MANUAL DE UTILIZARE JS503AC Vonroc

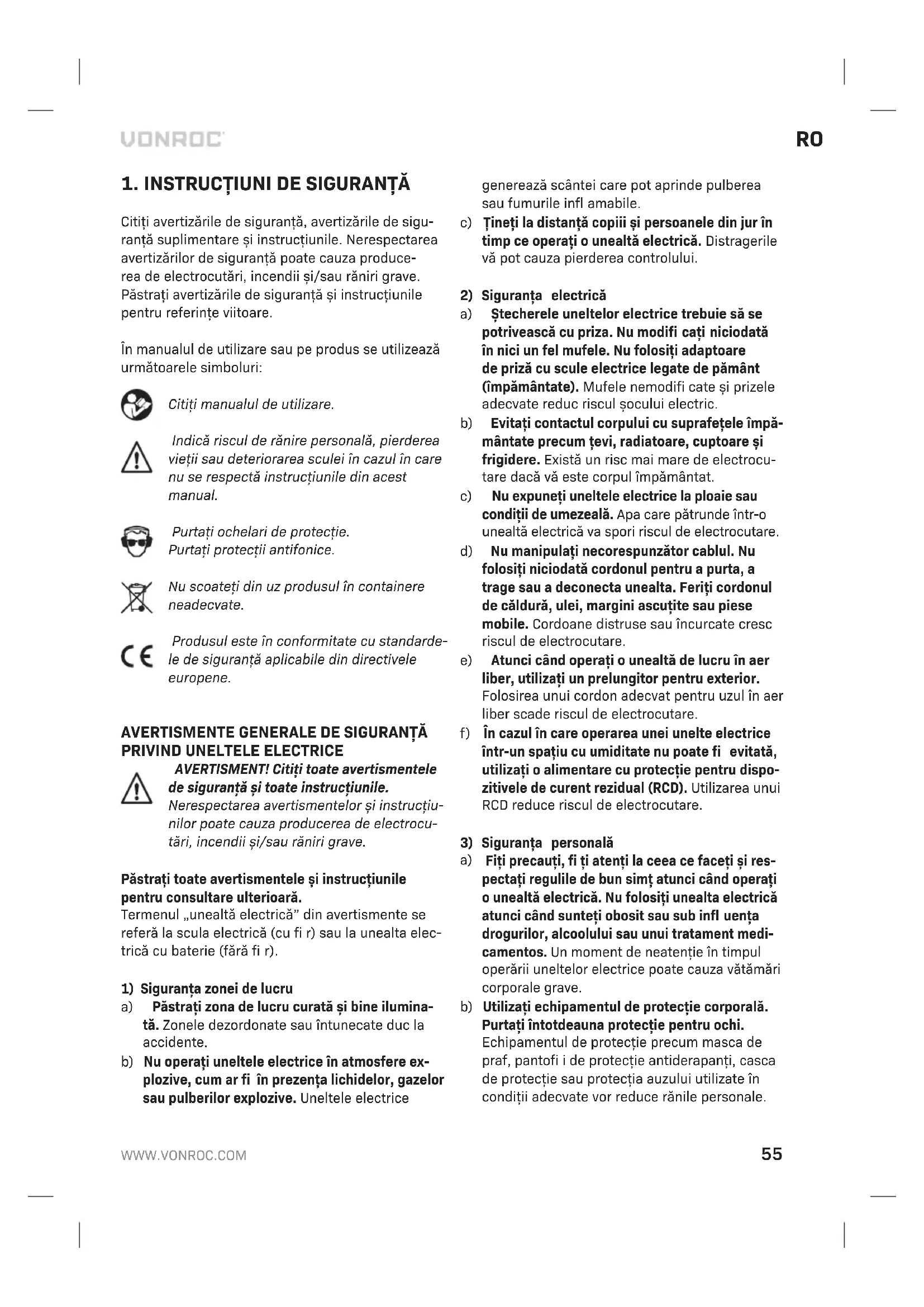

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual.

Purtați ochelari de protectie. Purtați protectii antifonice.

Nu scoateți din uz produsul în containere neadecvate.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND UNELTELE ELECTRICE

AVERTISMENT! Citiți toate avertismentele de siguranță și toate instructiunile.

Nerespectarea avertismentelor și instrucțiunilor poate cauza producerea de electrocutări, incendii și/sau răniri grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.

Termenul „unealtă electrică” din avertismente se referă la scula electrică (cu fi r) sau la unealta electrică cu baterie (fără fi r).

1) Siguranța zonei de lucru

a) Păstrați zona de lucru curată și bine ilumina-tă. Zonele dezordonate sau întunecate duc la accidente.
b) Nu operați uneltele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor explozive. Uneltele electrice

generează scântei care pot aprinde pulberea sau fumurile infl amabile.

c) Tineți la distanță copiii și persoanele din jur în timp ce operați o unealtă electrică. Distragerile vă pot cauza pierderea controlului.

2) Siguranța electrică

a) Ștecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modifi cati niciodată în nici un fel mufele. Nu folosiți adaptoare de priză cu scule electrice legate de pământ (împământate). Mufele nemodifi cate și prizele adecvate reduc riscul șocului electric.
b) Evitați contactul corpului cu suprafețele împământate precum țevi, radiatoare, cuptoare și frigidere. Există un risc mai mare de electrocutare dacă vă este corpul împământat.
c) Nu expuneți uneltele electrice la ploaie sau condiții de umezeală. Apa care pătrunde într-o unealtă electrică va spori riscul de electrocutare.
d) Nu manipulați necorespunzător cablul. Nu folosiți niciodată cordonul pentru a purta, a trage sau a deconecta unealta. Feriți cordonul de căldură, ulei, margini ascuțite sau piese mobile. Cordoane distruse sau încurcate cresc riscul de electrocutare.
e) Atunci când operați o unealtă de lucru în aer liber, utilizați un prelungitor pentru exterior. Folosirea unui cordon adecvat pentru uzul în aer liber scade riscul de electrocutare.
f) În cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu protecție pentru dispozitivele de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.

3) Siguranța personală

a) Fiți precauți, fi ți atenți la ceea ce faceți și respectați regulile de bun simț atunci când operați o unealtă electrică. Nu folosiți unealta electrică atunci când sunteți obosit sau sub infl uența drogurilor, alcoolului sau unui tratament medicamentos. Un moment de neatenție în timpul operării uneltelor electrice poate cauza vătămări corporale grave.

b) Utilizați echipamentul de protecție corporală. Purtați întotdeauna protecție pentru ochi.

Echipamentul de protectie precum masca de praf, pantofi i de protectie antiderapanți, casca de protectie sau protecția auzului utilizate în condiții adecvate vor reduce rănile personale.

c) Preîntâmpinați pornirea accidentală. Asigu-rați-vă că comutatorul este în poziția-oprit înainte de a vă conecta la sursa de alimentare și / sau la baterie, de a ridica sau purta instrumentul. Purtarea de unelte electrice ținând degetul pe comutator sau alimentarea uneltelor electri-ce care au comutatorul pornit duce la accidente.
d) Îndepărtați orice cheie sau clește de reglare înainte de a porni unealta electrică. Un clește sau o cheie lăsată atașată unei piese rotative a uneltei electrice poate cauza vătămări corpora- le.
e) Nu vă întindeți pentru a utiliza unealta de lucru. Mențineți-vă întotdeauna stabilitatea și echili-brul. Acest lucru permite un control mai bun al uneltei electrice în situații neașteptate.
f) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți-vă părul, îmbrăcă-mintea și mănușile departe de piesele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în părțile mobile.
g) În cazul în care dispositivele prezintă posibilitatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați-vă că aceste accesorii sunt conectate și utilizate în mod corespunzător. Utilizarea colectării prafului poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuinta obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.
4) Utilizarea și îngrijirea uneltelor electrice
a) Nu forțați unealta electrică. Utilizați unealta electrică adecvată aplicației dvs. Unealta electrică corectă va face munca mai bine și mai sigur la rata pentru care a fost proiectată.
b) Nu utilizati unealta electrică în cazul în care întrerupătorul nu comută în poziția pornit și oprit. Orice unealtă electrică care nu poate fi controlată cu comutatorul este periculoasă și trebuie reparată.
c) Deconectați ștecherul de la sursa de alimentare și/sau accumulatorul de la unealta electrică înaintea efectuării oricăror reglaje, modifi cării accesoriiilor sau depozitării uneltelor electrice. Aceste măsuri preventive de precauție reduc riscul de pornire accidentală.
d) Nu depozitați uneltele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoa-

nelor nefamiliarizate cu unealta de lucru sau cu aceste instrucțiuni să o utilizeze. Uneltele electrice sunt periculoase în mâinile utilizatori-lor neinstruiti.

e) Efectuați întreținerea uneltelor electrice. Verifi - cați alinierea sau confi gurarea greșită a pieselor mobile, ruperea pieselor și orice alte condiții care ar putea afecta funcționarea uneltei electrice. În cazul deteriorării, reparați unealta electrică înainte de uz. Multe accidente sunt cauzate de unelte electrice slab întreținute.
f) Păstrați uneltele de tăiat ascuțite și curate. Uneltele de tăiat corect întreținute cu muchii ascuțite au mai puține șanse să se lege și sunt mai ușor de controlat.
g) Utilizați unealta electrică, accesoriiile și cuțitele uneltei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce trebuie să fi e efectuată. Folosirea uneltei electrice pentru operații diferite decât acelea destinate pot cauza o situație periculoasă.
h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.

5) Utilizarea și îngrijirea bateriei uneltei

a) Reîncărcați folosind exclusiv încărcătorul specifi cat de către producător. Dacă un încărcător conceput pentru un anumit tip de acumulatori este folosit cu alt accumulator, acest lucru poate genera risc de incendiu.
b) Utilizați uneltele electrice exclusiv împreună cu accumulatorii specifi cați. Utilizarea altor acumulatori poate cauza risc de rănire și incendiu.
c) Atunci când nu folosiți acumulatorul, păstrați-l ferit de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care pot realiza conexiunea între cele două borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendiu.
d) În condiții de utilizare incorectă, este posibil să fi e evacuat lichiddin baterie; evitați contactul cu acesta. În cazul în care se produce accidental contactul, clătiți cu apă. Dacă lichidul intră în contact cu ochii, solicitați ajutor medical suplimentar. Lichidul scurs din accumulator poate cauza iritații sau arsuri.
e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modifi cată. Acumulatorii deteriorați sau modifi cati pot avea un compor-

tament imprevizibil care rezultă în foc, explozie sau risc de rănire.

6) Service

f) Nu expuneti acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specifi cat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.
a) Prevedeti repararea uneltei de lucru de câtre o persoană califi cată, folosind exclusiv piese de schimb identice. Acest lucru va garanta păstra-rea în siguranță a uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fi e efectuată numai de către producător sau furnizorii autorizați de service.

AVERTIZĂRI DE SIGURANȚĂ PENTRU FIERĂS-TRAIELE PENDULARE

• Tineți unealta electrică numai de suprafețele de prindere izolate atunci când efectuați o opera-tie în care accesoriiul de tăiere ar putea atinge cablaje ascunse sau cablul de alimentare.
  Tăierea unui cablu sub tensiune de către accesoriul de debitat ar putea determina scurgerea curentului în componentele metalice expuse ale uneltei electrice și ar putea electrocuta operatorul.
• Tineți mâinile la distanță de spațiul de tăiere. Nu băgați mâinile sub piesa de lucru. Contactul cu lama fi erăstrăului poate duce la vătămări corporale.
• Aplicați mașina pe piesa de lucru numai când aceasta este pornită. În caz contrar, există pericolul de recul atunci când scula de tăiere se blochează în piesa de lucru.
• Pay attention that the base plate rests securely on the material while sawing. O lamă de ferăs-trău blocată se poate rupe sau duce la recul.

• When the cut is completed, switch off the machine and then pull the saw blade out of the cut only after it has come to a standstill. Astfel, puteți evita reculul și puteți pune deoparte mașina în siguranță.

• Utilizați numai lame de fi erăstrău nedeteriorate care sunt în stare perfectă. Lamele de fi erăstrău îndoite sau tocite se pot rupe, pot impacta negativ tăietura sau pot provoca recul.

• Nu opriți lama fi erăstrăului aplicând presiune laterală după oprire. Lama de fi erăstrău se poate deteriora, rupe sau poate cauza recul.
• Utilizați detectoare adecvate pentru a determina dacă liniile de utilități sunt ascunse în zona de lucru sau pentru a solicita asistență companiei locale de utilități. Contactul cu liniile electrice poate duce la incendii și șocuri electrice. Deteriorarea unei conducte de gaz poate duce la explozie. Penetrarea unei linii de apă provoacă daune materiale.
• Utilizați clești sau o altă modalitate practică de a fi xa și sprijini piesa de prelucrat pe o platformă stabilă. Ținând piesa în mână sau sprijinită de corp, aceasta va fi instabilă și poate conduce la pierderea controlului.
• Întotdeauna așteptați până când mașina s-a oprit complet înainte de a o așeza jos. Insertia sculei se poate bloca și poate duce la pierderea controlului asupra uneltei electrice.

2. INFORMAȚII CU PRIVIRE LA MAȘINĂ

Destinația de utilizare

Mașina este destinată tăierii lemnului, metalului, materialelor plastice, ceramicii, cauciucului, la orice dimensiune și în orice formă necesară, păstrând placa de bază pe piesa de lucru. Trebuie utilizată întotdeauna o lamă de fi erăstrău adecvată.

SPECIFICATII TEHNICE

Nr. model JS503AC
Tensiune 230-240V~
Frecvență 50Hz
Turație la mers în gol 0-3000/min
Capacitate max. de tăiere în lemn 0°	65 mm
Capacitate max. de tăiere în oțel 0°	6 mm
Greutate 1,85 kg
Nivelul presiunii sonore L_PA	95 dB(A), K=3dB(A)
Nivelul puterii sonore L_WA	96 dB(A), K=3dB(A)
Vibrații „tăierea tablei”	10,08 m/s2K=1,5 m/s2
Vibrații „tăierea placajului”	9,19 m/s2K=1,5 m/s2

Nivelul vibratiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folositi scula pentru aplicațiile menționate:

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnifi cativ nivelul de expunere
• momentele în care aparatul este oprite sau când funcționează dar nu execută nicio lucrare, pot reduce semnifi cativ nivelul de expunere.

Protejati-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.

DESCRIERE

Numerele din text se referă la diagramele de la paginile 2 și 3.

1. Comutator pornire/oprire
2. Comutator sufl antă praf
3. Mâner principal
4. Mâner auxiliar
5. Rotiță de reglare a vitezei
6. Comutator acțiune pendulară
7. Scală pentru unghi de teşire
8. Adaptor pentru aspirator
9. Placă de bază
10. Rola de ghidare
11. Manetă de prindere
12. Şuruburi pentru ghidaj paralel
13. Cheie hexagonală
14. Mandrină
15. Lamă de fi erăstrău
16. Şurub pentru placa de bază
17. Ghidaj paralel
18. Semn de tăiere

3. ASAMBLAREA

Înlocuirea lamei de ferăstrău (Fig. A, B)

La montarea lamei de fi erăstrău, purtați mânuși de protecție. Pericol de rănire atunci când atingeți lama ferăstrăului.

Utilizați numai lame care corespund datelor caracteristice din instructiunile de operare.

Montarea lamei de ferăstrău

Asigurați-vă că suportul lamei nu prezintă reziduuri de material (cum ar fi așchii de lemn sau metal).

1. Rotiți maneta de prindere (11) cât mai mult posibil spre stânga și mențineți-o în această poziție.
2. Introduceți lama de fi erăstrău în mandrină (14). Verifi cați dacă lama de fi erăstrău este fi xată în siguranță, iar dinții sunt îndreptați în direcția de tăiere.
3. Eliberați maneta de prindere. Verifi cați dacă spatele lamei de ferăstrău este poziționat în centrul rolei de ghidaj (10). Asigurați-vă că utilizați lama adecvată pentru tipul de material respectiv. Alături de mașina este inclusă o lamă pentru tăiere grosieră pentru lemn și o lamă pentru tăiere fi nă pentru metal și plastic.

Îndepărtarea lamei de ferăstrău

1. Rotiți maneta de prindere (11) cât mai mult posibil spre stânga și mențineți-o în această poziție.
2. Scoateți lama de fi erăstrău din mandrină (14).
3. Eliberați maneta de prindere.

Ataşarea ghidajului paralel (Fig. C)

1. Slăbiti şuruburile (12).
2. Montați ghidajul paralel (17) pe placa de bază (9).
3. Setați lățimea de tăiere dorită folosind indicatorul de pe ghidajul paralel (17) și marcajul de tăiere de pe placa de bază (9). Marcajul de tăiere (18) indică poziția lamei de ferăstrău.
4. Strângeti şuruburile (12).

4. OPERAREA

Pornirea și oprirea (Fig. A)

• Pentru a porni mașina, apăsați comutatorul de pornire/oprire (1).
• Pentru a opri mașina, eliberați comutatorul de pornire/oprire (1).

Setarea vitezei (Fig. A)

Discul de reglare a vitezei (5) este utilizat pentru setarea vitezei. Viteza ideală depinde de profi I, de dinții de pe lama fi erăstrăului și de materialul folosit.

Nu setați viteza în timpul utilizării.

- Rotiți discul de reglare a vitezei (5) în poziția necesară.

- Pentru materiale dure, folosiți o lamă de ferăstrău cu dinti fi ni și selectați o viteză mai mică.

- Pentru materiale moi, folosiți o lamă de ferăstrău cu dinți bruți și selectați o viteză mai mare.

Reglarea unghiului înclinat (Fig. A, D)

1. Slăbiți şuruburile (16) folosind cheia hexagonală (13).
2. Reglați placa de bază (9) în poziția dorită (0° - 45°). Unghiul de tăiere (înclinația) poate fi citit pe indicator (7).
3. Strângeti şuruburile (16) folosind cheia hexagonală (13). Este posibil să depozitați cheia hexagonală în maşină, asa cum este indicat în Fig. A.

Reglarea actiunii de pendulare (Fig. A)

Comutatorul acțiunii de pendulare (6) este utilizat pentru a seta modul în care dinții lamei de ferăstrău prind materialul. Comutatorul acțiunii de pendulare poate fi setat pe 4 pozitii:

0 - Fără acțiune de pendulare
1 - Actiune de pendulare mică
2 - Actiune de pendulare medie
3 - Actiune de pendulare mare

Acțiunea de pendulare necesară poate fi determinată prin testare practică, deși se pot respecta următoarele instructiuni:

• Material moale (lemn, materiale plastice etc.): setați pendularea la nivelul II sau III. Pentru o tăietură de ferăstrău mai fi nă și mai curată, utilizați nivelul de pendulare 0 sau I.
• Material subtire, folositi nivelul de pendulare 0.
• Material dur (lemn tare, oțel etc.): setați pendularea la nivelul 0.
• Curbe: setati pendularea la nivelul 0.

Extragerea prafului (Fig. E)

- Conectați furtunul aspiratorului în adaptorul de evacuare a prafului (8).

Notă: funcția de sufl are a prafului trebuie dezactivată atunci când folosiți un aspirator.

Functie de sufl are a prafului (Fig. G)

Folosind funcția de sufl are a prafului, linia de tăiere poate fi păstrată fără aşchii și rumeguș.

• Pentru a activa funcția de sufl are a prafului, deplasați comutatorul sufl antei (2) spre dreapta, e așa cum se arată în fi gura G1.
• Pentru a dezactiva funcția de sufl are a prafului, deplasați comutatorul sufl antei (2) spre stânga, așa cum se arată în fi gura G2.

Utilizare optimă

• Fixați piesa de lucru. Utilizați un dispozitiv de fi xare pentru piese de prelucrat mici.
• Trasați o linie pentru a defi ni direcția în care trebuie ghidat decât discul de polizat.
• Tineți cu fermitate mașina de mâner.
• Setati adâncimea de tăiere.
• Setați unghiul de tăiere în unghi.
• Porniti başına.
• Așteptați până când mașina atinge turația maxi-mă.
• Pozitionati accesoriiul pe piesa de lucru.
• Deplasați încet mașina de-a lungul liniei trasate anterior, apăsând cu fermitate accesoriiul pe piesa de lucru.
• Nu aplicați o presiune excesivă asupra mașinii. Lăsați mașina să execute operația.
• Opriti mașina și așteptați oprirea completă a mașinii înainte de a așeza mașina.

5. ÎNTRETINERE

Înainte de curățare și întreținere, opriți alimentarea electrică a aparatului și deconectați fi șa cablului de alimentare de la priza de rețea.

Curățați regulat carcasa cu o cârpă moale, de preferat după fi ecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU

Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare cores-punzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației eu-

ropene 2012/19/CE pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modifi cările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate;
• Uzura în condiții normale de utilizare;
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fi e limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
