GEBRUIKSAANWIJZING JS503AC Vonroc

Vertaling van de oorspronkelijke gebruiksaanwijzing

Lees de bijgesloten veiligheids waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de ge- bruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Draag een veiligheidsbril. Draag gehoorbescherming. Werp het product niet weg in ongeschikte containers. Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids- waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies. De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken

Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken,16

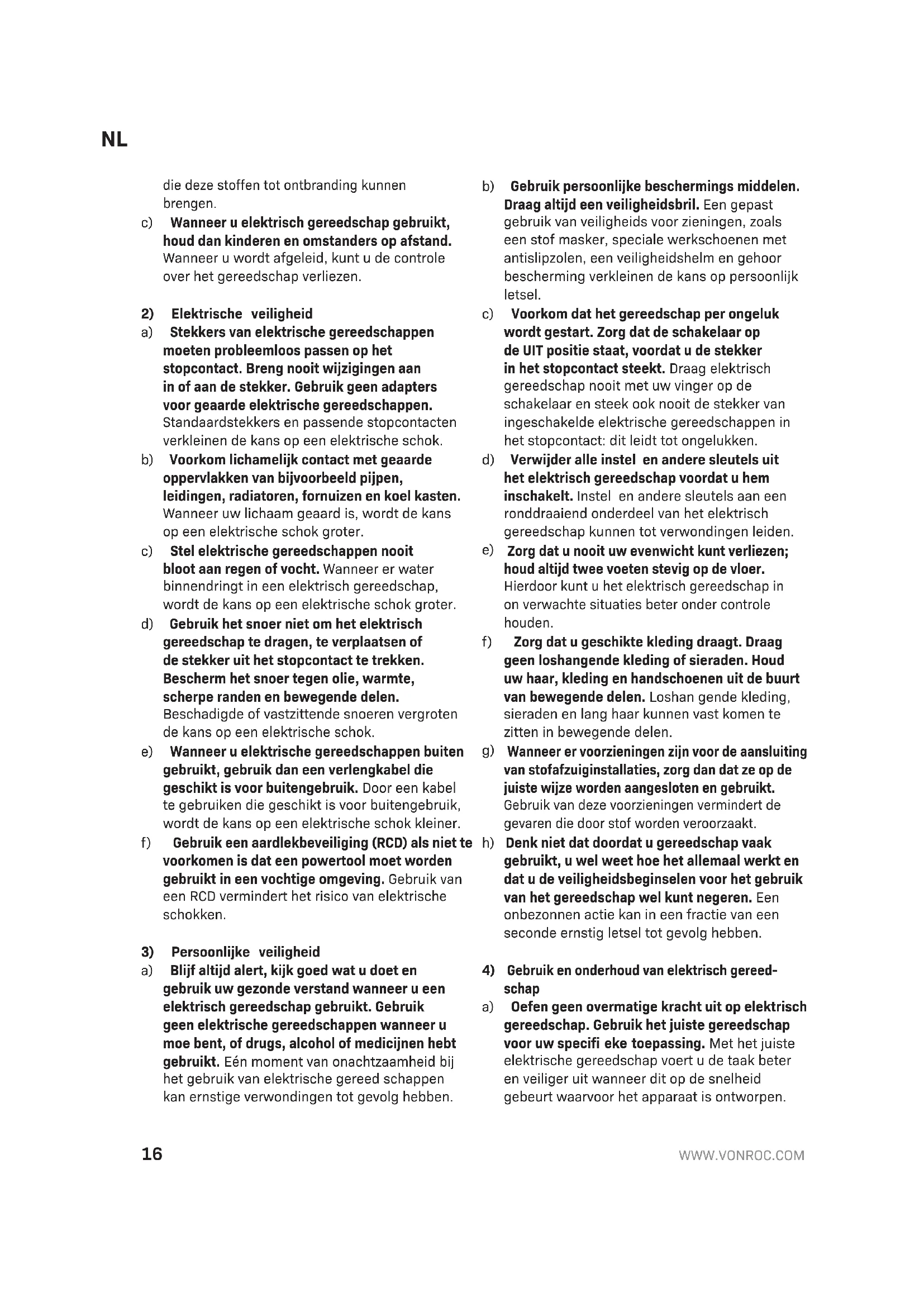

diedeze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok. e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben. b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel. c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.

Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden. f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt. h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

Gebruik en onderhoud van elektrisch gereed- schap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifi eke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen.NL

b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap. f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden. g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties. h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5) Gebruik en onderhoud accugereedschap

a) Laad alleen op met de lader die door de fabrikant is gespecifi ceerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu’s. Gebruik van andere accu’s kan kans op letsel en brand geven.

Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken. d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.

Gebruiken niet een accu of gereedschap dat beschadigd is of gemodifi ceerd. Beschadigde of gemodifi ceerde accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.

Stel een accu over het gereedschap niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van “130 °C” kan worden vervangen door de temperatuur van “265 °F”. g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

a) Laat uw gereedschap onderhouden door een gekwalifi ceerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft. b) Voer nooit servicewerkzaamheden uit aan beschadigde accu’s. Alleen de fabrikant of geautoriseerde service-providers mogen ser- vicewerkzaamheden aan accu’s uitvoeren.18

Houd het elektrische gereedschap vast aan de geïsoleerde oppervlakken wanneer u werk- zaamheden uitvoert waardoor het accessoire in contact kan komen met verborgen bedrading. Accessoires die bedrading onder spanning raken kunnen het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.

• Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werk- stuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.

• Beweeg het elektrische gereedschap alleen in- geschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetge- reedschap in het werkstuk vasthaakt.

• Let erop dat de voetplaat bij het zagen stabiel ligt. Een schuin zaagblad kan breken of tot een terugslag leiden.

• Schakel het elektrische gereedschap na beëindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voor- komt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.

• Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen of niet-scherpe zaagbladen kunnen breken, het zagen negatief beïnvloeden of een terugslag veroorzaken.

• Rem het zaagblad na het uitschakelen niet af door er aan de zijkant tegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken.

Gebruik een geschikt detectieapparaat om ver- borgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energieof waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.

• Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiel plat- form vast te zetten en te ondersteunen. Het vasthouden van het werkstuk met de hand of tegen uw lichaam leidt tot instabiliteit en dit kan resulteren in het verlies van controle.

• Wacht tot het elektrische gereedschap tot stil- stand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik De machine is bedoeld voor het zagen van hout, metaal, kunststoffen, keramiek, rubber, enz. in ieder gewenst formaat en iedere gewenste vorm, terwijl de grondplaat stevig op het werkstuk blijft rusten. Er moet altijd een geschikt zaagblad wor- den gebruikt. TECHNISCHE SPECIFICATIES Model Nr. JS503AC Spanning 230-240V~Frequentie 50HzOnbelast toerental 0-3000/minMax. zaagcapaciteit hout 0° 65mmMax. zaagcapaciteit staal 0° 6mmGewicht 1.85 kgGeluidsdruk L 95 dB(A), K=3dB(A)Geluidsniveau L 96 dB(A), K=3dB(A)Trillingen ‘zagen metalen plaat’ 10.08 m/s K=1.5 m/s Trillingen ‘zagen multiplex’ 9.19 m/s K=1.5 m/s

Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in over- eenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen: - gebruik van de machine voor andere toepas- singen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.

wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.NL

BESCHRIJVING De nummers in de tekst verwijzen naar de diagram- men op pagina 2 - 3.

1. Schakelaar Aan / Uit

6. Schakelaar voor rondgaande werking

7. Schaalverdeling voor verstekhoek

12. Bouten voor parallelle geleiding

16. Bout voor grondplaat

Het zaagblad vervangen (Afb. A, B) Draag beschermende handschoenen wanneer u het zaagblad monteert. Gevaar voor persoonlijk letsel wanneer u het zaagblad aanraakt. Gebruik alleen zaagbladen waarvan de typische gegevens overeenkomen met die in de bedieningsinstructies. Het zaagblad monteren Let erop dat de zaagbladhouder vrij is van resten van materiaal (zoals splinters van hout of metaal).

1. Draai de klemhendel (11) zover mogelijk naar

links en houd de hendel in die positie.

2. Steek het zaagblad in de zaaghouder (14).

Controleer dat het zaagblad stevig bevestigd is en dat de tanden in de zaagrichting wijzen.

3. Laat de klemhendel los. Controleer dat de ach-

terzijde van het zaagblad in het midden van de geleideroller (10) is bevestigd. Gebruik vooral het juiste zaagblad voor het te zagen metaal. Bij de machine wordt een grof zaagblad voor hout en een fi jn zaagblad voor metaal en kunststof- fen geleverd. Het zaagblad verwijderen

1. Draai de klemhendel (11) zover mogelijk naar

links en houd de hendel in die positie.

2. Haal het zaagblad uit de zaaghouder (14).

3. Laat de klemhendel los.

De parallelle geleiding bevestigen (Afb. C)

Draai de Bouten voor parallelle geleiding (12) los.

3. Stel de gewenste zaagbreedte in met de schaal-

verdeling op de parallelle geleiding (17) en met het zaagmerkteken op de grondplaat (9). Het zaagmerkteken (18) geeft de positie van het zaagblad aan.

Zet de Bouten voor parallelle geleiding (12) vast.

In- en uitschakelen (Afb. A)

• Om de machine in te schakelen drukt u de aan/ uit-schakelaar (1) in.

• Om de machine uit te schakelen, laat u de aan/ uit-schakelaar (1) los. Instellen van de snelheid (Afb. A) Het instelwiel voor het toerental wordt gebruikt voor het instellen van de snelheid. De ideale snel- heid is afhankelijk van het profi el en de tanden van het zaagblad en van het te bewerken materiaal. Stel de snelheid niet in tijdens gebruik.

• Draai het instelwiel voor het toerental (5) naar de gewenste positie.

Gebruik voor harde materialen een zaag- blad met fi jne tanden en selecteer een lagere snelheid. - Gebruik voor zachte materialen een zaag- blad met grove tanden en selecteer een hogere snelheid. De verstekhoek aanpassen (Afb. A, D)

1. Draai de bout (16) los met de inbussleutel (13).

2. Stel de grondplaat (9) af in de gewenste positie

(0°- 45°). De zaaghoek (verstek) kan worden afgelezen van de schaalverdeling (7).

3. Draai de bout (16) vast met de inbussleutel

(13). U kunt de inbussleutel op de machine opbergen, zoals wordt getoond in Afb. A.20

De functie voor rondgaande werking (Afb. A) Met de schakelaar voor de slingerwerking (6) stelt u in hoe de tanden van het zaagblad in het materi- aal grijpen. De schakelaar voor de slingerwerking kan in 4 standen worden gezet:

0 - Niet rondgaande werking

1 - Weinig rondgaande werking

2 - Middelste stand rondgaande werking

3 - Veel rondgaande werking

Hoeveel de functie voor de rondgaande werking moet worden toegepast kan worden bepaald door praktijktests, maar u kunt de volgende instructies in acht nemen:

• Zacht materiaal (hout, kunststoffen, enz.): stel de slinger in op niveau II of III. Met de slinger- werking ingesteld op niveau 0 of I bereikt u een fi jnere en schonere zaagsnede.

• Sluit de slang van een stofzuiger aan op de stofafzuigadapter (8). NB: u moet de functie Stofblazen uitschakelen wanneer u een stofzuiger gebruikt. Functie Stofblazen (Afb. G) U kunt met de functie Stofblazen de zaaglijn vrij houden van spaanders en vuil.

• U kunt de functie Stofblazen inschakelen door de Stofblaasschakelaar (2) naar rechts te ver- plaatsen, zoals in afbeelding G1 wordt getoond.

• U kunt de functie Stofblazen uitschakelen door de Stofblaasschakelaar (2) naar links te ver- plaatsen, zoals in afbeelding G2 wordt getoond. Optimaal gebruik

• Klem het werkstuk vast. Gebruik klem gereed- schap voor kleine werkstukken.

• Teken een lijn om de richting te bepalen waarin het zaagblad moet worden geleid.

• Houd de machine stevig vast bij de handgreep.

• Stel de zaagsnelheid in.

• Wacht totdat de machine volledig op snelheid is.

• Plaats de zaagschoen op het werkstuk.

• Beweeg de machine langs de vooraf getekende lijn, waarbij de zaagschoen stevig tegen het werkstuk wordt gedrukt.

• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.

• Schakel de machine uit en wacht totdat de ma- chine volledig tot stilstand is gekomen voordat u de machine wegzet.

Verbreek altijd eerst de aansluiting op de stroomvoorziening en voer dan pas onderhoudswerk aan de machine uit. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmid- delen als benzine, alcohol, ammonia, etc. Dergelij- ke stoffen beschadigen de kunststof onderdelen. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC.FR

De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd ser- vicecentrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

Er zijn niet-originele reserveonderdelen gebruikt

Dit vormt de enige garantie opgesteld door het be- drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor inci- dentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervan- ging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specifi caties kunnen zonder opgaaf van redenen worden gewijzigd.
