MANUALE UTENTE JS503AC Vonroc

IT Traduzione delle istruzioni originali 33

SV Bruksanvisning i original 38

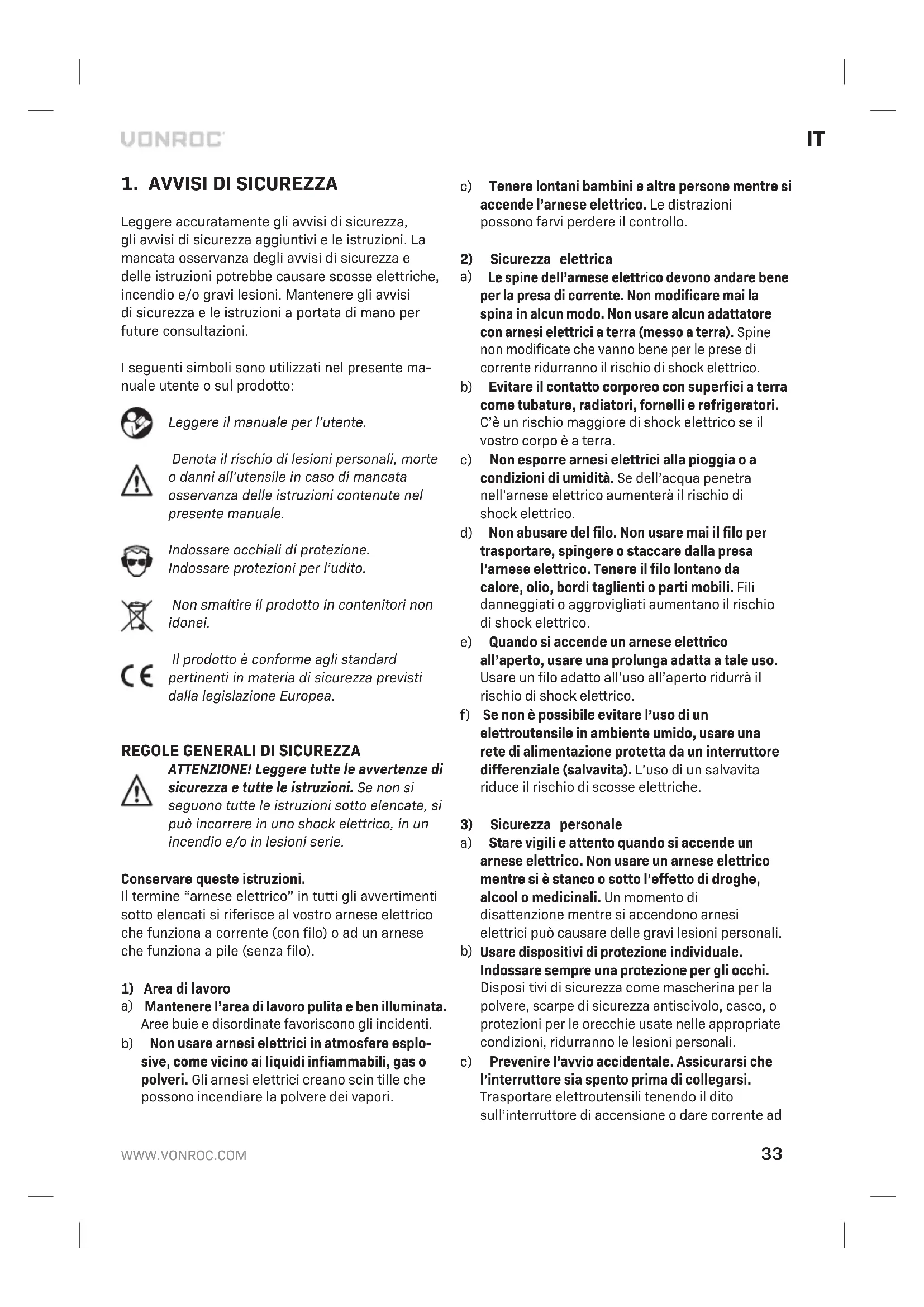

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Indossare occhiali di protezione. Indossare protezioni per l'udito.

Non smaltire il prodotto in contenitori non idonei.

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmosfere explosive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.

c) Tenere lontani bambini e altre persone mentre si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezza elettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetra nell'arnese elettrico aumenterà il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare dalla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati aumentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolunga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurrà il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull'interruttore di accensione o dare corrente ad

elettroutensili con l'interruttore acceso può dare luogo a incidenti.

d) Rimuovere ogni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico può provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliore dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositivi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositivi può ridurre i rischi correlati alla polvere.
h) Non lasciare che la confi senza acquisita dall'u-so frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.
4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini e non permettere a persone che non hanno confidenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico

prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.

f) Mantenere gli arnesi da taglio affilati e puliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate e questi sono anche più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfi ci di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfi ci di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.
5) Uso e manutenzione dell'utensile a batteria
a) Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi.
b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo aumenta il rischio di infortunio o incendio.
c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.
d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persone.
f) Non esporre un pacco batterie o l'utensile alle fi amme o a temperature eccessivamente elevate. L'esposizione alle fi amme o a temperature superiori a 130 °C potrebbe provocare un'esplosione. NOTA: la temperatura di "130 °C" corrisponde a "265 °F".

g) Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a temperature che non rientrino nell'intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo improprio o a temperature non comprese nell'intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe aumentare il rischio di incendi.

6) Riparazione

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualifi cato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

AVVERTENZE DI SICUREZZA PER I SEGHETTI ALTERNATIVI

• Quando si eseguono operazioni in cui l'accessorio da taglio può entrare in contatto con fi li elettrici nascosti, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile con il pericolo di provocare la folgorazione dell'operatore.
• Tenere le mani lontane dalla zona di taglio. Non sporgersi sotto il pezzo in lavorazione. Il contatto con la lama del seghetto può provocare lesioni personali.
• Appoggiare la lama sul pezzo in lavorazione solo una volta acceso l'elettroutensile. In caso contrario sussiste il pericolo di contraccolpo, se l'utensile da taglio si dovesse inceppare nel pezzo in lavorazione.
• Prestare attenzione a che la piastra di base poggi saldamente sul materiale durante l'esecuzione del taglio. Se la lama si inceppa può rompersi o provocare un contraccolpo.
• Una volta terminata l'esecuzione del taglio, spegnere l'elettroutensile e, prima di estrarre la lama dal taglio eseguito, attendere che si sia arrestata completamente. In questo modo è possibile evitare contraccolpi e appoggiare la macchina in sicurezza.

• Usare esclusivamente lame integre, in perfette condizioni. Lame deformate o non affi liate possono rompersi, infl uenzare negativamente il taglio oppure causare un contraccolpo.

• Dopo aver spento l'elettroutensile, non cercare di arrestare la lama esercitando una pressione laterale. La lama può danneggiarsi, rompersi o provocare un contraccolpo.

• Utilizzare rilevatori appropriati per stabilire se nell'area di lavoro sono presenti fi li elettrici o tubature nascosti oppure telefonare all'azienda di erogazione locale per richiedere assistenza. Un contatto accidentale con un fi lo elettrico può provocare un incendio e una scossa elettrica. Una tubatura del gas danneggiata può causare un'esplosione. La perforazione di una tubatura dell'acqua provoca danni materiali.
• Utilizzare morsetti o altri metodi analoghi per sostenere il pezzo in lavorazione e assicurarlo su una piattaforma stabile. Se si tiene il pezzo in lavorazione con una mano o contro il proprio corpo, il pezzo non è fi ssato in modo stabile e si potrebbe perdere il controllo.
• Attendere sempre che l'elettroutensile si sia arrestato completamente prima di appoggiarlo. L'utensile accessorio può incepparsi e portare alla perdita di controllo dell'elettroutensile.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo elettroutensile è destinato all'esecuzione di tagli di qualsiasi dimensione e forma in legno, materie plastiche, ceramica, gomma, ecc., mantenendo la piastra di base saldamente appoggiata sul pezzo in lavorazione. Usare sempre una lama idonea.

DATI TECNICI

Numero modello JS503AC
Tensione 230-240V~
Frequenza	50Hz
Velocità in assenza di carico	0-3000/min
Max. capacità di segatura legno 0°	65mm
Max. capacità di segatura acciaio 0°	6mm
Peso	1.85 kg
L_PA (Livello pressione sonora)	95 dB(A), K=3dB(A)
L_WA (Livello di potenza sonora)	96 dB(A), K=3dB(A)
Vibrazioni “Segatura di lamiera”	10.08 m/s2 K=1.5 m/s2
Vibrazioni ‘Segare compensato’	9.19 m/s2 K=1.5 m/s2

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 62841; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate.

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scares condizioni, il livello di esposizione potrebbe aumentare notevolmente.
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relative accessori, mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati a pagina 2-3.

1. Interruttore On/Off
2. Interruttore del dispositivo di soffi aggio polveri
3. Impugnatura principale
4. Impugnatura ausiliaria
5. Selettore di regolazione della velocità
6. Selettore del movimento pendolare
7. Scala per angolo di taglio inclinator
8. Adattatore aspirapolvere
9. Piastra di base
10. Rullo guida
11. Leva di bloccaggio
12. Bulloni per guida parallela
13. Chiave a brugola
14. Mandrino
15. Lama del seghetto
16. Bullone piastra di base
17. Guida parallela
18. Marcatura di taglio

3. ASSEMBLY

Sostituzione della lama (Fig. A, B)

Per installare la lama indossare guanti di protezione. Pericolo di lesioni personali in caso di contatto con la lama della sega.

Utilizzare esclusivamente lame che corrispondano alle caratteristiche riportate nelle istruzioni per l'uso.

Installazione della lama

Assicurarsi che il portalama sia libero da residui di materiale (come schegge di legno o di metallo).

1. Ruotare la leva di bloccaggio lama (11) il più possibile verso sinistra e mantenerla in quella posizione.
2. Inserire la lama nel mandrino (14). Verifi care che la lama sia fi ssata saldamente e che i denti siano rivolti verso il basso.
3. Lasciare la leva di bloccaggio lama. Controllare che la lama sia bloccata in posizione. Assicurarsi di utilizzare la lama idonea per il materiale da tagliare. In dotazione con la sega viene fornita una lama da legno per tagli grossolani e una lama da metalli e materiali plastici per tagli fi ni.

Rimozione della lama

1. Ruotare la leva di bloccaggio lama (11) il più possibile verso sinistra e mantenerla in quella posizione.
2. Rimuovere la lama dal mandrino (14).
3. Lasciare la leva di bloccaggio lama.

Fissaggio della guida parallela (Fig. C)

1. Allentare i bulloni per guida parallela (12).
2. Fissare la guida parallela (17) sulla piastra di base (9).
3. Regolare la profondità di tagli desiderata utilizzando la scala sulla guida parallela (17) e la marcatura di taglio sulla piastra di base (9). La marcatura di taglio (18) indica la posizione della lama.
4. Serrare i bulloni per guida parallela (12).

4. FUNZIONAMENTO

Accensione e spegnimento (Fig. A)

• Per accendere l'elettroutensile rilasciare l'interruttore On/Off (1).
• Per spegnere l'elettroutensile rilasciare l'interruttore On/Off (1).

Impostazione della velocità (Fig. A)

La rotella di regolazione velocità (5) serve per impostare la velocità. La velocità ideale dipende dal profi lo e dai denti della lama oltre che dal materiale da tagliare.

Non impostare la velocità durante l'uso dell'elettroutensile.

- Ruotare la rotella di regolazione velocità (5) sulla posizione richiesta.

• Per i materiali duri usare una lama a denti fi ni e selezionare una velocità bassa.
• Per i materiali teneri usare una lama a grossi e selezionare una velocità alta.

Regolazione dell'angolo di taglio inclinato (Fig. A, D)

1. Allentare il bullone (16) con la chiave a brugola (13) in dotazione.
2. Regolare la piastra di base (9) nella posizione desiderata (0°- 45°). Il corrispondente angolo di taglio inclinato può essere letto sulla scala (18).
3. Serrare il bullone (16) con la chiave a brugola (13) in dotazione. La chiave a brugola può essere conservata sulla macchina, come illustrato nella Fig. A.

Regolazione del movimento pendolare (Fig. A)

L'interruttore del movimento pendolare (6) viene usato per stabilire il modo in cui i denti della lama fanno presa sul materiale. Il selettore del movimento pendolare può essere regolato in 4 posizioni:

0 - Nessun movimento pendolare
1 - Movimento pendolare ridotto
2 - Movimento pendolare medio
3 - Movimento pendolare elevato

Il movimento pendolare richiesto può essere stabilito con una prova pratica, tuttavia è possibile attenersi alle indicazioni seguenti:

• Materiale morbido (legno, materiale plastico, ecc.): utilizzare il movimento pendolare al livello II o III. Per ottenere un taglio più fi ne e più pulito utilizzare il movimento pendolare al livello 0 o I.
• Materiale di spessore ridotto: utilizzare il movimento pendolare al livello 0.
• Materiale duro (legno duro, acciaio ecc.): utilizzare il movimento pendolare al livello 0.
• Curve: utilizzare il movimento pendolare al livello 0.

Aspirazione della polvere (Fig. E)

- Collegare il fl essibile di un aspirapolvere all'a-dattatore di estrazione delle polveri (8).

Nota: la funzione di soffi aggio delle polveri deve essere disattivata se si utilizza un aspiratore.

Funzione di soffi aggio polveri (Fig. G)

La linea di taglio può essere mantenuta libera da

trucioli e detriti utilizzando la funzione di soffi aggio delle polveri.

nti Per attivare tale funzione, spostare l'interruttore del dispositivo di soffi aggio polveri (2) verso dentdestra, come mostrato nella Figura G1.

- Per attivare tale funzione, spostare l'interruttore del dispositivo di soffi aggio polveri (2) verso sinistra, come mostrato nella Figura G2.

Suggerimenti per un uso ottimale

• Bloccare il pezzo in lavorazione. Utilizzare un dispositivo di bloccaggio per eseguire tagli su piccoli pezzi.
• Tracciare una linea per defi nire la direzione in cui muovere la lama.
• Tenere saldamente l'elettroutensile mediante l'impugnatura.
• Impostare la velocità di segatura.
• Impostare l'angolo di quartabuono.
• Impostare la posizione pendolare.
• Accendere l'elettroutensile.
• Attendere fi nché l'elettroutensile non ha raggiunto la massima velocità.
• Posizionare la scarpa della sega sul pezzo in lavorazione.
• Muovere lentamente l'elettroutensile lungo la linea tracciata precedentemente, premendo saldamente la scarpa della sega contro il pezzo in lavorazione.
• Non esercitare una pressione eccessiva sull'elettroutensile. Lasciare che l'elettroutensile effettui il lavoro di taglio.
• Prima di appoggiare l'elettroutensile, spegnerlo e attendere che si arresti completamente.

5. MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e staccare la spina dalla presa di corrente.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

RISPETTO AMBIENTALE

Se si prevede che la macchina non verrà usata per molto tempo si consiglia di conservare le batterie cariche.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifi uti domestici. Secondo la Direttiva europea 2012/19/EC sui rifi uti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifi che alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normale usura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Ciò costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifi che. I dati tecnici possono essere modifi cati senza ulteriore notifi ca.
