BRUKSANVISNING JS503AC Vonroc

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna som framtida referensmaterial.

Följande symboler används i användarhandboken eller på produkten:

Läs användarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Använd skyddsglasögon. Använd hörselskydd.

Kassera inte produkten i olämpliga containrar.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlätenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

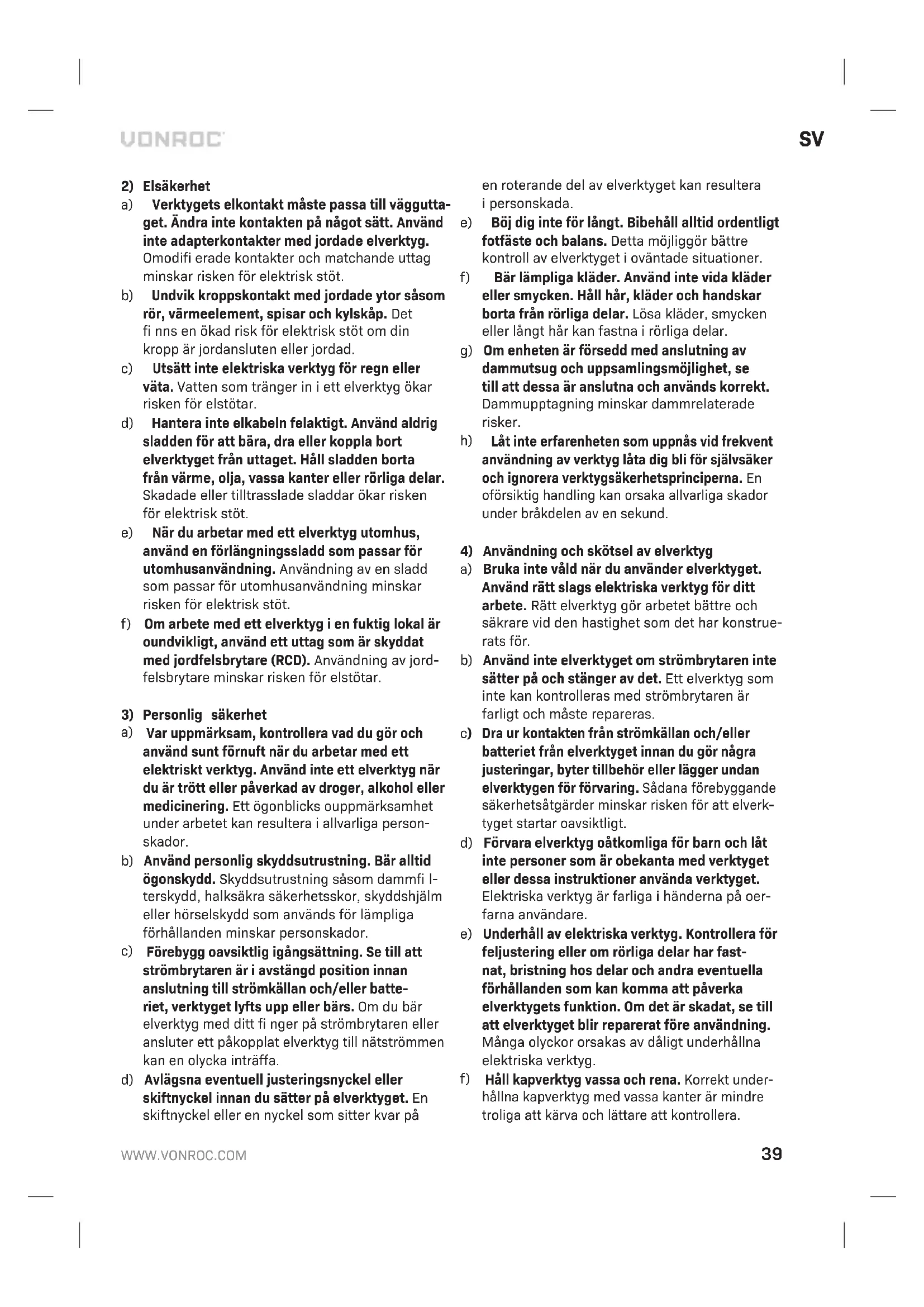

2) Elsäkerhet

a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifi erade kontakter och matchande uttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det fi nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar.

d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av jordfelsbrytare minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga person-skador.

b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfi I- terskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i avstängd position innan anslutning till strömkällan och/eller batteriet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt fi nger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa.

d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på

en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker.

h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg

a) Bruka inte våld när du använder elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startar oavsiktligt.

d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.

e) Underhåll av elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kanter är mindretroliga att kärva och lättare att kontrollera.

g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och skötsel av batteridrivna verktyg a) Ladda endast med den laddare som är specifi- cerad av tillverkaren. En laddare som passar till en typ av batteri kan ge upphov till brandfara när den används tillsammans med ett annat batteri.
b) Använd elverktygen enbart med det därtill avsedda batteriet. Användning av andra batteri kan skapa en risk för skada och brand.
c) När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.
d) Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sök läkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada.
e) Använd inte batterier eller verktyg som är skadade eller modifi erade. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.
f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.
6) Service
a) Se till att ditt elverktyg får service av en kvalifi cerad reparatör, som endast använder

identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

b) Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

SÄKERHETSVARNINGAR FÖR STICKSÅGAR

• Håll verktyget i de isolerade greppytorna vid arbete där sågtillbehöret riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elstöt.
• Håll händerna borta från sågområdet. Sträck dig inte in under arbetsstycket. Kontakt med sågbladet kan leda till personskador.
• Applicera maskinen på arbetsstycket endast när den är påslagen. Annars fi nns det risk för kast när kapverktyget fastnar i arbetsstycket.
• Var uppmärksam på att bottenplattan vilar säkert på materialet under sågningen. Ett fastnat sågblad kan gå sönder eller leda till kast.
• När kapningen är klar, stäng av maskinen och dra sedan sågklingan ur snittet först när den har stannat. På det här sättet kan du undvika kast och placera maskinen säkert.
• Använd endast oskadade sågklingor som är i perfekt skick. Böjda eller slöa sågblad kan gå sönder, påverka snittet negativt eller leda till kast.
• Bromsa inte sågklingan genom att applicera sidotryck efter avstängning. Sågbladet kan skadas, gå sönder eller orsaka kast.
• Använd lämpliga detektorer för att avgöra om det fi nns dolda ledningar inom arbetsområdet eller kontakta lokalt elbolag för hjälp. Kontakt med elektriska ledningar kan leda till brand och elektrisk stöt. Skador på en gasledning kan leda till explosion. Penetrering av en vattenledning kar orsaka egendomsskador.
• Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket vid ett stabilt underlag. Att hålla arbetsstycket för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen.
• Vänta alltid till maskinen stannat helt innan den läggs ned. Verktygets insats kan fastna och leda till att kontrollen förloras över verktyget.

2. MASKININFORMATION

Avsedd användning

Maskinen är avsedd för sågning av trä, metall, plast, keramik, gummi etc. i önskad storlek och i önskad form, samtidigt som bottenplattan ligger stadigt på arbetsstycket. Ett lämpligt sågblad måste alltid användas.

TEKNISKA SPECIFIKATIONER

Modell-nr JS503AC
Spänning 230-240V~
Frekvens 50Hz
Varvtal utan belastning 0-3000/min
Max. sågkapacitet trä 0° 65 mm
Max. sågkapacitet stål 0° 6 mm
Vikt 1,85 kg
Ljudtrycknivå L_PA	95 dB(A), K=3dB(A)
Ljudeffektnivå L_WA	96 dB(A), K=3dB(A)
Vibration vid sågning av plåt 10,	08 m/s ^2 K=1,5 m/ s^2
Vibration vid sågning av plywood	9,19 m/ s^2 K=1,5 m/ s^2

Vibrationsnivå

Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN 62841, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten:

• Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.
• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt.

Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2 och 3.

1. Strömbrytare
2. Brytare för dammfl äkt

3. Huvudhandtag

4. Extrahandtag

5. Hastighetsjusteringsratt
6. Pendelverkansbrytare
7. Skala för fasningsvinkel
8. Dammsugaradapter
9. Basplatta
10. Styrrulle
11. Klämspak
12. Bultar för parallellanslag
13. Insexnyckel
14. Chuck
15. Sågklinga
16. Bult för bottenplatta
17. Parallellanslag
18. Skärmärke

3. MONTERING

Byte av sågblad (fi g. A, B)

När du monterar sågbladet, använd skyddshandskar. Risk för skador om man kommer i kontakt med sågbladet.

Använd endast sågblad som motsvarar de karakteristiska data som anges i bruksanvisningen.

Montering av sågklinga

Se till att bladhållaren är fri från materialrester (t.ex. spån av trä eller metall).

1. Vrid klämspaken (11) så långt till vänster som möjligt och håll den i detta läge.
2. För in sågklingan i chucken (14). Kontrollera att sågbladet sitter ordentligt och att tänderna pekar i sågriktningen.
3. Släpp klämspaken. Kontrollera att baksidan på sågbladet är placerat i mitten på styrrullen (10). Se till att använda rätt sågklinga för motsvarande material. Med maskinen medföljer en grov sågklinga för trä och en fin sågklinga för metall och plast.

Borttagning av sågklinga

1. Vrid klämspaken (11) så längt till vänster som möjligt och håll den i detta läge.
2. Ta ur sågklingan från chucken (14).
3. Släpp klämspaken.

Montera parallellanslag (fi g. C)

1. Lossa bultarna (12).

2. Montera parallellanslaget (17) på basplattan (9).

3. Ställ in önskad skärbredd med hjälp av skalan på parallellanslaget (17) och sågmarkeringen på basplattan (9). Sågmärket (18) anger sågbladets läge.

4. Dra åt bultarna (12).

4. DRIFT

Igångsättning och avstängning (bild A)

• För att starta maskinen, tryck på strömbrytaren (1).
• För att stänga av maskinen, tryck på strömbrytaren (1).

Ställa in hastigheten (fi g. A)

Hastighetsjusteringsratten (5) används för att ställa in hastigheten. Den idealiska hastigheten beror på profi len, sågbladets tänder och på materialet som ska bearbetas.

Ställ inte in hastigheten under användningen.

- Vrid hastighetsjusteringsratten (5) till önskat läge.

• För hårda material, använd ett sågblad med fi na tänder och välj en lägre hastighet.
• För mjuka material, använd ett sågblad med grova tänder och välj en högre hastighet.

Inställning av fasvinkeln (fi g. A, D)

1. Lossa bulten (16) med inexnyckeln (13).
2. Justera basplattan (9) till önskat läge (0°- 45°). Sågvinkeln (fasvinkeln) kan avläsas på skalan (7).
3. Dra åt bultarna (16) med insexnyckeln (13). Det är möjligt att förvara insexnyckeln på maskinen, som visas på fi g. A.

Inställning av pendelfunktionen (fi g. A)

Pendelfunktionen (6) används för att ställa in hur sågbladets tänder greppar materialet. Pendelfunktionen kan ställas in i 4 lägen:

0 - ingen pendelverkan

1 - liten pendelverkan
2 - medelstor pendelverkan
3 - stor pendelverkan

Vilken pendelverkan som krävs kan bestämmas genom praktisk testning, även om följande instruktioner kan observeras:

• Mjukt material (trä, plast etc.): ställ pendeln till nivå II eller III. För ett fi nare och renare sågsnitt, använd pendelnivå 0 eller I.
• Tunt material, använd pendelnivå 0.
• Hårt material (stål etc.): ställ pendeln till nivå 0.
• Kurvor: ställ pendeln till nivå 0.

Dammutsugning (fi g. E)

- Anslut dammsugningsslangen till dammutsugningsadaptern (8).

Obs! Dammblåsningsfunktionen måste inaktiveras när du använder en dammsugare.

Dammblåsningsfunktion (fi g. G)

Såglinjen kan hållas fri från fl is och skräp med hjälp av dammblåsningsfunktionen.

• Aktivera dammblåsningsfunktionen genom att fl ytta dammblåsomkopplaren (2) till höger som visas i fi gur G1.
• För att avaktivera dammblåsningsfunktionen, fl ytta dammblåsomkopplaren (2) uppåt som visas i fi gur G2.

Optimal användning

Kläm fast arbetsstycket. Använd en spännenhet för små arbetsstycken.

Rita linjer för att defi niera i vilken riktning sågbladet ska styras.

• Håll maskinen stadigt i handtaget.
• Ställ in såghastigheten.
• Ställ in geringsvinkeln.
• Slå på maskinen.
• Vänta tills maskinen har uppnått full hastighet.
• Placera sågskon mot arbetsstycket.
• Flytta långsamt maskinen längs den förritade linjen, tryck sågskon mot arbetsstycket.
• Tryck inte för hårt på maskinen. Låt maskinen göra arbetet.
• Stäng av maskinen och vänta tills maskinen står helt still innan du lägger ifrån dig den.

5. UNDERHÅLL

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan rengöring och underhåll.

Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med

en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EG om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;
• Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det fi nns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begrän- sas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifi kationerna kan ändras utan förvarning.
