BRUGSANVISNING JS503AC Vonroc

Læs de vedlagte sikkerhedsadvarsler, de yderli- gere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug. Følgende symboler anvendes i brugervejledningen eller på produktet: Læs brugervejledningen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne idenne vejledning. Bær sikkerhedsbriller. Bær høreværn. Bortskaf ikke produktet i uegnede beholdere. Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direk- tiverne.

ADVARSEL! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis advarslerne og vejledningen ikke følges, kan det resultere ielektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til fremtidig brug. Udtrykket ”el-værktøj” i advarslerne refererer til dit el-værktøj (med ledning) eller dit batteridrevne (ledningsfri) el-værktøj.

1) Sikkerhed på arbejdsområdet

a) Hold arbejdsområdet rent og godt oplyst. Der er risiko for ulykker på rodede eller mørke områ- der. b) Brug ikke el-værktøj i eksplosive atmosfærer, f.eks. i nærheden af brandfarlige væsker, gas- ser eller støv. El-værktøj danner gnister, der kan antænde støv eller dampe.44

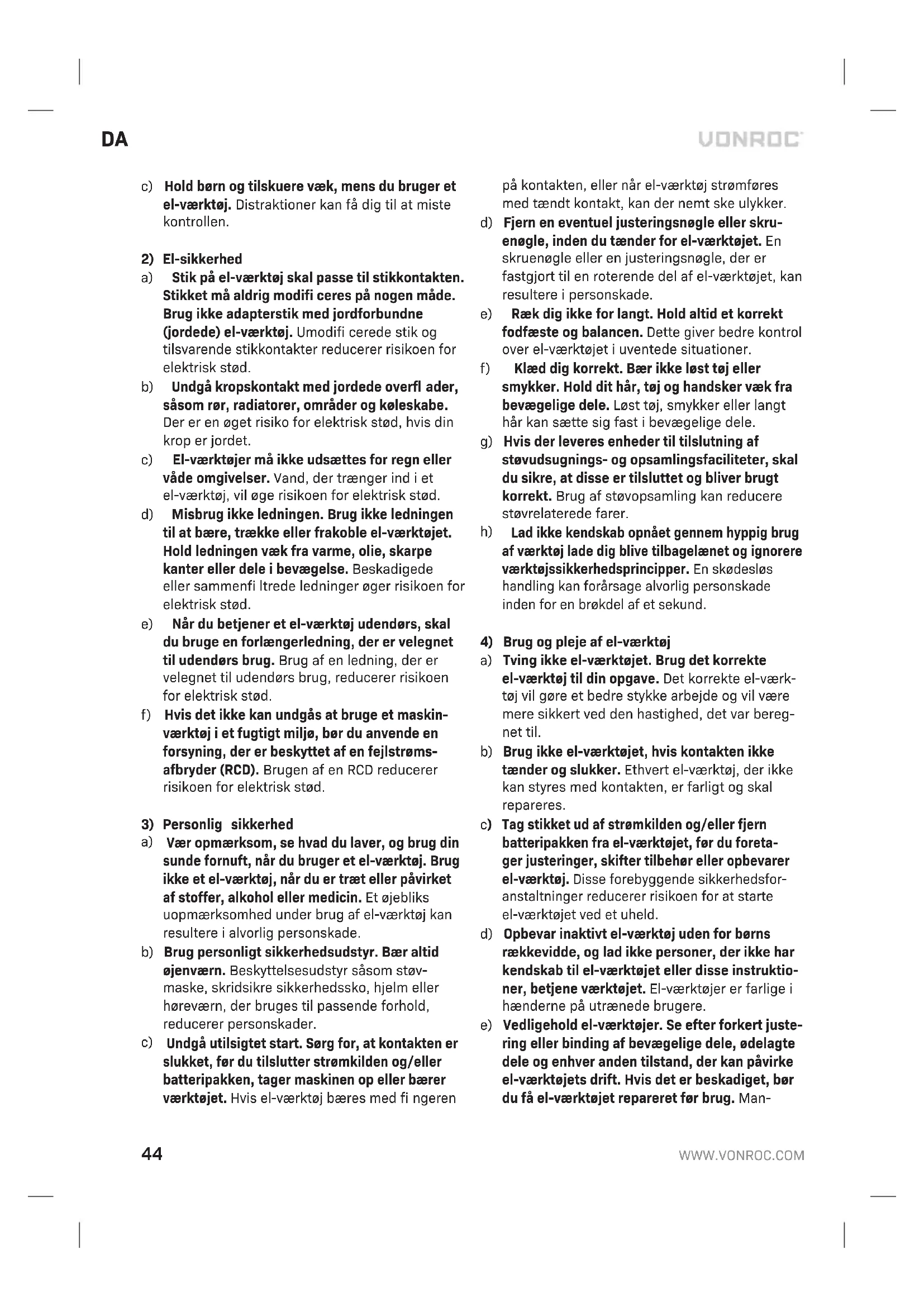

c) Hold børn og tilskuere væk, mens du bruger et el-værktøj. Distraktioner kan få dig til at miste kontrollen.

a) Stik på el-værktøj skal passe til stikkontakten. Stikket må aldrig modifi ceres på nogen måde. Brug ikke adapterstik med jordforbundne (jordede) el-værktøj. Umodifi cerede stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordede overfl ader, såsom rør, radiatorer, områder og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet. c) El-værktøjer må ikke udsættes for regn eller våde omgivelser. Vand, der trænger ind i et el-værktøj, vil øge risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug ikke ledningen til at bære, trække eller frakoble el-værktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller dele i bevægelse. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin- værktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

Vær opmærksom, se hvad du laver, og brug din sunde fornuft, når du bruger et el-værktøj. Brug ikke et el-værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af el-værktøj kan resultere i alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid øjenværn. Beskyttelsesudstyr såsom støv- maske, skridsikre sikkerhedssko, hjelm eller høreværn, der bruges til passende forhold, reducerer personskader.

Undgå utilsigtet start. Sørg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op eller bærer værktøjet. Hvis el-værktøj bæres med fi ngeren på kontakten, eller når el-værktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern en eventuel justeringsnøgle eller skru- enøgle, inden du tænder for el-værktøjet. En skruenøgle eller en justeringsnøgle, der er fastgjort til en roterende del af el-værktøjet, kan resultere i personskade. e) Ræk dig ikke for langt. Hold altid et korrekt fodfæste og balancen. Dette giver bedre kontrol over el-værktøjet i uventede situationer. f) Klæd dig korrekt. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele. g) Hvis der leveres enheder til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og ignorere værktøjssikkerhedsprincipper. En skødesløs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og pleje af el-værktøj

a) Tving ikke el-værktøjet. Brug det korrekte el-værktøj til din opgave. Det korrekte el-værk- tøj vil gøre et bedre stykke arbejde og vil være mere sikkert ved den hastighed, det var bereg- net til. b) Brug ikke el-værktøjet, hvis kontakten ikke tænder og slukker. Ethvert el-værktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

Tag stikket ud af strømkilden og/eller fjern batteripakken fra el-værktøjet, før du foreta- ger justeringer, skifter tilbehør eller opbevarer el-værktøj. Disse forebyggende sikkerhedsfor- anstaltninger reducerer risikoen for at starte el-værktøjet ved et uheld. d) Opbevar inaktivt el-værktøj uden for børns rækkevidde, og lad ikke personer, der ikke har kendskab til el-værktøjet eller disse instruktio- ner, betjene værktøjet. El-værktøjer er farlige i hænderne på utrænede brugere. e) Vedligehold el-værktøjer. Se efter forkert juste- ring eller binding af bevægelige dele, ødelagte dele og enhver anden tilstand, der kan påvirke el-værktøjets drift. Hvis det er beskadiget, bør du få el-værktøjet repareret før brug. Man-DA

ge ulykker forårsages af dårligt vedligeholdt el-værktøj.

Hold skæreværktøj skarpt og rent. Korrekt vedli- geholdte skæreværktøjer med skarpe skære- kanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug el-værktøj, tilbehør og værktøjsbor osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andet arbejde end det tilsigtede kan resultere i en farlig situation.

Hold håndtag og gribefl ader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefl ader muliggør ikke sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Brug og pleje af værktøjsbatteri

a) Brug kun den oplader, der er specifi ceret af producenten, til opladning. En oplader, der er egnet til én type batteripakke, kan forårsage ri- siko for brand, når den anvendes med en anden batteripakke. b) Brug kun el-værktøj med specifi kt udformede batteripakker. Brug af andre batteripakker kan resultere i risiko for personskader og brand.

Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande, som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den anden. Hvis batteriterminalerne kortsluttes, kan det forårsage forbrændinger eller en brand.

Ved forkert anvendelse kan der slippe væske

af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opstå kontakt ved et uheld. Søg derudover lægehjælp, hvis der kommer væske ind i øjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modifi ceret. Beskadi- gede eller modifi cerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade.

Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Ud- sættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Tempe- raturen „130 °C“ kan erstattes af temperaturen „265 °F“.

Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specifi ceret i instruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specifi cerede interval kan beskadige batteriet og øge risikoen for brand.

a) Lad dit el-værktøj blive serviceret af en kva- lifi ceret reparatør, der kun bruger identiske reservedele. Dette sikrer, at maskinværktøjet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteri- pakker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudby- dere.

SIKKERHEDSADVARSLER FOR STIKSAVE

• Hold maskinværktøjet ved de isolerede gribefl ader, når du udfører en handling, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledningstråde eller dets egen ledning. Hvis skæretilbehør kommer i kontakt med en strømførende ledning, kan det forår- sage at el-værktøjets eksponerede metaldele bliver strømførende og udsætter brugeren for elektrisk stød.

• Hold hænderne væk fra saveområdet. Ræk ikke ind under arbejdsemnet. Kontakt med savklin- gen kan føre til personskader.

Brug kun maskinen på arbejdsemnet, når den er tændt. Ellers er der fare for tilbageslag, når skæreværktøjet sætter sig fast i arbejdsemnet.

• Vær opmærksom på, at bundpladen hviler sik- kert på materialet under savning. En savklinge, der sidder fast, kan blive ødelagt eller føre til tilbageslag.

• Når skæringen er afsluttet, skal du slukke for maskinen og derefter trække savklingen ud af snittet, når den holder stille. På denne måde kan du undgå tilbageslag og stille maskinen sikkert ned.

• Brug kun ubeskadigede savklinger, der er i per- fekt stand. Bøjede eller stumpe savklinger kan gå i stykker, påvirke snittet negativt eller føre til tilbageslag.

Brems ikke savklingen ved at lægge pres på siden efter slukning. Savklingen kan blive be- skadiget, gå i stykker eller forårsage tilbageslag.

• Brug passende detektorer til at afgøre, om der er skjulte forsyningsledninger på arbejdsområ- det, eller ring til den lokale forsyningsvirksom- hed for hjælp. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadi-46

gelse af en gasledning kan føre til eksplosion. Gennemtrængning af en vandledning forårsager ejendomsskade.

• Brug klemmer eller en anden praktisk måde til at fastgøre og støtte arbejdsemnet på en stabil platform. Hvis du holder arbejdsemnet i hånden eller mod din krop, bliver det ustabilt og kan føre til tab af kontrol.

• Vent altid, til maskinen er standset helt, inden du lægger den ned. Værktøjsindsatsen kan sid- de fast og føre til mistet kontrol over elværktø- jet.

2. MASKINOPLYSNINGER

Tilsigtet brug Maskinen er beregnet til at save træ, metal, plast, keramik, gummi osv. til enhver ønsket størrelse og i enhver ønsket form, samtidig med at bundpladen hviler fast på arbejdsemnet. Der skal altid bruges en passende savklinge. TEKNISKE SPECIFIKATIONER Model nr. JS503AC Spænding 230-240V~Frekvens 50 HzHastighed uden last 0-3000/minMaks. savkapacitet træ 0° 65 mmMaks. savkapacitet stål 0° 6 mmVægt 1,85kgLydtrykniveau L 95 dB(A), K=3 dB(A)Lydtrykeffekt L 96 dB(A), K=3 dB(A)Vibration ‘savning af metal-plade’10,08 m/s K=1,5 m/s Vibration ‘savning af krydsfi ner’ 9,19 m/s K=1,5 m/s

Vibrationsniveau Det udsendte vibrationsniveau, der er angivet i denne brugsvejledning, er blevet målt i overens- stemmelse med en standardiseret test i henhold til EN 62841. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vur- dering af eksponering for vibration, når værktøjet bruges til de nævnte anvendelser. - når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges bety- deligt - de gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt. Beskyt dig mod vibrationseffekterne ved at vedlige- holde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre. BESKRIVELSE Tallene i teksten henviser til diagrammerne på side 2 og 3.

1. Tænd/sluk-kontakt

2. Støvblæserkontakt

5. Knap til hastighedsjustering

6. Kontakt til pendulhandling

16. Bolt til bundplade

Udskiftning af savklingen (fi g. A, B) Bær beskyttelseshandsker ved montering af savklingen. Fare for personskade, når savklingen berøres. Brug kun savklinger, der stemmer overens med de karakteristiske data, der er angivet ibrugsanvisningerne. Montering af savklingen Sørg for, at klingeholderen er fri for materialerester (f.eks. træ- eller metalsplinter).

1. Drej spændearmen (11) så langt til venstre som

muligt, og hold den i denne position.

2. Indsæt savlingen i spændepatronen (14).

Kontroller, at savklingen sidder godt fast, og at tænderne peger i skæreretningen.DA

3. Slip spændearmen. Kontroller, om savklingens

bagside er placeret i midten af styrerullen (10). Sørg for at bruge den rette savklinge til det tilsvarende materiale. Med maskinen følger der en grov savklinge til træ og en fi n savklinge til metal og plast. Fjernelse af savklingen

1. Drej spændearmen (11) så langt til venstre som

muligt, og hold den i denne position.

2. Fjern savklingen fra spændepatronen (14).

3. Slip spændearmen.

3. Indstil den ønskede skærebredde ved hjælp

af skalaen på parallelføringen (17) og skære- mærket på bundpladen (9). Skæremærket (18) indikerer positionen af savklingen.

Tænd og sluk (fi g. A)

• Tænd for maskinen ved at trykke kontakten fremad og trykke på tænd/sluk-kontakten (1).

• Sluk for maskinen ved at frigive tænd/sluk-kon- takten (1). Indstilling til hastigheden (fi g. A) Knappen til hastighedsjustering (5) bruges til at indstille hastigheden. Den ideelle hastighed afhæn- ger af profi len og tænderne på savklingen og af det materiale, der skal bearbejdes. Indstil ikke hastigheden under brug.

• Drej knappen til hastighedsjustering (5) til den ønskede position. - Til hårde materialer skal der bruges en savklinge med fi ne tænder og vælges en lav hastighed. - Til bløde materialer skal der bruges en sav- klinge med ru tænder og vælges en højere hastighed. Justering af smigvinklen (fi g. A, D)

1. Løsn boltene (16) ved hjælp af sekskantnøglen

2. Juster bundpladen (9) til den ønskede position (0°-

45°). Savvinklen (smig) kan læses på skalaen (7).

3. Stram boltene (16) ved hjælp af sekskantnøglen

(13). Sekskantnøglen kan opbevares på maski- nen, som vist på fi g. A. Justering af pendulhandlingen (fi g. A) Kontakten til pendulhandlingen (6) bruges til at indstille den måde, savklingens tænder griber fat i materialet. Kontakten til pendulhandling kan indstilles i 4 positioner:

Den nødvendige pendulhandling kan bestemmes gennem en praktisk test, selvom følgende instrukti- oner kan følges:

• Blødt materiale (træ, plast osv.): Indstil pendulet til niveau II eller III. For et fi nere og renere sav- snit skal du bruge pendulniveau 0 eller I.

• Slut støvsugerens slange til støvsugeradapteren (8). Bemærk: Støvblæserfunktionen skal deaktiveres, når der bruges en støvsuger. Støvblæserfunktion (fi g. G) Skærelinjen kan holdes fri for spåner og snavs ved hjælp af støvblæserfunktionen.

• For at deaktivere støvblæserkontakten skal du fl ytte støvblæserkontakten (2) til højre, som vist på fi gur G1.

• For at deaktivere støvblæserkontakten skal du fl ytte støvblæserkontakten (2) til venstre som vist på fi gur G2. Optimal brug

• Fastspænd arbejdsemnet. Brug en fastspæn- dingsenhed til små arbejdsstykker.

• Vent, til maskinen har nået fuld hastighed.48

• Placer savskoen på arbejdsemnet.

• Bevæg maskinen langs den forhåndstegnede linje, og tryk savskoen fast mod arbejdsemnet.

• Påfør ikke for meget tryk på maskinen. Lad maskinen gøre arbejdet.

• Sluk for maskinen, og vent på, at den standser helt, inden du lægger maskinen fra dig.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbnin- gerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afl everes på en passende genbrugsstation. Kun for lande i EU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EC-direktiv 2012/19/ EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afl everes separat og bortskaffes på en miljøvenlig måde. GARANTI VONROC-produkter er udviklet til de højeste kva- litetsstandarder og er garanteret fri for defekter i både materialer og udførelse i den periode, der er retsligt angivet fra datoen for det originale køb. Hvis produktet skulle udvikle fejl i denne periode på grund af defekt materiale og/eller udførelse, bedes du kontakte VONROC direkte. Følgende omstændigheder er udelukket fra denne garanti:

• Uautoriserede servicecentre har foretaget eller gjort forsøg på at foretage reparationer og/eller ændringer på maskinen;

• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;

• Der er anvendt ikke-originale reservedele. Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstået. Der er ingen andre garantier, udtrykt eller underforstået, som strækker sig ud over denne, herunder de un- derforståede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holdes ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal være begrænset til reparation eller udskiftning af enheder eller dele, der ikke overholder kravene. Produktet og brugervejledningen er genstand for ændringer. Specifi kationer kan ændres uden yderligere varsel.PL
