MANUAL DE UTILIZADOR MS503AC Vonroc

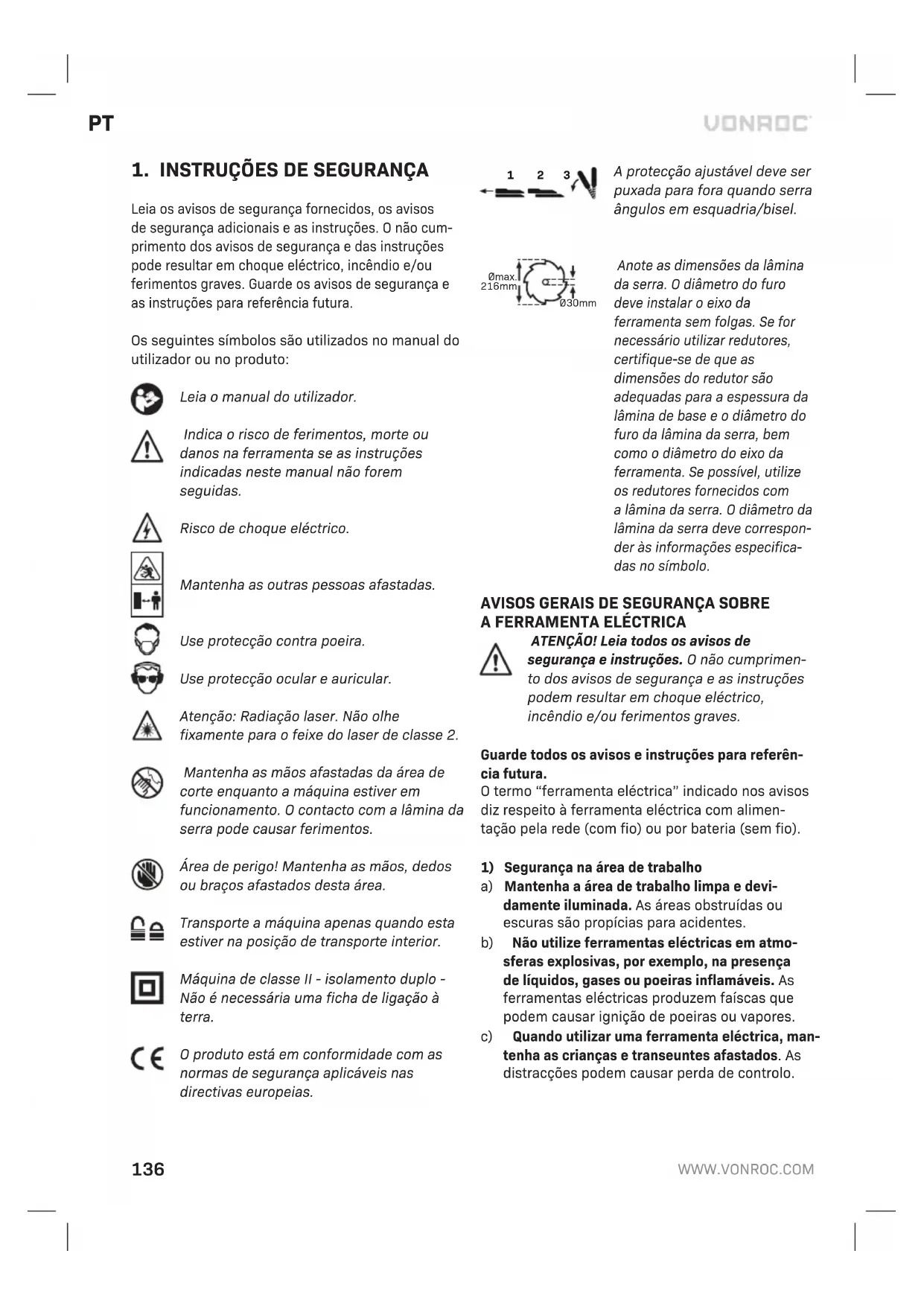

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. Onão cum- primento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia omanual do utilizador. Indica orisco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Risco de choque eléctrico. Mantenha as outras pessoas afastadas. Use protecção contra poeira. Use protecção ocular e auricular. Atenção: Radiação laser. Não olhe fixamente para ofeixe do laser de classe 2. Mantenha as mãos afastadas da área de corte enquanto amáquina estiver em funcionamento. Ocontacto com alâmina da serra pode causar ferimentos. Área de perigo! Mantenha as mãos, dedos ou braços afastados desta área. Transporte amáquina apenas quando esta estiver na posição de transporte interior. Máquina de classe II - isolamento duplo - Não é necessária uma ficha de ligação à terra. Oproduto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

Aprotecção ajustável deve ser puxada para fora quando serra ângulos em esquadria/bisel. Ø30mm Ømax. 216mm Anote as dimensões da lâmina da serra. Odiâmetro do furo deve instalar oeixo da ferramenta sem folgas. Se for necessário utilizar redutores, certifique-se de que as dimensões do redutor são adequadas para aespessura da lâmina de base e odiâmetro do furo da lâmina da serra, bem como odiâmetro do eixo da ferramenta. Se possível, utilize os redutores fornecidos com alâmina da serra. Odiâmetro da lâmina da serra deve correspon- der às informações especifica- das no símbolo.

ATENÇÃO! Leia todos os avisos de segurança e instruções. Onão cumprimen- to dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referên- cia futura. Otermo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimen- tação pela rede (com fio) ou por bateria (sem fio).

1) Segurança na área de trabalho

a) Mantenha aárea de trabalho limpa e devi- damente iluminada. As áreas obstruídas ou escuras são propícias para acidentes. b) Não utilize ferramentas eléctricas em atmo- sferas explosivas, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores. c) Quando utilizar uma ferramenta eléctrica, man- tenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.PT

a) As fichas da ferramenta eléctrica devem corresponder à tomada. Nunca modifique, de forma alguma, aficha. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fichas e tomadas correspondentes não modificadas reduzem orisco de choque eléctrico. b) Evite ocontacto do corpo com superfícies liga- das à terra ou massa, como tubos, radiadores, fogões ou frigoríficos. Há um maior risco de choque eléctrico se ocorpo estiver ligado à terra ou à massa. c) Não exponha as ferramentas eléctricas à chuva ou aambientes húmidos. Aentrada de água numa ferramenta eléctrica aumenta orisco de choque eléctrico. d) Não utilize ocabo de maneira abusiva. Nunca utilize ocabo para transportar, puxar ou des- ligar aferramenta eléctrica. Mantenha ocabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta orisco de choque eléctrico. e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. Autilização de um cabo adequado para utilização no exterior reduz orisco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). Auti- lização de um DCR reduz orisco de choque eléctrico.

Esteja atento, preste atenção ao que está afazer e tenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferra- menta eléctrica quando estiver cansado ou sob oefeito de drogas, álcool ou medicamentos. Um momento de distracção durante autilização de ferramentas eléctricas pode resultar em ferimentos graves. b) Use equipamento de protecção individual. Use sempre protecção ocular. Oequipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz oris- co de ferimentos. c) Evite accionamentos acidentais. Assegure-se de que ogatilho está desligado antes de ligar aferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar aferramenta. Otransporte de ferramentas eléctricas com odedo colocado no interruptor ou aligação à corrente das ferramentas eléc- tricas com ointerruptor ligado pode dar origem aacidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar aferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar apontos fora do alcance. Mantenha-se sempre numa posição firme e bem equilibrada. Desta forma, será mais fácil controlar aferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha ocabelo, aroupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou ocabelo comprido podem ficar presos nestas peças. g) Se for prevista amontagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. Autilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.

Não permita que afamiliaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados ater com aferramenta

com baterias a) Não sobrecarregue aferramenta eléctrica. Uti- lize aferramenta eléctrica correcta para oseu trabalho. Aferramenta eléctrica adequada efectua otrabalho de maneira mais eficiente e segura se for utilizada de acordo com acapaci- dade para aqual foi concebida. b) Não utilize aferramenta eléctrica se não conseguir ligar ou desligar ogatilho. Qualquer ferramenta eléctrica que não possa ser contro- lada através do gatilho é perigosa e tem de ser reparada. c) Retire aficha da fonte de alimentação e/ou abateria da ferramenta eléctrica, antes de138

efectuar quaisquer ajustes, substituir aces- sórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem orisco de ligar aferramenta eléctrica acidental- mente. d) Mantenha as ferramentas eléctricas que não estiverem aser utilizadas fora do alcance das crianças. Não permita que aferramenta eléctri- ca seja utilizada por pessoas não familiarizadas com amesma ou que não tenham lido estas instruções. As ferramentas eléctricas são peri- gosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las. e) Faça amanutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não bloqueiam, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar ofuncionamento da mesma. Se afer- ramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramen- tas eléctricas com uma manutenção insuficien- te. f) Mantenha as ferramentas de corte afiadas e lim- pas. As ferramentas de corte sujeitas auma ma- nutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade. g) Utilize aferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e atarefa aser executada. Autilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas. h) Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fixação não permitem omanuseamento seguro e ocontrolo da ferramenta em situações imprevistas.

5) Utilização e cuidados ater com aferramenta

Recarregue apenas com ocarregador especifica- do pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. Autilização de outro tipo de baterias pode causar ferimentos e incêndio. c) Quando não utilizar abateria, manten- ha-aafastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer aligação entre terminais. Ocurto-circuito dos terminais da ba- teria pode causar queimaduras ou um incêndio.

Em condições abusivas, pode derramar líquido da bateria, devendo evitar ocontacto. Se tocar acidentalmente no líquido, lave bem com água. Se olíquido entrar em contacto com os olhos, con- sulte um médico. Olíquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danifica- das ou modificadas. As baterias danificadas ou modificadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos. f) Não exponha abateria ou as ferramenta ao fogo ou atemperaturas excessivas. Aexpo- sição afogo ou atemperaturas superiores a130 °C podem causar uma explosão. NOTA: atemperatura “130 °C” pode ser substituída pela temperatura “265 °F”. g) Siga todas as instruções de carregamento e não carregue abateria ou ferramenta fora do intervalo de temperaturas especificado nas instruções. Ocarregamento inadequado ou de acordo com temperaturas fora do intervalo es

pecificado pode danificar abateria e aumentar orisco de incêndio.

a) Asua ferramenta eléctrica deve ser reparada apenas por pessoal qualificado e só devem ser utilizadas peças sobresselentes idênticas. Desta forma, é garantida asegurança da ferra- menta eléctrica.

Nunca repare baterias danificadas. Areparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência auto

• As serras de meia-esquadria são concebidas para cortar madeira ou produtos semelhantes amadeira. Não podem ser utilizadas com discos de corte abrasivos para cortar materiais ferro- sos, como barras, hastes, vigas, etc. As poeiras abrasivas fazem com que as peças móveis, como aprotecção inferior, fiquem encravadas. As faíscas resultantes de cortes abrasivos queimamPT

aprotecção inferior, aárea de corte e outras peças de plástico.

• Use grampos para apoiar apeça de trabalho, sempre que for prático. Se segurar apeça de trabalho à mão, mantenha sempre amão apelo menos 100 mm de um dos lados da lâmina da serra. Não utilize esta serra para cortar pedaços demasiado pequenos para serem fixados em segurança ou segurados à mão. Se colocar amão demasiado perto da lâmina da serra, há um maior risco de ferimentos causados pelo contacto com alâmina.

• Apeça de trabalho deve ser fixada e presa na protecção e na mesa. Nunca insira apeça de tra- balho na lâmina nem faça um corte à mão livre. As peças de trabalho descontroladas ou móveis podem ser projectadas avelocidades elevadas e causar ferimentos.

• Empurre aserra através da peça de trabalho. Não empurre aserra através da peça de trabalho. Para fazer um corte, levante acabeça da serra e puxe-aatravés da peça de trabalho sem efectuar ocorte, ligue omotor, carregue na cabeça da serra para baixo e empurre aserra através da peça de trabalho. Ocorte de tracção pode fazer com que alâmina da serra salta para cima da peça de trabalho e projecte oconjunto da lâmina com violência na direcção do operador.

• Nunca coloque amão sobre alinha de corte pretendida, à frente ou atrás da lâmina da serra. Apoiar apeça de trabalho de maneira cruzada, ou seja, segurando apeça de trabalho no lado direito da lâmina da serra com amão esquerda ou vice-versa é muito perigoso.

• Não aceda atrás da protecção com uma das mãos auma distância inferior a100 mm de um dos lados da lâmina da serra para retirar pedaços de madeira ou por qualquer outro motivo quando alâmina estiver arodar. Aproximidade da lâmina da serra giratória com asua mão pode não ser óbvia e pode sofrer ferimentos graves.

• Inspeccione apeça de trabalho antes de efectuar ocorte. Se apeça de trabalho estiver dobrada ou distorcida, fixe-acom olado curvo exterior na direcção da protecção. Certifique-se sempre de que não existe uma folga entre apeça de trabalho, aprotecção e amesa ao longo da linha de corte. As peças de trabalho dobradas ou distorcidas podem torcer ou desviar e podem causar bloqueio na lâmina da serra giratória du- rante ocorte. Não deve haver pregos ou objectos estranhos na peça de trabalho.

• Só deve utilizar aserra depois de retirar da mesa todas as ferramentas, pedaços de madeira, etc., excepto apeça de trabalho. Pequenos resíduos ou peças soltas de madeira ou outros objectos que entrem em contacto com alâmina rotativa podem ser projectados avelocidade elevada.

• Corte apenas uma peça de trabalho de cada vez. Se estiverem empilhadas várias peças de trabalho, estas não podem ser fixadas ou trava- das e podem ficar bloqueadas na lâmina ou eixo durante ocorte.

• Certifique-se de que aserra de meia-esquadria é montada ou colocada numa superfície de trabalho nivelada e firme antes de utilizar. Uma superfície nivelada e firme reduz orisco da serra de meia-esquadria ficar instável.

• Planeie otrabalho. Sempre que alterar aregu- lação do ângulo de bisel ou em esquadria, certifi- que-se de que aprotecção ajustável é regular- mente e não interfere com alâmina ou osistema de protecção. Sem ligar aferramenta e sem colocar uma peça de trabalho na mesa, mova alâmina da serra através de um corte simulado completo para garantir que não há interferência ou risco de corte da protecção.

• Forneça um apoio adequado, como extensões de mesa, cavaletes, etc., se apeça de trabalho for mais larga ou mais comprida do que otampo da mesa. As peças de trabalho mais compridas ou mais largas do que amesa de serra de meia-es- quadria podem cair se não forem apoiadas com firmeza. Se apeça de corte ou apeça de trabalho cair, pode levantar aprotecção inferior ou podem ser projectadas pela lâmina rotativa.

• Não peça auma pessoa para servir como substituto para uma extensão ou como suporte adicional. Osuporte instável pode fazer com que apeça de trabalho fique dobrada ou apeça de trabalho fique desviada durante aoperação de corte e puxe-oasi e ao seu ajudante na direcção da lâmina rotativa.

• Apeça de corte não deve ficar encravadas nem pressionada seja como for contra alâmina da serra rotativa. Se estiver confinado, ou seja, se fizer paragens prolongadas, apeça de corte pode ficar presa na lâmina e projectada com violência.

• Utilize sempre um grampo ou um acessório concebido para fixar correctamente material140

redondo, como hastes ou tubagens. As hastes têm tendência para rodar quando estão aser cortadas, fazendo com que alâmina fique presa e puxe apeça de trabalho com amão na direcção da lâmina.

• Deixe alâmina atingir avelocidade máxima antes de entrar em contacto com apeça de trabalho. Isto reduz orisco da peça de trabalho ser pro- jectada.

• Se apeça de trabalho ou alâmina ficarem encravadas, desligue aserra de meia-esquadria. Aguarde até todas as peças móveis parem e, em seguida, desligue aficha da fonte de alimen- tação e/ou retire abateria. Em seguida, liberte omaterial encravado. Aserragem contínua com uma peça de trabalho encravadas pode causar perda de controlo ou danos na serra de meia-es- quadria.

• Quando terminar ocorte, liberte ogatilho, seg- ure na cabeça da serra para baixo e aguarde até alâmina parar e depois retire apeça de corte. É perigoso colocar amão perto da lâmina quando estiver aparar de rodar.

• Segure na pega com firmeza quando fizer um corte incompleto ou se libertar ogatilho antes da cabeça da serra estar totalmente para baixo. Aacção de travagem da serra pode fazer com que acabeça da serra seja empurrada de súbito para baixo, causando orisco de ferimentos.

• Mantenha aárea de trabalho limpa. É especial- mente perigoso utilizar materiais diferentes. As poeiras de metais finas podem incendiar-se ou explodir.

• Não utilize lâminas de serra gastas, rachadas, dobradas ou danificadas. Lâminas de serra não afiadas ou apertadas incorrectamente podem fa- zer com que ocorte fique estreito e causar atrito excessivo, bloqueio da lâmina e efeito de recuo.

• Não utilize lâminas de aço para corte rápido (HSS). Esse tipo de lâminas de serra podem partir-se facilmente.

Utilize sempre lâminas de serra com taman- ho e forma correctos (de diamante em vez de redonda) dos furos do eixo. As lâminas de serra que não correspondam aos acessórios de montagem da serra funcionam fora do centro, causando perda de controlo.

• Não substitua olaser integrado por um laser de outro tipo. Um laser que não seja compatível com esta ferramenta eléctrica pode ser perigosa para as pessoas.

• Nunca retire entalhes, aparas de madeira, etc., da área de corte quando aferramenta eléctrica estiver afuncionar. Oriente sempre obraço da ferramenta primeiro para aposição neutra e depois desligue aferramenta eléctrica.

• Depois de trabalhar, só deve tocar na lâmina da serra depois de arrefecer. Alâmina da serra fica muito quente durante otrabalho.

• Nunca faça com que os sinais de aviso da máqui- na fiquem irreconhecíveis.

• Se aradiação laser entrar em contacto com os seus olhos, deve fechá-los e afastar acabeça de imediato do feixe.

• Não utilize instrumentos ópticos, como binó- culos para ver afonte de radiação. Se ofizer, pode sofrer ferimentos oculares.

• Não aponte ofeixe laser apessoas que estejam aolhar através de binóculos ou outros instru- mentos semelhantes. Se ofizer, podem sofrer ferimentos oculares.

• Não efectue quaisquer modificações no equipa- mento laser. As opções de definição descritas nestas instruções de funcionamento podem ser utilizadas em segurança.

• Não fique alinhado com alâmina da serra à frente da ferramenta eléctrica. Coloque-se sempre na parte lateral da lâmina da serra. Isto protege oseu corpo de um possível efeito de recuo.

• Mantenha as mãos, os dedos e os braços afastados da lâmina da serra rotativa.

• Quando estiver à frente do braço da ferramen- ta, não cruze um braço à frente do outro.

• Evite aquecer demasiado os dentes da serra. Pare amáquina se alâmina da serra aquecer demasiado. Aguarde até alâmina da serra arrefecer antes de voltar autilizar amáquina.

• Substitua as lâminas da serra danificadas ou gastas de imediato.

• Utilize apenas as lâminas de serra que corres- pondam às especificações indicadas neste ma- nual de utilizador e que tenham sido testadas e assinaladas de acordo com anorma EN 847-1.

• Quando serrar peças de trabalho curvas ou redondas, estas devem estar bem fixadas contra deslizamento. Na linha de corte, não deve haver uma folga entre apeça de trabalho, aprotecção e amesa da serra. Se necessário, terá de fabricar acessórios especiais.PT

Segurança eléctrica Verifique sempre se atensão da fonte de alimentação corresponde à tensão na placa sinalética.

• Não utilize amáquina se ocabo de alimentação ou aficha estiver danificada.

Utilize apenas extensões que sejam adequa- das para apotência nominal da máquina com uma espessura mínima de 1,5 mm2. Se utilizar um enrolador de extensão, desenrole sempre ocabo por completo.

Utilização pretendida Esta ferramenta foi concebida para ser uma máqui- na fixa para fazer cortes longitudinais e transver- sais em madeira na direcção do grão e na direcção oposta do grão. É possível fazer cortes com ângulo de esquadria entre -45° e +45° e com ângulo de bisel entre -0° e +45°. Aferramenta eléctrica com alâmina da serra montada com capacidade suficiente para serrar madeira dura e macia, bem como aglomerados de partículas e fibras. Alâmina da serra não foi concebida para cortar lenha. Não utilize aserra para cortar materiais que não sejam os especificados no manual.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.º MS503AC Tensão 220 - 240 V~ Frequência 50 HzAlimentação1400 W S1 - 1700 W S6, 25 %*Sem velocidade de carga 4900/minÂngulos de esquadria -45° <> +45°Ângulos em bisel-45° <> 0° para aesquer da, com chanfrado lateralEspecificações da lâmina da serra: Diâmetro Espessura da lâmina da base Largura de corte Diâmetro do furo Número de dentesØ 216 mm1,6 mm2,8 mmØ 30 mm 40T Capacidade de serragem (altura x largura): 0° de esquadria - 0° de bisel 0° de esquadria - 45° de bisel 45° de esquadria - 0° de bisel 45° de esquadria - 45° de bisel60 x 115 mm25 x 115 mm60 x 80 mm25 x 80 mmDimensões mín. da peça de trabalho3 x 10 mmEspecificações do laser: Classe Comprimento de onda Saída 650 nm< 1 mWPeso 6,9 kgLpa (nível de pressão sonora) 92,7 +3 dB(A)Lwa (nível de potência sonora)103,7 +3 dB(A)Valor de vibração <2,5 m/s2

• S6, ciclo de funcionamento periódico contínuo. Ciclos de funcionamento idênticos com um período na carga, seguido de um período sem carga. Tempo de funcionamento, 10 minutos; ociclo de funcionamento corresponde a25 % do tempo de funcionamento.142

Nível de vibração Onível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 60745; pode ser utilizado para comparar ferra- mentas e como avaliação preliminar da exposição avibrações quando utilizar aferramenta nas aplicações referidas - autilização da ferramenta para aplicações di- ferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente onível de exposição. - onúmero de vezes que aferramenta é desliga- da ou está ligada, mas não está aser utilizada, pode reduzir significativamente onível de exposição. Proteja-se dos efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos aces- sórios, mantendo as mãos quentes e organizando os seus padrões de trabalho DESCRIÇÃO Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 6.

1. Botão de desbloqueio

3. Botão para ligar/desligar

4. Resguardo de protecção

5. Resguardo de protecção retráctil

7. Protecção ajustável

11. Orifícios de montagem

13. Botão de regulação de esquadria

14. Parafuso do batente para regular aesquadria

15. Régua para ângulo de esquadria

19. Régua para ângulo de bisel

20. Grampo da peça de trabalho

21. Botão de regulação do bisel

22. Parafuso de regulação de profundidade

26. Protecção de inclinação traseira

29. Parafuso do batente de fixação da peça de

31. Parafuso do batente da protecção ajustável

32. Parafuso de regulação da protecção

33. Botão de bloqueio da posição

35. Parafuso de fixação

36. Flange de montagem

37. Parafuso de fixação

38. Bloqueio do eixo

39. Botão do grampo da peça de trabalho

40. Porca serrilhada de regulação de profundidade

41. Interruptor laser EN

42. Parafusos de regulação do laser

Antes de efectuar qualquer tarefa de manutenção na máquina, desligue aficha de alimentação da fonte de alimentação. Montagem do botão de regulação de esquadria (Fig. A) Monte obotão de regulação de esquadria (13), apertando-opara adireita na rosca. Montar apega de transporte (Fig. E)

1. Monte apega na parte superior da máquina,

como indicado na Figura E.

2. Aperte os parafusos com uma chave de fendas

Philips. Posição de transporte (Fig. B, C) Obotão de bloqueio da posição (33) torna mais fácil adeslocação da ferramenta eléctrica quando transportá-la para vários locais de trabalho. Desbloquear aposição de transporte (posição de trabalho)

1. Carregue na pega (2) ligeiramente para baixo;

2. Puxe obotão de bloqueio da posição (33)

totalmente para fora e rode-opara fixá-lo na posição pretendida;PT

3. Mova apega (2) lentamente para cima.

Bloquear aposição de transporte (posição de transporte) Antes de bloquear na posição de transporte, certi- fique-se de que oparafuso de regulação de profun- didade (22) é ajustado para profundidade ilimitada. Assim, apega (2) pode ser movida totalmente para baixo sem tocar no batente de profundidade. Além disso, retire todos os acessórios que não possam ser montados com firmeza na máquina.

1. Carregue na pega (2) totalmente para baixo;

2. Para bloquear obotão de bloqueio da posição

(33) empurre-oprimeiro e depois rode-o;

3. Enrole ocabo de rede e amarre-oem conjunto

com aalça do cabo fornecido. Depois de bloquear aposição de transporte, utilize apega de transporte (24) para segurar e transportar amáquina em segurança. Utilize apenas apega de transporte para transportar amáquina e nunca os resguar- dos de protecção. Instalação de uma máquina fixa (Fig. A, B, D) Para garantir um manuseamento seguro, aferramen- ta eléctrica deve ser montada numa superfície de trabalho plana e estável (por exemplo, uma bancada de trabalho) antes de ser utilizada. Pode instalar amá- quina de três maneiras:

Neste caso, amáquina deve ser fixada na bancada de trabalho, utilizando parafusos de montagem. Utilize os quatro furos (11) para esta operação. Como indicado na Fig. D.

2. Numa estrutura inferior

Leia todos os avisos e instruções forneci- dos com osuporte da serra. Onão cumprimento dos avisos e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Monte osuporte da serra correctamente antes de montar aferramenta eléctrica. Amontagem correcta é importante para evitar orisco de colapso. Neste caso, amáquina deve ser fixada na estrutura inferior com parafusos. Utilize os quatro furos (11) para esta operação. Oquadro inferior deve ser fixado com 4 parafusos na placa de apoio. Deve ter, pelo menos, 1 metro quadrado. Monte aferra- menta eléctrica no suporte da serra na posição de transporte.

3. Instalação flexível

Este tipo de instalação não é recomendada pelo fabricante. Se, em circunstâncias excepcionais, não é possível montar aferramenta eléctrica numa superfície de trabalho plana e estável, pode improvisá-la, instalando-acom osistema de protecção contra queda. Sem aprotecção contra queda, aferramenta eléctrica não fica estável e pode cair, especialmente quando serrar ângulos máximos em esquadria e/ou em bisel.

• Desaperte os parafusos (34) na parte inferior da máquina, utilizando uma chave de fendas Philips, como indicado na Figura F. Monte aprotecção de inclinação traseira (26), como indicado na Figura F. Em seguida, aperte de novo os parafusos (34). Verificar oresguardo de protecção (Fig. A) Oresguardo de protecção retráctil (5) protege con- tra ocontacto acidental com alâmina da serra e impede aprojecção das aparas da serra. Antes de utilizar, deve verificar se aprotecção da lâmina da serra está afuncionar correctamente. Para fazê-lo, puxe apega (2) para baixo e verifique oseguinte:

• Oresguardo de protecção retráctil (5) deve forne- cer acesso à lâmina da serra (6) sem entrar em contacto com outras peças.

• Quando dobra aserra para cima na posição ini- cial, oresguardo de protecção retráctil (5) cobre por completo alâmina da serra (6) automatica- mente.144

Substituir alâmina da serra (Fig. G) Antes de efectuar qualquer tarefa de manutenção na máquina, desligue aficha de alimentação da fonte de alimentação. Quando montar alâmina da serra, use luvas de protecção. Há orisco de ferimentos se tocar na lâmina da serra. Utilize apenas lâminas da serra que correspondam aos dados de características indicados nas instruções de funcionamento. Utilize apenas lâminas de serra que estejam assinaladas com uma velocidade igual ou superior à velocidade assinalada na máquina. Não utilize, em nenhuma circunstância, os discos de rectificação como ferramenta de corte. Antes de substituir alâmina da serra, recomen- da-se vivamente que regule oângulo de esquadria e oângulo de bisel para 0°. Caso contrário, oaces- so pode ser limitado. Retirar alâmina da serra

1. Bloqueie aserra para cima, utilizando obotão

de bloqueio da posição (33);

2. Desaperte oparafuso de fixação (35) com

uma chave de fendas Philips, como indicado na Figura G1; AVISO! Não retire por completo oparafuso de fixação (35), afrouxe-oapenas.

3. Dobre oresguardo de protecção retráctil (5)

para cima até conseguir aceder facilmente ao parafuso de fixação (37), como indicado na Figura G2;

4. Insira achave hexagonal no parafuso de fixação

(37). Oresguardo de protecção retráctil (5) pode ser libertado, fica dobrado na chave hexagonal.

5. Rode oparafuso de fixação (37) com achave

hexagonal (30) e, ao mesmo tempo, carregue no bloqueio do eixo (38) até ficar encaixado.

6. Segure com firmeza no bloqueio do eixo (38)

e afrouxe oparafuso de fixação (37), rodan- do-opara adireita (rosca esquerda).

7. Retire oparafuso de fixação (37) e aflange

de montagem (36). Em seguida, pode retirar alâmina da serra (6). Montar alâmina da serra Quando montar alâmina da serra, certifique-se de que adirecção de corte dos dentes (direcção da seta na lâmina da serra) corresponde à direcção da seta no resguardo (4). Quando montar alâmina da serra (6), verifique se roda livremente na placa de corte (12) nas regulações de ângulo de 0° e 45°.

1. Limpe alâmina da serra e todas as peças de

fixação que vão ser montadas.

2. Desaperte oparafuso de fixação (35) com

uma chave de fendas Philips, como indicado na Figura G1; AVISO! Não retire por completo oparafuso de fixação (35), afrouxe-oapenas.

3. Dobre oresguardo de protecção retráctil (5)

para cima até conseguir aceder facilmente ao parafuso de fixação (37), como indicado na Figura G2;

4. Insira achave hexagonal no parafuso de fixação

(37). Oresguardo de protecção retráctil (5) pode ser libertado, fica dobrado na chave hexagonal.

5. Monte aflange de montagem (36). Verifique se

os lados planos da flange de montagem cor- respondem aos lados planos do eixo da lâmina. Verifique também se olado convexo da flange de montagem está montado na parte exterior.

6. Rode oparafuso de fixação (37) e rode-ocom

achave hexagonal e, ao mesmo tempo, carregue no bloqueio do eixo (38) até ficar encaixado.

7. Segure com firmeza no bloqueio do eixo (38)

e aperte oparafuso de fixação (37), rodan- do-opara aesquerda. Extracção de poeira (Fig. A, B, V, W) Forneça ventilação adequada no local de trabalho. Use protecção contra poeira. Apoeira produzida por materiais como tinta de chumbo e alguns tipos de madeira pode ser nociva para asua saúde. Ainalação desta poeira pode causar reacções alérgicas e/ou causar doençasPT

respiratórias no utilizador ou nas pessoas que estejam por perto. Algumas poeiras, como as de carvalho ou faia, são classificadas como cancerí- genas, em especial em conjunto com aditivos para tratamento de madeira (cromatos, preservantes de madeira). Recomendamos vivamente que utilize um sistema de extracção de poeira adequado para omaterial, sempre que possível. Evite aacumulação de poeira no local de trabalho. Apoeira pode incendiar-se facilmente. Osistema de extracção de poeira pode ficar ob- struído com poeira, aparas ou fragmentos da peça de trabalho. Por conseguinte, deve ser limpo com frequência. Para fazê-lo:

Desligue aficha de alimentação da fonte de alimentação.

2. Aguarde até alâmina da serra parar por com-

3. Se necessário, retire qualquer obstrução.

Montar osaco de poeira (Fig. V) Carregue no grampo do saco de poeira (23) e en- caixe-ona saco de poeira (25) na parte de trás da máquina. Osaco de poeira permanece fixado quando libertar ogrampo. Ligar um aspirador (Fig. W) Odispositivo de extracção de poeira deve ser adequado para omaterial que esteja aser trabalhado. Quando aspirar pó seco muito nocivo para asaúde ou cancerígeno, utilize um dispositivo de extracção de poeira especial. Pode ser ligado uma mangueira do aspirador à saí- da de pó (25). Para fazê-lo, basta ligar amangueira do aspirador ao bico de extracção de poeira.

Antes de ligar amáquina, verifique sempre se alâmina da serra está montada correctamente. Alâmina deve rodar sem problemas. Verifique sempre os resguardos de protecção antes de utilizar amáquina. No que respeita atodos os cortes, deve garantir primeiro que alâmina da serra nun- ca entra em contacto com aprotecção, osistema de fixação da peça de trabalho ou outras peças de máquina. Retire os batentes auxiliares montados ou ajuste-os em conformidade. Suportar apeça de trabalho (Fig. H) As peças de trabalho devem ser sempre suporta- das correctamente. As extensões da mesa (9) fornecem apoio adicional na peça de trabalho à esquerda e à direita. Quando serrar peças de trabalho muito grandes, aextremidade livre de peças de trabalho compri- das deve ser instalada adicionalmente debaixo da peça de trabalho ou tem de ser apoiado. Fixar apeça de trabalho (Fig. H) As peças de trabalho devem ser sempre fixadas com firmeza. Ogrampo da peça de trabalho (20) pode ser colocado à esquerda e direita da peça de trabalho. Para fazê-lo:

1. Certifique-se de que apeça de trabalho é carre-

gada com firmeza contra aprotecção (8);

2. Insira ogrampo da peça de trabalho (20) num

dos furos concebidos para esta finalidade, como se pode verificar na Figura H;

3. Ajuste ahaste roscada do grampo da peça de

trabalho (20) à altura da peça de trabalho;

4. Aperte com firmeza ahaste roscada do grampo

da peça de trabalho (20) para corrigir aaltura da peça de trabalho. Para afrouxar, desaperte facilmente ahaste roscada do grampo da peça de trabalho (20). Obotão do grampo da peça de trabalho (39) pode ser utilizado para ajustar mais depressa aaltura do grampo da peça de trabalho (20). Depois de ajustar aaltura, aperte sempre com firmeza ahaste roscada do grampo da peça de trabalho (20) para fixar apeça de trabalho. Ajustar aprotecção (Fig. H) Ajuste sempre aprotecção ao tipo de corte específico.146

Quando serrar ângulos de esquadria e/ou bisel, tem de mover aprotecção ajustável (7), dependen- do da direcção de corte. Assim, apeça de trabalho é suportada sempre correctamente com apro- tecção seja quais forem as condições. Para fazê-lo:

1. Afrouxe oparafuso do batente da protecção

2. Ajuste aprotecção de acordo com ocorte preten-

dido. Para fazer cortes em esquadria ou rectos, é necessário mover aprotecção para dentro na direcção da lâmina (máximo de 8 mm) sem to- car-lhe. Para fazer cortes em bisel, é necessário mover aprotecção para fora apartir da lâmina (máximo de 8 mm) sem tocar-lhe;

3. Aperte oparafuso do batente da protecção ajus-

4. Para garantir que alâmina não entra em contacto

com aprotecção ajustável (31), é aconselhável fazer um teste do movimento da lâmina sem ligar amáquina. Regular oângulo de esquadria (Fig. A) Oângulo de esquadria pode ser ajustado entre 45° para aesquerda e 45° para adireita. Para uma regulação rápida e rigorosa de ângulos de esquadria utilizados com frequência, amesa da serra tem pre- definições de ângulos de 0°, 15°, 22,5°, 30° e 45°. Regular oângulo de esquadria

1. Afrouxe oparafuso do batente de regulação de

Rode amesa (10) para aesquerda e direita para oângulo pretendido, utilizando obotão de regu- lação de esquadria (13). Se preferir utilizar uma predefinição, apredefinição deve ser sentida para engrenar na lingueta da predefinição. Oângulo pode ser lido na régua para ângulo de esquadria (15) utilizando oindicador do ângulo de esquadria (16).

Aperte oparafuso do batente de regulação de esquadria (14). Regular oângulo de bisel (Fig. A, B) Oângulo de bisel pode ser regulado entre 0° e +45° para aesquerda. Para fazê-lo:

1. Afrouxe obotão de regulação de regulação do

2. Incline aserra com apega (2) até oindicador

(18) ler aposição pretendida na régua do ângulo de bisel (19);

Aperte obotão de regulação de regulação do bisel (21). Ligar/desligar amáquina (Fig. A)

• Para ligar amáquina, mantenha obotão de des- bloqueio (1) premido e, em seguida, carregue no botão para ligar/desligar (3).

• Para parar amáquina, liberte ointerruptor para ligar/desligar (3). Fazer um corte transversal (Fig. I, J) Siga estes passos para fazer um corte perpendicu- lar ao grão da madeira:

2. Coloque aprotecção ajustável na posição inte-

rior, na direcção da lâmina. Adistância máxima entre aprotecção ajustável (31) e alâmina da serra (6) é de 8 mm, como indicado na Figura J. Certifique-se de que aprotecção não toca na lâmina.

3. Fixe apeça de trabalho com firmeza;

4. Ligue amáquina. Certifique-se de que alâmina

da serra atingiu avelocidade máxima;

5. Em seguida, desça apega lentamente para que

alâmina da serra corta apeça de trabalho e passa através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe amáquina executar otrabalho;

6. Puxe apega com cuidado para cima novamente

e desligue-a, libertando ointerruptor. Fazer um corte de esquadria (Fig. J, K) Siga estes passos para fazer um corte em ângulo na superfície da madeira:

1. Ajuste oângulo de esquadria para aposição

pretendida e oângulo de bisel para 0°;

2. Coloque aprotecção ajustável na posição inte-

rior, na direcção da lâmina. Adistância máxima entre aprotecção ajustável (31) e alâmina da serra (6) é de 8 mm, como indicado na Figura J. Certifique-se de que aprotecção não toca na lâmina.

3. Fixe apeça de trabalho com firmeza;

4. Ligue amáquina. Certifique-se de que alâmina

da serra atingiu avelocidade máxima;

5. Em seguida, desça apega lentamente para que

alâmina da serra corta apeça de trabalho e passa através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe amáquina executar otrabalho;

6. Puxe apega com cuidado para cima novamente

Fazer um corte de bisel (Fig. L, M) Siga estes passos para fazer um corte em ângulo na extremidade da madeira:

1. Ajuste oângulo de esquadria para 0° e oângulo

de bisel para aposição pretendida;

2. Coloque aprotecção ajustável na posição ex-

terior, afastada da lâmina. Adistância máxima entre aprotecção ajustável (31) e alâmina da serra (6) é de 8 mm, como indicado na Figura M. Certifique-se de que aprotecção não toca na lâmina.

3. Fixe apeça de trabalho com firmeza. Asseg-

ure-se de que ogrampo da peça de trabalho é colocado no lado direito;

4. Ligue amáquina. Certifique-se de que alâmina

da serra atingiu avelocidade máxima;

5. Em seguida, desça apega lentamente para que

alâmina da serra corta apeça de trabalho e passa através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe amáquina executar otrabalho;

6. Puxe apega com cuidado para cima novamente

e desligue-a, libertando ointerruptor. Fazer um corte composto (Fig. M, N) Siga estes passos para fazer uma combinação de um corte de esquadria e bisel:

1. Ajuste oângulo de esquadria e oângulo de

bisel para aposição pretendida;

2. Coloque aprotecção ajustável na posição ex-

terior, afastada da lâmina. Adistância máxima entre aprotecção ajustável (31) e alâmina da serra (6) é de 8 mm, como indicado na Figura M. Certifique-se de que aprotecção não toca na lâmina.

3. Fixe apeça de trabalho com firmeza. Asseg-

ure-se de que ogrampo da peça de trabalho é colocado no lado direito;

4. Ligue amáquina. Certifique-se de que alâmina

da serra atingiu avelocidade máxima;

5. Em seguida, desça apega lentamente para que

alâmina da serra corta apeça de trabalho e passa através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe amáquina executar otrabalho;

6. Puxe apega com cuidado para cima novamente

e desligue-a, libertando ointerruptor. Ajustar obatente de profundidade (Fig. O) Obatente de profundidade pode ser ajustado para limitar aprofundidade de corte. Isto pode ser utilizado para serrar facilmente uma ranhura. Para fazê-lo:

1. Afrouxe aporca serrilhada para regular

2. Ajuste obotão de regulação de profundidade

(22) para aprofundidade pretendida;

Aperte aporca serrilhada para regular aprofundi- dade (40). Ligar/desligar olaser (Fig. B) Carregue no interruptor do laser (41) para ligar ou desligar olaser. Regulação por incrementos Antes de efectuar qualquer tarefa de ajuste, desligue aficha de alimentação. Para garantir um corte rigoroso, as regulações básicas da serra devem ser verificadas e ajusta- das antes da primeira utilização, bem como as necessárias após utilização intensiva. Para fazê-lo, são necessárias ferramentas especiais adequa- das. Odepartamento pós-vendas da Vonroc ajuda aefectuar este trabalho de maneira rápida e fiável. Regulação do laser por incrementos (Fig. Q) Nota: Para testar ofuncionamento do laser, aferramenta eléctrica deve ser ligada à fonte de alimentação. Quando regular olaser (por exemplo, quando mover obraço da ferramenta), nunca carregue no interruptor para ligar/ desligar. Oarranque acidental da ferramen- ta eléctrica pode causar ferimentos. Se olaser (17) deixar de indicar alinha de corte correcta, pode regular olaser novamente. Para fazê-lo:

1. Afrouxe os parafusos de regulação do laser (42);

2. Regule olaser, movendo-oaté ofeixe laser

tocar nos dentes da lâmina da serra (6);

3. Aperte os parafusos de regulação do laser (42).148

Regulação por incrementos do ângulo de bisel de 0° (Fig. Q, R)

2. Baixe apega (2) e fixá-la utilizando obotão de

bloqueio da posição (33);

3. Regule um calibre de ângulo para 90° e colo-

que-oem cima da mesa (10), como indicado na Figura R. Aperna do calibre de ângulo deve estar alinhada com alâmina da serra (6), ao longo de todo ocomprimento;

5. Regule oparafuso do batente do ângulo de

bisel de 0° (28) até aperna do calibre de ângulo ficar alinhada com alâmina da serra ao longo de todo ocomprimento;

6. Volte aapertar aporca de travamento do ângu-

lo de bisel de 0° (44). Em seguida, verifique aposição do indicador de ângulo (18). Se necessário, afrouxe oponteiro com uma chave de fendas Philips, regule para aposição 0° na régua do ângulo de bisel (19) e aperte de novo oparafuso de fixação. Regulação por incrementos do ângulo de bisel de 45° (Fig. Q, S)

2. Baixe apega (2) e fixá-la utilizando obotão de

bloqueio da posição (33);

3. Regule um calibre de ângulo para 90° e colo-

que-oem cima da mesa (10), como indicado na Figura R. Aperna do calibre de ângulo deve estar alinhada com alâmina da serra (6), ao longo de todo ocomprimento;

5. Regule oparafuso do batente do ângulo de bi-

sel de 45° (27) até aperna do calibre de ângulo ficar alinhada com alâmina da serra ao longo de todo ocomprimento;

6. Volte aapertar aporca de travamento do ângu-

lo de bisel de 45° (43). Em seguida, verifique aposição do indicador de ângulo (18). Se necessário, afrouxe oponteiro com uma chave de fendas Philips, regule para aposição 45° na régua do ângulo de bisel (19) e aperte de novo oparafuso de fixação. Regulação por incrementos do ângulo de esquadria de 0° (Fig. T, U)

1. Regule um calibrador de ângulo de 0° na mesa

(10) e posicione-oentre aprotecção (8) e alâmi- na da serra (6);

2. Aperna do calibrador de ângulo deve ficar

alinhada com alâmina da serra (6) ao longo do comprimento;

3. Afrouxe os dois parafusos da protecção (32) e

regule aprotecção (8) até aperna do calibre de ângulo ficar alinhada com alâmina da serra ao longo de todo ocomprimento;

Volte aapertar os dois parafusos da protecção (32) novamente. Em seguida, verifique aposição do indicador de ângulo (16). Se necessário, afrouxe oponteiro com uma chave de fendas Phi- lips, regule para aposição 0° na régua do ângulo de esquadria (15) e aperte de novo oparafuso de fixação.

Certifique-se sempre de que amáquina não está ligada à rede eléctrica quando efectuar tarefas de manutenção no mecanismo. Limpe acarcaça da máquina com regularidade com um pano macio, de preferência após cada uti- lização. Certifique-se de que as aberturas de ven- tilação não têm pó ou sujidade. Retire asujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produ- tos químicos danificam os componentes sintéticos. Limpeza dos resguardos de protecção Antes de utilizar amáquina, verifique sempre se oresguardo de protecção (4) e oresguardo de protecção retráctil (5) apresentam resíduos. Retire aserradura e as lascas utilizando uma escova ou uma ferramenta semelhante. Substituir ainserção da mesa Substitua de imediato as inserções de mesa danificadas.PT

Se uma inserção da mesa (12) estiver danificada, há orisco de peças pequenas fiquem presas entre ainserção da mesa e alâmina da serra, bloquean- do alâmina da serra. Para substituir ainserção da mesa:

1. Retire os parafusos da inserção da mesa com

uma chave de fendas Philips. Se necessário, regule oângulo de esquadria e bisel para ter acesso aestes parafusos;

2. Retire ainserção da mesa;

3. Instale anova inserção da mesa;

4. Aperte os parafusos com uma chave de fendas

Philips. AMBIENTE Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequa- dos. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjun- to com os resíduos domésticos. De acordo com adirectiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos e ares- pectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é apartir da data de compra original. Se oproduto apresentar qual- quer falha durante este período devido aqualquer defeito no material e/ou de mão-de-obra, contacte aVONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se aferramenta foi utilizada de maneira abusi- va, indevida ou amanutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui aúnica garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. AVONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limit- ados areparar ou substituir as unidades ou peças que não estejam em conformidade. Oequipamento e omanual do utilizador estão sujeitos aalterações sem aviso prévio. As especifi- cações podem ser alteradas sem aviso prévio.150
