HASZNÁLATI ÚTMUTATÓ MS503AC Vonroc

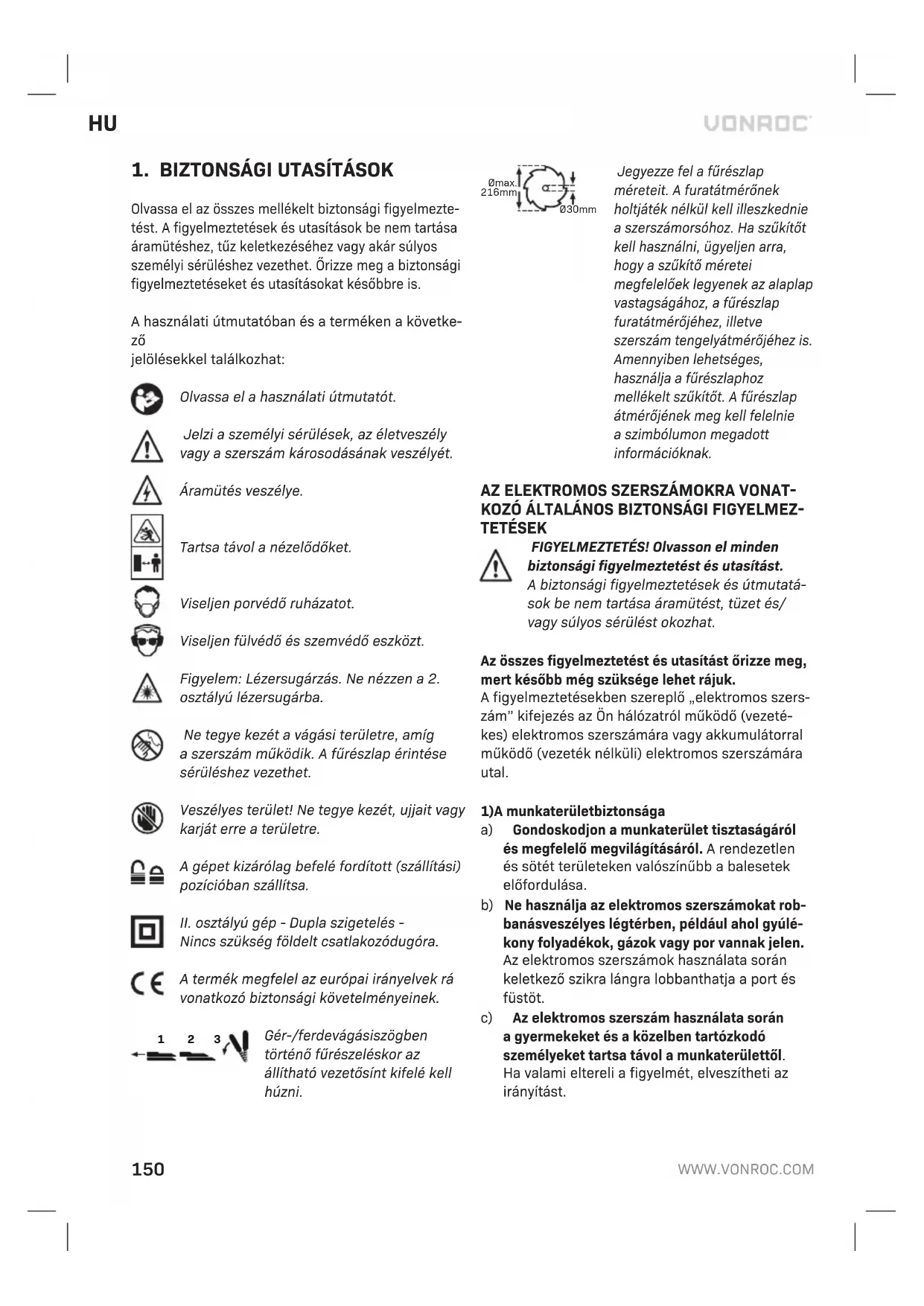

HU Az eredeti használati útmutató fordítása 150

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Örizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő

jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Áramütés veszélye.

Tartsa távol a nézelődőket.

Viseljen porvédő ruházatot.

Viseljen fülvédő és szemvédő eszközt.

Figyelem: Lézersugárzás. Ne nézzen a 2. osztályú lézersugárba.

Ne tegye kezét a vágási területre, amíg a szerszám működik. A fűrészlap érintése sérüléshez vezethet.

Veszélyes terület! Ne tegye kezét, ujjait vagy karját erre a területre.

A gépet kizárólag befelé fordított (szállítási) pozícióban szállítsa.

II. osztályú gép - Dupla szigetelés - Nincs szükség földelt csatlakozódugóra.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

Gér-/ferdevágásiszögben történő fűrészeléskor az állítható vezetősínt kifelé kell húzni.

Jegyezze fel a fűrészlap méreteit. A furatátmérőnek holtjáték nélkül kell illeszkednie a szerszámorsóhoz. Ha szűkítőt kell használni, ügyeljen arra, hogy a szűkítő méretei megfelelőek legyenek az alaplap vastagságához, a fűrészlap furatátmérőjéhez, illetve szerszám tengelyátmérőjéhez is. Amennyiben lehetséges, használja a fűrészlaphoz mellékelt szűkítőt. A fűrészlap átmérőjének meg kell felelnie a szimbólumon megadott információknak.

AZ ELEKTROMOS SZERSZÁMOKRA VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZ-TETÉSEK

FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és utasítást.

A biztonsági figyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes figyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámára utal.

1) A munkaterületbiztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a figyelmét, elveszítheti az irányítást.

2) Elektromosbiztonság

a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámokhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste födelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. A szerszámgépbe kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja erőszakosan a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) A szerszámgép kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha a szerszámgépet minden képpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.

3)Személyibiztonság

a) A szerszámgép használata során maradjon éber, koncentráljon az éppen végzett müveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon szerszámgépet. A elektromos termékek használata közben egyetlen pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.

c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá az elektromos szerszámot, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. A szerszámgép forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám biztonságosabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.

c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos szerszám véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszámok rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, ninc-senek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A nem megfelelően karban-tartott elektromos termékek számos balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörülmények és az elvégzendő feladat figyelembevételével. Ha a szerszámgépet a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltöt használja. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.

c) Amikor nem használja az akkucsomagot, tartsa azt távol minden fémes tárgytól, például tűző-kapocstól, érmétől, kulstól, szögtől, csavartól és minden más apró fémtárgytól, amely az érintkezőket rövidre zárhatná. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Nem előírásszerű körülmények között az akku- mulátorból folyadék szivároghat; kerülje a vele való érintkezést. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból szár- mazó folyadék bőrizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hőmérséklettöl óvja az akkucsomagot és a szerszámot. Ha tűznek vagy 130 °C-on felüli hőmérsékletnek teszi ki, robbanást okozhat. TARTSA SZEM ELÖTT: a „130 °C”,„265 °F"-nak (Fahrenheit fok) felel meg.
g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszámot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.

6)Szerviz

a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a villamos kéziszerszám továbbra is biztonságos marad.

b) Sérült akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.

SPECIFIKUS BIZTONSÁGI ÚTMUTATÁSOK

- A gérfűrészek fa vagy fához hasonló anyagok vágására készültek, nem használhatók csiszolóvágó fűrésztárcsával vasfémek (pl. pálcák, rudak, gerendák stb.) fűrészeléséhez. A csiszolásnál keletkező portól beragadnak a mozgó alkatrészek, mint például az alsó védőburkolat. A csiszolóvágásnál keletkező szikráktól pedig megég az alsó védőburkolat, a réslap és egyéb műanyag alkatrészek.

• Amikor lehetséges, támassza meg leszorítókkal a munkadarabot. Ha kézzel támasztja, a kezét mindig legalább 100 mm távolságra tartsa a fűrésztárcsa mindkét oldalától. Ezzel a fűrésszel ne vágjon olyan munkadarabot, amely túl kicsi ahhoz, hogy biztonságosan rögzítsék vagy kézzel tartsák. Ha a kezét a fűrésztárcsához túl közel tartja, nagyobb annak a kockázata, hogy a tárcsa sérülést okozzon.
• A munkadarabnak mozdulatlanul kell állnia, és le kell szorítani, vagy a vezetősínhez és az asztalhoz kell szorítani. Ne tolja a munkadarabot a fűrésztárcsába, és semmiképpen ne végezzen „szabadkezes” vágást. A nem rögzített vagy mozgó munkadarabok nagy sebességgel elrepülhetnek, és sérülést okozhatnak.
• Tolja át a fűrészt a munkadarabon. Ne húzza át a munkadarabon. Vágás előtt emelje fel a fűrészfejet, húzza munkadarab fölé még vágás nélkül, majd indítsa be a motort, nyomja le a fűrészfejet, és tolja át a fűrészt a munkadarabon. Ha húzás közben vág, a fűrésztárcsa valószínűleg felmászik a munkadarab felső részére, és a fűrésztárcsa-szerelvényt nagy erővel a kezelő felé löki.
• Soha ne tegye keresztbe a két kezét a szándékolt vágási vonal felett sem a fűrésztárcsa előtt, sem mögötte. Ha keresztbe tett kezekkel támasztja a munkadarabot, azaz ha a fűrésztárcsa jobb oldalához a bal kezével tartja, vagy fordítva, az nagyon veszélyes.
• Ne nyúljon kézzel a vezetősín mögé 100 mmél közelebb a fűrésztárcsa egyik oldalán sem a fahulladék eltávolítása céljából, sem más okból, amíg a fűrésztárcsa forgásban van. Nem látható tisztán, hogy a keze mennyire van közel a forgó fűrésztárcsához, és súlyos sérülést szenvedhet.
• Fűrészelés előtt vizsgálja át a munkadarabot. Ha a munkadarab hajlott vagy megvetemedett, a külső hajlott részét szorítsa a vezetősínhez. Mindig győződjön meg arról, hogy nincs rés a munkadarab, a vezetősín és az asztal között a vágási vonal mentén. A hajlott vagy megvetemedett munkadarabok megcsavarodhatnak vagy elmozdulhatnak, amitől vágás közben elakadhat a forgó fűrésztárcsa. Szögek vagy más idegen tárgyak ne legyenek a munkadarabban.
• Addig ne használja a fűrészt, amíg az asztalon a munkadarabon kívül vannak más szerszámok, fahulladékok stb. is. Az apró törmelék és laza fadarabkák vagy más tárgyak hozzáérhetnek

a forgó fűrésztárcsához, és nagy sebességgel elrepülhetnek.

• Egyszerre csak egy munkadarabot fürészeljen. Egymásra rakott munkadarabokat nem lehet kellően leszorítani vagy megtámasztani, ezért azokban vágás közben elakadhat a fürésztárcsa.
• Használat előtt gondoskodjon arról, hogy a gérfűrész egyenletes, szilárd munkafelületre legyen helyezve. Egyenletes és szilárd munkafelületen kisebb annak a kockázata, hogy a fűrész instabillá válik.
• Tervezze meg a munkát. Ferde- és gérvágási beállítás cseréjekor minden esetben gondoskodjon arról, hogy az állítható vezetősín helyesen legyen beállítva a munkadarab támasztásához, és ne legyen a fűrésztárcsa vagy a védőszerkezetet útjában. Álló motorral, és amikor nincs az asztalon munkadarab, végezzen egy teljes „szimulált” vágást, meggyőződve arról, hogy nem áll fenn semmilyen akadály vagy a vezető elvágásának veszélye.
• Az asztalfelületnél szélesebb vagy hosszabb munkadarab esetén biztosítson megfelelő támasztékot, pl. asztaltoldatot, fűrészbakot stb. A gérfűrész asztalnál hosszabb vagy szélesebb munkadarabok megbillenhetnek, ha nincsenek biztonságosan megtámasztva. Ha a levágott darab vagy a munkadarab megbillen, az me-gemelheti az alsó védőburkolatot, vagy a forgó fűrészlap elrepítheti a levágott darabot.
• Emberi segítséget ne vegyen igénybe asztaltoldat vagy más támaszték helyett. A munkadarab instabil megtámasztása miatt vágás közben elakadhat a fűrésztárcsa, vagy elmozdulhat a munkadarab, ami Önt és segítőtársát a forgó fűrésztárcsához húzhatja.
• A levágott darab semmiképpen nem szorulhat vagy nyomódhat a forgó fűrésztárcsához. Ha szűk a hely, azaz például, amikor hosszütközőket használ, a levágott darab a fűrésztárcsához ékelődhet, és elrepülhet.
• Kerek munkadarabokat (pl. rudak, csövek) mindig támasszon meg szorítóval vagy más szerelékkel. A rudak hajlamosak vágás közben elfordulni, amitől a fűrésztárcsa „harap”, és a munkadarabot az Ön kezével együtt magához húzza.

• Várja meg, hogy a fűrésztárcsa felgyorsuljon a teljes fordulatszámára, és csak azután érintse a munkadarabhoz. Ettől kisebb lesz annak kockázata, hogy elrepül a munkadarab.

• Ha a munkadarab vagy a fűrésztárcsa beszorul, kapcsolja ki a gérfűrészt. Várja meg minden mozgó alkatrész leállását, húzza ki a fűrész dugaszát a konnektorból, és/vagy vegye ki belőle az akkucsomagot. Ezután szabadítsa ki a beszorult anyagot. Ha beszorult a munkadarab, és Ön folytatja a fűrészelést, elvesztheti a szerszám feletti uralmát, vagy károsíthatja a gérfűrészt.

• A vágás befejezése után engedje el a kapcsolót, tartsa a fűrésztfejet lefelé, várja meg a fűrésztárcsa leállását, és csak azután távolítsa el a levágott darabot. Veszélyes, ha a kezével hozzáér az üresen járó fűrésztárcsához.
• Erősen tartsa a fogantyút, amikor nem teljes vágást végez, vagy amikor elengedi a kapcsolót, mielőtt a fűrészfej teljesen az alsó helyzetében van. A fűrész fékező funkciója okozhatja azt, hogy a fűrészfej hirtelen ereszkedik le, ami sérülésveszélyes.
• Tartsa tisztán a munkaterületet. Az anyagkeverékek különösen veszélyesek. A könnyű fémpor meggyulladhat vagy robbanhat.
• Ne használjon tompa, repedt, meghajlott vagy sérült fürésztárcsákat. Az életlen vagy helytelenül felszerelt fürésztárcsák használata sekély bemetszést, túl nagy sürlódást, a tárcsa elakadását és visszarúgást okozhat.
• Ne használjon nagy sebességű acélból (HSS) készült fűrésztárcsát. Azok könnyen törnek.
• Mindig megfelelő méretű, alakú és rögzítőnyílású (rombusz vagy kerek) tárcsát használjon. Ha olyan tárcsát szerel a fűrészre, amely nem illeszkedik tökéletesen, az excentrikusan fog járni, és a kezelő elveszítheti a szerszám feletti uralmát.
• A beépített lézert ne cserélje más típusúra. Az ezzel az elektromos szerszámmal nem kompatibilis lézer emberre veszélyes lehet.
• Addig soha ne távolítsa el a forgácsot, fadarabkákat a vágási területről, amíg az elektromos szerszám működésben van. Először mindig állítsa vissza a szerszám karját a semleges helyzetébe, és csak ezt követően kapcsolja ki a gépet.
• A munkavégzés után hagyja kihülni a fürésztárcsát, mielőtt megérintené. A fürésztárcsa munkavégzés közben felforrósodik.
• Soha ne tegye felismerhetetlenné a gépen található figyelmeztető jelzéseket.

• Ha a lézersugár a szemébe jut, csukja be a szemét, és azonnal fordítsa el a fejét a sugár útjából.

• Ne nézzen optikai eszközzel (pl. távcsővel) a sugárforrásra. Attól károsodhat a szem.

• A lézernyalábot ne irányítsa olyan személyekre, akik éppen távcsövet vagy ahhoz hasonló eszközt használnak. Attól károsodhat a szemük.
• Ne végezzen semmilyen módosítást a lézerberendezésen. A jelen kezelési útmutatóban megadott opciók alapján használható biztonságosan.
• Ne álljon a fűrésztárcsával egy vonalban az elektromos szerszám előtt. Mindig a fűrésztárcsa oldalához álljon. Ezzel védi testét az esetleges visszarúgástól.
• Kezét, ujjait és karját tartsa távol a forgó fűrésztárcsától.
• Ne tegye keresztbe a kezét, amikor a szerszám karja előtt van.
• Kerülje a fűrészfogak túlmelegedését. Ha túlmelegedtek, állítsa le a fűrészt. A fűrészt további használata előtt hagyja kihülni a fűrésztárcsát.
• A sérült vagy kopott fűrésztárcsát azonnal cserélje ki.
• Csak a kézikönyvünkben megadott müszaki követelményeknek megfelelő és az EN 847-1 szabvány szerint tesztelt és jelöléssel ellátott fűrésztárcsákat használjon.
• Fűrészeléshez a görbe vagy kerek munkadarabokat különösen biztonságosan kell rögzíteni elmozdulás ellen. A vágási vonalnál nem lehet rés a munkadarab, a vezetősín és a fűrészasztal között. Szükség esetén speciális szerelékeket kell készítenie.

Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
• Csak olyan hosszabbító kábelt használjon, amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm2 vastag. Ha te-kercset használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.

2. A GÉP ISMERTETÉSE

Rendeltetése

Ez a szerszám helyhez kötött gépként a fában hosszanti és keresztirányú egyenes vágások készítésére alkalmas szálirányban és azzal szemben. -45°-

tól +45°-ig terjedő gérszögben és 0°-tól +45°-ig terjedő ferdevágási szögben való fűrészelést tesz lehetővé. A beépített fűrészpengével ellátott elektromos szerszám kapacitása megfelelő kemény- és puhafa, valamint forgácslap és farostlemez fűrészeléséhez. A fűrészpenge nem alkalmas tűzifa vágására. Ne használja a fűrészt az útmutatóban leírtaktól eltérő anyagok fűrészelésére.

MÜSZAKI ADATOK

Modellazonosító MS503AC
Feszültség 220-240 V
Frekvencia 50 Hz
Felvett teljesítmény	1400 W S1 - 1700 W S625%*
Üresjáratí fordulatszám 4900/min
Gérszög -45° <> +45°
Ferdevágási szög	-45° <> 0° balra, egyszeri ferdevágás
A fűrészpenge műszaki jellemzői:ÁtmérőAz alappenge vastagságaVágás szélességeFuratátmérőFogak száma	∅ 216 mm1,6 mm2,8 mm∅ 30 mm40T
A fűrész kapacitása (magas-ság x szélesség):Gérszög 0° - Ferdevágási szög 0°Gérszög 0° - Ferdevágási szög 45°Gérszög 45° - Ferdevágási szög 0°Gérszög 45° - Ferdevágási szög 45°	60 x 115 mm25 x 115 mm60 x 80 mm25 x 80 mm
Munkadarab minimális mérete	3 x 10 mm
A lézer műszaki adatai:OsztályHullámhosszTeljesítmény	2650 nm< 1 mW
Súly 6,9 kg
Lpa (hangnyomásszint) 92,7 +3 dB(A)
Lwa (hangteljesítményszint) 103,7 +3 dB(A)
Rezgési érték <2.5 m/s2

* S6, folyamatos működésű időszakos üzemelés. Egyforma üzemciklusok, ahol egy terheléses időszakot üresjárat követ. Futási idő 10 perc; az üzemciklus a futási idő 25%-a.

Rezgés értékek

A használati útmutatóban megadott rezgéski-bocsátási értékek mérése az EN 60745 szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen

• ha a szerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
• azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját

LEÍRÁS

A szövegbeli számok a 2–6. oldal képeire utalnak.

1. Reteszgomb
2. Fogantyú
3. Üzemi kapcsoló
4. Védőburkolat
5. Visszahúzható védőburkolat
6. Fúrészlap
7. Állítható vezetősín
8. Vezetősín
9. Asztaltoldat
10. Asztal
11. Rögzítőfuratok
12. Réslap
13. Gérszög állítógombja
14. Gérszög rögzítőcsavarja
15. Gérskála
16. Gérszög mutató
17. Lézer
18. Ferdeszög mutató
19. Ferdeszög skála
20. Munkadarab-befogó
21. Ferdeszög állítógombja
22. Mélységállító csavar
23. Porzsák
24. Hordfogantyú

25. Fürészpor-elvezető csonk

26. Hátsó borulásvédő

27. 45°-os ferdeszög ütközöcsavarja
28. 0°-os ferdeszög ütközöcsavarja
29. Munkadarab-leszorító rögzítőcsavarja
30. Imbuszkulcs
31. Állítható vezetősín rögzítőcsavarja
32. Vezetősín állítócsavarja
33. Helyzetrögzítő gomb
34. Csavarok
35. Rögzítőcsavar
36. Szorítóperem
37. Szorítócsavar
38. Tengelyrögzítő
39. Munkadarab-befogó gombja
40. Mélységállító csavaros anyája
41. HU lézerkapcsoló
42. Lézerállító csavarjai
43. 45°-os ferdeszög rögzítőanyája
44. 0°-os ferdeszög rögzítőanyája

3. ÖSSZESZERELÉS

Mielőtt bármilyen munkát végezne a gépen, húzza ki a hálózati csatlakozódugaszt a konnektorból.

A gérszög állítógombjának felszerelése (A ábra)

Szerelje fel a gérszög állítógombját (13) egyszerűen az óramutató járásával megegyező irányba csavarva a menetben.

A hordfogantyú felszerelése (E ábra)

1. Szerelje fel a fogantyút a gép tetejére az E ábrán látható módon.
2. Csillagcsavarhúzóval húzza meg a csavarokat.

Szállítási helyzet (B, C ábra)

A különféle munkaterületekre történő szállításnál a helyzetrögzítő gombnak (33) köszönhetően könnyebben mozgatható a szerszám.

Kioldás szállítási helyzetből (munkahelyzet)

1. Nyomja finoman lefelé a fogantyút (2).
2. Húzza ki teljesen a helyzetrögzítő gombot (33), fordítsa el, és rögzítse a helyén.
3. Lassan mozgassa a fogantyút (2) felfelé.

Rögzítés szállítási helyzetben (szállítási helyzet)

Mielőtt szállítási helyzetben rögzíti, ügyeljen arra, hogy a mélységállító csavar (22) korlátlan mélységre legyen állítva. A fogantyú (2) így teljesen mozgatható lefelé anélkül, hogy a mélységütközőhöz érne. Ezenkívül szereljen le minden olyan tartozékot, amely nem rögzíthető biztonságosan a géphez.

1. Nyomja le teljesen a fogantyút (2).
2. Először húzva, majd elfordítva rögzítse a helyzetrögzítő gombot (33).
3. Tekerje fel a tápkábelt, és kösse a mellékelt kábel rendszerezőhöz.

Miután szállítási helyzetben rögzítette a gépet, a hordfogantyújánál (24) fogva biztonságosan szállíthatja.

Csak a hordfogantyújánál, és soha ne a védőburkolatainál fogva szállítsa.

Helyhez kötött gép telepítése (A, B, D ábra)

A biztonságos kezelés érdekében az elektromos szerszámot sima, stabil munkafelületre (pl. munkapadra) szerelje használat előtt. Három módon szerelheti fel:

1. Munkapadra

Ilyen esetben a gépet alkalmas csavarokkal kell rögzíteni a munkapadhoz. Ehhez használja fel a négy csavarfuratot (11). Amint a D ábra szemlélteti.

2. Kiegészítő keretre

Olvassa el a fűrészállványhoz mellékelt össze figyelmeztetést és útmutatást. A figyelmeztetések és útmutatások be nem tartása áramütéshez, tűz keletkezéséhez és/vagy súlyos személyi sérüléshez vezethet.

Helyesen szerelje össze a fűrészállványt, mielőtt rászerelné az elektromos szerszá-mot. A feldőlés kockázatának elkerülése végett fontos a helyes összeszerelés.

Ilyen esetben a gépet csavarokkal kell rögzíteni a kiegészítő kerethez. Ehhez használja fel a négy csavarfuratot (11). A kiegészítő keretet 4 csavarral kell egy legalább 1 négyzetméter felületű padlólemezhez erősíteni. Szerelje az elektromos szerszá-mot szállítási helyzetében a fűrészállványra.

3. Rugalmas telepítés

Ezt a fajta telepítést nem javasolja a gyártó.

Ha különleges körülmények miatt nem lehet sima és stabil munkafelületre szerelni az elektromos szerszámot, rögtönzött megoldásként felállíthatja a billenésvédökkel.

A borulásvédő nélkül nem lesz stabil az elektromos szerszám, és felborulhat, különösen akkor, amikor maximális gérszöggel és/vagy ferdeszöggel fürészel.

- Lazítsa meg a gép alján lévő csavarokat (34) csillagcsavarhúzóval, ahogyan az F ábrán látható. Szerelje fel a hátsó borulásvédőt (26) az F ábrán látható módon. Ezután húzza meg ismét a csavarokat (34).

A védőburkolat ellenőrzése (A ábra)

A visszahúzható védőburkolat (5) véd a fűrésztárcsa véletlen megérintésétől és a repülő forgácstól. Használat előtt ellenőrizni kell, hogy helyesen működik-e a fűrésztárcsa védőburkolata. Ehhez húzza a fogantyút (2) lefelé, és ellenőrizze az alábbiakat:

• A visszahúzható védőburkolat (5) biztosítsa a fűrésztárcsa (6) útját anélkül, hogy az más alka-trészekhez is hozzáérne.
• Amikor a fürészt felfelé, a kezdőhelyzetbe állítja, a visszahúzható védőburkolatnak (5) automatikusan fednie kell a teljes fürésztárcsát (6).

Fürészlap cseréje (G ábra)

Mielőtt bármilyen munkát végezne a gépen, húzza ki a hálózati csatlakozódugaszt a konnektorból.

A fűrészlap felszereléséhez viseljen védőkesztyűt. A fűrészlap megérintése sérülést eredményezhet.

Csak olyan fűrészlapot használjon, amely megfelel a kezelési útmutatóban megadott jellemző adatoknak. Csak olyan fűrészlapot használjon, amelyen a gépen megadott sebességgel azonos vagy annál magasabb fordulatszám van megadva.

Semmilyen körülmények között ne használjon csiszolókorongot vágóeszközként.

Fűrészlap cseréje előtt nyomatékosan ajánlott a gérszöget és a ferdevágási szöget 0°-ra állítani. Ennek elmulasztása esetén korlátozódhat a hozzá-férés.

A fürészlap leszerelése

1. Rögzítse a fűrészt felfelé irányuló helyzetben a helyzetrögzítő gomb (33) segítségével;
2. Lazítsa meg a rögzítőcsavart (35) egy csillagcsavarhúzóval a G1 ábrán látható módon; FIGYELMEZTETÉS! Ne távolítsa el teljesen a rögzítőcsavart (35), csak lazítsa meg.
3. Hajtsa felfelé a visszahúzható védőburkolatot (5), amíg a szorítócsavar (37) szabadon hozzá-férhetővé válik a G2 ábrán látható módon;
4. Helyezze az imbuszkulcsot a szorítócsavarba (37). A visszahúzható védőburkolat (5) kiold-ható, ráhajlik az imbuszkulcsra.
5. Forgassa el a szorítócsavart (37) az imbusz- kulccsal (30), és ezzel egyidejűleg nyomja meg a tengelyrögzítőt (38), amíg be nem reteszelő- dik.
6. Tartsa erősen a tengelyrögzítót (38), és az óramutató járásával megegyező irányban elforgatva lazítsa meg a szorítócsavart (37) (bal oldali menet).
7. Távolítsa el a szorítócsavart (37) és a szorítóperemet (36). Ezután a fűrészlap (6) eltávolítható.

A fürészlap felszerelése

A fűrészlap felszerelésekor ügyeljen arra, hogy a fogak vágási iránya (a fűrészlapon lévő nyíl iránya) megegyezzen a védőburkolaton lévő nyíl irányával (4).

A fürészlap (6) felszerelésekor ellenőrizze, hogy az szabadon forog-e a réslapban (12) mind 0°-os, mind 45°-os szögbeállításnál.

1. Tisztítsa meg a fűrészlapot és az összes összeszerelendő rögzítő alkatrészt.
2. Lazítsa meg a rögzítőcsavart (35) egy csillagcsavarhúzóval a G1 ábrán látható módon; FIGYEL-MEZTETÉS! Ne távolítsa el teljesen a rögzítőcsavart (35), csak lazítsa meg.
3. Hajtsa felfelé a visszahúzható védőburkolatot (5), amíg a szorítócsavar (37) szabadon hozzá-férhetővé válik a G2 ábrán látható módon;
4. Helyezze az imbuszkulcsot a szorítócsavarba (37). A visszahúzható védőburkolat (5) kioldható, ráhajlik az imbuszkulcsra.
5. Szerelje fel a szorítópermet (36). Győződjön meg arról, hogy a szorítóperem lapos oldalai megegyeznek a penge tengelyének lapos oldalaival. Győződjön meg arról is, hogy a szorítóperem domború oldala kívülre van szerelve.
6. Szerelje fel a szorítócsavart (37), és forgassa el imbuszkulcs segítségével, miközben benyomja a tengelyrögzítőt (38), amíg be nem reteszelődik.
7. Tartsa erősen a tengelyrögzítót (38), és az óra-mutató járásával ellentétes irányban elforgatva rögzítse a szorítócsavart (37).

Porelszívás (A, B, V, W ábra)

Biztosítson jó szellőzést a munkaterületen.

Viseljen porvédő ruházatot.

Ólomtartalmú festékek és egyes fafajták pora ártalmas lehet az emberi egészségre. Az ilyen por belégzése allergikus reakciókat és/vagy légúti betegségeket okozhat a fűrész használójának vagy a közelben tartózkodóknak. Bizonyos porok, pl. a tölgy- és bükkfa fűrészpora rákkeltőnek van minősítve, különösen akkor, ha a fát adalékokkal (kromát, tartósítószer) kezelték. Nyomatékosan ajánljuk, hogy ahol csak lehetséges, alkalmazzon az anyaghoz megfelelő porelszívó rendszert.

Kerülje el a por felhalmozódását a munkaterületen. A por könnyen gyullad.

A munkadarabról leváló fűrészpor, forgács vagy egyéb részecskék eltorlaszolhatják a porelszívó rendszert. Ezért azt rendszeresen tisztítani kell. A következő módon tegye:

1. Válassza le a gép dugaszát az áramforrásról.

2. Várja meg a fűrésztárcsa teljes leállását.

3. Szükség esetén szüntesse meg az esetleges eltömódést.

A porzsák felszerelése (V ábra)

Nyomja meg a porzsákon (23) található kapcsot, és csúsztassa rá a porzsákot a gép hátulján található fűrészpor-elvezető csonkra (25). A porzsák a kapocs elengedésekor a helyén marad.

Porelszívó csatlakoztatása (W ábra)

A felszívandó porhoz megfelelő porelszívót használjon.

Az egészségre különösen ártalmas vagy rákkeltő száraz por felszívásához speciális porelszívót használjon.

A porelszívó tömlőjét a fűrészpor-elvezető csonkhoz (25) csatlakoztathatja. E célból egyszerűen csak csatlakoztassa a porelszívó tömlőjét a porelszívó kimenethez.

4. KEZELÉS

A gép bekapcsolása előtt mindig ellenőrizze, helyesen van-e felszerelve a fűrésztárcsa. A fűrésztárcsának könnyedén kell forognia.

Használat előtt mindig ellenőrizze a védőburkolatokat.

Minden fűrészelés előtt meg kell bizonyosodni arról, hogy a fűrésztárcsa egyáltalán nem ér a vezetősínhez, a munkadarab-leszorítóhoz vagy a gép más részeihez. Szerelje le, vagy megfelelően állítsa be az esetleges segédütközőket.

A munkadarab megtámasztása (H ábra)

A munkadarabokat mindig kellően meg kell támasztani. Az asztaltoldatok (9) bal és jobb oldalon további támasztékot nyújtanak a munkadarab számára.

Extra hosszú munkadarabok fűrészelésénél a hosszú munkadarab szabad vége alá kell helyezni valamit, vagy meg kell támasztani.

A munkadarab leszorítása (H ábra)

A munkadarabokat mindig erösen le kell szorítani. A munkadarab-leszorító (20) a munkadarabtól balra és jobbra helyezhető el. A következő módon tegye:

1. Ügyeljen arra, hogy a munkadarab erősen szoruljon hozzá a vezetősínhez (8).
2. Illessze be a mellékelt munkadarab-leszorítót (20) az erre a célra szolgáló egyik furatba, amint a H ábrán látható;
3. Állítsa a munkadarab-leszorító (20) menetes rúdját a munkadarab magasságához.
4. Húzza meg erősen a munkadarab-leszorító (20) menetes rúdját, hogy rögzítse a munkadarabot a helyén. Meglazításához egyszerűen oldja ki a munkadarab-leszorító (20) menetes rúdját.

A munkadarab-leszorító gombjával (39) gyorsabban állíthatja be a munkadarab-leszorító (20) magasságát. A magasság beállítása után mindig húzza meg erősen a munkadarab-leszorító (20) menetes rúdját, hogy rögzítse a munkadarabot a helyén.

A vezetősín beállítása (H ábra)

Mindig az adott vágástípushoz állítsa be a vezetősínt.

Gér-/ferdevágási szögben történő fűrészeléshez a vágás irányától függően mozgassa az állítható vezetősínt (7). Ily módon a vezetősín minden körülmény mellett megfelelően támasztja a munkadarabot. A következő módon tegye:

1. Lazítsa meg az állítható vezetősín rögzítőcsavarját (31).
2. A kívánt vágásnak megfelelően állítsa be a vezetősínt. Gér- és egyenes vágáshoz a vezetősínnek befelé kell mozognia a fűrésztárcsa felé (legfeljebb 8 mm-re) anélkül, hogy hozzáérne. Ferdevágáshoz a vezetősínnek kifelé kell mozognia a fűrésztárcsától távolodva (legfeljebb 8 mm-re) anélkül, hogy hozzáérne.
3. Húzza meg az állítható vezetősín rögzítőcsavarját (31).
4. Annak érdekében, hogy a fűrésztárcsa ne érjen az állítható vezetősínhez (31), ajánlatos a gép bekapcsolása nélkül letesztelni a fűrésztárcsa mozgásának útját.

A gérszög beállítása (A ábra)

A gérvágási szög mind a bal, mind a jobb oldalon 45-45°-ra állítható be. A leggyakrabban használt gérszögek gyors és pontos beállításához a fűrészasztalon 0°, 15°, 22,5°, 30° és 45°-előre be van programozva.

A gérszög beállítása

1. Lazítsa meg a gérszög rögzítőcsavarját (14);
2. Forgassa el az asztalt (10) jobbra és balra a kívánt szögbe a gérszög állítógombja (13) segítségével. Ha előre beprogramozott értéket használna, győződjön meg róla, hogy érzi az előre beprogramozott érték reteszelődését. A szög leolvasható a gérskálán (15) a gérszög mutatóval (16).
3. Húzza meg a gérszög rögzítőcsavarját (14).

A ferdevágási szög beállítása (A, B ábra)

A ferdevágási szög balra 0° és +45° között állítható. A következő módon tegye:

1. Lazítsa meg a ferdevágási szög állítógombját (21).
2. A fogantyúval (2) döntse a fűrészt annyira, hogy a mutató (18) a kíván helyzetbe álljon a ferdeszög skálán (19).
3. Húzza meg a ferdevágási szög állítógombját (21).

A gép be- és kikapcsolása (A ábra)

• A gép beindításához nyomja és tartsa lenyomva a reteszgombot (1), majd nyomja le az üzemi kapcsolót (3).
• A gép kikapcsolásához engedje el az üzemi kapcsolót (3).

Keresztvágás elvégzése (I, J ábra)

Végezze el az alábbi lépéseket faanyag szálirányra merőleges vágásához:

1. Állítsa a gér- és ferdeszöget 0°-ra.
2. Állítsa az állítható vezetősínt belső helyzetbe, a fűrésztárcsa irányában. Az állítható vezetősín (31) és a fűrésztárcsa (6) közötti távolság legfeljebb 8 mm lehet, amint a J ábra mutatja. Ügyeljen arra, hogy a vezetősín ne érjen a fűrésztárcsához.
3. Szorítsa le erősen a munkadarabot.
4. Kapcsolja be a fűrészt. Győződjön meg arról, hogy a fűrésztárcsa elérte a teljes fordulatszá-mot.
5. Most húzza a fogantyút lassan lefelé annyira, hogy a fűrésztárcsa keresztülvágja a munkadarabot, és átmenjen az asztalban lévő résen. Ne nyomja túl erősen a fűrészt, hagyja, hogy az végezze el a munkát;
6. Húzza a fogantyút finoman fel, és kapcsolja ki a kapcsoló elengedésével.

Gérvágás elvégzése (J, K ábra)

Végezze el ezeket a lépéseket faanyag sarkos vágásához:

1. Állítsa a gérszöget a kívánt értékre, a ferdeszöget pedig 0°-ra.
2. Állítsa az állítható vezetősínt belső helyzetbe, a fűrésztárcsa irányában. Az állítható vezetősín (31) és a fűrésztárcsa (6) közötti távolság legfeljebb 8 mm lehet, amint a J ábra mutatja. Ügyeljen arra, hogy a vezetősín ne érjen a fűrésztárcsához.
3. Szorítsa le erősen a munkadarabot.
4. Kapcsolja be a fűrészt. Győződjön meg arról, hogy a fűrésztárcsa elérte a teljes fordulatszá-mot.
5. Most húzza a fogantyút lassan lefelé annyira, hogy a fűrésztárcsa keresztülvágja a munkadarabot, és átmenjen az asztalban lévő résen. Ne nyomja túl erősen a fűrészt, hagyja, hogy az végezze el a munkát;
6. Húzza a fogantyút finoman fel, és kapcsolja ki a kapcsoló elengedésével.

Ferdevágás elvégzése (L, M ábra)

Végezze el ezeket a lépéseket faanyag szélének sarkos vágásához:

1. Állítsa a gérszöget 0°-ra, a ferdeszöget pedig a kívánt értékre.
2. Állítsa az állítható vezetősínt külső helyzetbe, a fűrésztárcsától távolodó irányban. Az állítható vezetősín (31) és a fűrésztárcsa (6) közötti távolság legfeljebb 8 mm lehet, amint az M ábra mutatja. Ügyeljen arra, hogy a vezetősín ne érjen a fűrésztárcsához.
3. Szorítsa le erősen a munkadarabot. Ügyeljen arra, hogy a munkadarab-leszorítót a jobb oldalra tegye.
4. Kapcsolja be a fűrészt. Győződjön meg arról, hogy a fűrésztárcsa elérte a teljes fordulatszá-mot.
5. Most húzza a fogantyút lassan lefelé annyira, hogy a fűrésztárcsa keresztülvágja a munkadarabot, és átmenjen az asztalban lévő résen. Ne nyomja túl erősen a fűrészt, hagyja, hogy az végezze el a munkát;
6. Húzza a fogantyút finoman fel, és kapcsolja ki a kapcsoló elengedésével.

Kombinált vágás elvégzése (M, N ábra)

A gér- és ferdevágás kombinálásához végezze el az alábbi lépéseket:

1. Állítsa a gérszöget és a ferdeszöget a kívánt értékre.
2. Állítsa az állítható vezetősínt külső helyzetbe, a fűrésztárcsától távolodó irányban. Az állítható vezetősín (31) és a fűrésztárcsa (6) közötti távolság legfeljebb 8 mm lehet, amint az M ábra mutatja. Ügyeljen arra, hogy a vezetősín ne érjen a fűrésztárcsához.
3. Szorítsa le erősen a munkadarabot. Ügyeljen arra, hogy a munkadarab-leszorítót a jobb oldalra tegye.
4. Kapcsolja be a fűrészt. Győződjön meg arról, hogy a fűrésztárcsa elérte a teljes fordulatszá-mot.
5. Most húzza a fogantyút lassan lefelé annyira, hogy a fűrésztárcsa keresztülvágja a munkadarabot, és átmenjen az asztalban lévő résen. Ne nyomja túl erősen a fűrészt, hagyja, hogy az végezze el a munkát;
6. Húzza a fogantyút finoman fel, és kapcsolja ki a kapcsoló elengedésével.

A mélységütköző beállítása (O ábra)

A mélység korlátozása céljából a mélységütköző állítható. Ez használható egy vájat könnyű kifűrészeléséhez. A következő módon tegye:

1. Lazítsa meg a mélységállító csavaros anyáját (40);
2. Állítsa a mélységállító gombot (22) a kívánt mélységre.
3. Húzza meg a mélységállító csavaros anyáját (40).

A lézer be- és kikapcsolása (B ábra)

A lézer kapcsolójának (41) megnyomásával kapcsolja be a készüléket.

Finombeállítás

Bármilyen beállítás előtt húzza ki a hálózati csatlakozódugaszt a konnektorból.

A pontos vágás érdekében az első használat előtt, valamint intenzív használat után ellenőrizni kell, illetve el kell végezni kell a fűrész alapbeállításait. Ehhez speciális szerszámok alkalmasak. A Vonroc eladás utáni szolgáltatása segítséget nyújt ennek a munkának a gyors és megbízható elvégzésével.

A lézer finombeállítása (Q ábra)

Megjegyzés: A lézerfunkció teszteléséhez az elektromos szerszámot a tápegységhez kell csatlakoztatni.

A lézer beállítása közben (pl. a szerszámkar mozgatásakor) soha ne kapcsolja be az üzemi kapcsolót. Az elektromos szerszám véletlen elindítása sérülésekhez vezethet.

Ha a lézer (17) már nem mutatja pontosan a vágási vonalat, újra be kell állítani. A következő módon tegye:

1. Lazítsa meg a lézerállító csavarokat (42);
2. A lézer beállításához addig mozgassa a készüléket, amíg a lézernyalábok el nem érik a fűrésztárcsa (6) fogait;
3. Húzza meg a lézerállító csavarokat (42).

A 0°-os ferdevágási szög ferdeszög finombeállítása (Q, R ábra)

1. Állítsa a gér- és ferdeszöget 0°-ra.
2. Engedje le a fogantyút (2), és rögzítse a helyzetrögzítő gombbal (33).
3. Állítson egy szögmérőt 90°-ra, és helyezze az asztalra (10), amint az R ábra szemlélteti. A szögmérő lába teljes hosszúságban szintben legyen a fűrésztárcsával (6).
4. Lazítsa meg a 0°-os ferdeszög rögzítőanyáját (44).
5. Állítsa a 0°-os ferdeszög ütközőcsavarját (28) úgy, hogy a szögmérő lába teljes hosszúságban szintben legyen a fűrésztárcsával.
6. Húzza meg a 0°-os ferdeszög rögzítőanyáját (44).

Ezután ellenőrizze a szögmutató (18) helyzetét. Szükség esetén csillagcsavarhúzóval lazítsa meg a mutatót, állítsa 0°-ra a ferdeszög skálán (19), majd húzza meg a rögzítőcsavart.

A 45°-os ferdevágási szög ferdeszög finombeállítása (Q, S ábra)

1. Állítsa a gér- és ferdeszöget 45°-ra.
2. Engedje le a fogantyút (2), és rögzítse a helyzetrögzítő gombbal (33).
3. Állítson egy szögmérőt 90°-ra, és helyezze az asztalra (10), amint az S ábra szemlélteti. A szögmérő lába teljes hosszúságban szintben legyen a fűrésztárcsával (6);
4. Lazítsa meg a 45°-os ferdeszög rögzítőanyáját (43).

5. Állítsa a 45°-os ferdeszög ütközőcsavarját (27) úgy, hogy a szögmérő lába teljes hosszúságban szintben legyen a fűrésztárcsával.

6. Húzza meg a 45°-os ferdeszög rögzítőanyáját (43).

Ezután ellenőrizze a szögmutató (18) helyzetét. Szükség esetén csillagcsavarhúzóval lazítsa meg a mutatót, állítsa 45°-ra a ferdeszög skálán (19), majd húzza meg a rögzítőcsavart.

A 0°-os gérszög finombeállítása (T, U ábra)

1. Állítson egy szögmérőt 0°-ra az asztalon (10), majd tegye a vezetősín (8) és a fűrésztárcsa (6) közé.
2. A szögmérő lábának teljes hosszában szintben kell lennie a fűrésztárcsával (6).
3. Állítsa a vezetősín mind a két csavarját (32), és állítsa a vezetősínt (8) úgy, hogy a szögmérő lába teljes hosszúságban szintben legyen a fűrésztárcsával;
4. Húzza meg a vezetősín mind a két csavarját (32). Ezután ellenőrizze a szögmutató (16) helyzetét. Szükség esetén csillagcsavarhúzóval lazítsa meg a mutatót, állítsa 0°-ra a gérszög skálán (15), majd húzza meg a rögzítőcsavart.

5. KARBANTARTÁS

Ha bármilyen karbantartást szeretne végezni a gépen, előtte minden esetben győződjön meg arról, hogy a gép nincs csatlakoztatva az elektromos hálózathoz.

A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, benzint, alkoholt, ammóniát stb. ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

A védőburkolatok tisztítása

A gép használata előtt mindig ellenőrizze, nincs-e törmelék a védőburkolaton (4) és a visszahúzható védőburkolaton (5). Kefével vagy hasonló eszközzel takarítsa el róla a fűrészport és forgácsot.

Az asztalbetét cseréje

A sérült asztalbetétet azonnal cserélje ki.

Sérült asztalbetét (12) használatánál fennáll annak veszélye, hogy az asztalbetét és a fűrésztárcsa

közé beszorult apró részecskék a fűrésztárcsa elakadását okozzák. Az asztalbetét cseréje:

1. Csillagcsavarhúzóval csavarja ki az asztalbetét csavarjait. Ha szükséges, állítson a gér- és ferdeszögön, hogy hozzáférjen a csavarokhoz.
2. Távolítsa el az asztalbetétet.
3. Szereljen fel új asztalbetétet.
4. Csillagcsavarhúzóval húzza meg a csavarokat.

KÖRNYEZET

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó hulladékgyűjtő helyeken kell leadni.

Csak EU országokban

Elektromos szerszámokat ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EK európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell ártalmatlanítani.

GARANCIA

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen.
• Normál elhasználódás és kopás.
• A szerszámot erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő.
• Nem eredeti pótalkatrészeket használtak.

A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való

alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírá- soknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1. BEZPEČNOSTNÍ POKYNY
