BRUGSANVISNING MS503AC Vonroc

1. Montera handtaget ovanpå maskinen, som

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vejledningen. Hvis sikker- hedsadvarslerne og vejledningen ikke følges, kan det resultere ielektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejled- ningen til fremtidig brug. Følgende symboler anvendes ibrugervejledningen eller på produktet: Læs brugervejledningen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet itilfælde af manglende overholdelse af anvisningerne idenne vejledning. Risiko for elektrisk stød. Hold tilskuere væk. Bær en støvbeskyttelse. Brug høreværn og øjenbeskyttelse. Vigtigt: Laserstråling. Kig ikke ind istrålen på en klasse 2-laser. Hold hænderne væk fra skæreområdet, mens elværktøjet kører. Kontakt med savklingen kan føre til personskader. Fareområde! Hold hænder, fingre eller arme væk fra dette område. Transporter kun maskinen, når maskinen er iindadgående transportposition. Klasse II maskine - Dobbelt isolering - Du har ikke brug for et jordforbundet stik. Produktet er ioverensstemmelse med de gældende sikkerhedsstandarder iEU-direk- tiverne.

Den justerbare indhegning skal trækkes udad ved savningDA

af gerings-/smigvinkler. Ø30mm Ømax. 216mm Bemærk savklingens dimensio- ner. Huldiameteren skal passe til værktøjsspindlen uden slør. Hvis det er nødvendigt at bruge reduktionsmuffer, skal du sikre dig, at reduktionsmuffens dimensioner er egnet til bundklingetykkelsen og savklingens huldiameter, samt værktøjsspindlens diameter. Brug, hvor det er muligt, reduktionsmufferne, der fulgte med savklingen. Savklingens diameter skal stemme overens med informationen, der er specificeret på symbolet.

ADVARSEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det resultere ielektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til fremtidig brug. Udtrykket "el-værktøj" iadvarslerne refererer til dit el-værktøj (med ledning) eller dit batteridrevne (ledningsfri) el-værktøj.

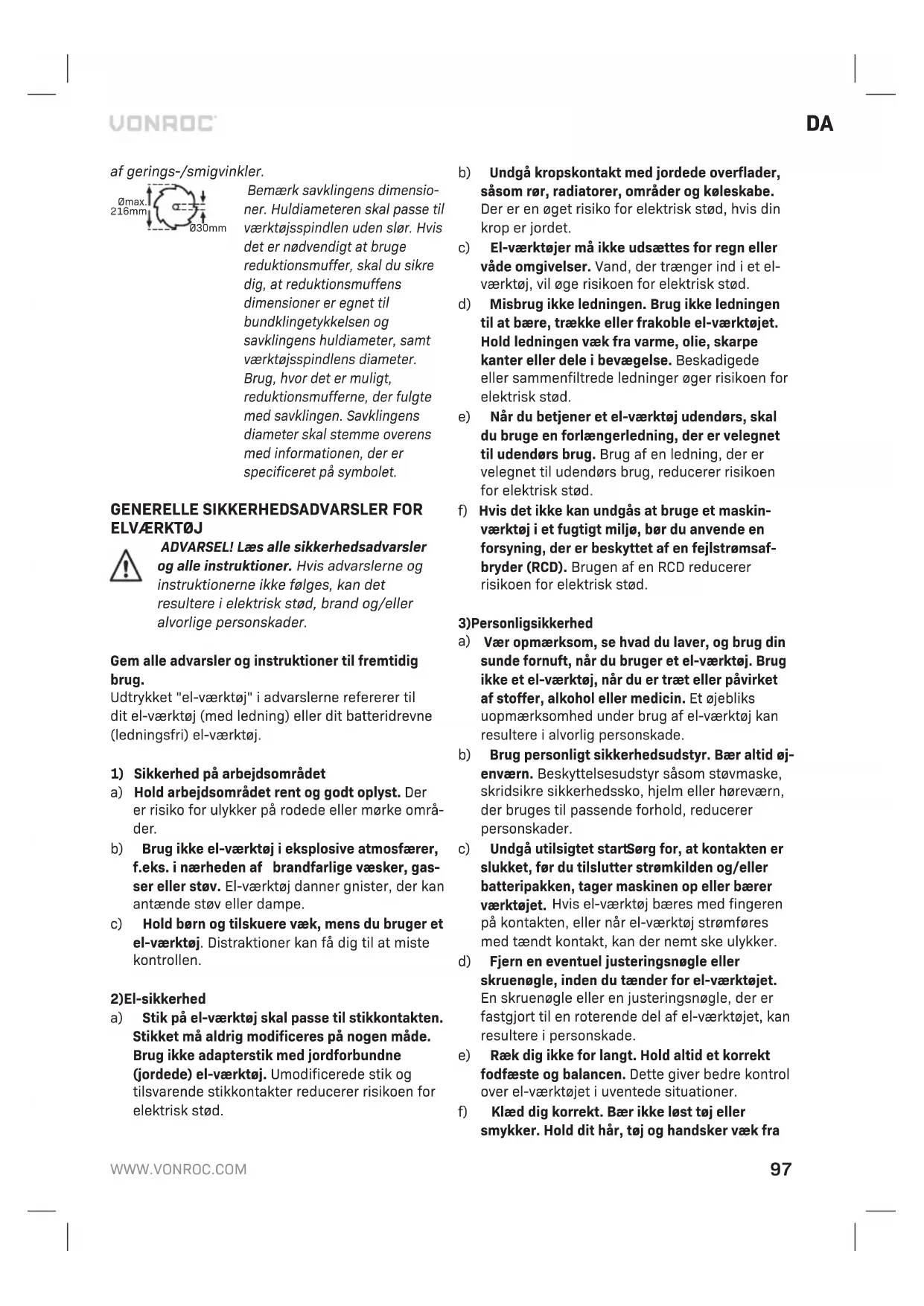

1) Sikkerhed på arbejdsområdet

a) Hold arbejdsområdet rent og godt oplyst. Der er risiko for ulykker på rodede eller mørke områ- der. b) Brug ikke el-værktøj ieksplosive atmosfærer, f.eks. inærheden af brandfarlige væsker, gas- ser eller støv. El-værktøj danner gnister, der kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens du bruger et el-værktøj. Distraktioner kan få dig til at miste kontrollen.

a) Stik på el-værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Brug ikke adapterstik med jordforbundne (jordede) el-værktøj. Umodificerede stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordede overflader, såsom rør, radiatorer, områder og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet. c) El-værktøjer må ikke udsættes for regn eller våde omgivelser. Vand, der trænger ind iet el- værktøj, vil øge risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug ikke ledningen til at bære, trække eller frakoble el-værktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller dele ibevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin- værktøj iet fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsaf- bryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

Vær opmærksom, se hvad du laver, og brug din sunde fornuft, når du bruger et el-værktøj. Brug ikke et el-værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af el-værktøj kan resultere ialvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid øj- enværn. Beskyttelsesudstyr såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, der bruges til passende forhold, reducerer personskader. c) Undgå utilsigtet start. Sørg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op eller bærer værktøjet. Hvis el-værktøj bæres med fingeren på kontakten, eller når el-værktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern en eventuel justeringsnøgle eller skruenøgle, inden du tænder for el-værktøjet. En skruenøgle eller en justeringsnøgle, der er fastgjort til en roterende del af el-værktøjet, kan resultere ipersonskade. e) Ræk dig ikke for langt. Hold altid et korrekt fodfæste og balancen. Dette giver bedre kontrol over el-værktøjet iuventede situationer. f) Klæd dig korrekt. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra98

bevægelige dele. Løst tøj, smykker eller langt hår kan sætte sig fast ibevægelige dele. g) Hvis der leveres enheder til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og ignore

re værktøjssikkerhedsprincipper. En skødesløs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og pleje af el-værktøj

a) Tving ikke el-værktøjet. Brug det korrekte el- værktøj til din opgave. Det korrekte el-værktøj vil gøre et bedre stykke arbejde og vil være mere sikkert ved den hastighed, det var bereg- net til. b) Brug ikke el-værktøjet, hvis kontakten ikke tænder og slukker. Ethvert el-værktøj, der ikke kan styres med tændknappen, er farligt og skal repareres. c) Tag stikket ud af strømkilden og/eller fjern batteripakken fra el-værktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer el-værktøj. Disse forebyggende sikkerhedsfo- ranstaltninger reducerer risikoen for at tænde el-værktøjet ved et uheld. d) Opbevar inaktivt el-værktøj uden for børns rækkevidde, og lad ikke personer, der ikke har kendskab til el-værktøjet eller disse instruktio- ner, betjene el-værktøjet. El-værktøjer er farlige ihænderne på utrænede brugere. e) Vedligehold el-værktøjer. Se efter forkert juste- ring eller binding af bevægelige dele, ødelagte dele og enhver anden tilstand, der kan påvirke el-værktøjets drift. Hvis det er beskadiget, bør du få el-værktøjet repareret før brug. Mange ulykker forårsages af dårligt vedligeholdt el- værktøj. f) Hold skæreværktøj skarpt og rent. Korrekt ved- ligeholdte skæreværktøjer med skarpe skære- kanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug el-værktøj, tilbehør og værktøjsbor osv. ioverensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andet arbejde end det tilsigtede kan resultere ien farlig situation. h) Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribeflader muliggør ikke sikker håndtering og kontrol af værktøjet iuventede situationer.

5) Brug og pleje af værktøjsbatteri

Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til én type batteripakke, kan forårsage risiko for brand, når den anvendes med en anden batte- ripakke. b) Brug kun el-værktøj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere irisiko for personskader og brand. c) Når batteripakken ikke er ibrug, skal den hol- des væk fra andre metalgenstande, som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den anden. Hvis batteriterminalerne kortsluttes, kan det forårsage forbrændinger eller en brand.

Ved forkert anvendelse kan der slippe væske ud af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opstå kontakt ved et uheld. Søg derudover lægehjælp, hvis der kommer væske ind iøjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadi- gede eller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer ibrand, eksplosion eller risiko for personskade. f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af tempe- raturen „265 °F“. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe

raturintervallet specificeret iinstruktionerne. Forkert opladning eller opladning ved tempe

raturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

a) Lad dit el-værktøj blive serviceret af en kva

lificeret reparatør, der kun bruger identiske reservedele. Dette sikrer, at el-værktøjet fortsat er sikkert at bruge.DA

Foretag aldrig service på beskadigede bat- teripakker. Service af batteripakker bør kun udføres af producenten eller autoriserede servic

• Geringssave er beregnet til at save træ eller trælignende produkter, og de kan ikke bruges sammen med skæreskiver til savning af jern- holdigt materiale som stænger, stave, stifter osv. Slibestøv forårsager fastklemning af bevægelige dele såsom den nederste skærm. Gnister fra slibeskæring vil brænde den nederste skærm, snitindsatsen og andre plastikdele.

• Anvend så vidt muligt klemmeanordninger til at fastholde arbejdsemnet. Hvis du støtter arbe- jdsemnet med hånden, skal du altid holde din hånd mindst 100 mm fra hver side af savklingen. Brug ikke denne sav til at skære stykker, der er for små til at blive spændt sikkert fast eller holdt med hånden. Hvis din hånd placeres for tæt på savklingen, er der en øget risiko for skader som følge af klingekontakt.

• Arbejdsemnet skal være stationært og fast- spændt eller holdt fast mod både indhegningen og bordet. Før ikke arbejdsemnet hen mod klingen, og skær ikke på nogen måde “med fri hånd”. Løse eller bevægelige arbejdsemner kan blive kastet ved høje hastigheder og forårsage personskade.

• Skub saven gennem arbejdsemnet. Træk ikke saven gennem arbejdsemnet. For at foretage et snit skal du hæve savhovedet og trække det ud over arbejdsemnet uden at save, starte motoren, presse savhovedet ned og skubbe saven gennem arbejdsemnet. Hvis der skæres ved trækbevæ- gelsen, vil det sandsynligvis få savklingen til at klatre op på arbejdsemnet og kaste klingesamlin- gen voldsomt mod operatøren.

• Du må aldrig krydse din hånd over den påtænkte skærelinje, hverken foran eller bag savklingen. Det er meget farligt at understøtte arbejdsemnet “med krydshænder”, dvs. at holde arbejdsemnet til højre for savklingen med venstre hånd eller omvendt.

• Ræk ikke bag indhegningen med hver hånd tæt- tere end 100 mm fra hver side af savklingen, for at fjerne trærester eller af en anden grund, mens klingen roterer. Det er ikke altid indlysende, hvor tæt den roterende savklinge er på din hånd, og du kan komme alvorligt til skade.

• Undersøg dit arbejdsemne, før du saver. Hvis arbejdsemnet er bøjet eller skævt, skal den flade, som bøjer udad, klemmes fast mod an- slaget. Sørg altid for, at der ikke er et mellemrum mellem arbejdsemnet, anslaget og bordet langs snitlinjen. Bøjede eller skæve arbejdsemner kan blive snoet eller forvredet og kan forårsage bin- ding på den roterende savklinge under savning. Der må ikke være søm eller fremmedlegemer iarbejdsemnet.

• Brug ikke saven, før bordet er fri for alt værktøj, trærester osv., med undtagelse af arbejdsemnet. Små stykker snavs eller løse stykker træ eller andre genstande, der kommer ikontakt med den roterende klinge, kan blive kastet med høj hastig- hed.

• Skær kun ét arbejdsemne ad gangen. Flere stablede arbejdsemner kan ikke fastholdes eller støttes tilstrækkeligt og kan klemme sig fast mod klingen eller blive forskudt under savning.

• Sørg for, at geringssaven er monteret eller place- ret på en plan, fast overflade inden brug. En plan og fast arbejdsoverflade reducerer risikoen for, at geringssaven bliver ustabil.

• Planlæg dit arbejde. Hver gang du ændrer indstil- lingen af smig- eller geringsvinkel, skal du sørge for, at den justerbare indhegning er indstillet korrekt for at understøtte arbejdsemnet, og så den ikke forstyrrer klingen eller beskyttelsessys- temet. Uden at slå værktøjet “TIL” og uden et ar- bejdsemne på bordet skal du bevæge savklingen gennem et komplet simuleret snit for at sikre, at der ikke vil være forstyrrelser eller fare for at skære ianslaget.

• Sørg for tilstrækkelig støtte, f.eks. bordfor- længere, savbukke osv. til et arbejdsemne, der er bredere eller længere end bordpladen. Arbejdsemner, der er længere eller bredere end geringssavbordet, kan vippe, hvis de ikke understøttes sikkert. Hvis afskæringsstykket eller arbejdsemnet vipper, kan det løfte den nedre af- skærmning af eller blive kastet af den roterende klinge.

• En assisterende person som erstatning for en bordforlængelse eller som ekstra støtte er ikke tilladt. Ustabil støtte til arbejdsemnet kan få klingen til at binde sig eller få arbejdsemnet til at blive forskudt under skæringen, så du og medhjælperen bliver trukket ind iden roterende klinge.100

• Afskæringsstykket må ikke sidde fast eller på nogen måde blive presset mod den roterende savklinge. Hvis det fastholdes, dvs. ved hjælp af længdestop, kan afskæringsstykket blive klemt fast mod klingen og kastes voldsomt.

• Brug altid en klemme eller en fastgørelse- sanordning, der er konstrueret til at støtte rundt materiale korrekt, såsom stænger eller slanger. Stænger har en tendens til at rulle, mens de bliver savet, hvilket får klingen til at “bide” og trække arbejdsemnet med din hånd ind iklingen.

• Lad klingen nå fuld hastighed, før du kommer ikontakt med arbejdsemnet. Dette reducerer risikoen for, at arbejdsemnet bliver kastet.

• Hvis et arbejdsemne eller en klinge sætter sig fast, skal du slukke for geringssaven. Vent på, at alle bevægelige dele stopper, og tag stikket ud af strømkilden og/eller fjern batteripakken. Arbejd derefter på at frigøre det fastklemte materiale. Fortsat savning med et fastklemt arbejdsemne kan forårsage tab af kontrol eller beskadigelse af geringssaven.

• Efter snittet er foretaget, skal du slippe kont- akten, holde savhovedet nede og vente på, at klingen stopper, før afskæringsstykket fjernes. Det er farligt at stikke hånden tæt på den igang- værende klinge.

• Hold godt fast ihåndtaget, når du foretager et ufuldstændigt snit, eller når du slipper kontak- ten, før savhovedet er helt nede. Savens bremse- virkning kan resultere i, at savhovedet pludselig bliver trukket nedad, hvilket forårsager risiko for personskade.

• Hold dit arbejdsområde rent. Materialeblandin- ger er særligt farlige. Let metalstøv kan blive antændt eller eksplodere.

• Brug ikke sløve, revnede, bøjede eller beskadi- gede savklinger. Uskarpe eller forkert monterede savklinger giver smalle savsnit, der forårsager ekstra friktion, fastklemning af klingen og tilba- geslag.

• Brug ikke savklinger fremstillet af stål med høj hastighed (HSS). Sådanne savklinger kan nemt gå istykker.

Brug altid savklinger med den korrekte størrel- se og form (diamantformede eller runde) af ak- selhuller. Savklinger, der ikke modsvarer savens monteringsdele, roterer skævt og forårsager tab af kontrol.

• Udskift ikke den integrerede laser med en anden type laser. En laser, der ikke er kompatibel med dette el-værktøj, kan udgøre en risiko for perso- ner.

• Fjern aldrig afskæringer, træflis osv. fra skære- området, mens el-værktøjet kører. Før altid værktøjsarmen tilbage til den neutrale position, og sluk derefter for el-værktøjet.

• Rør ikke ved savklingen efter arbejde, før den er afkølet. Savklingen bliver meget varm under arbejdet.

• Gør aldrig advarselsskilte på maskinen uigenken- delige.

• Hvis laserstråling rammer dit øje, skal du lukke øjnene og straks vende hovedet væk fra strålen.

• Brug ikke optiske instrumenter, f.eks. en kikkert, til at se strålingskilden. Dette kan beskadige dit øje.

• Ret ikke laserstrålen mod personer, der kigger gennem en kikkert eller lignende instrumenter. Dette kan beskadige deres øje.

• Foretag ikke ændringer på laserudstyret. Indstil- lingsmulighederne beskrevet idenne betjenings- vejledning kan bruges sikkert.

• Stå ikke på linje med savklingen foran værktøjet. Stå altid ved siden af savklingen. Dette beskytter din krop mod muligt tilbage- slag.

• Hold hænder, fingre og arme væk fra den rote- rende savklinge.

• Ræk ikke den ene hånd hen over den anden, når du befinder dig foran værktøjsarmen.

• Undgå overophedning af savtænderne. Stop maskinen, når savklingen bliver overophedet. Lad savklingen køle af, før du bruger maskinen igen.

• Udskift beskadigede eller slidte savklinger med det samme.

• Brug kun savklinger, der opfylder specifikatio- nerne idenne brugsvejledning, og som er testet og mærket ioverensstemmelse med EN 847-1.

• Ved savning af buede eller runde emner skal disse særligt sikres mod at glide. Ved skære- linjen bør der ikke være mellemrum mellem arbejdsemnet, anslaget og savbordet. Du bliver om nødvendigt nødt til at fremstille specielle fiksturer.DA

El-sikkerhed Kontroller altid, at strømforsyningens spænding stemmer overens med spændin- gen på ydelsesskiltet.

• Brug ikke maskinen, hvis netledningen eller netstikket er beskadiget.

Brug kun forlængerledninger, der er velegnede til maskinens effekt med en minimumstykkelse på 1,5 mm2. Hvis du bruger en forlængerkabel- rulle, skal du altid rulle kablet helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug Dette værktøj er beregnet som en stationær mas- kine til at lave lige snit på langs og på tværs itræ med og mod åren. Det er muligt at skære gerings- vinkler på -45° til +45° og smigvinkler på -0° til +45°. Elværktøjet med den monterede savklinge er designet med tilstrækkelig kapacitet til savning af hårdt træ og blødt træ samt spånplader og fiberplader. Savklingen er ikke designet til at save brænde. Brug ikke saven til at skære andre materi- aler end dem, der er beskrevet ivejledningen. TEKNISKE SPECIFIKATIONER Model nr. MS503AC Spænding 220-240V~ Frekvens 50 HzIndgangseffekt1400 W S1 - 1700 W S6 25%* Uden belastningshastighed 4900/minGeringsvinkler -45° <> +45°Smigvinkler-45° <> 0° til den venstre, enkelte smigSpecifikationer for savklinge: Diameter Bundklingetykkelse Snitbredde Boringsdiameter Antal tænderØ 216 mm1,6 mm2,8 mmØ 30 mm 40T Savkapacitet (højde x bredde): Gering 0° - Smig 0° Gering 0° - Smig 45° Gering 45° - Smig 0° Gering 45° - Smig 4560 x 115 mm25 x 115 mm60 x 80 mm25 x 80 mmMinimum dimensioner af arbejdsemne3 x 10 mmLaserspecifikationer: Klasse Bølgelængde Effekt 650 nm< 1 mWVægt 6,9kgLpa (lydtrykniveau) 92,7 +3 dB(A)Lpa (lydeffektniveau) 103,7 +3 dB(A)Vibrationsværdi <2,5 m/s2

• S6, kontinuerlig drift periodisk arbejde. Identiske arbejdscyklusser med en periode med belastning efterfulgt af en periode uden belastning. Driftstid 10 minutter; arbejdscyklus er 25% af driftstiden. Vibrationsniveau Det vibrationsemissionsniveau, der er angivet idenne brugervejledning, er målt ioverensstem- melse med en standardiseret test ihenhold til EN 60745; den kan bruges til at sammenligne et værktøj med et andet og som en foreløbig vurde- ring af eksponering for vibrationer, når værktøjet bruges til de nævnte funktioner - når værktøjet bruges til forskellige anvendelser,102

eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges bety- deligt. - de gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt. Beskyt dig mod vibrationseffekterne ved at vedlige- holde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre BESKRIVELSE Tallene iteksten henviser til diagrammerne på side 2-6.

3. Tænd/sluk-kontakt

4. Beskyttelsesafskærmning

5. Bevægelig beskyttelsesafskærmning

20. Klemmeanordning til arbejdsemne

26. Bagerste væltebeskyttelsesanordning

29. Låsebolt til klemmeanordning til arbejdsemne

31. Låsebolt til justerbart anslag

39. Knap til klemmeanordning til arbejdsemne

Før du udfører arbejde på maskinen, skal du tage netstikket ud af strømforsyningen. Montering af knappen til geringsjustering (fig. A) Monter knappen til geringsjustering (13) ved at skrue den på gevindet med uret. Montering af bærehåndtaget (fig. E)

1. Monter håndtaget på toppen af maskinen som

2. Stram skruerne ved hjælp af en stjerneskrue-

trækker. Transportposition (fig. B, C) Positionslåseknappen (33) gør det lettere at flytte el-værktøjet, når det transporteres til forskellige arbejdssteder. Oplåsning af transportpositionen (arbejdsposition)

1. Tryk håndtaget (2) en smule nedad;

2. Træk positionslåseknappen (33) helt udad, og

lås den fast ved at dreje den;

3. Bevæg langsomt håndtaget (2) opad.

Låsning af transportpositionen (transportposition) Inden den låses itransportposition, skal du sørge for, at bolten til dybdejustering (22) er justeret til ubegrænset dybde. På denne måde kan håndtaget (2) rykkes helt ned uden at berøre dybdestoppet. Fjern også alt tilbehør, der ikke kan monteres sik- kert på maskinen.

1. Tryk håndtaget (2) helt nedad;

2. Lås positionslåseknappen (33) ved først at

trække og derefter dreje den;

3. Vikl strømforsyningskablet op, og bind det

maskinen sikkert. Brug kun bærehåndtaget til at transportere maskinen og aldrig afskærmningerne. Installation af en stationær maskine (fig. A, B, D) For at sikre en sikker håndtering skal el-værktøjet monteres på en plan, stabil arbejdsflade (f.eks. en arbejdsbænk) før brug. Du kan installere maskinen på tre måder:

1. På en arbejdsbænk

Idette tilfælde skal maskinen fastgøres til arbejds- bordet ved hjælp af passende skruer. Brug de fire huller (11) til at gøre dette. Som vist på fig. D.

Læs alle advarsler og instruktioner, der følger med savstativet. Hvis advarslerne ikke overholdes og vejledningen ikke følges, kan det resultere ielektrisk stød, brand og/ eller alvorlige personskader. Saml savstativet korrekt, før du monterer el-værktøjet. En korrekt samling er vigtig for at forhindre risikoen for, at det falder sammen. Idette tilfælde skal maskinen fastgøres til un- derammen med bolte. Brug de fire huller (11) til at gøre dette. Underrammen skal forankres med 4 bolte på bundpladen med dimensioner på mindst 1 kvadratmeter. Monter el-værktøjet på savstativet itransportposition.

3. Fleksibel installation

Denne type installation anbefales ikke af producenten. Hvis det iudsædvanlige tilfælde ikke er muligt at montere el-værktøjet på en flad og stabil arbejds- flade, kan du improvisere ved at opstille den med væltebeskyttelsesanordninger. Uden vippebeskytteren vil el-værktøjet ikke være stabilt og kan vælte, især ved savning af maksimale gerings- og/eller smigvinkler.

• Løsn skruerne (34) på undersiden af maskinen ved hjælp af enstjerneskruetrækker som vist på figur F. Monter den bagerste vippebeskytter (26) som vist på figur F. Stram nu skruerne (34) igen. Kontrol af beskyttelsesafskærmning (fig. A) Den bevægelige beskyttelsesafskærmning (5) beskytter mod utilsigtet kontakt med savklingen, og mod at savspåner flyver rundt. Inden brug skal det kontrolleres, om savklingens afskærmning fungerer korrekt. For at udføre dette skal du trække håndtaget (2) nedad og kontrollere følgende:

• Den tilbagetrækkende afskærmning (5) skal give adgang til savklingen (6) uden at komme ikont- akt med andre dele.

• Når saven foldes op istartpositionen, skal den tilbagetrækkende afskærmning (5) automatisk dække hele savklingen (6). Udskiftning af savklingen (fig. G) Før du udfører arbejde på maskinen, skal du tage netstikket ud af strømforsyningen. Bær beskyttelseshandsker ved montering af savklingen. Fare for personskade, når savklingen berøres. Brug kun savklinger, der stemmer overens med de karakteristiske data, der er angivet ibrugsanvisningerne. Brug kun savklinger, der er markeret med en hastighed lig med eller højere end hastigheden markeret på maskinen. Brug under ingen omstændigheder slibeskiver som skæreværktøjet. Inden savklingen udskiftes, anbefales det kraftigt at indstille geringsvinklen og den skrå vinkel til 0 °. Ellers kan der være begrænset adgang. Fjernelse af savklingen

2. Løsn fastgørelsesbolten (35) ved hjælp af en st-

jerneskruetrækker, som vist på G1; ADVARSEL! Fjern ikke fastgørelsesbolten (35) helt, men løsn den kun.

3. Før den bevægelige beskyttelsesafskærmning

(5) opad, indtil der er fri adgang til spændebol-104

4. Isæt unbrakonøglen ispændebolten (37). Slip

den bevægelige beskyttelsesafskærmning (5); den bevæger sig nedad mod unbrakonøglen.

5. Drej spændebolten (37) med unbrakonøglen

spændebolten (37) ved at dreje den med uret (venstre gevind).

7. Fjern spændebolten (37) og spændeflangen

(36). Derefter kan savklingen (6) fjernes. Montering af savklingen Ved montering af savklingen skal du sørge for, at tændernes skæreretning (pilens retning på savklingen) stemmer overens med pilens retning på afskærmningen (4). Når du monterer savklingen (6), skal du se efter, at den drejer frit isnitpladen (12) ibåde 0° og 45° vinkelindstillinger.

1. Rengør savklingen og alle spændedele, der skal

2. Løsn fastgørelsesbolten (35) ved hjælp af en st-

jerneskruetrækker, som vist på G1; ADVARSEL! Fjern ikke fastgørelsesbolten (35) helt, men løsn den kun.

3. Før den bevægelige beskyttelsesafskærmning

(5) opad, indtil der er fri adgang til spændebol- ten (37), som vist på figur G2;

4. Isæt unbrakonøglen ispændebolten (37). Slip

den bevægelige beskyttelsesafskærmning (5); den bevæger sig nedad mod unbrakonøglen.

5. Montér spændeflangen (36). Sørg for, at de

flade sider på spændeflangen stemmer overens med de flade sider på klingeskaftet. Sørg også for, at spændeflangens konvekse side er mon- teret udvendigt.

6. Montér spændebolten (37) og drej den med

unbrakonøglen, mens du samtidig trykker på spindellåsen (38), indtil den går iindgreb.

7. Hold godt fast ispindellåsen (38) og fastgør

spændebolten (37) ved at dreje den mod uret. Støvudsugning (fig. A, B, V, W) Sørg for god ventilation på arbejdspladsen. Bær støvbeskyttelse. Støv fra materialer som blymaling og nogle træsor- ter kan være sundhedsskadeligt. Indånding af dette støv kan forårsage allergiske reaktioner og/ eller forårsage luftvejslidelser hos brugeren eller mennesker inærheden. Nogle typer støv, såsom ege- eller bøgestøv, er klassificeret som kræftfrem- kaldende, især iforbindelse med træbehandlings- stoffer (kromat, træbeskyttelsesmiddel). Vi anbefa- ler kraftigt at bruge et støvudsugningssystem, som er velegnet til materialet, hvor det er muligt. Undgå støvophobning på arbejdspladsen. Støv kan let blive antændt. Støvudsugningssystemet kan blive blokeret af støv, flis eller fragmenter af arbejdsemnet. Det skal derfor rengøres regelmæssigt. Gør det på følgende måde:

3. Fjern om nødvendigt evt. blokering.

Montering af støvposen (fig. V) Tryk støvposens (23) klemme ind, og skub den på støvudgangen (25) på bagsiden af maskinen. Støvpo- sens holdes fast, når klemmen frigives. Tilslutning af en støvsuger (fig. W) Støvudsugeren skal være velegnet til det materiale, der bearbejdes. Når der støvsuges tørt støv, der er særligt sundhedsskadeligt eller kræftfremkalden- de, skal du bruge en speciel støvudsuger. Der kan sluttes en støvsugerslange til støvud- gangen (25). For at gøre dette skal du blot slutte støvsugerslangen til støvudsugningstuden.

Inden du tænder maskinen, skal du altid kontrollere, at savklingen er korrekt monteret. Klingen skal dreje jævnt.DA

Kontroller altid afskærmningerne før brug. Ved alle snit skal det først sikres, at savklingen på intet tidspunkt kan komme ikontakt med indhegningen, emnetangen eller andre maskindele. Fjern eventuelle monterede hjælpestop eller juster dem ihenhold hertil. Understøttelse af arbejdsemnet (fig. H) Arbejdsemner skal altid understøttes korrekt. Bordforlængelserne (9) giver yderligere støtte til arbejdsemnet på venstre og højre side. Når der saves ekstra lange arbejdsemner, skal den frie ende af lange arbejdsemner have placeret noget ekstra under den eller understøttes. Fastklemning af arbejdsemnet (fig. H) Arbejdsemner skal altid fastklemmes godt. Klem- meanordningen til arbejdsemnet (20) kan placeres til venstre og højre for arbejdsemnet. Gør det på følgende måde:

1. Sørg for, at arbejdsemnet er presset godt imod

2. Isæt den medfølgende klemmeanordning til ar-

bejdsemnet (20) iet af hullerne, der er beregnet til dette formål, som vist på fig. H;

3. Juster gevindstangen på klemmeanordningen

til arbejdsemnet (20) til arbejdsemnets højde;

4. Spænd gevindstangen på klemmeanordningen

til arbejdsemnet (20) godt fast for at fastholde arbejdsemnet. For at løsne den skal du blot løsne gevindstangen på klemmeanordningen til arbejdsemnet (20). Knappen til klemmeanordningen til arbejdsemnet (39) kan bruges til at justere højden på klemme- anordningen til arbejdsemnet (20) hurtigere. Spænd altid gevindstangen på klemmeanordningen til arbe- jdsemnet (20) godt fast for at fastgøre arbejdsemnet, efter du har justeret højden. Justering af anslag (fig. H) Juster altid indhegningen til den specifikke snittype. Når du saver geringsvinkler og/eller skrå vinkler, skal du flytte det justerbare anslag (7) afhængigt af skæreretningen. På denne måde understøttes arbejdsemnet altid korrekt af anslaget under alle forhold. Gør det på følgende måde:

1. Løsn låsebolten til den justerbare anslag (31);

2. Juster anslaget ihenhold til det ønskede snit.

Ved gerings- eller lige snit skal anslaget flyttes indad mod klingen (maks. 8 mm) uden at røre ved den. Ved skråsnit skal anslaget flyttes udad og væk fra klingen (maks. 8 mm) uden at røre ved den;

3. Spænd låsebolten til det justerbare anslag (31)

med de justerbare anslag (31), anbefales det at foretage en testkørsel af klingens bevægelser, uden at tænde for maskinen. Justering af geringsvinklen (fig. ) Geringsvinklen kan justeres mellem 45° til venstre og 45° til højre. For hurtig og præcis indstilling af almindeligt anvendte geringsvinkler, er der forudind- stillinger på savbordet ved vinklerne 0°, 15°, 22,5°, 30° og 45°. Justering af geringsvinklen

Drej bordet (10) til venstre og højre til den ønskede vinkel ved hjælp af knappen til geringsjustering (13). Hvis du foretrækker at bruge en forudindstil- ling, skal du sørge for, at forudindstillingen aktiveres til at gå iindgreb med forudindstillingen. Vinklen kan aflæses på skalaen for geringsvinkel (15) ved hjælp af indikatoren for geringsvinkel (16).

Stram låsebolten for geringsjustering (14). Justering af den skrå vinkel (fig. A, B) Den skrå vinkel kan indstilles mellem 0° og +45° til venstre. Gør det på følgende måde:

1. Løsn justeringsknappen til skrå justering (21);

2. Vip saven ved at anvende håndtaget (2), indtil

Spænd justeringsknappen til skrå justering (21) fast. Sådan tændes/slukkes maskinen (fig. A)

• Start maskinen ved at trykke og holde på låse- knappen (1) og trykke på tænd/sluk-kontakten (3).

• Stop maskinen ved at slippe tænd/sluk-kontakten (3).106

Udførelse af et tværsnit (fig. I, J) Følg disse trin for at skære vinkelret med træets åre:

2. Flyt det justerbare anslag til den indvendige

position, mod klingen. Den maksimale afstand mellem det justerbare anslag (31) og savklin- gen (6) er 8mm, som vist på figur J. Sørg for, at anslaget ikke berører klingen.

3. Spænd arbejdsemnet godt fast;

4. Tænd for maskinen. Sørg for, at savklingen har

opnået fuld hastighed;

5. Bring nu håndtaget langsomt nedad, så savklin-

gen skærer gennem arbejdsemnet og passerer gennem sprækken ibordet. Anvend ikke meget tryk på saven. Lad maskinen gøre arbejdet;

6. Bring håndtaget forsigtigt op igen, og sluk det

ved at slippe kontakten. Udførelse af et geringssnit (fig. J, K) Følg disse trin for at lave et skråsnit på træets overflade:

1. Juster geringsvinklen til den ønskede position

og den skrå vinkel til 0°;

2. Flyt det justerbare anslag til den indvendige

position, mod klingen. Den maksimale afstand mellem det justerbare anslag (31) og savklin- gen (6) er 8mm, som vist på figur J. Sørg for, at anslaget ikke berører klingen.

3. Spænd arbejdsemnet godt fast;

4. Tænd for maskinen. Sørg for, at savklingen har

opnået fuld hastighed;

5. Bring nu håndtaget langsomt nedad, så savklin-

gen skærer gennem arbejdsemnet og passerer gennem sprækken ibordet. Anvend ikke meget tryk på saven. Lad maskinen gøre arbejdet;

6. Bring håndtaget forsigtigt op igen, og sluk det

ved at slippe kontakten. Udførelse af et skråsnit (fig. L, M) Følg disse trin for at lave et skråsnit på træets kant:

1. Juster geringsvinklen 0° og den skrå vinkel til

den ønskede position;

2. Flyt det justerbare anslag til den ydre position,

væk fra klingen. Den maksimale afstand mellem det justerbare anslag (31) og savklingen (6) er på 8mm, som vist på fig. M. Sørg for, at anslag- et ikke berører klingen.

3. Spænd arbejdsemnet godt fast. Sørg for, at

klemmeanordningen til arbejdsemnet er place- ret på den højre side;

4. Tænd for maskinen. Sørg for, at savklingen har

opnået fuld hastighed;

5. Bring nu håndtaget langsomt nedad, så savklin-

gen skærer gennem arbejdsemnet og passerer gennem sprækken ibordet. Anvend ikke meget tryk på saven. Lad maskinen gøre arbejdet;

6. Bring håndtaget forsigtigt op igen, og sluk det

ved at slippe kontakten. Udførelse af et sammensat snit (fig. M, N) Følg disse trin for at lave en kombination af ge- rings- og skråsnit:

2. Flyt det justerbare anslag til den ydre position,

væk fra klingen. Den maksimale afstand mellem det justerbare anslag (31) og savklingen (6) er på 8mm, som vist på fig. M. Sørg for, at anslag- et ikke berører klingen.

3. Spænd arbejdsemnet godt fast. Sørg for, at

klemmeanordningen til arbejdsemnet er place- ret på den højre side;

4. Tænd for maskinen. Sørg for, at savklingen har

opnået fuld hastighed;

5. Bring nu håndtaget langsomt nedad, så savklin-

gen skærer gennem arbejdsemnet og passerer gennem sprækken ibordet. Anvend ikke meget tryk på saven. Lad maskinen gøre arbejdet;

6. Bring håndtaget forsigtigt op igen, og sluk det

ved at slippe kontakten. Justering af et dybdestop (fig. O) Dybdestoppet kan justeres for at begrænse skære- dybden. Dette kan bruges, så det er nemt at save en rille. Gør det på følgende måde:

Spænd fingermøtrikken til dybdejustering (40) fast. Tænd/sluk laseren (fig. B) Tryk på laserkontakten (41) for at tænde eller slukke for laseren. Finjustering Inden eventuelt justeringsarbejde skal du trække netstikket ud af kontakten.DA

For at sikre præcise snit skal savens grundindstil- linger kontrolleres og justeres før første brug samt efter intensiv brug. Der kræves velegnede special- værktøjer til dette. Vonroc eftersalg vil hjælpe dig med at håndtere dette arbejde hurtigt og pålideligt. Finjustering af laseren (fig. Q) Bemærk: For at teste laserfunktionen skal el- værktøjet forbindes til strømforsyningen. Mens du justerer laseren (f.eks. når du bevæger værktøjsarmen), må du aldrig aktivere tænd/sluk-knappen. Utilsigtet start af elværktøjet kan føre til personskader. Hvis laseren (17) stopper med at indikere den rig- tige skærelinje, kan du genjustere laseren. Gør det på følgende måde:

strålen rammer tænderne på savklingen (6);

2. Sænk håndtaget (2) og fastgør det ved hjælp af

bordet (10), som vist på figur R. Vinkelmålerens ben skal flugte med savklingen (6) ihele læng- den;

vinkelmålerens ben flugter med savklingen ihele længden;

6. Spænd låsemøtrikken til 0° skrå vinkel (44).

Kontroller derefter vinkelindikatorens (18) position. Løsn om nødvendigt viseren ved hjælp af en stjer- neskruetrækker, indstil til position 0° på skalaen for den skrå vinkel (19) og spænd fastgørelsesskruen fast. Finjustering af 45° den skrå vinkel (fig. Q, S)

1. Juster gerings- og den skrå vinkel til 45°;

2. Sænk håndtaget (2) og fastgør det ved hjælp af

bordet (10), som vist på figur S. Vinkelmålerens ben skal flugte med savklingen (6) ihele læng- den;

vinkelmålerens ben flugter med savklingen ihele længden;

6. Spænd låsemøtrikken til 45° skrå vinkel (43).

Kontroller derefter vinkelindikatorens (18) position. Løsn om nødvendigt viseren ved hjælp af en stjer- neskruetrækker, indstil til position 45° på skalaen for den skrå vinkel (19) og spænd fastgørelsess- kruen fast. Finjustering af 0° geringsvinklen (fig. T, U)

(8), indtil vinkelmålerens ben flugter med sav- klingen ihele længden;

Spænd alle to anslagsbolte (32) fast igen. Kontrol- ler derefter vinkelindikatorens (16) position. Løsn om nødvendigt viseren ved hjælp af en stjernes- kruetrækker, indstil til position 0° på skalaen for den skrå vinkel (15) og spænd fastgørelsesskruen fast.

Sørg altid for, at maskinen ikke er sluttet til elnettet, når du udfører vedligeholdelse af mekanismen. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs iventilationsåbnin- gerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet isæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. Rengøring af afskærmningerne Kontroller afskærmningen (4) og den tilbagetræk- kende afskærmning (5) for snavs, inden du bruger maskinen. Fjern gammelt savsmuld og splinter ved hjælp af en børste eller et lignende værktøj.108

Udskiftning af bordindsatsen Udskift straks beskadigede bordindsatser. Med en beskadiget bordindsats (12) er der en risi- ko for, at små dele sætter sig fast mellem bordinds- atsen og savklingen, så savklingen blokeres. For at udskifte bordindsatsen:

1. Fjern bordindsatsens skruer ved hjælp af en

stjerneskruetrækker. Juster om ønsket gerings- og den skrå vinkel for at få adgang til disse skruer;

4. Stram skruerne ved hjælp af en stjerneskrue-

trækker. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation. Kun for lande iEU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse iden nationale lovgivning skal mas- kinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde. GARANTI VONROC-produkter er udviklet til de højeste kva- litetsstandarder og er garanteret fri for defekter ibåde materialer og udførelse iden periode, der er retsligt angivet fra datoen for det originale køb. Hvis produktet skulle udvikle fejl idenne periode på grund af defekt materiale og/eller udførelse, bedes du kontakte VONROC direkte. Følgende omstændigheder er udelukket fra denne garanti:

• Uautoriserede servicecentre har foretaget eller gjort forsøg på at foretage reparationer og/eller ændringer på maskinen;

• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;

• Der er anvendt ikke-originale reservedele. Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstået. Der er ingen andre garantier, udtrykt eller underforstået, som strækker sig ud over denne, herunder de un- derforståede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holdes ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal være begrænset til reparation eller udskiftning af enheder eller dele, der ikke overholder kravene. Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.PL
