NÁVOD K OBSLUZE MS503AC Vonroc

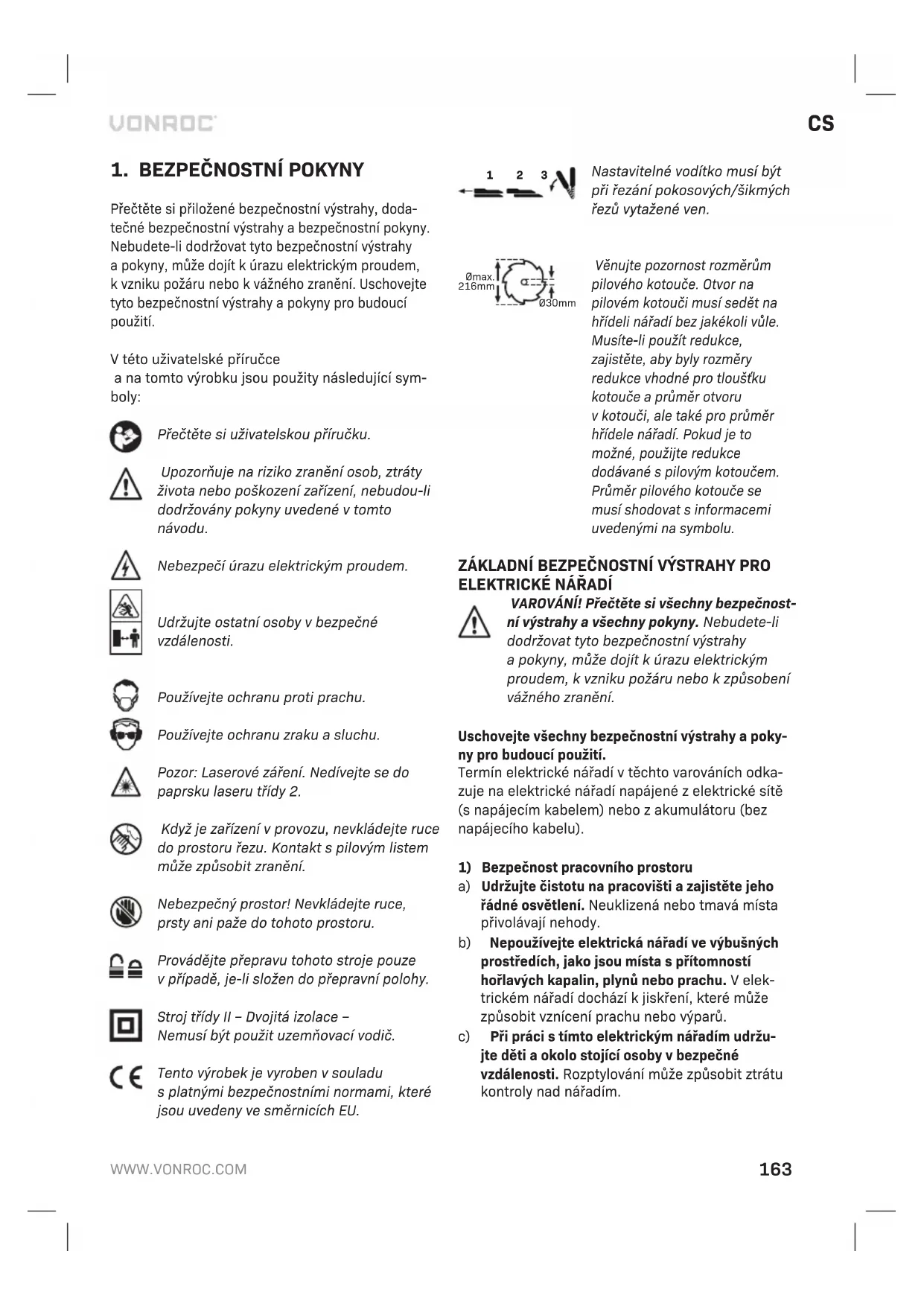

CS Překlad originálního návodu k obsluze 163

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V této uživatelské příručce

a na tomto výrobku jsou použity následující sym- boly:

Přečtěte si uživatelskou příručku.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Nebezpečí úrazu elektrickým proudem.

Udržujte ostatní osoby v bezpečné vzdálenosti.

Používejte ochranu proti prachu.

Používejte ochranu zraku a sluchu.

Pozor: Laserové záření. Nedívejte se do paprsku laseru třídy 2.

Když je zařízení v provozu, nevkládejte ruce do prostoru řezu. Kontakt s pilovým listem může způsobit zranění.

Nebezpečný prostor! Nevkládejte ruce, prsty ani paže do tohoto prostoru.

Provádějte přepravu tohoto stroje pouze v případě, je-li složen do přepravní polohy.

Stroj třídy II – Dvojitá izolace – Nemusí být použit uzemňovací vodič.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

Nastavitelné vodítko musí být při řezání pokosových/šikmých řezů vytažené ven.

Věnujte pozornost rozměrům pilového kotouče. Otvor na pilovém kotouči musí sedět na hřídeli nářadí bez jakékoli vůle. Musíte-li použít redukce, zajistěte, aby byly rozměry redukce vhodné pro tloušťku kotouče a průměr otvoru v kotouči, ale také pro průměr hřídele nářadí. Pokud je to možné, použijte redukce dodávané s pilovým kotoučem. Průměr pilového kotouče se musí shodovat s informacemi uvedenými na symbolu.

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Termín elektrické nářadí v těchto varováních odka- zuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru
a) Udržujte čistotu na pracovišti a zajistěte jeho řádné osvětlení. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.
c) Při práci s tímto elektrickým nářadím udržujte děti a okolo stojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrickábezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky a odpovídající zásuvky budou snižovat riziko úrazu elektrickým proudem.
b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání elektrického nářadí a netahejte za tento kabel pri odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel pres horké a mastné povrchy nebo pres ostré hrany, a aby se nedostal do kontaktu s pohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

3) Bezpečnostosob

a) Při práci s tímto elektrickým nářadím buděte stále pozorní, sledujte, co provádíte a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci s elektrickým nářadím může vést k velmi nebezpečným zraněním.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.

c) Zabraňte náhodnému spuštění nářadPřed připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí také před zvednutím nářadí nebo před jeho prénášením se ujistěte, zda je spínač na nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.
f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší po-zornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.
4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.
c) Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.

d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů a stavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než ho použijete. Mnoho nehod bývá způsobeno nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté. U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.
b) Používejte elektrické nářadí pouze s pře- depsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Není-li akumulátor používán, uložte jej mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které mohou způsobit zkratování jeho kontaktů. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dosta-ne-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající

kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.

e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne - správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.

6)Servis

a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neprovádějte servis poškozených baterií. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

SPECIFICKÉ BEZPEČNOSTNÍ POKYNY

• Pokosové pily jsou určeny pro řezání dřeva nebo výrobků na bázi dřeva, nemohou být používány s rozbrušovacími kotouči na řezání železných materiálů, jako jsou kulatiny, tyče, svorníky atd. Prach z takových materiálů způsobuje zablokování pohyblivých dílů, jako je spodní kryt. Jiskry vznikající při řezání kovů způsobí vznícení spodního krytu, vložky stolu a dalších plastových dílů.
• Kdykoli je to možné, používejte k upnutí obrobku svorky. Budete-li obrobek přidržovat rukou, vaše ruka musí být vždy ve vzdálenosti minimálně 100 mm od jedné nebo druhé strany pilového kotouče. Nepoužívejte tuto pilu pro řezání obrobků, které jsou příliš malé na to, aby byly bezpečně upnuty nebo drženy rukou. Bude-li se vaše ruka nacházet příliš blízko u pilového kotouče, bude hrozit zvýšené riziko zranění způsobeného tímto pilovým kotoučem.
• Obrobek musí být v nehybné poloze a musí být upnutý nebo opřený o vodítko a stůl pily. Nevtlacujte obrobek do pilového kotouče a nikdy

neřežte volně od ruky. Nezajištěné nebo pohy-bující se obrobky by mohly být vysokou rychlostí odmrštěny, a tak by mohly způsobit zranění.

• Protlačujte pilový kotouč přes obrobek. Neprotahujte pilový kotouč přes obrobek. Chcete-li provést řez, zvedněte hlavu pily a přetáhněte ji směrem k sobě nad obrobkem, aniž byste prováděli řez. Zapněte motor, stlačte hlavu pily směrem dolů a protlačte pilový kotouč přes obrobek. Řezání přitahováním kotouče pravděpodobně způsobí, že pilový kotouč vystoupá na horní část obrobku a celá sestava bude prudce odhozena směrem na obsluhu.
• Nikdy neprovádějte křížení rukou přes určenou čáru řezu, a to před i za pilovým kotoučem. Držení obrobku, máte-li překřížené ruce, to znamená, že budete držet obrobek na pravé straně pilového kotouče levou rukou a naopak, je velmi nebezpečné.
• Nesahejte rukama za vodítko do vzdálenosti menší než 100 mm od jedné nebo druhé strany pilového kotouče, abyste odstranili odřezky dřeva nebo z jakéhokoli jiného důvodu, je-li pilový kotouč v pohybu. Blízkost pilového kotouče u vaší ruky nemusí být zřejmá, a tak může dojít k vašemu vážnému zranění.
• Obrobek před řezáním vždy zkontrolujte. Je-li obrobek ohnutý nebo deformovaný, upněte jej vnější vyklenutou částí směrem k vodítku. Vždy se ujistěte, zda mezi obrobkem, vodítkem a stolem podél čáry řezu není žádná vůle. Ohnutý nebo deformovaný obrobek se může během řezání kroutit nebo posouvat a může způsobit zablokování rotujícího pilového kotouče. V obrobku nesmí být žádné hřebíky nebo cizí předměty.
• Nepoužívejte tuto pilu, dokud nebudou z jejího stolu odstraněny všechny nástroje, odřezky dřeva atd., mimo samotný obrobek. Malé kousky dřeva nebo jiné předměty, které se dostanou do kontaktu s rotujícím pilovým kotoučem, mohou být odmrštěny vysokou rychlostí.
• Vždy řežte pouze jeden obrobek. Více obrobků položených na sobě nemůže být odpovídajícím způsobem upnuto nebo podepřeno a během řezání může dojít k jejich posuvu a k zablokování pilového kotouče.

• Zajistěte, aby byla tato pokosová pila před použitím namontována nebo umístěna na rovné a pevné pracovní ploše. Rovný a pevný pracovní povrch snižuje riziko způsobení nestability této pokosové pily.

• Plánujte si svou práci. Provádíte-li změnu nastavení úhlu šikmého nebo pokosového řezu, vždy se ujistěte, zda je správně seřízeno nastavitelné vodítko, aby podpíralo obrobek a aby nemohlo dojít ke kontaktu s pilovým kotoučem nebo ochranným systémem. Bez zapnuté pily a bez obrobku na stole pily provedte ramenem pily kompletní simulovaný řez, abyste se ujistili, zda nebude hrozit žádné riziko pořezání vodítka pily.

• Budete-li pracovat s obrobky, které budou širší nebo delší než horní stůl pily, používejte odpovídající podpěry, jako jsou prodloužení stolu, stojany atd. Obrobky, které jsou delší nebo širší než stůl této pokosové pily a které nejsou bezpečně podepřeny, se mohou převrátit. Dojde-li k převrácení odřezané části nebo obrobku, může dojít k zvednutí spodního krytu nebo k jejich odm-rštění rotujícím pilovým kotoučem.
• Nepoužívejte další osobu jako náhradu za prodloužení stolu nebo jako doplňkovou podpěru. Nestabilní podpěra obrobku může způsobit zablokování pilového kotouče nebo posuv obrobku během řezání a vaše následné vtažení i vtažení vašeho pomocníka do rotujícího pilového kotouče.
• Odřezaná část obrobku nesmí být žádným způsobem zaseknuta nebo přitisknuta k rotujícímu pilovému kotouči. Je-li odřezaný kus omezen v pohybu, například pomocí délkových dorazů, může se zaklínit proti pilovému kotouči a může být prudce odmrštěn.
• Vždy používejte svorky nebo upínací přípravky určené pro řádné podepření kulatých materiálů, jako jsou kulatina nebo potrubí. Tyče mají tendenci se během řezání odvalovat, což způsobuje „zakousnutí“ pilového kotouče a vtažení obrobku i s vaší rukou do pilového kotouče.
• Před kontaktem s obrobkem nechejte pilový kotouč dosáhnout maximálních otáček. Tak je sníženo riziko odmrštění obrobku.
• Dojde-li k zablokování obrobku nebo pilového kotouče, vypněte tuto pokosovou pilu. Počkejte, dokud nedojde k zastavení všech pohybujících se částí a odpojte zástrčku napájecího kabelu od zásuvky a/nebo vyjměte z nářadí baterii. Potom provedte uvolnění zablokovaného materiálu. Budete-li pokračovat v práci se zablokovaným obrokem, mohlo by dojít k ztrátě kontroly nebo k poškození této pokosové pily.
• Po dokončení řezu uvolněte spouštěcí spínač, držte hlavu pily se spodní poloze a před od-

straněním odřezané části počkejte na zastavení pilového kotouče. Sahání rukou do blízkosti rotujícího pilového kotouče je nebezpečné.

• Držte pevně rukojeť při provádění neúplného řezu nebo při uvolnění spouštěcího spínače, dokud nebude hlava pily zcela ve své spodní poloze. Brzdný účinek pily může způsobit, že bude hlava pily náhle stažena směrem dolů, což zvyšuje riziko zranění.
• Udržujte pracovní prostor v čistotě. Nebezpečné jsou zejména materiálové směsi. Prach z lehkých kovů může způsobit požár nebo explozi.
• Nepoužívejte tupé, prasklé, deformované nebo poškozené pilové kotouče. Tupé nebo nesprávně nastavené pilové kotouče vytváří úzký řez způsobující nadměrné tření, ohýbání pilového kotouče a zpětné rázy.
• Nepoužívejte pilové kotouče vyrobené z rychlořezné oceli (HSS). Tyto pilové kotouče mohou snadno prasknout.
• Vždy používejte pilové kotouče se správnou velikostí a tvarem upínacího otvoru (hranatý a kulatý). Pilové kotouče s upínacími otvory, které neodpovídají montážním prvkům pily, nebudou při otáčení vystředěné, což způsobí ztrátu kontroly nad pilou.
• Nenahrazujte zabudovaný laser laserem jiného typu. Laser, který není kompatibilní s tímto elektrickým nářadím, by mohl představovat riziko zranění osob.
• Nikdy z prostoru řezu neodstraňujte odřezky, dřevěné piliny atd., je-li tato pila stále v chodu. Vždy nejdříve nastavte rameno pily zpět do neutrální polohy a potom provedťe vypnutí pily.
• Nedotýkejte se pilového kotouče po ukončení práce, dokud nevychladne. Při řezání jsou pilové kotouče velmi horké.
• Dbejte na to, aby byly výstražné štítky na stroji stále čitelné.
• Zasáhne-li laserový paprsek váš zrak, musíte okamžitě zavřít oči a otočit hlavu směrem od tohoto paprsku.
• Nepoužívejte žádné optické přístroje, jako je například dalekohled, abyste si prohlédli zdroj laserového záření. Takový úkon může poškodit váš zrak.
• Nemířte laserovým paprskem na osoby, které se dívají do dalekohledů nebo do podobných přístrojů. Takový úkon může poškodit jejich zrak.
• Neprovádějte žádné úpravy tohoto laserového přístroje. Možnosti nastavení popsané v těchto

pokynech pro obsluhu mohou být bezpečně použity.

• Nestůjte v ose pilového kotouče před tímto elektrickým nářadím. Vždy stůjte na jedné nebo druhé straně pilového kotouče. Tak budete chránit své tělo před možným zpětným rázem.
• Udržujte ruce, prsty a paže v bezpečné vzdálenosti od rotujícího pilového kotouče.
• Nesahejte jednou rukou přes druhou, stojíte-li před ramenem pily.
• Zabraňte přehřívání zubu pilového kotouče. Dojde-li k přehřátí pilového kotouče, zastavte tuto pilu. Před opětovným použitím této pily nechejte pilový kotouč vychladnout.
• Poškozený nebo opotřebovaný pilový kotouč ihned vyměňte.
• Používejte pouze pilové kotouče, které se shodují se specifikací uvedenou v tomto návodu a které byly testovány a označeny podle požadavku normy EN 847-1.
• Pří řezání obloukových nebo kulatých obrobků musí být tyto obrobky speciálně zajištěny tak, aby nedošlo k jejich prokluzování. Na čáře řezu nesmí být žádná vůle mezi obrobkem, vodítkem a stolem pily. V případě potřeby si budete muset vyrobit speciální upínací přípravky.

Elektrická bezpečnost

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

• Nepoužívejte tento stroj, je-li poškozen jeho napájecí kabel nebo zástrčka.
• Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto zařízení a které mají minimální průřez 1,5 mm2. Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE O ZAŘÍZENÍ

Určené použití

Toto nářadí je určeno pro provádění přímých podélnych a příčných řezů dřeva. Lze řezat pokosové řezy -45° až +45° a šikmé řezy -0° až +45°. Toto elektrické nářadí s namontovaným pilovým kotoučem je navrženo s dostatečnou kapacitou pro řezání tvrdého a měkkého dřeva, a také dřevotřískových a dřevovláknitých desek. Tento pilový kotouč není určen pro řezání palivového dřeva. Nepoužívejte

tuto pilu pro řezání jiných materiálů, než jsou materiály specifikované v tomto návodu.

TECHNICKÉ ÚDAJE

Model č. MS503AC
Napětí 220-240 V~
Frekvence 50 Hz
Příkon	1400 W S1 - 1700 W S625 %*
Otáčky naprázdno 4900/min
Úhly pokosového řezu -45° <>	+45°
Úhly šikmého řezu	-45° <> 0° doleva, jednoduché
Specifikace pilového kotouče:PrůměrZákladní tloušťka kotoučeŠířka řezuPrůměr otvoruPočet zubů	∅ 216 mm1,6 mm2,8 mm∅ 30 mm40T
Kapacita pily (výška x šířka):Pokosový 0° - šikmý 0°Pokosový 0° - šikmý 45°Pokosový 45° - šikmý 0°Pokosový 45° - šikmý 45	60 x 115 mm25 x 115 mm60 x 80 mm25 x 80 mm
Minimální rozměry obrobku 3 x 10 mm
Specifikace laseru:TřídaVlnová délkaVýstup	2650 nm< 1 mW
Hmotnost 6,9 kg
Lpa (akustický tlak) 92,7 +3 dB(A)
Lwa (akustický výkon) 103,7 +3 dB(A)
Hodnota vibrací <2,5 m/s2

* S6, trvalý provoz periodická práce. Stejné pracovní cykly s periodou zatížení následovanou periodou bez zatížení. Doba chodu 10 minut; pracovní cyklus je 25 % doby provozu.

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích

• použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• doba, kdy je nářadí vypnuto nebo kdy je v cho- du, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2-6.

1. Odjišťovací tlačítko
2. Rukojeť
3. Spínač zapnuto/vypnuto
4. Ochranný kryt
5. Zasunovací ochranný kryt
6. Pilový list
7. Nastavitelné vodítko
8. Vodítko
9. Prodloužení stolu
10. Stolek
11. Montážní otvory
12. Vložka stolu
13. Upínací šroub pro nastavení pokosových řezů
14. Zajišťovací šroub pro nastavení pokosových řezů
15. Měřítko úhlů pokosového řezu
16. Indikátor úhlu pokosového řezu
17. Laser
18. Indikátor úhlu šikmého řezu
19. Měřítko úhlů šikmého řezu
20. Svorka obrobku
21. Upínací šroub úhlu šikmého řezu
22. Šroub hloubkového dorazu
23. Vak na prach
24. Rukojeť pro prénášení
25. Výstup pro odvod prachu
26. Zadní chránič proti překlopení
27. Dorazový šroub pro úhel šikmého řezu 45°
28. Dorazový šroub pro úhel šikmého řezu 0°
29. Zajišťovací šroub pro upínku obrobku
30. Šestihranný klíč

31. Upínací šroub nastavitelného vodítka

32. Seřizovací šroub vodítka

33. Zajišťovací kolík polohy
34. Šrouby
35. Přídržný šroub
36. Upínací příruba
37. Upínací šroub
38. Zajištění hřídele
39. Upínací šroub svorky obrobku
40. Rýhovaná matice pro nastavení hloubky
41. Spínač laseru EN
42. Šrouby pro nastavení laseru
43. Pojistná matice pro úhel šikmého řezu 45°
44. Pojistná matice pro úhel šikmého řezu 0°

3. SESTAVENÍ

Před prováděním jakékoli práce na tomto stroji odpojte zástrčku jeho napájecího kabelu od síťové zásuvky.

Montáž upínacího šroubu pro nastavení pokosových řezů (obr. A)

Namontujte upínací šroub pro nastavení pokosových řezů (13) jeho jednoduchým zašroubováním doprava do závitu.

Montáž rukojeti na prénášení (obr. E)

1. Namontujte rukojeť na horní část stroje podle obrázku E.
2. Utáhněte šrouby pomocí šroubováku Phillips.

Přepravní poloha (obr. B, C)

Zajišťovací kolík polohy (33) usnadňuje přesun tohoto elektrického nářadí při jeho přepravě na různá pracoviště.

Odjištění přepravní polohy (pracovní poloha)

1. Stlačte mírně dolů rukojeť (2).
2. Zcela vytáhněte zajišťovací kolík polohy (33) a zajistěte jej jeho otočením.
3. Pohybujte rukojetí (2) pomalu nahoru.

Zajištění přepravní polohy (přepravní poloha)

Před zajištěním v přepravní poloze se ujistěte, zda je šroub hloubkového dorazu (22) nastaven na neomezenou hloubku. Tak může být rukojeť (2) přesunuta zcela dolů, aniž by se dostala do kontaktu s hloubkovým dorazem. Odstraňte také každé příslušenství, které nemůže být bezpečně upevněno k této pile.

1. Stlačte rukojeť (2) zcela dolů.
2. Zajistěte zajišťovací kolík polohy (33) nejdříve jeho vytažením a následným otočením.
3. Naviňte napájecí kabel a svažte jej s dodanou upínací páskou.

Po zajištění přepravní polohy použijte pro bezpečné přenášení a přepravu této pily rukojeť pro přenášení (24).

Pro přepravu této pily používejte pouze rukojeť pro prénášení a nikdy nepřenášejte tuto pilu uchopením za ochranné kryty.

Instalace pily (obr. A, B, D)

Toto elektrické nářadí musí být namontováno na rovný a stabilní pracovní povrch (například pracovní stůl), aby byla zajištěno jeho bezpečné ovládání. Tato pila může být instalována třemi způsoby:

1. Na pracovním stole

V takovém případě musí být tato pila bezpečně upevněna k pracovnímu stolu pomocí vhodných šroubů. K tomuto účelu použijte čtyři otvory (11). Jak je zobrazeno na obr. D.

2. Na pomocném rámu

Přečtěte si všechny výstrahy a pokyny dodané s tímto stojanem pily. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k požáru nebo k způsobení vážného zranění.

Před montáží tohoto elektrického nářadí provedte řádné sestavení rámu této pily. Správné sestavení tohoto rámu je velmi důležité, abyste zabránili riziku pádu pily.

V tomto případě musí být stroj upevněn k pomocnému rámu pomocí šroubů. K tomuto účelu použijte čtyři otvory (11). Tento pomocný rám musí být ukotven pomocí 4 šroubů k podlahové desce s plochou alespoň 1 metr čtvereční. Montujte tuto pilu na tento rám v přepravní poloze.

3. Flexibilní instalace

Tento typ instalace není výrobcem doporučen.

Pokud není ve výjimečných případech namontování tohoto elektrického nářadí na rovný a stabilní povrch možné, můžete zaimprovizovat nastavením tohoto nářadí pomocí chráničů proti překlopení.

Bez chrániče proti překlopení nebude toto elektrické nářadí stabilní a může se převrátit zejména při provádění řezů s maximálním úhlem pro pokosový a/nebo šikmý řez.

- Povolte šrouby (34) na spodní straně stroje pomocí šroubováku Phillips podle obr. F. Namontujte zadní chránič proti převrácení (26) podle obr. F. Nyní znovu utáhněte šrouby (34).

Zasunovací ochranný kryt (5) chrání před náhodným kontaktem s pilovým kotoučem a před odlétávajícími pilinami. Před použitím pily musí zkontrolována správná funkce ochranného krytu pilového kotouče. Při tomto úkonu stáhněte dolů rukojeť (2) a zkontrolujte následující:

• Zasunovací ochranný kryt (5) musí umožňovat přístup k pilovému kotouči (6), aniž by docházelo ke kontaktu s jinými díly.
• Je-li pila vyklápěna nahoru do výchozí polohy, zasunovací ochranný kryt (5) musí automaticky zakrýt celý pilový kotouč (6).

Výměna pilového listu (Obr. G)

Před prováděním jakékoli práce na tomto stroji odpojte zástrčku jeho napájecího kabelu od síťové zásuvky.

Při manipulaci s pilovým listem používejte rukavice. Nebezpečí zranění při kontaktu s pilovým listem.

Používejte pouze pilové listy, které splňují požadavky technických údajů uvedených v tomto návodu. Používejte pouze takové pilové kotouče, které jsou označeny otáčkami stejnými nebo vyššími, než jsou otáčky uvedené na stroji.

Za žádných okolností nepoužívejte brusné kotouče jako řezný nástroj.

Před výměnou pilového kotouče vám zásadně doporučujeme nastavit úhel šikmého i pokosového

řezu na hodnotu 0°. V jiném případě by došlo k omezení přístupu.

Vyjmutí pilového listu

1. Zajistěte pilu v horní poloze pomocí zajišťovacího kolíku polohy (33);
2. Povolte přidržný šroub (35) pomocí šroubováku Phillips podle obrázku G1; VAROVÁNÍ! Přidržný šroub (35) úplně neodstraňujte, jen jej povolte.
3. Naklopte zasouvací ochranný kryt (5) nahoru tak, aby se úplně zpřístupnil upínací šroub (37), jak je uvedeno na obrázku G2;
4. Zasuňte šestihranný klíč do upínacího šroubu (37). Zasouvací ochranný kryt (5) lze uvolnit, naklopí se na šestihranný klíč.
5. Upínacím šroubem (37) otáčejte pomocí šestihranného klíče (30) a současně stiskněte zajištění hřídele (38) tak, aby se zajistilo.
6. Pevně držte zajištění hřídele (38) a povolte upínací šroub (37) jeho otáčením doprava (levý závit).
7. Sejměte upínací šroub (37) a upínací přírubu (36). Potom lze vyjmout pilový list (6).

Nasazení pilového listu

Při montáži pilového listu dbejte na to, aby směr řezání zubů (šipka na pilovém listu) souhlasil se směrem šipky na krytu (4).

Při montáži pilového listu (6) zkontrolujte jeho volné otáčení ve vložce (12) při nastavení úhlu 0° i 45°.

1. Očistěte pilový kotouč a všechny upínací části, které budete potřebovat.
2. Povolte přídržný šroub (35) pomocí šroubováku Phillips podle obrázku G1; VAROVÁNÍ! Přídržný šroub (35) úplně neodstraňujte, jen jej povolte.
3. Naklopte zasouvací ochranný kryt (5) nahoru tak, aby se úplně zpřístupnil upínací šroub (37), jak je uvedeno na obrázku G2;
4. Zasuňte šestihranný klíč do upínacího šroubu (37). Zasouvací ochranný kryt (5) lze uvolnit, naklopí se na šestihranný klíč.

5. Namontujte upínací přírubu (36). Zajistěte, aby boční plošky upínací příruby odpovídaly bočním ploškám na hřídeli nářadí. Zkontrolujte také, zda je vypouklá strana upínací příruby po namontování otočena směrem ven.

6. Namontujte upínací šroub (37) a otáčejte jím pomocí šestihranného klíče a současně stiskněte zajištění hřídele (38) tak, aby se zajistilo.

7. Pevně držte zajištění hřídele (38) a utáhněte upínací šroub (37) jeho otáčením doleva.

Odsávání prachu (obr. A, B, V, W)

Zajistěte dobré větrání na pracovišti.

Používejte ochranu proti prachu.

Prach z materiálů, jako jsou nátěry obsahující olovo a některé typy dřeva, může způsobit zdravotní problémy. Vdechování takového prachu může způsobit alergické reakce a/nebo respirační onemocnění uživatele nebo osob v blízkém okolí. Určité typy prachů, například prach z dubového nebo bukového prachu, jsou klasifikovány jako karcinogenní, a to zejména ve spojení s přísadami pro ošetřování dřeva (chromáty, prostředky na ochranu dřeva). Důrazně doporučujeme používat systém pro odsávání prachu, který je vhodný pro příslušný materiál, kdykoli je to možné.

Zabraňte hromadění prachu na pracovišti. Prach se může snadno vznítit.

Systém pro odsávání prachu může být zablokován prachem, pilinami nebo fragmenty obroku. A proto musí být pravidelně čištěn. Postupujte následovně:

1. Odpojte zástrčku napájecího kabelu od síťové zásuvky.
2. Počkejte, dokud se pilový kotouč zcela nezastaví.
3. Je-li to nutné, odstraňte všechny překážky.

Montáž vaku na prach (Obr. V)

Stiskněte příchytku vaku na prach (23) a nasuňte tento vak na otvor pro odvod prachu (25) nacházející se na zadní části pily. Po uvolnění příchytky zůstane vak na prach na určeném místě.

Připojení vysavače (obr. W)

Zařízení pro odsávání prachu musí být vhodné pro řezaný materiál.

Provádíte-li odsávání prachu, který je zdravotně velmi škodlivý nebo který je karcinogenní, použijte speciální odsávání prachu.

Hadice vysavače může být připojena k otvoru pro odvod prachu (25). Při této činnosti jednoduše připojte hadici odsávání k otvoru pro odvod prachu.

4. POUŽITÍ

Před zapnutím této pily vždy zkontrolujte, zda je správně upnutý pilový kotouč. Pilový kotouč se musí plynule otáčet.

Před použitím této pily vždy zkontrolujte ochranné kryty.

U všech řezů se musíte vždy nejdříve ujistit, zda se pilový kotouč nikdy nedostane do kontaktu s vodítkem, se svorkou obrobku nebo s jinou částí této pily. Odstraňte všechny namontované doplňkové dorazy nebo je správně nastavte.

Podepření obrobku (obr. H)

Obrobky musí být vždy řádně podepřeny. Prod- loužení stolu (9) poskytuje další podporu obrobku na levé a pravé straně.

Při řezání velmi dlouhých obrobku musí být volný konec takového obrobku opatřen doplňkovým stojanem nebo musí být řádně podepřen.

Upnutí obrobku (obr. H)

Obrobky musí být vždy pevně upnuty. Svorka obrobku (20) může být umístěna na levé nebo pravé straně obrobku. Postupujte následovně:

1. Ujistěte se, zda je obrobek pevně přitisknutý k vodítku (8).
2. Zasuňte dodávanou svorku obrobku (20) do jednoho z otvorů určených pro tento účel, jak je zobrazeno na obr. H.
3. Nastavte závitovou tyč svorky obrobku (20) na výšku obrobku.
4. Utáhněte pevně závitovou tyč svorky obrobku (20), aby došlo k řádnému upevnění obrobku. Chcete-li obrobek uvolnit, jednoduše povolte závitovou tyč svorky obrobku (20).

Upínací šroub svorky obrobku (39) může být použit pro rychlejší nastavení výšky svorky obrobku (20). Po nastavení výšky vždy pevně utáhněte závitovou tyč svorky obrobku (20), aby došlo k řádnému upevnění obrobku.

Nastavení vodítka (obr. H)

Vždy nastavte vodítko podle specifického typu řezu.

Při provádění pokosových a/nebo šikmých řezů musíte vždy přesunout nastavitelné vodítko (7) v závislosti na směru řezu. Tímto způsobem bude řezaný obrobek vždy řádně podepřen vodítkem v každé situaci. Postupujte následovně:

1. Povolte upínací šroub nastavitelného vodítka (31).
2. Nastavte vodítko podle požadovaného řezu. Při pokosových nebo přímých řezech musí být vodítko nastaveno dovnitř směrem k pilovému kotouči (maximálně 8 mm), aniž by se jej dotýkalo. Při šikmých řezech musí být vodítko nastaveno směrem od pilového kotouče (maximálně 8 mm), aniž by se jej dotýkalo.
3. Utáhněte upínací šroub nastavitelného vodítka (31).
4. Chcete-li zajistit, aby se pilový kotouč nedostal do kontaktu s nastavitelným vodítkem (31), doporučujeme vám, abyste provedli zkušební pohyb pilového kotouče, aniž by byla pila zapnuta.

Nastavení úhlu pokosového řezu (obr. A)

Úhel pokosového řezu může být nastaven v rozsahu od 45° vlevo do 45° vpravo. Pro rychlé a přesné nastavení běžně používaných úhlů pokosových řezů jsou na stole této pily přednastavené dorazy pro úhly 0°, 15°, 22,5°, 30° a 45°.

Nastavení úhlu pokosového řezu

1. Povolte zajišťovací šroub pro nastavení pokosových řezů (14);
2. Otočte stůl (10) doleva nebo doprava na požadovaný úhel pomocí upínacího šroubu pro nastavení pokosových řezů (13). Pokud preferujete použití přednastavení, nezapomeňte, že přednastavení musí být cítit v aretaci přednastavení. Úhel řezu můžete odečíst na měřítku úhlu pokosového řezu (15) pomocí indikátoru úhlu pokosového řezu (16).
3. Utáhněte zajišťovací šroub pro nastavení pokosových řezů (14).

Nastavení úhlu šikmého řezu (obr. A, B)

Úhel šikmého řezu může být nastaven v rozmezí od 0° do +45° vlevo. Postupujte následovně:

1. Povolte upínací šroub pro nastavení šikmých řezů (21).

2. Naklánějte pilu pomocí rukojeti (2), dokud nebude indikátor (18) na měřítku úhlu šikmých řezů (19) ukazovat požadovanou hodnotu.

3. Utáhněte upínací šroub pro nastavení šikmých řezů (21).

Zapnutí a vypnutí nářadí (obr. A)

• Chcete-li spustit toto nářadí, stiskněte a držte odjišťovací tlačítko (1) a stiskněte spínač zapnuto/vypnuto (3).
• Chcete-li nářadí vypnout, uvolněte spínač zapnuto/vypnuto (3).

Provádění příčného řezu (obr. I, J)

Při provádění řezů napříč růstu vláken dřeva postupujte podle těchto kroků:

1. Nastavte úhel pokosového a šikmého řezu na hodnotu 0°.
2. Umístěte nastavitelné vodítko do vnitřní polohy směrem k pilovému kotouči. Maximální vzdálenost mezi nastavitelným vodítkem (31) a pilovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. J. Ujistěte se, zda se vodítko nedotýká pilového kotouče.
3. Pevně upněte obrobek.
4. Zapněte nářadí. Ujistěte se, zda pilový kotouč dosáhl maximálních otáček.
5. Nyní začněte pomalu spouštět rukojeť tak, aby pilový kotouč mohl prořezat obrobek a aby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak a nechejte ji pracovat vlastním tempem.
6. Znovu nastavte rukojeť do horní polohy a vypněte pilu uvolněním spínače.

Provádění pokosového řezu (obr. J, K)

Při provádění řezů šikmo vzhledem k čelu obrobku postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu na požadovanou hodnotu a úhel šikmého řezu na hodnotu 0°.
2. Umístěte nastavitelné vodítko do vnitřní polohy směrem k pilovému kotouči. Maximální vzdálenost mezi nastavitelným vodítkem (31) a pilovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. J. Ujistěte se, zda se vodítko nedotýká pilového kotouče.
3. Pevně upněte obrobek.
4. Zapněte nářadí. Ujistěte se, zda pilový kotouč dosáhl maximálních otáček.
5. Nyní začněte pomalu spouštět rukojeť tak, aby pilový kotouč mohl prořezat obrobek a aby vnikl do drážky vložky stolu. Nevyvíjejte na pilu

příliš velký tlak a nechejte ji pracovat vlastním tempem.

1. Znovu nastavte rukojeť do horní polohy a vypněte pilu uvolněním spínače.

Provádění šikmého řezu (obr. L, M)

Při provádění řezů šikmo vzhledem k podélné hraně obrobku postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu na hodnotu 0° a úhel šikmého řezu na požadovaný úhel.
2. Umístěte nastavitelné vodítko do vnější polohy směrem od pilového kotouče. Maximální vzdálenost mezi nastavitelným vodítkem (31) a pilovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. M. Ujistěte se, zda se vodítko nedotýká pilového kotouče.
3. Pevně upněte obrobek. Ujistěte se, zda je svorka obrobku umístěna na pravé straně.
4. Zapněte nářadí. Ujistěte se, zda pilový kotouč dosáhl maximálních otáček.
5. Nyní začněte pomalu spouštět rukojeť tak, aby pilový kotouč mohl prořezat obrobek a aby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak a nechejte ji pracovat vlastním tem-pem.
6. Znovu nastavte rukojeť do horní polohy a vypněte pilu uvolněním spínače.

Provádění kombinovaného řezu (obr. M, N)

Při provádění kombinovaného pokosového a šikmého řezu postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu a úhel šikmého řezu na požadované úhly.
2. Umístěte nastavitelné vodítko do vnější polohy směrem od pilového kotouče. Maximální vzdálenost mezi nastavitelným vodítkem (31) a pilovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. M. Ujistěte se, zda se vodítko nedotýká pilového kotouče.
3. Pevně upněte obrobek. Ujistěte se, zda je svorka obrobku umístěna na pravé straně.
4. Zapněte nářadí. Ujistěte se, zda pilový kotouč dosáhl maximálních otáček.
5. Nyní začněte pomalu spouštět rukojeť tak, aby pilový kotouč mohl prořezat obrobek a aby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak a nechejte ji pracovat vlastním tem-pem.
6. Znovu nastavte rukojeť do horní polohy a vypněte pilu uvolněním spínače.

Nastavení hloubkového dorazu (obr. O)

Tento hloubkový doraz může být nastaven tak, aby omezoval hloubku řezu. To může být využito pro snadné řezání drážky. Postupujte následovně:

1. Povolte rýhovanou matici pro nastavení hloubky (40);
2. Nastavte šroub pro nastavení hloubky (22) na požadovanou hloubku řezu.
3. Utáhněte rýhovanou matici pro nastavení hloubky (40).

Zapnutí a vypnutí laseru (obr. B)

Stiskněte spínač laseru (41), aby došlo k jeho zapnutí nebo vypnutí.

Jemné nastavení

Před prováděním jakéhokoli nastavení odpojte zástrčku napájecího kabelu od síťové zásuvky.

Chcete-li zajistit přesné řezy, před prvním použitím po náročném použití pily musí být zkontrolováno a seřízeno základní nastavení pily. Pro tento úkon je vyžadováno speciální nářadí. Poprodejní servis Vonroc pomůže zvládnout tuto práci rychle a spolehlivě.

Jemné nastavení laseru (obr. Q)

Poznámka: Chcete-li vyzkoušet funkci laseru, nářadí musí být připojeno k elektrickému napájení.

Při nastavování laseru (například při manipulaci s ramenem nářadí) nikdy neaktivujte vypínač. Náhodné spuštění elektrického nářadí může vést k způsobení zranění.

Přestane-li laser (17) správně ukazovat čáru řezu, můžete laser znovu nastavit. Postupujte následovně:

1. Povolte šrouby pro nastavení laseru (42);
2. Pohybujte laserem, dokud laserový paprsek nebude na zubech pilového kotouče (6);
3. Utáhněte šrouby pro nastavení laseru (42).

Jemné nastavení úhlu šikmého řezu (obr. Q, R)

1. Nastavte úhel pokosového a šikmého řezu na hodnotu 0°.
2. Stlačte dolů rukojeť (2) a zajistěte ji pomocí zajišťovacího kolíku polohy (33).
3. Nastavte ukazatel úhlu na hodnotu 90° a položte jej na stůl pily (10), jak je zobrazeno na obr. R. Část ukazatele úhlu u pilového kotouče musí být s tímto pilovým kotoučem (6) srovnána

po celé jeho délce.

1. Povolte pojistnou matici (44) pro úhel šikmého řezu 0°.
2. Nastavujte dorazový šroub pro úhel šikmého řezu 0° (28), dokud část ukazatele úhlu u pilového kotouče nebude srovnána s tímto pilovým kotoučem po celé jeho délce.
3. Znovu utáhněte pojistnou matici (44) pro úhel šikmého řezu 0°.

Následně zkontrolujte polohu indikátoru úhlu (18). Je-li to nutné, uvolněte ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu šikmého řezu (19) na polohu 0° a znovu utáhněte upínací šroub.

Jemné nastavení úhlu šikmého řezu 45° (obr. Q, S)

1. Nastavte úhel pokosového a šikmého řezu na hodnotu 45°.
2. Stlačte dolů rukojeť (2) a zajistěte ji pomocí zajišťovacího kolíku polohy (33).
3. Nastavte ukazatel úhlu na hodnotu 90° a položte jej na stůl pily (10), jak je zobrazeno na obr. S. Část ukazatele úhlu u pilového kotouče musí být s tímto pilovým kotoučem (6) srovnána po celé jeho délce.
4. Povolte pojistnou matici (43) pro úhel šikmého řezu 45°.
5. Nastavujte dorazový šroub pro úhel šikmého řezu 45° (27), dokud část ukazatele úhlu u pilového kotouče nebude srovnána s tímto pilovým kotoučem po celé jeho délce.
6. Znovu utáhněte pojistnou matici (43) pro úhel šikmého řezu 45°.

Následně zkontrolujte polohu indikátoru úhlu (18). Je-li to nutné, uvolněte ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu šikmého řezu (19) na polohu 45° a znovu utáhněte upínací šroub.

Jemné nastavení úhlu pokosového řezu 0° (obr. T, U)

1. Nastavte ukazatel úhlu na hodnotu 0° a položte jej na stůl pily (10). Umístěte tento ukazatel mezi vodítko (8) a pilový kotouč (6).
2. Část ukazatele úhlu u pilového kotouče musí být s tímto pilovým kotoučem (6) srovnána po celé jeho délce.
3. Povolte všechny dva šrouby (32) a nastavujte vodítko (8), dokud část ukazatele úhlu

u pilového kotouče nebude srovnána s tímto pilovým kotoučem po celé jeho délce;

1. Znovu utáhněte všechny dva šrouby vodítka (32). Následně zkontrolujte polohu indikátoru úhlu (16). Je-li to nutné, uvolněte tento ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu pokosového řezu (15) na hodnotu 0° a znovu utáhněte upínací šroub.

5. ÚDRŽBA

Provádíte-li na mechanismu jakékoliv úkony údržby, vždy se ujistěte, zda není tato pila připojena k elektrické síti.

Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, že nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako je benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

Čištění ochranných krytů

Před použitím této pily vždy zkontrolujte ochranný kryt (4) a zasunovací ochranný kryt (5), zda nejsou znečištěny. Odstraňte nahromaděný prach a piliny pomocí kartáče nebo jiného podobného nástroje.

Výměna vložky stolu

Poškozené vložky stolu okamžitě vyměňte.

Je-li vložka stolu (12) poškozena, hrozí riziko uváznutí malých kousků materiálu mezi vložkou stolu a pilovým kotoučem, což způsobí zablokování tohoto pilového kotouče. Provedení výměny vložky stolu:

1. Vyšroubujte šrouby vložky stolu pomocí šroubováku Phillips. Je-li to nutné, nastavte vhodný úhel pokosového a šikmého řezu, abyste získali přístup k těmto šroubům.
2. Vyjměte vložku stolu.
3. Vložte do pily novou vložku stolu.
4. Utáhněte šrouby pomocí šroubováku Phillips.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebování.
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.
