KULLANIM KILAVUZU MS503AC Vonroc

TR Orijinal talimatların çevirisi 176

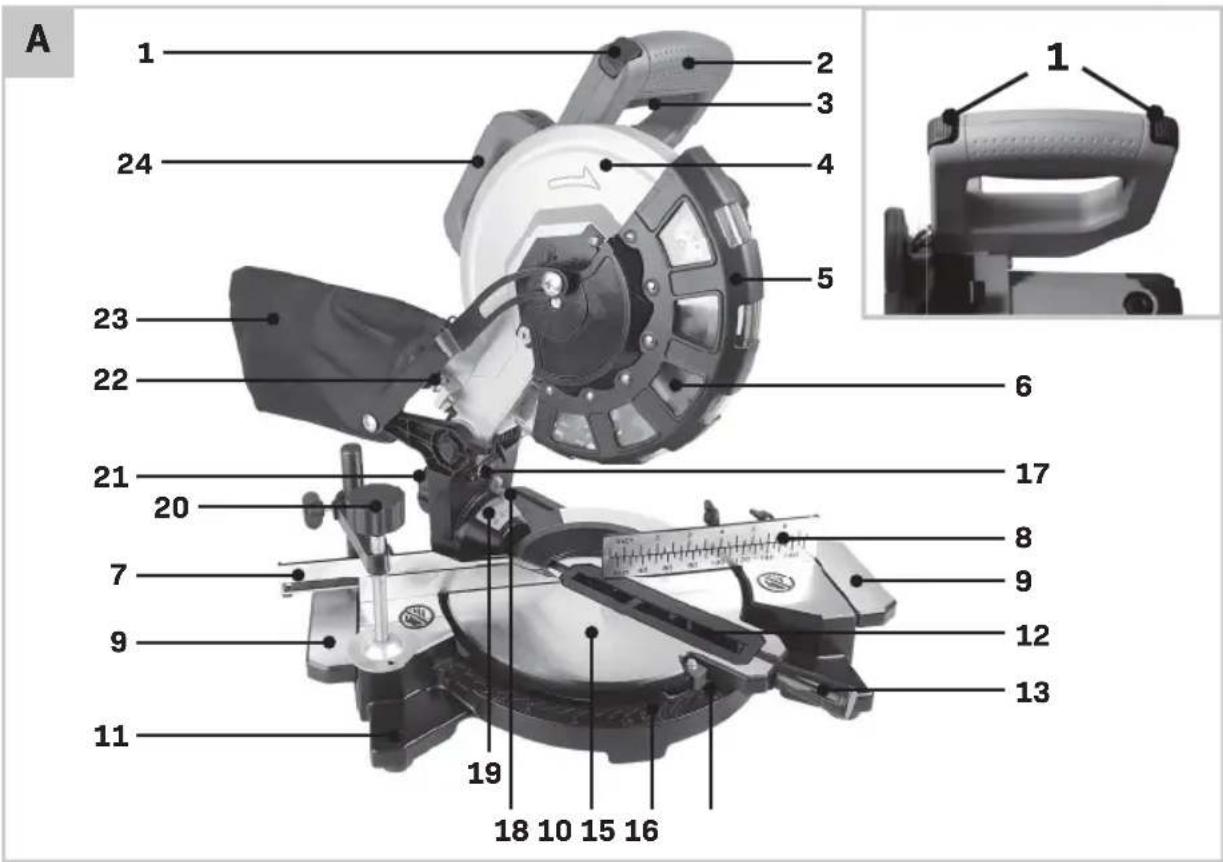

A 1 2 3 4 5 24 23 22 6 21 20 17 7 8 9 9 12 13 11 19 18 10 15 16

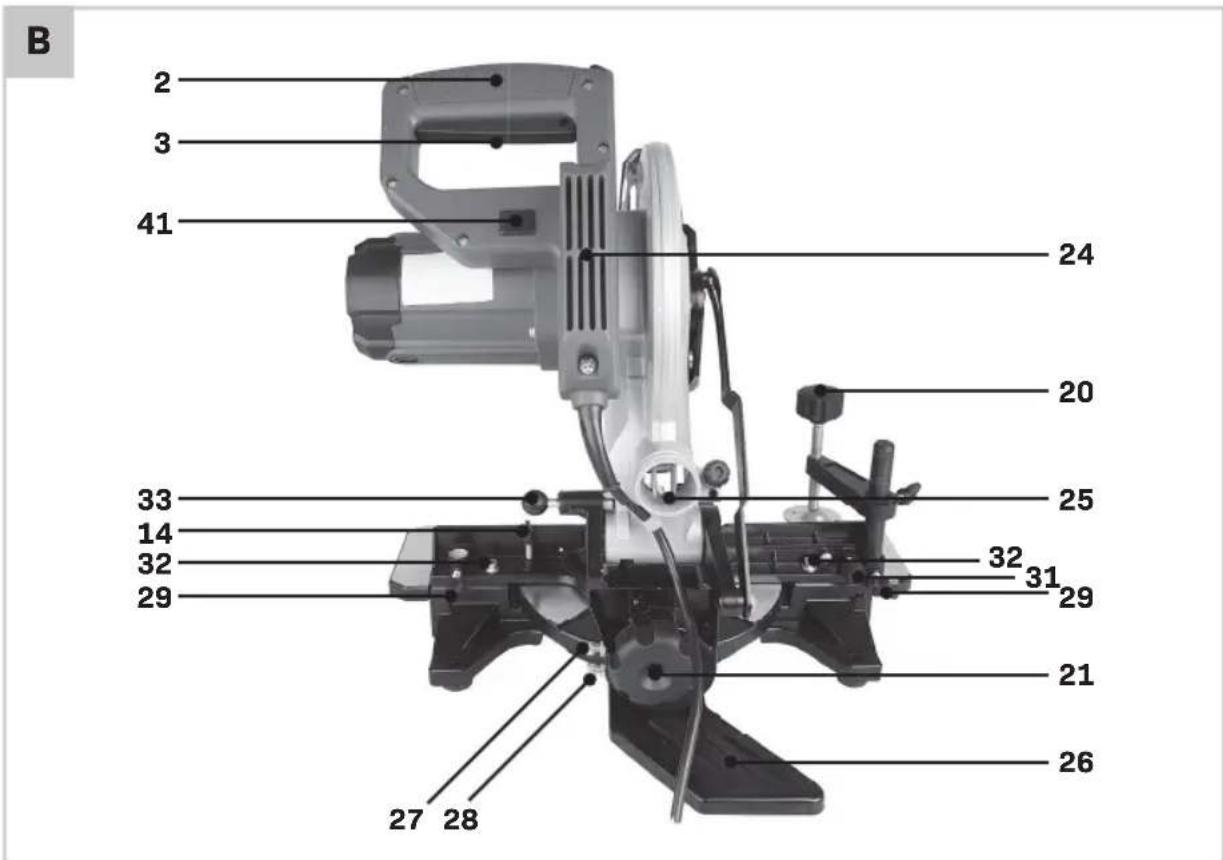

B 2 3 41 24 20 33 25 14 32 32 31 29 21 26 27 28

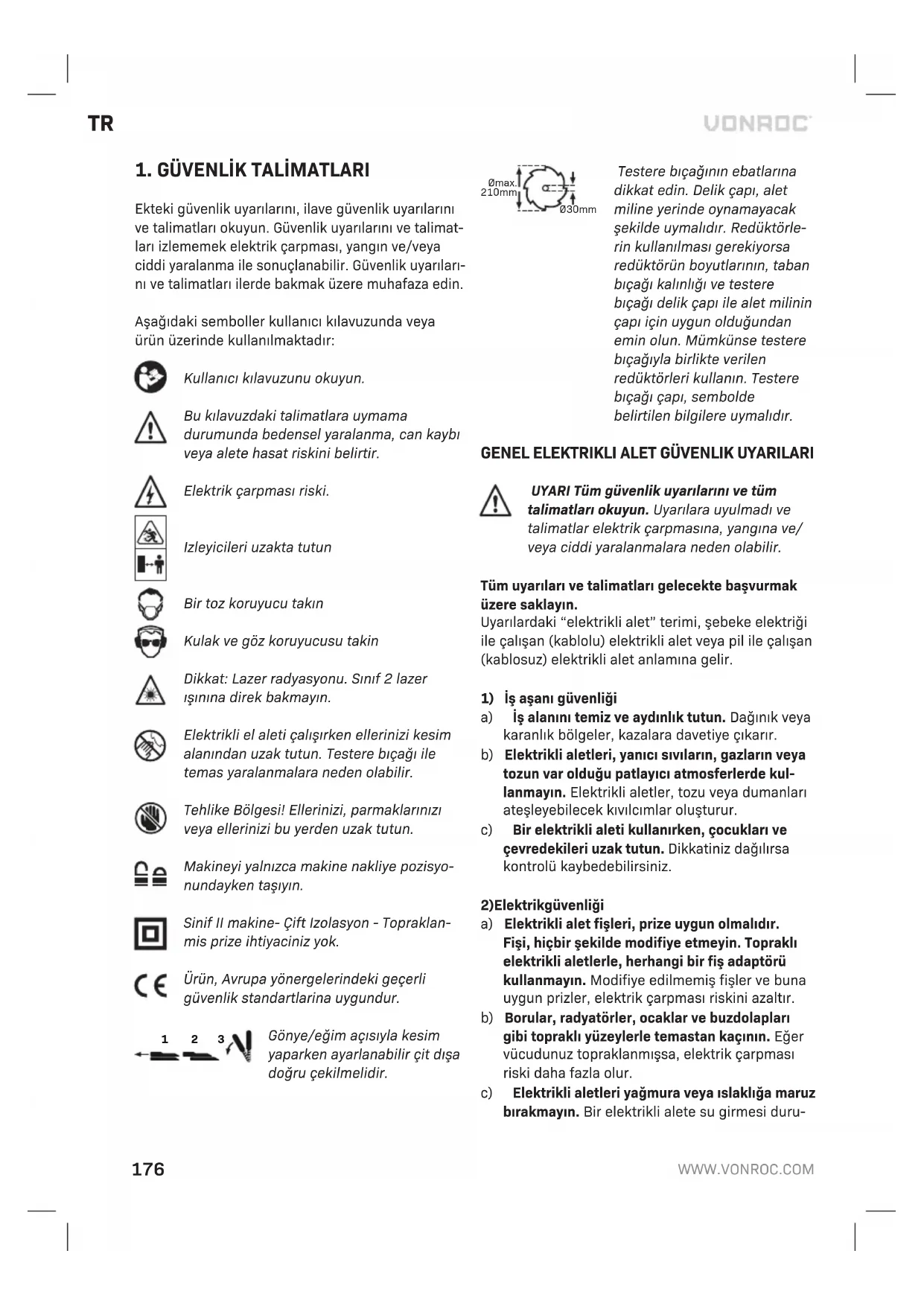

1. GÜVENLİK TALİMATLARI

Ekteki güvenlik uyarlarını, ilave güvenlik uyarlarını ve talimatları okuyun. Güvenlik uyarlarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarlarını ve talimatları ilerde bakmak üzere muhafaza edin.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir.

Elektrik çarpması riski.

Izleyicileri uzakta tutun

Bir toz koruyucu takın

Kulak ve göz koruyucusu takin

Dikkat: Lazer radyasyonu. Sınıf 2 lazer ışınına direk bakmayın.

Elektrikli el aleti çalışırken ellerinizi kesim alanından uzak tutun. Testere bıçağı ile temas yaralanmalara neden olabilir.

Tehlike Bölgesi! Ellerinizi, parmaklarını veya ellerinizi bu yerden uzak tutun.

Makineyi yalnızca makine nakliye pozisyonundayken taşıyın.

Sinif II makine- Çift Izolasyon - Topraklan-mis prize ihtiyaciniz yok.

Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

Gönye/eğim açısıyla kesim yaparken ayarlanabilir çit dışa doğru çekilmelidir.

Testere bıçağının ebatlarına dikkat edin. Delik çapı, alet miline yerinde oynamayacak şekilde uymalıdır. Redüktörlerin kullanılması gerekiyorsa redüktörün boyutlarının, taban bıçağı kalınlığı ve testere bıçağı delik çapı ile alet milinin çapı için uygun olduğundan emin olun. Mümkünse testere bıçağıyla birlikte verilen redüktörleri kullanın. Testere bıçağı çapı, sembolde belirtilen bilgilere uymalıdır.

GENEL ELEKTRIKLI ALET GÜVENLIK UYARILARI

UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara uyulmadı ve talimatlar elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Tüm uyarıları ve talimatları gelecekte başvurmak üzere saklayın.

Uyarılardaki “elektrikli alet” terimi, şebeke elektriği ile çalışan (kablolu) elektrikli alet veya pil ile çalışan (kablosuz) elektrikli alet anlamına gelir.

1) İş aşanı güvenliği

a) İş alanını temiz ve aydınlık tutun. Dağınık veya karanlık bölgeler, kazalara davetiye çıkarır.
b) Elektrikli aletleri, yanıcı sıvıların, gazların veya tozun var olduğu patlayıcı atmosferlerde kullanmayın. Elektrikli aletler, tozu veya dumanları ateşleyebilecek kıvılcımlar oluşturur.
c) Bir elektrikli aleti kullanırken, çocukları ve çevredekileri uzak tutun. Dikkatiniz dağılırsa kontrolü kaybedebilirsiniz.

2) Elektrikgüvenliği

a) Elektrikli alet fişleri, prize uygun olmalıdır. Fışı, hiçbir şekilde modifiye etmeyin. Topraklı elektrikli aletlerle, herhangi bir fiş adaptörü kullanmayın. Modifiye edilmemiş fişler ve buna uygun prizler, elektrik çarpması riskini azaltır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı yüzeylerle temastan kaçının. Eğer vücudunuz topraklanmışsa, elektrik çarpması riski daha fazla olur.
c) Elektrikli aletleri yağmura veya ıslaklığa maruz bırakmayın. Bir elektrikli alete su girmesi duru-

munda, elektrik çarpması riski artacaktır.

d) Kabloya kötü davranmayın. Kabloyu taşıma amacıyla, elektrikli aleti ya da elektrikli aletin fişini çekmek için kullanmayın. Kabloyu ısidan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da dolasmış kablolar, elektrik çarpması riskini artırır.
e) Bir elektrikli aleti dış mekanlarda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun ir kablo kullanıldığında, elektrik çarpması riski azalır.
f) Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

3) Kişiselgüvenlik

a) Elektrikli aleti kullanırken tetikte kalın, ne yap- tığınıza dikkat edin ve sağduyulu davranın. Bir elektrikli aleti yorgun olduğunuzda ya da uyuşturucu, alkol veya ilaç etkisindeyken kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmalara neden olabilir.
b) Kişisel koruyucu donanım kullanın. Her zaman göz koruması takın. Uygun durumlar için kullanılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya kulak tıkacı gibi koruyucu donanımlar, kişisel yaralanma riskini azaltacaktır.
c) Kasıtsız çalışmayı önleyin. Bir elektrik kaynağını ve/veya pil takımını bağlamadan, aleti kaldırmadan ya da taşımadan önce elektrikli aletin anahtarının kapalı durumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindeyken taşımak veya anahtarı açık elektrikli aletleri harekete geçirmek kazalara davetiye çıkarır.
d) Elektrikli aleti açık duruma getirmeden önce her türlü ayar anahtarını çıkarın. Elektrikli aletin dönen bir parçasında kalan bir anahtar, kişisel yaralanmalara neden olabilir.
e) Fazla uzanmayın. Ayaklarını zı sağlam basın ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iyi kontrol edebilirsiniz.
f) Uygun kıyafetler giyin. Bol kıyafetler giymeyin, takılar takmayın. Saçınızı, kıyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saç, hareketli parçalara takılabilir.
g) Eğer cihazlar toz giderme ve toplama tesislerinin bağlantısı için sağlanmışsa, bunların bağlandığından ve düzgün bir şekilde kullanıl-

doğından emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltılabilir.

h) Aletlerin sık kullanılmasından edindiğiniz bilgi birikiminin sizi aşırı rehavete sürüklemesine izin vermeyin ve araç güvenliği ilkelerini göz ardı etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kısa sürede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanım. Doğru elektrikli alet, tasarım amacına uygun olarak işi daha iyi yapacaktır.
b) Eğer anahtarlar açılıp kapatılamıyorsa, elektrikli aleti kullanmayın. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar değişimi ya da depolama işleminden önce elektrikli aletin fişini elektrik kaynağından çıkarın ve/veya pil takımını elektrikli aletten çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalışma riskini azaltır.
d) Boş durumdaki elektrikli aletleri çocukların erişemeyeceği bir yerde muhafaza edin ve elektrikli aletin nasıl çalıştığını ya da bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikeli olur.
e) Elektrikli aletlerin bakımını yapın. Hatalı ayarlar veya hareketli parçaların bağlanması, parça kırılmaları ve elektrikli aletin çalışmasını etkileyebilecek diğer durumlar için kontrol gerçekleştirin. Eğer herhangi bir hasar varsa, elektrikli alet kullanılmadan önce tamir edilmelidir. Çoğu kazaya bakımı iyi yapılmayan elektrikli aletler neden olur.
f) Kesme aletlerini keskin ve temiz tutun. Bakımı iyi yapılan ve keskin kenarlara sahip kesme aletlerinde donmalar daha az yaşanır ve kontrol edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuarlarını ve torna kalemlerini bu talimatlara uygun olarak kullanın, çalışma koşullarını ve gerçekleştirilecek olan işi dikkate alın. Elektrikli aletin kullanım amacı dışında kullanılması, tehlikeli durumlarla sonuçlanabilir.
h) Tutamakları ve tutma yerlerini kuru, temiz ve yağdan arındırılmış şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli şekilde taşınmasına ve kontrol edilmesine izin vermez.

5) Pilli alet kullanımı ve bakımı
a) Yalnızca üretici tarafından belirtilen şarj aletiyle şarj edin. Bir türde pil takımı için uygun bir şarj cihazı, başka bir pil takımı ile kullanıldığında yangın riski oluşturabilir.
b) Elektrikli aletleri yalnızca özel olarak belirlenmiş pil takımlarıyla kullanın. Başka pil takımlarının kullanımı yaralanma ve yangın riski oluşturabilir.
c) Pil takımı kullanılmadığı zamanda, ataşlar, bozuk paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal nesneler gibi bir uçtan diğerine bir bağlantı yapabilecek diğer metal nesnelerden uzak tutun. Pil uçlarını birbirine kısa devre yaptırmak yanıklara veya yangına neden olabilir.
d) Bozulma durumlarında pilden sıvı çıkabilir; temastan kaçının. Kazara temas gerçekleşirse, suyla yıkayın. Sıvı gözlerle temas ederse ayrıca tıbbi yardım isteyin. Pilden çıkan sıvı tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya üzerinde değişiklik yapılmış bir batarya veya aleti kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış bataryalar, yangın, patlama ya da yaralanma riskiyle sonuçlanan beklenmedik davranışlar sergileyebilir.
f) Batarya veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. Ateşe veya 130 °C üzeri sıcaklıklara maruz kalması patlamaya yol açabilir. NOT Sıcaklık birimi olarak kullanılan „130 °C“ yerine „265 °F“ kullanılabilir.
g) Tüm şarj talimatlarına uyun ve batarya veya aleti talimatlarda belirtilen sıcaklık aralığının dışındaki ortamlarda şarj etmeyin. Yanlış şekilde veya belirtilen aralığın dışındaki sıcaklıklarda şarj etmek bataryay zarar verebilir ve yangın riskini artırabilir.

6)Servis

a) Elektrikli aletinizin servis işlemlerini, yalnızca aynı yedek parçaları kullanan vasıflı bir tamir-cinin yapmasını sağlayın. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.

b) Hasarlı bataryalara asla kendiniz bakım yap-maya çalışmayın. Bataryadaki bakım işlemleri sadece üretici veya yetkili servisler tarafından yapılmalıdır.

ÖZEL GÜVENLİK TALİMATLARI

- Gönye testereleri ahşap veya benzeri ürünleri kesmek için tasarlanmıştır, demir çubuk, metal, saplama vb. gibi demir malzemelerin kesilmesi için aşındırıcı kesme diskleriyle kullanılamazlar. Aşındırıcı toz, alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındırıcı kesmeler sonucu oluşan kıvılcımlar alt siper, kesme ek parçası ve diğer plastik parçaların yanmasına neden olur.

• Mümkünse iş parçasını desteklemek için kelepçe kullanın. İş parçasını elinizle destekliyorsanız, elinizi daima testere bıçağının iki tarafından en az 100 mm mesafede tutmalısınız. Bu testereyi, güvenli bir şekilde kelepçeyle tutturulamayacak veya elle tutulamayacak kadar küçük parçaları kesmek için kullanmayın. Elleriniz testere bıçağına çok yakın koyulursa bıçakla temas sonucu yaralanma riski artabilir.
• Çalışılan parça hareketsiz olmalı ve kelepçeyle sabitlenmelidir veya hem çit hem de tezgaha tutturulmalıdır. İş parçasını bıçağa yönlendirme veya kesme işlemini kesinlikle "elle" yapmayın. İyi sabitlenmemiş veya hareket eden iş parçaları yüksek hızla fırlayarak yaralanmalara neden olabilir.
• Testereyi iş parçasına ittirin. Testereyi çalışılan parçaya doğru çekmeyin. Bir kesim yapmak için testere kafasını kaldırın ve kesme yapmadan önce çalışılan parçanın üzerine çekin, motoru çalıştırın ve testereyi çalışılan parçaya ittirin. Çekme stroku üzerinde kesim yapılması testere bıçağının çalışma parçasının üst kısmına tırmanmasına ve biçak düzeneğinin operatöre doğru çok sert şekilde fırlamasına neden olabilir.
• Kesinlikler ellerinizi testere bıçağının ön veya arka tarafındanki kesim hattına doğru uzatmayın. Çalışma parçasını „çapraz elle” yani testere bıçağının sağ tarafındanki çalışma parçasını sol elle tutmak veya tersi şekilde tutmak çok tehlikelidir.
• Biçak dönerken odun parçalarını temizlemek veya diğer herhangi bir nedenle herhangi elinizi çitin arkasında testere bıçağının 100 mm'den daha fazla yaklaştırmayın. Ellerinizin dönen testere bıçağına yakınlığı anlaşılamayabilir ve ciddi şekilde yaralanmanıza neden olabilir.
• Kesmeden önce çalışılan parçayı kontrol edin. Çalışılan parça eğilmiş veya)bükülmüşse, parçayı dışa eğilmiş kısmı çite bakacak şekilde kelepçeleyin. Kesim hattı boyunca çalışılan parça, çit ve masa arasında herhangi bir boşluk bulunmadığından daima emin olun. Eğilmiş

veya bükülmüş çalışma parçaları kıvrılabilir veya yönü değişebilir ve kesim sırasında döner testere bıçağının üstüne gelebilir. Çalışılan parça üzerinde herhangi bir çivi veya yabancı nesne bulunmamalıdır.

• Masa üzerinde, çalışılan parça haricindeki tüm aletler, ahşap parçaları kaldırılana kadar testereyi kullanmayın. Dönen bıçağa temas eden, ufak kir birikintileri, gevşek ahşap parçaları veya diğer nesneler yüksek hızla fırlayabilir.
• Tek seferde sadece bir iş parçası kesin. Birikmiş birden fazla iş parçası yeterince iyi kelepçelenemez veya kavranamaz ve kesme sırasında biçak üzerine denk gelebilir veya yerinden kayabilir.
• Gönye testerenin kullanılmadan önce düz ve sabit bir çalışma yüzeyine monte edildiğinden veya koyulduğundan emin olun. Düz ve sabit bir çalışma yüzeyi gönye testerenin dengesiz hale gelmesi riskini azaltır.
• İşinizi planlayın. Eğitim veya gönye açı ayarını değiştirmek istediğiniz her seferinde ayarlanabilir çitin çalışılan iş parçasını destekleyecek şekilde doğru ayarlandığından ve biçak veya koruma sistemiyle temas etmediğinden emin olun. Aleti çalıştırmadan ve masada herhangi bir iş parçası bulunmadan önce çitle herhangi bir girişim veya çiti kesme tehlikesi bulunmadığından emin olmak için testere bıçağını tam olarak önceden belirlenmiş bir kesime doğru hareket ettirin.
• Tabla üstünden daha geniş veya uzun bir iş parçası için tezgah uzantıları, testere tezgahları vb. gibi yeterli desteği sağlayın. Gönye testere tablasından daha geniş veya uzun bir iş parçaları sağlam desteklenmezse devrilebilir. Eğer kesilen parça veya iş parçası devrilirse, alt siperi kaldırabilir veya dönen birçok tarafından fırlatılabilir.
• Başka bir insanı bir tabla uzantısı yerine veya ilave destek olarak kullanmayın. Çalışılan parça için dengesiz destek kesme işlemi sırasında bicağın tutukluk yapmasına veya iş parçasının sizi veya yardım eden kişiyi dönen bıçağa çekecek şekilde kaymasına neden olabilir.
• Kesilen parça hiç bir şekilde dönen testere bıçağına sıkıştırılmamalı veya bastırılmamalıdır. Örneğin uzunluk sınırları kullanılan dar alanlarda kesilen parça bıçağa takılabilir ve şiddetli bir şekilde fırlayabilir.
• Daima demir çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için tasarlanmış bir kelepçe veya sabitleyici kullanın. Demir çubuklar kesim sırasında yuvarlanma

eğilimine sahiptir, bu da bıçağın „takılmasına“ ve iş parçasını elinizle birlikte bıçağa çekmesine neden olabilir.

• Bıçağın çalışılan iş parçasına temas etmeden önce tam hızı ulaşmasını sağlayın. Bu durum iş parçasının fırlaması riskini azaltacaktır.
• İş parçası veya biçak sıkışırsa gönye testereyi kapalı konuma getirin. Tüm hareketli parçaların durmasını bekleyin ve fişini güç kaynağından çekin ve/ veya bataryayı çıkartın. Ardından sıkışan malzemeyi serbest bırakmaya çalışın. Sıkışmış bir malzemeyle kesme işlemine devam edilmesi kontrolün kaybedilmesine veya gönye testerenin hasar görmesine neden olabilir.
• Kesme işlemini tamamladıktan sonra, düğmeyi serbest bırakın, testere kafasını aşağı eğin ve kesilen parçayı çıkartmadan önce bıçağın durmasını bekleyin. Ellerinizin boşta dönen bıçağa yaklaştırılması tehlikelidir.
• Tamamlanmamış bir kesim yaparken veya testere kafası tam olarak aşağı konumda olmadan önce düğmeyi serbest bırakırken kolu sıkıca tutun. Testerenin frenleme eylemi testere kafasının aniden aşağıya düşmesine ve bir yaralanma riski oluşmasına neden olabilir.
• Çalışma alanınızı temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozu alev alabilir veya patlayabilir.
• Körelmiş, kırılmış, eğilmiş veya hasar görmüş testere bıçaklarını kullanmayın. Bileylenmemiş veya doğru ayarlanmamış bıçaklar dar yarıklara neden olarak aşırı sürtünme, bıçak yapışması ve geri tepmeye neden yol açarlar.
• Yüksek hızlı çelikten (HSS) üretilmiş testere bıçaklarını kullanmayın. Bu tür testere bıçakları kolayca kırılabilir.
• Daima doğru boyut ve şekilde (yuvarlağa karşı baklava dilimli) deliklere sahip testere biçaklarını kullanın. Testerenin montaj donanımına uygun olmayan biçaklar dengesiz çalışır ve kontrol kaybına neden olur.
• Entegre lazeri başka tür bir lazerle değiştirmeyin. Bu elektrikli el aletiyle uyumlu olmayan bir lazer insanlar için risk oluşturabilir.
• Elektrikli el aleti çalışırken kesilen parçaları, talaş parçalarını vb. kesinlikle kesim alanından çıkarmayın. Önce alet kolunu daima nötr konuma getirin ve ardından elektrikli el aletini kapatın.

• İş bittikten sonra, iş parçası soğumadan testere bicağına dokunmayın. Testere bicağı çalışırken çok ısınır.

• Makine üzerinde uyarı işaretlerinin okunamaz hale gelmesine asla izin verilmemelidir.

• Lazer radyasyonu gözünüze çarparsa, gözlerinizi kapatmalı ve hemen başınızı işından uzaklaştırmalısınız.
• Radyasyon kaynağınlı görüntülemek için dürbün gibi optik aletler kullanmayın. Bunu yapmak gözlerinize zarar verebilir.
• Lazer işinını dürbün veya benzeri aletlerle bakan kişilere yönlendirmeyin. Bunu yapmak onların gözüne zarar verebilir.
• Lazer ekipmanında herhangi bir değişiklik yapmayın. Bu kullanım talimatlarında açıklanan ayar seçenekleri güvenle kullanılabilir.
• Elektrikli el aletinin önündeki testere biçağı ile aynı hizada durmayın. Daima testere biçagının yan tarafından durun. Bu, vücudunuzu olası bir geri tepmeye karşı korur.
• Elleri, parmakları ve kolları dönen testere biçagından uzak tutun.
• Alet kolunun önündeyken bir elinizi diğer elinizin üzerinden uzatmayın.
• Testere dişlerinin aşırı ısınmasını önleyin. Tes- tere biçağı aşırı ısındığında, makineyi durdurun. Makineyi tekrar kullanmadan önce testere bicağının soğumasını sağlayın.
• Hasarlı veya yıpranmış testere bıçaklarını hemen değiştirin.
• Sadece bu kullanım kılavuzunda belirtilen özelliklere uyan, EN 847-1 uyarınca test edilmiş ve işaretlenmiş testere bıçaklarını kullanın.
• Kavisli veya yuvarlak iş parçalarını keserken, bunlar özellikle kaymaya karşı sabitlenmelidir.
• Kesme hattında iş parçası, çit ve testere tezgahı arasında boşluk olmamalıdır. Gerekirse necessary, özel sabitleyiciler üretmeniz gerekebilir.

Elektrik güvenliği

Daima güç kaynağı geriliminin anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin.

• Güç kaynağı kablosu veya şebeke fişi hasar görmüşse makineyi kullanmayın.
• Sadece makinenin güç değerleri açısından uygun, minimum 1,5 mm2 kalınlığa sahip uzatma kabloları kullanın. Bir uzatma kablosu makarası kullanıyorsanız kabloyu daima tam olarak açın.

2.MAKINEBILGISI

Kullanım amacı

Bu alet, ahşap üzerinde düz uzunlamasına ve çapraz kesikler açma amaçlı sabit bir makine olarak tasarlanmıştır. Aleti kullanarak -45^ ila +45^ arası gönye açılarında ve -0^ ila +45^ arası eğim açılarında kesim yapmak mümkündür. Üzerine takılı testere bıçağına sahip elektrikli alet, sert tahta ve yumuşak ahşabın yanı sıra sunta ve lif levhayı kesmek için yeterli kapasiteye sahip olarak tasarlanmıştır. Testere bıçağı yakacak odun kesmek için tasarlanmamıştır. Bu testereyi kılavuzda belirtilenler dışındaki malzemeleri kesmek için kullanmayın.

TEKNİK SPESİFİKASYONLAR

Model No. MS503AC
Voltaj 220-240V~
Frekans 50 Hz
Güç girişi 1400W S1 - 1700WS625%*
Yüksüz hiz 4900/min
Yüksüz hiz -45° <> +45°
Yiv açıları -45° <> 0° to the left,single bevel
Testere bıçağı özellikleri:Çap	0 216 mm
Taban bıçağı kalınlığı	1.6 mm
Kesim genişliği	2.8 mm
Delik çapı	0 30 mm
Diş sayısı	40T
Testere kapasitesi (yükseklik x genişlik):Gönye 0°, Yiv 0°	60 x 115 mm
Gönye 0°, Yiv 45°	25 x 115 mm
Gönye 45°, Yiv 0°	60 x 80 mm
Gönye 45°, Yiv 45°	25 x 80 mm
Minimum iş parçası boyutları 3 x 10 mm
Lazer teknik özellikleriSınıf	2
Dalga uzunluğu	650 nm
Çıkış	< 1 mW
Agirlik 6.9 kg
Ses basinci seviyesi LpA 92.7	+3 dB(A)
Ses gücü seviyesi LwA 103.7	+3 dB(A)
Titreşim <2.5 m/s	^2

* S6, sürekli çalışma periyodik görev. Yüklü bir dönem ve ardından yüksüz bir dönemin geldiği özdeş görev döngüleri. Çalışma süresi 10 dakika; görev döngüsü çalışma süresinin %25'i kadardır.

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745 içinde verilen bir standart teste uygun olarak ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirmesi olarak kullanılabilir.

• aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir
• aletin kapalı olduğu veya çalışıp da gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde azaltabilir.

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

AÇIKLAMA

Metindeki numaralar sayfa 2-6'teki semalari isaret etmektedir.

1. Kilitlemedüğmesi
   2.Tutamak
2. Açma / Kapama anahtari
3. Korumasiperi
4. Geriye çekilebilir koruma siperi
5. Testerebıçağı
   7.Ayarlanabilirçit
   8.Cit
6. Tablauzantısı
   10.Tabla
7. Montajdelikleri
   12.Kesimplakası
8. Gönye ayar topuzu
9. Gönye ayarı için kilitleme cıvatası
10. Gönye açı ölçeği
11. Gönye açı göstergesi
    17.Lazer
12. Eğitim açısı göstergesi
13. Eğitim açısı için ölçek
14. İş parçası kelepçesi
15. Eğim ayar topuzu
16. Derinlik ayar civatası
    23.Toztorbası
17. Taşımakolu

25.Tozçıkışı
26. Arka eğim koruyucu
27. 45° eğim açısı için durdurma cıvatası
28. 0° eğim açısı için durdurma cıvatası
29. İş parçası kelepçesi için kilitleme civatası
30.Alyananahtarı
31. Ayarlanabilir çit için kilit cıvatası
32. Çit için ayar civatası
33. Konum kilitleme topuzu
34.Vidalar
35.Tespitcivatası
36.Sikmaflanşı
37.Sikmacıvatası
38.Millikilit
39. İş parçası kelepçe topuzu
40. Ayarı için kullanılan tırtıllı somunu
41. EN lazer anahtarı
42. Lazer ayar vidaları
43. 45° eğim açısı için kilitleme somunu
44.0° eğim açısı için kilitleme somunu

3.MONTAJ

Makine üzerinde herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekin.

Gönye ayar topuzunun takılması (Şekil A)

Gönye ayarı topuzunu (13) basitçe saat yönünde çevirerek dişe monte edin.

Taşıma kolunun takılması (Şekil E)

1. Kolu Şekil E'de gösterildiği gibi makinenin üstüne monte edin.
2. Bir yıldız tornavida kullanarak vidaları sıkın.

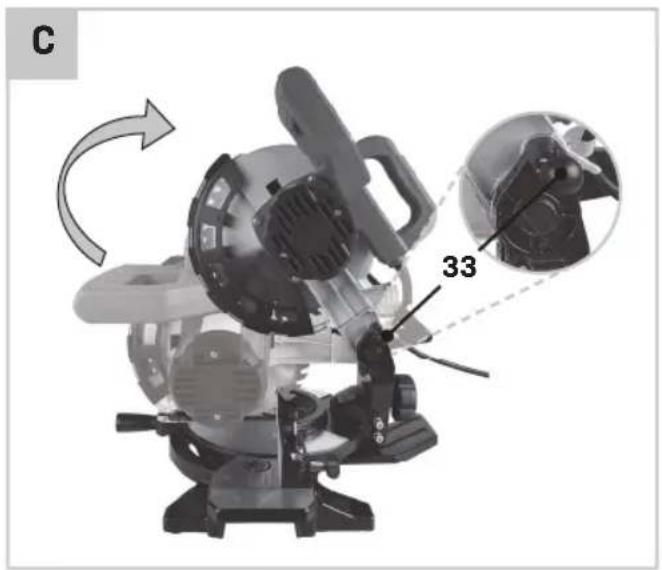

Taşıma konumu (Şekil B, C)

Konum kilitleme topuzu (33) elektrikli el aletini çeşitli çalışma alanlarına taşırken hareket ettirmeyi kolaylaştırır.

Taşıma konumunun kilidinin açılması (çalışma konumu)

1. Tutamağı (2) aşağıya doğru hafifçe bastırın;
2. Konum kilitleme topuzunu (33) tamamen dışarı doğru çekin ve çevirerek yerine kilitleyin;
3. Tutamağı (2) yavaşça yukarı doğru hareket ettirin.

Taşıma konumunun kilitlenmesi (taşıma konumu) Taşıma konumuna kilitlemeden önce derinlik ayar civatasının (22) sınırsız derinliğe ayarlandığından emin olun. Bu şekilde, tutamak (2) derinlik durdurucuya dokunmadan tamamen aşağı doğru hareket ettirilebilir. Ayrıca, makineye sıkıca bağlanamayan tüm aksesuarları çıkarın.

1. Tutamağı (2) tam olarak aşağıya doğru bastırın;
2. Konum kilitleme topuzunu (33) önce çekip sonra çevirerek kilitleyin;
3. Elektrik kablosunu sarın ve ürünle birlikte verilen kablo kayışı ile bağlayın.

Taşıma konumunu kilitledikten sonra, makineyi güvenli bir şekilde taşımak ve nakletmek için taşıma kolunu (24) kullanın.

Makineyi taşımak için sadece taşıma kolunu kullanın ve kesinlikle koruma siperlerini kullanmayın.

Sabit konumdaki bir makinenin kurulması (Şekil A, B, D)

Güvenli kullanım için, alet kullanmadan önce düz ve dengeli bir çalışma yüzeyine (örneğin çalışma tezgahı) monte edilmelidir. Makineyi üç şekilde kurabilirsiniz:

1. Bir çalışma tezgahı üzerine

Bu durumda, makinenin uygun vidalı bağlantı elemanları kullanılarak tezgaha sabitlenmesi gerekir. Bunu yapmak için dört deliği (11) kullanın. Bu, Şekil D’de gösterilmektedir.

2. Bir alt çerçeve üzerinde

Testere tezgahıyla birlikte verilen tüm uyarı ve talimatları okuyun. Bu uyarı ve talimatlara uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir

Elektrikli aleti monte etmeden önce testere tezgahını uygun şekilde monte edin. Devrilme riskini önlemek için doğru montaj önemlidir

Bu durumda makine civatalarla alt çerçeveye sabitlenmelidir. Bunu yapmak için dört deliği (11) kullanın. Alt çerçeve, en az 1 metre kare boyutundaki taban plakasına 4 civata kullanılarak sabitlenmelidir. Elektrikli aleti testere tezgahına taşıma konumunda monte edin.

3.Esnekkurulum

Bu tür bir kurulum üretici tarafından önerilmez.

Bazı istisnai durumlarda, elektrikli el aletini düz ve sabit bir çalışma yüzeyine monte etmek mümkün değilse, eğim koruyucularıyla ayarlayarak geçici kurulum yapabilirsiniz.

Eğim koruyucu olmadan, elektrikli el aleti sabit olmaz ve özellikle maksimum gönye ve/veya eğim açılarında kesim yapıldığında devrilebilir.

Makinenin altındaki vidaları (34) bir yıldız tornavida kullanarak Şekil F'de gösterildiği gibi gevşetin. Arka eğim koruyucuyu (26) Şekil F'de gösterildiği gibi takın. Ardından vidaları (34) tekrar sıkın.

Koruma siperinin kontrolü (Şekil A)

Geri çekilebilir koruma siperi (5); testere biçağı ile yanlışlıkla temasa ve etrafta uçuşan talaşlara karşı koruma sağlar. Kullanmadan önce, testere biçağı koruma siperinin düzgün çalışıp çalışmadığı kontrol edilmelidir. Bunu yapmak için, tutamak kolunu (2) aşağı doğru çekin ve aşağıdaki kileri kontrol edin:

• Geriye çekilebilir koruma siperi (5), diğer parçalarla temas etmeden testere bıçağına (6) erişim sağlamalıdır.
• Testereyi başlangıç konumunda yukarı doğru katlarken, Geri Çekilebilir koruma siperinin (5) tüm testere bıçağını (6) otomatik olarak kaplaması gerekir.

Testere bıçağının değiştirilmesi (Şekil G)

Makine üzerinde herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekin.

Testere bıçağını monte ederken koruyucu eldiven kullanın. Testere bıçağına dokunul-duğunda yaralanma tehlikesi.

Sadece kullanım talimatlarında verilen karakteristik verilere karşılık gelen testere bıçaklarını kullanın. Yalnızca, makinede işaretli hıza eşit veya daha yüksek bir hıza sahip olarak işaretli bıçakları kullanın.

Hiçbir koşulda kesici alet olarak taşlama disklerini kullanmayın.

Testere bıçağını değiştirmeden önce, gönye açısı ve eğim açısını 0° konumuna ayarlamanız kesinlikle tavsiye edilir. Aksi takdirde, erişim sınırlı olabilir.

Testere bıçağının çıkartılması

1. Konum kilitleme düğmesini (38) kullanarak testereyi yukarı konumda kilitleyin;
2. Tespit civatasını (40), şekil G1'de gösterildiği gibi bir yıldız tornavida kullanarak gevşetin; UYARI! Tespit civatasını (40) tamamen çıkarmayın, sadece gevşetin.
3. Sıkma civatasına (42) şekil G2'de gösterildiği gibi serbestçe erişilene kadar, geri çekme koruyucu siperini (5) yukarı katlayın;
4. Altıgen anahtarı sıkma civatasına (42) takın. Geri çekme koruyucu siperi (5) serbest bırakılabilir, siper altıgen anahtarın üzerine katlanır.
5. Sıkma civatasını (42) altıgen anahtarla (34) çevirin ve aynı zamanda mil kilidini (43) yerine oturana kadar bastırın.
6. Mil kilidini (43) sıkıca tutun ve sıkma cıvatasını (42) saat yönünde (soldan dişli) çevirerek gevşetin.
7. Sıkma civatasını (42) ve sıkma flanşını (41) sökün. Ardından testere bıçağı (6) çıkartılabilir.

Testere bıçağının takılması

Testere bıçağını takarken, dişlerin kesme yönünün (testere bıçağındaki ok yönü) siperdeki (4) okun yönü ile aynı olduğundan emin olun.

Testere bıçağını (6) takarken, hem 0° hem de 45° açı ayarlarında centik plakasında (13) serbestçe döndüğünü kontrol edin.

1. Testere bıçağını ve monte edilecek tüm sıkıştırma parçalarını temizleyin.
2. Tespit civatasını (40), şekil G1'de gösterildiği gibi bir yıldız tornavida kullanarak gevşetin; UYARI! Tespit civatasını (40) tamamen çıkarmayın, sadece gevşetin.
3. Sıkma civatasına (42) şekil G2'de gösterildiği gibi serbestçe erişilene kadar, geri çekme koruyucu siperini (5) yukarı katlayın;
4. Altigen anahtarı sıkma civatasına (42) takın. Geri çekme koruyucu siperi (5) serbest bırakılabilir, siper altigen anahtarın üzerine katlanır.
5. Sıkma flanşını (41) monte edin. Sıkma flanşının düz kenarlarının, biçak milinin düz kenarlarına uygun olduğundan emin olun. Ayrıca sıkma

flanşının dışbükey tarafından dışarıya monte edildiğinden emin olun.

1. Sıkma civatasını (42) takın ve altıgen anahtarı kullanarak mil kilidini (43) yerine oturana kadar bastırarak çevirin.
2. Mil kilidini (43) sıkıca tutun ve sıkma cıvatasını (42) saatin tersi yöne çevirerek sıkın.

Toz emme (Şekil A, B, V, W)

Çalışma alanında iyi bir havalandırma sağlayın.

Bir toz maskesi takın.

Kurşun boya ve bazı ahşap türleri gibi malzemelerin tozları sağlığınıza zarar verebilir. Bu tozların solunması alerjik reaksiyonlara ve/veya kullanıcı veya yakın çevredeki insanlar açısından solunum sorunlarına neden olabilir. Meşe veya kayın ağacı tozu gibi bazı tozlar, özellikle ahşap işleme katkı maddeleri (kromat, ahşap koruyucu) ile birlikte, kanserojen maddeler olarak sınıflandırılır. Mümkün olan her yerde malzemeye uygun bir toz emme sistemi kullanılmasını şiddetle tavsiye ederiz.

Çalışma alanında toz birikmesini önleyin. Toz kolayca tutuşabilir.

Toz emme sistemi, toz, talaş veya ahşap parçalarıyla tıkanabilir. Bu nedenle, düzenli olarak temizlenmesi gerekir. Bunun için:

1. Şebeke fişini güç kaynağından çekin.
2. Testere bıçağı tamamen durana kadar bekleyin.
3. Gerekirse her türlü tıkanıklığı temizleyin

Toz torbasının monte edilmesi (Şekil V)

Toz torbasının (23) kelepçesine bastırın ve makinenin arkasındaki toz çıkışına (25) kaydırın. Kelepçe bırakıldığında toz torbası yerine oturur.

Bir elektrikli süpürgenin bağlanması (Şekil W)

Toz emici cihaz, çalışılacak malzeme açısından uygun olmalıdır.

Özellikle sağlığa zararlı veya kanserojen özelliği sahip kuru tozları vakumla çekerken özel bir toz emici kullanın.

Toz çıkışına (25) bir elektrikli süpürge hortumu bağlanabilir. Bunu yapmak için, elektrikli süpürge hortumunu toz emme ağzına takmanız yeterlidir.

4. ÇALIŞTIRMA

Makineyi çalıştırmadan önce, testere bıçağının doğru şekilde takıldığından emin olun.

Bıçak sorunsuz dönüyor olmalıdır.

Kullanmadan önce koruma siperlerini daima kontrol edin.

Tüm kesimler için, öncelikle testere bıçağının çit, iş parçası kelepçesi veya diğer makine parçalarıyla temas etmemesi sağlanmalıdır. Monte edilmiş yardımcı durdurucuları çıkarın veya bunları uygun şekilde ayarlayın.

iş parçasının desteklenmesi (Şekil H)

İş parçaları her zaman uygun şekilde desteklenmelidir. Tabla uzantıları (9), bir iş parçasını desteklemek için sola ve sağa uzatılabilir.

Ekstra uzun iş parçalarını keserken, uzun iş parça-larının serbest ucunun altında ayrıca yerleştirilmiş veya desteklenmiş bir şey bulunmalıdır.

iş parçasının kelepçelenmesi (Şekil H)

İş parçaları daima sağlam şekilde kelepçelenmelidir. İş parçası kelepçesi (21), bir iş parçasının soluna ve sağına koyulabilir. Bunun için:

1. İş parçasının çite (9) sıkıca bastırıldığından emin olun;
2. Verilen iş parçası kelepçesini (21), Şekil H'de görülebileceği gibi, bu amaçla mevcut olan deliklerden birine takın;
3. İş parçası kelepçesinin (21) dişli çubuğunu iş parçasının yüksekliğine ayarlayın;
4. İş parçasını yerine sabitlemek için iş parçası kelepçesinin (21) dişli çubuğunu iyice sıkın. Gevşetmek için, sadece iş parçası kelepçesinin (21) dişli çubuğunu gevşetmeniz yeterlidir.

İş parçası kelepçesinin (21) yüksekliğini daha hızlı ayarlamak için, iş parçası kelepçesi topuzu (44) kullanılabilir. Yüksekliği ayarladıktan sonra iş parçasını yerine sabitlemek için daima iş parçası kelepçesinin (21) dişli çubuğunu iyice sıkın.

Çitin ayarlanması (Şekil H)

Çiti daima belirli bir kesim tipine ayarlayın.

Gönye ve/veya eğimli açılarla keserken, ayarlanabilir çiti (7) kesme yönüne bağlı olarak hareket ettirmelisiniz. Bu şekilde, iş parçası her koşul altında çit tarafından daima uygun şekilde desteklenir.

Bunun için:

1. Ayarlanabilir çitin (31) kilitleme civatasını gevşetin;
2. Çiti istediğiniz kesime göre ayarlayın. Gönye veya düz kesimler için, çit içe, bıçağa doğru (mks 8 mm) bıçağa temas etmeksizin hareket ettirilmelidir. Eğitimli kesimler için, çit içe, bıçaktan uzağa doğru (mks 8 mm) bıçağa temas etmeksizin hareket ettirilmelidir;
3. Ayarlanabilir çitin (31) kilitleme civatasını sıkın;
4. Bıçağın ayarlanabilir çite (31) temas etmediğinden emin olmak için bıçağın hareketinin, makineyi çalıştırmaksızın, test edilmesi önerilir.

Gönye açısının ayarlanması (Şekil A)

Gönye açısı, 45° sol taraf ve 45° sağ taraf arasında ayarlanabilir. Yaygın olarak kullanılan gönye açılarının hızlı ve hassas bir şekilde ayarlanması için, testere tezgahında 0°, 15°, 22,5°, 30° ve 45° açılarda ön ayar sağlanır.

Gönye açısı ayarı

1. Gönye ayarı kilitleme civatasını (14) gevşetin;
2. Gönye ayar topuzunu (13) kullanarak tezgahı (10) sola ve sağa istenen açıya çevirin. Bir öna- yar kullanmayı tercih ederseniz, önayarın önayar mekanizmasına oturduğundan emin olun. Açı, gönye açısı (16) için gösterge kullanılmak üzere gönye açısı (15) ölçeğinde okunabilir.
3. Gönye ayarı kilitleme civatasını (14) sıkın.

Eğim açısının ayarlanması (Şekil A, B)

Eğim açısı sola doğru 0° ve +45° arasında ayarlanabilir. Bunun için:

1. Eğim ayar topuzunu (21) gevşetin;
2. Gösterge (18) eğim açısı ölçeğinde (20) istenen değeri gösterene kadar tutamağı (2) kullanarak testereyi eğin;
3. Eğim ayar topuzunu sıkın (21).

Makinenin açılması/kapatılması (Şekil A)

- Makineyi çalıştırmak için, kilitleme düğmesine (1) basılı tutun ve açma/kapama düğmesine (3)

basin.

- Makineyi durdurmak için açma/kapama düğmesini (3) bırakın.

Bir boydan boya kesim yapma (Şekil I, J)

Ahşabın damarına dik kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını istenen konuma ve eğim açısını 0°'ye ayarlayın;
2. Ayarlanabilir çiti iç konuma, bıçağa doğru getirin. Ayarlanabilir çit (31) ve testere bıçağı (6) arasındaki maksimum mesafe, şekil I'de gösterildiği gibi 8 mm'dir. Çitin bıçağa temas etmediğinden emin olun.
3. İş parçasını kelepçe ile sıkıca sabitleyin;
4. Makineyi çalıştırın. Testere bıçağının tam hıza ulaştığından emin olun;
5. Şimdi tutamağı testere bıçağı iş parçasını kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapısın;
6. Kolu hafifçe yukarı kaldırın ve düğmeye basmayı bırakarak aleti kapatın.

Bir gönye kesim yapma (Şekil J, K)

Ahşabın yüzeyine doğru, açılı bir kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını istenen konuma, eğim açısını 0°'ye ayarlayın;
2. Ayarlanabilir çiti iç konuma, bıçağa doğru getirin. Ayarlanabilir çit (31) ve testere bıçağı (6) arasındaki maksimum mesafe, şekil l'de gösterildiği gibi 8 mm'dir. Çitin bıçağa temas etmediğinden emin olun.
3. İş parçasını kelepçe ile sıkıca sabitleyin;
4. Makineyi çalıştırın. Testere bıçağının tam hıza ulaştığından emin olun;
5. Şimdi tutamağı testere bıçağı iş parçasını kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapsın;
6. Kolu hafifçe yukarı kaldırın ve düğmeye basmayı bırakarak aleti kapatın.

Bir açılı kesim yapma (Şekil L, M)

Ahşabın kenarına doğru, açılı bir kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını 0°'ye ve eğim açısını istenen konuma ayarlayın;
2. Ayarlanabilir çiti dış konuma, biçaktan uzağa doğru alın. Ayarlanabilir çit (31) ve testere bıça-

ği (6) arasındaki maksimum mesafe, şekil L'de gösterildiği gibi 8 mm'dir. Çitin bıçağa temas etmediğinden emin olun.

1. İş parçasını kelepçe ile sıkıca sabitleyin. İş parçası kelepçesinin sağ tarafa yerleştirildiğinden emin olun;
2. Makineyi çalıştırın. Testere bıçağının tam hıza ulaştığından emin olun;
3. Şimdi tutamağı testere bıçağı iş parçasını kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapısın;
4. Kolu hafifçe yukarı kaldırın ve düğmeye basmayı bırakarak aleti kapatın.

Bir bileşik kesim yapma (Şekil M, N)

Gönye ve açılı kesimin bir kombinasyonunu oluşturmak için aşağıdaki adımları izleyin:

1. Gönye açısını belirleyin ve eğim açısını istenen konuma ayarlayın;
2. Ayarlanabilir çiti dış konuma, bıçaktan uzağa doğru alın. Ayarlanabilir çit (31) ve testere biçagı (6) arasındaki maksimum mesafe, şekil L'de gösterildiği gibi 8 mm'dir. Çitin biçaga temas etmediğinden emin olun.
3. İş parçasını kelepçe ile sıkıca sabitleyin. İş parçası kelepçesinin sağ tarafa yerleştirildiğinden emin olun;
4. Makineyi çalıştırın. Testere bıçağının tam hıza ulaştığından emin olun;
5. Şimdi tutamağı testere bıçağı iş parçasını kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapısın;
6. Kolu hafifçe yukarı kaldırın ve düğmeye basmayı bırakarak aleti kapatın.

Derinlik durdurucunun ayarlanması (Şekil P)

Kesme derinliğini sınırlamak amacıyla derinlik durdurucu ayarlanabilir. Bu, testere ile kolayca bir oluk açmak için kullanılabilir. Bunun için:

1. Derinlik ayarı için kullanılan tırtıllı somunu (40) gevşetin;
2. Derinlik ayar topuzuyla (22) istenen derinliği ayarlayın;
   3 Derinlik ayarı için kullanılan tırtıllı somunu (40) sıkın.

Lazerin açılması/kapatılması (Şekil B)

Lazeri açmak veya kapatmak için lazer düğmesine (41) basın.

ince ayar

Herhangi bir ayar yapmadan önce şebeke elektrik fişini ayırın.

Hassas bir kesim yapabilmek için, ilk kullanımdan önce ve ayrıca yoğun kullanımdan sonra testerenin temel ayarları kontrol edilmeli ve yeniden düzenlenmelidir. Bunun için uygun özel aletler gereklidir. Ferm satış sonrası ekibi bu çalışmanın hızlı ve güvenilir bir şekilde yapılmasına yardımcı olacaktır.

Lazerin ince ayarı (Şekil Q)

Not: Lazer işlevini test etmek için elektrikli aletin güç kaynağına bağlı olması gerekir.

Lazeri ayarlarken (örn. alet kolunu hareket ettirirken), kesinlikle açma/kapama düğmesine basmayın. Elektrikli el aletinin yanlışlıkla çalıştırılması yaralanmalara neden olabilir.

Lazer (17) doğru kesim çizgisini göstermeyi bırakırsa, lazeri yeniden ayarlayabilirsiniz. Bunun için:

1. Lazer ayar vidalarını (42) gevşetin ve lazeri,
2. Lazer işını testere bıçağının (6) dişlerine yansıyana kadar hareket ettirerek ayarlayın;
3. Her iki kapak vidasını da (42) sıkarak ön kapağı takın.

0^ eğim açısının ince ayarı (Şekil Q,R)

1. Gönye ve eğim açısını 0°'ye ayarlayın;
2. Tutamağı (2) indirin ve konum kilitleme topuzu- nu (33) kullanarak sabitleyin;
3. Bir açı göstergesini 90°'ye ayarlayın ve Şekil Q'da gösterildiği gibi tezgahın (10) üzerine yerleştirin. Açı göstergesinin ayağı, tüm uzunluğu boyunca testere bıçağı (6) ile aynı hizada olmalıdır;
4. 0° eğim açısı kilitleme somununu (44) gevşetin;
5. 0° eğim açısı (28) durdurma civatasını açı gös- tergesinin ayağı testere bıçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın;
6. 0° eğim açısı kilitleme somununu (44) geri sıkın.

Ardından açı göstergesinin (19) konumunu kontrol edin. Gerekirse bir yıldız tornavida kullanarak işaretçiyi gevşetin, eğim açısı (20) ölçeğinde 0° konumuna getirin ve tespit vidasını tekrar sıkın.

45° eğim açısının ince ayarı (Şekil Q,S)

1. Gönye ve eğim açısını 45°'ye ayarlayın;
2. Tutamağı (2) indirin ve konum kilitleme topuzu- nu (33) kullanarak sabitleyin;
3. Bir açı göstergesini 90°'ye ayarlayın ve Şekil S'de gösterildiği gibi tezgahın (10) üzerine yerleştirin. Açı göstergesinin ayağı, tüm uzunluğu boyunca testere bıçağı (6) ile aynı hizada olmalıdır;
4. 45° eğim açısı kilitleme somununu (43) gevşetin;
5. 45° eğim açısı (27) durdurma civatasını açı gös- tergesinin ayağı testere bıçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın;
6. 45° eğim açısı kilitleme somununu (43) geri sıkın.

Ardından açı göstergesinin (18) konumunu kontrol edin. Gerekirse bir yıldız tornavida kullanarak işaretçiyi gevşetin, eğim açısı (19) ölçeğinde 45° konumuna getirin ve tespit vidasını tekrar sıkın.

0^ gönye açısının ince ayarı (Şekil T, U)

1. Bir açı göstergesini tezgahın üzerinde (10) 0°'ye ayarlayın ve çit (8) ile testere biçağı (6) arasına yerleştirin;
2. Açı göstergesinin ayağı, tüm uzunluğu boyunca testere bıçağı (6) ile aynı hizada olmalıdır;
3. İki çit civatasının (32) tümünü gevşetin ve çiti (8), açı göstergesinin ayağı testere bıçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın;
4. İki çit civatasının (32) tümünü tekrar sıkın. Ardından açı göstergesinin konumunu kontrol edin (16). Gerekirse bir yıldız tornavida kullanarak işaret- çiyi gevşetin, gönye açı (15) ölçeğinde 0° konumu- na getirin ve tespit vidasını tekrar sıkın.

5.BAKIM

Mekanizmada bakım yaparken makine fişinin prize bağlı olmadığından daima emin olun.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Koruma siperlerinin temizlenmesi

Makineyi kullanmadan önce koruma siperini (4) ve geri çekilebilir koruma siperini (5) kir birikmesi açısından daima kontrol edin. Bir fırça veya benzeri bir alet kullanarak eski talaş ve ahşap parçalarını temizleyin.

Tezgah ek parçasının değiştirilmesi

Hasar görmüş tezgah ek parçalarını hemen değiştirin.

Hasar görmüş bir tezgah ek parçasında (13), küçük parçaların tezgah ek parçası ile testere bıçağı arasına sıkışması ve testere bıçağının çalışmasının engellenmesi ihtimali mevcuttur. Tezgah ek parçasını değiştirmek için:

1. Tezgah ek parçasının vidalarını bir yıldız tornavida kullanarak çıkartın. Gerekirse, gönye ve eğim açısını bu vidalara erişecek şekilde ayarlayın;
2. Tezgah ek parçasını çıkartın;
3. Yeni bir tezgah ek parçası takın;
4. Bir yıldız tornavida kullanarak vidaları skin.

ÇEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EU'ya ve bunun yerel hukuk çerçevesinde uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir yolla imha edilmelidir.

GARANTI

VONROC ürünleri yüksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen süre boyunca materyal ve işçilik açısından kusursuz olacağı garanti edilmektedir. Bu süre zarfında, kusurlu materyal ve/veya işçilikten dolayı üründe herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun.

Takip eden durumlar bu garanti kapsamı dışındadır:

- Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşebbüs edilen onarım ve/veya değişiklikler.

• Normal aşınma ve eskime.
• Cihazın kötü ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
• Orijinal olmayan yedek parçaların kullanılması

Bu, şirket tarafından açık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amaç için ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış görünüşünün ötesine uzanan açık veya zımni başka hiçbir garanti yoktur. VONROC herhangi bir arızı veya dolaylı zarardan hiçbir halükarda sorumlu olmayacaktır. Bayilerin getireceği çözümler uygunsuz birimlerin veya parçaların onarımı veya değiştirilmesiyle sınırlı olacaktır.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

CE
