BRUKSANVISNING MS503AC Vonroc

SV Översättning av bruksanvisning i original 85

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna som framtida referensmaterial.

Följande symboler används i användarhandboken eller på produkten:

Läs användarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Risk för elstöt.

Håll åskådare borta.

Använd en dammask.

Bär hörsel- och ögonskydd.

Notera: Laserstrålning. Titta inte in i strålklass 2-laser.

Håll händerna borta från skärområdet medan elverktyget körs. Kontakt med sågbladet kan leda till personskador.

Riskområde! Håll händer, fingrar eller armar borta från detta område.

Transportera endast maskinen när den är i aktivt transportläge.

Klass II-maskin - dubbelisolering - Du behöver ingen jordad kontakt.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

Det justerbara anslaget måste dras utåt vid sågning av gering-/fasningsvinklar.

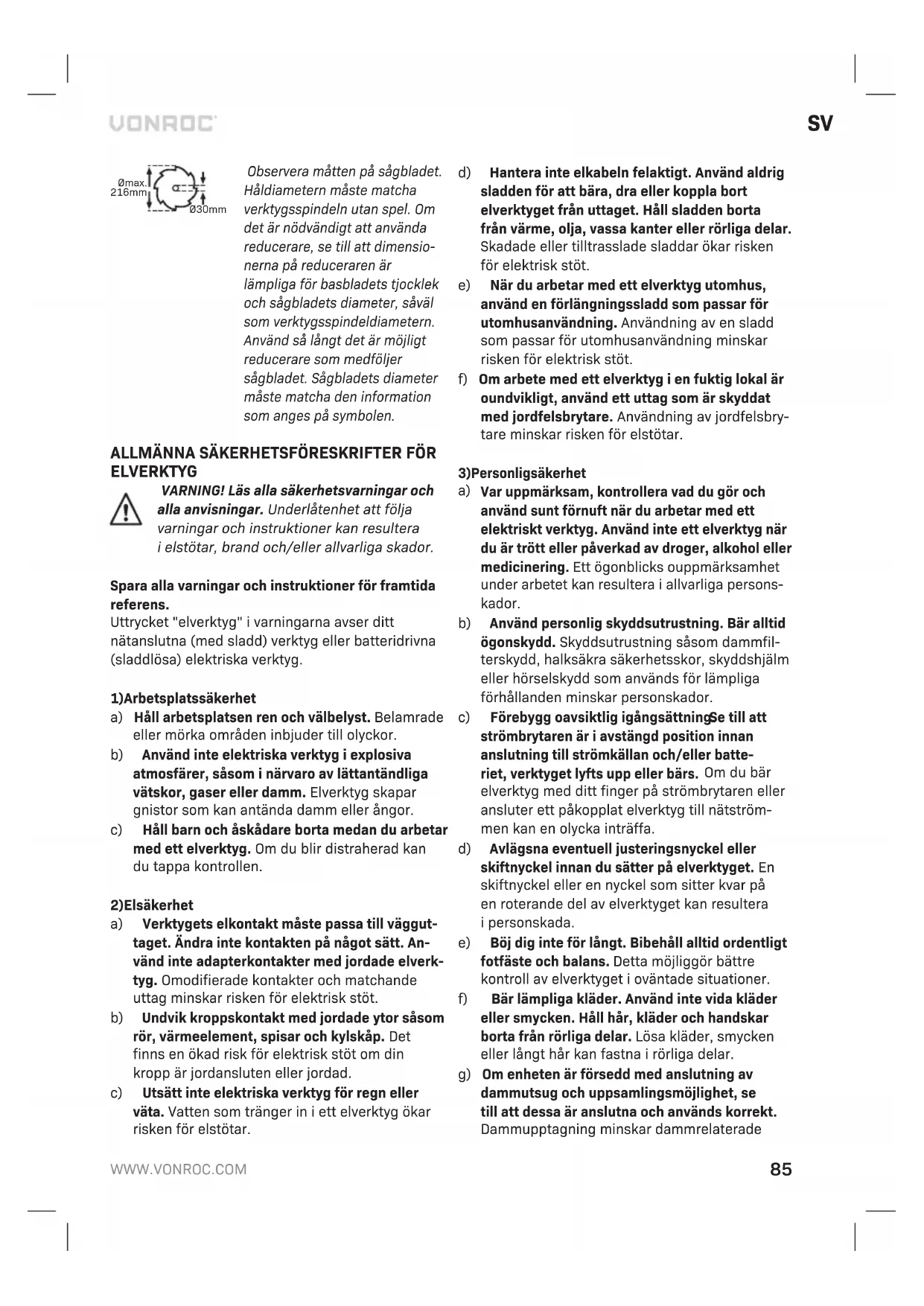

Observera måtten på sågbladet. Håldiametern måste matcha verktygsspindeln utan spel. Om det är nödvändigt att använda reducerare, se till att dimensionerna på reduceraren är lämpliga för basbladets tjocklek och sågbladets diameter, såväl som verktygsspindeldiametern. Använd så långt det är möjligt reducerare som medföljer sågbladet. Sågbladets diameter måste matcha den information som anges på symbolen.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

VARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

2) Elsäkerhet

a) Verktygets elkontakt måste passa till vägguttaget. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar.

d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elstötar.

3)Personligsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättningSe till att strömbrytaren är i avstängd position innan anslutning till strömkällan och/eller batteriet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt finger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade

risker.

h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.
4) Användning och skötsel av elverktyg
a) Tvinga inte elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kanter är mindre troliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteridrivna verktyg
a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteri kan ge upphov till brandfara när den används tillsammans med ett annat batteri.
b) Använd elverktygen enbart med det därtill avsedda batteriet. Användning av andra batteri kan ge upphov till skaderisk och eldsvåda.
c) När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.
d) Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sök läkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada.
e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.
f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

6)Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.
b) Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

SÄRSKILDA SÄKERHETSANVISNINGAR

- Geringssågar är avsedda att såga trä och träliknande produkter, den kan inte användas

med slipande kapskivor för sågning av metallhaltiga material såsom stänger, stag, stolpar etc. Slipdamm gör att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor från slipande kapningar kommer att bränna det nedre skyddet, spåninsat-sen och andra platsdelar.

• Använd klämmor för att stödja arbetsstycket när det är möjligt. Om du stöder arbetsstycket för hand måste du alltid hålla handen minst 100 mm från sågklingans sida. Använd inte denna såg för att skära bitar som är för små för att kunna säkras fast eller hållas för hand. Om din hand är placerad för nära sågklingan, finns det en ökad risk för skador på grund av klingkontakt.
• Arbetsstycket måste vara stilla och fastklämt eller hållas mot både anslaget och bordet. Mata inte arbetsstycket in mot klingan eller såga "på fri hand" på något sätt. Arbetsstycken som inte satts fast eller är rörliga kan slungas i väg i höga hastigheter och orsaka skador.
• Tryck sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att göra en kapning, lyft upp såghuvudet och dra ut det över arbetsstycket utan att såga, starta motorn, tryck ned såghuvudet och skjut sågen genom arbetsstycket. Att såga i dragslaget kommer sannolikt att få sågklingan att klättra ovanpå arbetsstycket och kasta bladet våldsamt mot operatören.
• Korsa aldrig din hand över den avsedda såginjen varken framför eller bakom sågklingan. Att stödja arbetsstycket "korshands", dvs att hålla arbetsstycket till höger om sågklingan med din vänstra hand eller vice versa är mycket farligt.
• Sträck inte bakom anslaget med någon hand närmare än 100 mm från ena sidan av sågbladet för att ta bort trärester eller av någon annan anledning medan bladet roterar. Närheten av den snurrande sågklingan till din hand kanske inte observeras och du kan bli allvarligt skadad.
• Inspektera ditt arbetsstycke innan du sågar. Om arbetsstycket är böjt eller lutat, kläm fast det med den yttre böjda sidan mot anslaget. Se alltid till att det inte finns något mellanrum mellan arbetsstycket, anslaget och bordet längs snittlinjen. Böjda eller snedställda arbetsstycken kan vridas eller förskjutas och kan orsaka bindning på den snurrande sågklingan under sågning. Det får inte finnas spikar eller främmande föremål i arbetsstycket.
• Använd inte sågen förrän bordet är rensat från alla verktyg, trärester m.m. utom arbetsstycket.

Små skräpdelar eller lösa träbitar eller andra föremål som kommer i kontakt med den roterande klingan kan kastas iväg med hög hastighet.

• Såga endast ett arbetsstycke i taget. Staplade flera arbetsstycken kan inte korrekt klämmas fast eller byglas och kan göra att klingan kärvar eller förflyttas under sågningen.
• Se till att geringssågen är monterad eller placerad på en plan och fast arbetsyta innan användning. En plan och fast arbetsyta minskar risken för att geringssågen blir ostadig.
• Planera ditt arbete. Varje gång du ändrar instäl- Inningen för fasnings- eller geringsvinkeln, se till att det justerbara anslaget är korrekt inställt för att stödja arbetsstycket och inte kommer att störa klingan eller skyddssystemet. Utan att slå på verktyget och utan arbetsstycket på bordet, flytta sågklingan genom en komplett simulerad sågning för att garantera att det inte finns några hinder eller risker för att såga i anslaget.
• Tillhandahåll lämpligt stöd såsom bordsförlängning, sågbockar etc. för ett arbetsstycke som är bredare eller längre än bordsskivan. Arbetsstycken längre eller bredare än geringssågbordet kan tippa om de inte stöds säkert. Om det avskurna stycket eller arbetsstycket tippar, kan det lyfta det undre skyddet eller kastas av det snurrande bladet.
• Använd inte en annan person som ett substitut för bordsförlängning eller som ytterligare stöd. Instabilt stöd för arbetsstycket kan få bladet att binda eller arbetsstycket att förskjutas under sågningen och dra dig och din medarbetare in i sågklingan.
• Det avsågade stycket får inte fastna eller på något sätt pressas mot den roterande sågklingan. Om det är begränsat, dvs med längdstopp, kan det avskurna stycket fastna mot bladet och kastas iväg våldsamt.
• Använd alltid en klämma eller tving som är designad att korrekt stödja material såsom stänger eller rörledningar. Stänger har en tendens att rulla medan de sågas och gör att klingan biter fast och drar arbetet med dina händer in i klingan.
• Låt bladet nå full hastighet innan du för in arbetsstycket. Detta kommer att minska risken för att arbetsstycket kastas iväg.
• Om arbetsstycket eller bladet fastnar, stänger du av geringssågen. Vänta tills alla rörliga delar stoppar och koppla ur kontakten från strömkällan och/eller ta ut batteriet. Arbeta sedan för att

frigöra det fastnade materialet. Att fortsätta att såga med ett fastklämt arbetsstycke kan göra att kontrollen förloras eller att geringssågen skadas.

• Efter att ha sågat klart, släpp strömbrytaren, håll ner såghuvudet och vänta på att klingan ska stoppa innan du tar bort det avskurna stycket. Det är farligt att sträcka in handen nära det rörliga bladet.
• Håll i handtaget ordentligt när du gör ett ofullständigt snitt eller när du släpper brytaren innan såghuvudet är helt i det nedre läget. Sågens bromsverkan kan få såghuvudet att plötsligt dra nedåt, vilket medför risk för skada.
• Håll ditt arbetsområde rent. Materialblandningar är särskilt farliga. Lättmetalldamm kan ta eld eller explodera.
• Använd aldrig slöa, knäckta, böjda eller skadade sågklingor. Slöa eller felaktigt inställda såg-klingor åstadkommer smala sågspår vilket ger stark friktion och får klingan att fastna.
• Använd inte sågklingor tillverkade av höghastighetsstål (HSS). Sådana sågklingor kan lätt gå sönder.
• Använd alltid sågklingor av rätt storlek och med rätt form på monteringshålet (diamantformade resp. runda). Sågklingor som inte matchar monteringshårdvaran på sågen kommer att gå excentriskt och orsaka förlust av kontroll.
• Byt inte ut den integrerade lasern mot en laser av annan typ. En laser som inte är kompatibel med detta elverktyg kan utgöra en risk för personer.
• Ta aldrig bort sågrester, spån etc. från skärområdet medan elverktyget körs. Styr alltid tillbaka verktygsarmen till neutralläge först och stäng sedan av elverktyget.
• Rör inte sågklingan efter arbetet förrän den har svalnat. Sågklingan blir mycket varm under arbetet.
• Låt aldrig varningsskyltarna på maskinen bli oigenkännliga.
• Om laserstrålning träffar ditt öga måste du stänga ögonen och omedelbart vända huvudet från strålen.
• Använd inga optiska instrument som kikare för att se strålkällan. Om du gör det kan du skada ögat.

• Rikta inte laserstrålen mot personer som tittar genom kikare eller liknande instrument. Om du gör det kan de skada ögonen.

• Gör inga modifieringar på laserutrustningen. De inställningsalternativ som beskrivs i denna bruksanvisning kan användas säkert.

• Stå inte i linje med sågklingan framför elverktyget. Stå alltid vid sidan av sågklingan. Detta skyddar din kropp mot eventuella kast.
• Håll händer, fingrar och armar borta från den roterande sågklingan.
• Sträck inte ut den ena handen över den andra framför verktygsarmen.
• Undvik överhettning av sågtänderna. Stoppa maskinen när sågklingan överhettas. Låt sågklingan svalna innan du använder maskinen igen.
• Byt skadade eller slitna sågklingor omedelbart.
• Använd endast sågklingor som överensstämmer med specifikationerna i denna bruksanvisning och som har testats och märkts i enlighet med EN 847-1.
• Vid sågning av böjda eller runda arbetsstycken måste dessa vara särskilt säkrade mot att glida. Vid snittlinjen bör det inte finnas något mellanrum mellan arbetsstycket, anslaget och sågbordet. Om det behövs måste du tillverka speciella armaturer.

Elsäkerhet

Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

• Använd inte maskinen om nätkabeln eller nät- kontakten är skadad.
• Använd endast förlängningskablar som är lämpliga för maskinens effekt med en minsta tjocklek på 1,5 mm2. Om du använder en kabelvinda, rulla alltid ut kabeln helt.

2. MASKININFORMATION

Avsedd användning

Verktyget är avsett som en stationär maskin för att göra raka längsgående och tvärgående sågningar i trä med och mot fiberriktningen. Det är möjligt att såga geringsvinklar på -45° till +45° och fasningsvinklar på -0° till +45°. Elverktyget med det monterade sågbladet är utformat med tillräcklig kapacitet för sågning av lövträ och barrved samt spånskivor och träfiberskivor. Sågbladet är inte utformat för att hugga ved. Använd inte sågen för att såga andra material än de som anges i bruksan-

visningen.

TEKNISKA SPECIFIKATIONER

Modell-nr MS503AC
Spänning 220-240V~
Frekvens 50Hz
Ineffekt	1400W S1 - 1700W S625 %*
Varvtal utan belastning 4900/min
Geringsvinklar -45° <> +45°
Fasningsvinklar	-45° <> 0° till vänster,enkel fasning
Sågbladspecifikationer:Diameter	∅ 216 mm
Basbladets tjocklek	1,6 mm
Bredd på snitt	2,8 mm
Borrdiameter	∅ 30 mm
Antal tänder	40T
Sågkapacitet (höjd x bredd):Gering 0° - fasning 0°	60 x 115 mm
Gering 0° - fasning 45°	25 x 115 mm
Gering 45° - fasning 0°	60 x 80 mm
Gering 45° - fasning 45	25 x 80 mm
Minsta mått på arbetsstycket 3 x 10 mm
Laserspecifikationer:Klass	2
VåglängdEffekt	650 nm< 1 mW
Vikt 6,9 kg
Lpa (ljudtrycksnivå) 92,7 + 3 dB(A)
Lwa (ljudeffektnivå) 103,7 + 3 dB(A)
Vibrationsvärde <2,5 m/s2

* S6, kontinuerlig drift periodisk drift. Identiska driftcykler med en period vid belastning följt av en period utan belastning. Körtid 10 minuter; driftcykel är 25 % av drifttiden.

Vibrationsnivå

Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN 60745, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna

- Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.

- De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt.

Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-6.

1. Låsknapp
2. Handtag
3. Strömbrytare
4. Skydd
5. Infällt skydd
6. Sågklinga
7. Justerbart anslag
8. Styrstöd
9. Bordsförlängning
10. Bord
11. Monteringshål
12. Spårplatta
13. Laser
14. Djupjusteringsbult
15. Dammpåse
16. Bärhandtag
17. Dammutlopp
18. Bakre tiltskydd
19. Insexnyckel
20. Justerbult för anslag
21. Skruvar
22. Fästbult
23. Klämfläns
24. Klämbult

25. Spindellås

26. Vred för geringsinställning

27. Låsbult för geringsjustering

28. Skala för geringsvinkel

29. Indikator för geringsvinkel

30. Indikator för fasningsvinkel

31. Skala för fasningsvinkel

32. Klämma för arbetsstycke

33. Vred för fastningsinställning

34. Stoppbult för 45° fasningsvinkel

35. Stoppbult för 0° fasningsvinkel

36. Låsbult för arbetsstycksklämma

37. Låsbult för justerbart anslag

38. Låsratt för positionering

39. Vred för arbetsstyckets klämma

40. Räfflad mutter för djupjustering

41. EN laserreglage
42. Skruvar för laserjustering
43. Låsmutter för 45° fasningsvinkel
44. Låsmutter för 0° fasningsvinkel

3. MONTERING

Innan något arbete utförs på maskinen, dra ut stickkontakten ur vägguttaget.

Montering av vredet för geringsjustering (fig. A)

Montera vredet för geringsjustering (13) genom att helt enkelt skruva det medurs i gångan.

Montering av bärhandtaget (fig. E)

1. Montera handtaget ovanpå maskinen, som visas i figur E.
2. Dra åt skruvarna med en stjärnskruvmejsel.

Transportläge (fig. B, C)

Positionslåsratten (33) gör det lättare att flytta elverktyget när det transporteras till olika arbetsplatser.

Låsa upp transportläget (arbetsläge)

1. Tryck handtaget (2) något nedåt;
2. Dra positionslåsratten (33) helt utåt och lås den på plats genom att vrida den;
3. Flytta långsamt handtaget (2) uppåt.

Låsa transportläget (transportläge)

Innan du låser i transportläge, se till att djupjusteringsbulten (22) är inställd på obegränsat djup. På detta sätt kan handtaget (2) flyttas helt nedåt utan att röra vid djupstoppet. Ta också bort alla tillbehör som inte kan monteras fast ordentligt på maskinen.

1. Tryck handtaget (2) helt nedåt;
2. Lås positionslåsratten (33) genom att först dra i och sedan vrida på den;
3. Linda upp nätkabeln och bind ihop den med den medföljande kabelremmen.

När du har låst transportläget, använd bärhandtaget (24) för att säkert bära och transportera maskinen.

Använd endast bärhandtaget för att transportera maskinen och aldrig skyddet.

Installation av en stationär maskin (fig. A, B, D)

För att säkerställa säker hantering måste elverktyget monteras på en plan, stabil arbetsyta (t.ex. arbetsbänk) före användning. Du kan installera maskinen på tre sätt:

1. På arbetsbänk

I detta fall måste maskinen fästas vid arbetsbänken med lämpliga skruvanslutningar. Använd de fyra hålen (11) för att göra detta. Såsom visas i fig. D.

2. På underram

Läs alla varningar och instruktioner som medföljer sågstativet. Underlåtenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Montera sågstativet ordentligt innan du monterar elverktyget. Korrekt montering är viktigt för att förhindra att det rasar samman.

I detta fall måste maskinen fästas vid underramen med bultar. Använd de fyra hålen (11) för att göra detta. Underramen måste förankras med fyra bultar på golvplattan med dimensioner på minst en kvadratmeter. Montera elverktyget på sågstativet i transportläge.

Denna typ av installation rekommenderas inte av tillverkaren.

Om det i undantagsfall inte är möjligt att montera elverktyget på en plan och stabil arbetsyta kan du improvisera genom att sätta upp det med lutningsskyddet.

Utan lutningsskyddet är elverktyget inte stabilt och kan välta, särskilt vid sågning av maximala gerings- och/eller fasningsvinklar.

- Lossa skruvarna (34) på maskinens undersida med en stjärnskruvmejsel, som visas på figur F. Montera det bakre lutningsskyddet (26) som visas på figur F. Dra nu åt skruvarna (34) igen.

Kontrollera skyddet (fig. A)

Det infällbara skyddet (5) skyddar mot oavsiktlig kontakt med sågklingan och från sågflis som flyger runt. Före användning måste det kontrolleras om sågklingans skydd fungerar korrekt. För att göra det, dra handtaget (2) nedåt och kontrollera följande:

• Det infällbara skyddet (5) måste ge åtkomst till sågklingan (6) utan att komma i kontakt med andra delar.
• Vid fällning av sågen uppåt till startläget måste infällningsskyddet (5) täcka hela sågklingan (6) automatiskt.

Byte av sågblad (fig. G)

Innan något arbete utförs på maskinen, dra ut stickkontakten ur vägguttaget.

När du monterar sågbladet, använd skyddshandskar. Risk för skador om man kommer i kontakt med sågbladet.

Använd endast sågblad som motsvarar de karakteristiska data som anges i bruksanvisningen. Använd endast sågblad som är markerade med en hastighet som är lika högre eller högre än den hastighet som är markerad på maskinen.

Använd absolut inte slipskivor som skärverktyg.

Innan sågklingan byts ut rekommenderas det att du ställer in geringsvinkeln och fasvinkeln till 0°. Annars kan åtkomst vara begränsad.

Borttagning av sågblad

1. Lås sågen uppåt med positionslåsratten (33);
2. Lossa fästbulten (35) med en stjärnskruvmejsel enligt fig. G1; WARNING! Ta inte bort låsbulten (35) helt, bara lossa den.
3. Vik infällningsskyddet (5) uppåt tills klämbulten (37) kan nås fritt, som visas på figur G2;
4. Sätt in inexxnyckeln i klämbulten (37). Infällningsskyddet (5) kan frigöras, det fälls på inexxnyckeln.

5. Vrid klämbulten (37) med insexnyckeln (30) och tryck samtidigt på spindellåset (38) tills det hakar fast.

6. Håll fast spindellåset (38) och lossa klämbulten (37) genom att vrida det medurs (vänster gånga).

7. Ta bort klämbulten (37) och klämflänsen (36). Därefter kan sågklingan (6) tas bort.

Montering av sågklinga

Vid montering av sågklinga, se till att tändernas skärriktning (pilriktning på sågklingan) matchar pilens riktning på skyddet (4).

Vid montering av sågklingan (6), kontrollera att den vänder fritt i spårplattan (12) i både 0° och 45° vinkelinställningar.

1. Rengör sågklingan och alla klämdelar som ska monteras.
2. Lossa fästbulten (35) med en stjärnskruvmejsel enligt fig. G1; VARNING! Ta inte bort låsbulten (35) helt, bara lossa den.
3. Vik infällningsskyddet (5) uppåt tills klämbulten (37) kan nås fritt, som visas på figur G2;
4. Sätt in insexnyckeln i klämbulten (37). Infällningsskyddet (5) kan frigöras, det fälls på insexnyckeln.
5. Montera klämflänsen (36). Se till att klämflänsens plana sidor överensstämmer med klingaxelns plana sidor. Se också till att klämflänsens konvexa sida är monterad på utsidan.
6. Montera klämbulten (37) med insexnyckeln och tryck samtidigt på spindellåset (38) tills det hakar fast.
7. Håll fast spindellåset (38) och lossa klämbulten (37) genom att vrida det moturs.

Dammutsugning (fig. A, B, V, W)

Säkerställ ventilation på arbetsplatsen.

Använd dammskydd.

Dammet från material som blyfärg och vissa träslag kan vara skadligt för din hälsa. Andning i detta damm kan orsaka allergiska reaktioner och/eller orsaka andningssjukdomar för användaren eller människor i närheten. Visst damm, som ek- eller bokdamm, anses vara cancerframkallande, särskilt i samband med tillsatser för träbehandling (kromat, träskyddsmedel). Det rekommenderas starkt att använda ett dammutsugningssystem som är lämpligt för materialet där det är möjligt.

Undvik ansamling av damm på arbetsplatsen. Damm kan lätt antändas.

Dammutsugningssystemet kan blockeras av damm, flis eller fragment av arbetsstycket. Därför måste det rengöras regelbundet. Gör så här:

1. Koppla bort maskinen från elnätet.
2. Vänta tills sågklingan har stannat helt.
3. Ta bort eventuella blockeringar vid behov.

Tryck in klämman på dammpåsen (23) och skjut den över uttaget (25) på baksidan av maskinen. Dammpåsen sitter på plats när du släpper klämman.

Ansluta en dammsugare (fig. W)

Dammsugaren måste vara lämplig för det material som bearbetas.

När du dammsuger torrt damm som är särskilt skadligt för hälsan eller är cancerframkallande, använd en special-dammsugare.

En dammsugarslang kan anslutas till dammutloppet (25). För att göra det, anslut bara dammsugarslangen till dammutsugningsröret.

4. DRIFT

Innan du slår på maskinen, kontrollera alltid att sågklingan är korrekt monterad. Klingan måste rotera smidigt.

Kontrollera alltid skydden före användning.

För alla sågningar måste det först säkerställas att sågklingan aldrig kan komma i kontakt med anslaget, arbetsstyc-kets klämma eller andra maskindelar. Ta bort eventuella monterade hjälpstopp eller justera dem i enlighet med detta.

Stöd för arbetsstycket (fig. H)

Arbetsstycken måste alltid stödjas ordentligt. Bordsförlängningarna (9) ger ytterligare stöd åt arbetsstycket på vänster och höger sida.

När du sågar extra långa arbetsstycken måste den fria änden på långa arbetsstycken ha något ytterligare som placeras under det eller stödjas.

Fastspänning av arbetsstycket (fig. H)

Arbetsstycken måste alltid klämmas fast ordentligt. Arbetsstyckets klämma (20) kan placeras åt vänster och höger om arbetsstycket. Gör så här:

1. Se till att arbetsstycket är pressat ordentligt mot anslaget (8);
2. För in det medföljande arbetsstyckets klämma (20) i ett av hålen avsedda för detta ändamål, enligt figur H;
3. Justera den gängade stången på arbetsstyc-kets klämma (20) till arbetsstyckets höjd;
4. Dra åt den gängade stången på arbetsstyckets klämma (20) för att fästa arbetsstycket på plats. Lossa genom att helt enkelt dra åt den gängade stången på arbetsstyckets klämma (20).

Vredet för arbetsstyckets klämma (39) kan användas för att snabbare justera arbetsstyckets klämma (20). Efter justering av höjden, dra åt den gängade stången på arbetsstyckets klämma (20) för att fästa arbetsstycket på plats.

Inställning av arbetsstycket (fig. H)

Justera alltid anslaget efter den specifika typen av sågning.

När du sågar gerings- och/eller fasningsvinklar måste du flytta det justerbara anslaget (7) be-roende på skärriktningen. På så sätt stöds alltid arbetsstycket ordentligt av anslaget under varje tillstånd. Gör så här:

1. Lossa låsbulten för justerbart anslag (31);
2. Justera anslaget efter önskat snitt. För geringsågning eller raka snitt måste anslaget föras inåt mot bladet (max 8 mm) utan att vidröra det. För fasningar måste anslaget flyttas utåt från klingan (max 8 mm) utan att vidröra den.

3. Dra åt låsbulten för justerbart anslag (31);

4. För att säkerställa att klingan inte kommer i kontakt med det justerbara anslaget (31), rekommenderas det att du testar klingans rörelse utan att slå på maskinen.

Inställning av geringsvinkeln (fig. A)

Geringsvinkeln kan ställas in mellan 45° vänster och 45° höger. För snabb och exakt inställning av vanliga geringsvinklar finns förinställningar på sågbordet vid vinklar på 0°, 15°, 22.5°, 30° och 45°.

Inställning av geringsvinkeln

1. Lossa låsbulten för geringsjustering (14);
2. Vrid bordet (10) åt vänster och höger till önskad vinkel med hjälp av vredet för geringsjustering (13). Om du föredrar att använda en förinställning, se till att förinställningen måste kännas för att gripa in i förinställningens spärr. Vinkeln kan avläsas på skalan för geringsvinkel (15) med hjälp av indikatorn för geringsvinkel (16).
3. Dra åt låsbulten för geringsjustering (14).

Inställning av fasvinkeln (fig. A, B)

Fasvinkeln kan ställas in mellan 0° och +45° åt vänster. Gör så här:

1. Lossa vredet för geringsjustering (21);
2. Luta sågen med hjälp av handtaget (2) tills indikatorn (18) avläser önskad position på skalan för fasningsvinkel (19);
3. Dra åt vredet för geringsjustering (21).

Igångsättning och avstängning av maskinen (fig. A)

• För att starta maskinen, håll in läsknappen (1) och tryck på strömbrytaren (3).
• Släpp strömbrytaren (3) för att stoppa maskinen.

Göra ett tvärsnitt (fig. I, J)

Följ dessa steg för att skära vinkelrätt mot träets korn:

1. Justera geringsvinkeln till och fasvinkeln till 0°;
2. Flytta det justerbara anslaget till det inre läget, mot bladet. Det maximala avståndet mellan det justerbara anslaget (31) och sågklingan (6) är 8 mm, som visas på figur J. Se till att anslaget inte rör vid bladet.
3. Kläm fast arbetsstycket ordentligt;

4. Slå på maskinen. Se till att sågbladet har nätt full hastighet;

5. För handtaget försiktigt nedåt så att sågklingan skär in i arbetsstycket och går in i spåret i bänken. Anbringa inte för mycket tryck på sågen. Låt maskinen göra arbetet.

6. Ta försiktigt upp handtaget igen och stäng av det genom att släppa brytaren.

Göra ett geringsnitt (fig. J, K)

Följ dessa steg för att skära vinkelrätt till träets flatsida:

1. Justera geringsvinkeln till önskat läge och fasvinkeln till 0°;
2. Flytta det justerbara anslaget till det inre läget, mot bladet. Det maximala avståndet mellan det justerbara anslaget (31) och sågklingan (6) är 8 mm, som visas på figur J. Se till att anslaget inte rör vid bladet.
3. Kläm fast arbetsstycket ordentligt;
4. Slå på maskinen. Se till att sågbladet har nätt full hastighet;
5. För handtaget försiktigt nedåt så att sågklingan skär in i arbetsstycket och går in i spåret i bänken. Anbringa inte för mycket tryck på sågen. Låt maskinen göra arbetet.
6. Ta försiktigt upp handtaget igen och stäng av det genom att släppa brytaren.

Göra ett fasningssnitt (fig. L, M)

Följ dessa steg för att skära vinkelrätt till träets kant:

1. Justera geringsvinkeln till 0° och fasvinkeln till önskat läge;
2. Flytta det justerbara anslaget till det yttre läget, från bladet. Det maximala avståndet mellan det justerbara anslaget (31) och sågbladet (6) är 8 mm, som visas i figur M. Se till att anslaget inte rör vid bladet.
3. Kläm fast arbetsstycket ordentligt. Se till att arbetsstyckets klämma är placerad på höger sida;
4. Slå på maskinen. Se till att sågbladet har nätt full hastighet;
5. För handtaget försiktigt nedåt så att sågklingan skär in i arbetsstycket och går in i spåret i bänken. Anbringa inte för mycket tryck på sågen. Låt maskinen göra arbetet.
6. Ta försiktigt upp handtaget igen och stäng av det genom att släppa brytaren.

Göra ett kombinerat sågsnitt (fig. M, N)

Följ dessa steg för att skapa en kombination av gering och fasning:

1. Justera geringsvinkeln och fasvinkeln till önskat läge;
2. Flytta det justerbara anslaget till det yttre läget, från bladet. Det maximala avståndet mellan det justerbara anslaget (31) och sågbladet (6) är 8 mm, som visas i figur M. Se till att anslaget inte rör vid bladet.
3. Kläm fast arbetsstycket ordentligt. Se till att arbetsstyckets klämma är placerad på höger sida;
4. Slå på maskinen. Se till att sågbladet har nätt full hastighet;
5. För handtaget försiktigt nedåt så att sågklingan skär in i arbetsstycket och går in i spåret i bänken. Anbringa inte för mycket tryck på sågen. Låt maskinen göra arbetet.
6. Ta försiktigt upp handtaget igen och stäng av det genom att släppa brytaren.

Justera djupstoppet (fig. 0)

Djupstoppet kan justeras för att begränsa sågd-jupet. Detta kan användas för att enkelt såga ett spår. Gör så här:

1. Lossa den räfflade muttern för djupjustering (40);
2. Justera vredet för djupjustering (22) till önskat djup;
3. Dra åt den räfflade muttern för djupjustering (40).

Påslagning och avstängning av laser (fig. B)

Tryck på laserbrytaren (41) för att slå på eller av lasern.

Finjustering

Innan eventuella justeringsarbeten koppla, bort nätkontakten.

För att säkerställa exakta sågsnitt måste sågens grundinställningar kontrolleras och justeras före första användning samt nödvändigt efter intensiv användning. Lämpliga specialverktyg krävs för detta. Vonroc eftermarknad hjälper till att hantera detta arbete snabbt och pålitligt.

Finjustera lasern (fig. Q)

Notera: För att testa laserfunktionen måste elverktyget vara anslutet till strömförsörjning.

När du justerar lasern (t.ex. när du flyttar verktygsarmen), aktivera aldrig strömbryta- ren. Oavsiktlig start av elverktyget kan leda till personskador.

Om lasern (17) slutar att indikera rätt såglinje kan du justera lasern. Gör så här:

1. Lossa laserjusteringsskruvarna (42);
2. Ställ in lasern genom att flytta den tills laserstrålen träffar sågklingans tänder (6);
3. Dra åt laserjusteringsskruvarna (42).

Finjustera 0° fasvinkel (fig. Q, R)

1. Justera geringsvinkeln till och fasvinkeln till 0°;
2. Sänk ner handtaget (2) och fäst det med hjälp av positionsläsratten (33);
3. Ställ en vinkelmätare till 90° och placera den på bordet (10), som visas i figur R. Vinkelprofilens ben måste vara i jämnhöjd med sågklingan (6) längs hela dess längd;
4. Lossa låsmuttern för 0° fasvinkel (44);
5. Justera stoppbulten för 0° fasvinkel (28) tills vinkelprofilens ben är i jämnhöjd med sågklingan i hela sin längd;
6. Dra åt låsmuttern för 0° fasvinkel (44).

Kontrollera vinkelindikatorns läge (18). Lossa pekaren vid behov med en stjärnskruvmejsel, ställ in position 0° på skalan för fasvinkel (19) och dra åt fästskruven igen.

Finjustera 45° fasvinkel (fig. Q, S)

1. Justera geringsvinkeln till och fasvinkeln till 45°;
2. Sänk ner handtaget (2) och fäst det med hjälp av positionslåsratten (33);
3. Ställ en vinkelmätare till 90° och placera den på bordet (10), som visas i figur S. Vinkelprofilens ben måste vara i jämnhöjd med sågklingan (6) längs hela dess längd;
4. Lossa låsmuttern för 45° fasvinkel (43);
5. Justera stoppbulten för 45° fasvinkel (27) tills vinkelprofilens ben är i jämnhöjd med sågklingan i hela sin längd;
6. Dra åt låsmuttern för 45° fasvinkel (43).

Kontrollera vinkelindikatorns läge (18). Lossa pekaren vid behov med en stjärnskruvmejsel, ställ in position 45° på skalan för fasvinkel (19) och dra åt fästskruven igen.

Finjustera 0° geringsvinkel (fig. T, U)

1. Ställ en vinkelmätare till 0° på bordet (10) och placera den mellan anslaget (8) och sågklingan (6);
2. Vinkelprofilens ben måste vara i jämnhöjd med sågklingan (6) längs hela dess längd;
3. Lossa båda anslagsbultarna (32) och justera anslaget (8) tills vinkelprofilens ben är i jämnhöjd med sågklingan i hela sin längd;
4. Dra åt båda anslagsbultarna (32) igen. Kontrollera vinkelindikatorns läge (16). Lossa pekaren vid behov med en stjärnskruvmejsel, ställ in position 0° på skalan för geringsvinkel (15) och dra åt fästskruven igen.

5. UNDERHÅLL

Se alltid till att maskinen inte är ansluten till elnätet när du utför underhåll av mekanismen.

Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

Rengör skydden

Kontrollera alltid skyddet (4) och det infällbara skyddet (5) för skräp innan du använder maskinen. Ta bort gammalt sågspån och splitter med en borste eller liknande verktyg.

Sätta tillbaka bordsinsatsen

Byt omedelbart ut skadade bordsinsatser.

Med en skadad bordinsats (12) finns det en risk för att små delar fastnar mellan bordsinsatsen och sågklingan och blockerar sågklingan. Byta bordsinsatsen:

1. Ta bort skruvarna på bordsinsatsen med en stjärnskruvmejsel. Om det behövs, justera gerings- och fasvinkel för att få åtkomst till dessa skruvar;
2. Ta bort bordinsatsen;
3. Sätt in en ny bordsinsats;
4. Dra åt skruvarna med en stjärnskruvmejsel.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;
• Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begränsas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.

1. SIKKERHEDSANVISNINGER

Transporter kun maskinen, när maskinen er i indadgående transportposition.
