MANUAL DE UTILIZADOR POWX1341 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................... 5

5.5 Assistência técnica ................................................................................................... 6

6 AVISOS DE SEGURANÇA ESPECÍFICOS ...................................... 6

6.1 Instruções de segurança adicionais ........................................................................ 7

7.5 Suporte especial para perfuração/fresagem (Fig. 6, 7, 8, 9, 10 & 11) ..................... 9

7.6 Torno com suporte e eixo flexível (Fig. 12, 13, 14, 15, 16 & 17) ............................. 9

12 DEPARTAMENTO DE MANUTENÇÃO .......................................... 11

1 UTILIZAÇÃO PREVISTA

O seu multiferramentas foi concebido para perfurar, encaminhar, gravar, polir, cortar, moer e lixar madeira, metal, plásticos e pedra. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

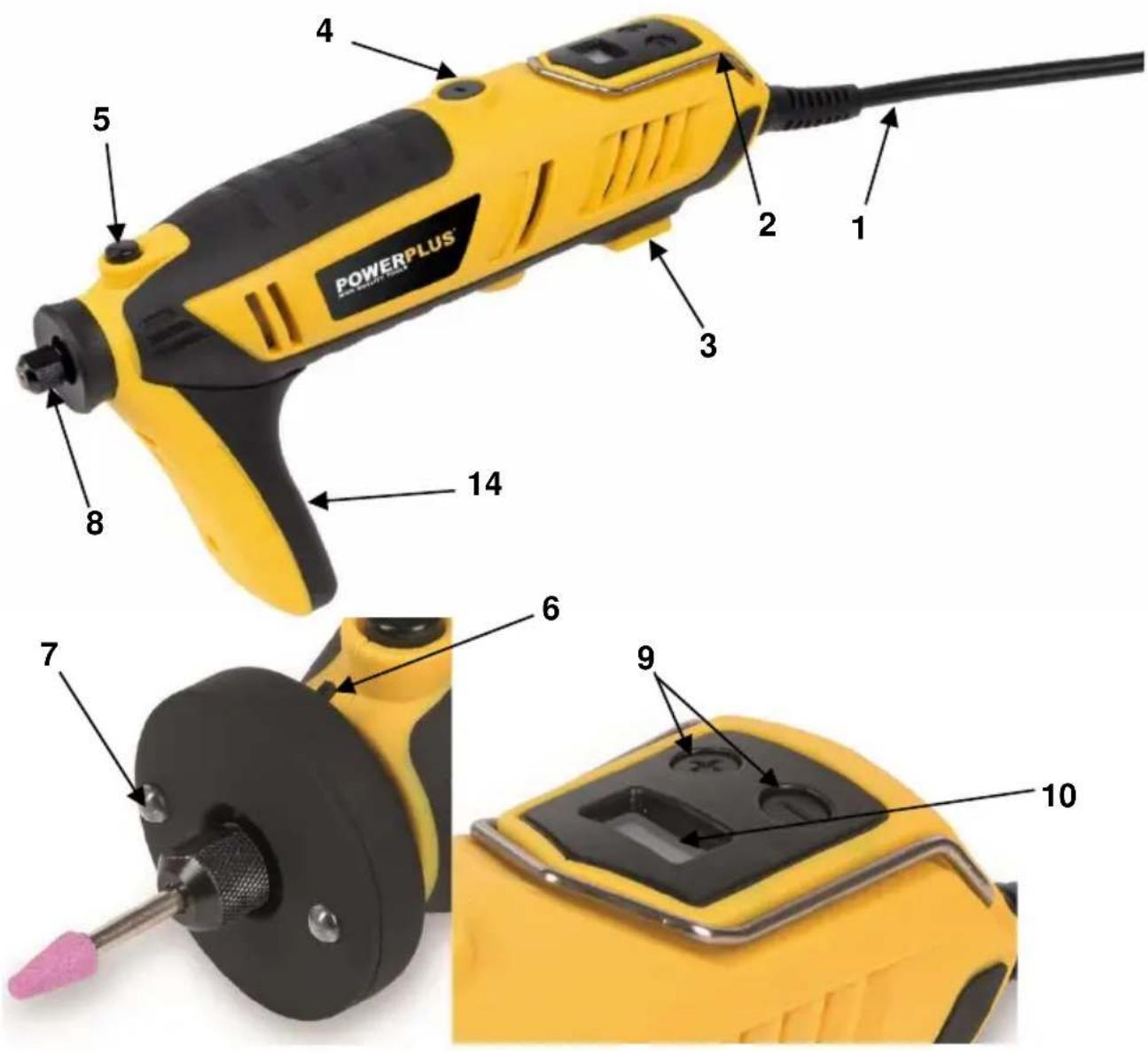

1. Cabo de alimentação

3. Botão interruptor

4. Acesso a escova de carvão

5. Botão de bloqueio

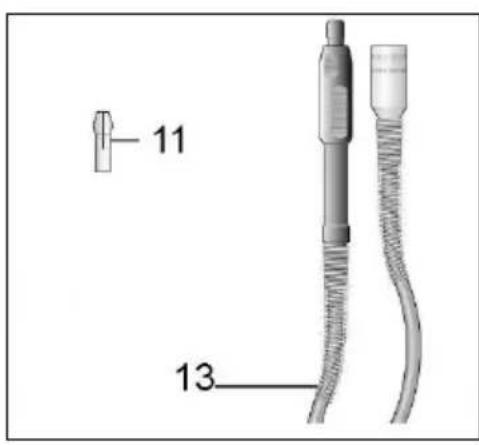

13. Eixo de accionamento flexível

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO: Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 multiferramenta + acessórios 1 anel LED 1 braço telescópico 1 tubo flexível 1 grampo de mesa 1 guia de perfuração para azulejos 1 pega auxiliar 1 manual de instruções 1 Chave hexagonal Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWX1341 PT Copyright © 2023 VARO P a g i n a | 4 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Leia cuidadosamente as instruções antes da utilização.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

Proteção obrigatória dos olhos.

Use luvas de protecção

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.POWX1341 PT Copyright © 2023 VARO P a g i n a | 5 www.varo.com

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição "OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.POWX1341 PT Copyright © 2023 VARO P a g i n a | 6 www.varo.com

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.

6 AVISOS DE SEGURANÇA ESPECÍFICOS

• Verifique se a velocidade máxima indicada no disco de moagem corresponde à velocidade máxima do equipamento. A velocidade do equipamento não deve exceder o valor do disco de moagem.

• Certifique-se de que as dimensões do disco de moagem correspondem às especificações do equipamento.

• Certifique-se de que o disco de moagem foi adequadamente instalado e apertado. Não use anéis redutores ou adaptadores para ajustar adequadamente o disco de moagem.

• Trate e guarde os discos de moagem em conformidade com as instruções do fornecedor.

• Não use o equipamento para peças de moagem com uma espessura máxima que exceda a profundidade de moagem máxima do disco de moagem.

• Não use os discos de moagem para rebarbar.

• Quando for necessário instalar discos de moagem na rosca do eixo, certifique-se de que o eixo possui rosca suficiente. Certifique-se de que o eixo está suficientemente protegido e não toca na superfície de moagem.

• Antes de usar, inspecione o disco de moagem por danos. Não use os discos de moagem que se encontrem rachados, cortados ou danificados de alguma forma.

• Antes de usar, deixe que o equipamento funcione em ralenti durante 30 segundos.

• Desligue imediatamente o interruptor do equipamento em caso de vibrações anormais ou ocorrência de outro defeito. Inspecione cuidadosamente o equipamento e disco de moagem antes de voltar a ligar o equipamento.

• Certifique-se de que as faíscas não colocam ninguém em perigo ou que entram em contacto com substâncias inflamáveis.

• Certifique-se de que a peças de trabalho se encontra suficientemente apoiada e fixa. Mantenha as suas mãos afastadas da superfície de corte.

• Use sempre óculos de proteção e proteção dos ouvidos. Se desejado ou exigido use também outro tipo de proteção como por exemplo um avental ou capacete.

• Certifique-se de que as rodas e pontos instalados estão ajustados de acordo com as instruções do fabricante.

• Certifique-se de que os papéis mata-borrão são usadas quando fornecidas com o produto abrasivo e quando são solicitadas.

• Se uma segurança é fornecida com uma ferramenta nunca use a ferramenta sem tal segurança.

• Para ferramentas destinadas à instalação com roda de orifício com rosca, certifique-se de que a rosca na roda é suficientemente comprida para aceitar o comprimento do eixo.

• Certifique-se de que as aberturas de ventilação são mantidas livres ao trabalhar em condições de pó. Se for necessário limpar pó, primeiro desligue a ferramenta da tomada (use objetos não metálicos) e evite danificar peças internas.

• Devido a fracas condições da ficha elétrica, quedas repentinas de voltagem podem ocorrer ao iniciar o equipamento. Isto pode influenciar outro equipamento (ex. piscar de uma lâmpada). Se a impedância da tomada for Zmax <0,348 Ohm, tais distúrbios não são esperados. (Se necessário, pode contactar a sua autoridade fornecedora local para mais informação).POWX1341 PT Copyright © 2023 VARO P a g i n a | 7 www.varo.com

6.1 Instruções de segurança adicionais

Não use a ferramenta em metal leve com um conteúdo de magnésio que exceda 80 %, pois este tipo de metal é inflamável. A cabeça de trabalho pode continuar a rodar após desligar a ferramenta. Na parte superior da ferramenta existe um botão para bloquear o eixo. Não prima o botão para bloquear o eixo com a ferramenta em funcionamento.

• Certifique-se de que os acessórios usados são adequados à velocidade máxima especificada nos dados técnicos.

• Certifique-se de que os acessórios estão instalados de acordo com as instruções.

• Use apenas acessórios e adaptadores fornecidos pelo fabricante.

• Certifique-se de que não há risco de as faíscas atingiram pessoas ou incendiar materiais inflamáveis.

• Use sempre óculos de proteção, proteção de ouvidos e, se necessário, outros meios de proteção, tais como luvas de trabalho, capacete, etc. 7 MONTAGEM Antes de montar um acessório, desligue sempre a ferramenta.

7.1 Substituir as ferramentas anexas (Fig. 1 & 2)

Os acessórios pequenos anexos tais como pedras de moagem e discos de corte podem ser instalados diretamente à multiferramenta. Se necessários, estas ferramentas podem também ser instaladas ao eixo de acionamento flexível.

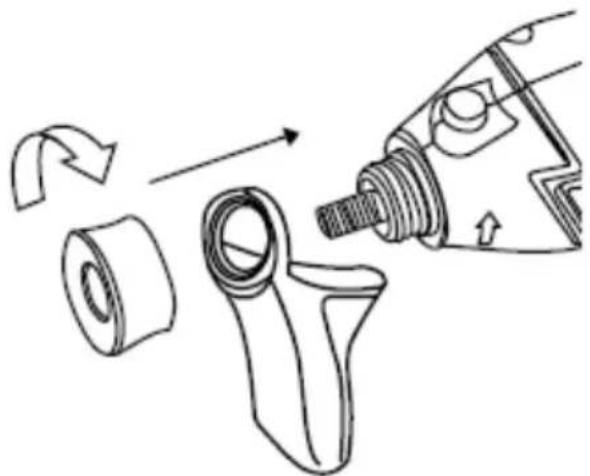

7.2 Pega auxiliar (Fig. 3, 4 & 5)

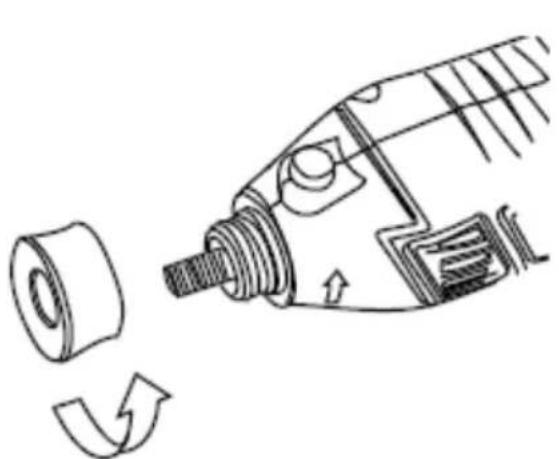

• Remova o anel rodando-o no sentido contrário aos ponteiros do relógio.

• Monte a pega auxiliar na rosca e aperte com o anel adicional (mais pequeno) rodando o anel no sentido dos ponteiros do relógio.

7.3 Instalar ferramentas pequenas diretamente à multiferramenta.

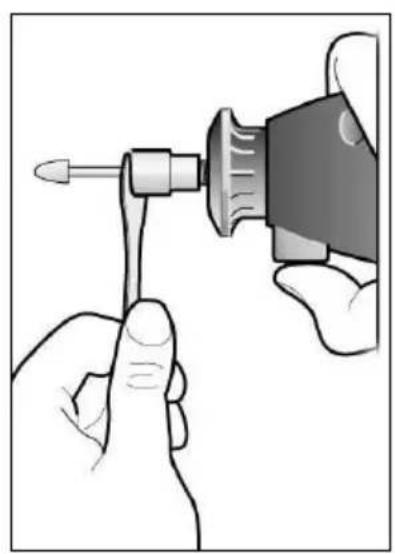

• Rode a bucha de aperto da culaça ligeiramente enquanto prime o botão de bloqueio para baixo até que o botão acione.

• Nunca prima para baixo o botão de bloqueio durante o funcionamento da ferramenta.

• Caso não seja possível aliviar a bucha de aperto da culaça manualmente, use uma chave-inglesa pequena.

• Substitua a ferramenta anexa. Aperte sempre as ferramentas anexas o máximo possível. Hastes que se estendem para o exterior da culaça provocarão oscilações.

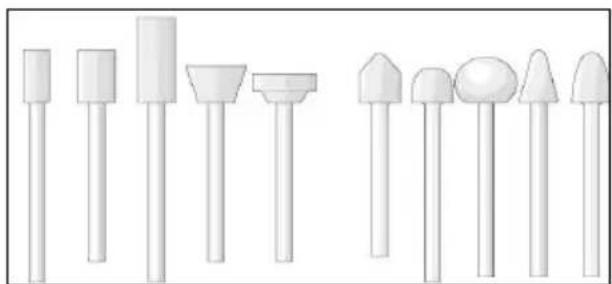

7.4.1 Bicos de moagem

• Aplicação: Afiar, rebarbar, remover ferrugem, moldar.

• Dica: Limpe e molde os bicos de moagem com a pedra de amolar

7.4.2 Pontos de moagem

• Aplicação: Para gravação requintada de vários materiais.

• Dica: Trabalhe em metais a velocidade reduzida e processe como se fosse madeira dura.

• Os plásticos têm de ser processados a velocidades reduzidas devido à sua tendência para derreter durante o processo.

• Operar uma multiferramenta a uma velocidade superior diminuirá a vibração.

• Aplicação: Lixar, alisar e moldar madeira e fibra de vidro.

7.4.4 Pedra de moagem

• Aplicação: Limpar e moldar pedras de moagem.

• Aplicação: Polir metais e pedras de moagem.

• Atenção: Apenas deve polir com as laterais do disco. A cabeça da pedra deixará riscos na peça de trabalho.POWX1341 PT Copyright © 2023 VARO P a g i n a | 9 www.varo.com

• Aplicação: Parafusos de corte, parafusos, folha de metal, madeira fina e plástico.

7.5 Suporte especial para perfuração/fresagem (Fig. 6, 7, 8, 9, 10 & 11)

• Remova o anel rodando-o no sentido contrário aos ponteiros do relógio.

• Insira a peça de perfuração ou fresagem (não incluído).

• Aperte a peça de fresagem na máquina.

• A profundidade de corte do acessório pode ser definida ao desapertar a porca borboleta. Mova a peça de fresagem para a frente e para trás para determinar a definição desejada. De seguida, aperte novamente a porca borboleta.

• Quando a escala da peça de fresagem foi definida para 20 e a ponta de perfuração ou a peça de fresagem está exatamente 20 mm saliente do suporte especial, a escala pode ser usada para definir a profundidade de trabalho correta.

• Se for necessário iniciar no centro da peça de trabalho (o orifício ou ranhura como um ponto de arranque), coloque a máquina com a peça de fresagem inclinada para a peça de trabalho, para que a ponta da peça esteja direcionada para o ponto de arranque. De seguida, ligue a máquina, direcione-a para a peça e incline-a ligeiramente, até que a máquina aponte verticalmente para a peça.

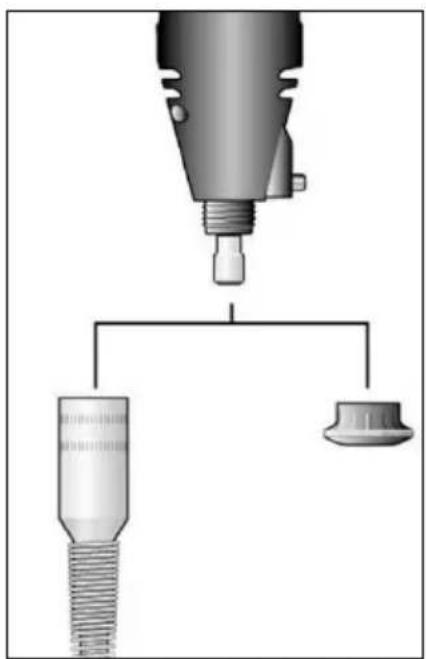

7.6 Torno com suporte e eixo flexível (Fig. 12, 13, 14, 15, 16 & 17)

• Tendo montado o torno com suporte numa banca, a multiferramenta pode ser pendurada através de um suporte na peça.

• O eixo flexível permite que a máquina modificada alcance locais que não podem ser acedidos com uma versão standard da multiferramenta.

• Monte o suporte como mostrado na figura. A altura do tripé pode ser ajustada através do tubo telescópico. Regule a posição desejada rodando o tubo.

• Remova o anel da multiferramenta e armazene-o num local seguro.

• Remova o eixo motriz interno do eixo flexível e insira-o no mandril porta-pinça.

• Empurre o acoplador do eixo flexível por cima da rosca da multiferramenta.

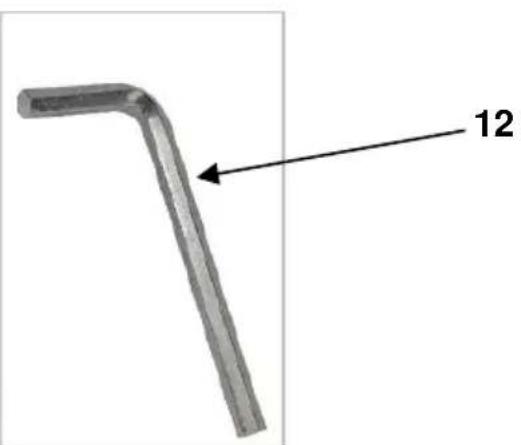

• Insira a barra de metal (por exemplo, a chave sextavada) através da abertura na extremidade do eixo flexível, e rode a cabeça da broca lentamente, até que o orifício na caixa alinhar com o eixo da cabeça da broca e a chave hexagonal possa ser inserida. A cabeça da broca fica bloqueada.

• Monte o mandril porta-pinça na cabeça da broca da mesma forma como a multiferramenta.

• De seguida, monte o acessório pretendido da mesma forma como a multiferramenta. 8 FUNCIONAMENTO

8.1 Interruptor ligar/desligar (on/off)

Verifique sempre se a corrente elétrica principal corresponde à voltagem na placa de características.

• Ligar: Coloque o botão na posição I.

• Desligar: Coloque o botão na posição O.POWX1341 PT Copyright © 2023 VARO P a g i n a | 10 www.varo.com

8.2 Ajustar a velocidade (Fig. 18)

• A velocidade da multiferramenta é continuamente ajustável. Comece sempre pela velocidade mais baixa e de seguida aumente a velocidade para o nível desejado.

• “+” indica uma velocidade mais elevada.

• “+” indica uma velocidade mais reduzida.

8.3 Luz LED (Fig. 19)

• Se operar em condições de escuridão e pretender ver claramente a área de trabalho, por favor ligue o LED.

• Para utilizar a função de LED, por favor, remova o anel da máquina e substitua-o pelo anel LED.

• Prima o botão LED (6), o LED está ligado.

9 LIMPEZA E MANUTENÇÃO

Atenção! Antes de levar a cabo intervenções no equipamento, remova a ficha da tomada.

• Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor.

• Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.

• Mantenha as ranhuras de ventilação livres de poeira e sujidade.

• Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão. Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.

Voltagem / frequência 220-240 V / 50 Hz Entrada de energia 200 W Velocidade sem carga

10.000 – 40.000 min-1

11 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 82 dB(A) Nível de potência acústica LwA 93 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): 3,5 m/s² K = 1,5 m/s²POWX1341 PT Copyright © 2023 VARO P a g i n a | 11 www.varo.com

12 DEPARTAMENTO DE MANUTENÇÃO

• Os interruptores danificados devem ser substituídos pelo departamento de serviço pós- venda.

• Se o cabo de ligação (ou ficha elétrica) estiver danificado, o mesmo tem de ser substituído por um cabo de ligação próprio, que pode ser obtido no nosso departamento de serviço pós-venda (serviço de assistência técnica). A substituição do cabo de ligação deve apenas ser efetuada pelo nosso departamento de serviço pós-venda (ver última página) ou por uma pessoa qualificada (eletricista). 13 ARMAZENAMENTO

• Limpe cuidadosamente a máquina e despectivos acessórios na totalidade.

• Armazene-a longe de crianças, numa posição estável e segura, num local fresco e seco, e evite as temperaturas demasiado altas ou demasiado baixas.

• Proteja-a da luz direta. Se possível, mantenha a máquina num local escuro.

• Não a coloque em sacos de plástico, visto que existe o risco de formação de humidade. 14 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).POWX1341 PT Copyright © 2023 VARO P a g i n a | 12 www.varo.com 15 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

16 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: MULTIFERRAMENTA ROTATIVA Marca: POWERplus Modelo nº.: POWX1341 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas): EN60745-1 : 2009 EN60745-2-23 : 2013 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 24/08/2022, Lier - BelgiumPOWX1341 NO Copyright © 2023 VARO S i d e | 1 www.varo.com 1 TILTENKT BRUK ............................................................................... 3
