| Tipo de produto | Ferramenta oscilante multifuncional sem fio |
| Marca | PowerPlus |
| Modelo | POWXB40020 |
| Tensão | 20 V CC |
| Velocidade em vazio | 12 000 - 19 500 min⁻¹ |
| Número de ajustes de velocidade | 6 |
| Pressão sonora (LpA) | 82 dB(A) |
| Potência sonora (LwA) | 93 dB(A) |
| Nível de vibração (aw) | 4,4 m/s², K=1,5 m/s² |
| Acessórios incluídos | Base de lixa triangular (90x90x90 mm), 5 folhas abrasivas (grão 60, 120, 180, 240), lâmina de serra 32 mm, lâmina de raspagem 52 mm, adaptador para extração de pó 35 mm |
| Funções principais | Lixamento a seco, serragem, raspagem, polimento, raspar, corte, remoção |
| Alimentação | Bateria de íon de lítio 20 V (não incluída na embalagem, mas compatível com a linha PowerPlus) |
| Tipo de bateria | Íon de lítio, recarregável |
| Tempo de carga | Aproximadamente 1 hora para carga completa |
| Indicador de capacidade da bateria | 3 LEDs (3 acesos = cheio, 2 = 60%, 1 = quase descarregado) |
| Sistema de fixação de acessórios | Alavanca de liberação rápida sem ferramenta |
| Materiais compatíveis | Madeira, plástico, metal, gesso, azulejo (para serragem); tinta, verniz, carpete, adesivo (para raspagem) |
| Garantia | 36 meses (exceto baterias, carregadores, desgaste normal) |
| Manutenção | Limpar as aberturas de ventilação, usar um pano úmido com água e sabão, sem solventes |
| Segurança | Isolamento duplo (classe II), requer proteção auditiva e ocular, não usar em materiais úmidos |
| Peso | Aproximadamente 1,3 kg (com bateria, valor típico para este tipo de ferramenta) |
| Dimensões (C x L x A) | Aproximadamente 300 x 80 x 100 mm (estimativa razoável) |
Perguntas frequentes - POWXB40020 PowerPlus
Perguntas dos utilizadores sobre POWXB40020 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Multiferramentas em formato PDF gratuitamente! Encontre o seu manual POWXB40020 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWXB40020 da marca PowerPlus.
MANUAL DE UTILIZADOR POWXB40020 PowerPlus
2 DESCRIÇÃO (FIG. A) 3
3 LISTA DE CONTEÚDO DA EMBALAGEM....3
4 SÍMBOLOS....4
5 PROCEDIMENTOS GERAIS DE SEGURANÇA......4
5.1 Área de trabalho ....4
5.2 Segurança elétrica....4
5.3 Segurança pessoal....5
5.4 Manuseamento e emprego de ferramentas elétricas com precaução......5
5.5 Utilização e cuidados com a bateria....6
5.6 Assistência técnica 6
6 INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO ..... 6
6.1 Causas e prevenção operacional contra ricochete:....7
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES 8
7.1 Baterias....8
7.2 Carregadores....8
8 MONTAGEM....8
8.1 Montagem placa de lixamento/lâmina de serra/espátula (Fig. 1)....8
8.2 Colocar/mudar o papel de lixa....9
9 FUNCIONAMENTO....9
9.1 Ligar/Desligar (Fig. 2)....9
9.2.1 Indicação de carregamento (Fig. 3)....10
9.3 Indicador da capacidade da bateria (Fig. 3a)....10
9.4 Inserir e remover a bateria....10
9.5 Ajuste de velocidade (Fig.4)....11
9.6 Dicas de aplicação....11
9.6.1 Selecionar a ferramenta de trabalho....11
9.6.2 Serrar 11
9.6.3 Corte 11
POWERPLUS® HIGH QUALITY TOOLS
POWXB40020 PT
9.6.4 Lixamento....11
9.6.5 Raspagem....12
10 LIMPEZA E MANUTENÇÃO....12
11 DADOS TÉCNICOS....12
12 RUÍDO 12
13 GARANTIA....12
14 MEIO-AMBIENTE....13
15 DECLARAÇÃO DE CONFORMIDADE 14

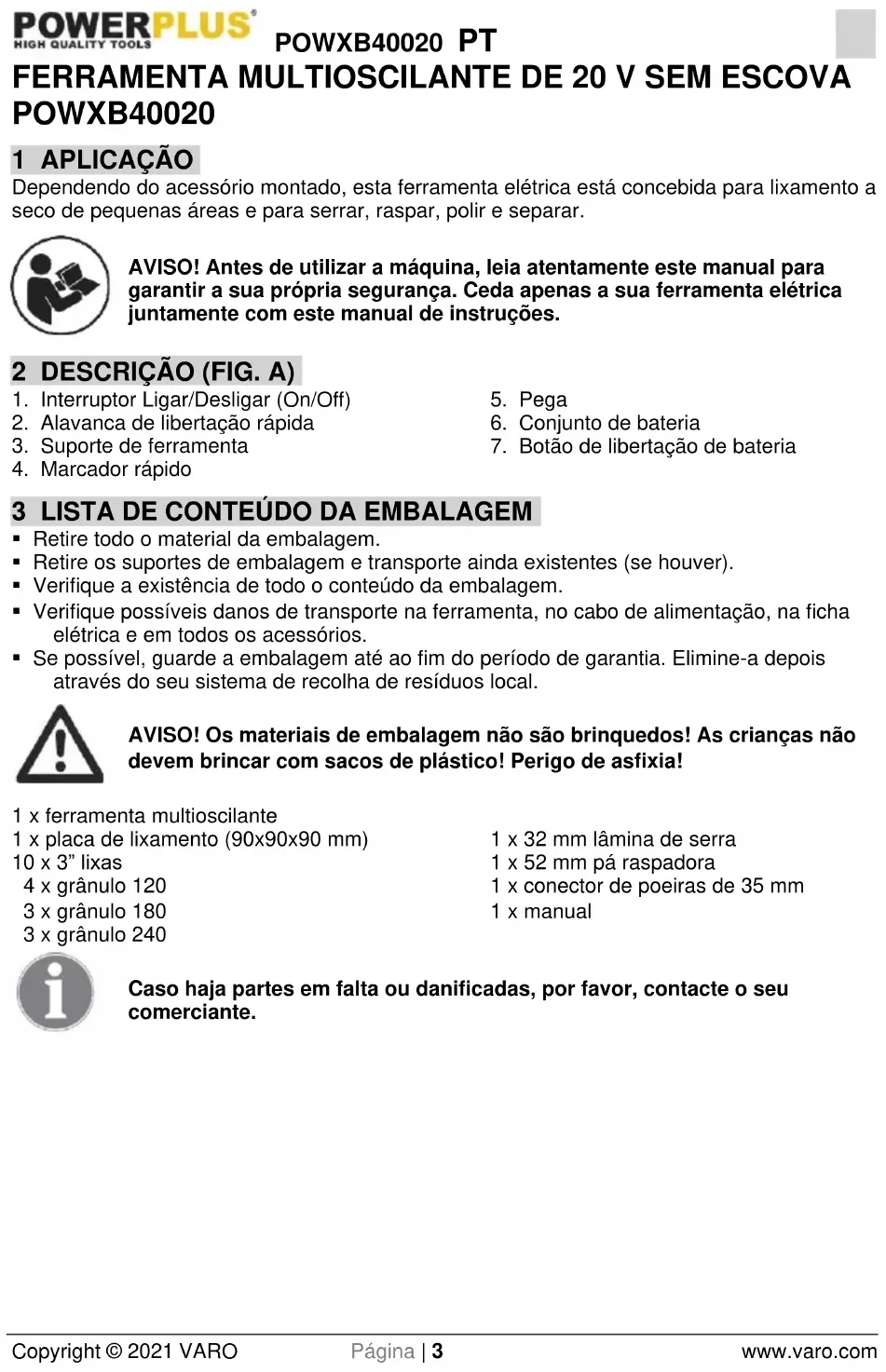

FERRAMENTA MULTIOSCILANTE DE 20 V SEM ESCOVA POWXB40020
1 APLICAÇÃO
Dependendo do acessório montado, esta ferramenta elétrica está concebida para lixamento a seco de pequenas áreas e para serrar, raspar, polir e separar.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A)
-
Interruptor Ligar/Desligar (On/Off)
-
Alavanca de libertação rápida
-
Suporte de ferramenta
-
Marcador rápido
-
Pega
-
Conjunto de bateria
-
Botão de libertação de bateria
3 LISTA DE CONTEÚDO DA EMBALAGEM
■ Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
1 x ferramenta multioscilante
1 x placa de lixamento (90x90x90 mm)
10 x 3" lixas
4 x grânulo 120
3 x grânulo 180
3 x grânulo 240
1 x 32 mm lâmina de serra
1 x 52 mm pá raspadora
1 x conector de poeiras de 35 mm
1 x manual
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Use luvas de proteção. |
 | Leia cuidadosamente as instruções antes da utilização. |  | Utilize proteção auricular.Utilize proteção visual. |
 | |||
 | Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s). |  | Classe II – A máquina é duplamente isolada; não é necessário ligação à terra. |
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).
5.1 Área de trabalho
- Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
- Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
- Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança pessoal
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição "OFF (0)" (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem joias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, joias ou cabelos compridos soltos podem ser apanhados pelas pecas em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspezione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Utilização e cuidados com a bateria
- Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode provocar um risco de incêndio se usado noutro conjunto de bateria.
- Use as ferramentas elétricas com os conjuntos de bateria especificamente designados. A utilização de qualquer outro conjunto de baterias pode provocar o risco de ferimentos e de incêndio.
- Quando um conjunto de baterias não está em utilização, mantenha-o afastado de outros objetos de metal, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam provocar uma conexão de um terminal ao outro. O curto-circuito entre os terminais da bateria pode provocar queimaduras ou um incêndio.
- Em condições abusivas, pode ser ejetado líquido da bateria; evite o contacto. Se o contacto ocorrer acidentalmente, lave com água. Se o líquido entrar em contacto com os olhos, procure também apoio médico. O líquido ejetado da bateria pode provocar irritação ou queimaduras.
- Não use um conjunto de bateria ou uma ferramenta danificada ou modificada. Baterias danificadas ou modificadas podem exibir um comportamento imprevisível provocando um incêndio, explosão ou risco de ferimentos.
- Não exponha um conjunto de bateria ou ferramenta ao fogo ou a uma temperatura excessiva. A exposição ao fogo ou a uma temperatura acima de 130 °C pode provocar uma explosão.
- Siga todas as instruções de carregamento e não carregue o conjunto da bateria ou a ferramenta fora do intervalo das temperaturas especificadas nas instruções. Um carregamento inadequado ou com temperaturas fora do intervalo especificado podem danificar a bateria e aumentar o risco de incêndio.
5.6 Assistência técnica
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO
- Mantenha as mãos afastadas da área de corte e lâmina. Mantenha a sua segunda mão sobre a pega auxiliar ou estrutura do motor. Se ambas as mãos estiverem a segurar a serra, não podem ser cortadas pela lâmina.
- Utilize a ferramenta elétrica apenas para lixamento a seco. A entrada de água na ferramenta elétrica aumenta o risco de choque.
- Mantenha as mãos afastadas da área de serragem. Não aceda à zona sob a peça de trabalho. O contacto com a lâmina de serra pode resultar em lesões.
- Aquando de trabalhos de serragem, utilize sempre uma proteção de serra ou guia de extremidade reta- Isto melhora a precisão do corte e reduz a probabilidade de colagem da lâmina.
- Ao substituir a ferramenta de aplicação, use luvas de proteção. As ferramentas de aplicações podem ficar quentes quando utilizadas durante períodos de tempo prolongados.
- Não raspe quaisquer materiais húmidos (por ex., papel de parede) em superfícies húmidas. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico.
- Tenha cuidado redobrado ao manusear raspadores e lâminas. As ferramentas de aplicação são sempre bastante afiado. Perigo de lesão.
- Utilize detetores adequados para determinar se existem linhas de alimentação ocultas ou contacte a empresa de eletricidade local para obter assistência. O contacto com cabos elétricos pode provocar incêndio ou choque elétrico. As linhas de gás danificadas
podem resultar em explosão. A quebra de tubos de água pode resultar em danos materiais.
- Não trate a superfície alvo de tratamento com quaisquer líquidos que contenham solventes. Podem desenvolver-se vapores venenosos devido ao aquecimento dos materiais aquando da sua raspagem.
6.1 Causas e prevenção operacional contra ricochete:
- O ricochete é uma reação súbita a uma lâmina de serra pressionada, colada ou desalinhada, provocando uma elevação descontrolada da serra e fazendo com que a peca trabalhada salte na direção do operador:
- Quando a lâmina é pressionada ou fica colada através do encerramento da zone de corte da serra, a lâmina para e a reação do motor impulsiona a lâmina rapidamente para trás na direção do operador.
- Se a lâmina se torcer ou ficar desalinhada durante o corte, os dentes da extremidade traseira da lâmina podem perfurar a superfície superior da madeira, fazendo com que a lâmina se lance para fora da zona de corte da serra e salte na direção do operador.
Nota: O ricochete é o resultado da utilização errada e/ou incorreta dos procedimentos ou condições operacionais da serra e pode ser evitado ao empreender as precauções devidas conforme indicado abaixo.
- Mantenha uma aderência firme com ambas as mãos sobre a serra e posicione os seus braços de forma a resistir quaisquer forças de ricochete. Posicione o seu corpo em qualquer um dos lados da lâmina, mas não alinhado com a mesma.
- Quando a lâmina colar ou em caso de interrupção de um corte, seja por que razão for, liberte o gatilho e mantenha a serra imóvel sobre o material até a lâmina parar por completo. Nunca tente remover a serra da peça trabalhada ou puxar a serra para trás enquanto a lâmina estiver a movimentar-se, de contrário pode ocorrer um ricochete.
- Ao reiniciar a serra sobre a peça trabalhada, centre a lâmina da mesma na zona de corte e verifique se os dentes da serra não se encontram presos ao material.
- Apoie os painéis grandes para minimizar o risco de pressão e ricochete da lâmina.
- Não utilize lâminas cegas ou danificadas. As lâminas que não estejam bem afiadas ou indevidas produzem uma zona de corte estreita, provocando uma fricção excessiva, colagem da lâmina e ricochete.
- As alavancas de bloqueio de ajuste de profundidade e bisel da lâmina devem estar apertadas e seguras antes da realização do corte. Se o ajuste da lâmina se deslocar durante o corte, pode provocar a respetiva colagem e ricochete.
- Tenha cuidado adicional ao serrar parede existentes ou outras áreas cegas. A lâmina saliente pode cortar objetos que provocam ricochete.
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES
Utilize apenas acumuladores e carregadores apropriados para esta máquina.
7.1 Baterias
- Nunca tente abrir por algum motivo.
- Não guarde em locais onde a temperatura possa exceder 40 °C.
- Carregue apenas a temperaturas ambiente entre 4 °C e 40 °C.
- Ao descartar as baterias, siga as instruções fornecidas na secção "Proteger o ambiente".
- Não provoque curto-circuitos. Caso seja efetuada uma ligação entre o terminal positivo (+) e o negativo (-) direta ou acidentalmente pelo contacto de objetos metálicos, a bateria sofre um curto-circuito seguindo-se uma corrente intensa que irá gerar calor que pode provocar rutura ou incêndio da caixa.
- Não aquecer. Se as baterias forem aquecidas acima de 100 °C, a vedação, os separadores de isolamento e outros componentes de polímero podem ficar danificados resultando em fuga de eletrólito e/ou curto-circuito interno que gera calor provocando rutura ou incêndio. Mais ainda, não descarte as baterias no fogo pois pode ocorrer uma explosão e/ou queimaduras graves.
- Em condições extremas pode ocorrer fuga da bateria. Se observar líquido na bateria, proceda como se segue:
- Limpe cuidadosamente o líquido usando um pano. Evite o contacto com a pele.
- Caso entre em contacto com os olhos, siga as instruções que se sequem:
- Limpe cuidadosamente o líquido usando um pano. Evite o contacto com a pele. - Caso entre em contacto com os olhos, siga as instruções que se seguem:
√ Lave imediatamente com água. Neutralize com um ácido suave como limão ou vinagre.
√ Em caso de contacto com os olhos, lave abundantemente com água limpa por pelo menos 10 minutos. Consulte um médico.
Perigo de incêndio! Evite o curto-circuito de contactos de uma bateria removida. Não queime a bateria.
7.2 Carregadores
- Nunca tente carregar baterias não recarregáveis.
- Substitua imediatamente cabos com defeito.
- Não exponha à água.
- Não abra o carregador.
- Não teste o carregador.
- O carregador destina-se unicamente a uso no interior.
8 MONTAGEM
8.1 Montagem placa de lixamento/lâmina de serra/espátula (Fig. 1)
Tenha cuidado com as ferramentas afiadas, tais como espátulas, lâminas de serra ou lâminas de corte.
- Desaperte a placa de travamento (b) ao puxar a alavanca de libertação rápida (2) abrindo-a na totalidade.
- Segure a abertura da lâmina de serra de instalação rápida, placa de lixamento ou espátula na direção do eixo que se encontra entre a braçadeira de cobertura (a) e a placa de travamento (b), prima o acessório para dentro e ajuste-o firmemente sobre os pinos de localização (c).
POWXB40020 PT
- Fixe utilizando a alavanca de libertação rápida (2) na posição de bloqueio conforme ilustrado na Fig. 1.
- Retire o acessório na direção oposta.
Nota: Verifique se a ferramenta de aplicação se encontra devidamente colocada. As ferramentas de aplicação colocadas indevidamente ou que não se encontrem bem fixadas podem soltar-se durante a operação, colocando-o em risco.
AVISO: Esta ferramenta está equipada com acessórios para instalação rápida durante a operação; não use acessórios inadequados.
AVISO: Verifique se a aplicação/ acessório da ferramenta assenta corretamente. Aplicações/ acessórios incorretos ou apertados incorretamente podem ficar soltos durante a operação e tornar-se perigo.
8.2 Colocar/mudar o papel de lixa
Com o engate rápido e o sistema de liberação rápida.
- Posicione o papel de lixa e pressione manualmente.
- Pressione o papel de lixa empurrando-o ligeiramente com firmeza contra a superfície plana da placa de lixa e ligue a ferramenta elétrica.
- Isto garante uma boa aderência e evita o desgaste prematuro.
- Se a ponta apresentar desgaste, retire o papel de lixa, rode-o 120º coloque-o novamente ou mude o papel de lixa.
9 FUNCIONAMENTO
9.1 Ligar/Desligar (Fig. 2)
- Puxe e deslize o conjunto de bateria para a porta da bateria, certifique-se que a trava na parte traseira da bateria encaixe no lugar e que a bateria esteja segura antes de iniciar o funcionamento.
- Ligar a ferramenta elétrica: deslize o botão ON/OFF (1) para a frente para a posição (I).
- Desligar a ferramenta elétrica: deslize o botão ON/OFF (1) para trás para a posição (O).
9.2 Carregar o conjunto da bateria
O conjunto de baterias fornecido para esta ferramenta é entregue com uma pequena carga para evitar possíveis problemas, assim terá que carregar as baterias antes de utilizar.
Nota: As baterias não atingem a carga total no seu primeiro carregamento. Permita diversos ciclos para que carreguem totalmente. A bateria apenas deve ser usada no interior.
Após utilização normal, é necessário cerca de 1 hora de tempo de carga para carregar totalmente a bateria.
O conjunto da bateria ficará ligeiramente quente durante o carregamento, isto é normal e não indica um problema.
Não coloque o carregador numa área de calor ou frio extremo. Recomenda-se uma temperatura ambiente normal. Quando a bateria fica totalmente carregada, desligue o seu carregador da tomada e remova o conjunto da bateria do carregador.
Nota:
- Deixe que o conjunto da bateria arrefeça totalmente antes de carregar.
- Inspezione o conjunto da bateria antes de carregar, não carregue se o conjunto da bateria se encontrar rachado ou com fugas.
9.2.1 Indicação de carregamento (Fig. 3)
Ligue o carregador à tomada elétrica:
- Verde contínuo: pronto a ser carregado.
- Vermelho contínuo: a carregar.
- Verde contínuo: carregado.
Nota: Se a bateria não encaixar corretamente, desligue-a e confirme se o conjunto da bateria é o modelo correto para este carregador como mostrado no gráfico de especificação. Não carregue qualquer outro conjunto de bateria ou qualquer conjunto de bateria que não encaixe em segurança no carregador.
- Controle frequentemente o carregador e o acumulador enquanto os mesmos estão ligados.
- Quando terminado, remova o carregador da fonte elétrica e desconecte-o do acumulador.
- Deixe o acumulador arrefecer completamente antes de o utilizar.
- Guarde o carregador e o acumulador em espaços interiores, fora do alcance das crianças.
NOTA: Se a bateria estiver quente após utilização contínua na ferramenta, deixe que arrefeça à temperatura ambiente antes de carregar. Isto prolongará o tempo de vida das suas baterias.
NOTA: Remova o conjunto da bateria do suporte de carregamento com o polegar ou dedos, prima o botão de liberação da bateria para dentro e puxe o conjunto da bateria para fora ao mesmo tempo.
9.3 Indicador da capacidade da bateria (Fig. 3a)
Existem indicadores da capacidade da bateria no acumulador e pode verificar o estado de capacidade da bateria se apertar o botão. Antes de utilizar a máquina, pressione por favor o interruptor de acionamento para verificar se a bateria está suficientemente carregada para um funcionamento adequado.
Esses 3 LED's podem indicar o estado do nível de capacidade da bateria:
Os 3 LED's estão acesos: a bateria está completamente carregada.
Os 2 LED's estão acesos: a bateria está carregada a 60%.
1 LED está aceso: a bateria está quase descarregada.
9.4 Inserir e remover a bateria
AVISO: Antes de realizar qualquer ajuste certifique-se que o berbequim está desligado com a direção do seletor de rotação na posição central.
- Agarre a ferramenta com uma mão e o acumulador (6) com a outra.
- Para instalar: puxe e deslize o conjunto de bateria para a porta da bateria, certifique-se que a trava na parte traseira da bateria encaixe no lugar e que a bateria esteja segura antes de iniciar o funcionamento.
- Para remover: pressione a trava da bateria e puxe, ao mesmo tempo, a bateria para fora.
POWXB40020 PT
9.5 Ajuste de velocidade (Fig.4)
A ferramenta pode ser definida para 6 posições de ajuste. A posição "1" indica a mais baixa e a posição "6" indica a mais alta, pode ajustar diferentes velocidades rodando o mostrador de controlo de velocidade (4) da posição "1" para "6". O operador pode ter de variar a velocidade para otimizar a eficiência de operação.
9.6 Dicas de aplicação
9.6.1 Selecionar a ferramenta de trabalho
| Acessório (Fig. 5) | Material |
| A: Lâmina de serra de 32 mm | Materiais de madeira, plástico, metal, gesso e outros materiais suaves. |
| B: Lâmina de raspagem de 52 mm | Adequado para a remoção de tinta e carpete. |
| C: Almofada de lixa triangular | Almofada de lixa para papéis de lixa de 90x90x90. |
| D: Papéis de lixa triangular | Papéis de lixa em diferentes grãos:4x 1203x 1803x 240 |
9.6.2 Serrar
Só utilizar lâminas de serra em perfeito estado e que não apresentem danos. Lâminas de serrar tortas, obtusas ou danificadas podem quebrar.
No processo de serrar por imersão só devem ser processados materiais macios como madeira, gesso acartonado!
Utilize apenas lâminas de serra não danificadas que se encontrem na condição perfeita. As lâminas de serra dobradas ou cegas podem partir, influenciando negativamente o corte ou resultar em ricochete. Podem ser aplicados cortes de projeção apenas sobre materiais suaves, tais como madeira, placas de gesso, etc.
9.6.3 Corte
Utilize uma lâmina de serra de corte de fluxo (ou “lâmina e-cut”) para efetuar cortes preciso em zonas mais juntas, junto das extremidades, para cortes de projeção ou fluxo sobre uma superfície. É importante não forçar a ferramenta durante o corte de fluxo. Se sentir uma forte vibração na mão durante o corte, tal indica que existe demasiada pressão na ferramenta. Diminua a pressão e deixe a velocidade da ferramenta conduzir o trabalho.
9.6.4 Lixamento
- A taxa de remoção do material e o resultado do lixamento são determinados pela escolha do tipo de lixa, o nível de taxa de impacto orbital pré-selecionado e a pressão de contacto. Somente lixas imaculadas atingem um bom desempenho de lixamento e fazem com que a ferramenta tenha maior durabilidade.
- Preste atenção ao aplicar uma pressão de lixamento uniforme; tal aumenta a durabilidade das lixas.
- Intensificar a pressão de lixamento não resulta num aumento da capacidade de lixamento, mas num maior desgaste da máquina e da lixa.
- Trabalhe com a superfície completa da lixa e não apenas com a extremidade.
9.6.5 Raspagem
- As lâminas de raspagem são adequadas para a remoção de vinil, camadas de tinta, alcatifas, calafetagens e outros tipos de adesivos.
- Utilização de uma lâmina de raspagem rígida para remover materiais mais duros, tais como adesivos de pavimentos em vinil, alcatifas e ladrilhos numa zona de grandes dimensões.
- Utilização de uma lâmina de raspagem flexível (não incluída) para remover materiais mais suaves, tais como calafetagens.
10 LIMPEZA E MANUTENÇÃO
- Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor.
- Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.
- Mantenha as ranhuras de ventilação livres de poeira e sujidade.
- Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão.
- Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.
Certifique-se que nenhuma água poderá entrar na ferramenta elétrica!
11 DADOS TÉCNICOS
| Modelo N.o | POWXB40020 |
| Voltagem | 20 V DC |
| Número de configurações de velocidade | 6 |
| Velocidade em vazio | 12 000-19 500 min-1 |
12 RUÍDO
| Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) | |
| Nível de pressão acústica LpA | 82 dB(A) |
| Nível de potência acústica LwA | 93 dB(A) |
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
Vibração
4,4 m/s²
K = 1,5 ~m / s^2
13 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.
- Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
POWXB40020 PT
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
14 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: Ferramenta multiusos – Operação por meio de bateria
Marca: PowerPlus
Modelo n°.: POWXB40020
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
2011/65/EU
2014/30/EU
2006/42/EC
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
EN62841-1: 2015
EN62841-2-4 : 2014
EN55014-1:2017
EN55014-2:2015
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa,
