POWXB40020 - Multifunkčné náradie PowerPlus - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma POWXB40020 PowerPlus vo formáte PDF.
| Typ produktu | Bezdrôtový multifunkčný oscilačný nástroj |
| Značka | PowerPlus |
| Model | POWXB40020 |
| Napätie | 20 V DC |
| Voľnobežné otáčky | 12 000 - 19 500 min⁻¹ |
| Počet nastavení rýchlosti | 6 |
| Akustický tlak (LpA) | 82 dB(A) |
| Akustický výkon (LwA) | 93 dB(A) |
| Úroveň vibrácií (aw) | 4,4 m/s², K=1,5 m/s² |
| Príslušenstvo v balení | Trojuholníková brúsna podložka (90x90x90 mm), 5 brúsnych listov (zrnitosť 60, 120, 180, 240), pílový list 32 mm, škrabka 52 mm, adaptér na odsávanie prachu 35 mm |
| Hlavné funkcie | Suché brúsenie, pílenie, škrabanie, leštenie, škrabanie, rezanie, odstraňovanie |
| Napájanie | Li-Ion batéria 20 V (nie je súčasťou, ale kompatibilná s radou PowerPlus) |
| Typ batérie | Li-Ion, nabíjateľná |
| Doba nabíjania | Približne 1 hodina na plné nabitie |
| Indikátor stavu batérie | 3 LED (3 svietia = plná, 2 = 60%, 1 = takmer vybitá) |
| Systém upevnenia príslušenstva | Beznáradová rýchloupínacia páka |
| Kompatibilné materiály | Drevo, plast, kov, sadra, dlažba (na pílenie); farba, lak, koberec, lepidlo (na škrabanie) |
| Záruka | 36 mesiacov (okrem batérií, nabíjačiek, bežného opotrebenia) |
| Údržba | Čistite vetracie štrbiny, použite vlhkú handričku s mydlovou vodou, žiadne rozpúšťadlá |
| Bezpečnosť | Dvojitá izolácia (trieda II), vyžaduje ochranu sluchu a zraku, nepoužívať na vlhké materiály |
| Hmotnosť | Približne 1,3 kg (s batériou, typická hodnota pre tento typ nástroja) |
| Rozmery (D x Š x V) | Približne 300 x 80 x 100 mm (primeraný odhad) |
Často kladené otázky - POWXB40020 PowerPlus
Otázky používateľov k POWXB40020 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Multifunkčné náradie vo formáte PDF zadarmo! Nájdite svoj návod POWXB40020 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWXB40020 značky PowerPlus.
NÁVOD NA OBSLUHU POWXB40020 PowerPlus
5.5 Používanie nástroja s akumulátorom a starostlivost' oň ....5
5.6 Servis....6
6 BEZPEČNOSTNÉ POKYNY ŠPECIFICKÉ PRE DANÉ NÁRADIE6
6.1 Pričiny spätného rázu a prevencia zo strany obsluhy: 6
7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY ...... 7
7.1 Batérie 7
7.2 Nabijačky....8
8 MONTÁŽ....8
8.1 Montáž brúsnej dosky/pílového listu/škrabky (obr. 1)......8
8.2 Montáž/výmena brúsneho papiera....8
9 PREVÁDZKA 9
9.1 Zapnutie / vypnutie (obr. 2)....9
9.2.1 Indikácie pre nabíjanie (obr. 3)....9
9.3 Indikátor nabitia akumulátora (Obr. 3a)....10
9.4 Vloženie a vybratie batérie....10
9.5 Nastavenie rýchlosti (obr. 4)....10
9.6 Tipy pre použitie....10
9.6.1 Výber pracovného nástroja....10
9.6.2 Rezanie 11
POWERPLUS® HIGH QUALITY TOOLS
POWXB40020 SK
9.6.3 Rezanie 11
9.6.4 Brúsenie....11
9.6.5 Oškrabávanie 11
10 ČISTENIE A ÚDRŽBA 12
11 TECHNICKÉ ÚDAJE....12
12 HLUK....12
13 ZÁRUKA....12
14 ŽIVOTNÉ PROSTREDIE....13
15 VYHLÁSENIE O ZHODE 14

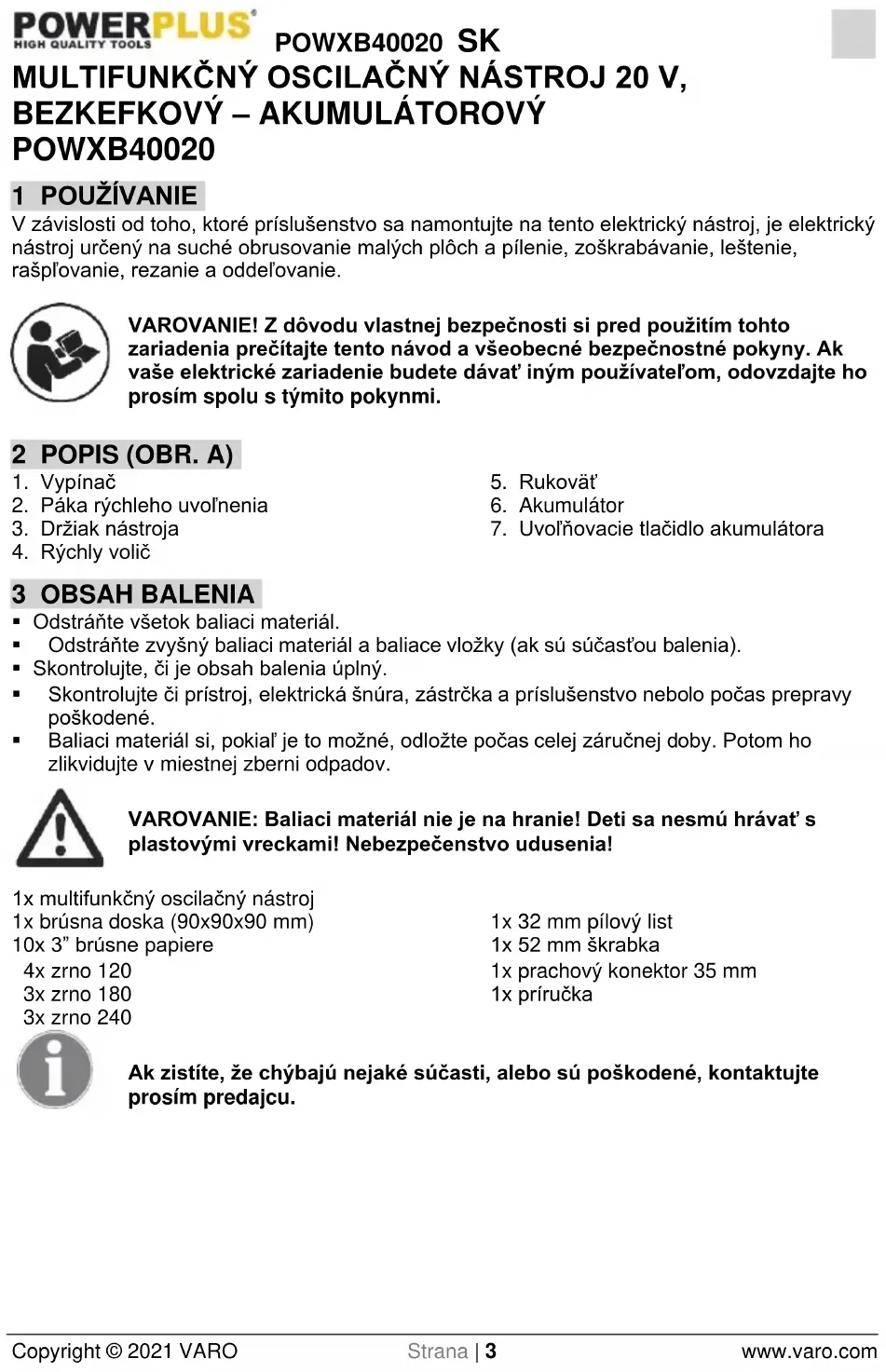

MULTIFUNKČNÝ OSCILAČNÝ NÁSTROJ 20 V, BEZKEFKOVÝ – AKUMULÁTOROVÝ POWXB40020
1 POUŽÍVANIE
V závislosti od toho, ktoré príslušenstvo sa namontujte na tento elektrický nástroj, je elektrický nástroj určený na suché obrusovanie malých plôch a pílenie, zoškrabávanie, leštenie, rašpľovanie, rezanie a oddeľovanie.
VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.
2 POPIS (OBR. A)
- Vypínač
- Páka rýchleho uvoľnenia
- Držiak nástroja
-
Rýchly volič
-
Rukovät'
- Akumulátor
- Uvolňovacie tlačidlo akumulátora
3 OBSAH BALENIA
- Odstráňte všetok baliaci materiál.
- Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
- Skontrolujte, či je obsah balenia úplný.
- Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
- Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.
VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!
1x multifunkčný oscilačný nástroj
1x brúsna doska (90x90x90 mm)
10x 3" brúsne papiere
4x zrno 120
3x zrno 180
3x zrno 240
Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.
4 SYMBOLY
V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:
 | Označuje nebezpečenstvo zranenia alebo poškodenia náradia. |  | Noste ochranné rukavice. |
 | Pred použitím si prečítajte návod. |   | Noste chrániče sluchu.Noste ochranné okuliare. |
 | V súlade so základnými požiadavkami európskych smerníc. |  | Trieda II – Stroj má dvojitú izoláciu. Nepotrebujete preto uzemnený kábel. |
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).
5.1 Pracovná plocha
- Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
- Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálít' prach alebo výpary.
- Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavat' vašu pozornosť a náradie by ste nemali pod kontrolou.
Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
- Vidlice elektrického náradia musia zodpovedat' siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéridy vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
- Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
- Elektrické náradie nesmie byt' vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Kábel sa nesmie nadmerne zaťažovat'. Kábel nikdy nepoužívajte na prenášanie, t'ahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byt' vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, nekízavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
- Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
- Nenakláňajte sa príliš. Vždy musíte mat' spolahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel'nosť elektrického náradia y neočakávaných situáciách.
- Bud'te vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
- Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.
- Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
- Nepoužívajte elektrické náradie, ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat' vypínačom, je nebezpečné a musí sa opravit'.
- Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
- Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.
- Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobuje nedostatočne udržiavané elektrické náradie.
- Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.
- Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, na ktoré je určené, môže spôsobit' nebezpečnú situáciu.
5.5 Používanie nástroja s akumulátorom a starostlivost' oň
- Dobíjajte akumulátor iba pomocou nabíjačky odporúčanej výrobcom. Nabíjačka vhodná pre jeden druh jednotky akumulátora môže viest' k riziku požiaru pri použití s inou jednotkou akumulátora.
-
Napájané nástroje používajte iba s uvedenými jednotkami akumulátora. Použitie akýchkoľvek iných jednotiek akumulátora môže viest' k riziku zranenia a požiaru.
-
Ak jednotku akumulátora nepoužívate, udržiavajte ju v dostatočnej vzdialenosti od iných kovových predmetov, ako sú sponky na papier, mince, klůče, kince, skrutky alebo iné drobné kovové predmety schopné vedenia prúdu. Ak dôjde k skratu medzi svorkami akumulátora, môže to spôsobit popáleniny alebo požiar.
- Ak je akumulátor poškodený, môže z neho vytekať tekutina. Vyhnite sa kontaktu s ňou. Ak dôjde k náhodnému kontaktu s tekutinou, opláchnite zasiahnuté miesto vodou. Ak sa tekutina dostane do očí, vyhl'adajte aj lekársku pomoc. Tekutina vytekajúca z akumulátora môže spôsobit' podráždenie alebo popáleniny.
- Nepoužívajte nástroj ani jednotku akumulátora, ak je poškodená alebo bola upravená. Poškodené alebo upravené jednotky akumulátora sa môžu správať nepredvídateľne, čo môže viest’ k požiaru, explózii alebo riziku zranenia.
- Nevystavujte jednotku akumulátora ani nástroj ohňu ani nadmerným teplotám. Vystavenie ohňu alebo teplotám presahujúcim 130 °C môže viest' k explózii.
- Dodržiavajte všetky pokyny týkajúce sa nabíjania a nenabíjajte jednotku akumulátora ani nástroj pri teplotách mimo rozsah uvedený v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo uvedený rozsah môže spôsobit' poškodenie akumulátora a zvýšit' riziko požiaru.
5.6 Servis
Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.
6 BEZPEČNOSTNÉ POKYNY ŠPECIFICKÉ PRE DANÉ NÁRADIE
- Držte ruky mimo reznej oblasti a dosahu listu. Druhou rukou pridržiavajte pomocnú rukovát alebo kryt motora. Ak oboma rukami držíte pílu, nemôže dôjst' k ich porezaniu listom
- Používajte elektrický nástroj iba na brúšenie za sucha. Voda, ktorá sa dostane do elektrického náradia, zvyšuje riziko úrazu elektrickým prúdom.
- Držte ruky mimo oblasti pílenia. Nesiahajte pod obrobok. Pri styku s pílovým listom môže dôisť k zraneniu.
- Pri rozrezávaní vždy použite pozdlžne pravítko alebo rovný vodiaci prvok. To vedie k zvýšenej presnosti rezu a zníženiu pravdepodobnosti uviaznutia listu.
- Pri výmene aplikačného nástroja používajte ochranné rukavice. Aplikačný nástroj môže byť pri používaní po dlhšiu dobu horúci.
- Neškrabte žiadne zvlhčené materiály (napríklad tapety) ani vlhké povrchy. Voda, ktorá sa dostane do elektrického náradia, zvyšuje riziko úrazu elektrickým prúdom.
- Pri manipulácii so škrabkami a listami zachovajte zvláštnu opatrnost'. Aplikačné nástroje sú veľmi ostré. Hrozí riziko zranenia.
- Pomocou vhodných nástrojov určite umiestnenie prípadného skrytého vedenia alebo požiadajte miestneho dodávatel'a energie o pomoc. Pri styku s elektrickými káblami môže dôjst' k požiaru a úrazu elektrickým prúdom. Poškodenie plynového vedenia zase môže spôsobit' výbuch. Poškodenie vodovodu môže spôsobit' škody na majetku.
- Neošetrujte opracovávaný povrch žiadnymi tekutinami obsahujúcimi rozpúšťadlá. Pri zahriatí materiálov počas oškrabávania môže dôist’ k vzniku jedovatých výparov.
6.1 Príčiny spätného rázu a prevencia zo strany obsluhy:
- Spätný ráz predstavuje náhlu reakciu na uviaznutie, zachytenie alebo nesprávne zarovnanie pílového listu, ktorá vedie k nekontrolovanému pohybu píly smerom nahor a von z obrobku smerom k obsluhe:
- Ak dôjde k pevnému zachyteniu alebo uviaznutiu listu v dôsledku zatvorenia rezu, list sa zasekne a reakcia motora povedie k prudkému pohybu jednotky smerom k obsluhe;
- Ak dôjde k skrúteniu alebo nesprávnemu zarovnaniu listu v reze, môžu sa zuby na zadnej hrane listu zaseknút do horného povrchu dreva, čo povedie k pohybu listu nahor smerom von z rezu a pohybu jednotky smerom k obsluhe.
Poznámka: Spätný ráz je následkom nesprávneho používania píly alebo nesprávnych okolností alebo postupov pri používaní a môžete mu predíst' použitím vhodných opatrení opísaných nižšie.
- Držte pílu pevne oboma rukami a umiestnite ruky tak, aby ste mohli odolávať sile spätného rázu. Postavte sa tak, aby sa vaše telo nachádzalo po jednej strane listu, avšak nie v jednej línji s ním.
- Ak dochádza k zachytávaniu listu alebo je nutné z nejakého dôvodu prerušit' rez, uvoľnite spúšť a držte pílu nehybne v materiáli, kým sa list úplne nezastaví. Nikdy sa nepokúšajte odstrániť pílu z obrobku ani ju net'ahajte smerom vzad, kým sa list pohybuje, inak môže dôist' k spätnému rázu.
- Pri reštarte píly v obrobku vystredte pílový list v reze a skontrolujte, že nie sú zuby píly zaseknuté v materiáli.
- Veľké panely by ste mali podopriet, aby ste minimalizovali riziko, že dôjde k uviaznutiu listu a následnému spätnému rázu.
- Nepoužívajte tupé ani poškodené listy. Nedostatočne naostrené alebo nesprávne pripevnené listy vytvárajú úzke rezy, ktoré vedú k nadmernému treniu, zachytávaniu listu a spätnému rázu.
- Uzamykacia páka híbky listu a nastavenia pokosu musí byt' pevne zaistená, než začnete rezat'. Ak dôjde počas rezania k posunutiu nastavenia listu, môže to viest' k zachyteniu a spätnému rázu.
- Pri rezaní do stien alebo iných predmetov s neznámym obsahom dodržiavajte zvýšenú opatrnost'. Vyčnievajúci list môže zarezať do predmetov, ktoré vyvolajú spätný ráz.
7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY
Používajte iba akumulátory a nabíjačky, ktoré sú použitel'né pre toto zariadenie.
7.1 Batérie
■ Nikdy neotvárajte zo žiadneho dôvodu.
■ Neskladujte na miestach, kde môže teplota prekročit' 40 °C.
- Nabíjaite len pri okolitej teplote v rozsahu od 4 °C do 40 °C.
- Pri likvidácii batérií sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.
- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.
- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.
- V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:
–Kvapalinu opatrne poutieraite handričkou.
–V prípade kontaktu s kožou alebo očami sa riad'te týmito pokynmi:
√ V prípade kontaktu s očami, vyplachujte veľkým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.
Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.
7.2 Nabíjačky
- Nikdy nenabíjajte nedobíjateľné batérie.
- Poškodené káble okamžite vymeňte.
■ Nevystavujte vode.
■ Nabíjačku neotvárajte. - Do nabíjačky nepichajte.
Nabíjačka je určená len na použitie vo vnútri.
8 MONTÁŽ
8.1 Montáž brúsnej dosky/pílového listu/škrabky (obr. 1)
Zachovávajte opatrnost pri manipulácii s ostrými nástrojmi, ako sú škrabky, pílové listy alebo rezacie listy.
- Uvoľnite prítlačnú dosku (b) zatiahnutím za páku rýchleho uvoľnenia (2), kým sa úplne neotvorí.
- Podržte otvor pílového listu, brúsnej dosky alebo škrabky s rýchklou inštaláciou smerom k vonkajšiemu vretenu medzi svorkou krytu (a) a prítlačnou doskou (b), zatlačte príslušenstvo dnu a pevne ho umiestnite na navádzacie kolíky (c).
- Pripevnite príslušenstvo pomocou presunutia páky rýchleho uvol'nenia (2) do uzamknutej polohy, ako je to uvedené na obr. 1.
- Príslušenstvo odstráňte v opačnom smere.
Poznámka: Skontrolujte, že je aplikačný nástroj bezpečne zaistený na mieste. Nesprávne pripevnené aplikačné nástroje alebo aplikačné nástroje, ktoré nie sú bezpečne zaistené na mieste, sa môžu počas používania uvoľnit’ a tým vás môžu ohrozit’
VAROVANIE :Nepoužívajte iné nezhodné príslušenstvo.
VAROVANIE: Skontrolujte tesné osadenie používaného nástroja/príslušenstva. Nesprávne alebo nie bezpečne upevnené používané nástroje/príslušenstvo sa môže počas prevádzky uvoľnit' a predstavovat' riziko.
8.2 Montáž/výmena brúsneho papiera
- Brúsny papier umiestnite do správnej polohy a pritlačte rukou.
- Brúsny papier krátko a pevne pritlačte o plochý povrch brúsnej dosky a elektrické náradie zapnite.
–Zabezpečí sa tým dobré pripevnenie a predídete tým predčasnému opotrebovaniu. - Ak sa špička opotrebovala, brúsny papier stiahnite, otočte o 120° a znovu ho pripevnite, prípadne ho vymeňte.
Poznámka: Skontrolujte, že je aplikačný nástroj bezpečne zaistený na mieste. Nesprávne pripevnené aplikačné nástroje alebo aplikačné nástroje, ktoré nie sú bezpečne zaistené na mieste, sa môžu počas používania uvoľnit' a tým vás môžu ohrozit'.
9 PREVÁDZKA
9.1 Zapnutie / vypnutie (obr. 2)
- Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.
- Zapnutie elektrického náradia: Hlavný vypínač (1) posuňte dopredu do polohy (I).
- Vypnutie elektrického náradia: Hlavný vypínač (1) posuňte dozadu do polohy (O).
Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.
Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekol'kých cykloch. Batéria by sa mala nabíjať iba vo vnútri.
Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu.
Nabíjačku neumiestňujte na príliš horúce alebo studené miesto. Najlepšie je pri normálnej izbovej teplote. Ked' sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.
Poznámka:
- Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút'.
- Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjajte ju.
9.2.1 Indikácie pre nabíjanie (obr. 3)
Nabíjačku pripojte k elektrickej zásuvke:
Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl’a tabuľky špecifikácií skontrolujte, či máte správny model pre túto nabíjačku. Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.
Nabijačku a akumulátor počas pripojenia často sledujte.
- Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
- Pred použitím nechajte akumulátor úplne vychladnút.
Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.
POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérií.
POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvoľňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.
9.3 Indikátor nabitia akumulátora (Obr. 3a)
Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla. Pred použitím zariadenia stlačte spúšť a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovat'.
Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:
Svietia 3 kontrolky LED: Akumulátor je úplne nabitý.
Svietia2 kontrolky LED: Akumulátor nabitý na 60 %.
Svieti 1 kontrolka LED: Akumulátor je takmer vybitý.
9.4 Vloženie a vybratie batérie
VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vřtačka vypnutá a volič rotácie bol v stredovej polohe.
Nástroj držte v jednej ruke a druhou rukou držte akumulátor (6).
Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.
- Vyberanie: Zatlačte na uvolňovaciu západku na akumulátore a súčasne ho vytiahnite von.
9.5 Nastavenie rýchlosti (obr. 4)
Rýchlost' náradia sa dá nastavit' v 6 nastavovacích polohách. Poloha „1“ označuje najnižšiu a poloha „6“ označuje najvyššiu rýchlost'. Otáčaním regulátora rýchlosti (4) od polohy 1 do polohy 6 môžete nastavit' inú rýchlost'. Operátor môže menit' rýchlost', aby optimalizoval efektívnost' práce.
9.6 Tipy pre použitie
9.6.1 Výber pracovného nástroja
| Príslušenstvo (obr. 5) | Materiál |
| A: 32 mm pílový list | Drevené materiály, plast, kov, sadra a iné mäkké materiály. |
| B: 52 mm Škrabkový list | Vhodný na odstraňovanie náteru a kobercov. |
| C : Trojuholníková brúsna podložka | Brúsna podložka pre brúsne papiere s rozmermi 90x90x90. |
| D: Trojuholníkové brúsne papiere | Brúsne papiere v rôznych zrnitostiach:4x 1203x 1803x 240 |
9.6.2 Rezanie
Používajte len nepoškodené a bezchybné rezacie listy. Skrivené, neostré alebo iným spôsobom poškodené rezacie listy sa môžu zlomit'.
Pílenie ponorným pílovým listom sa smie používat' len pri mäkkých materiáloch ako drevo, plynový betón, sadrokartón a podobne!
Používajte iba nepoškodené pílové listy v dokonalom stave. Zohnuté alebo tupé pílové listy sa môžu zlomiť, čo bude mať negatívny dopad na rez, alebo môžu spôsobit’ spätný ráz. Híbkové rezy je vhodné používať iba pri mäkkých materiáloch, ako je drevo, sadrová doska atď.
9.6.3 Rezanie
Na vykonávanie presných rezov v stiesnených miestach, v blízkosti okrajov, híbkových rezov alebo rezov tesne pri povrchu používajte pílový list s tesným rezom (tzv. „e-cut list“). Je dôležité, aby ste počas presného rezania netlačili na nástroj. Ak počas rezu cítite v ruke silné vibrácie, znamená to, že na nástroj príliš tlačíte. Uvol'nite tlak a nechajte pracovať rýchlost' nástroja. Pre typické.
9.6.4 Brúsenie
Rýchlost odstraňovania materiálu a výsledok brúsenia sa líšia najmä podľa výberu brúsneho papiera, vopred zvolenej úrovne rýchlosti kruhového pohybu a tlaku na mieste kontaktu. Dobré výsledky pri brúsení dosiahnete iba použitím brúsneho papiera v dokonalom stave, ktorý tiež predlžuje životnosť elektrického nástroja.
- Dbajte, aby ste aplikovali jednotný brúsny tlak – tým predlžujete životnosť brúsneho papiera.
- Žvýšením brúsneho tlaku nedôjde k zvýšeniu brúsnej kapacity, dôjde však k zvýšenému opotrebovanju stroja a brúsneho papiera.
■ Používajte pri práci celý povrch brúsneho papiera, nielen jeho koniec.
9.6.5 Oškrabávanie
- Škrabky sú vhodné na odstraňovanie vinylu, laku, vrstiev náteru, kobercového materiálu, tmelu a iných lepidiel.
- Použite pevnú škrabku na odstránenie tvrdších materiálov, napríklad vinylovej podlahy, kobercového materiálu a lepidiel na dlaždice na väčšom povrchu.
- Použite pružnú škrabku (nie je súčast'ou balenia) na odstránenie mäkších materiálov, napríklad tmelu.
10 ČISTENIE A ÚDRŽBA
- Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
- Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
- Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
- Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom
- Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.
| Č. modelu | POWXB40020 |
| Napätie | 20 V DC |
| Počet rýchlostných nastavení | 6 |
| Rýchlost' pri nezaťažení | 12 000-19 500 min-1 |
12 HLUK
Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)
- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
- Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávného používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávného používania zariadenia.
- Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
■ Viac informácií získate na tel. čísle 00 32 3 292 92 90. - Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného siet'ového napätia. Neboli uvedené všetky možnosti.
POWXB40020 SK
- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV. - Vyhradzujeme si právo zamietnuť akúkol'vek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
- Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
- Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
14 ŽIVOTNÉ PROSTREDIE
Ak musíte po dlhodobom používaní zariadenie vymenit', nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovat's bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
15 VYHLÁSENIE O ZHODE
VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že
výrobok: Multifunkčný oscilačný nástroj 20 V, bezkefkový – akumulátorový obchodná známka: PowerPlus
model: POWXB40020
je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol'vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.
Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):
2011/65/EÚ
2006/42/ES
2014/30/EÚ
Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):
EN62841-1: 2015
EN62841-2-4:2014
EN55014-1:2017
EN55014-2:2015
Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Nižšie podpísaný koná v mene výkonného riaditel'a spoločnosti,
