BEDIENUNGSANLEITUNG POWXB40020 PowerPlus
DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
11 TECHNISCHE GEGEVENS
| Model No | POWXB40020 |
| Spanning | 20 V DC |
| Snelheidsstanden | 6 |
| Toerental, onbelast | 12000 - 19 500 min-1 |
12 GELUID
2 BESCHREIBUNG DER TEILE (ABB. A)....3
3 VERZEICHNIS DES VERPACKUNGSINHALTS .... 3
4 ERKLÄRUNG DER SYMBOLE 4
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4
5.1 Arbeitsplatz....4
5.2 Elektrische Sicherheit ....4
5.3 Sicherheit von Personen....5
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 5
5.5 Verwendung und Behandlung des Akkuwerkzeugs......6
5.6 Wartung....6
6 GERÄTESPEZIFISCHE SICHERHEITSHINWEISE....6
6.1 Ursachen von und Vorbeugung gegen Rückschlag:....7
7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE 8
7.1 Akkus....8
7.2 Ladegeräte 8
8 MONTAGE....8
8.1 Schleifplatte / Sägeblatt / Schaber montieren (Abb. 1)......8
8.2 Schleifpapier anbringen / entfernen 9
9 BETRIEB 9
9.1 Gerät ein- und ausschalten (Abb. 2)....9
9.2 Akkupack aufladen....9
9.2.1 Ladeanzeige (Abb. 3)....10
9.3 Akku-Ladezustandsanzeige (Abb. 3a)....10
9.4 Akkupack einsetzen und herausnehmen....11
9.5 Geschwindigkeitsregler (Abb. 4) 11
9.6 Hinweise zum Arbeiten....11
9.6.1 Zubehör auswählen 11
9.6.2 Sägen....11
POWERPLUS® HIGH QUALITY TOOLS
POWXB40020 DE
9.6.3 Trennen....12
9.6.4 Schleifen....12
9.6.5 Schaben 12

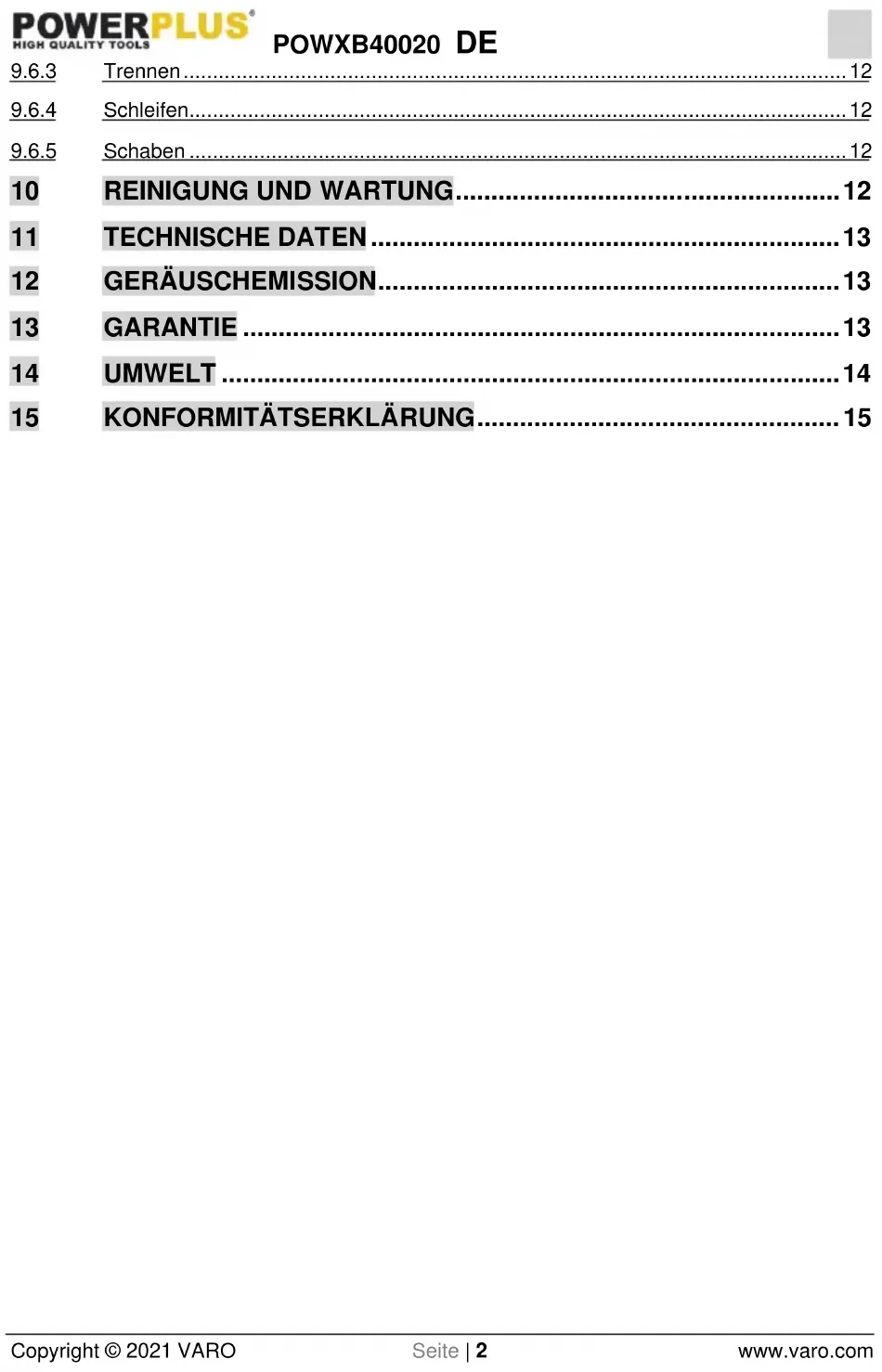

10 REINIGUNG UND WARTUNG....12
11 TECHNISCHE DATEN....13
12 GERÄUSCHEMISSION....13
13 GARANTIE 13
14 UMWELT 14
15 KONFORMITÄTSERKLÄRUNG....15
MULTIFUNKTIONSWERKZEUG 20 V BÜRSTENLOS POWXB40020
1 EINSATZBEREICH
Abhängig vom angebrachten Zubehör ist dieses Gerät zum Trockenschleifen von kleineren Bereichen, sowie zum Sägen, Abkratzen, Schaben, Glätten, Feilen, Schneiden und Trennen ausgelegt.
WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.
2 BESCHREIBUNG DER TEILE (ABB. A)
- Ein-/Ausschalter
- Handgriff
- Schnellspannhebel
- Akku
- Werkzeugaufnahme
- Akku-Entriegelungstaste
- Drehzahlregler
3 VERZEICHNIS DES VERPACKUNGSINHALTS
■ Entfernen Sie das Verpackungsmaterial.
- Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.
WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!
1 x Multifunktionswerkzeug
1 x Schleifplatte (90x90x90 mm)
10 x 3" Schleifpapier
1 x 32 mm Sägeblatt
4 x Körnung 120
1 x 52 mm Schaber
3 x Körnung 180
1 x Absaugstutzen 35 mm
3 x Körnung 240
1 x Betriebsanleitung
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.
4 ERKLÄRUNG DER SYMBOLE
In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:
 | Warnhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts. |  | Schutzbrille und Ohrenschutz tragen. |
 | |||
 | Anweisungen vor dem Gebrauch des Geräts genau durchlesen. |  | Schutzhandschuhe tragen. |
 | Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n). |  | Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt. |
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE
Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).
5.1 Arbeitsplatz
- Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.
- Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.
- Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.
5.2 Elektrische Sicherheit
- Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.
- Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
- Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.
- Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
- Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.
- Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.
5.3 Sicherheit von Personen
- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
- Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.
- Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
- Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
- Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten
- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
- Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
- Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
- Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
- Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
POWXB40020 DE
- Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
- Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5.5 Verwendung und Behandlung des Akkuwerkzeugs
- Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
- Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungs- und Brandgefahr führen.
- Halten Sie den nicht benutzten Akku fern von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen können. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten; vermeiden Sie den Kontakt damit. Bei versehentlichem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzliche ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
- Benutzen Sie keinen beschädigten oder veränderten Akku oder Schrauber. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku oder ein Werkzeug keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.
- Befolgen Sie alle Anweisungen zum Laden, und laden Sie den Akku oder das Akkuwerkzeug nicht außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen.
5.6 Wartung
- Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.
6 GERÄTESPEZIFISCHE SICHERHEITSHINWEISE
- Halten Sie die Hände vom Schnittbereich und vom Sägeblatt fern. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse fest. Wenn beide Hände das Gerät halten, können diese vom nicht verletzt werden.
- Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlags.
- Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.
- Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt.
- Tragen Sie beim Wechsel der Einsatzwerkzeuge Schutzhandschuhe. Einsatzwerkzeuge werden bei längerem Gebrauch heiß.
- Schaben Sie keine angefeuchteten Materialien (z. B. Tapeten) und nicht auf feuchtem Untergrund. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlags.
■ Seien Sie beim Umgang mit Schaber und Messer besonders vorsichtig. Die
Einsatzwerkzeuge sind sehr scharf. Es besteht Verletzungsgefahr.
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
- Behandeln Sie die zu bearbeitende Fläche nicht mit lösungsmittelhaltigen Flüssigkeiten. Durch die Erwärmung der Werkstoffe beim Schaben können giftige Dämpfe entstehen.
6.1 Ursachen von und Vorbeugung gegen Rückschlag:
- Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblatts, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt.
- Wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück.
- Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt.
Hinweis: Ein Rückschlag ist die Folge eines falschen und/oder fehlerhaften Gebrauchs der Säge oder falscher Voraussetzungen. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
- Halten Sie die Säge mit beiden Händen fest, und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblatts, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen.
- Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus, und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen.
- Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind.
- Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern.
- Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung. Klemmen des Sägeblatts und Rückschlag.
- Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Sägeblatteinstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.
- Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Obiekte blockieren und einen Rückschlag verursachen.
7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE
Nur Akkus und Ladegeräte einsetzen, die sich für diese Maschine eignen.
7.1 Akkus
- Nie versuchen, den Akku zu öffnen.
- Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.
- Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.
- Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.
- Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.
- Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.
- Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes:
– Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden.
- Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes:
√ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren.
√ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen.
Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.
7.2 Ladegeräte
- Nie versuchen, nicht aufladbare Batterien aufzuladen.
- Schadhafte Kabel sofort ersetzen.
- Das Ladegerät darf nicht mit Wasser in Kontakt kommen.
■ Das Ladegerät nicht öffnen. - Das Ladegerät nicht untersuchen.
- Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt.
8 MONTAGE
8.1 Schleifplatte / Sägeblatt / Schaber montieren (Abb. 1)
Seien Sie beim Umgang mit scharfen Einsatzwerkzeugen wie Schabern, Sägeblättern oder Messern sehr vorsichtig.
- Öffnen Sie die Klemmplatte (b) durch Ziehen des Schnellspannhebels (2) vollständig.
-
Halten Sie die Öffnung des Schnellwechsel-Sägeblatts, der Schleifplatte oder des Schabers zur Antriebsspindel zwischen Deckklemme (a) und Klemmplatte (b) und drücken Sie das Einsatzwerkzeug fest auf die Stifte (c).
-
Befestigen Sie das Werkzeug durch Verriegeln des Schnellspannhebels (2), wie in Abb. 1 gezeigt.
■ Zum Entnehmen des Einsatzwerkzeugs gehen Sie in umgekehrter Reihenfolge vor.
WARNHINWEIS: Sie kein anderes Zubehör an diesem Gerät.
WARNHINWEIS: Prüfen Sie das eingesetzte Zubehör auf den ordnungsgemäßen und sicheren Sitz. Falsch oder nicht sicher befestigtes Zubehör kann sich während des Betriebs lösen und zu einer Gefahr werden.
8.2 Schleifpapier anbringen / entfernen
Das Anbringen des Schleifpapiers erfolgt mit dem Schnellspann-System.
- Das Schleifpapier auflegen und von Hand andrücken.
- Dann das Schleifpapier mit einem kurzen und festen Druck gegen die flache Fläche des Schleiftellers drücken. Anschließend kann das Gerät eingeschaltet werden.
- Auf diese Weise ist eine gute Anhaftung gewährleistet, und vorzeitiger Verschleiß wird vermieden.
- Wenn die verwendete Stelle am Schleifpapier abgenutzt ist, das Schleifpapier abnehmen es um 120 Grad drehen und wieder anbringen. Wenn das Schleifpapier insgesamt zu stark abgenutzt ist, ein neues Schleifpapier verwenden.
Hinweis: Prüfen Sie das Einsatzwerkzeug auf festen Sitz. Falsch oder nicht sicher befestigte Einsatzwerkzeuge können sich während des Betriebs lösen und Sie gefährden.
9 BETRIEB
9.1 Gerät ein- und ausschalten (Abb. 2)
- Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.
Gerät einschalten. Den Ein-/Aus-Schalter (1) nach vorn auf die Stellung "I" stellen. - Gerät ausschalten: Den Ein-/Aus-Schalter (1) nach hinten auf die Stellung "O" stellen.
9.2 Akkupack aufladen
Aus Sicherheitsgründen ist der Akkupack bei der Auslieferung nicht voll aufgeladen. Deshalb müssen Sie den Akkupack vor der Inbetriebnahme des Geräts laden.
HINWEIS: Akkus erreichen ihre volle Leistungsfähigkeit noch nicht nach dem ersten Aufladen, sondern erst nach einigen Ladevorgängen. Den Akku nur in geschlossenen Räumen aufladen.
Nach einem normalen Einsatz beträgt die Ladezeit für den Akku ca. 1 Stunde. Beim Aufladen kann sich der Akkupack leicht erwärmen. Das ist völlig normal und kein Anzeichen für ein Problem. Das Ladegerät nicht in Bereichen lagern, die extrem heiß oder kalt sind. Am besten erfolgt die Lagerung bei normaler Raumtemperatur. Wenn der Akku voll aufgeladen ist, das
Ladegerät von der Stromversorgung trennen, und den Akku aus dem Ladegerät nehmen.ACHTUNG! Den Akkupack vor dem Aufladen vollständig abkühlen lassen.
- Den Akkupack vor dem Aufladen auf Schäden prüfen. Ein gebrochener oder auslaufender Akkupack darf nicht aufgeladen werden.
9.2.1 Ladeanzeige (Abb. 3)
Das Ladegerät an die Steckdose anschließen:
- Grün anhaltend: Ladebereit.
■ Rot anhaltend: Laden. - Grün anhaltend: Geladen.
ACHTUNG! Wenn der Akku sich nicht richtig einsetzen lässt, nehmen Sie ihn wieder heraus, und prüfen Sie, dass der Akkupack der richtige Akkupack für dieses Ladegerät ist (siehe Technische Daten). Mit diesem Ladegerät darf kein anderer Akkupack und auch kein Akkupack aufgeladen werden, der nicht richtig in das Ladegerät passt.
- Das Ladegerät und den Akkupack häufig kontrollieren, solange sie angeschlossen sind.
- Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akkupack herausnehmen.
- Den Akkupack vor dem Einsatz völlig abkühlen lassen.
- Das Ladegerät und den Akkupack innen außerhalb der Reichweite von Kindern aufbewahren.
ACHTUNG! Wenn der Akkupack nach intensiver Nutzung im Gerät heiß ist, muss er sich vor dem Aufladen bis auf Raumtemperatur abgekühlt haben. Auf diese Weise hält der Akkupack länger.
ACHTUNG! Nehmen Sie nach dem Aufladen den Akkupack aus dem Ladegerät heraus. Drücken Sie dazu den Freigabeknopf für den Akkupack nach innen, und ziehen Sie gleichzeitig den Akkupack heraus.
9.3 Akku-Ladezustandsanzeige (Abb. 3a)
Am Akkupack befinden sich Akku-Ladezustandsanzeigen, mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf gedrückt wird. Bevor das Gerät benutzt wird, bitte auf den Ein-/Aus-Schalter drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist.
Diese 3 LED können den Ladezustand des Akkus anzeigen:
■ 3 LED leuchten auf: Akku ist aufgeladen.
- 2 LED leuchten auf: Akku ist zu 60% geladen.
■ 1 LED leuchtet auf: Akku ist fast entladen.
9.4 Akkupack einsetzen und herausnehmen
WARNHINWEIS: Vor allen Einstellungen am Gerät muss der Bohrer ausgeschaltet sein, und der Richtungsschalter vorwärts/rückwärts muss sich in der mittleren Stellung befinden.
- Das Werkzeug in einer und den Akkupack (6) in der anderen Hand halten.
- Zum Einbauen: Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.
- Zum Herausnehmen: Auf die Ent-/Verriegelung des Akkus drücken und gleichzeitig den Akkupack herausnehmen.
9.5 Geschwindigkeitsregler (Abb. 4)
Dieses Gerät besitzt einen Geschwindigkeitsregler mit 6 Einstellungen. Dabei bedeutet "1" die geringste und "6" die höchste Geschwindigkeit. Mit dem Wählschalter (4) kann die gewünschte Geschwindigkeit in Abhängigkeit vom zu bearbeitendem Material von 1-6 eingestellt werden.
9.6 Hinweise zum Arbeiten
9.6.1 Zubehör auswählen
| Zubehör (Werkzeugteile) (Abb. 5) | Material |
| A: 32 mm Sägeblatt | Holz, Kunststoff, Metall, Gips und anderes weiches Material. |
| B: 52 mm Schaber | Zum Entfernen von Farbe, Lack und Teppichresten. |
| C: Dreieck-Schleifer | Dreieck-Schleifteller für Schleifpapier der Größe 90x90x90. |
| D: Schleifpapier für Dreieck-Schleifer | Schleifpapier in verschiedenen Körnungen:4x 1203x 1803x 240 |
9.6.2 Sägen
Warnhinweis: Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene, unscharfe oder anderweitig beschädigte Sägeblätter können brechen.
Warnhinweis: Im Tauchsägebetrieb dürfen nur weiche Werkstoffe wie Holz, Gipskarton u. dergl. bearbeitet werden!
Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen. Im Tauchsägeverfahren dürfen nur weiche Werkstoffe wie Holz, Gipskarton usw. bearbeitet werden.
9.6.3 Trennen
Verwenden Sie ein bündiges Sägeblatt (oder „E-Cut-Sägeblatt“) für präzise Schnitte in engen Bereichen, in der Nähe von Kanten, für Tauchschnitte oder bündig mit einer Fläche. Es ist wichtig, bei bündigen Schnitten keinen Druck auf das Werkzeug auszuüben. Wenn Sie beim Schnitt beträchtliche Schwingungen in Ihrer Hand spüren, ist der Druck auf dem Werkzeug zu hoch. Arbeiten Sie mit weniger Druck und lediglich mit der Leistung des Werkzeugs. Für übliche Verwendungen für bündig schneidende Sägeblätter.
9.6.4 Schleifen
- Die Abtragsleistung und das Schliffbild werden im Wesentlichen durch die Wahl des Schleifblatts, die vorgewählte Schwingzahlstufe und den Anpressdruck bestimmt. Nur einwandfreie Schleifblätter bringen gute Schleifleistung und schonen das Elektrowerkzeug.
- Achten Sie beim Schleifen auf gleichmäßigen Anpressdruck, um die Lebensdauer der Schleifblätter zu erhöhen.
- Eine übermäßige Erhöhung des Anpressdrucks führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Verschleiß des Elektrowerkzeugs und des Schleifblatts.
- Arbeiten Sie mit der gesamten Fläche des Schleifblatts, nicht nur mit der Spitze.
9.6.5 Schaben
- Schaber sind zum Entfernen von PVC, Lack, Farbschichten, Teppichkleber, Dichtmasse und anderen Klebstoffen geeignet.
- Verwenden Sie einen steifen Schaber zum Entfernen härterer Materialien wie PVC-Boden-, Teppichboden- und Fliesenkleber in einem größeren Bereich.
- Mit einem flexiblen Schaber (nicht enthalten) werden weichere Materialien wie Dichtmasse entfernt.
10 REINIGUNG UND WARTUNG
- Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
- Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.
- Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
- Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.
- Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.
WARNHINWEIS: Wasser darf auf keinen Fall in das Innere des Geräts eindringen können!
11 TECHNISCHE DATEN
| Modell No | POWXB40020 |
| Spannung | 20 V DC |
| Anzahl der Geschwindigkeitseinstellungen | 6 |
| Drehzahl ohne Last | 12.000-19.500 U/Min. |
12 GERÄUSCHEMISSION
Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)
Schalldruckpegel LpA 82 dB(A)
Schallleistungspegel LwA 93 dB(A)
WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!
aw (Vibration)
4,4 m/s²
K = 1,5 ~m / s^2
13 GARANTIE
- Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
- Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
- Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
- Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
■ Weitere Informationen erhalten Sie unter der Tel.-№: 00 32 3 292 92 90
- Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
- Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
- Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
- Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
- Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.
- Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.
14 UMWELT
Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.
Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.
15 KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät
Bezeichnung des Geräts: Multi Tool – Akkubetrieben
Marke: PowerPlus
Modell-No: POWXB40020
den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.
EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):
2011/65/EU
2014/30/EU
2006/42/EC
Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):
EN62841-1:2015
EN62841-2-4:2014
EN55014-1:2017
EN55014-2:2015
Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,
Zulassungsabteilung – Compliance Manager
Varenummer: POWXB40020
7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN 7
7.1 Akut 7
7.2 Laturi 8
8 ASENNUS 8
7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN
