BEDIENUNGSANLEITUNG POWDP75300 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten ........................ 5

5.5 Verwendung und Behandlung des Akkuwerkzeugs ............................................... 6

9.4 Akkupack einsetzen und herausnehmen (Abb. A) ................................................ 10

10.2 Kleine Einsätze direkt am Multifunktionsgerät anbringen (Abb. A und B) .......... 11

10.3 Drehzahl einstellen (Abb. A) ................................................................................... 11POWDP75300 DE Copyright © 2022 VARO Seite | www.varo.com 10.4 Einsätze (Bits) (Abb. B) ........................................................................................... 11

10.4.1 Einsätze zum Schmirgeln und Schleifen (rund und konisch) (B7) .............................. 11

10.4.2 Einsätze zum Schmirgeln und Schleifen (spitz) (B11 B12) ........................................ 11

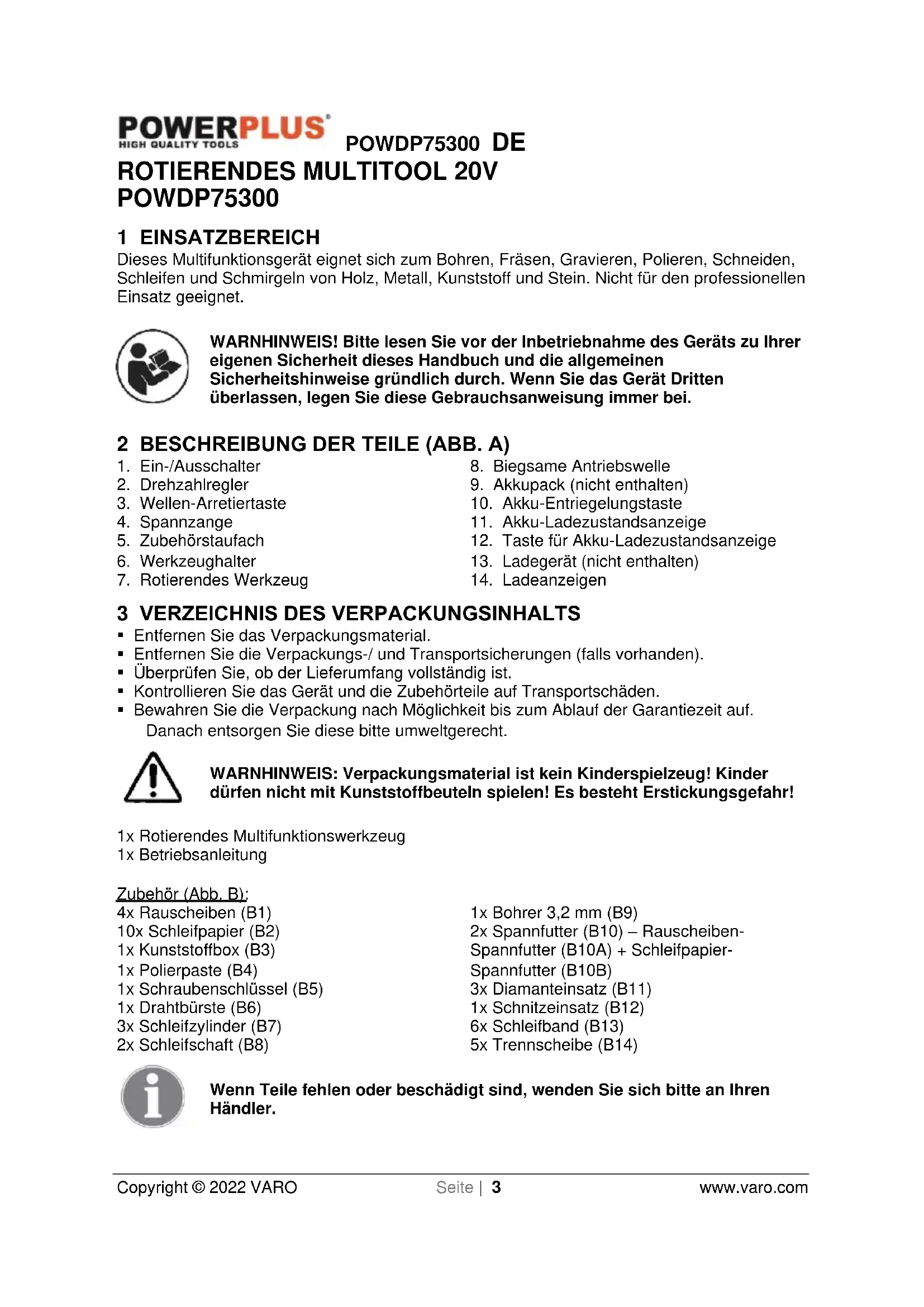

POWDP75300 1 EINSATZBEREICH Dieses Multifunktionsgerät eignet sich zum Bohren, Fräsen, Gravieren, Polieren, Schneiden, Schleifen und Schmirgeln von Holz, Metall, Kunststoff und Stein. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

3. Wellen-Arretiertaste

7. Rotierendes Werkzeug

8. Biegsame Antriebswelle

9. Akkupack (nicht enthalten)

10. Akku-Entriegelungstaste

11. Akku-Ladezustandsanzeige

12. Taste für Akku-Ladezustandsanzeige

13. Ladegerät (nicht enthalten)

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1x Rotierendes Multifunktionswerkzeug 1x Betriebsanleitung Zubehör (Abb. B): 4x Rauscheiben (B1) 10x Schleifpapier (B2) 1x Kunststoffbox (B3) 1x Polierpaste (B4) 1x Schraubenschlüssel (B5) 1x Drahtbürste (B6) 3x Schleifzylinder (B7) 2x Schleifschaft (B8) 1x Bohrer 3,2 mm (B9) 2x Spannfutter (B10) – Rauscheiben- Spannfutter (B10A) + Schleifpapier- Spannfutter (B10B) 3x Diamanteinsatz (B11) 1x Schnitzeinsatz (B12) 6x Schleifband (B13) 5x Trennscheibe (B14) Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWDP75300 DE Copyright © 2022 VARO Seite | 4 www.varo.com

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU- Richtlinie(n).

Anweisungen vor dem Gebrauch des Geräts genau durchlesen.

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt. (Gilt nur für Ladegerät)

Immer Schutzbrille tragen.

Achtung: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeugs.

Elektrogeräte dürfen nicht mit dem Hausabfall entsorgt werden.

Den Akku nicht verbrennen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.POWDP75300 DE Copyright © 2022 VARO Seite | 5 www.varo.com

• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.POWDP75300 DE Copyright © 2022 VARO Seite | 6 www.varo.com

• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Verwendung und Behandlung des Akkuwerkzeugs

• Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungs- und Brandgefahr führen.

• Halten Sie den nicht benutzten Akku fern von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen können. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten; vermeiden Sie den Kontakt damit. Bei versehentlichem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzliche ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Benutzen Sie keinen beschädigten oder veränderten Akku oder Schrauber. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

• Setzen Sie einen Akku oder ein Werkzeug keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

• Befolgen Sie alle Anweisungen zum Laden, und laden Sie den Akku oder das Akkuwerkzeug nicht außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt. 6 BESONDERE SICHERHEITSHINWEISE

• Die in den Technischen Daten angegebene höchste Drehzahl des Geräts entspricht auch der höchsten Drehzahl beim Arbeiten mit der Schleifscheibe. Die Drehzahl des Geräts darf dabei die angegebene höchste Drehzahl der Schleifscheibe nicht übersteigen.

• Die Auslegung der Schleifscheibe (Größe, Stärke usw.) muss den Technischen Daten für das Gerät entsprechen.

• Die Schleifscheibe muss fest und sicher am Gerät angebracht werden. Verwenden Sie nie Reduzierringe oder Adapter, um die Schleifscheibe am Gerät zu befestigen.POWDP75300 DE Copyright © 2022 VARO Seite | 7 www.varo.com

• Die Schleifscheiben sind gemäß den Vorgaben des Herstellers zu behandeln und zu lagern.

• Verwenden Sie das Gerät nicht für Arbeiten an Werkstücken, deren Stärke die angegebene höchste Materialstärke für die Schleifscheibe übersteigt.

• Setzen Sie Schleifscheiben nicht zum Entgraten ein.

• Wenn die Schleifscheibe am Gewinde der Treibwelle angebracht werden soll, muss diese Welle ein ausreichend langes Gewinde aufweisen. Die Welle muss ausreichend geschützt sein, sie darf mit der zu bearbeitenden Schleiffläche nicht in Berührung kommen.

• Prüfen Sie die Schleifscheibe vor dem Einsatz auf etwaige Schäden. Mit einer gebrochenen, eingerissenen oder anderweitig beschädigten Scheibe darf nicht gearbeitet werden.

• Lassen Sie das Gerät vor der Arbeit 30 Sekunden lang ohne Last im Leerlauf laufen.

• Bei ungewöhnlichen Vibrationen oder bei Anzeichen für einen anderweitigen Defekt muss das Gerät sofort ausgeschaltet werden. Untersuchen Sie das Gerät und die Schleifscheibe gründlich, bevor Sie das Gerät erneut einschalten.

• Vermeiden Sie, dass Zündfunken andere Personen gefährden oder mit leicht entflammbaren Substanzen in Kontakt kommen können.

• Das Werkstück muss immer gut in einer Halterung angebracht oder ordnungsgemäß geklemmt sein. Berühren Sie die zu schneidende Fläche nicht mit den Händen.

• Tragen Sie bei der Arbeit immer eine Schutzbrille und einen Ohrenschutz. Tragen Sie bei Bedarf oder wenn dies vorgeschrieben ist auch weitere Schutzausrüstung wie z.B. eine Arbeitsschürze oder einen Sicherheitshelm.

• Die Einsätze in Form von Rollen oder Spitzen müssen gemäß den Anweisungen des Herstellers am Gerät angebracht sein.

• Wenn der Schleifeinsatz mit Schutzscheiben (Blotter) geliefert wird, müssen diese Scheiben auch verwendet werden.

• Wenn das Gerät mit einer Schutzvorrichtung geliefert wird, muss diese beim Arbeiten unbedingt angebracht sein.

• Wenn Einsätze mit einem Gewinde an der Treibwelle angebracht werden, muss dieses Gewinde lang genug ausgelegt sein, um sicher in der Aufnahme der Treibwelle befestigt zu werden.

• Die Lüftungsschlitze des Geräts müssen immer frei sein, insbesondere bei Arbeiten in staubigen Bereichen. Wenn Staubablagerungen entfernt werden müssen, muss das Gerät zuerst von der Stromversorgung getrennt werden. Verwenden Sie zum Reinigen der Lüftungsschlitze auf keinen Fall einen Gegenstand aus Metall, und achten Sie darauf, keine Teile im Inneren des Geräts zu beschädigen.

• Wenn die Stromversorgung oder die Leitungen nur unzureichend ausgelegt sind, können beim Starten des Geräts kurze Spannungsabfälle entstehen. Hierdurch kann die Funktion anderer elektrischer Geräte in Mitleidenschaft gezogen werden (flackernde Beleuchtung usw.). Wenn die Impedanz der Stromversorgung kleiner als 0,348 Ohm (Zmax) ist, dürften solche Störungen nicht auftreten. (Bitte setzen Sie sich bei Bedarf diesbezüglich mit Ihrem Stromversorger in Verbindung.)

6.1 Zusätzliche Sicherheitshinweise

Dieses Gerät darf nicht für Arbeiten an Leichtmetallen verwendet werden, bei denen der Anteil an Magnesium 80% übersteigt, denn diese Metalle sind entflammbar. Der Kopf des Geräts kann noch einige Zeit lang nach dem Ausschalten des Geräts nachlaufen.POWDP75300 DE Copyright © 2022 VARO Seite | 8 www.varo.com An der Oberseite des Geräts befindet sich ein Schließknopf zur Sicherung der Treibwelle. Dieser Knopf darf bei laufendem Gerät nicht betätigt werden.

• Die Einsätze (Bits) müssen für die in den Technischen Daten angegebene Höchstgeschwindigkeit (höchste Drehzahl) ausgelegt sein.

• Die Einsätze müssen unbedingt gemäß den Anweisungen eingesetzt und befestigt werden.

• Es dürfen nur vom Hersteller gelieferte Einsätze und Adapter verwendet werden.

• WARNHINWEIS: Zündfunken können Personen verletzen und entflammbare Objekte entzünden!

• Tragen Sie immer eine Schutzbrille, einen Ohrenschutz und ggf. andere Schutzausrüstung, wie z. B. Schutzhandschuhe, Sicherheitshelm usw. 7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE Nur Akkus und Ladegeräte einsetzen, die sich für diese Maschine eignen.

• Nie versuchen, den Akku zu öffnen.

• Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.

• Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.

• Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.

• Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.

• Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

• Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes: − Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden. − Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes: ✓ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren. ✓ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen. Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.POWDP75300 DE Copyright © 2022 VARO Seite | 9 www.varo.com

• Nie versuchen, nicht aufladbare Batterien aufzuladen.

• Schadhafte Kabel sofort ersetzen.

• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.

• Das Ladegerät nicht öffnen.

• Das Ladegerät nicht untersuchen.

• Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt.

Auch wenn das Werkzeug vorschriftsgemäß verwendet wird, können Restrisiken nie ganz ausgeschlossen werden. Im Zusammenhang mit der Bauweise und dem Design des Werkzeugs können nachstehende Gefahren auftreten:

Lungenschäden, falls keine wirksame Staubschutzmaske getragen wird.

Gehörschäden, falls kein wirksamer Gehörschutz getragen wird.

Gesundheitsschäden durch Vibrationen, wenn das Elektrowerkzeug längere Zeit verwendet oder nicht ordnungsgemäß bedient oder gewartet wird. 8 FUNKTIONEN

Vorteile von Li-Ion-Akkus:

• Li-Ion-Akkus weisen eine höhere Kapazität auf (besseres Verhältnis Leistung/Gewicht, mehr Leistung bei weniger schweren, kompakten Akkus).

• Kein Memory-Effekt (Verlust an Kapazität nach mehrmaligem Aufladen/Entladen) wie bei anderen Akku-Typen (Ni-Cd, NiMeH usw.).

• Begrenzte Selbstentladung (siehe auch Abschnitt Gerät lagern).

Das Gerät besitzt einen TPR-Softgriff mit Schutzvorrichtungen. TPR (thermoplastisches Gummi) ist elastisch, stoßfest und umweltfreundlich (recyclingfähig). 9 BETRIEB

9.1 Akkupack aufladen

Aus Sicherheitsgründen ist der Akkupack bei der Auslieferung nicht voll aufgeladen. Deshalb müssen Sie den Akkupack vor der Inbetriebnahme des Geräts laden. HINWEIS: Akkus erreichen ihre volle Leistungsfähigkeit noch nicht nach dem ersten Aufladen, sondern erst nach einigen Ladevorgängen. Den Akku nur in geschlossenen Räumen aufladen.

• Nach einem normalen Einsatz beträgt die Ladezeit für den Akku ca. 1 Stunde.

• Beim Aufladen kann sich der Akkupack leicht erwärmen. Das ist völlig normal und kein Anzeichen für ein Problem.

• Das Ladegerät nicht in Bereichen lagern, die extrem heiß oder kalt sind. Am besten erfolgt die Lagerung bei normaler Raumtemperatur. Wenn der Akku voll aufgeladen ist, das Ladegerät von der Stromversorgung trennen, und den Akku aus dem Ladegerät nehmen. ACHTUNG!

• Den Akkupack vor dem Aufladen vollständig abkühlen lassen.

• Den Akkupack vor dem Aufladen auf Schäden prüfen. Ein gebrochener oder auslaufender Akkupack darf nicht aufgeladen werden.POWDP75300 DE Copyright © 2022 VARO Seite | 10 www.varo.com

9.2 Ladeanzeige (14) (Abb. B)

Das Ladegerät an die Steckdose anschließen:

• Grün anhaltend: Ladebereit.

• Rot blinkend: Laden.

• Grün anhaltend: Geladen.

• Grün und Rot anhaltend: Akku oder Ladegerät defekt. ACHTUNG! Wenn der Akku sich nicht richtig einsetzen lässt, nehmen Sie ihn wieder heraus, und prüfen Sie, dass der Akkupack der richtige Akkupack für dieses Ladegerät ist (siehe Technische Daten). Mit diesem Ladegerät darf kein anderer Akkupack und auch kein Akkupack aufgeladen werden, der nicht richtig in das Ladegerät passt.

• Das Ladegerät und den Akkupack häufig kontrollieren, solange sie angeschlossen sind.

• Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akkupack herausnehmen.

• Den Akkupack vor dem Einsatz völlig abkühlen lassen.

• Das Ladegerät und den Akkupack innen außerhalb der Reichweite von Kindern aufbewahren. ACHTUNG! Wenn der Akkupack nach intensiver Nutzung im Gerät heiß ist, muss er sich vor dem Aufladen bis auf Raumtemperatur abgekühlt haben. Auf diese Weise hält der Akkupack länger. ACHTUNG! Nehmen Sie nach dem Aufladen den Akkupack aus dem Ladegerät heraus. Drücken Sie dazu den Freigabeknopf für den Akkupack nach innen, und ziehen Sie gleichzeitig den Akkupack heraus.

9.3 Akku-Ladezustandsanzeige (Abb. A)

Am Akkupack befinden sich Akku-Ladezustandsanzeigen (11), mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (12) gedrückt wird. Diese 3 LED können den Ladezustand des Akkus anzeigen:

• 3 LED leuchten auf: Akku ist aufgeladen.

• 2 LED leuchten auf: Akku ist zu 60% geladen.

• 1 LED leuchtet auf: Akku ist fast entladen.

9.4 Akkupack einsetzen und herausnehmen (Abb. A)

WARNUNG: Vergewissern Sie sich, dass das Werkzeug ausgeschaltet ist, oder entfernen Sie den Akku, bevor Sie Einstellungen vornehmen.

• Das Werkzeug in einer und den Akkupack (9) in der anderen Hand halten.

• Zum Einbauen: Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung (10) an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.

• Zum Herausnehmen: Auf die Ent-/Verriegelung (10) des Akkus (9) drücken und gleichzeitig den Akkupack herausnehmen.POWDP75300 DE Copyright © 2022 VARO Seite | 11 www.varo.com 10 BEDIENUNG

10.1 Ein-/Ausschalten (Abb. A)

• Elektrowerkzeug einschalten: schieben Sie den Ein-/Ausschalter (1) in die Position „ON“.

• Elektrowerkzeug ausschalten: schieben Sie den Ein-/Ausschalter (1) in die Position „OFF“.

10.2 Kleine Einsätze direkt am Multifunktionsgerät anbringen (Abb. A und B)

• Den Griff des Spannfutters (4) leicht drehen und dabei den Knopf für die Achsarretierung (3) gedrückt halten, bis dieser Knopf einrastet.

• Den Knopf für die Achsarretierung nie bei laufendem Gerät betätigen.

• Wenn sich der Griff des Spannfutters (4) nicht von Hand lösen lässt, bitte den kleinen Spannschlüssel (B5) verwenden.

• Den Einsatz wechseln und sicher befestigen. Aus dem Spannfutter als Verlängerung herausführende Treibwellen führen zu unruhigem Lauf und Vibrationen.

• Den Griff des Spannfutters festziehen.

10.3 Drehzahl einstellen (Abb. A)

• Die Drehzahl des Multifunktionsgeräts lässt sich stufenlos einstellen. Beginnen Sie immer mit geringer Drehzahl, und steigern Sie dann die Leistung auf die gewünschte Geschwindigkeit.

• Zum Einstellen der Geschwindigkeit den Regler für die Drehzahl (2) entsprechend einstellen. Dabei bedeutet "MIN" die geringste Drehzahl und "MAX" die höchste. Stellen Sie den Regler so auf die von Ihnen gewünschte Drehzahl ein.

10.4 Einsätze (Bits) (Abb. B)

10.4.1 Einsätze zum Schmirgeln und Schleifen (rund und konisch) (B7)

• Anwendungen: Schärfen, Entgraten, Rost entfernen, Fräsen und Formen.

10.4.2 Einsätze zum Schmirgeln und Schleifen (spitz) (B11 B12)

• Anwendung: Zum Feinschleifen und Feingravieren von diversen Materialien

• Hinweis: Metall mit geringer Drehzahl bearbeiten, wie bei Hartholz vorgehen.

• Kunststoffe ebenfalls mit niedriger Drehzahl bearbeiten, weil das Material sonst durch Hitzeeinwirkung schmelzen kann.

• Ruhigeres Arbeiten mit weniger Vibrationen bei höherer Drehzahl.

10.4.3 Schleifen (Rolle) (B8 B13 B10b B2)

• Anwendungen: Schmirgeln, Glätten und Formen von Holz und Fiberglas.

10.4.4 Bohreinsatz (B9)

Einsatz: Bohrt kleine Löcher in Holz.

10.4.5 Trennscheibe (B10b B14)

• Anwendung: Schneiden oder Schlitzen von Bolzen, Schrauben, Blechen sowie dünnen Materialien aus Holz oder Kunststoff.

10.4.6 Polierscheiben (B10a + B1)

• Verwendung: Polieren von glatten Oberflächen wie Metall, Lack, Leder usw.

• Verwenden Sie die Polierpaste (B3), um einen schönen Glanz zu erzielen.POWDP75300 DE Copyright © 2022 VARO Seite | 12 www.varo.com

10.4.7 Drahtbürste (B6)

• Verwendung: Entfernen von Rost, Farbe und hartnäckigem Schmutz von Metallflächen.

11 REINIGUNG UND WARTUNG

• Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.

• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.

• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.

• Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.

• Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.

• Wir haben unsere Geräte so entwickelt, dass sie über einen langen Zeitraum mit einem Minimum an Wartungsaufwand laufen. Die ordnungsgemäße Funktion ist von der regelmäßigen Wartung und Reinigung des Geräts abhängig. 12 TECHNISCHE DATEN Spannzange 3,2 mm Stromversorgung 20 Volt DC Drehgeschwindigkeit 5000 – 33000 min

Länge Antriebswelle 1 m Wellenarretierung

13 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=5) Schalldruckpegel LpA 80 dB(A) Schallleistungspegel LwA 91 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration) Max. 2,9 m/s² K = 1,5 m/s²POWDP75300 DE Copyright © 2022 VARO Seite | 13 www.varo.com 14 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

• Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden. 15 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Die Altteile des Geräts dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.POWDP75300 DE Copyright © 2022 VARO Seite | 14 www.varo.com

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Rotierendes Multitool 20 V Marke: PowerPlus Modell-Nr.: POWDP75300 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2006/42/EU 2014/30/EU Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN60745-1 : 2009 EN60745-2-23 : 2013

10.4 Tillbehör (Fig. B)

7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN
