| Termék típusa | Vezeték nélküli multifunkciós rotációs szerszám |
| Márka | PowerPlus |
| Modell | POWDP75300 |
| Tápellátás | 20 V egyenáram (Li-ion akku) |
| Fordulatszám | 5000-33000 min⁻¹ (folyamatos állítás) |
| Tokmány befogó | 3,2 mm |
| Rugalmas hajtótengely hossza | 1 m |
| Tengelyzár | Igen |
| Hangnyomásszint (LpA) | 80 dB(A) |
| Hangteljesítményszint (LwA) | 91 dB(A) |
| Rezgés (aw) | ≤ 2,9 m/s² (K=1,5 m/s²) |
| Tömeg | Körülbelül 0,6 kg (akkumulátor nélkül) |
| Akkumulátor | Lítium-ion, 20 V, nem tartozék |
| Töltő | Megfelelő töltő, nem tartozék |
| Garancia | 36 hónap |
| Fő funkciók | Fúrás, marás, gravírozás, polírozás, vágás, köszörülés, csiszolás (fa, fém, műanyag, kő) |
| Tartozékok | Polírozó filcek, csiszolópapírok, fémkefe, köszörűkorongok, gyémánt fúrók, vágótárcsák stb. |
| Biztonság | Dupla szigetelés (töltő), puha markolat, ajánlott szem- és hallásvédelem |
| Karbantartás | Szellőzőnyílások rendszeres tisztítása, oldószerek kerülése |
| Használat | Nem professzionális, barkácsolás |
Gyakran ismételt kérdések - POWDP75300 PowerPlus
Felhasználói kérdések a következőről POWDP75300 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Multifunkciós szerszámok PDF formátumban ingyenesen! Találja meg kézikönyvét POWDP75300 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWDP75300 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWDP75300 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
1 × 3,2 mm vrták (B9)
7.1 Akumulátory....7
7.2 Nabijačky....8
9.1 Nabíjanie akumulátorovej batérie 9
Akumulátor nespal'ujte.
7.2 Nabíjačky
9.1 Nabíjanie akumulátorovej batérie
1 ALKALMAZÁS....3
2 LEÍRÁS (A ÁBRA)....3
3 CSOMAGOLÁS TARTALMA 3
4 JELZÉSEK....4
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....4
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság 5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Az akkus készülék használata és gondozása 6
5.6 Szerviz 6
6 SPECIFIKUS BIZTONSÁGI ELŐÍRÁSOK A FORGÓ TÖBBFUNKCIÓS SZERSZÁMGÉP HASZNÁLATÁHOZ......6
6.1 Kiegészítő biztonsági utasítások....7
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......8
7.1 Akkumulátorok....8
7.2 Töltök....8
7.3 Fennmaradó kockázatok 8
8 JELLEMZÖK....9
8.1 Li-ion akkumulátor....9
8.2 Puha TPR (termoplasztikus gumi) markolat....9
9 MÜKÖDTETÉS 9
9.1 Az akkumulátor feltöltése....9
9.2 Töltési kijelzés (14) (B. ábra) 9
9.3 Akkumulátor kapacitás jelző (A ábra)....10
9.4 Az akkumulátor behelyezése és eltávolítása (A. ábra) 10
10 ÜZEMELTETÉS....10
10.1 BE/KI kapcsolás (A. ábra).... 10
10.2 Az apró alkatrészek közvetlen csatlakoztatása a készülékhez (A. & B. ábra)..... 10
10.3 Sebesség beállítása (A. Ábra) 10
POWERPLUS HIGH QUALITY TOOLS
POWDP75300 HU
10.4 Kiegészítő alkatrészek (B. ábra).... 11
10.4.1 Csiszolóhegyek (B7)....11
10.4.2 Csiszolócsúcs (B11 + B12)....11
10.4.3 Csiszoló (B8 + B13 + B10b + B2)....11
10.4.4 Fúrófej (B9)....11
10.4.5 Vágókorong (B10b + B14)....11
10.4.6 Csiszolókorongok (B10a + B1)....11
10.4.7 Drótkefe (B6)....11
11 TISZTÍTÁS ÉS KARBANTARTÁS ...... 11
11.1 Tisztítás 11
11.2 Karbantartás.... 11
12 MÜSZAKI ADATOK....12
13 ZAJ....12
14 JÓTÁLLÁS....12
15 KÖRNYEZETVÉDELEM....13
16 MEGFELELŐSÉGI NYILATKOZAT .... 13

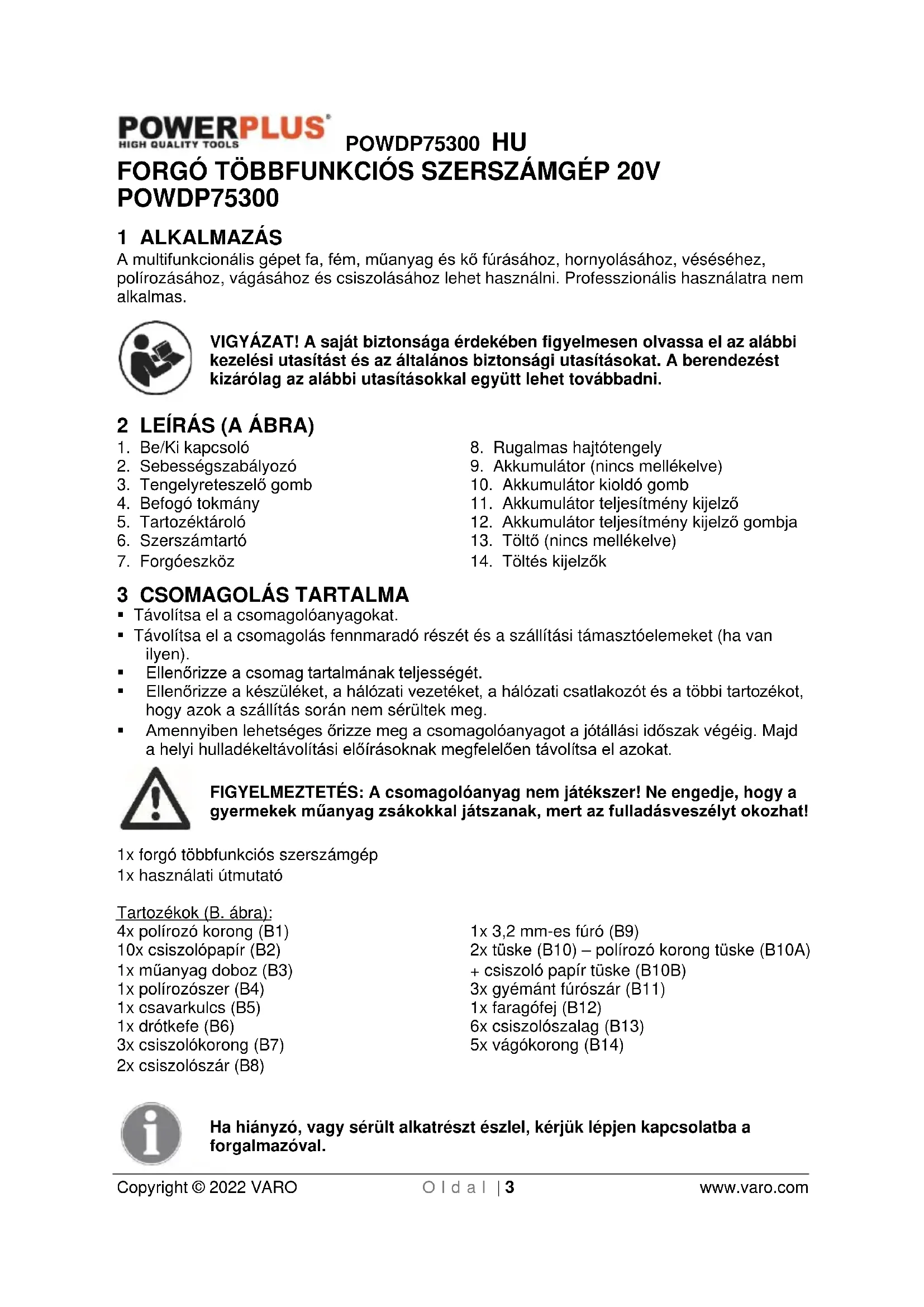

FORGÓ TÖBBFUNKCIÓS SZERSZÁMGÉP 20V POWDP75300
1 ALKALMAZÁS
A multifunkcionális gépet fa, fém, műanyag és kö fúrásához, hornyolásához, véséséhez, polírozásához, vágásához és csiszolásához lehet használni. Professzionális használatra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- Be/Ki kapcsoló
- Sebességszabályozó
- Tengelyreteszelő gomb
- Befogó tokmány
- Tartozéktároló
- Szerszámtartó
- Forgóeszköz
- Rugalmas hajtótengely
- Akkumulátor (nincs mellékelve)
- Akkumulátor kioldó gomb
- Akkumulátor teljesítmény kijelző
- Akkumulátor teljesítmény kijelző gombja
- Töltő (nincs mellékelve)
- Töltés kijelzők
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1x forgó többfunkciós szerszámgép
1x használati útmutató
Tartozékok (B. ábra):
4x polírozó korong (B1)
10x csiszolópapír (B2)
1x műanyag doboz (B3)
1x polírozószer (B4)
1x csavarkulcs (B5)
1x drótkefe (B6)
3x csiszolókorong (B7)
2x csiszolószár (B8)
1x 3,2 mm-es fúró (B9)
2x tüske (B10) – polírozó korong tüske (B10A)
+ csiszoló papír tüske (B10B)
3x gyémánt fúrószár (B11)
1x faragófej (B12)
6x csiszolószalag (B13)
5x vágókorong (B14)
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Használat előtt olvassa el a kezelési utasítást! |  | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására (csak a töltőhöz). |
 | Kötelező a védőszemüveg használata. |  | Viseljen kesztyűt! |
 | Fontos információk. |  | A tűzveszély jele! |
 | Az elektromos termékeket tilos a háztartási hulladékba dobni. |  | Tilos az akkumulátort elégetni. |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
■ Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
POWDP75300 HU
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
POWDP75300 HU
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Az akkus készülék használata és gondozása
Csak a gyártó által megadott töltővel töltse. Ha egy töltő megfelel az egyik típusú akkumulátorhoz, egy másik típusú akkumulátorral történő használat során tűzveszélyt okozhat.
- A készülékhez csak a kifejezetten azokhoz megadott akkumulátort használja. Bármely más akkumulátor használata sérülést vagy tűzet okozhat.
- Amikor az akkumulátor nincs használatban, akkor tartsa fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró tárgyaktól távol, mivel ezek összeköttetést létesíthetnek a pólusok között. Az akkumulátor pólusai között létrejött rövidzárlat égést vagy tüzet okozhat.
- Durva kezelési körülmények között folyadék szabadulhat ki az akkumulátorból; kerülje az érintkezést. Az ezzel történő véletlenszerű érintkezés esetén azonnal öblítse le vízzel. Ha folyadék szemmel érintkezik, akkor forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt és égést okozhat.
- Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlanok, és tüzet, robbanást vagy sérülést okozhatnak.
- Tilos az akkumulátort tűz vagy szélsőséges hömérséklet hatásának kitenni. A tűznek való kitettség vagy a 130 °C feletti hömérséklet robbanást okozhat.
- Tartsa be az összes töltési utasítást, és ne töltse az akkumulátort vagy a készüléket az útmutatóban megadott hőmérsékleti tartományon kívül. A nem megfelelő feltöltés vagy a megadott tartományon kívüli hőmérséklet károsíthatja az akkumulátort, és fokozottabb tűzveszélyt idézhet elő.
5.6 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 SPECIFIKUS BIZTONSÁGI ELŐÍRÁSOK A FORGÓ TÖBBFUNKCIÓS SZERSZÁMGÉP HASZNÁLATÁHOZ
Ellenőrizze, hogy a csiszolókorongon jelzett maximális sebesség megegyezik a készülék maximális sebességével. A készülék sebessége nem haladhatja meg a csiszolókö sebességét.
Ellenőrizze, hogy a csiszolókő kiterjedése megegyezik a készülék adottságaival.
Ellenőrizze, hogy a csiszolókorong megfelelően van felszerelve és rögzítve. Tilos közgyűrűt vagy egyéb illesztőelemet használni a csiszolókö megfelelő illesztéséhez.
- A csiszolóköveket a gyártó utasításainak megfelelően kezelje és tárolja.
- Tilos a készüléket olyan munkadarabok csiszolására használni, melyeknek maximális vastagsága meghaladja a csiszolókorong maximális csiszolási mélységét.
- Tilos a csiszolókorongokat sorjázásra használni.
POWDP75300 HU
- Amikor a csiszolókorongot felszereli a tengely menetére, ellenőrizze, hogy a tengely megfelelő menettel rendelkezik. Ellenőrizze, hogy a tengely megfelelően védett és nem érintkezik a csiszolófelülettel.
- Használat előtt ellenőrizze, hogy van-e sérülés a csiszolókorongon. Tilos a repedt, hasadt vagy bármilyen más formában sérült csiszolókorongot használni.
- Használat előtt hagyja a készüléket 30 másodpercig üresjáratban működni.
- Rendellenes rázkódás vagy bármilyen más meghibásodás esetén azonnal kapcsolja k i a készüléket. Óvatosan vizsgálja meg a készüléket és a csiszolókorongot, mielőtt ismételten bekapcsolja a készüléket.
- Figyeljen oda, hogy a szikrák ne okozzanak másoknak veszélyt, és ne érintkezzenek fokozottan gyúlékony anyagokkal.
- Ellenőrizze, hogy a munkadarab megfelelően ki van támasztva vagy rögzítve van. Tartsa a kezét a vágandó felülettől távol.
- Mindig viseljen védőszemüveget és hallásvédőt. Ha úgy kívánja, vagy szükséges, használjon egyéb védőfelszerelést is, mint például munkakötényt vagy bukósisakot.
- Biztosítsa, hogy a felszerelt kerekek és csúcsok a gyártó utasításainak megfelelően lettek felszerelve.
Ellenőrizze a kötött csiszolótermékekhez mellékelt betétek használatát, amikor ezek szükségesek.
- Ha védőlemez van a készülékhez mellékelve, akkor tilos a készüléket e nélkül használni.
- Azoknál az eszközöknél, melyeket menetes lyukkal kell felszerelni, ellenőrizze, hogy a korong menete elég hosszú-e a tengely rögzítéséhez.
- Amikor poros körülmények között dolgozik, ellenőrizze, hogy a szellőzőnyílások tiszták. Ha a port le kell tisztítani, akkor először áramtalanítsa a készüléket (használjon nemfémes tárgyat), és próbálja elkerülni a belső alkatrészek sérülését.
- A berendezés elindításakor rövid feszültségesés jelentkezhet a hálózat gyenge működési feltételeinek köszönhetően. Ez más berendezéseket is befolyásolhat (pl. a lámpa villog). Ha a hálózati impedancia Zmax <0,348 Ohm, akkor az ilyen jellegű üzemzavar nem valószínű. (Szükség esetén lépjen kapcsolatba a helyi szolgáltatójával további információért.)
6.1 Kiegészítő biztonsági utasítások
Tilos a készüléket 80 %-nál nagyobb magnéziumtartalmú könnyűfémet használni, mivel az ilyen típusú fém gyúlékony.
A fej a készülék kikapcsolása után tovább foroghat.
A készülék felső részén található a tengely reteszelőgombja. A készülék működése közben ne nyomja meg a tengely reteszelőgombját.
Ellenőrizze, hogy a felhasznált kiegészítő alkatrészek megfelelnek a műszaki adatok között szereplő maximális sebességnek.
- Győződjön meg róla, hogy a kiegészítőket az utasításoknak megfelelően szereli fel.
Csak a gyártó által mellékelt kiegészítőket és illesztőegységeket használja.
- Győződjön meg róla, hogy a szikrák ne érjenek személyeket és ne gyújtsanak gyúlékony anyagokat lángra.
- Mindig viseljen védőszemüveget, hallásvédőt, és ha szükséges egyéb védőfelszerelést, mint például munkakesztyűt, kemény sisakot, stb.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.
7.1 Akkumulátorok
- Tilos bármi okból kifolyólag kinyitni.
- Tilos olyan helyen tárolni, ahol a hömérséklet meghaladhatja a 40 °C-ot.
Csak 4 °C és 40 °C közötti hömérsékleten töltse.
- Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
-Óvatosan törölje le a folyadékot egy ruhával. Kerülje a börrel való érintkezést.
-Börrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel.
Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek.
Tilos az akkumulátort elégetni.
7.2 Töltök
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélje ki.
- Tilos víz hatásának kitenni.
- Tilos a töltöt felnyitni.
■ Ne tesztelje a töltöt. - A töltő csak beltéri használatra alkalmas.
7.3 Fennmaradó kockázatok
- A szerszám előírásszerű használata esetén sem lehet minden fennmaradó kockázati tényezőt kiküszöbölni. A szerszám felépítése, és kialakítása miatt a következő veszélyek merülhetnek fel:
- Tüdőkárosodás, ha hatékony porvédő maszk nem kerül viselésre.
- Halláskárosodás, ha hatékony hallásvédő nem kerül viselésre.
- A rezgéskibocsátásból eredő egészségügyi károsodások, ha az elektromos szerszám hosszabb ideig használják, vagy ha nem megfelelően kezelik és tartják karban.
8 JELLEMZÖK
8.1 Li-ion akkumulátor
A Li-ion akkumulátorok előnye:
- Li-ion akkumulátoroknak nagyobb a teljesítmény/súly arányuk (nagyobb teljesítmény, kisebb súly és tömörebb akkumulátorok).
- Nincs memóriaeffektus (teljesítmény veszteség többszörös feltöltési/lemerülési ciklus) mint néhány más típusú akkumulátornál (Ni-Cd, Ni-MeH...).
- Korlátozott önkisülés (ld. még a Tárolás című fejezetet).
8.2 Puha TPR (termoplasztikus gumi) markolat
A vezeték nélküli fúró puha TPR markolattal és védelmet nyújtó alkatrészekkel van ellátva. TPR rugalmas, lökésgátló és környezetbarát (újra feldolgozható).
9 MÜKÖDTETÉS
9.1 Az akkumulátor feltöltése
A készülékhez mellékelt akkumulátort majdnem lemerült állapotban adjuk, hogy megelőzzük az esetleges problémákat.
Megjegyzés: Az akkumulátor az első feltöltés alkalmával nem éri el teljesen feltöltött állapotát. A teljes feltöltés néhány töltési ciklus után következik be. Az akkumulátort csak beltéren lehet feltölteni.
Normális használat során egy órás töltési idő szükséges az akkumulátor teljes feltöltéséhez. Az akkumulátor a töltés során kissé felmelegszik. Ez normális és nem jelent rendellenességet. Tilos a töltőt olyan helyre tenni, ahol az extrém hő vagy hideg hatásának van kitéve. A legjobb szokásos szobahőmérsékleten tárolni. Amikor az akkumulátor teljesen fel van töltve, húzza ki a töltőt a hálózati csatlakozóból és távolítsa el az akkumulátort a töltőből.
Megjegyzés:
- Töltés előtt hagyja, hogy az akkumulátor teljesen lehüljön.
- Töltés előtt vizsgálja meg az akkumulátort. Ha az akkumulátor repedt vagy ereszt, akkor tilos feltölteni.
9.2 Töltési kijelzés (14) (B. ábra)
Csatlakoztassa a töltöt a konnektorhoz:
■ Folyamatos zöld: kész a feltöltésre.
- Villogó piros: töltés folyamatban.
■ Folyamatos zöld: feltöltött.
■ Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás.
Megjegyzés: Ha az akkumulátor nem illeszkedik megfelelően, akkor húzza ki a töltöt az áramforrásból és ellenőrizze a műszaki adatokat, hogy az akkumulátor típusa megfelel-e a töltő típusának. Ne töltsön a töltőbe biztonságosan nem illeszkedő akkumulátort, vagy bármely más akkumulátort, amely nem megfelelően illeszkedik a töltőbe.
- Gyakran ellenőrizze a töltőt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz.
- A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az akkumulátort.
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
MEGJEGYZÉS: Ha az akkumulátor a folyamatos használat következtében felmelegszik, akkor használat előtt hagyja, hogy lehüljön szobahőmérsékletre. Ezáltal meghosszabbítja az akkumulátor élettartamát.
MEGJEGYZÉS: Távolítsa el az akkumulátort a töltőböl. Ehhez nyomja meg az akkumulátor-kioldó gombot és ezzel egy időben vegye ki az akkumulátort.
9.3 Akkumulátor kapacitás jelző (A ábra)
Az akkumulátor egységen vannak akkumulátor kapacitás (11) kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot (12).
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
3 LED világít: Az akkumulátor teljesen feltöltött.
2 LED világít: Az akkumulátor 60%-ig feltöltött.
1 LED világít: Az akkumulátor majdnem lemerült.
9.4 Az akkumulátor behelyezése és eltávolítása (A. ábra)
FIGYELMEZTETÉS! A beállítások elvégzése előtt ellenőrizze, hogy a szerszám ki van-e kapcsolva, vagy vegye ki az akkumulátort.
- Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet (9).
- A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz (10) a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.
- Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt (10), és ezzel egy időben húzza ki az akkumulátort (9).
10 ÜZEMELTETÉS
10.1 BE/KI kapcsolás (A. ábra)
- A készülék bekapcsolása: csúsztassa a BE/KI kapcsoló gombot (1) bekapcsolt (ON) helyzetbe.
- A készülék kikapcsolása: csúsztassa a BE/KI kapcsoló gombot (1) kikapcsolt (OFF) helyzetbe.
10.2 Az apró alkatrészek közvetlen csatlakoztatása a készülékhez (A. & B. ábra)
- Az orsózár gombjának (3) benyomva tartása mellett kissé forgassa el a befogófejet (4) addig, hogy az a helyére záruljon.
- A készülék működése közben tilos az orsózár gombját benyomva tartani.
■ Ha a foglalat tokmányát nem lehet kézzel kilazítani, akkor használjon a kis kulcsot (B5). - Cserélje ki a kiegészítő alkatrészt. Mindig szorosan húzza meg az alkatrészeket amennyire csak lehet. A foglalatból kiálló tengelyek zötyögést okozhatnak.
- Szorítsa meg a foglalat tokmányát.
10.3 Sebesség beállítása (A. Ábra)
- A készülék sebességét folyamatosan lehet állítani. Mindig a legalacsonyabb sebességen kezdje, majd növelje a sebességet a kívánt fokozatra.
- A sebesség beállításához forgassa el a sebességszabályozót (2). Az „MIN” pozíció jelzi a legalacsonyabb sebességet. A „MAX” pozíció a legmagasabb sebességfokozat. Forgassa el a tárcsát a sebesség növeléséhez vagy csökkentéséhez.
10.4 Kiegészítő alkatrészek (B. ábra)
10.4.1 Csiszolóhegyek (B7)
- Használat: Élezés, sorjázás, rozsda eltávolítás, formázás.
10.4.2 Csiszolócsúcs (B11 + B12)
- Használat: Különböző anyagok finommetszéséhez.
- Tipp: Fémen alacsony sebességfokozaton dolgozzon, és úgy bánjon vele, minha keményfa lenne.
- A műanyagokkal lassú sebességfokozaton dolgozzon, mert a megmunkálás során megolvadhatnak.
- A magasabb sebességfokozaton történő működtetés csökkenti a készülék rázkódását.
10.4.3 Csiszoló (B8 + B13 + B10b + B2)
- Használat: Fa és plexi csiszolása, simítása és formázása.
10.4.4 Fúrófej (B9)
Használat: kis lyukak fúrása fába.
10.4.5 Vágókorong (B10b + B14)
- Használat: Csapok, csavarok, fémlemez, vékony fa és műanyag vágásához és hasításához.
10.4.6 Csiszolókorongok (B10a + B1)
Használat: Sima felületek, pl. fémek, festék, bör stb. csiszolása és fényesítése. Használja a polírozószert (B3) finom felület elérése érdekében.
Használat: Rozsda, festék és beívódott szennyeződések eltávolítása fémfelületekről.
11 TISZTÍTÁS ÉS KARBANTARTÁS
11.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
- Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után
- Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
- Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
11.2 Karbantartás
- A készüléket úgy tervezték, hogy az minimális karbantartás mellett is hosszú élettartama legyen. A folyamatos kielégítő működtetés függ a készülék megfelelő használatától és a rendszeres tisztítástól.
12 MÜSZAKI ADATOK
| Tokmány befogóhüvely | 3.2 mm |
| Áramellátás | 20 Volt DC |
| Forgási sebesség | 5000 – 33000 min ^-1 |
| Meghajtó tengely hossza | 1 m |
| Tengelyzár | Igen |
13 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=5)
| Hangnyomásszint LpA | 80 dB(A) |
| Hangteljesítményszint LwA | 91 dB(A) |
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint)
Max. 2,9 m/s ^4
K = 1,5 ~m / s^2
14 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)
POWDP75300 HU
- A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
15 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
16 MEGFELELŐSÉGI NYILATKOZAT
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Forgó többfunkciós szerszámgép 20 V
Márkanév: PowerPlus
Cikkszám: POWDP75300
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN60745-1 : 2009
EN60745-2-23 : 2013
EN IEC55014-1 : 2021
EN IEC55014-2:2021
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Mentens Ludo
Ludo Mertens
Szabályozási Ügyek - Megfelelőségi Menedzser
