HASZNÁLATI ÚTMUTATÓ POWXB40020 PowerPlus

• Nabíjačku neotvárajte.

5.4 Az elektromos működtetésű szerszámok helyes használata .............................. 5

5.5 Az akkus készülék használata és gondozása ...................................................... 6

6.1 A visszaütés okai és megelőzése ......................................................................... 7

• 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ p. 7
• 7.1 Akkumulátorok p. 7
• 7.2 Töltők p. 8
• 8 ÖSSZESZERELÉS p. 8

8.1 Csiszolólap / fűrészlap / spatula felszerelése (1. ábra)........................................ 8

8.2 A csiszolópapír felszerelése és cseréje (2. ábra) ................................................. 8

9.4 Az akkumulátor behelyezése és eltávolítása ..................................................... 10

9.6.1 A betétszerszám kiválasztása ................................................................................ 10

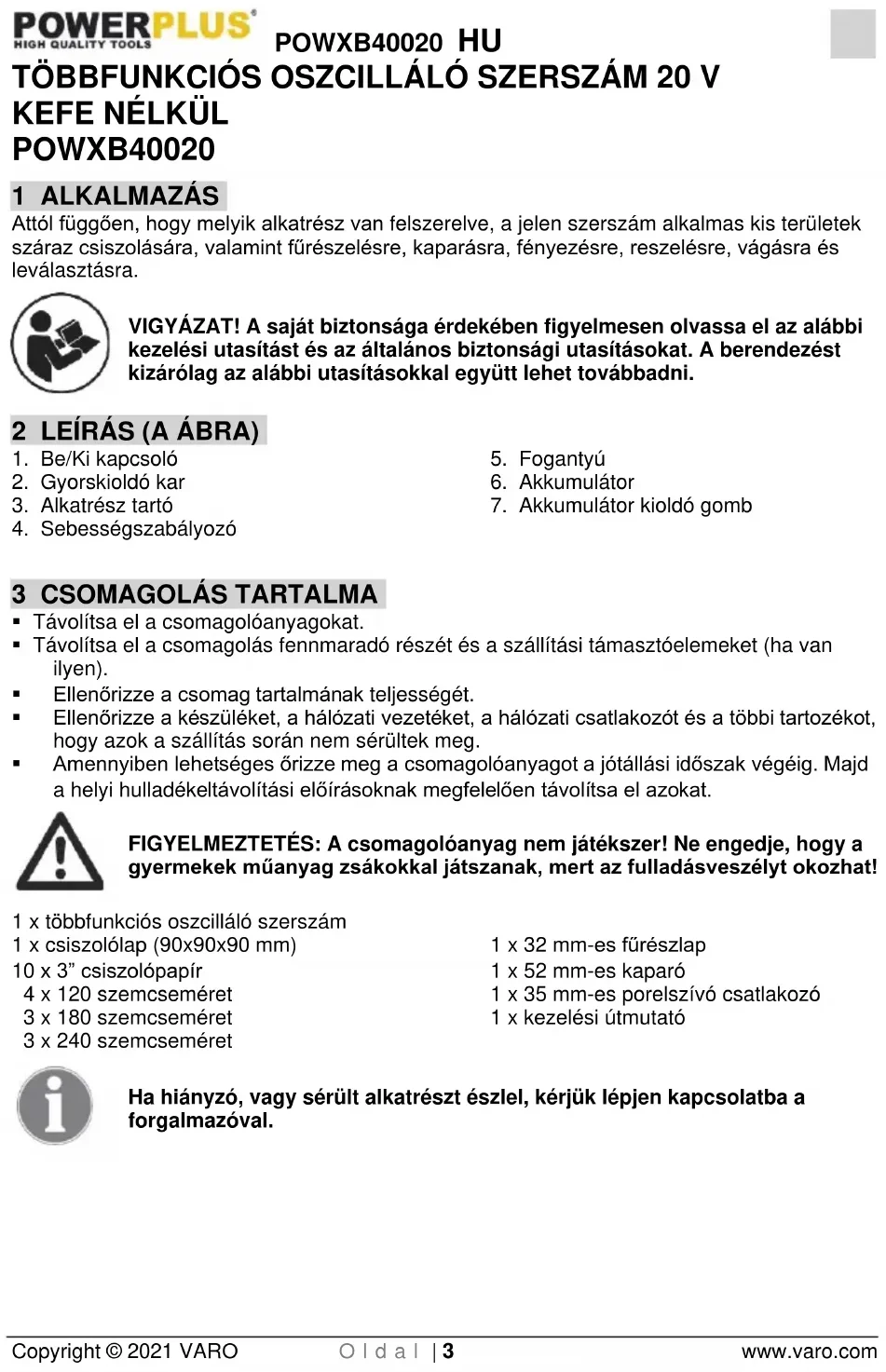

POWXB40020 1 ALKALMAZÁS Attól függően, hogy melyik alkatrész van felszerelve, a jelen szerszám alkalmas kis területek száraz csiszolására, valamint fűrészelésre, kaparásra, fényezésre, reszelésre, vágásra és leválasztásra. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A ÁBRA)

4. Sebességszabályozó

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 x többfunkciós oszcilláló szerszám 1 x csiszolólap (90x90x90 mm) 10 x 3” csiszolópapír 4 x 120 szemcseméret 3 x 180 szemcseméret 3 x 240 szemcseméret 1 x 32 mm-es fűrészlap 1 x 52 mm-es kaparó 1 x 35 mm-es porelszívó csatlakozó 1 x kezelési útmutató Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWXB40020 HU Copyright © 2021 VARO O l d a l | 4 www.varo.com 4 JELZÉSEK A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Használat előtt olvassa el a kezelési utasítást!

Viseljen fülvédőt! Viseljen szemvédőt!

Az európai irányelv(ek) szükséges követelményei szerint.

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

• Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram-védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.POWXB40020 HU Copyright © 2021 VARO O l d a l | 5 www.varo.com

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.POWXB40020 HU Copyright © 2021 VARO O l d a l | 6 www.varo.com

5.5 Az akkus készülék használata és gondozása

• Csak a gyártó által megadott töltővel töltse. Ha egy töltő megfelel az egyik típusú akkumulátorhoz, egy másik típusú akkumulátorral történő használat során tűzveszélyt okozhat.

• A készülékhez csak a kifejezetten azokhoz megadott akkumulátort használja. Bármely más akkumulátor használata sérülést vagy tüzet okozhat.

• Amikor az akkumulátor nincs használatban, akkor tartsa fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró tárgyaktól távol, mivel ezek összeköttetést létesíthetnek a pólusok között. Az akkumulátor pólusai között létrejött rövidzárlat égést, vagy tüzet okozhat.

• Durva kezelési körülmények között folyadék szabadulhat ki az akkumulátorból; kerülje az érintkezést. Az ezzel történő véletlenszerű érintkezés esetén azonnal öblítse le vízzel. Ha folyadék szemmel érintkezik, akkor forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt és égést okozhat.

• Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlanok, és tüzet, robbanást vagy sérülést okozhatnak.

• Tilos az akkumulátort tűz vagy szélsőséges hőmérséklet hatásának kitenni. A tűznek való kitettség vagy a 130 °C feletti hőmérséklet robbanást okozhat.

• Tartsa be az összes töltési utasítást, és ne töltse az akkumulátort vagy a készüléket az útmutatóban megadott hőmérsékleti tartományon kívül. A nem megfelelő feltöltés vagy a megadott tartományon kívüli hőmérséklet károsíthatja az akkumulátort, és fokozottabb tűzveszélyt idézhet elő.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 A BERENDEZÉSSEL KAPCSOLATOS BIZTONSÁGI ELŐÍRÁSOK

• Tartsa a kezét a vágási területtől és a fűrészlaptól távol. Tartsa a másik kezét a kiegészítő fogantyún vagy a motorházon. Ha két kézzel tartja a fűrészt, akkor nem vághatja meg a kezét a fűrészlap.

• A készüléket csak száraz csiszoláshoz használja. Ha víz kerül a készülékbe, az növeli az áramütés kockázatát.

• Tartsa a kezét a fűrészelési területtől távol. Ne nyúljon a munkadarab alá. A fűrészlappal való érintkezés sérülést okozhat.

• Hasításkor használjon a vágás mentén mindig vezetőt vagy egyenes szélvezetőt. Ez javítja a vágás pontosságát és csökkenti a penge beakadásának lehetőségét.

• Viseljen védőkesztyűt a készülék alkatrészének cseréjekor. Az alkatrészek a hosszabb idejű alkalmazás következtében felforrósodhatnak.

• Ne kaparjon nedves anyagot (pl. tapétát) vagy nedves felületeket. Ha víz kerül a készülékbe, akkor az növeli az áramütés kockázatát.

• Különös gonddal járjon el a kaparók és a fűrészlapok kezelésekor. Ezek az eszközök nagyon élesek lehetnek, és sérülést okozhatnak.

• A rejtett vezetékek megállapítására használjon a célnak megfelelő érzékelőt, vagy kérje a helyi közüzemi szolgáltatók segítségét. Az elektromos vezetékekkel való érintkezés tüzet és áramütést okozhat. A gázvezetékek megsértése robbanást okozhat. A sérült vízvezetékek az ingatlan károsodását okozhatják.

• A megmunkálandó felületet ne kezelje oldószert tartalmazó folyadékokkal, mivel az anyag kaparás közbeni felmelegedésének hatására mérgező gőzök keletkezhetnek.POWXB40020 HU Copyright © 2021 VARO O l d a l | 7 www.varo.com

6.1 A visszaütés okai és megelőzése

• A visszaütés a becsípődött, beszorult vagy rosszul beállított fűrészlap hirtelen reakciója, amelynek eredményeként a kezelő felügyelete alól kikerülő fűrészlap felemelkedhet és kijöhet a munkadarabból a kezelő irányába;

• Amikor a fűrészlap becsípődött vagy beszorult a vágatba, akkor a fűrészlap hirtelen leáll és a motor működésének hatására az egység hirtelen hátradobja a kezelő felé;

• Ha a fűrészlap elcsavarodik, vagy rosszul igazodik a vágatban, akkor a penge hátsó részén lévő fogak belemélyedhetnek a fa felületébe, ami azt eredményezi, hogy a fűrészlap kiugrik a vágatból és hátraüt a kezelő felé. Megjegyzés: A visszaütés a fűrész szabálytalan használatának és/vagy a nem megfelelő működtetési eljárásoknak vagy körülményeknek az eredménye, és az alábbi óvintézkedések betartásával elkerülhető.

• Tartsa erősen mindkét kezével a fűrészt, és helyezze a karjait úgy, hogy vissza tudja tartani a hátraütési erőt. Helyezkedjen a testével úgy, hogy a fűrészlap mindkét oldalán legyen, és ne a fűrészlappal egy vonalban.

• Amikor a fűrészlap beakad, vagy ha bármely okból kifolyólag a vágást meg kell szakítani, akkor engedje ki a kapcsolókart, és tartsa mozdulatlanul az anyagban a fűrészt addig, amíg a fűrészlap teljesen le nem áll. Amíg a fűrész mozgásban van, semmi esetre se kísérelje meg eltávolítani a fűrészt a munkadarabból, és ne kísérelje meg hátrahúzni a fűrészt, máskülönben visszaütés történhet.

• Amikor újraindítja a fűrészt a munkadarabban, akkor helyezze a vágatban középre a fűrészlapot, és ellenőrizze, hogy a fűrész fogai nem mélyedtek-e bele az anyagba.

• A nagy paneleket támassza meg annak érdekében, hogy ezáltal csökkentse a fűrészlap becsípődésének vagy hátraütésének kockázatát.

• Ne használjon tompa vagy sérült fűrészlapot. Az életlen vagy nem megfelelően beállított fűrészlap keskeny vágatot eredményez, ami fokozza a súrlódást, a fűrészlap beakadását és a visszaütést.

• A fűrészlap mélységét és a ferdeség beállítását rögzítő reteszelőkaroknak szorosnak és biztonságosnak kell lenniük. Ha a fűrészlap beállítása vágás közben kimozdul, akkor az a fűrészlap beakadását és visszaütést okozhat.

• Különös óvatossággal kell eljárni, amikor meglévő falakba vagy más vak helyekbe történő vágáskor. A fűrészlap tárgyakba ütközhet, amely visszaütést eredményezhet. 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ

Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.

• Tilos bármi okból kifolyólag kinyitni.

• Tilos olyan helyen tárolni, ahol a hőmérséklet meghaladhatja a 40 °C-ot.

• Csak 4 °C és 40 °C közötti hőmérsékleten töltse.

• Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.

• Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.

• Ne hűtse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolitPOWXB40020 HU Copyright © 2021 VARO O l d a l | 8 www.varo.com kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.

• Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket: − Óvatosan törölje le a folyadékot egy ruhával. Kerülje a bőrrel való érintkezést. − Bőrrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat: ✓ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel. ✓ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz. Tűzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.

• Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.

• A sérült vezetékeket azonnal cserélje ki.

• Tilos víz hatásának kitenni.

• Tilos a töltőt felnyitni.

• Ne tesztelje a töltőt.

• A töltő csak beltéri használatra alkalmas. 8 ÖSSZESZERELÉS

8.1 Csiszolólap / fűrészlap / spatula felszerelése (1. ábra)

Legyen óvatos az éles szerszámok, például spatula, fűrészlap vagy vágóeszközök kezelése közben.

• Lazítsa ki a befogólemezt (b) azáltal, hogy a gyorskioldó kart (2) teljesen kinyitja.

• Tartsa a gyorskioldó fűrészlap, csiszolólap vagy spatula nyílását a burkolatrögzítő (a) és a szorítólemez (b), közötti kimeneti orsóra, majd nyomja rá a tartozékot, és helyezze rá szorosan a rögzítő csapokra (c).

• Rögzítse a gyorskioldó kar (2) mellékelt ábra szerinti reteszelt helyzetbe történő állításával. 1. ábra

• A tartozék eltávolítása a műveletsor ellentétes irányú elvégzésével történik. Megjegyzés: Ellenőrizze, hogy az alkatrész biztonságos-e a készülékben. A nem megfelelően rögzített alkatrészek, vagy a nem biztonságosan rögzített alkatrészek kilazulhatnak működés közben, amely veszélyes helyzetet idézhet elő a kezelő számára FIGYELMEZTETÉS! Ne használjon oda nem illő alkatrészeket. FIGYELMEZTETÉS! Ellenőrizze, hogy az eszköz/kiegészítő alkatrész erősen van-e felszerelve. A nem megfelelő vagy nem biztonságosan rögzített eszköz kilazulhat működés során és sérülés kockázatát jelentheti.

8.2 A csiszolópapír felszerelése és cseréje (2. ábra)

Gyors tépőzáras és gyorskioldó rendszerrel.

• Helyezze el a csiszolópapírt és nyomja le kézzel.

• Nyomja le a csiszolópapírt úgy, hogy azt rövid és erős mozdulattal a csiszolólap felületére nyomja, majd kapcsolja be a készüléket.POWXB40020 HU Copyright © 2021 VARO O l d a l | 9 www.varo.com − Ez biztosítja a jó tapadást és megelőzi az idő előtti kopást.

• Ha a szemcsék elkoptak, akkor húzza le a csiszolópapírt, forgassa el 120º fokkal, majd helyezze ismét vissza, vagy cserélje ki a csiszolópapírt. 9 ÜZEMELTETÉS

9.1 Be- és kikapcsolás (2. ábra)

• Nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.

• A készülék bekapcsolása: csúsztassa a BE/KI kapcsoló gombot (1) előre (I) helyzetbe.

• A készülék kikapcsolása: csúsztassa a BE/KI kapcsoló gombot (1) hátra (O) helyzetbe.

9.2 Az akkumulátor feltöltése

A készülékhez mellékelt akkumulátor-köteget majdnem lemerült állapotban adjuk, hogy megelőzzük az esetleges problémákat. Megjegyzés: Az akkumulátor az első feltöltés alkalmával nem éri el teljesen feltöltött állapotát. A teljes feltöltés néhány töltési ciklus után következik be. Az akkumulátort csak beltéren lehet feltölteni. Normális használat során egy órás töltési idő szükséges az akkumulátor teljes feltöltéséhez. Az akkumulátor a töltés során kissé felmelegszik. Ez normális és nem jelent rendellenességet. Tilos a töltőt olyan helyre tenni, ahol az extrém hő vagy hideg hatásának van kitéve. A legjobb szokásos szobahőmérsékleten tárolni. Amikor az akkumulátor teljesen fel van töltve, húzza ki a töltőt a hálózati csatlakozóból és távolítsa el az akkumulátort a töltőből. Megjegyzés:

• Töltés előtt hagyja, hogy az akkumulátor teljesen lehűljön.

• Töltés előtt vizsgálja meg az akkumulátort. Ha az akkumulátor repedt vagy ereszt, akkor tilos feltölteni.

9.2.1 Töltési kijelzés (3. ábra)

Csatlakoztassa a töltőt a konnektorhoz:

• Folyamatos zöld: kész a feltöltésre.

• Szilárd piros: töltés folyamatban.

• Folyamatos zöld: feltöltött. Megjegyzés: Ha az akkumulátor nem illeszkedik megfelelően, akkor húzza ki a töltőt az áramforrásból és ellenőrizze a műszaki adatokat, hogy az akkumulátor típusa megfelel-e a töltő típusának. Ne töltsön a töltőbe biztonságosan nem illeszkedő akkumulátort, vagy bármely más akkumulátort, amely nem megfelelően illeszkedik a töltőbe.

• Gyakran ellenőrizze a töltőt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz.

• A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az akkumulátort.

• Használat előtt tegye lehetővé, hogy az akkumulátor egység lehűljön.

• Tárolja a töltőt és az akkumulátort zárt helyen, a gyermekek elől elzárva.POWXB40020 HU Copyright © 2021 VARO O l d a l | 10 www.varo.com MEGJEGYZÉS: Ha az akkumulátor a folyamatos használat következtében felmelegszik, akkor használat előtt hagyja, hogy lehűljön szobahőmérsékletre. Ezáltal meghosszabbítja az akkumulátor élettartamát. MEGJEGYZÉS: Távolítsa el az akkumulátort a töltőből. Ehhez nyomja meg az akkumulátor-kioldó gombot és ezzel egy időben vegye ki az akkumulátort.

9.3 Akkumulátor kapacitás jelző (3a. Ábra)

Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot. Kérjük, a készülék használata előtt nyomja meg a kapcsoló kart, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez. A 3 LED mutathatja az akkumulátor töltöttségi állapotát: 3 LED világít: Az akkumulátor teljesen feltöltött. 2 LED világít: Az akkumulátor 60%-ig feltöltött. 1 LED világít: Az akkumulátor majdnem lemerült.

9.4 Az akkumulátor behelyezése és eltávolítása

FIGYELMEZTETÉS: Beállítások elvégzése előtt ellenőrizze, hogy a fúró ki van-e kapcsolva és a forgásirány beállító gomb középső állásban van-e.

• Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet (6).

• A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.

• Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort .

9.5 Sebesség-szabályozás (4. ábra)

A készüléket 6 sebességfokozatba lehet beállítani. Az „1” helyzet jelzi a legkisebb a „6” pedig a legnagyobb sebességet. A különböző sebességeket a sebesség-szabályozó (4) „1”-„6” helyzetbe történő beállításával lehet szabályozni. A kezelőnek a munkavégzés hatékonyságának optimalizálásához valószínűleg be kell állítania a sebességet.

9.6 Alkalmazási tippek

9.6.1 A betétszerszám kiválasztása

Tartozékok (5. ábra) Anyag A: 32 mm fűrészlap Faanyagok, műanyag, fém, gipsz és egyéb lágy anyagok. B: 52 mm Kaparó penge Festék és padlószőnyeg eltávolítására alkalmas. C: Háromszög csiszolólap Csiszolólap 90x90x90 méretű csiszolópapírokhoz. D: Háromszög csiszolópapírok Különböző szemcseméretű csiszolópapírok:

Csak megrongálatlan, kifogástalan állapotú fűrészlapokat használjon. A meggörbült, életlen vagy másképpen megrongálódott fűrészlapok eltörhetnek. Besüllyesztéses fűrészeléssel csak puha anyagokat, mind pl. fa, gipszkarton, stb. szabad megmunkálni! Csak ép fűrészlapokat használjon, amelyek tökéletes állapotban vannak. A hajlott vagy tompa fűrészlapok eltörhetnek, negatívan befolyásolják a vágást, vagy visszaütést eredményeznek. Merítő vágást csak puha anyagokba, pl. fába, gipszkartonba stb. lehet végezni

A szűk területen, vagy élek közelében végzett pontos vágások elvégzéséhez használjon ún. „flush cut” (vagy „e-cut”) fűrészlapot, hogy könnyebben tudja vágni vagy szintbe hozni a felületet. Fontos, hogy szintbe hozás közben ne fejtsen ki erőt a készülékre. Ha vágás közben erős rezgést tapasztal a kezében, akkor az annak a jele, hogy túl nagy nyomást gyakorol a készülékre. Vegyen vissza a nyomásból és hagyja, hogy a készülék sebessége végezze a munkát.

• Az anyag eltávolításának sebességét és a csiszolási eredményt elsősorban a csiszolópapír kiválasztása, az előre beállított orbitális ütési sebesség szintje és az érintkezési nyomás határozza meg. Csak a kifogástalan csiszolópapírral lehet jó csiszolási eredményt elérni, és ez elősegíti a készülék hosszabb élettartamát is.

• Ügyeljen az egyenletes csiszolási nyomás alkalmazására; ez meghosszabbítja a csiszolópapírok élettartamát.

• A csiszolási nyomás fokozása nem vezet a csiszolási teljesítmény növekedéséhez, hanem csak a készülék és a csiszolópapír kopását növeli.

• Dolgozzon a csiszolópapír teljes felületével, ne csak a szélével.

• A kaparók vinil, lakk, festékrétegek, szőnyeganyag, tömítő- és egyéb kötőanyagok eltávolítására alkalmasak.

• Használjon merev kaparót keményebb anyagok például vinilpadlók, padlószőnyeg és fugák nagy területen történő eltávolításához.

• A rugalmas kaparó (nincs mellékelve) puhább anyagokhoz, például tömítőanyagokhoz alkalmas.POWXB40020 HU Copyright © 2021 VARO O l d a l | 12 www.varo.com

10 TISZTÍTÁS ÉS KARBANTARTÁS

• Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.

• Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.

• Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.

• Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.

• Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket. Figyeljen oda, hogy ne kerüljön víz a szerszámgép belsejébe!

Modellszám POWXB40020 Feszültség 20 V DC Sebességfokozatok száma

Üresjárási sebesség 12 000-19 500 min-1 12 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint (LpA) 82 dB(A) Hangteljesítményszint (LwA) 93 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 4,4 m/s² K = 1,5 m/s²

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívülPOWXB40020 HU Copyright © 2021 VARO O l d a l | 13 www.varo.com hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!POWXB40020 HU Copyright © 2021 VARO O l d a l | 14 www.varo.com

15 MEGFELELŐSÉGI NYILATKOZAT

• VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Többfunkciós szerszám – Akkumulátorral működik Márkanév: PowerPlus Cikkszám: POWXB40020 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2014/30/EU 2006/42/EC Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1: 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Az alulírott a társaság vezérigazgatója nevében jár el, Philippe Vankerkhove Szabályozási Ügyek - Megfelelőségi Menedzser 21/01/2021, Lier - BelgiumPOWXB40020 RU Copyright © 2021 VARO С т р . | 1 www.varo.com 1 ОБЛАСТЬ ПРИМЕНЕНИЯ p. 3
