| Tipo di prodotto | Utensile oscillante multifunzione senza fili |
| Marca | PowerPlus |
| Modello | POWXB40020 |
| Tensione | 20 V CC |
| Velocità a vuoto | 12 000 - 19 500 min⁻¹ |
| Numero di regolazioni di velocità | 6 |
| Pressione acustica (LpA) | 82 dB(A) |
| Potenza acustica (LwA) | 93 dB(A) |
| Livello di vibrazioni (aw) | 4,4 m/s², K=1,5 m/s² |
| Accessori inclusi | Patino di levigatura triangolare (90x90x90 mm), 5 fogli abrasivi (grano 60, 120, 180, 240), lama da sega 32 mm, lama da raschiatura 52 mm, raccordo per aspirazione polvere 35 mm |
| Funzioni principali | Levigatura a secco, segatura, raschiatura, lucidatura, grattatura, taglio, distacco |
| Alimentazione | Batteria agli ioni di litio 20 V (non inclusa nella confezione, ma compatibile con la gamma PowerPlus) |
| Tipo di batteria | Ioni di litio, ricaricabile |
| Tempo di ricarica | Circa 1 ora per una carica completa |
| Indicatore di capacità della batteria | 3 LED (3 accesi = piena, 2 = 60%, 1 = quasi scarica) |
| Sistema di fissaggio degli accessori | Leva a sgancio rapido senza attrezzi |
| Materiali compatibili | Legno, plastica, metallo, gesso, piastrelle (per segatura); pittura, vernice, moquette, adesivo (per raschiatura) |
| Garanzia | 36 mesi (escluse batterie, caricabatterie, usura normale) |
| Manutenzione | Pulire le fessure di ventilazione, utilizzare un panno umido con acqua saponata, niente solventi |
| Sicurezza | Doppio isolamento (classe II), richiede protezioni per l'udito e la vista, non utilizzare su materiali umidi |
| Peso | Circa 1,3 kg (con batteria, valore tipico per questo tipo di utensile) |
| Dimensioni (L x l x h) | Circa 300 x 80 x 100 mm (stima ragionevole) |
Domande frequenti - POWXB40020 PowerPlus
Domande degli utenti su POWXB40020 PowerPlus
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Utensili multifunzione in formato PDF gratuitamente! Trova il tuo manuale POWXB40020 - PowerPlus e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. POWXB40020 del marchio PowerPlus.
MANUALE UTENTE POWXB40020 PowerPlus
IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE
PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL
NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING
DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING
SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN
FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS
2 DESCRIZIONE (FIG. A) 3
3 DISTINTA DEI COMPONENTI....3
4 SIMBOLI 4
5 NORME GENERALI DI SICUREZZA 4
5.1 Luogo di lavoro....4
5.2 Sicurezza elettrica 4
5.3 Sicurezza delle persone....5
5.4 Uso attento e scrupoloso degli elettroutensili....5
5.5 Uso e conservazione dell'apparecchio a batteria....6
5.6 Manutenzione....6
6 ISTRUZIONI DI SICUREZZA SPECIFICHE PER LA MACCHINA 6
6.1 Cause del contraccolpo e prevenzione da parte dell'operatore: 6
7 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE....7
7.1 Batterie....7
7.2 Caricabatterie....8
8 MONTAGGIO 8
8.1 Montaggio di platorello / lama / spatola (Fig. 1)....8
8.2 Montaggio/sostituzione della carta smeriglio....9
9 USO 9
9.1 Accensione/spegnimento (Fig. 2)....9
9.2 Caricamento del pacco batteria....9
9.2.1 Indicazioni per la ricarica (Fig. 3)....10
9.3 Indicatore capacità della batteria (Fig. 3a)....10
9.4 Inserimento e rimozione della batteria....10
9.5 Regolazione della velocità (Fig. 4)....11
9.6 Suggerimenti per le applicazioni....11
9.6.1 Selezione dell'utensile accessorio....11
9.6.2 Tagli 11
9.6.3 Taglio 11
POWERPLUS® HIGH QUALITY TOOLS
POWXB40020 IT
9.6.4 Sabbiatura....12
9.6.5 Raschiatura 12
10 PULIZIA E MANUTENZIONE 12
11 DATI TECNICI 12
12 RUMORE....12
13 GARANZIA....12
14 AMBIENTE 13
15 DICHIARAZIONE DI CONFORMITÀ....14

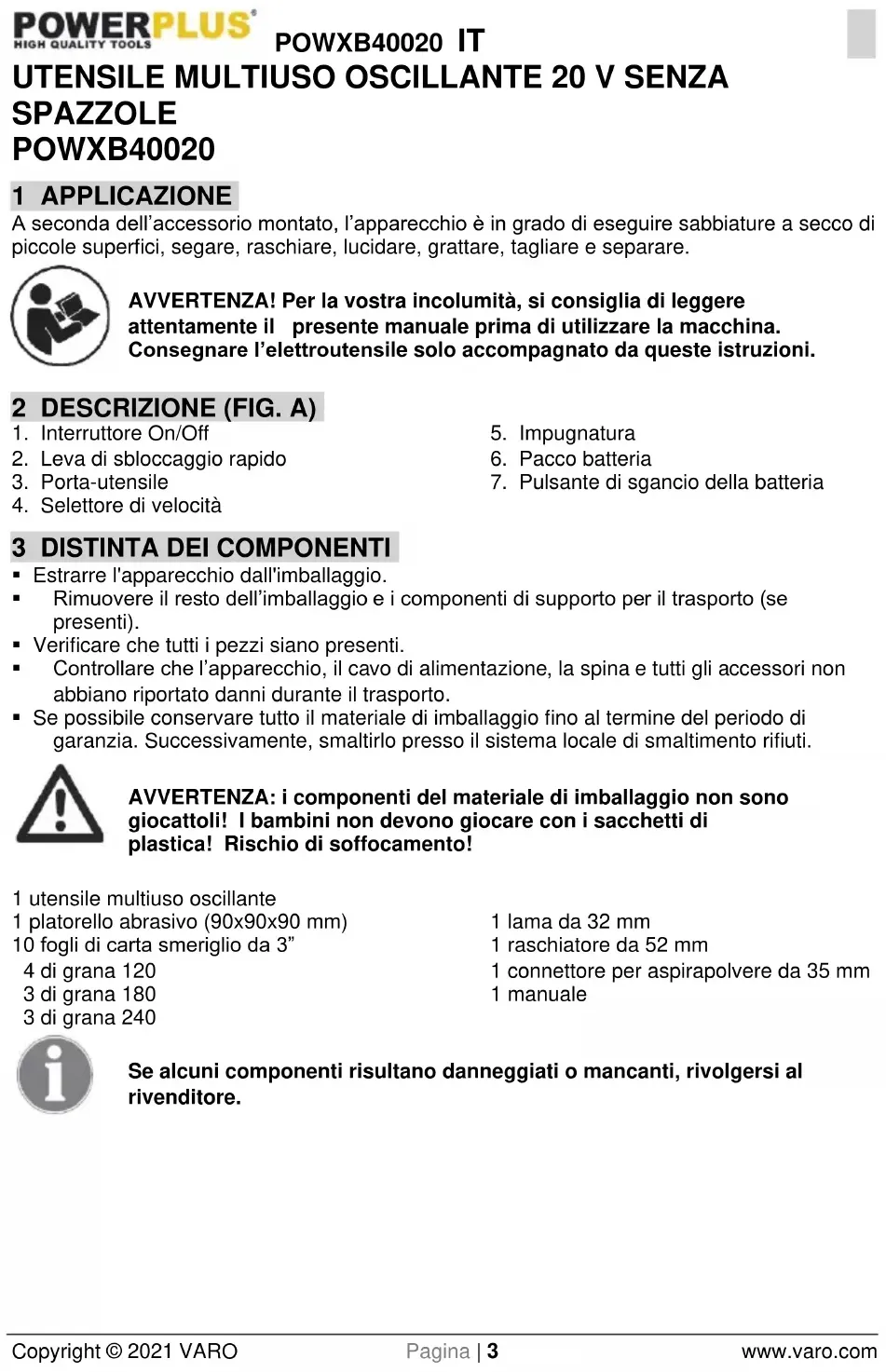

UTENSILE MULTIUSO OSCILLANTE 20 V SENZA SPAZZOLE POWXB40020
1 APPLICAZIONE
A seconda dell'accessorio montato, l'apparecchio è in grado di eseguire sabbiature a secco di piccole superfici, segare, raschiare, lucidare, grattare, tagliare e separare.
AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.
2 DESCRIZIONE (FIG. A)
- Interruttore On/Off
- Impugnatura
- Leva di sbloccaggio rapido
- Pacco batteria
- Porta-utensile
- Pulsante di sgancio della batteria
- Selettore di velocità
3 DISTINTA DEI COMPONENTI
- Estrarre l'apparecchio dall'imballaggio.
- Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti).
- Verificare che tutti i pezzi siano presenti.
- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.
AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!
1 utensile multiuso oscillante
1 platorello abrasivo (90x90x90 mm)
1 lama da 32 mm
10 fogli di carta smeriglio da 3"
1 raschiatore da 52 mm
4 di grana 120
1 connettore per aspirapolvere da 35 mm
3 di grana 180
1 manuale
3 di grana 240
Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.
4 SIMBOLI
Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:
 | Indica il rischio di lesioni personali o danni all’utensile. |  | Indossare guanti protettivi. |
 | Leggere attentamente il manuale prima dell'uso. |   | Indossare protezioni auricolari. Indossare protezioni oculari. |
 | Conforme ai requisiti essenziali delle Direttive Europee. |  | Classe II – L’apparecchio è dotato di doppio isolamento; pertanto il cavo di scarico a terra non è necessario. |
5 NORME GENERALI DI SICUREZZA
Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).
5.1 Luogo di lavoro
■ Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.
- Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.
5.2 Sicurezza elettrica
- Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.
- La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
- Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
■ Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.
Non danneggiare il cavo. Non utilizzare il cavo per trasportare l'apparecchio, per trascinarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.
Se l'elettroutensile viene impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche letali.
Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.
5.3 Sicurezza delle persone
- Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.
- L'utilizzo di occhiali protettivi e di altri dispositivi di protezione individuale quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto o paraorecchi, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.
- Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.
- Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
- Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
- Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.
5.4 Uso attento e scrupoloso degli elettroutensili
Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.
Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.
- Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o prima di riporre l'elettroutensile. Queste precauzioni servono a prevenire l'avvio involontario dell'apparecchio.
- Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.
- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.
- Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.
- Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.
5.5 Uso e conservazione dell'apparecchio a batteria
- Ricaricare esclusivamente con il caricabatterie specificato dal fabbricante. Un caricabatterie indicato per un tipo di pacco batteria può comportare rischio di incendio se utilizzato con un altro.
- Utilizzare gli elettroutensili esclusivamente con i pacchi batteria specifici. L'uso di qualsiasi altro pacco batteria può provocare lesioni e incendi.
- Quando il pacco batteria non è in uso, tenerlo lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altro che possa mettere in contatto i due terminali. Cortocircuitare i terminali della batteria può provocare ustioni o incendi.
- Se la batteria viene maneggiata senza le dovute cautele, può fuoriuscire del liquido dal suo interno. Evitare il contatto con la pelle. In caso di contatto accidentale, sciacquare con acqua. In caso di contatto con gli occhi, sciacquare e rivolgersi a un medico. Il liquido fuoriuscito dalla batteria può provocare irritazioni o ustioni.
- Non utilizzare un gruppo batteria o un attrezzo che è danneggiato o modificato. Le batterie danneggiate o modificate possono avere reazioni imprevedibili con conseguente incendio, esplosione o rischio di lesioni.
- Non esporre il gruppo batteria o strumento a fuoco o temperatura eccessiva. L'esposizione al fuoco, o a temperature superiori a 130 °C, può causare esplosione.
- Seguire tutte le istruzioni di ricarica. Si consiglia di non caricare la batteria, o l'utensile, al di fuori del campo di temperatura specificato nelle istruzioni. Se la ricarica viene effettuata in modo improprio, o a temperature al di fuori del campo specificato, potrebbe danneggiare la batteria e aumentare il rischio di incendi.
5.6 Manutenzione
Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.
6 ISTRUZIONI DI SICUREZZA SPECIFICHE PER LA MACCHINA
- Mantenere le mani distanti dall'area di taglio e dalla lama. Mantenere l'altra mano sull'impugnatura ausiliaria o sulla scocca del motore. Se si afferra la sega con entrambe le mani non si corre il rischio di tagliarsi.
- L'apparecchio può essere utilizzato solamente per la sabbiatura a secco. L'infiltrazione di acqua all'interno aumenta il rischio di scosse elettriche.
- Tenere le mani distanti dall'area di taglio. Non introdurre le mani sotto al materiale da tagliare. Il contatto con la lama può provocare lesioni.
- Durante il taglio longitudinale, utilizzare una sponda o una guida a bordo diritto. Questo accorgimento migliora la precisione del taglio e riduce il rischio di inceppamento della lama.
- Durante il cambio di utensile indossare guanti protettivi. Gli utensili possono diventare molto caldi se utilizzati per periodi prolungati.
- Non utilizzare su materiali inumiditi (per esempio carte da parati) o su superfici umide. L'infiltrazione di acqua all'interno di un elettroutensile aumenta il rischio di scosse elettriche.
- Maneggiare raschiatori e lame con particolare cautela. Gli strumenti sono particolarmente taglienti. Pericolo di lesioni.
- Usare appositi rilevatori per escludere la presenza di condutture nascoste oppure rivolgersi per assistenza alla compagnia erogatrice locale. Il contatto con cavi elettrici può provocare incendi e scosse elettriche. Il danneggiamento di condutture del gas può provocare esplosioni. La rottura di tubi dell'acqua può recare danno all'edificio.
- Non trattare la superficie da lavorare con liquidi a base di solventi. Il riscaldamento dei materiali raschiati può far sprigionare vapori nocivi.
6.1 Cause del contraccolpo e prevenzione da parte dell'operatore:
POWXB40020 IT
- Il contraccolpo è una reazione improvvisa che si verifica quando la lama è schiacciata, incastrata o disallineata, provocando il rimbalzo incontrollato della sega dal pezzo da tagliare e verso l'operatore.
- Quando la lama resta schiacciata o incastrata nel solco che si richiude, la lama si blocca e la reazione del motore provoca il rapido rimbalzo dell'unità in direzione dell'operatore.
- Se le lame si deformano o si disallineano nel taglio, i denti del margine posteriore della lama possono intaccare la superficie superiore del legno, provocando la fuoriuscita della lama e il contraccolpo verso l'operatore.
Note: il contraccolpo è il risultato di un uso improprio dell'apparecchio e/o di procedure o condizioni operative non corrette e può essere evitato seguendo le precauzioni indicate di seguito.
- Mantenere salda la presa con entrambe le mani sulla sega e posizionare le braccia in modo da resistere alla forza del contraccolpo. Posizionarsi di lato alla sega ma non in linea con la lama.
- Quando la lama resta incastrata oppure si interrompe un taglio per qualsiasi ragione, rilasciare l'interruttore e trattenere la sega nel pezzo da tagliare senza muoverla fino a quando si sarà fermata completamente. Non tentare mai di rimuovere la sega dal pezzo da tagliare né di tirarla all'indietro fintanto che la lama è in movimento. In caso contrario potrebbe verificarsi un contraccolpo.
- Quando si riavvia la sega nel pezzo da tagliare, centrare la lama all'interno del solco e verificare che i denti non siano incastrati nel materiale.
- Ricorrere a supporti per sostenere pannelli di grandi dimensioni e ridurre il rischio che la lama resti schiacciata provocando un contraccolpo.
Non utilizzare lame danneggiate o non perfettamente affiliate. L'uso di lame non affiliate o montate in maniera non corretta determina solchi stretti che producono una frizione eccessiva e il rischio che la lama resti incastrata e subisca un contraccolpo.
- Le leve di bloccaggio della regolazione della profondità e dello smusso della lama devono essere ben serrate e fissate prima di effettuare il taglio. Se la regolazione della lama si sposta durante il taglio, è possibile che la lama resti incastrata e subisca un contraccolpo.
- Adottare particolare cautela in caso di utilizzo dell'apparecchio su pareti esistenti o altre superfici cieche. La parte sporgente della lama può infatti tagliare oggetti che potrebbero provocare contraccolpi.
7 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE
Utilizzare solamente batterie e caricatori compatibili con questo prodotto.
7.1 Batterie
- Non tentare mai di aprire per nessuna ragione.
- Non conservare in luoghi in cui la temperatura possa superare 40 °C.
- Caricare solo a temperatura ambiente compresa tra 4 °C e 40 °C.
- Per lo smaltimento delle batterie, seguire le istruzioni fornite nella sezione "Tutela dell'ambiente"
- Non cortocircuitare. Il contatto tra il polo positivo (+) e il polo negativo (-), diretto o attraverso il contatto accidentale con oggetti metallici, provoca il cortocircuito della batteria; il flusso di corrente intensa che ne deriva produce un aumento della temperatura che può provocare rotture o incendio.
POWXB40020 IT
- Non scaldare. Se le batterie vengono scaldate oltre 100 °C, i separatori ermetici e isolanti e altri componenti polimerici possono subire danni con conseguente fuoriuscita dell'elettrolito e/o cortocircuito interno che provoca un aumento di temperatura dannoso per la batteria. Non gettare le batterie nel fuoco per evitare il rischio di incendio, esplosione e/o intensa combustione.
- In condizioni estreme possono verificarsi fuoriuscite di elettrolito. In presenza di liquido sulla batteria, procedere come segue:
- Tamponare con cura il liquido con un panno. Evitare il contatto con la cute.
- In caso di contatto cutaneo o oculare, seguire le istruzioni riportate di seguito:
√ Sciacquare immediatamente con acqua. Neutralizzare con un acido leggero, per esempio succo di limone o aceto.
√ In caso di contatto con gli occhi, sciacquare abbondantemente con acqua pulita per almeno 10 minuti. Rivolgersi a un medico.
Pericolo di incendio! Evitare di cortocircuitare i contatti di una batteria scollegata. Non incendiare la batteria.
7.2 Caricabatterie
- Non tentare mai di caricare batterie non ricaricabili.
- Sostituire immediatamente eventuali cavi difettosi.
- Non esporre all'acqua.
- Non aprire il caricabatteria.
- Non introdurre oggetti nel caricabatteria.
Il caricabatteria è previsto esclusivamente per l'uso al chiuso.
8 MONTAGGIO
8.1 Montaggio di platorello / lama / spatola (Fig. 1)
Usare cautela con utensili affilati quali spatole, lame o taglierine.
- Liberare la piastra di bloccaggio (b) tirando completamente la leva di sbloccaggio rapido (1).
- Mantenere l'apertura della lama, platorello o spatola a montaggio rapido verso l'albero di uscita tra il fermo del coperchio (a) e la piastra di bloccaggio (b), spingere l'accessorio e applicarlo saldamente sui perni di posizionamento (c).
- Fissare portando la leva di sbloccaggio rapido (1) sulla posizione di bloccaggio come illustrato nella Fig. 1.
- Rimuovere l'accessorio seguendo la procedura inversa.
Nota: assicurarsi che lo strumento sia ben inserito. Gli strumenti collegati in maniera scorretta o non saldamente fissati in posizione possono staccarsi durante il funzionamento determinando un rischio per l'utilizzatore.
AVVERTENZA: non utilizzare accessori non concepiti per l'apparecchio.
AVVERTENZA: verificare che l'utensile/accessorio siano applicati saldamente. Se fissati in maniera errata o non salda, gli utensili/accessori possono staccarsi durante l'uso e costituire un rischio.
8.2 Montaggio/sostituzione della carta smeriglio
Con sistema di aggancio e rilascio veloce.
- Posizionare la carta smeriglio e premere manualmente.
- Premere brevemente ma con energia la carta smeriglio contro la superficie piana del platorello e accendere l'apparecchio.
-Questo accorgimento garantisce l'adesione e impedisce l'usura precoce. - Se la punta si è usurata, rimuovere la carta smeriglio, ruotarla di 120º e applicarla nuovamente, oppure sostituirla.
Nota: assicurarsi che lo strumento sia ben inserito. Gli strumenti collegati in maniera scorretta o non saldamente fissati in posizione possono staccarsi durante il funzionamento determinando un rischio per l'utilizzatore.
9 USO
9.1 Accensione/spegnimento (Fig. 2)
- spingere e far scorrere il pacco batteria nel vano della batteria, assicurarsi che la leva di rilascio sul lato posteriore della batteria scatti in posizione e che la batteria sia ben collegata prima di utilizzare lo strumento.
- Per accendere l'apparecchio: far scorrere l'interruttore ON/OFF (1) in avanti sulla posizione (I).
- Per spegnere l'apparecchio: far scorrere l'interruttore ON/OFF (1) indietro sulla posizione (O).
9.2 Caricamento del pacco batteria
Il pacco batteria dell'apparecchio viene fornito a basso livello di carica per prevenire qualsiasi problema. Pertanto prima di utilizzare l'apparecchio per la prima volta è necessario caricare la batteria.
Nota: la prima volta che vengono caricate, le batterie non raggiungono mai il livello massimo di carica. Al fine di caricarle completamente, sottoporle a più cicli di ricarica. La batteria deve essere caricata esclusivamente al chiuso.
Dopo il normale utilizzo occorre un ciclo di carica di circa un'ora per ricaricare completamente la batteria.
Durante il caricamento, il pacco batteria diventa leggermente caldo. Ciò è normale e non è indice di problemi.
Non esporre il caricabatterie a temperature estremamente basse o elevate. La temperatura ottimale è quella ambiente. Quando la batteria è completamente carica, scollegare il caricabatteria dalla rete di alimentazione e rimuovere la batteria.
Nota:
- Lasciar freddare completamente il pacco batteria prima di ricaricarlo.
- Esaminare il pacco batteria prima di ricaricarlo. Non ricaricare il pacco batteria se incrinato o con perdite.
9.2.1 Indicazioni per la ricarica (Fig. 3)
Collegare il caricatore alla presa elettrica:
■ Verde continuo: pronta per la carica.
■ Rosso continuo: in carica.
■ Verde continuo: carico.
Note: se la batteria non entra correttamente, scollegarla e. verificare che il pacco sia del modello appropriato per il caricabatteria in uso, come indicato nella tabella dei dati tecnici. Non caricare alcun altro pacco batteria o uno che non entri correttamente nel caricabatteria.
- Controllare frequentemente il caricatore e il pacco batteria mentre sono collegati.
- Scollegare il caricabatterie dall'alimentazione e scollegare il pacco batteria al termine delle operazioni.
- Permettere alla batteria di raffreddarsi completamente prima di utilizzarla.
- Conservare il pacco batteria e il caricatore in ambienti chiusi, fuori dalla portata dei bambini.
NOTA: se la batteria è calda dopo l'uso continuato nell'apparecchio, lasciarla raffreddare a temperatura ambiente prima di ricaricarla. Questo accorgimento ne prolungherà la durata.
NOTA: rimuovere il pacco batteria dal supporto caricabatteria aiutandosi con le dita, premere il pulsante di rilascio della batteria ed estrarre al tempo stesso la batteria.
9.3 Indicatore capacità della batteria (Fig. 3a)
Sul pacco batteria ci sono indicatori della capacità della batteria. È possibile controllare la capacità della batteria se si schiaccia il pulsante. Prima di usare la macchina, premere l'interruttore per accertarsi che la batteria sia abbastanza carica per funzionare correttamente.
I 3 LED mostrano il livello della capacità della batteria:
3 LED: Batteria completamente carica.
2 LED: Batteria carica al 60%.
1 LED: Batteria da ricaricare.
9.4 Inserimento e rimozione della batteria
AVVERTENZA: prima di qualsiasi regolazione, accertarsi che il trapano sia spento e con il selettore di direzione della rotazione in posizione centrale.
- Tenere l'utensile con una mano e il pacco batteria (6) con l'altra.
- Per eseguire l'installazione: spingere e far scorrere il pacco batteria nel vano della batteria, assicurarsi che la leva di rilascio sul lato posteriore della batteria scatti in posizione e che la batteria sia ben collegata prima di utilizzare lo strumento.
- Per eseguire la rimozione: Premere la leva di rilascio della batteria e contemporaneamente estrarre il pacco batteria.
POWXB40020 IT
9.5 Regolazione della velocità (Fig. 4)
L'apparecchio può essere regolato su 6 diverse velocità. La posizione "1" indica la velocità minima mentre la posizione "6" indica la velocità massima; è possibile selezionare le diverse velocità ruotando l'apposito selettore (4) tra la posizione "1" e la "6". Per ottimizzare l'efficienza di lavoro può essere necessario variare la velocità.
9.6 Suggerimenti per le applicazioni
9.6.1 Selezione dell'utensile accessorio
| Accessorio (Fig. 5) | Materiale |
| A: Lama di 32 mm | Legno, plastica, metallo, gesso e altri materiali morbidi. |
| B: Raschiatore di 52 mm | Indicato per l'eliminazione di vernice e moquette. |
| C: Platorello triangolare | Platorello abrasivo per fogli di carta abrasiva da 90x90x90. |
| D: Carte abrasive triangolari | Carte abrasive di grane diverse:4x 1203x 1803x 240 |
9.6.2 Tagli
Utilizzare esclusivamente lame non danneggiate ed in perfette condizioni. Lame deformate, non affiliate oppure danneggiate in altro modo possono rompersi.
Seguendo il procedimento di taglio dal centro possono essere lavorati solo materiali teneri con legno, lastre di carton gesso o simili!
Utilizzare esclusivamente lame non danneggiate ed in perfette condizioni. Lame deformate, non affiliate oppure danneggiate in altro modo possono rompersi.
Seguendo il procedimento di taglio dal centro possono essere lavorati solo materiali teneri con legno, lastre di carton gesso o simili!
Usare esclusivamente lame in perfette condizioni. Le lame piegate o non affiliate possono rompersi, compromettere la qualità del taglio o provocare contraccolpi. I tagli dal centro possono essere eseguiti solo su materiali morbidi come legno, pannelli di gesso, ecc.
9.6.3 Taglio
Utilizzare una lama per tagli a filo (o “lama e-cut”) per eseguire tagli precisi in aree anguste, in prossimità di bordi, dal centro o a filo rispetto a una superficie. È importante non forzare l’apparecchio durante il taglio a filo. Se si avvertono vibrazioni intense alle mani durante il taglio, significa che si sta esercitando una pressione eccessiva sull’apparecchio. Alleggerire la pressione e lasciar procedere l’apparecchio alla propria velocità.
9.6.4 Sabbiatura
- La velocità di asportazione del materiale e il risultato di sabbiatura dipendono in primo luogo dalla scelta della carta abrasiva, dalla frequenza degli impulsi orbitali e dalla pressione del contatto. Solo l'uso di carta abrasiva nuova garantisce buoni risultati di sabbiatura e una maggiore durata dell'apparecchio.
- Prestare attenzione a esercitare una pressione uniforme durante la sabbiatura. In tal modo si incrementa la durata della carta abrasiva.
- Una maggiore pressione di sabbiatura non migliora la capacità di sabbiatura ma sottopone l'apparecchio e la carta abrasiva a una maggiore usura.
■ Lavorare utilizzando l'intera superficie della carta abrasiva, non solo la punta.
9.6.5 Raschiatura
- Le lame per raschiatura sono indicate per la rimozione di vinile, smalto, strati di vernice, moquette, stucco e altri adesivi.
- Utilizzare una lama per raschiatura rigida per rimuovere materiali duri come la colla per pavimenti vinilici, moquette e mattonelle su superfici ampie.
- Utilizzare una lama per raschiatura flessibile (non fornita) per rimuovere materiali più morbidi come lo stucco.
10 PULIZIA E MANUTENZIONE
- Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore.
- Pulire regolarmente l'alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.
- Mantenere le aperture di ventilazione libere da polvere e sporcizia.
- Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata.
- Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.
Accertarsi che non penetri acqua all'interno dell'elettroutensile!
11 DATI TECNICI
| Modello N. | POWXB40020 |
| Tensione | 20 V CC |
| Numero di posizioni di altezza | 6 |
| Velocità in assenza di carico | 12 000-19 500 min-1 |
12 RUMORE
| Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) | |
| Livello di pressione acustica LpA | 82 dB(A) |
| Livello di potenza acustica LwA | 93 dB(A) |
ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).
Livello di vibrazione aw
4,4 m/s²
K = 1,5 ~m / s^2
13 GARANZIA
- Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell'acquisto da parte del primo utilizzatore.
POWXB40020 IT
- La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.
- Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.
- Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
- Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
■ Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.
- Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
- Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadequata o di un sovraccarico.
- Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
- L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
- I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.
- Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
■ Conservare lo scontrino come prova della data d'acquisto.
- L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.
14 AMBIENTE
Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l'ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.
15 DICHIARAZIONE DI CONFORMITÀ
Con la presente, VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che
Descrizione dell'apparecchio: Utensile multifunzione - alimentato a batteria
Marchio: PowerPlus
Numero articolo: POWXB40020
è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione.
Direttive europee (inclusi eventuali emendamenti fino alla data della firma):
2011/65/EU
2014/30/EU
2006/42/EC
Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):
EN62841-1: 2015
EN62841-2-4:2014
EN55014-1:2017
EN55014-2:2015
Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Il sottoscritto agisce in nome e per conto del CEO della società,
