BEDIENUNGSANLEITUNG POWX1341 PowerPlus

DE DEUTSCH UBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

ES ESPANOL TRADUCCION DEL MANUAL DE INSTRUCCIONES ORIGINAL

5.2 Elektrische verilgheit

5.3 Veiligkeit van Personen

10 TECHNISCHE GEGEVENS

Spanning / frequenta

220-240V/50Hz

Opgenomen vermogen

200W

Toerental onbelast

10.000 - 40.000 min-1

11 GELUID

1 BESTIMMUNGSGEMÄBE VERWENDUNG 3
2 BESCHREIBUNG DER TEILE (ABB. A) 3
3 VERZEICHNIS DES VERPACKUNGsinHALTS 3
4 ERKLÄRUNG DER SYMBOLE 4

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4
5.1 Arbeitsplatz 4
5.2 Elektrische Sicherheit 4
5.3 Sicherheit von Personen 5
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 5
5.5 Wartung 6
6 BESONDERE SICHERHEITSHINWEISE 6
6.1 Zusätzliche Sicherheitshinweise 7
7 MONTAGE
7.1 Einsatzwechseln (Abb. 1 & 2)
7.2 Zusätzlichen Handgriff (Abb. 3, 4 & 5)
7.3 Kleine Einsatzdirekt am Multifunktionsgerat anbringen 8
7.4 Einsatz (Bits) 8
7.4.1 Einsatzzum Schmirgeln und Schleifen (rund und konisch) 8
7.4.2 Einsatzzum Schmirlgeln und Schleifen (spitz) 8
7.4.3 Schleifen (Rolle) 8
7.4.4 Schleifstein 8
7.4.5 Polierscheiben 9
7.4.6 Trennscheibe 9
7.4.7 Schleifteller 9
7.5 Steinbohrer/Fräsaufsatz (Abb. 6, 7, 8, 9, 10 und 11)
7.6 Schraubstock mit Stativ und flexibler Welle (Abb. 12, 13, 14, 15, 16 und 17)....9
8 BEDIENUNG 10
8.1 Ein-/Aus-Schalter 10
8.2 Drehzahl einstellen (Abb. 18) 10
8.3 LED-Leuchte (Abb. 19) 10

9 REINIGUNG UND WARTUNG 10
9.1 Reinigung 10
10 TECHNISCHE DATEN 11
11 GERAUSCHEMISSION 11
12 KUNDENDIENST 11
13 LAGERUNG 11
14 GARANTIE 12
15 UMWELT 12
16 KONFORMITÄTSERKLÄRUNG 13

ROTIERENDES MULTITOOL 200W POWX1341

1 BESTIMMUNGSGEMÄBE VERWENDUNG

Dieses Multifunktionsgerät eignet sich zum Bohren, Fräsen, Gravieren, Polieren, Schneiden, Schleifen und Schmirgeln von Holz, Metall, Kunststoff und Stein. Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS!itte lesen Sie vor der Inbetriebnahme des Gerats zu Ihrereigenen Sicherheit theses Handbuch und die allgemeinen Sicherheitshinweise grundlich durch. Wenn Sie das Gerat Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Netzkabel

2. Spannfutter

3. Haken

4. Einstelltaste

5. Ein-/Aus-Schalter

6. LCD-Anzeige

7. Zugang zum Wechseln der Kohlebürsten

8. Spannffutter fur Einsatz

9. Schließknopf

10. Spannschlüssel

11. LED-Schalter

12. Flexible Welle (Flexwelle)

13. LED-Ring

14. Zusammenlichen Handgriff

3 VERZEICHNIS DES VERPACKUNGSHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Uberprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie dieseitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1 Multifunktionsgerat + Einsatze (Bits)
1 LED-Ring
1 Teleskoparm
1 Flexschlauch
1 Tischklemme
1 Kachelbohrführung
1 zusätzlichen Handgriff
1 Bedienungsanleitung
1 Inbusschlüssel

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

!	Warnhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.		Anweisungen vor dem Gebrauch des Geräts genau durchlesen.
CE	Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).		Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.
	Immer Schutzbrille/TRagen.		Handchuhe/TRagen

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lessen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen.itte haben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleucht haben. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerätarf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeitsen mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Gerats übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie jeder Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

POWX1341 DE

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verminder das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann这点 leicht zu Unfallen führen.
• Entfernen Sie vor dem Einsatz des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
• Vermeiden Sie jeder nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
• Tragen Sie immer geeignete Arbeitskreidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringn.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit nur dazu geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein oder ausschaltenlässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Geräts.
• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit thisem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

POWX1341 DE

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unseren Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE

Die in den Technischen Daten angegebene hochste Drehzahl des Geräts entspricht auch der hochsten Drehzahl beim Arbeiten mit der Schleifscheibe. Die Drehzahl des Geräts darf darauf die angegebene hochste Drehzahl der Schleifscheibe nicht übersteigen.
Die Auslegung der Schleifscheibe (Gröbe, Stärke usw.) muss den Technischen Daten für das Gerät entsprechen.
Die Schleifscheibe muss fest und sicher am Gerat angebracht werden. Verwenden Sie nie Reduzierunge oder Adapter, um die Schleifscheibe am Gerat zu befestigen.
Die Schleifscheiben sind gemäß den Vorgaben des Herstellers zu behandeln und zu lagern.
- Verwenden Sie das Gerät nicht für Arbeiten an Werkstücken, deren Stärke die angegebene höchste Materialstärke für die Schleifscheibe übersteigt.
- Setzen Sie Schleifscheiben nicht zum Entgraten ein.
- Wenn die Schleifscheibe am Gewinde der Treibwelle angebracht werden soll, muss diese Welle ein ausreichend langes Gewinde aufweisen. Die Welle muss ausreichend geschützt sein, sie darf mit der zu bearbeitenden Schleiffläche nicht in Berührung kommt.
- Prufen Sie die Schleifscheibe vor dem Einsatz auf etwaige Schäden. Mit einer gebrochenen, eingerissenen oder anderweitig beschädigten Scheibearficht nicht gearbeitet werden.
- Lassen Sie das Gerät vor der Arbeit 30 Sekunden lang ohne Last im Leerlauf laufen.
- Bei ungewöhnlichen Vibrationen oder bei Anzeichen für einen anderweitigen Defekt muss das Gerät sofort ausgeschaltet werden. Untersuchen Sie das Gerät und die Schleifscheibe gründlich, bevor Sie das Gerät erneut einschalten.
- Vermeiden Sie, dass Zündfunken andere Personen gefährden oder mit leicht entflammbaren Substanzen in Kontakt kommt konnen.
- Das Werkstück muss immer gut in einer Halterung angebracht oder ordnungsgemäß geklemmt sein. Berühren Sie die zu schneidende Fläche nicht mit den Händen.
- Tragen Sie bei der Arbeit immer eine Schutzbrille und einen Ohrenschutz. Tragen Sie bei Bedarf oder wenn dies vorgeschreiben ist auch weitere Schutzausrüstung wie z.B. eine Arbeitssschürze oder einen Sicherheitshelm.
Die Einsätze in Form von Rollen oder Spitzen müssen gemäß den Anweisungen des Herstellers am Gerät angebracht sein.
- Wenn der Schleifeinsatz mit Schutzscheiben (Blotter) gefelert wird, müssen diese Scheiben auch verwendet werden.
- Wenn das Gerät mit einer Schutzvorrichtung gefelwert wird, muss diese beim Arbeitsunbedingt angebracht sein.

POWX1341 DE

• Wenn Einsatz mit einem Gewinde an der Treibwelle angebracht werden, muss diese Gewinde lang genug ausgelegt sein, um sicher in der Aufnahme der Treibwelle befestigt zu werden.
  Die Luftungsschlitze des Geräts müssen immer frei sein, insbesondere bei Arbeiten in staubigen Bereichen. Wenn Staubablagerungen entfernt werden müssen, muss das Gerät zuerst von der Stromversorgung getrennt werden. Verwenden Sie zum Reinigen der Luftungsschlitze auf keinen Fall einen Gegenstand aus Metall, und achten Sie darauf, keine Teile im Inneren des Geräts zu beschädigen.
• Wenn die Stromversorgung oder die Leitungen nur unzureichend ausgelegt sind, können beim Starten des Geräts kurze Spannungsabfälle entstehen. Hierdurch kann die Funktion anderer elektrischer Geräte in Mitleidenschaft gezogen werden (flackernde Beleuchtung usw.). Wenn die Impedanz der Stromversorgung kleiner als 0,348 Ohm (Zmax) ist, durften solche Störungen nicht auftreten. (Bitte setzen Sie sich bei Bedarf thisbezüglich mit ihrem Stromversorger in Verbindung.)

6.1 Zusätzliche Sicherheitshinweise

Dieses Gerätarf nicht für Arbeiten an Leichtmetallen verwendet werden, bei denen der Anteil an Magnesium 80% übersteigt, Denn diese Metalle sind entflammbar.

Der Kopf des Geräts kann noch eine Zeit lang nach dem Ausschalten des Geräts nachlaufen.

An der Oberseite des Gerats befindet sich ein Schliebknopf zur Sicherung der Treibwelle. Diese Knopf darf bei laufendem Gerat nicht betätig werden.

Die Einsätze (Bits) müssen für die in den Technischen Daten angegebene Höchstgeschwindigkeit (hochste Drehzahl) ausgelegt sein.
- Die Einsätze müssen unbedingt gemäß den Anweisungen eingesetzt und befestigt werden.
- Es)dufenur vom HerstellergelieferteEinsätzeundAdapterverwendetwerden.
- WARNHINWEIS: Zündfunken können Personen verletzen und entflammbare Objekte entzüden!
- Tragen Sie immer eine Schutzbrille, einen Ohrenschutz und ggf. andere Schutzausrüstung wie z.B. Schutzhandschuhe, Sicherheitshelm usw.

7 MONTAGE

Vor dem Wechsel des Einsatzes das Gerät immer von der Stromversorgung trennen!

7.1 Einsatzwechseln (Abb. 1 & 2)

Kleine Einsätze, wie z.B. Schleifsteine oder Trennscheiben, konnen direkt am

Multifunktionsgerat angebracht werden.

Bei Bedarf konnen diese Einsätze auch mit der Flexwelle verbunden werden.

7.2 Zusätzlichen Handgriff (Abb. 3, 4 & 5)

• Den Ring durch Drehen gegen den Uhrzeigersinn entfernen.
• Den zusätzlichen Handgriff über dem Schraubgewinde anbringen, und den Griff mit dem zusätzlichen (kleineren) Ring befestigen, indem dieser im Uhrzeigersinn festgezogen wird.

7.3 Kleine Einsatzde direkt am Multifunktionsgerät anbringen

• Bei gedrücktem Schließknopf den Griff des Spannfurters etwas drehen, bis der Knopf einrastet.
  Den Schliebknopf NICTH betätigten, wenn das Gerät noch lauft.
• Wenn sich der Griff des Spannfurters nicht von Hand lösen{lsst,itte den kilenen Spannschlussel verwenden.
• Den Einsatz wechseln und sichere befestigen. Aus dem Spannfutter als Veränderung herausfuhrende Treibwellen führen zu unruhigem Lauf und Vibrationen.
• Den Griff des Spannffutters festziehen. Zum Wechseln des Spannffutters den Griff abnehmer und das Spannffutter austauschen.

7.4 Einsatz (Bits)

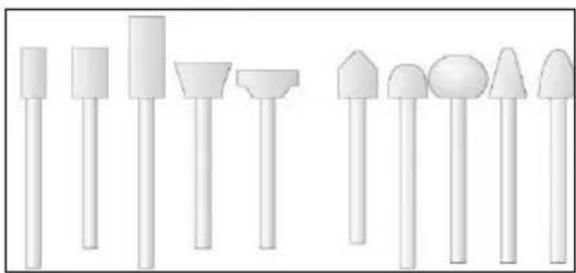

7.4.1 Einsatzze zum Schirgeln und Schleifen (rund und konisch)

Anwendungen: Schärfen, Entgraten, Rost entfernen, Friesen und Formen
- Hinweis: Die Einsätze zum Schleifen und Schmirlgeln mit einem Honstein reinigen und scharfen.

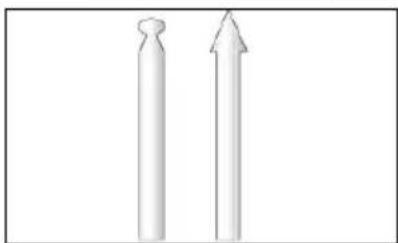

7.4.2 Einsatzzum Schirgeln und Schleifen (spitz)

• Anwendung: Zum Feinschleifen und Feingravieren von diversen Materialien
• Hinweis: Metall mit geringer Drehzahlbearbeiten, wie bei Hartholz vorgehen.
• Kunststoffe ebenfalls mit niedriger Drehzahlbearbeiten, weil das Material sonst durch Hitzeinwirkung schmelzen kann.
• Ruhigeres Arbeiten mit weniger Vibrationen bei higherer Drehzahl.

7.4.3 Schleifen (Rolle)

• Anwendungen: Schmirgeln, Glätten und Formen von Holz und Fiberglas

7.4.4 Schleifstein

• Anwendung: Reinigen und Formen

7.4.5 Polierscheiben

• Anwendung: Polieren und Schleifen von Metallen
• Achtung! Immer nur mit den Seiten der Scheiben polieren. Der Kopf des Schleifsteins hinterlässt Kratzer und Grate am Werkstück.

7.4.6 Trennscheibe

• Anwendung: Schneiden oder Schlitzen von Bolzen, Schrauben, Blechen sowie dünnen Materialien aus Holz oder Kunststoff

7.4.7 Schleifteller

• Anwendung: Schmirgeln und Schleifen, Glätten und Formen von Holz und Fiberglas

7.5 Steinbohrer/Fräsaufsatz (Abb. 6, 7, 8, 9, 10 und 11)

• Den Ring durch Drehen gegen den Uhrzeigersinn entfern.
• Den Bohrer bzw. den Fraser einsetzen (nicht im Lieferumfang enthalten).
  Den Frasaufssatz an das Gerat schrauben.
  Die Arbeitstiefe these Zubehörkann eingestellt werden, indem die Flügelmutter losgedreht wird, der Fräsaufsatz nach vorn oder nach hinten zur gewündsten Position bewegt wird und anschließend die Flügelmutter wieder festgezogen wird.
• Wenn die Maßanzeige des Fräsaufsatzes auf 20 steht, und die Spitze des Bohrs bzw. Frärsers genau 20 mm aus dem Aufsatz ragt, kann die Maßanzeige dazu genutzt werden, die richtige Arbeitstiefe einzustellen.
• Wenn man mitten im Werkstück beginnen will (Locharbeit), wird das Gerät mit dem Frästeil schräg am Werkstück angesetzt, so dass die Spitze des Zubehörs auf den gewünschten Anfangspunkt zeigt. Anschließlich das Gerät einschalten, an das Werkstück führen und langsam aufrichten, bis das Gerät senkrecht auf das Werkstück zeigt.

7.6 Schraubstock mit Stativ und flexibler Welle (Abb. 12, 13, 14, 15, 16 und 17)

• Wenn der Schraubstock mit dem Stativ an einer Arbeitsbank angebracht wird, kann das Gerät mit dem am Handgriff befindlichen Bügel aufgehängt werden.
• Mit der flexiblen Welle können Stellen erreicht werden, die mit dem Gerät selbst sonst nicht erreicht werden konnen.
• Das Stativ wie in der Abbildung dargestellt montieren. Die Höhe des Stativs kann am Rohrauszug eingestellt werden. Zum Feststellen das Rohr drehen.
  Den Ring des Gerats losdrehen und aufbewahren.

POWX1341 DE

Die innere Antriebswelle der flexiblen Welle etwas nach auBen ziehen und in das Spannfutter des Gerats einsetzen
Die Schraubhülse der flexiblen Welle über das Schraubgewinde des Geräts schieben.
- Einen Metallstab (z.B. Inbusschlüssel) durch die Öffnung am Ende der flexiblen Welle stecken, und langsam am Bohrkopf drehen, bis die Öffnung im Gehäuse und die Welle des Bohrkopfs übereinstimmen und der Inbusschlüssel eingesteckt werden kann. Der Bohrkopf ist dann blockiert.
- Ein Spannfutter im Bohrkopf auf dieselbe Weise wie beim Gerät (Multi Tool) anbringen.
AnschlieBend das gewünschte Zubehörteil auf thiselbe Weise wie beim Gerät anbringen.

8 BEDIENUNG

8.1 Ein/Aus-Schalter

Die auf dem Typenschild des Geräts angegebene Voltzahl muss mit der Spannung der Stromversorgung übereinstimmen!

Einschalten: Ein-/Aus-Schalter auf I stellen.
Ausschalten: Ein-/Aus-Schalter auf 0 stellen

8.2 Drehzahl einstellen (Abb. 18)

Die Drehzahl des Multifunktionsgerats lassst sich stufenlos einstellen. Beginnen Sie immer mit geringer Drehzahl, und steigern Sie dann die Leistung auf die gewünschte Geschwindigkeit.

“+” Geschwindigkeit erhöhen
- "Geschwindigkeit verringn

8.3 LED-Leuchte (Abb. 19)

• Wenn der Arbeitsbereich nicht gut ausgeleucht ist, schalten Sieitte die LED-Leuchte ein.
• Um die LED-Funktion zu benutzen,itte den Ring auf von der Maschine abnehmen und durch den LED-Bing ersetzen.
• Betätigen Sie dazu den LED-Schalter (6).

9 REINIGUNG UND WARTUNG

WARNHINWEIS: Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose halten.

9.1 Reinigung

• Halten Sie die Luftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jeder Einsatz.
• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
• Wenn der Schmutz nicht abgeht, verwenden Sieitte ein mit Seifenwasser befeuchtetes weiches Tuch.

Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! These Lösemittel können die Kunststoffe beschädigen.

10 TECHNISCHE DATEN

Spannung/Frequenz	220-240 V / 50 Hz
Leistungsaufnahme	200 W
Drehzahl ohne Last	10.000-40.000 U/Min.

11 GERAUSCHEMISSION

Gerauschemissionswerte nach den einschlögigen Normen gemessen. (K=3)

Schalldruckpegel LpA	82 dB(A)
Schalleistungspegel LwA	93 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration):

3,5 m/s²

K = 1,5 m/s²

12 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Anschlusskabel (oder der Netzstecker) beschädigt ist, muss es durch ein spezielles Anschlusskabel ersetzt werden, das über unseren Kundendienst erhältlich ist. Der Austausch des Anschlusskabels darf nur von unserem Kundendienst (siehe letzte Seite) oder von einem Spezialisten (qualifizierter Fachbetrieb) vorgenommen werden.

13 LAGERUNG

• Das gesamte Gerät und das Zubehör müssen gründlich gereinigt werden.
• Das Gerät immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten konnen.
• Das eingelagerte Gerät vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Das Gerät nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich Dort Feuchtigkeit ausbilden kann.

14 GARANTIE

• Wir gewähren auf these Produktine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• These Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegerate, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfallen oder Abänderungen; und auch nicht die Transportkosten.
• Schaden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfls nicht unter diese Garantie.
• Wir lehnen jeder Haftung für Verletzungen ab, die infolge des unsachgemäßigen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführrt werden.
  Weitere Informationen erhalten Sie unter der Tel.-No: 00 32 3 292 92 90
  Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei dess, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
• Schaden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermaßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzahlung erhebt keinen Anspruch auf Vollständigkeit.
• Wenn wir einem Garantieverlangen nachkommen, verlangert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
• Altgeräte oder Alteile, die im Rahmen der Garantiarbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
• Wir behalten uns das Recht vor, ein Garantieverlangen zusückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gegflect wurde (unzureichende Reinigung der Luftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
  -itte haben Sie ihren Kaufbeleg gut auf, Denn er gilt als Nachweis des Kaufdatumss.
  Das Gerät ist im Garantiefall dem Handler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zureckzugegeben.

15 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Die Alteile des Gerats dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen halten.itte erkundigen Sie sich bei der ortlichen Behörde oder beim Vertragshändler über das Recycling.

Hiermit erklaren wir, VARO N.V., Vic. Van Rompuy N.V. Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Rotierendes Multitool

Marke: POWERplus

Modell-No: POWX1341

den grundlegenden Anforderungen und anderen einschlagigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich etwaiger Änderungen):

2011/65/EU

2006/42/EC

2014/30/EU

Europäische harmonisierte Normen (einschließlich etwaiger Änderungen):

EN60745-1:2009

EN60745-2-23:2013

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Der Unterzeichner handelt im Name der Geschäftsführung des Unternehmens,

Philippe Vankerkhove
Zulassungsabteilung - Compliance Manager
24/08/2022, Lier - Belgium

EU-direktiver (inkludert eventuelle endringer):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske, harmoniserte standarder (inkludert eventuelle endringer):

EN60745-1:2009

EN60745-2-23:2013

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

EU-direktiver (herunder eventuelle tillaeg):

2011/65/EU

2006/42/EC

2014/30/EU

Europaeiske harmoniserede standarder (herunder eventuelle tillaeg):

EN60745-1:2009

EN60745-2-23:2013

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

7.2 Extra handtag (Fig. 3, 4 & 5)
