BRUKSANVISNING POWX1341 PowerPlus

5.4 Användning och skötsel av elektriska verktyg ....................................................... 5

7.3 Isättning av små verktyg direkt i multiverktyget ..................................................... 7

7.6 Skruvstycke med stöd och flexibel axel (Fig. 12, 13, 14, 15, 16 & 17) .................... 9

Multiverktyget är avsett för borrning, fräsning, gravering, polering, skärning, putsning och slipning av trä, metall, plast och sten. Lämpar sig inte för professionellt bruk. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A)

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1 multiverktyg + tillbehör 1 LED-ring 1 utdragbar arm 1 flexibelt rör 1 bordsklämma 1 guide för borrning i kakel 1 extra handtag 1 användarhandbok 1 sexkantsnyckel Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWX1341 SV Copyright © 2023 VARO S i d a | 4 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Studera bruksanvisningen före användning.

Uppfyller kraven i tillämpliga europeiska direktiv.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej.

Obligatoriskt att bära skyddsglasögon.

Bär handskar 5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.POWX1341 SV Copyright © 2023 VARO S i d a | 5 www.varo.com

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.POWX1341 SV Copyright © 2023 VARO S i d a | 6 www.varo.com

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 SÄRSKILDA SÄKERHETSFÖRESKRIFTER

• Kontrollera att högsta varvtal som anges på slipskivan överensstämmer med verktygets högsta varvtal. Verktygets högsta varvtal får inte vara högre än det för slipskivan angivna.

• Kontrollera att slipskivans storlek överensstämmer med verktygets specifikationer.

• Kontrollera att slipskivan monterats och fastgjorts korrekt. Använd inte reduceringsringar eller adapters för att få slipskivan att passa ordentligt.

• Hantera och förvara slipskivor enligt leverantörens anvisningar.

• Använd inte verktyget för att slipa arbetsstycken med en maximal tjocklek överstigande slipskivans maximala slipdjup.

• Använd inte slipskivor för avgradning.

• När slipskivor måste monteras på drivaxelns gängor, kontrollera att axeln har tillräckligt med gängor. Se till att axeln är tillräckligt skyddad och att den inte kommer i kontakt med slipytan.

• Före användning, kontrollera att slipskivan inte har några skador. Använd inte slipskivor som är spruckna, uppfläkta eller på annat sätt skadade.

• Före användning, låt verktyget gå på tomgång under en halv minut.

• Stäng omedelbart av verktyget i händelse av onormala vibrationer eller om någon annan defekt uppträder. Undersök noga verktyget och slipskivan innan verktyget åter startas.

• Se till att gnistor inte är till fara för någon eller att de kommer i kontakt med lättantändliga ämnen.

• Se till att arbetsstycket har tillräckligt stöd eller är fastspänt. Håll händerna borta från den yta som ska bearbetas

• Bär alltid skyddsglasögon och hörselskydd. Om så önskas eller vid behov kan också annan personlig skyddsutrustning användas som skyddsförkläde eller skyddshjälm.

• Se till att roterande och penetrerande tillbehör monterats i överensstämmelse med tillverkarens anvisningar.

• Se till att läskblock används då de tillhandahålls med bundna slipprodukter och vid behov.

• Om verktyget levereras med en skyddsanordning använd aldrig verktyget utan denna skyddsanordning.

• För roterande tillbehör som är avsedda att monteras med en gänga, se till att gängan i tillbehöret är går tillräckligt djupt för att ta emot axelns längd.

• Se till att ventilationsöppningarna hålls rena vid arbeten under dammiga förhållanden. Om det skulle bli nödvändigt att avlägsna damm, dra först stickproppen ur eluttaget (använd inte metallföremål att göra rent med) och undvik noga att skada inre komponenter.

• På grund av bristfälligheter i det elektriska nätet kan korta spänningsfall uppträda då utrustningen startas. Detta kan inverka på annan utrustning (belysningen kan blinka t.ex.). Om nätimpedansen Zmax är <0,348 Ohm, behöver inte sådana störningar befaras. (Vid behov, kontakta den lokala leverantören för ytterligare information.)

6.1 Extra Säkerhetsinstruktioner

Använd inte verktyget på lättmetall med ett innehåll av magnesium överstigande 80 %, eftersom denna typ av metall är antändbar. Huvudet och påsatta tillbehör kan fortsätta att rotera efter det att maskinen stängts av. På maskinens ovansida sitter en spindellåsknapp. Denna får aldrig tryckas in medan maskinen är igång.POWX1341 SV Copyright © 2023 VARO S i d a | 7 www.varo.com

• Kontrollera att de tillbehör som ska användas passar för det högsta varvtal som anges under tekniska data.

• Se noga till att tillbehören är isatta enligt de givna anvisningarna.

• Använd endast tillbehör och adapters som tillhandahålls av tillverkaren.

• Se noga till att gnistor inte kan träffa någon eller antända brännbart material.

• Bär alltid skyddsglasögon, hörselskydd och vid behov annan skyddsutrustning, som arbetshandskar, skyddshjälm, osv. Arbetshuvudet kan fortsätta att rotera efter det att verktyget är avstängd. På den övre sidan av verktyget finns en spindellåsknappen. Tryck inte på spindellåsknappen medan verktyget är igång. 7 MONTAGE Dra alltid stickproppen ur eluttaget innan ett tillbehör monteras.

7.1 Byte av verktygsinsatser (Fig. 1 & 2)

Små verktygsinsatser som slipstenar och kapskivor kan sättas direkt på multiverktyget. Vid behov kan dessa verktyg också sättas på den böjliga drivaxeln.

7.2 Extra handtag (Fig. 3, 4 & 5)

• Ta bort ringen genom att vrida den moturs.

• Montera extrahandtaget över gängan och gör fast det med den extra (mindre) ringen genom att vrida den medurs.

7.3 Isättning av små verktyg direkt i multiverktyget

• Vrid chuckgreppet något samtidigt som låsknappen hålls nertryckt tills låsknappen greppar.

• Tryck aldrig ner på låsknappen medan verktyget är igång.

• Om chuckgreppet inte kan lossas för hand, använd den lilla fasta nyckeln.

• Byt det isatta verktyget. Dra alltid åt de isatta verktygen så mycket som möjligt. Skaft som sticker ut från spännchucken kan orsaka slirning eller skevning.

• Dra åt chuckgreppet. För att byta spännchuck, avlägsna chuckgreppet och byt chucken.

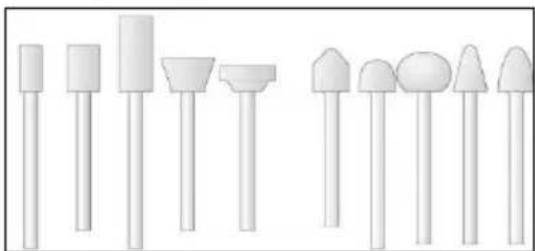

• Användning: Vässning, gradning, avlägsnande av rost, avjämning.

• Tips: Rengör och avjämna slipstiften med slipstenen.

• Användning: För fin gravering på olika material.

• Tips: Arbeta på metall med lågt varvtal som om det vore hårt trä.

• Plast måste bearbetas med lågt varvtal på grund av dess tendens att smälta under graveringen.

• Användning: Slipning, polering och avjämning av trä och fiberglas.

• Användning: Rengöring och avjämning av slipstenar.

• Användning: Polering av metall och slipstenar.

• OBS! Polera endast med sidorna på skivan. Stenens huvud lämnar repor på arbetsstycket.

• Användning: Kapning eller skärning av bultar, skruvar, plåt, tunt trä och plast.

• Användning: Slipning, polering och avjämning av trä och fiberglas.

7.5 Speciell hållare för stenborrning/fräsning (Fig. 6, 7, 8, 9, 10 & 11)

• Ta bort ringen genom att vrida den moturs.

• Sätt i ett borr- eller fräsverktyg (ingår inte).

• Skruva den speciella hållaren på maskinen.POWX1341 SV Copyright © 2023 VARO S i d a | 9 www.varo.com

• Borr- eller fräsverktygets arbetsdjup kan ställas in genom att lossa hållarens vingmutter. Flytta hållaren framåt eller bakåt för att ställa in önskat arbetsdjup på hållarens skala. Gör sedan fast vingmuttern igen.

• När hållarens skala har ställts in på 20 och borr- eller fräsverktygets spets sticker ut exakt 20 mm från den speciella hållaren, kan skalan i fortsättningen användas för att ställa in exakt arbetsdjup.

• För att börja på en exakt punkt på arbetsytan, markera ett hål eller spår som startpunkt. Luta därefter maskinen mot arbetsytan, med spetsen på det isatta tillbehöret riktat mot startpunkten. Starta maskinen, med spetsen på tillbehöret riktad mot startpunkten, och res sakta upp maskinen tills den pekar vertikalt mot arbetsytan.

7.6 Skruvstycke med stöd och flexibel axel (Fig. 12, 13, 14, 15, 16 & 17)

• Genom att montera skruvstycket med stöd på en arbetsbänk, kan multiverktyget hängas upp med hjälp av fästet på handtaget.

• Med den flexibla axeln kan maskinen ställas om så att den kan nå platser som annars inte kan nås med multiverktyget.

• Stödet monteras enligt bilden. Stödets höjd kan justeras med hjälp av teleskopröret. Ställ in önskat läge genom att vrida på teleskopröret.

• Ta bort ringen från multiverktyget och förvara den på ett säkert ställe.

• Dra ut den flexibla axelns inre drivaxel och sätt den i spännhylsan på multiverktyget.

• Skjut den flexibla axelns koppling över gängan på multiverktyget.

• För att blockera borrhuvudet i andra änden på den flexibla axeln, så att en spännhylsa kan skruvas på, vrid den flexibla axelns borrhuvud långsamt tills höljets hål är i linje med borrhuvudets axel. En metallstång (till exempel den medföljande sexkantsnyckeln) kan nu sättas genom hålet för att blockera borrhuvudet.

• Montera en spännhylsa på den flexibla axelns borrhuvud på samma sätt som på multiverktyget.

• Därefter kan det tillbehör som ska användas monteras i spännhylsan på samma sätt som på multiverktyget. 8 DRIFT

Kontrollera alltid att nätspänningen överensstämmer med vad som står angivet på märkplåten.

• Igångsättning: ställ strömbrytaren i läge I.

• Avstängning: ställ strömbrytaren i läge O.

8.2 Inställningen av varvtal (Fig. 18)

• Multiverktygets varvtal är steglöst reglerbart. Börja alltid från det lägsta varvtalet och öka sedan varvtalet till den önskade nivån.

• “+” anger det högre varvtalet.

• “-” anger det lägre varvtalet.

8.3 LED-belysning (Fig. 19)

• Om arbetsplatsen är dåligt upplyst kan LED-belysningen sättas på.

• För att kunna använda LED-funktionen, måste ringen bytas ut mot LED-ringen.

• LED-belysningen tänds genom att trycka på LED-knappen (6).POWX1341 SV Copyright © 2023 VARO S i d a | 10 www.varo.com

9 RENGÖRING OCH UNDERHÅLL

Obs! Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget.

• Håll maskinens ventilationsspringor rena så att motorn inte överhettas.

• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.

• Håll ventilationsspringorna fria från damm och smuts.

• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten. Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar. 10 TEKNISKA DATA Spänning/frekvens 220-240 V / 50 Hz Effekt 200 W Varvtal utan belastning

10.000 – 40.000 min-1

11 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 82 dB(A) Ljudeffektnivå LwA 93 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) 3,5 m/s² K = 1,5 m/s² 12 SERVICEVERKSTAD

• Om strömbrytaren skadats ska den repareras av återförsäljarens reparationsverkstad.

• Om nätsladden (eller nätkontakten) skadats måste den bytas ut mot en speciell nätsladd (nätkontakt) som kan erhållas från återförsäljarens kundtjänst. Byte av nätsladden får endast ske genom återförsäljarens kundtjänst (se sista sidan för adresser) eller av kvalificerat fackfolk. 13 FÖRVARING

• Före förvaring, rengör grundligt hela maskinen och alla tillbehör.

• Maskinen ska förvaras utom räckhåll för barn, i en stadig och säker position, i en torr och tempererad omgivning, vid varken för hög eller för låg temperatur.

• Skydda apparaten mot direkt ljus. Förvara den om möjligt i mörker.

• Inneslut inte apparaten i påsar av nylon eftersom fukt lätt ansamlas i dessa.POWX1341 SV Copyright © 2023 VARO S i d a | 11 www.varo.com 14 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade, …)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser. Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.POWX1341 SV Copyright © 2023 VARO S i d a | 12 www.varo.com

16 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att, Produkt: ROTERANDE MULTIVERKTYG Varumärke: POWERplus Modell: POWX1341 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive ändringar om detta är tillämpligt): 2011/65/EU 2006/42/EC 2014/30/EU Europeiska harmoniserade standarder (inklusive ändringar om detta är tillämpligt): EN60745-1 : 2009 EN60745-2-23 : 2013 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove Tillämpningsansvarig - Registrerings- och regelfrågor 24/08/2022, Lier - BelgiumPOWX1341 FI Copyright © 2023 VARO S i v u | 1 www.varo.com
