BRUKSANVISNING POWX1347MC PowerPlus

5.4 Användning och skötsel av elektriska verktyg .................................................... 4

7.2 Påsättning och byte av slippapper ....................................................................... 6

8.1 Igångsättning och avstängning (Fig. 5) ................................................................ 6

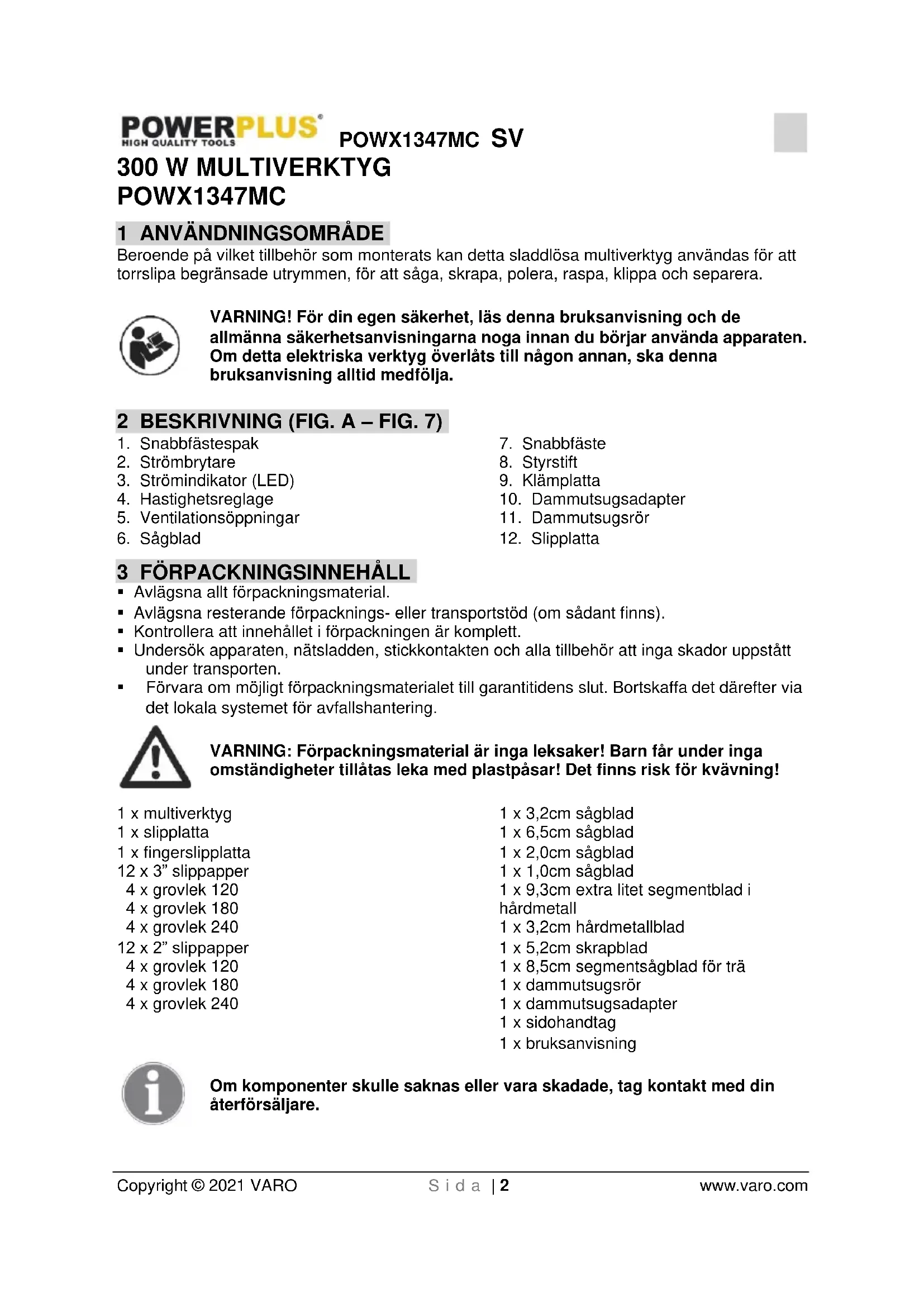

Beroende på vilket tillbehör som monterats kan detta sladdlösa multiverktyg användas för att torrslipa begränsade utrymmen, för att såga, skrapa, polera, raspa, klippa och separera. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A – FIG. 7)

4. Hastighetsreglage

5. Ventilationsöppningar

Avlägsna allt förpackningsmaterial. Avlägsna resterande förpacknings- eller transportstöd (om sådant finns). Kontrollera att innehållet i förpackningen är komplett. Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten. Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1 x multiverktyg 1 x slipplatta 1 x fingerslipplatta 12 x 3” slippapper 4 x grovlek 120 4 x grovlek 180 4 x grovlek 240 12 x 2” slippapper 4 x grovlek 120 4 x grovlek 180 4 x grovlek 240 1 x 3,2cm sågblad 1 x 6,5cm sågblad 1 x 2,0cm sågblad 1 x 1,0cm sågblad 1 x 9,3cm extra litet segmentblad i hårdmetall 1 x 3,2cm hårdmetallblad 1 x 5,2cm skrapblad 1 x 8,5cm segmentsågblad för trä 1 x dammutsugsrör 1 x dammutsugsadapter 1 x sidohandtag 1 x bruksanvisning Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWX1347MC SV Copyright © 2021 VARO S i d a | 3 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen: 5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor. Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor. Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna. Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga. Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad. Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar. Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar. När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar. Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

Anger risk för person- eller maskinskada.

Studera bruksanvisningen före användning.

Bär hörselskydd. Bär ögonskydd.

Uppfyller kraven i tillämpliga europeiska direktiv.

Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador. Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador. Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor. Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador. Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer. Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar. Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare. Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras. Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas. Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare. Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg. Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra. Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.POWX1347MC SV Copyright © 2021 VARO S i d a | 5 www.varo.com

6 VERKTYGSSPECIFIKA SÄKERHETSANVISNINGAR

Använd elverktyget endast för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt. Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada. Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Undvik oavsiktlig påkoppling. Kontrollera att strömställaren är i frånslaget läge innan batterimodulen sätts in. Att bära elverktyget med fingret på strömställaren eller att sätta in batterimodulen i påkopplat elverktyg kan leda till olyckor. Öppna inte batterimodulen. Detta kan leda till kortslutning. Skydda batterimodulen mot hög värme som t.ex. längre solbestrålning och eld. Explosionsrisk föreligger. I skadad eller felanvänd batterimodul kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Från ett defekt batteri kan vätska rinna ut och väta föremål i närheten. Kontrollera berörda delar. Rengör eller byt ut dem vid behov. Använd batteriet endast med elverktyget. Detta skyddar batteriet mot farlig överbelastning. Använd skyddshandskar vid byte av insatsverktyg. Insatsverktygen värms upp under en längre användning. Använd inte skavkniven på fuktigt material (t.ex. tapeter) och inte heller på fuktigt underlag. Om vatten tränger in i ett elverktyg ökar risken för en elstöt. Behandla inte arbetsytan med vätskor som innehåller lösningsmedel. När materialet vid skrapning värms upp kan giftiga ångor uppstå. Var ytterst försiktig vid hantering av skavkniv. Verktyget är mycket vasst och risk finns för kroppsskada. 7 MONTAGE VARNING: Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna. Ta ut verktyget ur förpackningen. Sätt inte stickkontakten i eluttaget innan verktyget är färdigmonterat.

7.1 Montering av slipplatta / sågblad / skrapblad (Fig. 1)

VARNING: Före montering och justering dra alltid stickkontakten ur eluttaget. Var försiktig med vassa verktyg som skrapblad, sågblad och skärblad. 1 Lossa snabbfästet (7) genom att helt fälla upp snabbfästespaken (1). 2 Vrid snabbfästespaken moturs tills klämplattan frigörs.POWX1347MC SV Copyright © 2021 VARO S i d a | 6 www.varo.com 3 Skjut snabbytestillbehöret, sågblad, slipplatta, skrapblad, etc., på drivspindeln som sitter mellan klämplattan (9) och snabbfästet (7). Skjut fast tillbehöret och se till att det sitter ordentligt på styrstiften (8). Se till att klämplattan placeras rätt i sin hållare på maskinen, annars går det inte att vrida på snabbfästespaken. 4 För att åter göra fast klämplattan och tillbehöret, vrid snabbfästespaken (1) medurs. 5 Var noga med att snabbfästespaken dras åt tillräckligt. 6 Fäll ned snabbytespaken och vrid den tills den är precis ovanför sin hållare. 7 Fäll in snabbfästespaken i sin hållare. 8 För att ta bort tillbehöret, förfar på motsatt sätt. VARNING: Detta verktyg är utrustat med snabbytes tillbehör, använd inga andra tillbehör. VARNING: Kontrollera att tillbehöret sitter stadigt och säkert. Felaktiga eller inte ordentligt fastsatta tillbehör kan lossna under användning och ge upphov till personskador.

7.2 Påsättning och byte av slippapper

Slippappren fästs med kardborrefästning. Tryck fast slippappret på slipplattan med handen. Tryck slippappret kort men kraftigt mot den plana ytan på slipplattan. Starta maskinen, Säkerställer god vidhäftning och motverkar att slippappret slits ut i förtid. Om slippappret blivit slitet, lossa och vrid det 120º eller byt det.

7.3 Montering av dammutsug (Fig. 4)

Dammutsugsadaptern (10) skruvas fast på den nedre delen av maskinen. Observera att skruven måste vara på den nedre delen av dammutsugsadaptern, på detta sätt kan den fint och försiktigt skruvas i skruvhålet. Därefter ansluts dammutsugsröret (11) till damm utsugsadaptern. Skjut in röret i adaptern. Rörets riktning kan lätt justeras genom att vrida det i den önskade riktningen. 8 DRIFT

8.1 Igångsättning och avstängning (Fig. 5)

Kontrollera först att kabeln och stickkontakten inte har skador. Sätt stickkontakten i eluttaget. Igångsättning: skjut strömbrytaren (2) framåt till (I)-läget. Avstängning: skjut strömbrytaren bakåt till (O)-läget.

8.2 Inställning av hastighet (Fig. 6)

Verktyget kan ställas in på sex olika hastighetslägen. Läget "1" anger den lägsta och läget "6" den högsta hastigheten. Hastigheten ställs in på läge "1" till ”6” med hastighetskontrollen (4). Operatören kan behöva justera hastigheten för att uppnå bättre arbetseffektivitet.POWX1347MC SV Copyright © 2021 VARO S i d a | 7 www.varo.com

8.3.1 Val av insatsverktyg

Tillbehör (Fig. 7) Material A: 3,2cm Sågblad Lämpligt för trämaterial, plast, metall, gips och andra mjuka material B: 6,5cm sågblad Lämpligt för trämaterial, plast, metall, gips och andra mjuka material C: 2,0cm sågblad Lämpligt för trämaterial, plast, metall, gips och andra mjuka material D: 1,0cm sågblad Lämpligt för trämaterial, plast, metall, gips och andra mjuka material E: 8,5cm Segmentblad Lämpligt för trämaterial, plast, metall, gips och andra mjuka material F: 5,2cm Skrapblad Lämpligt för borttagning av färg och mattor G: 9,3cm Segmentblad av hårdmetall Skär spår i gips, puts, lättbetong och liknande material H: 3,2cm Härdmetallblad Skär spår i gips, puts, lättbetong och liknande material I: Triangulär slipplatta Slipplatta för 90x90x90 mm slippapper. J: Triangulära slippapper Slippapper i olika grovlekar:

Använd endast oskadade, felfria sågblad. Deformerade, slöa eller på annat sätt skadade sågverktyg kan brista. Det är endast tillåtet att använda instickssågning i mjuka material såsom trä, gipskartong etc. Före sågning i trä, spånskivor, byggnadsmaterial, etc., kontrollera att materialet inte innehåller några främmande föremål som spikar, skruvar, eller liknande. Om så skulle vara fallet, avlägsna dessa eller använd sågklingor för metall.

Avverkningseffekten och slipbilden bestäms främst av valt slippapper, förvald oscillationsfrekvens och anliggningstrycket. Endast felfria slippapper ger gott slipresultat samtidigt som de skonar elverktyget. Slippapperen kan användas under en längre tid om slipning sker med jämnt anliggningstryck. Ett kraftigt ökat anliggningstryck medför inte en högre slipeffekt, utan kraftigare förslitning på elverktyg och slippapper. För punktexakt slipning av hörn, kanter och svåråtkomliga partier kan även slipplattans spets eller kant användas.POWX1347MC SV Copyright © 2021 VARO S i d a | 8 www.varo.com Vid punktuell slipning kan slippapperet bli hett. Reducera slagfrekvensen och låt slippapperet regelbundet avkylas. Slippapper som använts för slipning av metall får inte längre användas för andra material.

Välj för skrapning en hög oscilleringsfrekvens. Arbeta på mjukt underlag (t.ex. trä) i liten vinkel och med lågt anliggningstryck. Spackelspaden kan i annat fall skära in i underlaget.

9 RENGÖRING OCH UNDERHÅLL

Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget. Håll maskinens ventilationsspringor rena så att motorn inte överhettas. Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning. Håll ventilationsspringorna fria från damm och smuts. Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten. Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar. Se till att vatten inte kan tränga in i det elektriska verktyget! 10 TEKNISKA DATA Modell. POWX1347MC Spänning 220-240 V Frekvens 50 Hz Effekt 1200 W Hastighet utan belastning 15000-22000 min-1 11 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 81 dB(A) Ljudeffektnivå LwA 92 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) 3 m/s² K = 1,5 m/s²POWX1347MC SV Copyright © 2021 VARO S i d a | 9 www.varo.com 12 GARANTI Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum. Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport. Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna. Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget. Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg. Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90. Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen. Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning. Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig. Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny. Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom. Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade,…) Inköpskvittot måste sparas som bevis för inköpsdatum. Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser. Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.POWX1347MC SV Copyright © 2021 VARO S i d a | 10 www.varo.com

14 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. – - Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att, Produkt: Multiverktyg Varumärke: POWERplus Modell: POWX1347MC överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2006/42/EC 2014/30/EU Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Ludo Mertens Tillämpningsansvarig - Registrerings- och regelfrågor 10/03/2021, Lier - BelgiumPOWX1347MC FI Copyright © 2021 VARO S i v u | 1 www.varo.com 1 KÄYTTÖ .......................................................................................... 2
