РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX1347MC PowerPlus

5.4 Използване и грижи за електроинструмента .............................................. 5

7.1 Монтиране на шлифовъчната плоча/ режещия лист/ шабъра (Фиг. 1) ... 7

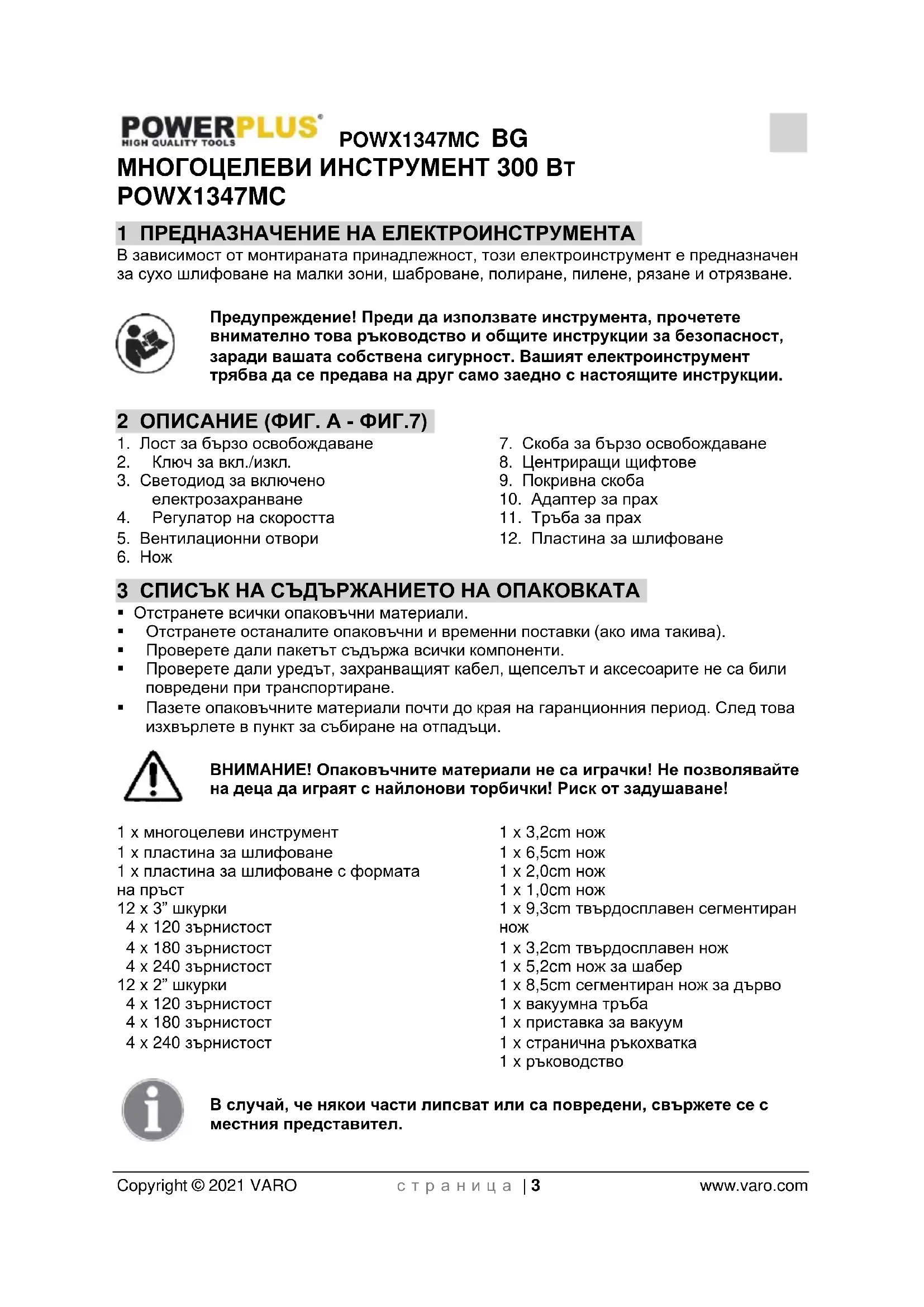

Copyright © 2021 VARO с т р а н и ц а | 3 www.varo.com МНОГОЦЕЛЕВИ ИНСТРУМЕНТ 300 ВТ POWX1347MC 1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА В зависимост от монтираната принадлежност, този електроинструмент е предназначен за сухо шлифоване на малки зони, шаброване, полиране, пилене, рязане и отрязване. Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции. 2 ОПИСАНИЕ (ФИГ. A - ФИГ.7)

1. Лост за бързо освобождаване

2. Ключ за вкл./изкл.

3. Светодиод за включено

4. Регулатор на скоростта

5. Вентилационни отвори

7. Скоба за бързо освобождаване

8. Центриращи щифтове

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА Отстранете всички опаковъчни материали. Отстранете останалите опаковъчни и временни поставки (ако има такива). Проверете дали пакетът съдържа всички компоненти. Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране. Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 x многоцелеви инструмент 1 x пластина за шлифоване 1 x пластина за шлифоване с формата

12 x 3” шкурки 4 x 120 зърнистост 4 x 180 зърнистост 4 x 240 зърнистост 12 x 2” шкурки 4 x 120 зърнистост 4 x 180 зърнистост 4 x 240 зърнистост 1 x 3,2cm нож 1 x 6,5cm нож 1 x 2,0cm нож 1 x 1,0cm нож 1 x 9,3cm твърдосплавен сегментиран

1 x 3,2cm твърдосплавен нож 1 x 5,2cm нож за шабер 1 x 8,5cm сегментиран нож за дърво 1 x вакуумна тръба 1 x приставка за вакуум 1 x странична ръкохватка 1 x ръководство В случай, че някои части липсват или са повредени, свържете се с местния представител.POWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

Носете защитни ръкавици.

Преди да използвате машината, прочетете ръководството.

Използвайте предпазни средства за ушите. Използвайте предпазни средства за очите.

В съответствие с основните изисквания на Европейски

Клас II – Машината е с двойна изолация. Поради това не е необходим заземителен

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти. Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите. Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности. Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар. Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар. Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар. Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.POWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 5 www.varo.com Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар. Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда. Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията. Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти. Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване. Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации. Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части. Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран. Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран. Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента. Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители. Поддържайте механизираните инструменти. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.POWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 6 www.varo.com Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно. Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Сервизно обслужване

Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА, СПЕЦИФИЧНИ ЗА ЗАКУПЕНИЯ ОТ ВАС ЕЛЕКТРОИНСТРУМЕНТ Използвайте електроинструмента само за сухо шлифоване. Проникването на вода в електроинструмента увеличава опасността от токов удар. Дръжте ръцете си на разстояние от зоната на рязане. Не пипайте под обработвания детайл. Съществува опасност да се нараните, ако допрете режещия лист. Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Уврежда-нето на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. По време на работа дръжте електро-инструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-

Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по-здраво и сигурно, отколкото, ако го държите с ръка. Поддържайте работното си място чисто. Смесите от различни материали са особено опасни. Фини стружки от леки метали могат да се самовъзпламенят или да експлодират. Избягвайте включване по невнимание. Преди да поставите акумулаторната бате- рия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Носенето на електроинструмента с пръст върху пусковия прекъсвач или поставянето на акумулаторна батерия във включен електро-инструмент може да доведе до трудови

Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от прегряване, вкл. например от продължително въздействие на слънчевите лъчи или от огън. Съществува опасност от експлозия. При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещение-то и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. При дефектна акумулаторна батерия от нея може да излезе електролит, който да намокри съседните детайли. Моля, проверете ги. Почистете ги или при необходи- мост ги заменете. Използвайте акумулаторната батерия само с електроинструмента, за който е предназначена. Само така тя е предпазена от опасно за нея претоварване. При смяна на работния инструмент работете с предпазни ръкавици. При продължителна работа работните инструменти се нагорещяват.POWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 7 www.varo.com Не стържете намокрени или влажни материали (напр. тапети) и не работете на влажна основа. Проникването на вода в електроинструмент увеличава опасността от токов удар. Не обработвайте повърхността, върху която ще работите, с течности, съдържащи разтворители. В резултат на нагрява-нето на материалите при триене могат да се образуват отровни пари. Бъдете особено внимателни при работа с шабера. Електроинструментът е изключително остър, съществува опасност да се нараните. 7 МОНТАЖ ПРЕДУПРЕЖДЕНИЕ: Винаги проверявайте дали електрозахранването съответства на напрежението посочено върху фирмената табелка. Извадете електроинструмента от опаковката. Не вкарвайте щепсела в контакта преди сглобяването.

7.1 Монтиране на шлифовъчната плоча/ режещия лист/ шабъра (Фиг. 1)

ПРЕДУПРЕЖДЕНИЕ: Преди сглобяавне и регулиране винаги издърпвайте щепсела от контакта. Внимавайте с остри инструменти, като шпатули, триони или ножове. 1 Разхлабете скобата за бързо освобождаване (7) чрез изтегляне на лоста за бързо освобождаване (1) до пълно отваряне. 2 Завъртете лоста за бързо освобождаване обратно на часовниковата стрелка до разхлабване на захващащата пластина. 3 Разположете бързо монтиращия се нож, пластина за шлифоване или шпатула към извода на шпиндела, който е разположен между покривната скоба (9) и скобата за бързо освобождаване (7). Натиснете аксесоара на мястото му и го разположете здраво върху центриращите щифтове (8). Обърнете внимание дали пластината за захващане е добре разположена в държача на машината, в противен случай няма да можете да завъртите лоста за бързо освобождаване. 4 Затегнете като използвате лоста за бързо освобождаване (1), завъртете го по посока на часовниковата стрелка, за да затегнете захващащата пластина и

5 Проверете дали лоста за бързо освобождаване е достатъчно затегнат. 6 Изтеглете лоста за бързо освобождаване надолу и го завъртете, докато не застане точно над държача. 7 Натиснете лоста за бързо освобождаване в държача. 8 Снемете аксесоара в обратната последователност. ПРЕДУПРЕЖДЕНИЕ: Този инструмент е оборудван с аксесоари за бързо инсталиране по време на работа, не използвайте никакви други несъответстващи аксесоари. ПРЕДУПРЕЖДЕНИЕ: Проверявайте плътното затягане на приложния инструмент/аксесоара. Неправилно или несигурно закрепените приложни инструменти/аксесоари могат да се разхлабят по време на работа и да причинят опасност.POWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 8 www.varo.com

7.2 Поставяне/смяна на шкурката

Със система за бързо закачане и бързо освобождаване. Разположете шкурката и натиснете с ръка. Натиснете шкурката с кратък, силен натиск срещу плоската повърхност на шлифовъчната пластина (12) и включете електроинструмента. Това осигурява добро прикрепване и предотвратява преждевременно износване. Ако участъкът се износи, изтеглете шкурката, завъртете я на 120º и я поставете отново или подменете шкурката.

7.3 Монтаж на праховия екстрактор (Фиг. 4)

Вземете адаптера за прах (10) и го завийте към долната част на машината. Имайте предвид, че винтът трябва да е долната част на адаптера за прах, по този начин можете да го завиете леко и внимателно в отвора на винта. След монтирането на тази част върху машината, можете да прикрепите тръбата за прах (11) върху адаптера за прах. Приложете силен натиск върху тръбата. Винаги можете да регулирате посоката на тръбата чрез лекото ѝ придвижване в желаната посока. 8 РАБОТА

8.1 Включване/изключване (Фиг. 5)

Първо проверете дали кабелът и щепселът не са повредени. Свържете щепсела към електрозахранването. Включване на електроинструмента: плъзнете ключа за ВКЛ./ИЗКЛ. (2) напред в позиция (I). Изключване на електроинструмента: плъзнете ключа за ВКЛ./ИЗКЛ. назад в позиция (O).

8.2 Регулиране на скоростта (Фиг. 6)

Инструментът може да бъде настроен в 6 позиции на скоростта. Позиция "1" указва най- ниската, а позиция "6" указва най-високата скорост, като можете да настроите различни скорости със завъртане на диска на регулатора (4) в позиция от "1" до "6". Операторът може да променя скоростта, за да оптимизира ефективността на своята работа.

A: 3,2cm Нож Дървени материали, пластмаса, метал, гипс и други меки материали. B: 6,5cm нож Дървени материали, пластмаса, метал, гипс и други меки материали. C: 2,0cm нож Дървени материали, пластмаса, метал, гипс и други меки материали. D: 1,0cm нож Дървени материали, пластмаса, метал, гипс и други меки материали. E: 8,5cm Сегментиран нож Дървени материали, пластмаса, метал, гипс и други меки материали. F: 5,2cm Нож за шабер Подходящ за отстраняване на боя и настилки. G: 9,3cm Твърдосплавен сегментиран нож Изрязва канали в гипсокартон, мазилка, лек бетон и подобни материали H: 3,2cm Твърдосплавен нож Изрязва канали в гипсокартон, мазилка, лек бетон и подобни материали I: Триъгълна подложка за Подложка за шлифоване за шкурки с размерPOWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 9 www.varo.com

90x90x90. J: Триъгълни шкурки Шкурки с различна зърнистост:

K: Подложка за шлифоване с формата на пръст Подложка за шлифоване за шкурки с формата на

L: Шкурки с формата на пръст Шкурки с формата на пръст с различна зърнистост:

Използвайте само изрядни и добре заточени режещи листове. Огънати, затъпени или повредени режещи листове могат да се счупят. Допуска се пробиването с режещия лист само на меки материали, като дървесина, гипскартон или др.п.! Преди рязане с режещи листове в дърво, талашит, строителни материали и др. ги проверете за наличие на чужди предмети като пирони, винтове или други подобни. ако е необходимо, отстранете чуждите предмети или използвайте режещи листове за метал.

Интензивността на отнемане и качеството на повърхността се определят главно от избора на шкурка, настроената честота на вибриране и силата на притискане. Само шкурки в безукорно състояние осигуряват добра производителност и предпазват електроинструмента от преждевременно износване. По време на работа притискайте електро-инструмента равномерно, за да увеличите дълготрайността на шкурката. Прекомерното увеличаване на силата на притискане не води до увеличаване и на интензивността на отнемане, а до по-бързото износване на шкурката и на електроинструмента. За прецизно шлифоване на ъгли, ръбове и труднодостъпни зони можете да шлифовате и само с върха или някой от ръбовете на шлифоващата плоча. При шлифоване в точка шкурката може да се нагрее силно. Намалете честотата на вибрациите и периодично оставяйте шкурката да се охлади. Не използвайте шкурка, с която сте обработвали метал, за шлифоване на други видове

8.3.4 Шаброване/стъргане

При шаброване винаги избирайте висока честота на вибрациите. Работете върху мека основа (напр. дървено трупче) под остър ъгъл и с малка сила на притискане. В противен случай шпаклата може да се вреже в основата.POWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 10 www.varo.com 9 ПОЧИСТВАНЕ И ПОДДРЪЖКА Преди извършване на каквато и да било работа по оборудването извадете електрическия щепсел. Поддържайте вентилационните прорези на инструмента чисти, за да предотвратите прегряване на двигателя. Периодично почиствайте корпуса на инструмента с мека кърпа, за препоръчване след всяка употреба. Поддържайте вентилационните прорези чисти от прах и замърсявания. Ако замърсяванията не могат да бъдат отстранени, използвайте мека кърпа напоена със сапунена вода. Не използвайте никога разтворители като бензин, алкохол, амонячна вода и т.н. Тези разтворители могат да повредят пластмасовите части. Уверете се, че в механизирания инструмент не може да попадне вода! 10 ТЕХНИЧЕСКИ ДАННИ

50 Хц Номинална мощност: 300 Вт Ударна честота: 15 000-22 000 об./мин. 11 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 81 dB(A) Ниво на звуковата мощност LwA 92 dB(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A). aw (Вибрации) 3 m/s² K = 1,5 m/s²POWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 11 www.varo.com 12 ГАРАНЦИЯ Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител. Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи. Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия. Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента. Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти. Можете да получите допълнителна информация на номер 00 32 3 292 92 90. Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго. В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване. От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен. Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство. Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV. Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя. Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 13 ОКОЛНА СРЕДА Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда. Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWX1347MC BG Copyright © 2021 VARO с т р а н и ц а | 12 www.varo.com 14 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO N.V. – VARO N.V. - Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че продукт: Многоцелеви инструмент марка: POWERplus модел: POWX1347MC е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително и техните промени, ако са приложими): 2011/65/EU 2006/42/EC 2014/30/EU Европейски хармонизирани стандарти (включително и техните промени, ако са приложими): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Ludo Mertens Мениджър по удостоверяване 10/03/2021, Lier - BelgiumVARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM OFFICES: IBERICA BRICOLAGE S.L. - ESPAÑA ASIA PACIFIC HONG KONG Ltd / SHANGHAI PRC AUSTRALIA Pty Ltd / GERMANY GmbH
