MANUAL DE UTILIZADOR POWX1347MC PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................ 4

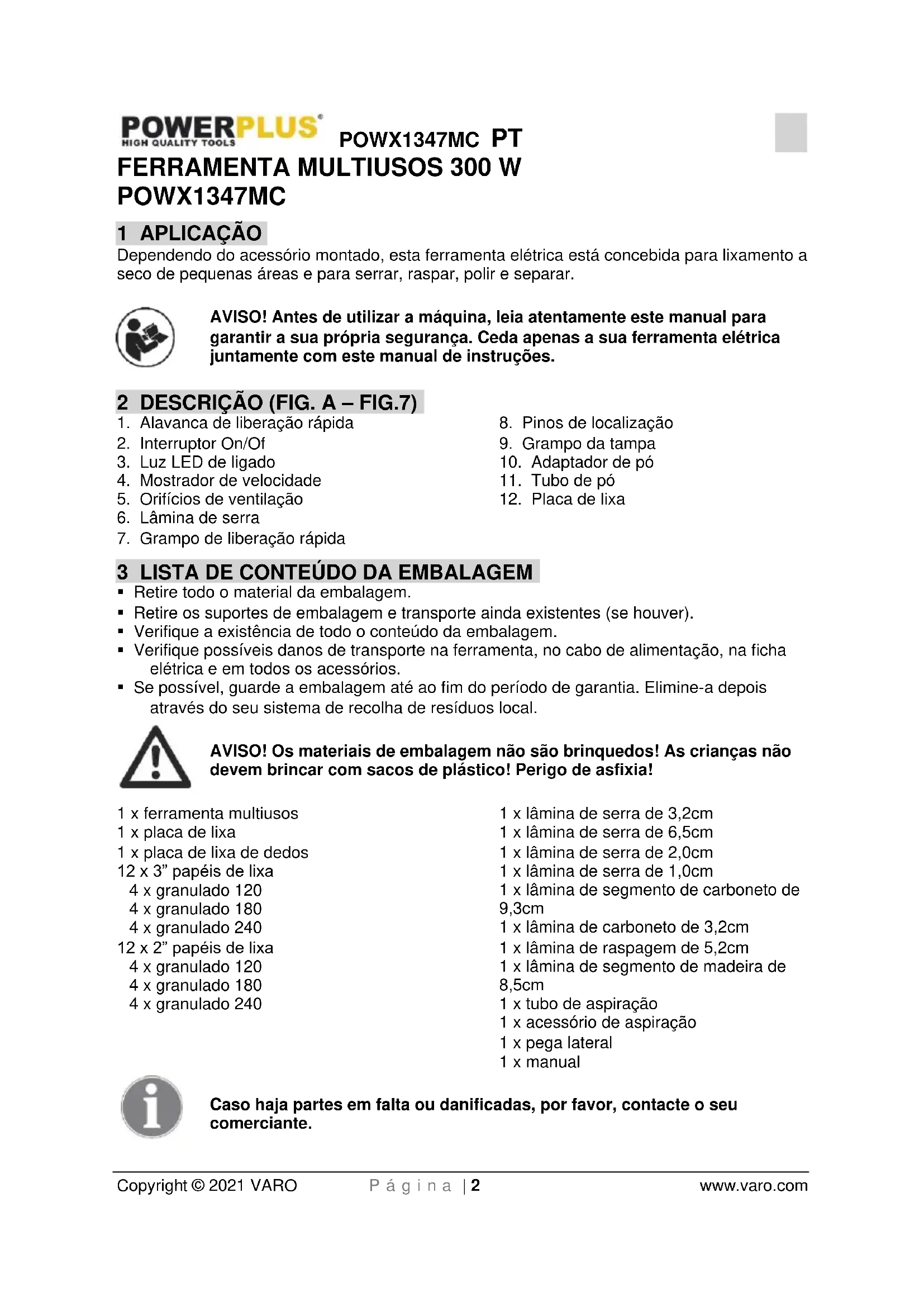

POWX1347MC 1 APLICAÇÃO Dependendo do acessório montado, esta ferramenta elétrica está concebida para lixamento a seco de pequenas áreas e para serrar, raspar, polir e separar. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A – FIG.7)

1. Alavanca de liberação rápida

4. Mostrador de velocidade

5. Orifícios de ventilação

7. Grampo de liberação rápida

8. Pinos de localização

Retire todo o material da embalagem. Retire os suportes de embalagem e transporte ainda existentes (se houver). Verifique a existência de todo o conteúdo da embalagem. Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios. Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 x ferramenta multiusos 1 x placa de lixa 1 x placa de lixa de dedos 12 x 3” papéis de lixa 4 x granulado 120 4 x granulado 180 4 x granulado 240 12 x 2” papéis de lixa 4 x granulado 120 4 x granulado 180 4 x granulado 240 1 x lâmina de serra de 3,2cm 1 x lâmina de serra de 6,5cm 1 x lâmina de serra de 2,0cm 1 x lâmina de serra de 1,0cm 1 x lâmina de segmento de carboneto de 9,3cm 1 x lâmina de carboneto de 3,2cm 1 x lâmina de raspagem de 5,2cm 1 x lâmina de segmento de madeira de 8,5cm 1 x tubo de aspiração 1 x acessório de aspiração 1 x pega lateral 1 x manual Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWX1347MC PT Copyright © 2021 VARO P á g i n a | 3 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Use luvas de proteção.

Leia cuidadosamente as instruções antes da utilização.

Utilize proteção auricular. Utilize proteção visual.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).

Classe II – A máquina é duplamente isolada; não é necessário ligação à terra.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes. Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores. Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características. A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico. Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra. Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.POWX1347MC PT Copyright © 2021 VARO P á g i n a | 4 www.varo.com Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves. Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos. Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes. Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos. Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas. Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento. Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas. Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada. Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho. Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes. Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear. Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.POWX1347MC PT Copyright © 2021 VARO P á g i n a | 5 www.varo.com

5.5 Assistência técnica

Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO Apenas utilizar a ferramenta elétrica para o corte a seco. A infiltração de água num aparelho elétrico aumenta o risco de choque elétrico. Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra. Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. Evitar que o aparelho seja ligado sem querer. Assegure-se de que o interruptor de ligar/desligar esteja na posição desligada, antes de colocar um acumulador. Não deverá transportar a ferramenta elétrica com o seu dedo sobre o interruptor de ligar-desligar nem colocar o acumulador na ferramenta elétrica ligada, pois isto poderá causar acidentes. Não abrir o acumulador. Há risco de um curto-circuito. Proteger o acumulador contra calor, p.ex. também contra uma permanente radiação solar, e fogo. Há risco de explosão. Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Se o acumulador estiver com defeito, o fluido poderá escorrer e danificar as peças adjacentes. Controlar as peças em questão. Estas peças devem ser limpas e se necessário substituídas. Só utilizar o acumulador junto com a sua ferramenta elétrica. Só assim é que o seu acumulador é protegido contra perigosa sobrecarga. Usar luvas de proteção ao substituir as ferramentas de trabalho. As ferramentas de trabalho tornam-se quentes após uma utilização prolongada. Não raspar materiais húmidos (p.ex. tapetes de parede) e nem sobre uma superfície húmida. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. A superfície a ser trabalhada não deve ser tratada com líquidos que contenham solventes. Devido ao aquecimento das substâncias durante o processo de raspar, podem ser produzidos vapores venenosos. Tenha cuidado especial no manuseio do raspador. A ferramenta é bem afiada e há perigo de lesões.POWX1347MC PT Copyright © 2021 VARO P á g i n a | 6 www.varo.com 7 MONTAGEM AVISO: Verifique sempre se a fonte de alimentação corresponde à tensão na placa de características. Remova a ferramenta elétrica da embalagem. Não ligue à tomada antes de montar.

7.1 Montar o disco de lixa/ lâmina de serra/ espátula (Fig. 1)

AVISO: Antes de montar e fazer ajustes desligue sempre a ficha da tomada. Tenha cuidado com ferramentas afiadas tais como espátulas, lâminas de serra ou lâminas de corte. 1 Solte o grampo de liberação rápida (7) ao puxar para abrir completamente a alavanca de liberação rápida (1). 2 Rode a alavanca de liberação rápida no sentido contrário aos ponteiros do relógio até que a placa de fixação fique solta. 3 Coloque a lâmina de serra de instalação rápida, a placa de lixa ou a espátula na direção ao fuso de saída que se encontra entre o grampo da tampa (9) e o grampo de liberação rápida (7). Empurre o acessório para dentro e coloque-o firmemente nos pinos de localização (8). Preste atenção para que a placa de fixação fique corretamente colocada no suporte da máquina, caso contrário não poderá rodar a alavanca de liberação rápida. 4 Aperte a alavanca de liberação rápida (1), rode-a no sentido dos ponteiros do relógio para apertar a placa de fixação e o acessório. 5 Verifique se a alavanca de liberação rápida está suficientemente apertada. 6 Pouse a alavanca de liberação rápida e rode-a até que se encontre por cima do suporte. 7 Empurre a alavanca de liberação rápida para o suporte. 8 Remova o acessório no sentido inverso. AVISO: Esta ferramenta está equipada com acessórios para instalação rápida durante a operação; não use acessórios inadequados. AVISO: Verifique se a aplicação/acessório da ferramenta assenta corretamente. Aplicações/acessórios incorretos ou apertados incorretamente podem ficar soltos durante a operação e tornar-se perigo.

7.2 Colocar/mudar o papel de lixa

Com o engate rápido e o sistema de liberação rápida. Posicione o papel de lixa e pressione manualmente. Pressione o papel de lixa empurrando-o ligeiramente com firmeza contra a superfície plana da placa de lixa (12) e ligue a ferramenta elétrica. Isto garante uma boa aderência e evita o desgaste prematuro. Se a ponta apresentar desgaste, retire o papel de lixa, rode-o 120º coloque-o novamente ou mude o papel de lixa.

7.3 Montar a extração de pó (Fig. 4)

Remova o adaptador de pó (10) e aparafuse-o na parte inferior da máquina. Lembre-se que o parafuso tem de estar na parte inferior do adaptador de pó, assim pode apertá-lo suavemente no orifício do parafuso. Após montar esta peça na máquina, pode instalar o tubo de pó (11) no adaptador de pó. Empurre firmemente o tubo. Pode sempre ajustar a direção do tubo ao mover um pouco para a direção pretendida.POWX1347MC PT Copyright © 2021 VARO P á g i n a | 7 www.varo.com 8 FUNCIONAMENTO

8.1 Ligar/Desligar (Fig. 5)

Verifique primeiro se o cabo e ficha não estão danificados. Ligue a ficha à fonte de alimentação. Ligar a ferramenta elétrica: deslize o botão ON/OFF (2) para a frente para a posição (I). Desligar a ferramenta elétrica: deslize o botão ON/OFF para trás para a posição (O).

8.2 Ajuste de velocidade (Fig. 6)

A ferramenta pode ser definida para 6 posições de ajuste. A posição "1” indica a mais baixa e a posição “6” indica a mais alta, pode ajustar diferentes velocidades rodando o mostrador de controlo de velocidade (4) da posição “1” para “6”. O operador pode ter de variar a velocidade para otimizar a eficiência de operação.

8.3 Dicas de aplicação

8.3.1 Selecionar a ferramenta de trabalho

Acessório (Fig. 7) Material A: Lâmina de serra de 3,2cm Materiais de madeira, plástico, metal, gesso e outros materiais suaves. B: Lâmina de serra de 6,5cm Materiais de madeira, plástico, metal, gesso e outros materiais suaves. C: Lâmina de serra de 2,0cm Materiais de madeira, plástico, metal, gesso e outros materiais suaves. D: Lâmina de serra de 1,0cm Materiais de madeira, plástico, metal, gesso e outros materiais suaves. E: Lâmina de segmentode 8,5cm Materiais de madeira, plástico, metal, gesso e outros materiais suaves. F: Lâmina de raspagem de 5,2cm Adequado para a remoção de tinta e carpete. G: Lâmina de segmento de carboneto de 9,3cm Corta ranhuras em gesso cartonado, gesso, betão leve e materiais similares H: Lâmina de carboneto de 3,2cm Corta ranhuras em gesso cartonado, gesso, betão leve e materiais similares I: Almofada de lixa triangular Almofada de lixa para papéis de lixa de 90x90x90. J: Papéis de lixa triangular Papéis de lixa em diferentes grãos:

Só utilizar lâminas de serra em perfeito estado e que não apresentem danos. Lâminas de serrar tortas, obtusas ou danificadas podem quebrar. No processo de serrar por imersão só devem ser processados materiais macios como madeira, gesso acartonado!POWX1347MC PT Copyright © 2021 VARO P á g i n a | 8 www.varo.com Antes de serrar madeira, aglomerado de madeira, materiais de construção, etc., com as lâminas de serra verifique a existência de objetos estranhos tais como pregos, parafusos ou similar. Se necessário, remova objetos estranhos ou use lâminas de serra para metal.

A potência abrasiva e o resultado de trabalho são principalmente determinados pela seleção da folha de lixa, do número de vibrações selecionado e da força de pressão. Apenas folhas de lixar em perfeito estado proporcionam uma perfeita potência abrasiva e poupam a ferramenta elétrica. Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar. Um aumento demasiado da força de pressão não leva a uma potência abrasiva mais alta, mas a um desgaste mais forte da ferramenta elétrica e da folha de lixar. Para lixar ângulos, cantos e áreas de difícil acesso também é possível trabalhar apenas com a ponta ou com o canto da placa de lixar. Ao lixar num ponto só, a lixa pode se aquecer fortemente. Reduzir o número de oscilações e permitir que a lixa arrefeça em intervalos regulares. Jamais utilizar uma folha de serra com a qual foi processado metal, para processar outros materiais.

Para raspar deverá selecionar uma alta frequência de vibrações. Trabalhar sobre uma superfície macia (p.ex. madeira), num ângulo plano e com reduzida força de pressão. Caso contrário a espátula poderá cortar a superfície.

9 LIMPEZA E MANUTENÇÃO

Antes de levar a cabo intervenções no equipamento, remova a ficha da tomada. Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor. Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização. Mantenha as ranhuras de ventilação livres de poeira e sujidade. Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão. Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico. Certifique-se que nenhuma água poderá entrar na ferramenta elétrica!POWX1347MC PT Copyright © 2021 VARO P á g i n a | 9 www.varo.com

Modelo No. POWX1347MC Voltagem 220-240 V Frequência da rede 50 Hz Potência 300 W Velocidade em vazio 15 000-22 000 min-1 11 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 81 dB(A) Nível de potência acústica LwA 92 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). Vibração 3 m/s² K = 1,5 m/s² 12 GARANTIA Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador. Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte. Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia. Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta. As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus. A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90. Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito. Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga. Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva. Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho. Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV. Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...) Deverá guardar o seu talão de compra como prova de aquisição do produto.POWX1347MC PT Copyright © 2021 VARO P á g i n a | 10 www.varo.com A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 13 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

14 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – - Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Ferramenta multiusos Marca: POWERplus Modelo nº.: POWX1347MC se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Ludo Mertens Assuntos Regulamentares – Gestor de Conformidade 10/03/2021, Lier - BelgiumPOWX1347MC NO Copyright © 2021 VARO P a g i n a | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................ 2
