VCSV20AEU - Aspirador SHARP - Manual de utilização gratuito

Características técnicas	Aspirador sem saco, potência de sucção de 2000 W, capacidade do reservatório de 2,5 L
Tipo de filtração	Filtração HEPA, ideal para pessoas alérgicas
Acessórios incluídos	Escova principal, escova para pisos duros, bocal estreito, escova para móveis
Uso	Adequado para todos os tipos de pisos, fácil de usar graças ao peso leve
Manutenção	Reservatório para esvaziar regularmente, filtros para limpar ou substituir a cada 6 meses
Segurança	Sistema de proteção contra superaquecimento, cabo de alimentação de 5 m
Informações gerais	Garantia de 2 anos, nível de ruído de 78 dB, dimensões compactas para fácil armazenamento

Perguntas frequentes - VCSV20AEU SHARP

Como posso esvaziar o reservatório do meu aspirador SHARP VCSV20AEU?

Para esvaziar o reservatório, desligue o aspirador, desligue-o da tomada e remova o reservatório seguindo as instruções do manual. Abra a tampa do reservatório sobre uma lixeira para esvaziar a poeira.

Por que o meu aspirador SHARP VCSV20AEU não liga?

Verifique se o aspirador está bem conectado e se a tomada está funcionando. Certifique-se também de que o reservatório está corretamente instalado e que o filtro não está obstruído.

Como limpar o filtro do meu aspirador SHARP VCSV20AEU?

Remova o filtro conforme as instruções do manual e enxágue-o com água morna. Deixe-o secar completamente antes de reinstalá-lo.

Que tipo de saco devo usar com o meu aspirador SHARP VCSV20AEU?

Use apenas sacos compatíveis especificamente projetados para o modelo SHARP VCSV20AEU, disponíveis em lojas de eletrodomésticos ou no site do fabricante.

Meu aspirador faz um barulho estranho, o que devo fazer?

Um barulho estranho pode indicar um objeto preso no tubo ou desgaste do motor. Verifique o tubo e os acessórios para qualquer objeto bloqueado. Se o barulho persistir, entre em contato com o serviço de atendimento ao cliente.

Como posso melhorar a potência de sucção do meu aspirador SHARP VCSV20AEU?

Certifique-se de que o reservatório está vazio, o filtro está limpo e o saco não está cheio. A manutenção regular melhora o desempenho do aspirador.

O aspirador SHARP VCSV20AEU está superaquecendo, o que fazer?

Se o aspirador superaquecer, desligue-o imediatamente e deixe-o esfriar. Verifique os filtros e o reservatório para qualquer bloqueio que possa causar superaquecimento.

Onde posso encontrar peças de reposição para o meu aspirador SHARP VCSV20AEU?

As peças de reposição podem ser encomendadas junto ao serviço de atendimento ao cliente da SHARP ou através de sites especializados em peças para eletrodomésticos.

MANUAL DE UTILIZADOR VCSV20AEU SHARP

• ECOsuurematele tubadele ja pindadele.

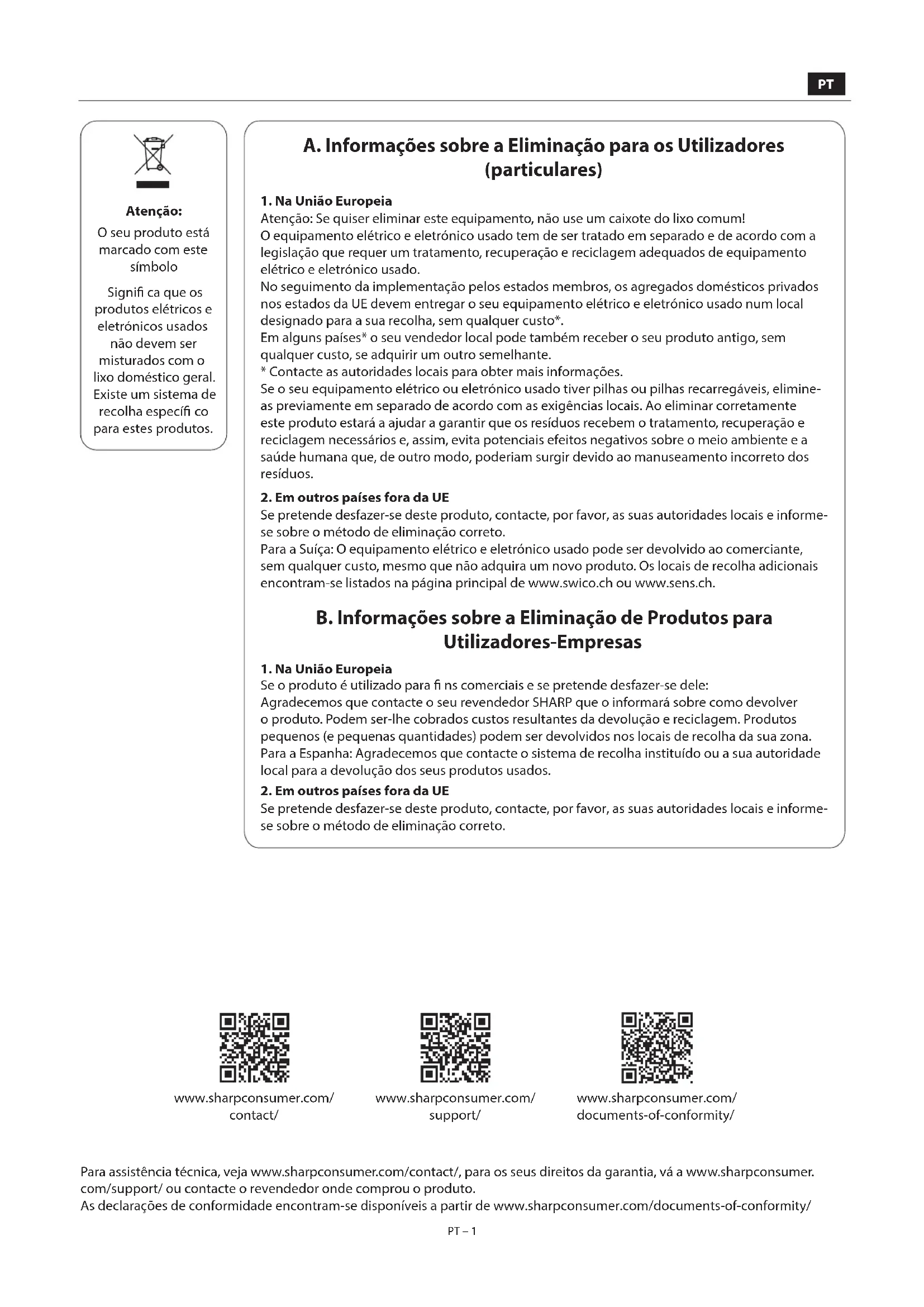

O seu produto está marcado com este símbolo

Signifi ca que os produtos elétricos e eletrónicos usados não devem ser misturados com o lixo doméstico geral. Existe um sistema de recolha específi co para estes produtos.

A. Informações sobre a Eliminação para os Utilizadores (particulares)

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não use um caixote do lixo comum!

O equipamento elétrico e eletrónico usado tem de ser tratado em separado e de acordo com a legislação que requer um tratamento, recuperação e reciclagem adequados de equipamento elétrico e eletrónico usado.

No seguimento da implementação pelos estados membros, os agregados domésticos privados nos estados da UE devem entregar o seu equipamento elétrico e eletrónico usado num local designado para a sua recolha, sem qualquer custo*.

Em alguns países* o seu vendedor local pode também receber o seu produto antigo, sem qualquer custo, se adquirir um outro semelhante.

* Contacte as autoridades locais para obter mais informações.

Se o seu equipamento elétrico ou eletrónico usado tiver pilhas ou pilhas recarregáveis, elimine-as previamente em separado de acordo com as exigências locais. Ao eliminar corretamente este produto estará a ajudar a garantir que os resíduos recebem o tratamento, recuperação e reciclagem necessários e, assim, evita potenciais efeitos negativos sobre o meio ambiente e a saúde humana que, de outro modo, poderiam surgir devido ao manuseamento incorreto dos resíduos.

2. Em outros países fora da UE

Se pretende desfazer-se deste produto, contacte, por favor, as suas autoridades locais e informe-se sobre o método de eliminação correto.

Para a Suíça: O equipamento elétrico e eletrónico usado pode ser devolvido ao comerciante, sem qualquer custo, mesmo que não adquira um novo produto. Os locais de recolha adicionais encontram-se listados na página principal de www.swico.ch ou www.sens.ch.

B. Informações sobre a Eliminação de Produtos para Utilizadores-Empresas

1. Na União Europeia

Se o produto é utilizado para fi ns comerciais e se pretende desfazer-se dele:

Agradecemos que contacte o seu revendedor SHARP que o informará sobre como devolver o produto. Podem ser-lhe cobrados custos resultantes da devolução e reciclagem. Produtos pequenos (e pequenas quantidades) podem ser devolvidos nos locais de recolha da sua zona. Para a Espanha: Agradecemos que contacte o sistema de recolha instituído ou a sua autoridade local para a devolução dos seus produtos usados.

2. Em outros países fora da UE

Se pretende desfazer-se deste produto, contacte, por favor, as suas autoridades locais e informe-se sobre o método de eliminação correto.

www.sharpconsumer.com/ contact/

Localização dos controlos e peças....3

Suporte de parede 6

Mostrador e controles ....7

Carregamento, armazenamento e uso da bateria ....8

Filtro e caixote do lixo....12

Ferramentas e a sua utilização....13

Autoportante....15

Painel do mostrador....17

Limpeza e manutenção geral 17

Lidar com bloqueios ....18

Adaptador CA ....19

Resolução de problemas....20

Especificações técnicas....21

Introdução

Este sistema de aspirador sem fios possui um motor digital inteligente com display LED, pacote de bateria Li-lon removível. É leve e versátil e converte-se facilmente de aspirador vertical para todo o lar para aspirador de mão para limpeza pontual com as várias ferramentas de acessório.

Conteúdo da caixa

Item Descrição VC-SV12AEU-W VC-SV20AEU-S VC-SV28AEU-B
1 Aspirador (sem acessórios ou bateria)	√	√	√
2 Mini Rolo Motorizado de Escova × ×			√
3 Adaptador de flexão flexível	×	√	√
4 Ferramenta 2-em-1 Escova/Ranhura	√	√	√
5 Ferramenta Escova Larga × ×			√
6 Ferramenta de Fenda Estendida	√	√	√
7 Mangueira de Extensão × ×			√
8 Extensão de Vara Metálica	√	√	√
9 Rolo de Escova Motorizado com Rolo(s) instalado(s)	√	√	√
10 V-Rolo	√	√	√
11 Rolo de escova	√	√	√
12 Adaptador de Energia (EU/UK)	√	√	√
13 Suporte de Parede para Armazenamento	√	√	√
14 Parafusos do Suporte de Parede, Buchas de Parede e Placas de Cobertura	√	√	√
15 Guia de início rápido	√	√	√
16 Bateria x2	√	√	√
17 Recipiente transparente de armazenamento de pincéis	√	√	√
18 Filtro x2 (1 instalado no aspirador e 1 na caixa)	√	√	√
19 Ferramenta de limpeza	√	√	√
20 Cobertura do Furo do Suporte ×	√	√

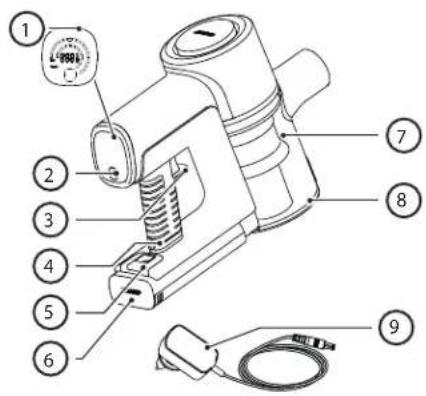

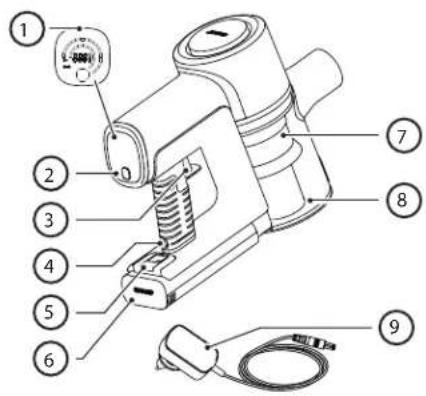

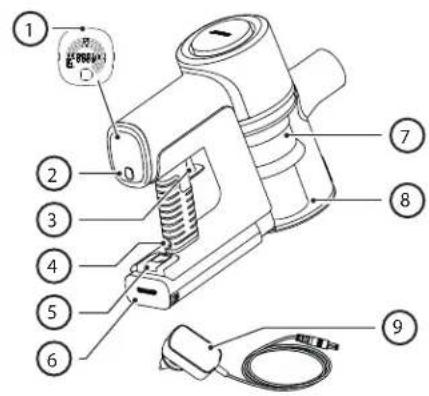

Localização dos controlos e peças

VC-SV12AEU-W
Item Descrição
1 Visor LED
2	B o tão de Seleção de Velocidade
3 Gatilho de Energia LIGAR/DESLIGAR
4 Porta de Carregamento da Bateria
5	B o tão de Liberação da Bateria
6 Bateria Recarregável/Substituível
7 Montagem do Filtro
8 Caixote do Lixo
9 Adaptador CA
10 Ferramenta 2-em-1 Escova/Ranhura
11 Rolo de Escova em Tubo de Armazenamento
12 Ferramenta de Fenda Estendida
13 Extensão de Vara Metálica
14 Cabeça de rolo motorizada com luzes LED
15 Luzes LED na Escova de Rolo do Chão
16 Suporte de Parede

VC-SV20AEU-S
Item Descrição
1 Visor LED
2	B o tão de Seleção de Velocidade
3 Gatilho de Energia LIGAR/DESLIGAR
4 Porta de Carregamento da Bateria
5	B o tão de Liberação da Bateria
6 Bateria Recarregável/Substituível
7 Montagem do Filtro
8 Caixote do Lixo
9 Adaptador CA
10 Ferramenta 2-em-1 Escova/Ranhura
11	Adaptador de flexão flexível
12 Rolo de Escova em Tubo de Armazenamento
13 Ferramenta de Fenda Estendida
14 Extensão de Vara Metálica
15 Cabeça de rolo motorizada com luzes LED
16 Luzes LED na Escova de Rolo do Chão
17 Suporte de Parede

VC-SV28AEU-B
Item Descrição
1 Visor LED
2	B o t ao de Seleção de Velocidade
3 Gatilho de Energia LIGAR/DESLIGAR
4 Porta de Carregamento da Bateria
5	B o t ao de Liberação da Bateria
6 Bateria Recarregável/Substituível
7 Montagem do Filtro
8 Caixote do Lixo
9 Adaptador CA
10 Ferramenta 2-em-1 Escova/Ranhura
11 Mangueira de Extensão
12	Rolo de pincel em recipiente transparente de armazenamento
13 Ferramenta de Fenda Estendida
14	Adaptador de flexão flexível
15 Mini rolo de escova motorizado
16 Ferramenta de escova larga
17 Extensão de Vara Metálica
18 Cabeça de rolo motorizada com luzes LED
19 Luzes LED na Escova de Rolo do Chão
20 Suporte de Parede

Para facilidade e conveniência de uso e armazenamento, o seu aspirador vertical SHARP é fornecido com um suporte de parede. Este suporte armazenará todas as ferramentas do seu aspirador e é capaz de carregar ambas as baterias ao mesmo tempo.

NOTA: Conecte os acessórios menores à mangueira de extensão e ao adaptador flexível para manter todas as peças juntas e organizadas. Use os tubos de armazenamento vertical à esquerda, direita e inferior do suporte de parede para encaixar as ferramentas de acessório.

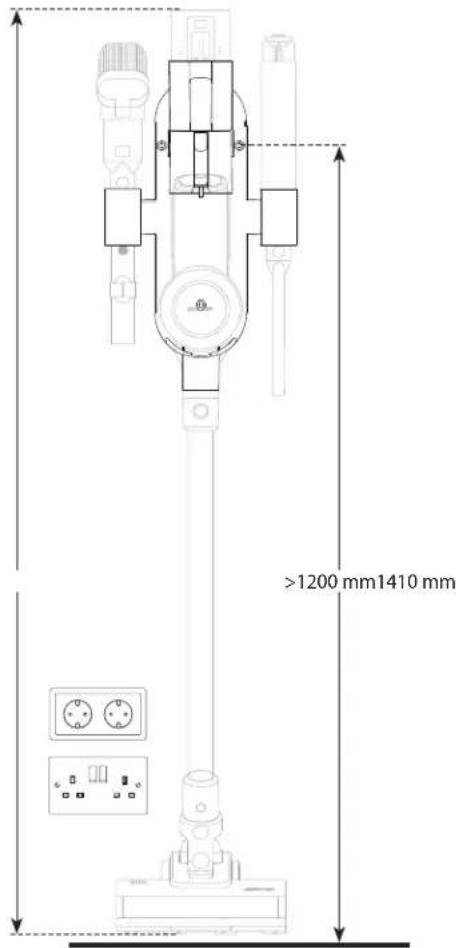

Instalação do Suporte de Parede

Antes de instalar o seu suporte de parede, certifique-se de que há espaço suficiente para o fazer. A distância entre o topo da unidade e o chão precisa de ser adequada para que o aspirador vertical com a haste metálica e a cabeça possa ser instalado sem tocar em nada. Consulte a imagem abaixo para ver a altura de instalação recomendada.

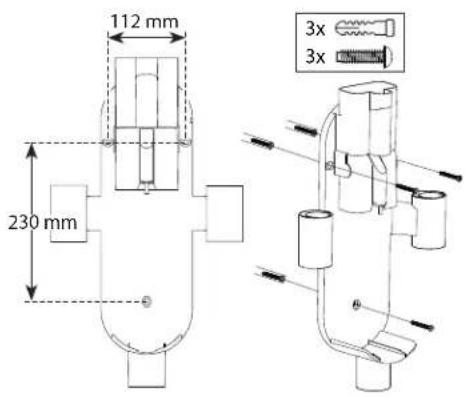

A imagem à direita mostra a distância entre os furos de montagem e os detalhes dos parafusos e buchas fornecidos.

>1200 mm1410 mm

112 mm 230 mm 3x 3x

1. Encontre um local na parede perto de uma tomada elétrica sem obstruções, como janelas ou prateleiras.
2. Com o aspirador ligado à Escova de Rolos Motorizada e à Barra de Extensão, posicione o aspirador montado contra a parede onde será armazenado e marque os furos do suporte de parede à altura certa para guardar o aspirador na posição vertical.
3. Use uma chave de fendas Phillips (não incluída) para instalar o suporte de parede com os parafusos fornecidos. Certifique-se de marcar os furos de montagem usando os furos de montagem na parede no suporte.
4. Coloque o aspirador de varetas montado no meio do suporte de parede e ligue o adaptador de carregamento com a bateria instalada numa tomada próxima. A bateria destacável também pode ser carregada numa superfície plana perto de uma tomada quando removida do aspirador.

Placas de Vedação de Orifícios

Também incluído no saco de parafusos e buchas estão 3 placas de cobertura que são usadas para cobrir os buracos dos parafusos no suporte.

Tubo de Armazenamento do Rolo

Para um armazenamento fácil do rolo não utilizado para o VC-SV12AEU-W ou VC-SV20AEU-S, incluímos um tubo de armazenamento. O tubo de armazenamento encaixa-se num dos orifícios superiores de armazenamento, note que existe um adaptador (2) que precisa ser encaixado no orifício de armazenamento antes de inserir o tubo (1).

Tampa do Furo do Suporte

Incluído com o VC-SV12AEU-W e o VC-SV20AEU-S está uma tampa que pode ser usada para cobrir um dos orifícios dos acessórios. O VC-SV12AEU-W vem com 2 tampas, o VC-SV20AEU-S vem com 1.

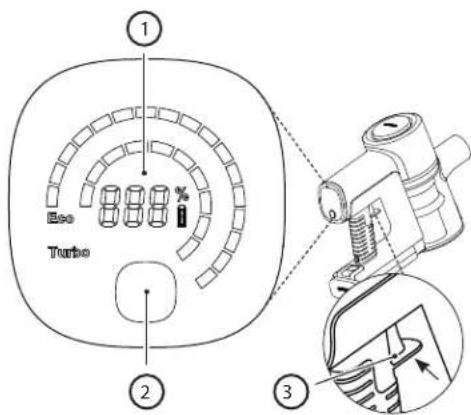

Mostrador e controles

Visor LED:

1. Carga da bateria restante
2. Botão de seleção de velocidade
3. Botão do gatilho de energia

Como operar

• Carregue uma vez no botão POWER TRIGGER para iniciar a limpeza. Não é necessário manter o botão pressionado. Carregue novamente no botão para desligar.
• O aspirador irá automaticamente definir o modo ECO Suction como padrão. Use o botão SELECTION para escolher entre 3 Modos de Sucção: ECO, MED, TURBO para o VC-SV28AEU-B e ECO/TURBO para o VC-SV12AEU-W e VC-SV20AEU-S.
• ECOpara salas e áreas de superfície maiores.
  • TURBO para recolhas rápidas ou limpeza profunda.

- MED (VC-SV28AEU-B apenas) para salas menores e áreas de superfície ou o interior de um veículo inteiro.

- Durante o uso operacional, o visor digital indicará a percentagem de carga da bateria restante, a velocidade e qualquer bloqueio do motor ou emaranhados no rolo de escova que afetem o desempenho.

Eco Turbo ① ② ③

Carregamento, armazenamento e uso da bateria

O seu aspirador vertical SHARP inclui 2 pilhas de lões de Lítio como padrão. As especificações das pilhas são as seguintes. Note que as pilhas não são intercambiáveis entre modelos.

Modelo VC-BA12A-W VC-BA20A-S VC-BA28A-B
Tensão (V) 22,2 21,6 21,6
Tipo de célula ICR18650-20SG INR18650-25PG INR21700-40TG
Tecnologia Lítio-Ion Lítio-Ion Lítio-Ion
Número de Células 6 6 6
Potência (Wh) 44,4	54	86,4
Capacidade (mAh)	2000	2500	4000
Tempo de Carregamento (horas)	4	4,5	4,5
Peso Líquido (kg)	0,429	0,453	0,585
Dimensão da Unidade (L x P x A) mm	158 x 65 x 85	158 x 65 x 85	158 x 65 x 85
Padrão/Certificação	UKCA/Declaração CE/RoHS/REACH	UKCA/Declaração CE/RoHS/REACH	UKCA/Declaração CE/RoHS/REACH
Cor	BRANCO	Prata	Preto
Para ser usado com	VC-SV12AEU-W	VC-SV20AEU-S	VC-SV28AEU-B
Adaptador CA Recomendado	CZH015265065TRWQ	CZH015265065TRWQ	CZH024265100TRWQ

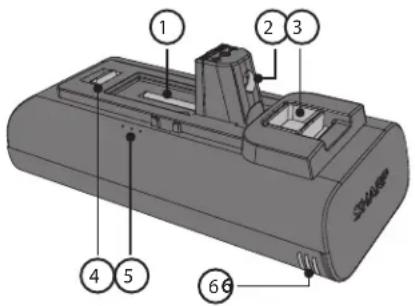

Localização das peças e ligação ao adaptador CA para carregamento

1. Conector da Unidade Principal
2. Porta de Carregamento
3. Liberte a Alavanca
4. Clip de Segurança
5. Estado de Carga
6. Ventilação

Antes da primeira utilização, a bateria de lítio-ion destacável deve ser totalmente carregada. Pode ser carregada quer esteja instalada ou desinstalada, ligando o cabo de alimentação à porta de recarga e a uma tomada elétrica padrão.

1 2 3 4 5 6

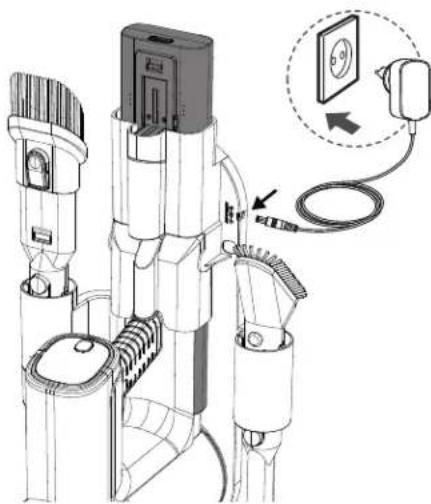

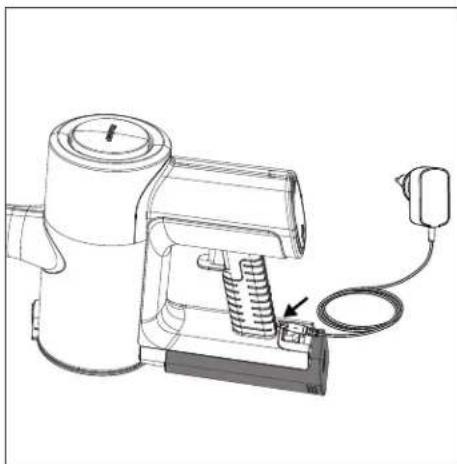

A carregar a bateria

Existem várias maneiras de carregar a bateria ou as baterias. Recomendamos que a bateria seja carregada enquanto está acoplada no suporte, pois isso permite que ambas as baterias sejam carregadas ao mesmo tempo.

Também é possível carregar uma bateria enquanto está conectada ao aspirador, quando está fora do aspirador ou por si só no suporte. Se o suporte não for usado, coloque o aspirador de mão ou a bateria numa superfície plana e estável. Conecte o cabo de alimentação diretamente à porta de carregamento localizada no punho.

• Use apenas o adaptador AC Sharp fornecido.
• Carregue antes da bateria chegar abaixo de 25% - as baterias de ião lítio têm um número limitado de ciclos de carregamento, por isso o melhor é carregá-la antes de estar totalmente descarregada, para prolongar a sua vida útil.
• Evite carregar demais - assim que a bateria estiver totalmente carregada, desligue-a do carregador para evitar carregar demais, pois isso também pode reduzir a vida útil da bateria.
• Se for deixada sem uso, uma bateria totalmente carregada acabará por perder a carga com o tempo.
• Guarde num local fresco e seco - as temperaturas extremas podem danificar a bateria, por isso certifique-se de que a guarda num local fresco e seco, de preferência à temperatura ambiente.
• Se planear armazenar o dispositivo por mais de seis meses, carregue a bateria a 50% de seis em seis meses para mantê-la fresca.

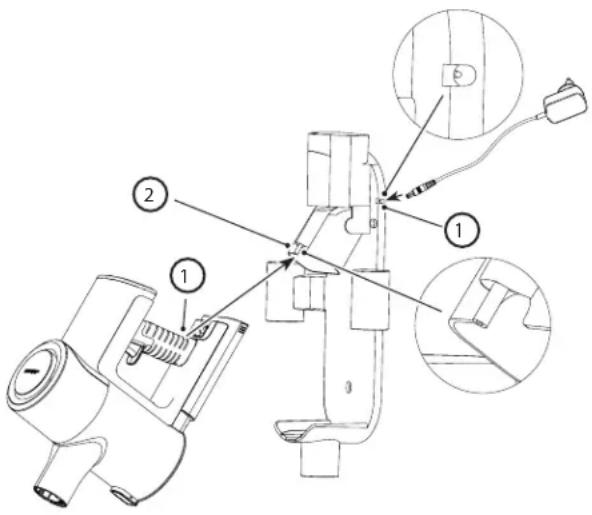

A carregar no suporte de parede

1. Porta de conexão de energia DC
2. Ficha macho

Se estiver a usar o suporte de parede (recomendado), siga as instruções para a instalação. Ligue o produto montado enquanto estiver armazenado no suporte de parede.

Desligue o adaptador AC quando não estiver em uso por longos períodos de tempo.

NOTA: Durante o primeiro uso, descarregue a bateria completamente para a condicionar corretamente. Os tempos de carregamento recomendados são os seguintes.

	Tempos de Carregamento (horas)
	VC-SV12AEU-W	VC-SV20AEU-S	VC-SV28AEU-B
1 Bateria 4 4,5 4
2 Pilhas 8	9	8

	Tempo de Funcionamento para 2 Pilhas (minutos)
	Tempos de Carregamento (horas)
	VC-SV12AEU-W	VC-SV20AEU-S	VC-SV28AEU-B
ECO 50 90 130
Médio x	x	4	8
Turbo 32 30 24

Indicação do estado da bateria

Quando a bateria está a carregar ou a descarregar, o estado pode ser verificado tanto olhando para a percentagem de carga no visor do aspirador, como pelas luzes na lateral da própria bateria.

Existem 3 luzes, se todas estiverem acesas, então a carga da bateria é superior a 70%.

Quando a bateria está descarregada, uma única luz vermelha irá piscar. À medida que a bateria carrega, esta luz torna-se azul e pisca até que a segunda luz comece a piscar e a primeira se torne estática. Quando a segunda luz para de piscar e se torna estática, a luz final começará a piscar. O carregamento está completo quando todas as 3 luzes estão azuis e estáticas. As luzes permanecerão nesta condição até que a bateria seja desconectada do adaptador AC.

AVISO: Instruções especiais de manuseamento da bateria de ião lítio

Siga as instruções com cuidado. Isto irá reduzir o risco de explosão, choque elétrico e possíveis lesões graves ou morte.

• Use apenas o adaptador AC Sharp aprovado para carregar o seu pacote de bateria.
• Use uma fonte de alimentação com a voltagem especificada na placa de classificação do carregador.
• O pacote de bateria Sharp e o Adaptador AC são especificamente projetados para trabalhar juntos.
• Não utilize o adaptador AC se o cabo ou a ficha estiverem danificados.
• Não coloque a bateria perto de fogo ou calor.
• A exposição a fogo ou a uma temperatura superior a 60°C pode fazer a bateria explodir.
• Não carregue a bateria num local húmido ou molhado.
• Não carregue na presença de líquidos ou gases inflamáveis.
• Certifique-se de que a bateria nunca está mergulhada em água.
• Não carregue numa zona com calor (acima de 40°C) ou frio (abaixo de 10°C) extremos.
• O carregamento será mais eficaz à temperatura ambiente normal.
• Não esmague, deixe cair ou danifique a bateria.
• Não use um pacote de bateria ou adaptador AC que tenha sido largado ou recebido um golpe forte.
• Danos na bateria podem fazê-la explodir. Deite a bateria fora imediatamente e como deve ser, seguido as instruções sobre como eliminar uma bateria, ou contacte a assistência técnica para obter conselhos.
• Não abra, modifique nem tente reparar a bateria.

• A bateriapode emitir fumos se estiver danificado ou for usado incorretamente.

• Caso experiencie quaisquer efeito adversos, certifique-se de que a área está bem ventilada e procure atenção médica.

• Quando for danificada ou usada incorretamente, a bateria pode vazar líquido.
• Se entrar em contacto com algum líquido da bateria, lave imediatamente com água e sabão neutro. Se o líquido entrar em contacto com os seus olhos, lave com água e procure assistência médica.
• Mantenha o pacote de bateria longe de pequenos objetos metálicos que podem resultar no encurtamento dos terminais da bateria.

Eliminação deste equipamento e das baterias

Este produto não contém nenhumas peças que possam ser consortadas pelo utilizador.

Os produtos eletrónicos e as baterias não devem ser misturados com o lixo doméstico normal. Os utilizadores domésticos devem contactar ou o revendedor onde compraram este produto, ou as autoridades locais para obter detalhes sobre onde e como podem entregar estes objetos para uma reciclagem ambientalmente segura.

Não descarte como lixo doméstico ou no fogo, pois o pacote de pilhas pode explodir.

As baterias devem ser descartadas de acordo com as regulamentações locais.

Este símbolo significa que o produto contém uma bateria abrangida pela diretiva europeia 2013/56/UE que não pode ser eliminada com o lixo doméstico normal. As indicações Cd, Hg e Pb por baixo do símbolodo caixote do lixo indicam se a bateria contém cádmio (Cd), mercúrio (Hg) ou chumbo (Pb).

Este símbolo num produto significa que o produto está abrangido pela diretiva europeia 2012/19/UE e não deve ser eliminado ou abandonado com outro lixo doméstico.

Estes símbolos em produtos, embalagens e/ou nos documentos que os acompanham signifi cam que os produtos elétricos e eletrónicos usados não devem ser misturados com o lixo doméstico geral.

Declaração CE e UKCA:

O seu aspirador vertical foi projetado para limpar superfícies de pisos e superfícies verticais mais altas que são difíceis de alcançar. Comece com a Extensão de Vara Metálica e combine com as seguintes ferramentas.

• Anexe a escova de rolo motorizada mais larga com luzes LED para pisos duros, tapetes de área e carpetes.
• Anexe o adaptador de flexão flexível para alcançar debaixo de sofás, cadeiras e ao redor de móveis.
• Anexe a Ferramenta de Fenda Estendida para cantos e locais apertados.
• Use o V Roller em todos os tipos de pisos. O Rolo de Escova é recomendado para pisos duros.
• Anexe a ferramenta 2-em-1 escova/ranhura para abajures, estantes de livros e eletrónicos. Apenas para o VC-SV28AEU-B
• Anexe o mini rolo de escova motorizado para escadas e caminhos mais estreitos.

Para uma aspiração rápida de pequenas áreas, pode converter o aspirador vertical num aspirador de mão, removendo a extensão de vara metálica. Escolha a ferramenta certa, como abaixo, para o trabalho.

- Anexe a Ferramenta de Fenda Longa para uma limpeza profunda entre os assentos do carro, almofadas do sofá e cadeiras altas.

- Anexe a Ferramenta 2-em-1 Escova/Ranhura para cómodas, prateleiras e teclados.

Apenas para o VC-SV28AEU-B

- Anexe a Mangueira Flexível mais a Ferramenta Ranhura ou Escova para uma limpeza profunda dos interiores dos carros, debaixo dos assentos e entre eles.

Filtro e caixote do lixo

O seu aspirador contém vários filtros para garantir que o ar impuro não seja reciclado para a divisão e para proteger o motor. O caixote do lixo selado captura e retém 99,9% do pó, alergénios, caspa e sujidade.

1 2 43 5 6

1. Botão de liberação do compartimento.
2. Caixote do lixo selado
3. Filtro HEPA 13.
4. Manga do fi Itro
5. Filtro de malha metálica para separar partículas grandes.
6. Rotação ciclónica multi-cone para isolar partículas de pó

Esvaziando o Caixote do Lixo

1. Segure o aspirador de mão sobre um recipiente de lixo.
2. Em seguida, pressione o botão de liberação do caixote para abrir o caixote. Evvazie cuidadosamente o conteúdo num recipiente para lixo. Se necessário, limpe o fi Itro HEPA.
3. Certifique-se de que a Montagem do Filtro HEPA está segura (rodando a montagem completa no sentido dos ponteiros do relógio) antes de fechar a porta do compartimento de pó (um "clique" será ouvido quando a porta estiver trancada).

Remoção e Limpeza do Filtro de Alta Densidade

1. Gire a montagem do filtro HEPA no sentido anti-horário até que se solte da unidade.
2. Retire a montagem do filtro HEPA e limpe conforme necessário (veja abaixo).
3. Insira o filtro de densidade HEPA de volta na montagem do filtro HEPA.
4. Certifique-se de que a montagem do filtro de alta densidade está segura (rodando no sentido dos ponteiros do relógio) antes de fechar a porta do caixote do lixo.

NOTA: Se o filtro HEPA estiver muito sujo, pode ser lavado em água. Após a lavagem, deixe secar durante pelo menos 24 horas para garantir que está completamente seco antes de o inserir novamente no aspirador.

Para garantir o alto desempenho do filtro HEPA, recomenda-se que seja substituído a cada 3 meses. Para encomendar o seu filtro de substituição, use o número do modelo VC-SVF1A.

Ferramentas e a sua utilização

O seu aspirador vertical SHARP vem com várias ferramentas, conforme mostrado abaixo. Dependendo do modelo que possui, determinará quais ferramentas estão incluídas na caixa.

Escova Dois em Um

Esta ferramenta pode ser usada com a escova estendida ou com o bocal. Para usar o bocal, pressione para baixo o botão de liberação e puxe para trás a extensão da escova.

A escova dois em um é ideal para limpar abajures, estantes e vários itens de equipamento eletrónico.

Escova de Bocal Largo (apenas para VC-SV28AEU-B)

Esta ferramenta útil pode ser usada para a limpeza suave de cortinas, draperies, parapeitos de janelas, estores, etc.

Ferramenta de Fenda Longa

Esta versátil Ferramenta de Fenda Estendida é ideal para limpar cantos e locais apertados.

Mangueira de Extensão (apenas VC-SV28AEU-B)

Para aumentar a usabilidade das ferramentas menores, estas podem ser usadas com a mangueira de extensão. A mangueira pode estender-se para permitir um acesso mais fácil a áreas apertadas ou difíceis de alcançar para uma limpeza aprimorada.

Extensão de Vara Metálica

Use esta ferramenta com a cabeça motorizada para permitir uma limpeza fácil dos pisos.

O rolo da escova motorizada é ideal para limpar todos os tipos de pisos. O V-Roller é equipado como padrão e este é intercambiável com o rolo da escova. Ambos os rolos proporcionam excelente desempenho em todos os tipos de piso. Com a adição de uma luz brilhante, a cabeça motorizada permite que você veja qualquer sujeira, poeira e detritos a serem aspirados, também permite que você veja em cantos e bordas mais escuros para uma limpeza completa.

Para alterar, limpar ou manter o rolo, siga as instruções abaixo.

1. Empurre a alavanca marcada como A para baixo e, ao mesmo tempo, puxe para cima a placa do rolo de escova (item B).
2. Remova a placa do rolo de escova.
3. Retire o rolo de escova puxando para cima do lado direito (R).
4. Insira o rolo, encaixando-o no lado esquerdo (L) e depois empurrando-o para baixo no lado direito para que fique bem fixo. Agora, reinsira a placa da escova de rolo, empurrando-a para baixo até ouvir um clique.

V-Rolo

Use o V Roller em todos os tipos de pisos.

O Rolo de Escova é recomendado para pisos alcatifados.

Mini Escova Motorizada (apenas para VC-SV28AEU-B)

Anexe o mini rolo de escova motorizado para escadas, estofos e caminhos mais estreitos.

Adaptador Flexível de Curvatura (apenas para VC-SV20AEU-S e VC-SV28AEU-B)

Use com a extensão de vara metálica para permitir um fácil acesso por baixo de sofás, cadeiras, mesas, etc.

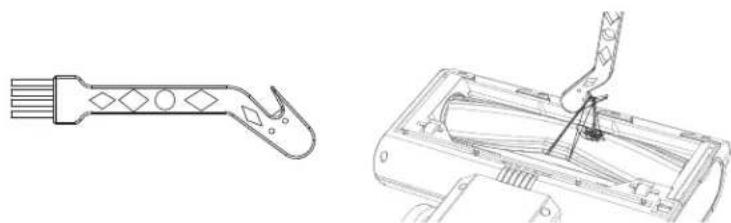

Uma ferramenta de limpeza prática está incluída na caixa. Esta ferramenta permite a fácil remoção de emaranhados na escova de rolo usando a lâmina de corte embutida. A escova pode ser usada para limpar qualquer entrada de poeira em pequenas áreas do aspirador ou acessórios.

Ao usar a parte de corte da ferramenta de limpeza, certifique-se de prender bem o emaranhado e puxar para que o material seja cortado. Tenha cuidado para não puxar com demasiada força, pois isso pode causar danos ao rolo.

Autoportante

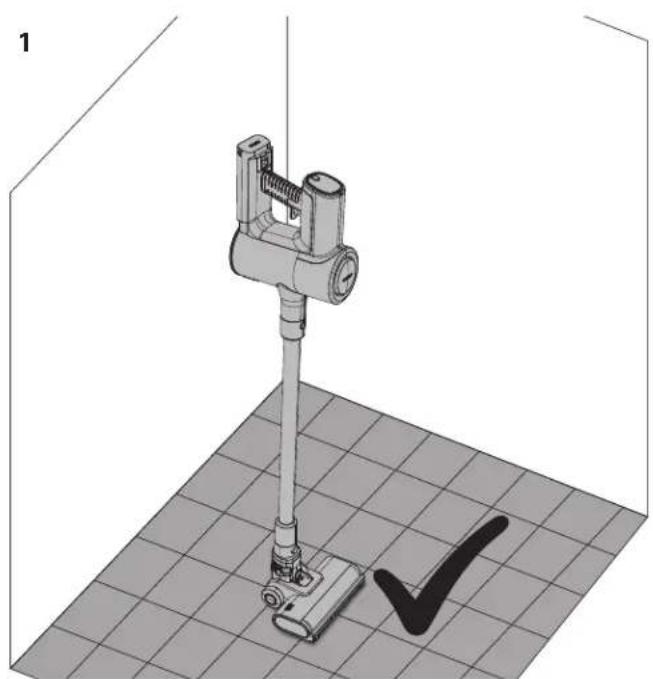

1. Está bem usar o Autoportante em piso duro.
2. NÃO use a função de ficar em pé sozinho em pisos macios ou carpetados.

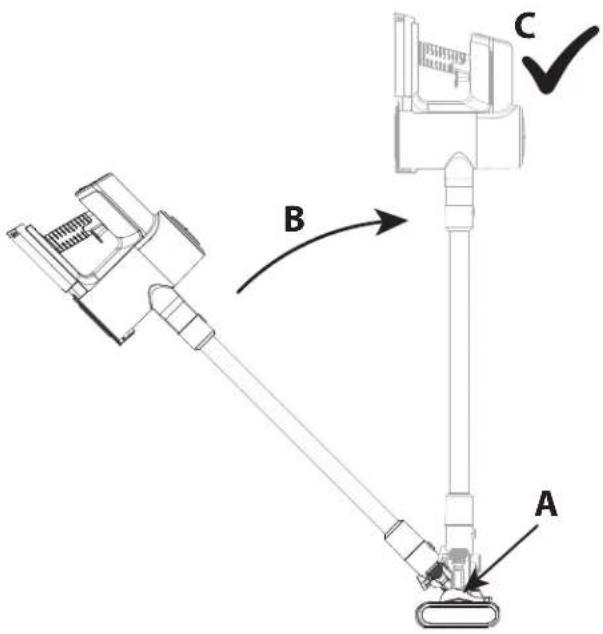

Ao usar o seu aspirador vertical SHARP num piso duro, é possível colocar o seu aspirador na posição de auto-sustentação. Para que isto funcione corretamente, o aspirador deve estar ligado à unidade de cabeça motorizada através da haste de extensão metálica; certifi que-se também de que a bateria está instalada.

Com o seu pé a descansar suavemente na cabeça motorizada, mova o aspirador para que este fique na posição vertical. Ouvirá um clique quando a cabeça estiver bloqueada.

Solte suavemente o aspirador e ele fi cará de pé sozinho.

ATENÇÃO: O seu aspirador ficará de pé sozinho em pisos duros, se for derrubado lá, é possível que ocorram danos ou lesões. Certifique-se de que, uma vez na posição de auto-sustentação, não seja empurrado. Enquanto estiver no modo de auto-sustentação, não deixe sem supervisão, especialmente se tiver crianças pequenas ou animais de estimação.

Painel do mostrador

O painel de mostrador multifunções apresenta informações importantes sobre a função e uso do seu aspirador vertical. Para alterar a velocidade do motor de ECO (mais eficiente) para Turbo (mais potente), pressione este botão. Quando a unidade está desligada, pressione este botão para mostrar quanto de energia resta na bateria para cada modo de operação.

VC-ST12AEU-W e VC-SV20AEU-S VC-SV28AEU-B

1. Percentagem de energia da bateria restante.
2. Botão de seleção de modo – ECO, Médio ou Turbo.
3. Indicação visual da energia restante com base no nível da bateria. Isto irá mudar quando o botão do modo for pressionado.
4. Modo de operação. Isto irá mudar quando o botão do modo for pressado.

No caso de ocorrer algum problema com o seu aspirador vertical, é possível que seja exibido um código de erro no painel de visualização. Consulte a secção de Resolução de Problemas deste manual do utilizador para mais detalhes, caso apareça um código de erro.

Limpeza e manutenção geral

Para garantir que o seu aspirador vertical SHARP permanece em boas condições e continua a prestar um serviço fiável, recomenda-se que o limpe e mantenha regularmente.

As partes exteriores podem ser limpas com um pano macio. Se houver marcas teimosas, use um líquido de limpeza suave e não abrasivo para remover.

Nunca utilize produtos de limpeza abrasivos ou panos para manter o seu aspirador vertical SHARP, pois estes irão danificar a superfície.

Dicas gerais após a utilização são:

1. Evvazie a Câmara do Caixote do Lixo

A sucção é reduzida se a câmara de pó estiver cheia de detritos, por isso, esvaziar após e durante o uso proporcionará uma experiência de limpeza muito melhor.

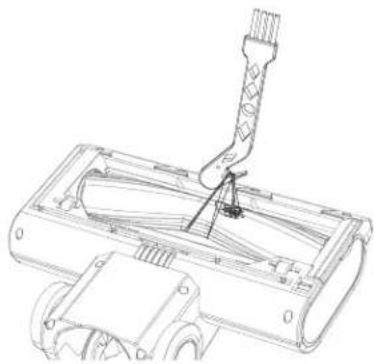

Remova qualquer cabelo ou detrito que possa ter ficado preso e/ou enrolado no rolo durante o uso, pois isso melhorará o desempenho na próxima utilização. Para qualquer coisa que tenha sido enrolada no rolo, use a borda de corte da ferramenta de limpeza para remover.

3. Verifi que se há bloqueios

Certifique-se de que as vias de ar estão livres de obstruções, como tufos de cabelo, pelo de animais ou grandes pedaços de detritos. Use uma luz (a lanterna do seu telemóvel) para olhar para dentro do tubo e verificar se está desobstruído.

Filtros obstruídos são a razão mais comum para uma fraca sucção. Limpe estes após cada utilização e, se o desempenho estiver a ser degradado, podem ser lavados em água e deixados a secar durante 24 horas. Recomenda-se que o filtro HEPA seja substituído a cada 3 meses.

É possível que, ocasionalmente, o seu aspirador vertical fique bloqueado com detritos. Poderá ser necessário desmontar algumas peças para conseguir limpar e desbloquear.

Ao lidar com bloqueios, use um arame longo e rígido com uma extremidade embotada para limpar os tubos. Tenha cuidado para não danifi car o tubo.

Adaptador CA

O seu aspirador vertical SHARP é fornecido com um adaptador AC que pode ser usado com uma tomada do Reino Unido (3 pinos) ou da UE (2 pinos). O adaptador AC fornecido com o seu aspirador vertical dependerá do modelo do aspirador e da bateria, consulte a tabela abaixo para corresponder o modelo do aspirador e o adaptador AC.

Use apenas o adaptador AC fornecido e recomendado pela SHARP com o seu Aspirador Vertical.

As especificações do Adaptador CA podem ser encontradas no final deste Manual do Utilizador.

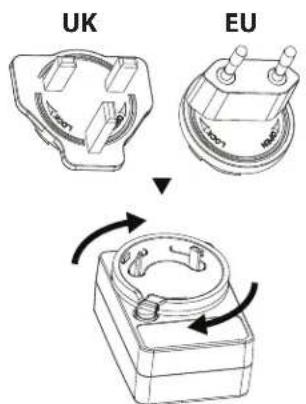

Mudar o tipo de conexão da tomada do adaptador

O seu adaptador AC é fornecido com 2 placas de conexão à rede elétrica que podem ser trocadas dependendo do tipo de tomada que possui. A placa de conexão à esquerda é para o Reino Unido, Irlanda e Chipre. A placa de conexão de 2 pinos à direita é para a maioria dos outros países da UE.

Para instalar a placa correta para a sua tomada principal, selecione a correta (UK ou EU) e coloque no adaptador AC conforme mostrado na imagem abaixo, a placa deve ficar no recesso. Gire no sentido horário até ouvir um clique e a placa de conexão está agora instalada. Se tiver dúvidas, por favor, contacte a nossa linha de apoio para aconselhamento.

UK EU

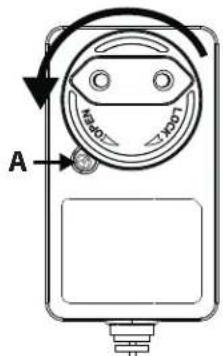

Para remover a placa, pressione o botão A e gire a placa no sentido anti-horário. A placa agora pode ser removida.

A 150Ω 200Ω

Resolução de problemas

Problema Motivo Resolução
O código de erro E01 aparece no visor.	O motor principal foi impedido de rodar.	Remova a obstrução do rolo na cabeça motorizada.
O E02 aparece no visor (ap-enas para VC-SV20AEU-S e VC-SV28AEU-B).	Entrada bloqueada. Remova o bloqueio	da cabeça, tubo e/ou entrada.
Desempenho fraco na recolha.	Sucção reduzida.	Defi na o modo de vácuo para Turbo.Esvazie o caixote do lixo.Limpe os fi ltros.Certifique-se de que as vias de ar do aspirador não estão bloqueadas ou obstruídas.
O aspirador parou ou não funcionará.	Problema com a bateria ou conexão da bateria.	Verifi que se a bateria está totalmente carregada.Certifi que-se de que a bateria está corretamente conectada ao aspirador.
O rolo não irá rodar. Problema mecânico.	Bateria quase descarregada. Recarregue	Remova a obstrução do rolo na cabeça motorizada.Limpe o rolo e a unidade principal.
A luz da bateria está a piscar vermelho.
O acessório está partido ou não funciona.		Contacte o centro de atendimento SAHRP para discutir.Uma nova peça pode ser fornecida gratuitamente se estiver sob garantia ou numa base paga, se necessário.
A cabeça motorizada é barul-henta.	Rolo de escova encaixado.	Se o rolo de escova estiver encaixado, as cerdas farão barulho ao entrar em contacto com a carcaça da ca-beça.

Se tiver algum outro problema com o seu aspirador vertical SHARP, por favor, contacte o nosso centro de atendimento para mais conselhos e informações.

Para encomendar acessórios de substituição, filtros e baterias, por favor contacte o seu centro de assistência SHARP por telefone ou email.

Especifi cações técnicas

Modelo VC-SV12AEU-W VC-SV20AEU-S VC-SV28AEU-B
Capacidade da Bateria (mAh) 2000 2500 4000
Tensão da Bateria (V) 22,2 21,6 21,6
Potência da Bateria (Wh) 44,4 54 86,4
Tamanho da Bateria (L x A x P em mm) 158 x 65 x 85 158 x 65 x 85 158 x 65 x 85
Peso da Bateria (kg)	0,429	0,453	0,585
Número de Células	6	6	6
Tempo de Carregamento de Uma Única Bateria (horas)	4	4,5	4
Tempo de Carregamento da Bateria Dupla (horas)	8	9	8
Corpo Principal em Cor	BRANCO	Prata	Preto
Painel de controlo	Digital	Digital	Digital
Tipo de Mostrador	LCD	LCD	LCD
Capacidade do Caixote do Lixo (L)	0,55 0,55 0,55
Tipo de Filtro de Escape	HEPA 13	HEPA 13	HEPA 13
Peso Bruto (kg)	5,2	5,4	6,3
Potência do Motor (W)	150	250	380
Tipo de motor	Motor DC Motor DC sem escovas	Motor DC sem escovas
Nível de ruído (dB)	≤80 km	≤80 km	≤80
Consumo de Energia em Modo DESLIGAR (W)	0,5	0,5	0,5
Proteção contra Sobrequecimento	Sim	Sim	Sim
Tomada	Adaptador de Tomada (EU/UK)	Adaptador de Tomada EU/UK	Adaptador de Tomada EU/UK
Consumo de Energia do Motor (W)	150	250	380
Tempo de Funcionamento em Potência Máxima (minutos)	16	15	12
Tempo de Funcionamento em Potência Média (minutos)	N/A	N/A	24
Tempo de Funcionamento em Potência Mínima (minutos)	25	45	65
Certificação do Logótipo de Segurança	Declaração CE / UKCA	Declaração CE / UKCA	Declaração CE / UKCA
Potência Mínima de Sucção (kPa)	6	7	7
Potência Máxima de Sucção (kPa)	12	20	28
Potência Máxima de Sucção (Watts de Ar)	62	120	173
Farol LED	Sim	Sim	Sim
Cor do Farol	BRANCO	BRANCO	BRANCO
Dimensão da Unidade (L x A x P em mm)	120 x 1205 x 270	120 x 1205 x 270	120 x 1250 x 250
Peso da Unidade (kg)	3,9	4,1	5
Adaptador CA
Modelo CZH015265065TRWQ CZH015265065TRWQ CZH024265100TRWQ
Entrada	100-240V AC / 50/60Hz / 0.5A	100-240V AC / 50/60Hz / 0.5A	100-240V AC / 50/60Hz / 0.8A
Requisitos de alimentação elétrica	AC 100-240V ~ 50/60Hz	AC 100-240V ~ 50/60Hz	AC 100-240V ~ 50/60Hz
Saída 26,5V DC / 650mA 26,5V DC / 650mA 26,5V DC / 1000mA
Cor BRANCO BRANCO Preto
Comprimento do cabo de alimen-tação (mm)	1500mm 1500mm 1500mm
Para ser usado com VC-SV12AEU-W VC-SV20AEU-S VC-SV28AEU-B
Classifi cação IP	IP20 (apenas para uso interno)	IP20 (apenas para uso interno)	IP20 (apenas para uso interno)
Produtor	Shenzhen Chanzeho Technology Co. Limited7/F, Spa Centre, No.53-55Lockhart Road, Wan Chai,Hong Kong

Atentie:
