MANUAL DE UTILIZADOR GWS 20230 H BOSCH

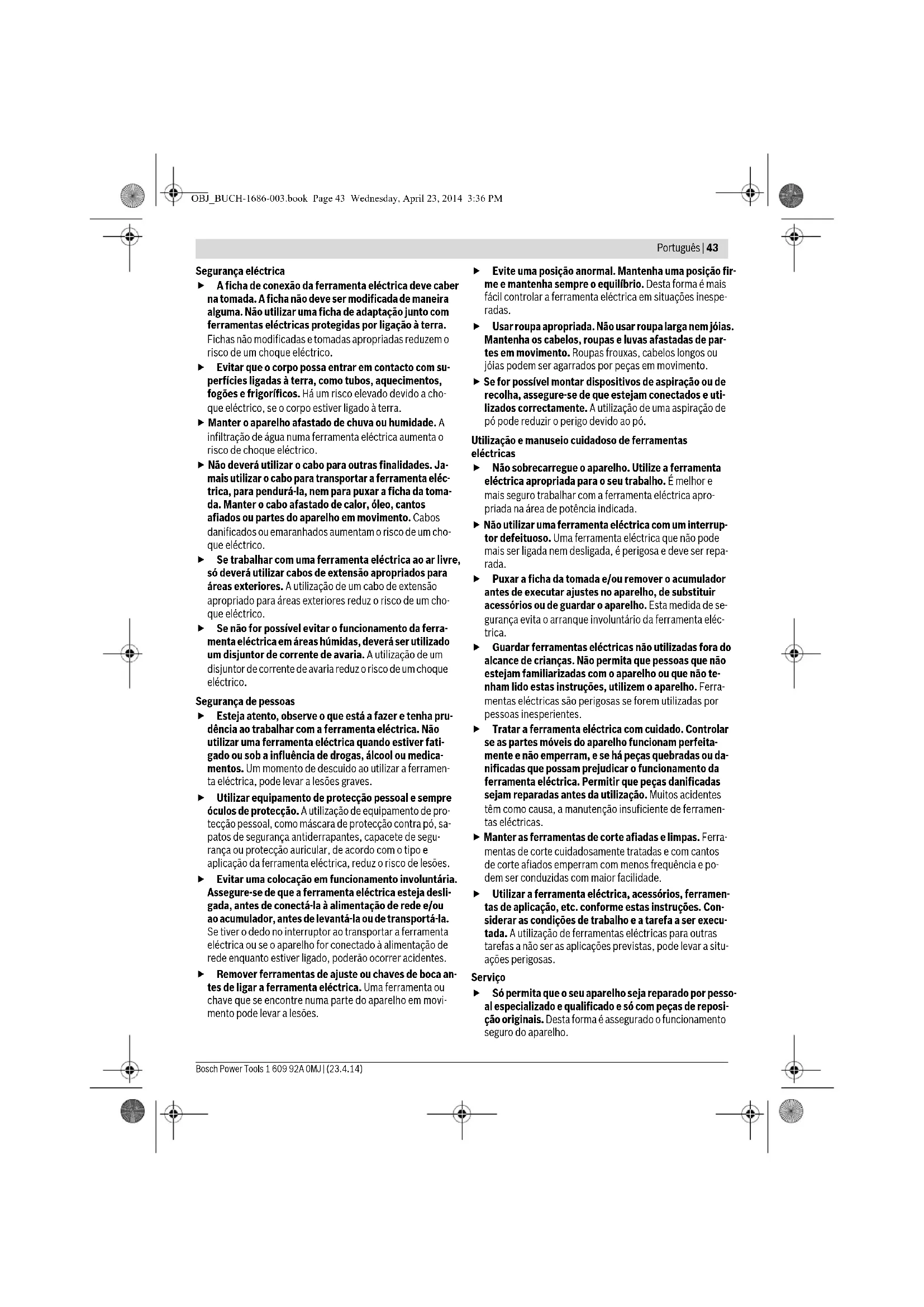

essó rios ou de guardar o aparelho. Esta medida de se- gurança evita o arranque involuntário da ferramenta eléc- trica. Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não te- nham lido estas instruções, utilizem o aparelho. Ferra- mentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeita- mente e não emperram, e se há peças quebradas ou da- nificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramen- tas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferra- mentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e po- dem ser conduzidas com maior facilidade. Utilizar a ferramenta eléctrica, acessórios, ferramen- tas de aplicação, etc. conforme estas instruções. Con- siderar as condições de trabalho e a tarefa a ser execu- tada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situ- ações perigosas. Serviço Só permita que o seu aparelho seja reparado por pesso- al especializado e qualificado e só com peças de reposi- ção originais. Desta forma é assegurado o funcionamento seguro do aparelho. OBJ_BUCH-1686-003.book Page 43 Wednesday, April 23, 2014 3:36 PM44 | Português 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Indicações de segurança para rebarbadoras Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por rectificação Esta ferramenta eléctrica deve ser utilizada como lixa- deira, como lixadeira com lixa de papel, escova de ara- me e para separar por rectificação. Observar todas as indicações de aviso, instruções, apresentações e da- dos fornecidos com a ferramenta eléctrica. O desres- peito das seguintes instruções pode levar a um choque eléctrico, incêndio e/ou graves lesões. Esta ferramenta eléctrica não é apropriada para polir. Aplicações, para as quais a ferramenta eléctrica não é pre- vista, podem causar riscos e lesões. Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta eléctrica. O facto de po- der fixar o acessório a esta ferramenta eléctrica, não ga- rante uma aplicação segura. O número de rotação admissível da ferramenta de tra- balho deve ser no mínimo tão alto quanto o máximo nú- mero de rotação indicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, po- dem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta eléctrica. Ferramentas de trabalho in- correctamente medidas podem não ser suficientemente blindadas nem controladas. Ferramentas de trabalho com encaixe roscado devem caber exactamente na rosca do veio de rectificação. Para ferramentas de trabalho montadas com flange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flan- ge. Ferramentas de trabalho, que não são fixas exacta- mente na ferramenta eléctrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo. Não utilizar ferramentas de trabalho danificadas. An- tes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abra- sivos apresentam fissuras e estilhaços, se pratos abra- sivos apresentam fissuras, se há desgaste ou forte atri- ção, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta eléctrica ou a ferramen- ta de trabalho caírem, deverá verificar se sofreram da- nos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de tra- balho, deverá manter-se, e as pessoas que se encon- trem nas proximidades, fora do nível de rotação da fer- ramenta de trabalho e permitir que a ferramenta eléctrica funcione durante um minuto com o máximo número de rotação. A maioria das ferramentas de traba- lho danificadas quebram durante este período de teste. Utilizar um equipamento de protecção pessoal. De acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou um óculos protector. Se for necessário, deverá utilizar uma más- cara contra pó, protecção auricular, luvas de protecção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas duran- te as diversas aplicações. A máscara contra pó ou a másca- ra de respiração deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante lon- go tempo a fortes ruídos, poderá sofrer a perda da capaci- dade auditiva. Observe que as outras pessoas mantenham uma dis- tância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho, deverá usar um equipamento de protecção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas po- dem voar e causar lesões fora da área imediata de traba- lho. Ao executar trabalhos durante os quais podem ser atin- gidos cabos eléctricos ou o próprio cabo de rede deverá sempre segurar a ferramenta eléctrica pelas superfí- cies de punho isoladas. O contacto com um cabo sob ten- são também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. Manter o cabo de rede afastado de ferramentas de tra- balho em rotação. Se perder o controlo sobre a ferramen- ta eléctrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. Jamais depositar a ferramenta eléctrica, antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em con- tacto com a superfície de apoio, provocando uma perda de controlo da ferramenta eléctrica. Não permitir que a ferramenta eléctrica funcione en- quanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de tra- balho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de me- tal pode causar perigos eléctricos. Não utilizar a ferramenta eléctrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeraç ão líquidos p ode provocar um choque eléctrico. Contra-golpe e respectivas advertências Contra-golpe é uma repentina reacção devido a uma ferra- menta de trabalho travada ou bloqueada, como por exem- plo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma pa- rada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta eléctrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sen- tido contrário da rotação da ferramenta de trabalho. OBJ_BUCH-1686-003.book Page 44 Wednesday, April 23, 2014 3:36 PMPortuguês | 45 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Se por exemplo um disco abrasivo travar ou bloquear nu- ma peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, que- brando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta então no sentido do opera- dor ou para longe deste, dependendo do sentido de rota- ção do disco no local do bloqueio. Sob estas condições os discos abrasivos também podem partir-se. Um contra-golpe é a consequência de uma utilização incor- recta ou indevida da ferramenta eléctrica. Ele pode ser evi- tado por apropriadas medidas de precaução como descri- to a seguir. Segurar firmemente a ferramenta eléctrica e posicio- nar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo con- trolo possível sobre as forças de um contra-golpe ou so- bre momentos de reacção durante o arranque. O opera- dor pode controlar as forças de contra-golpe e as forças de reacção através de medidas de precaução apropriadas. Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área, na qual a fer- ramenta eléctrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta eléc- trica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. Trabalhar com especial cuidado na área ao redor de es- quinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação ten- de a travar em esquinas, em cantos afiados ou se for rico- cheteada. Isto causa uma perda de controlo ou um contra- golpe. Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferramenta eléctrica. Instruções especiais de segurança específicas para lixar e separar por rectificação Utilizar exclusivamente os corpos abrasivos homologa- dos para a sua ferramenta eléctrica e a capa de protec- ção prevista para estes corpos abrasivos. Corpos abra- sivos não previstos para a ferramenta eléctrica, não podem ser suficientemente protegidos e portanto não são seguros. Rebolos acotovelados devem ser montados de modo que a sua superfície rectificadora não sobressaia do ní- vel da borda da cobertura de protecção. Um rebolo mon- tado de forma incorrecta, que sobressai do nível da borda da cobertura de protecção, não pode ser suficientemente protegido. A capa de protecção deve ser firmemente aplicada na ferramenta eléctrica e fixa, de modo que seja alcança- do um máximo de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direc- ção do operador. A capa de protecção ajuda a proteger a pessoa, que está a operar a máquina, contra estilhaços, contacto acidental com o rebolo, e contra faíscas que pos- sam incendiar as roupas. Os corpos abrasivos só devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Disco de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos po- de quebrá-los. Sempre utilizar flanges de aperto intactos de tamanho e forma correctos para o disco abrasivo seleccionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. Não utilizar discos abrasivos gastos de outras ferra- mentas eléctricas maiores. Discos abrasivos para ferra- mentas eléctricas maiores não são apropriados para os nú- meros de rotação mais altos de ferramentas eléctricas menores e podem quebrar. Outras advertências especiais de segurança para separar por rectificação Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efectuar cortes extrema- mente profundos. Uma sobrecarga do disco de corte au- menta o desgaste e a predisposição para emperrar e blo- quear e portanto a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. Evitar a área que se encontra na frente ou atrás do dis- co de corte em rotação. Se o disco de corte for conduzido

ça a ser trabalhada, para frente, afastando-se do cor- po, é possível que no caso de um contra-golpe a ferramen- ta eléctrica, junto com o disco em rotação, seja atirada di- rectamente na direcção da pessoa a operar o aparelho. Se o disco de corte emperrar ou se o trabalho for inter- rompido, deverá desligar a ferramenta eléctrica e man- tê-la parada, até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte en- quanto ainda estiver em rotação, caso contrário pode- rá ser provocado um contra-golpe. Verificar e eliminar a causa do emperramento. Não ligar novamente a ferramenta eléctrica, enquanto ainda estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rota- ção, antes de continuar cuidadosamente a cortar. Caso contrário é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe. Apoiar placas ou peças grandes, para reduzir um risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos can- tos. OBJ_BUCH-1686-003.book Page 45 Wednesday, April 23, 2014 3:36 PM46 | Português 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Tenha o cuidado ao efectuar “Cortes de bolso” em pare- des existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. O disco de cor- te pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos eléctricos ou outros objectos. Advertências especiais de segurança específicas para li- xar com lixa de papel Não utilizar lixas de papel demasiado grandes, mas sempre seguir as indicações do fabricante sobre o ta- manho correcto das lixas de papel. Lixas de papel, que sobressaem dos cantos do prato abrasivo, podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe. Advertências especiais de segurança específicas para tra- balhar com escovas de arame Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não so- brecarregue os arames exercendo uma força de pres- são demasiada. Pedaços de arame a voar, podem pene- trar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de protecção, deverá evitar que a escova de arame entre em contacto com a capa de protecção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pres- são e às forças centrífugas. Advertências de segurança adicionais Usar óculos de protecção. Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e cho- ques eléctricos. Danos em tubos de gás podem levar à ex- plosão. A penetração num cano de água causa danos mate- riais ou pode provocar um choque eléctrico. Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for inter- rompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evi- tado um rearranque descontrolado do aparelho. Não tocar em rebolos e discos de corte antes de esfria- rem. Os discos se tornam bem quentes durante o trabalho. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Descrição do produto e da potência Devem ser lidas todas as indicações de ad- vertência e todas as instruções. O desres- peito das advertências e instruções apresen- tadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Abrir a página basculante contendo a apresentação do apare- lho, e deixar esta página aberta enquanto estiver lendo a ins- trução de serviço. Utilização conforme as disposições A ferramenta eléctrica é destinada para cortar, desbastar e escovar materiais metálicos e de pedras, sem a utilização de água. Para cortar com rebolos ligados deve ser utilizada uma capa de protecção para cortes. Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente. Junto com ferramentas abrasivas admissíveis, é possível usar a ferramenta eléctrica para alisamentos com lixas. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apre- sentação da ferramenta eléctrica na página de esquemas. 1 Tecla de bloqueio do veio 2 Interruptor de ligar-desligar 3 Punho adicional (superfície isolada) 4 Veio de rectificação 5 Capa de protecção para lixar 6 Parafuso de fixação para a capa de protecção 7 Flange de admissão com o-ring 8 Disco abrasivo* 9 Porca de aperto 10 Chave de dois pinos para a porca de aperto* 11 Porca de aperto rápido * 12 Disco de metal duro em forma de tacho* 13 Capa de protecção para cortar* 14 Disco de corte* 15 Capa de protecção para o rebolo em forma de tacho* 16 Mós tipo tacho* 17 Chave de dois pinos acotovelada para mós tipo tacho* 18 Protecção para as mãos* 19 Discos distanciadores* 20 Prato abrasivo de borracha* 21 Folha de lixar* 22 Porca redonda* 23 Escova tipo tacho* 24 Capa de aspiração para cortar com carril de guia* 25 Disco de corte diamantado* 26 Punho (superfície isolada) *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. OBJ_BUCH-1686-003.book Page 46 Wednesday, April 23, 2014 3:36 PMPortuguês | 47 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Dados técnicos Informação sobre ruídos/vibrações Valores de medição para ruídos, averiguados conforme EN 60745. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 92 dB(A); Nível de potência acústi- ca 103 dB(A). Incerteza K=3 dB. Usar protecção auricular! Totais valores de vibrações a

(soma dos vectores de três di- recções) e incerteza K averiguada conforme EN 60745: Lixamento de superfícies (desbastar): a

lixar com folha de lixa: a

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela nor- ma EN 60745 e pode ser utilizado para a comparação de fer- ramentas eléctricas. Ele também é apropriado para uma ava- liação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta eléctrica. Se, contudo, a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com ma- nutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibra- ções para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que o pro- duto descrito em “Dados técnicos” cumpre as seguintes nor- mas ou documentos normativos: EN 60745 conforme as dis- posições das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE. Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montagem Montar os dispositivos de protecção Antes de todos trabalhos na ferramenta eléctrica deve- rá puxar a ficha de rede da tomada. Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de protecção/na fer- ramenta eléctrica estiverem danificados, será necessário que a ferramenta eléctrica seja enviada imediatamente ao serviço pós-venda, os endereços encontram-se na secção “Serviço pós-venda e consultoria de aplicação”. Capa de protecção para lixar Colocar a capa de protecção 5 na gola do veio. Adaptar a po- sição da capa de protecção 5 às necessidades da etapa de trabalho e travar a capa de protecção 5 com o parafuso de fi- xação 6. Ajustar a capa de protecção 5 de modo a evitar que vo- em faúlhas na direcção do operador. Rebarbadora GWS ... 20-230

... H50 L.. ... H50 M.. Potência nominal consumida W2000 2000 Potência útil W1250 1250 Número de rotações nominal min

máx. diâmetro do disco abrasivo mm 230 230 Rosca do veio de rectificação M 14 M 14 máx. comprimento da rosca do veio de rectificação mm 25 25 Protecção contra rearranque involuntário

Limitação de corrente de arranque

Peso conforme EPTA- Procedure 01/2003 – com punho adicional com amortecimento de vibrações – com punho adicional padronizado

5,2 5,1 5,2 5,1 Classe de protecção /II /II As indicações valem para tensões nominais [U] de 230 V. Estas indica- ções podem variar dependendo de tensões inferiores e dos modelos es- pecíficos dos países. Só para ferramentas eléctricas sem limitação da corrente de arranque: Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros apare- lhos pode ser prejudicado. Em impedâncias de rede inferiores a 0,25 Ohm não se conta com avarias. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 47 Wednesday, April 23, 2014 3:36 PM48 | Português 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Capa de protecção para cortar Ao cortar com rebolos ligados deve ser sempre utiliza- da uma capa de protecção para cortar 13. Ao cortar pedras deve ser sempre assegurada uma as- piração de pó suficiente. A capa de protecção para cortar 13 é montada como a capa de protecção para lixar 5. Capa de aspiração para cortar com carril de guia A capa de aspiração para cortar com carril de guia 24 é mon- tada como a capa de protecção para lixar 5. Punho adicional Só utilizar a sua ferramenta eléctrica com o punho adi- cional 3. Atarraxar o punho adicional 3 de acordo com o tipo de traba- lho, do lado direito ou do lado esquerdo do cabeçote de en- grenagens. Protecção para as mãos Ao trabalhar com o prato abrasivo de borracha 20 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque deverá sempre montar a protecção para as mãos 18. Fixar a protecção para as mãos 18 com o punho adicional 3. Montar ferramentas abrasivas Antes de todos trabalhos na ferramenta eléctrica deve- rá puxar a ficha de rede da tomada. Não tocar em rebolos e discos de corte antes de esfria- rem. Os discos se tornam bem quentes durante o trabalho. Limpar o veio de rectificação 4 e todas as peças a serem mon- tadas. Premir a tecla de bloqueio do veio 1 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de rectificação. Só accionar a tecla de bloqueio do veio com o veio de rectificação parado. Caso contrário é possível que a fer- ramenta eléctrica seja danificada. Disco abrasivo/de corte Observe as dimensões das ferramentas abrasivas. O diâme- tro do furo deve ser do tamanho certo para o flange de admis- são. Não utilizar adaptadores nem redutores. Ao utilizar discos de corte diamantados deverá assegurar-se de que a seta do sentido de rotação sobre o disco de corte dia- mantado coincida com o sentido de rotação da ferramenta eléctrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens). A sequência de montagem está apresentada na página de es- quemas. Para fixar o disco abrasivo/disco de corte deverá atarraxar a porca de aperto 9 e apertá-la com a chave de dois furos, veja secção “Porca de aperto rápido”. Após montar a ferramenta abrasiva deverá controlar, antes de ligar a ferramenta eléctrica, se a ferramenta abrasiva está montada correctamente e se pode ser mo- vimentada livremente. Assegure-se de que a ferramen- ta abrasiva não entre em contacto com outras peças. No flange de fixação 7 encontra-se uma gola de centragem (anel circular). Se o anel circular estiver faltando ou se estiver danificado, terá que substituir sem falta o flange de fixação 7 ante de continuar a usar o aparelho. Disco abrasivo em forma de leque Para trabalhar com o disco abrasivo em forma de le- ques deverá sempre usar a protecção para as mãos 18. Prato abrasivo de borracha Para trabalhar com o prato abrasivo de borracha 20 de- verá sempre montar a protecção para as mãos 18. A sequência de montagem está apresentada na página de es- quemas. Antes de montar o prato abrasivo de borracha 20 deverá co- locar 2 discos de distância 19 sobre o veio de rectificação 4. Atarraxar a porca redonda 22 e apertá-la com a chave de dois furos. Escova tipo tacho/escova plana Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana deverá sempre usar a protecção para as mãos 18. A sequência de montagem está apresentada na página de es- quemas. Deverá ser possível atarraxar a escova tipo tacho/escova pla- na no veio de rectificação, até que fiquem firmemente encos- tadas no flange do veio de rectificação no fim da rosca do veio de rectificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta. Mós tipo tacho Para trabalhos com o rebolo em forma de tacho deverá montar a capa de protecção especial 15. O rebolo em forma de tacho 16 só deveria sobressair da capa de protecção 15, como é imprescindivelmente necessário para a respectiva tarefa. Ajustar a capa de protecção 15 nesta

sequência de montagem está apresentada na página de es- quemas. Atarraxar a porca de aperto 9 e apertá-la com a chave de dois pinos acotovelada 17. Porca de aperto rápido Para substituir facilmente as ferramentas abrasivas sem ter que utilizar outras ferramentas, poderá utilizar, em vez da porca de aperto 9, a porca de aperto rápido 11. A porca de aperto rápido 11 só deve ser utilizada para discos abrasivos ou para discos de corte. Só utilizar uma porca de aperto 11 que esteja em perfeito estado e sem danos. Ao atarraxar, observe que o lado da porca de aperto rápi- do com a legenda 11 não mostre para o disco abrasivo; a seta deve mostrar para a marca de índice 27. OBJ_BUCH-1686-003.book Page 48 Wednesday, April 23, 2014 3:36 PMPortuguês | 49 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Premir a tecla de bloqueio do veio 1 para imobilizar o veio de rectificação. Girar o disco abrasivo fortemente no senti- do dos ponteiros do relógio para apertar a porca de aper- to rápido. Uma porca de aperto rápido atarraxada de forma correcta pode ser solta com a mão; basta girar o anel serrilhado no sentido contrário dos pon- teiros do relógio. Jamais soltar uma porca de aperto rápido com um alica- te, mesmo se estiver presa, mas utilizar a chave de dois furos. Aplicar a chave de dois furos como indicado na figu- ra. Ferramentas abrasivas admissíveis Podem ser utilizadas todas as ferramentas abrasivas mencio- nadas nesta instrução de serviço. O número de rotação admissível [min

] ou a velocidade cir- cunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo. Observe portanto o número de rotação ou a velocidade cir- cunferencial admissível como indicado na etiqueta da ferra- menta abrasiva. Girar o cabeçote de engrenagens Antes de todos trabalhos na ferramenta eléctrica deve- rá puxar a ficha de rede da tomada. O cabeçote de engrena- gens pode ser girado em passos de 90°. Desta for- ma é possível colocar o interruptor de ligar-desli- gar numa posição mais propícia para certos tra- balhos especiais, p. ex. para trabalhos de corte com a capa de aspiração com carril de guia 24 ou para esquerdinos. Desatarraxar completamente os 4 parafusos. Deslocar o ca- beçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, po- dem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encon- trem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de ma- deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal espe- cializado. – Se possível deverá usar um dispositivo de aspiração apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respi- ratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Funcionamento Colocação em funcionamento Observar a tensão de rede! A tensão da fonte de corren- te deve coincidir com a indicada na chapa de identifica- ção da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V. Se a ferramenta eléctrica for alimentada através de geradores de corrente móveis (geradores), que não possuam suficien- tes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocor- rer reduções de potência ou comportamentos anormais ao li- gar o aparelho. Observe a adequação do gerador de corrente aplicado, espe- cialmente quanto à tensão e à frequência da rede eléctrica. máx. [mm] [mm] D b d [min

OBJ_BUCH-1686-003.book Page 49 Wednesday, April 23, 2014 3:36 PM50 | Português 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Ligar e desligar Para a colocação em funcionamento da ferramenta eléctri- ca, deverá empurrar o interruptor de ligar-desligar 2 para frente e em seguida premí-lo. Para fixar o interruptor de ligar-desligar premido 2, deverá empurrar o interruptor de ligar-desligar 2 um pouco para fren- te. Para desligar a ferramenta eléctrica, soltar o interruptor de li- gar-desligar 2, ou se estiver travado, deverá premir por ins- tantes o interruptor de ligar-desligar 2 e em soltá-lo de segui- da. Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada. Modelo de interruptores sem travamento (específicos dos países): Para a colocação em funcionamento da ferramenta eléctri- ca, deverá empurrar o interruptor de ligar-desligar 2 para frente e em seguida premí-lo. Para desligar a ferramenta eléctrica, deverá soltar novamen- te o interruptor de ligar-desligar 2. Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma cor- recta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danifica- das, descentrados ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões. Protecção contra rearranque involuntário (GWS 20-230 JH) A protecção contra rearranque involuntário evita que a ferra- menta eléctrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente eléctrica. Para recolocar em funcionamento deverá colocar o inter- ruptor de ligar-desligar 2 na posição desligada e ligar nova- mente a ferramenta eléctrica. Limitação de corrente de arranque (GWS 20-230 JH) A limitação electrónica de corrente de arranque limita a po- tência ao ligar a ferramenta eléctrica e possibilita o funciona- mento com um fusível de 16 A. Nota: Se a ferramenta eléctrica funciona com pleno número de rotações, imediatamente após ser ligada, significa que a li- mitação da corrente de arranque e a protecção contra re-ar- ranque falharam. A ferramenta eléctrica deve ser enviada imediatamente ao serviço pós-venda. Endereços encontram- se no capítulo “Serviço pós-venda e consultoria de aplica- ção”. Indicações de trabalho Cuidado ao cortar em paredes portantes, veja a secção “Notas sobre a estática ”. Fixar a peça a ser trabalhada se esta não estiver firme- mente apoiada devido ao seu próprio peso. Não carregue demasiadamente a ferramenta eléctrica, de modo que chegue a parar. Após um trabalho com carga elevada, deverá permitir que a ferramenta eléctrica funcione alguns minutos em vazio, para que a ferramenta de trabalho possa arrefe- cer. Não tocar em rebolos e discos de corte antes de esfria- rem. Os discos se tornam bem quentes durante o trabalho. Não utilizar a ferramenta eléctrica com um suporte pa- ra rebarbadoras. Nota: Puxar a ficha de rede da tomada quando o aparelho não for utilizado. Se a ficha de rede estiver introduzida na tomada e se houver tensão de rede, a ferramenta eléctrica continuará a consumir uma reduzida quantidade de corrente, apesar de estar desligada. Desbastar Jamais utilizar os discos de corte para desbastar. Com um ângulo de 30° a 40° poderá obter os melhores resul- tados de trabalho ao desbastar. Movimentar a ferramenta eléctrica com pressão uniforme, para lá e para cá. Desta for- ma a peça a ser trabalhada não se torna demasiadamente quente, não muda de cor e não há sulcos. Disco abrasivo em forma de leque Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfís abaulados. Discos abrasivos em forma de leque tem uma vida útil bem mais longa, produzem um reduzido nível de ruído e tempera- turas ao lixar mais baixas do que discos abrasivos tradicio- nais. Cortar metal Ao cortar com rebolos ligados deve ser sempre utiliza- da uma capa de protecção para cortar 13. Trabalhar com os discos abrasivos com avanço moderado, adequado para material a ser trabalho. Não exercer pressão sobre o disco de corte, nem emperre ou oscile. Não travar discos de corte, que estejam a girar por inércia, exercendo pressão lateral. A ferramenta eléctrica deve sempre ser condu- zida no sentido contrá- rio da rotação. Caso contrário há perigo de que seja premida des- controladamente do corte. Para o cortar perfis e tubos quadrados deverá começar pela menor secção transversal. OBJ_BUCH-1686-003.book Page 50 Wednesday, April 23, 2014 3:36 PMPortuguês | 51 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Cortar pedras Ao cortar pedras deve ser sempre assegurada uma as- piração de pó suficiente. Usar uma máscara de protecção contra pó. A ferramenta eléctrica só deve ser utilizada para cortar a seco/lixar a seco. Para cortar pedras deverá utilizar de preferência um disco abrasivo diamantado. Ao utilizar a capa de aspiração para cortar com carril de guia 24 é necessário que o aspirador seja homologado para aspi- rar pó fino. A Bosch oferece aspiradores apropriados. Ligar a ferramenta eléc- trica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empur- rar a ferramenta eléctri- ca com avanço modera- do, adequado ao material a ser trabalho. Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diaman- tado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido. Neste caso deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo núme- ro de rotações, durante alguns instantes, para se arrefecer. Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados atra- vés de curtos cortes em material abrasivo, p. ex. arenito cal- cário. Notas sobre a estática Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países. É imprescindível respeitar estes regulamentos. Antes de ini- ciar o trabalho deverá consultar o técnico de estabilidade, o arquitecto ou o supervisor da obra responsáveis. Manutenção e serviço Manutenção e limpeza Antes de todos trabalhos na ferramenta eléctrica deve- rá puxar a ficha de rede da tomada. Manter a ferramenta eléctrica e as aberturas de venti- lação sempre limpas, para trabalhar bem e de forma se- gura. Em condições de trabalho extr emas deverá, se possível, usar sempre um equipamento de aspiração. Soprar fre- quentemente as aberturas de ventilação e interconec- tar um disjuntor de corrente de avaria. Durante o proces- samento de metais é possível que se deposite pó condutivo no interior da ferramenta eléctrica. Isto pode prejudicar o isolamento de protecção da ferramenta eléctrica. Os acessórios devem ser armazenados e tratados com cuida- do. Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós- venda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança. Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, apli- cação e ajuste dos produtos e acessórios. Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra- menta eléctrica. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Não deitar ferramentas eléctricas no lixo doméstico! Apenas países da União Europeia: De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramen- tas eléctricas que não servem mais para a utilização, devem ser enviadas separada- mente a uma reciclagem ecológica. Sob reserva de alterações. OBJ_BUCH-1686-003.book Page 51 Wednesday, April 23, 2014 3:36 PM52 | Italiano 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Italiano Norme di sicurezza Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pe- ricolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettri- che, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di peri- colo si riferisce ad utensili elettrici alimentati dalla rete (con li- nea di allacciamento) ed ad utensili elettrici alimentati a bat- teria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illu- minata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collega- mento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorife- ri. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettrouten- sile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appen- dere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calo- re, olio, spigoli taglienti e neppure a parti della macchi- na che siano in movimento. I cavi danneggiati o aggrovi- gliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, im- piegare solo ed esclusivamente cavi di prolunga che si- ano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il ri- schio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in ambiente umido, utilizzare un interrutto- re di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensi- le in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo indivi- duale nonché occhiali protettivi. Indossando abbiglia- mento di protezione personale come la maschera per pol- veri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile,
