ПОСІБНИК КОРИСТУВАЧА GWS 20230 H BOSCH

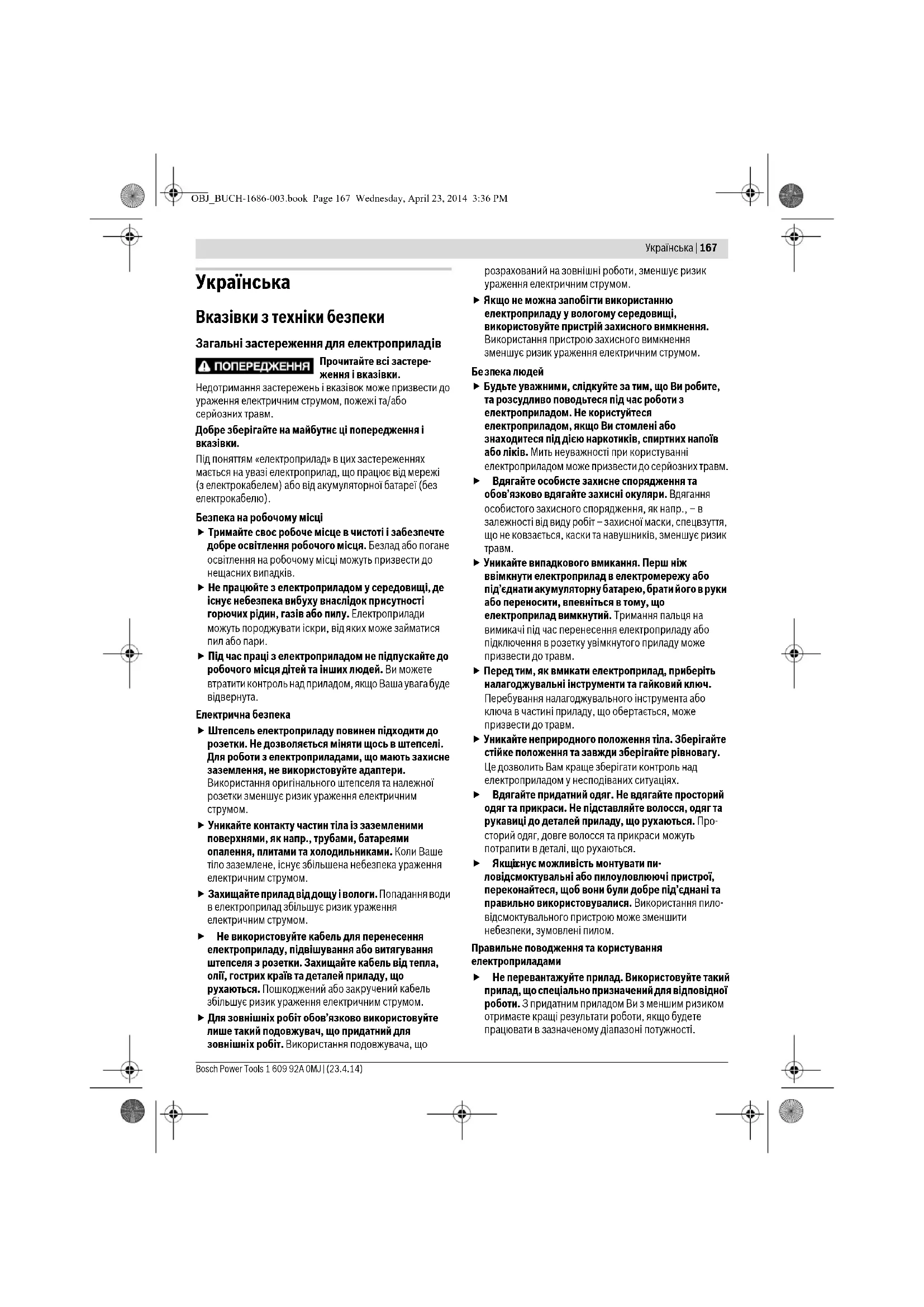

Вказівки з техніки безпеки Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці Тримайте своє робоче місце в чистоті і за

добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до

озетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або зак

учений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик

Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення елект

оприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.

існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. OBJ_BUCH-1686-003.book Page 167 Wednesday, April 23, 2014 3:36 PM168 | Українська 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки по

це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних си

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для кутових

Спільні попередження при шліфуванні, шліфуванні наждаком, роботах з дротяними щітками та відрізанні Цей електроприлад може використовуватися в якості шліфмашини, шліфмашини з наждачною шкуркою, дротяної щітки і абразивно-відрізного верстата. Зважайте на всі попередження, вказівки, зображення приладу і його технічні дані, що Ви отримали разом з електроприладом. Недодержання нижчеподаних вказівок може призводити до удару електричним струмом, пожежі і/або важких тілесних

Цей електроприлад не призначений для полірування. Використання електроприладу з метою, для якої ві н не передб ачений, може створювати небезпечну ситуацію і призводити до тілесних

Використовуйте лише приладдя, що передбачене і рекомендоване виробником чем спеціально для цього електроприладу. Сама лише можливість закріплення приладдя на Вашому електроприладі не гарантує його безпечне використання. Допустима кількість обертів робочого інструмента повинна як мінімум відповідати максимальній кількості обертів, що зазначена на електроприладі. Приладдя, що обертається швидше дозволеного, може зламатися і розлетітися. Зовнішній діам

щина робочого інструмента повинна відповідати параметрам Вашого електроприладу. При неправильних розмірах робочого інструмента існує небезпека того, що робочий інструмент буде недостатньо прикриватися та Ви можете втратити контроль над ним. Вставні робочі інструменти з різьбою повинні точно пасувати до різьби шліфувального шпинделя. У вставних робочих інструментах, які монтуються за допомогою фланця, діаметр отвору вставного робочого інструмента повинен пасувати до прийомного діаметра фланця. Вставні робочі інструменти, що не точно кріпляться на електроінструменті, обертають

я нерівномірно, сильно вібрують і можуть призвести до втрати контролю над ними. Не використовуйте пошкоджений робочий інструмент. Перед кожним використанням перевіряйте робочі інструменти, зокрема, шліфувальні круги на відламки та тріщини, опорні шліфувальні тарілки на тріщини, знос або сильне притуплення, дротяні щітки на розхитані або зламані дроти. Якщо електроприлад або робочий інструмент впав, перевірте, чи не пошкодився він, або використовуйте непошкоджений робочий інструмент. Після перевірки і монтажу робочого інструмента Ви самі і інші особи, що знаходяться поблизу, повинні стати так, щоб не знаходитися в площині робочого інструмента, що обертається, після чого увімкніть електр

илад на одну хвилину на максимальну кількість обертів. Пошкоджені робочі інструменти більшістю ламаються під час такої

Вдягайте особисте захисне спорядження. В залежності від виду робіт використовуйте захисну маску, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавиці або спеціальний фартух, щоб захистити себе від невеличких частинок, що ут- ворюються під час шліфування, та частинок матеріалу. Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Респіратор або маска повинні відфільтровувати

ворюється під час роботи. При тривалій робо- ті при гучному шумі можна втратити слух. OBJ_BUCH-1686-003.book Page 168 Wednesday, April 23, 2014 3:36 PMУкраїнська | 169 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Слідкуйте за тим, щоб інші особи дотримувалися безпечної відстані від Вашої робочої зони. Кожен, хто заходить у робочу зону, повинен мати особисте захисне спорядження. Уламки оброблюваного матеріалу або зламаних робочих інструментів можуть відлітати та спричиняти тілесні ушкодження навіть за межами безпосередньої робочої зони. При роботах, коли робочий інструмент може зачепити заховану електропроводку або власний кабель живлення, тримайте прилад за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини приладу та призводити до ураження електричним

Тримайте шнур живлення на відстані від робочого інструмента, що працює. При втраті контролю над приладом може перерізатися або захопитися шнур живлення та Ваша рука може потрапити під робочий інструмент, що обертається. Перш, ніж покласти електроприлад, зачекайте, поки робочий інструмент повністю не зупиниться. Робочий інструмент, що ще обертається, може торкнутися поверхні, на яку Ви його кладете, через це Ви можете втра тити контроль над електроприладом.

алишайте електроприлад увімкненим під час перенесення. Ваш одяг може випадково потрапити в робочий інструмент, що обертається, та робочий інструмент може завдати шкоди Вам. Регулярно прочищайте вентиляційні щілини Вашого електроприладу. Вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки. Не користуйтеся електроприладом поблизу від горючих матеріалів. Такі матеріали можуть займатися

Не використовуйте робочі інструменти, що потребують охолоджувальної рідини. Вик

води або іншої охолоджувальної рідини може призвести до ураження електричним струмом. Сіпання та відповідні попередження Сіпання – це несподівана реакція приладу на зачеплення або застрявання робочого інструмента, що обертається, наприклад, шліфувального круга, тарілчастого шліфувального круга, дротяної щітки тощо. В результаті електроінструмент починає неконтрольовано рухатися з прискоренням проти напрямку обертання робочого інструмента в місці застрявання. Якщо, напр., шліфувальний круг застряє або зачіплюється в оброблюваному мат

шліфувального круга, що саме врізався в матеріал, може блокуватися, призводячи до відскакування або сіпання шліфувального круга. В результаті шліфувальний круг починає рухатися в напрямку особи, що обслуговує прилад, або у протилежному напрямку, в залежності від напрямку обертання круга в місці застрявання. При цьому шліфувальний круг може переламатися. Сіпання – це результат неправильної експлуатації або помилок при роботі з електроприладом. Йому можна запобігти за допомогою належних зап

іжних заходів, що описані нижче. Міцно тримайте електроприлад, тримайте своє тіло та руки у положенні, в якому Ви зможете протистояти сіпанню. Завжди використовуйте додаткову рукоятку (за її наявності), щоб бути в стані найкращим чином справитися з сіпанням і реактивними моментами при високій частоті обер- тання робочого інструмента. З сіпанням та реактивними моментами можна справитися за умови придатних запобіжних заходів. Ніколи не тримайте руку поблизу від робочого інструмента, що обертається. При сіпанні робочий інструмент може відскочити Вам на р

Уникайте своїм корпусом місць, куди в разі сіпання може відскочити електроприлад. При сіпанні електроприлад відскакує в напрямку, протилежному руху шліфувального круга в місці застрявання. Працюйте з особливою обережністю в кутах, на гострих краях тощо. Запобігайте відскакуванню робочого інструмента від оброблюваного матеріалу та його заклинюванню. В кутах, на гострих краях або при відскакуванні робочий інструмент може заклинюватися. Це призводить до втрати контролю або

Не використовуйте ланцюгові пиляльні диски та пиляльні диски з зубцями. Такі робочі інструменти часто спричиняють

іпання або втрату контролю над електроприладом. Особливі попередження при шліфуванні та відрізанні Використовуйте лише шліфувальні круги, дозволені для Вашого електроприладу, та захисний кожух, що передбачений для відповідного шліфувального круга. Шліфувальні круги, що не передбачені для електроприладу, не можна достатньою мірою прикрити, тому вони небезпечні. Вигнуті шліфувальні круги потрібно монтувати таким чином, щоб їх робоча поверхня не виступала за край захисного кожуха. Неправильно монтований шліфувальний круг, що виступає за край захисного кожуха, не захищен ий достатнім

Захисний кожух треба надійно встановити на електроінструменті та відрегулювати з досягненням максимальної безпеки таким чином, щоб на оператора дивилася якомога менша частина неприкритого шліфувального інструмента. Захисний кожух допомагає захищати оператора від уламків, випадкового контакту із шліфувальним інструментом та від іскор, від яких може зайнятися

Шліфувальні круги можна використовувати лише для рекомендованих видів робіт. Наприклад: Ніколи не шліфуйте боковою поверхнею відрізного круга. Відрізні круги призначені для знімання матеріалу кромкою круга. Бічне навантаження може зламати

льний круг. OBJ_BUCH-1686-003.book Page 169 Wednesday, April 23, 2014 3:36 PM170 | Українська 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Завжди використовуйте для вибраного Вами шліфувального круга непошкоджений затискний фланець відповідного розміру та форми. Придатний фланець підтримує шліфувальний круг і, таким чином, зменшує небезпеку перелому шліфувального круга. Фланці для відрізних шліфувальних кругів можуть відрізнятися від фланців для інших шліфувальних

Не використовуйте зношені шліфувальні круги, що вживалися на електроприладах більших розмірів. Шліфувальні круги для більших електроприладів не розраховані на більшу кількість обертів менших електроприладів та можуть ламатися. Інші особливі попередження при відрізанні

икайте застрявання відрізного круга або занадто сильного натискання. Не робіть занадто глибоких надрізів. Занадто сильне натискання на відрізний круг збільшує навантаження на нього та його схильність до перекосу або застрявання і таким чином збільшує можливість сіпання або ламання шліфувального круга. Уникайте зони попереду та позаду відрізного круга. Якщо Ви пересуваєте відрізний круг в оброблюваному матеріалі в напрямку від себе, при сіпанні електроприлад з кругом, може відскочити прямо на

Якщо відрізний круг заклинить або Ви зупините роботу, вимкніть електроприлад та тримайте його

поки круг не зупиниться. Ні

намагайтеся вийняти з прорізу відрізний круг, що ще обертається, інакше електроприлад може сіпнутися. З’ясуйте та усуньте причину заклинення. Не вмикайте електроприлад до тих пір, поки він ще знаходиться в оброблюваному матеріалі. Дайте відрізному кругу спочатку досягти повного числа обертів, перш ніж Ви обережно продовжите роботу. В противному випадку круг може застряти, вискочити з оброблюваного матеріалу або сіпнутися. Підпирайте плити або великі оброблювані поверхні, щоб зменшити ризик сіпання через заклинення відрізного круга. Великі оброблювані поверхні можуть прогинатися під власною вагою.

ний матеріа л треба підпирати з обох боків, а саме як поблизу від прорізу, так і з краю. Будьте особливо обережні при прорізах в стінах або в інших місцях, в які Ви не можете зазирнути. Відрізний круг, що занурюється, може порізати газопровід або водопровід, електропроводку або інші об’єкти і спричинити сіпання. Особливі попередження при шліфуванні наждаком Не використовуйте завеликі абразивні шкурки, дотримуйтеся інструкції виготовлювача щодо розміру абразивних шкурок. Абразивна шкурка, що виступає за опорну шліфувальну тарілку, може спричинити тілесні ушкодження, а також застрявання, розрив абразивної шк

о призвести до сіпання. Особливі попередження при роботі з дротяними

Зважайте на те, що навіть під час звичайного використання з дротяної щітки можуть відламуватися шматочки дроту. Не створюйте занадто сильне навантаження на дроти, занадто сильно натискуючи на щітку. Шматочки дроту, що відлітають, можуть дуже легко впиватися в тонкий одяг та/або шкіру. Якщо рекомендується захисний кожух, запобігайте тому, щоб захисний кожух та дротяна щітка торкалися одне одного. Тарілчасті та чашкові дротяні щітки можуть в результаті притискування та через відцентрові сили збільшувати свій діаметр. Додаткові попередження Вдягайте захисні окуляри! Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеп

електропроводки може пр изводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призвести до ураження електричним струмом. При вимкненні електропостачання, напр., при перепадах в живленні або витягуванні штепселя з розетки, розблокуйте вимикач та вимкніть його. Таким чином Ви попередите неконтрольоване увімкнення приладу. Не торкайтеся до шліфувальних і відріз

поки вони не охолонуть. Круги під час роботи дуже нагріваються. Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в

Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію. OBJ_BUCH-1686-003.book Page 170 Wednesday, April 23, 2014 3:36 PMУкраїнська | 171 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Призначення приладу Електроприлад призначений для відрізання, обдирання та крацювання металу та каменю без використання води. Для розрізання за допомогою зв’язаного абразиву необхідно використовувати спеціальний захисний кожух для розрізання. Для розрізання каменю необхідно забезпечити достатнє відсмоктування пилу. В комбінації з дозволеними шліфувальними інструментами електроприлад може використовуватися для зачищення наждаком. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. 1 Фіксатор шпинделя 2 Вимикач 3 Додаткова рукоятка (з ізольованою поверхнею) 4 Шліфувальний шпиндель 5 Захисний кожух для шліфування 6 Фіксуючий гвинт захисної кришки 7 Опорний фланець з кільцем круглого перерізу 8 Шліфувальний круг* 9 Затискна гайка 10 Гайковий ключ для затискної гайки* 11 Швидкозатискна гайка * 12 Твердосплавний чашковий диск* 13 Захисний кожух для розрізання* 14 Відрізний круг* 15 Захисна кришка для чашк

о шліфувального круга* 16 Чашковий шліфувальний круг* 17 Ріжковий ключ під два отвори, зігнутий, для чашкового шліфувального круга* 18 Захист для руки* 19 Розпірні шайби* 20 Гумова опорна шліфувальна тарілка* 21 Шліфувальна шкурка* 22 Кругла гайка* 23 Чашкова щітка* 24 Витяжний ковпак для розрізання з люнетним

25 Алмазний відрізний круг* 26 Рукоятка (з ізольованою поверхнею) *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Інформація щодо шуму і вібрації Рівень шумів визначений відповідно до європейської норми EN 60745. Оцінений як А рівень звукового тиску від приладу, як правило, становить: звукове навантаження 92 дБ(A); звукова потужність 103 дБ(A). Похибка K=3 дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745: шліфування поверхонь (обдирання): a

шліфування абразивною шкуркою: a

Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Кутова шліфмашина GWS ... 20-230

Вт2000 2000 Корисна потужність Вт1250 1250 Номінальна кількість

Макс. діаметр шліфувального круга мм 230 230 Різьба шліфувального шпинделя M 14 M 14 Макс. довжина різьби шліфувального шпинделя мм 25 25 Захист від повторного

Вага відповідно до EPTA-Procedure 01/2003 –з додатковою віброзахисною

–з додатковою стандартною рукояткою

5,2 5,1 5,2 5,1 Клас захисту /II /II Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Лише для електроприладів без обмежувача пускового струму: Процеси вмикання спричиняють короткочасні падіння напруги. За несприятливих умов у мережі це може впливати на інші прилади. При повному опорі в мережі менш за 0,25 Ом перешкоди не очікуються. OBJ_BUCH-1686-003.book Page 171 Wednesday, April 23, 2014 3:36 PM172 | Українська 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і

тервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів. Заява про відповідність Ми заявляємо під нашу виключну відповідальність, що описаний в «Технічні дані» продукт відповідає таким нормам або нормативним документам: EN 60745 у відповідності до положень директив 2011/65/EU, 2004/108/EC, 2006/42/EC. Технічна документація (2006/42/EC): Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Монтаж захисних пристроїв Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Вказівка: Після поломки шліфувального круга під час роботи або при пошкодженні затискних пристроїв на захисному кожусі/на електроприладі необхідно негайно відправити електроприлад в сервісну майстерню, адреси див. у розділі «Сервіс та надання консультацій щодо використання продукції». Захисний кожух для шліфування Надіньте захисну кришку 5 на шийку шпинделя. Пристосуйте положення захисної кришки 5 до потреб робочої операції і зафіксуйте захисну кришку 5 фіксуючим гвинтом 6. Захисний кожух 5 треба встановити так, щоб іскри не могли летіти в напрямку працюючого з

Захисний кожух для розрізання Для розрізання за допомогою зв’язаного абразиву використовуйте завжди спеціальний захисний кожух для розріз

ння 13. Для розрізання каменю забезпечуйте достатнє відсмоктування пилу. Захисний ковпак для розрізання 13 монтується так само, як і захисний ковпак для шліфування 5. Витяжний ковпак для розрізання з люнетним супортом Витяжний ковпак для розрізання з люнетним супортом 24 монтується так само, як і захисний ковпак для шліфування

Додаткова рукоятка Користуйтеся приладом лише з додатковою рукояткою 3. Прикрутіть додаткову рукоятку 3 в залежності від способу роботи праворуч або ліворуч від головки редуктора. Захист для руки Для роботи з гумовою опорною шліфувальною тарілкою 20 або з чашковою щіткою/дисковою щіткою/віялоподібним кругом завжди монтуйте захист для рук 18. Закріплюйте захист для рук 18 за допомог

рукоятки 3. Монтаж шліфувальних інструментів Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Не торкайтеся до шліфувальних і відрізних кругів, поки вони не охолонуть. Круги під час роботи дуже нагріваються. Прочистіть шліфувальний шпиндель 4 і всі деталі, що будуть монтуватися. При монтажі і демонтажі шліфувальних інструментів натисніть на фіксатор шпинделя 1, щоб зафіксувати шліфувальний шпиндель. Перш, ніж натискати на фіксатор шпинделя, зачекайте, поки шліфувальний шпиндель не зупиниться! В противному разі електроприлад може пошкодитися. Шліфувальний/відрізний круг Зважайте на розміри шліфувальних інструментів. Отвір за своїм діаметром має пасувати до опорного фланця. Не використовуйте адаптери або перехідники. При використанні алмазних відрізних дисків слідкуйте за тим, щоб стрілка напрямку обертання на алмазному відрізному диску відповідала напрямку обертання електроприладу (див. стрілку напрямку обертання на головці редуктора). Послідовність монтажу показана на сторінці з малюнком. Для закріплення шліфувального/відрізного круга накрутіть затискну гайку 9 і закрутіть її за допомогою гайкового ключа, див. розділ «Швидкозатискна гайка». Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 172 Wednesday, April 23, 2014 3:36 PMУкраїнська | 173 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Після монтажу шліфувального інструмента, перш ніж вмикати прилад, перевірте, чи правильно вмонтований шліфувальний інструмент і чи вільно він може обертатися. Впевніться, що шліфувальний інструмент не зачіпає захисний кожух або інші

В опорному фланці 7 на центруючому пояску знаходиться пластмасова деталь (кільце круглого перерізу). Якщо кільце круглого перерізу відсутнє або пошкоджене, опорний фланець 7 необхідно обов’язково замінити перед подальшим використанням. Віялоподібний шліфувальний круг Для роботи з віялоподібним кругом завжди монтуйте захист для рук 18. Гумовий тарілчаcтий шліфувальний

Для робіт з гумовим тарілчастим шліфувальним кругом 20 завжди монтуйте захист для рук 18. Послідовність монтажу показана на сторінці з малюнком. Перед монтажем гумового опорної шліфувальної тарілки 20 надіньте 2 розпірні шайби 19 на шліфувальний шпиндель 4. Накрутіть круглу гайку 22 і затягніть її гайковим ключем. Чашкова/дискова щітка Для роботи з чашковою або дисковою щіткою завжди встановлюйте захист для рук 18. Послідовність монтажу показана на сторінці з малюнком. Чашкову/дискову щітку треба накручувати на шліфувальний шпиндель настільки, щоб вона щільно прилягала до фланця шліфувального шпинделя в кінці різьби. Затягніть чашкову/дискову щітку гайковим ключем.

увальний круг Для робіт з чашковим шліфувальним кругом монтуйте спеціальну захисну кришку 15. Чашковий шліфувальний круг 16 має виглядати із захисної кришки 15 лише настільки, наскільки це обов’язково необхідно для даного виду обробки. Встановіть захисну кришку 15 на цю відстань. Послідовність монтажу показана на сторінці з малюнком. Накрутіть затискну гайку 9 і затягніть її за допомогою зігнутого ріжкового ключа під два отвори 17. Швидкозатискна гайка Для простої заміни шліфувального інструмента без використання додаткових інструментів Ви можете замість затискної гайки 9 використовувати швидкозатискну гайку

Швидкозатискну гайку 11 дозволяється використовувати лише для шліфувальних і відрізних кругів. Використовуйте лише бездоганну, непошкоджену швидкозатискну гайку 11. При закручуванні слідкуйте за тим, щоб промаркована сторона швидкозатискної гайки 11 не дивилася на шліфувальний круг; стрілка повинна дивитися на індексну позначку 27. Натисніть на фіксатор шпинделя 1, щоб зупинити шліфувальний шпиндель. Для затягнення швидкозатискної гайки з силою поверніть шліфувальній круг за стрілкою годинника. Закріплену належним чином, непошкоджену швидкозатискну гайку можна відпустити, вручну повертаючи кільце з

Ніколи не відкручуйте швидкозатискну гайку, яка сидить дуже міцно, кліщами, використовуйте гайковий ключ. Приставте гайковий ключ, як показано на малюнку. Дозволені шліфувальні інструменти Ви можете використовувати усі названі в цій інструкції шліфувальні інструменти. Допустима частота обертання [хвил.

] або колова швидкість [м/с] використовуваних шліфувальних інструментів має як мінімум відповідати даним, зазначеним в нижчеподаній таблиці. З цієї причини зважайте на допустиму частоту обертання або колову швидкість, що зазначені на етикетці шліфувального інструмента.

OBJ_BUCH-1686-003.book Page 173 Wednesday, April 23, 2014 3:36 PM174 | Українська 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Повертання головки редуктора Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Головку редуктора можна повертати з інтервалом у 90°. Завдяки цьому вимикач буде знаходитися у більш зручному для певних видів роботи положенні, напр., при розрізанні з витяжним ковпаком з люнетним супортом 24 або якщо

Повністю викрутіть 4 гвинти. Обережно поверніть головку редуктора, не знімаючи її з корпуса в нове положення. Знову затягніть туго 4 гвинти. Відсмоктування пилу/тирси/стружки Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, з

захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій. – Слідкуйте за доброю вентиляцією на робочому місці. –Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Початок роботи Зважайте на напругу в мережі! Напруга джерела струму повинна відповідати значенню, що зазначене на табличці з характеристиками електроприладу. Електроприлад, що розрахований на напругу 230 В, може працювати також і при 220 В. При експлуатації електроприладу від пересувних електроагрегатів (генераторів), які не мають достатнього резерву потужності або придатного регулятора напруги з підсиленням пускового струму, можлива втрата потужності або незвичайна поведінка при вмиканні. Будь ласка, зважайте на придатність використовуваного Вами електроагрегату. Вмикання/вимикання Щоб увімкнути електроприлад, потягніть вимикач 2 уперед і потім натисніть на нього. Щоб зафіксувати натиснутий вимикач 2, посуньте вимикач 2 далі вперед. Щоб вимкнути електроприлад, відпустіть вимикач 2 аб

якщо він зафіксований, натисніть коротко на вимикач 2 і потім відпустіть його. З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним. Модель вимикача без фіксатора (в залежності від країни): Щоб увімкнути електроприлад, потягніть вимикач 2 уперед і потім натисніть на нього. Щоб вимкнути електроприлад, відпустіть вимикач 2. Перевіряйте шліфувальні інструменти перед експлуатацією. Шліфувальний інструмент має бути бездоганно вмонтований та вільно о

використовуйте пошкоджені та некруглі шліфувальні інструменти або такі, що сильно вібрують. Пошкоджені шліфувальні інструменти можуть ламатися і спричиняти тілесні ушкодження. Захист від повторного пуску (GWS 20-230 JH) Захист від повторного пуску запобігає неконтрольованому запуску електроприладу після перебоїв з електропостачанням. Щоб знов увімкнути прилад, вимкніть вимикач 2 і знов увімкніть електроприлад. Обмеження пускового струму (GWS 20-230 JH) Електронне обмеження пускового струму обмежує потужність при вмиканні електроприладу і дозволяє експлуатувати його з запобіжник ом 16 А

Вказівка: Якщо одразу після вмикання електроприлад працює на повній кількості обертів, вийшли з ладу обмежувач пускового струму і захист від повторного пуску. Електроприлад необхідно негайно відправити в сервісну майстерню, адреси див. у розділі «Сервіс та надання консультацій щодо використання продукції». Вказівки щодо роботи Обережно при прорізанні шліців у несучій стіні, див. розділ «Вказівки щодо статики». Якщо оброблювана заготовка не лежіть стабільно під власною вагою, її треба закріпити. Не навантажуйте електроприлад настільки, щоб він

Після сильного навантаження дайте електроприладу ще декілька хвилин попрацювати на холостому ходу, щоб він міг охолонути. Не торкайтеся до шліфувальних і відрізних кругів, поки вони не охолонуть. Круги під час роботи дуже нагріваються. Не використовуйте електроприлад на абразивно- відрізній станині. OBJ_BUCH-1686-003.book Page 174 Wednesday, April 23, 2014 3:36 PMУкраїнська | 175 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Вказівка: Якщо прилад Вам зараз непотрібний, витягуйте штепсель з розетки. При увімкнутому штепселі і наявності струму в мережі прилад незначною мірою споживає електроенергію також і у вимкнутому стані. Обдирне шліфування Ніколи не використовуйте для обдирання відрізні шліфувальні круги. Під кутом 30° – 40° Ви отримаєте при обдирному шліфуванні найкращі результати роботи. Совайте електроприлад з помірним натискуванням туди-сюди. Цим Ви уникните перегрівання оброблюваної заготовки,

кольору і утворення хвиль. Віялоподібний шліфувальний круг Віялоподібним шліфувальним кругом (приладдя) можна обробляти також і вигнуті поверхні і профілі. Віялоподібні шліфувальні круги мають значно довший експлуатаційний ресурс, спричиняють менше шуму і мають нижчу температуру шліфування ніж традиційні шліфувальні круги. Розрізання металу Для розрізання за допомогою зв’язаного абразиву використовуйте завжди спеціальний захисний кожух для розрізання 13. При відрізанні працюйте з помірним просуванням робочого інструмента у відповідності до оброблюван

у. Не натискуйте на відрізний круг, не перекошуйте його і не хитайте його. Після вимкнення приладу не гальмуйте відрізний круг притискуванням збоку. Шліфувати треба завжди із зустрічною подачею. Інакше існує небезпека не- контрольованого виштовхування електроприладу з

При розрізанні профілей і квадратних труб краще починати з найменьшого перерізу. Розрізання каменю Для розрізання каменю забезпечуйте достатнє відсмоктування пилу. Вдягайте пилозахисну маску. Електроприлад можна використовувати лише для сухого розрізання/сухого шліфування. Для розрізання каменю найкраще використовуйте алмазний відрізний круг. При використанні витяжного к овпака для розрізання з люнетним супорто м 24 пилосос повинен бути допущеним для відсмоктування кам’яного пилу. Bosch пропонує придатні пилососи.

електроприлад і приставте його передньою частиною люнетного супорта до оброблюваного матеріалу. Помірно

електроприлад у відповідності до оброблюваного

При розрізанні особливо твердих матеріалів, напр., бетону з високим вмістом гальки, алмазний відрізний круг може перегріватися, що призводить до його пошкодження. Про це недвозначно свідчить вінець із іскор навколо алмазного відрізного круга. У такому випадку припиніть розрізання та дайте алмазному ві

ругу охолонути, давши йому протягом короткого часу попрацювати на холостому ходу при максимальній кількості обертів. Дуже повільне просування роботи і утворення вінця з іскор є ознаками того, що алмазний відрізний круг затупився. Ви можете знов нагострити його, зробивши короткі надрізи в абразивному матеріалі, напр., у силікатній цеглі. Вказівки щодо статики Шліци в несучих стінах підлягають стандарту DIN 1053, ч.1, або національним приписам. Цих приписів треба обов’язково додержуватися. З цієї причини перед початком робот

ба залучити для поради відповідного статика, архітектора або прораба. Технічне обслуговування і сервіс Технічне обслуговування і очищення Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. В екстремальних умовах застосування за можливістю завжди використовуйте відсмоктувальний пристрій. Часто продувайте вентиляційні щілини та під’єднуйте прилад через пристрій захисного вимкнення. При обробці металів усередині електроприладу може осідати електропровідний пил. Це може позначитися на захисній ізоляції електроприладу. Акуратно зберігайте приладдя та акуратно поводьтеся з

Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісні й майстерні дл

електроінструментів Bosch, щоб уникнути небезпек. OBJ_BUCH-1686-003.book Page 175 Wednesday, April 23, 2014 3:36 PM176 | Қaзақша 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх запитаннях і при замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн л

ше у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному т

Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроінструменти в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електроприлади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом. Можливі зміни. Қaзақша Сәйкестік туралы сертификат Нөмірi RU C-DE.ME77.B.00350 Сәйкестік туралы сертификаттың қолданылу мерзімі 24.04.2018 дейін „Электр-машинақұрылысы өнімдері сапа жүйесін сертификаттау орталығы“ ЖШҚ 141400, Мәскеу облысы, Химки қ. Ленинградская к., 29 Сәйкестік туралы сертификаттар мына мекенжайда
