HASZNÁLATI ÚTMUTATÓ GWS 20230 H BOSCH

OBJ_BUCH-1686-003.book Page 144 Wednesday, April 23, 2014 3:36 PMSlovensky | 145 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Otočenie prevodovej hlavy Pred každou prácou na ručnom elektrickom náradí vy- tiahnite zástrčku náradia zo zásuvky. Prevodovú hlavu môžete otáčať po krokoch v hod- note 90° stupňov. Ta- kýmto spôsobom si mô- žete v špeciálnych prípa- doch nastaviť vypínač do výhodnejšej polohy, nap- ríklad pri rezaní s odsáva- cím krytom pomocou vo- diacich saní 24, alebo ak ste ľavákom. Celkom vyskrutkujte 4 skrutky. Prevodovú hlavu opatrne na- kloňte bez toho, aby ste ju demontovali z telesa náradia do novej polohy. 4 skrutky opäť utiahnite. Odsávanie prachu a triesok Prach z niektorých materiálov, napr. z náterov obsahujú- cich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto pra- chom alebo jeho vdychovanie môže vyvolávať alergické re- akcie a/alebo spôsobiť ochorenie dýchacích ciest pracov- níka, prípadne osôb, ktoré sa nachádzajú v blízkosti praco- viska. Určité druhy prachu, napr. prach z dubového alebo z buko- vého dreva, sa považujú za rakovinotvorné, a to predovšet- kým spolu s ďalšími materiálmi, ktoré sa používajú pri spra- covávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci. – Používajte podľa možnosti také odsávanie, ktoré je pre daný materiál vhodné. – Postarajte sa o dobré vetranie svojho pracoviska. – Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2. Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrét- neho obrábaného materiálu. Vyhýbajte sa usadzovaniu prachu na Vašom pracovis- ku. Viaceré druhy prachu sa môžu ľahko vznieť. Prevádzka Uvedenie do prevádzky Všimnite si napätie siete! Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku ručné- ho elektrického náradia. Výrobky označené pre napä- tie 230 V sa smú používať aj s napätím 220 V. Pri používaní ručného elektrického náradia pomocou mobil- ných zdrojov elektrického prúdu (generátorov), ktoré nedis- ponujú dostatočnými výkonovými rezervami, resp. nemajú vhodnú reguláciu napätia so zosilnením rozbehového prúdu, môže dôjsť pri zapnutí k poklesu výkonu alebo k netypickému správaniu. Pri používaní nejakého zdroja vždy dávajte pozor na to, aby mal vhodné predovšetkým sieťové napätie a frekvenciu. Zapínanie/vypínanie Ak chcete ručné elektrické náradie zapnúť, posuňte vypínač 2 smerom dopredu a potom ho stlačte. Na zaaretovanie stlačeného vypínača 2 posuňte vypínač 2 ďalej dopredu. Ak chcete ručné elektrické náradie vypnúť, vypínač 2 uvoľni- te, resp. v takom prípade, keď je zaaretovaný, nakrátko vypí- nač 2 stlačte a potom ho uvoľnite. Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. Vyhotovenie vypínača bez aretácie (špecifické pre niektoré krajiny): Ak chcete ručné elektrické náradie zapnúť, posuňte vypínač 2 smerom dopredu a potom ho stlačte. Na vypnutie ručného elektrického náradia vypínač 2 uvoľnite. Pred použitím brúsne nástroje vždy skontrolujte. Brús- ny nástroj musí byť bezchybne namontovaný a musí sa dať voľne otáčať. Vykonajte s nástrojom skúšobný chod bez zaťaženia v trvaní minimálne 1 minúty. Ne- používajte žiadne brúsne nástroje, ktorú sú poškode- né, neokrúhle alebo vibrujúce. Poškodené brúsne ná- stroje sa môžu pri práci sa môžu roztrhnúť a môžu spôsobiť poranenie. Ochrana proti opätovnému rozbehnutiu (GWS 20-230 JH) Ochrana proti opätovnému rozbehnutiu zabraňuje nekontro- lovanému rozbehu ručného elektrického náradia po prerušení prívodu elektrického prúdu (napr. výpadok siete). Na opätovné uvedenie náradia do chodu prepnite vypínač 2 do vypnutej polohy a potom náradie znova zapnite. Obmedzenie rozbehového prúdu (GWS 20-230 JH) Elektronické obmedzenie rozbehového prúdu obmedzuje vý- kon pri zapnutí ručného elektrického náradia a umožňuje jeho prevádzku v prúdovom obvode chránenom poistkou s hodno- tou 16 A. Upozornenie: Ak sa ručné elektrické náradie ihneď po zapnu- tí rozbehne na maximálny počet obrátok, sú pokazené dve funkcie: obmedzenie rozbehového prúdu a takisto ochrana proti opätovnému rozbehnutiu. Na vykonanie opravy treba ručné elektrické náradie obratom zaslať do autorizovanej ser- visnej opravovne, adresy nájdete v odseku „Servisné stredis- ko a poradenstvo pri používaní“. Pokyny na používanie Buďte opatrný pri rezaní drážok do nosných stien, po- zri odsek „Pokyny k stavebnej statike“. Obrobok upnite v takom prípade, keď nie je zabezpeče- ný vlastnou hmotnosťou. Nezaťažujte ručné elektrické náradie do takej miery, aby sa zastavovalo. Ak ste ručné elektrické náradie vystavili silnému zaťa- ženiu, nechajte ho potom ešte niekoľko minút bežať na voľnobeh, aby sa ochladil pracovný nástroj. Nedotýkajte sa brúsnych ani rezacích kotúčov skôr, kým dostatočne nevychladnú. Brúsne a rezacie kotúče sa pri práci veľmi rozpália. OBJ_BUCH-1686-003.book Page 145 Wednesday, April 23, 2014 3:36 PM146 | Slovensky 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Nepoužívajte toto ručné elektrické náradie s rezacím stojanom. Upozornenie: Ak náradie nepoužívate, vytiahnite zástrčku zo zásuvky. Keď je ručné elektrické náradie pripojené zástrčkou na zdroj elektrického prúdu, odoberá trochu prúdu aj vtedy, keď je vypnuté. Hrubovanie Nikdy nepoužívajte na hrubovacie brúsenie rezacie ko- túče. Pomocou pracovného uhla 30° až 40° dosiahnete pri hrubo- vacom brúsení najlepšie výsledky. Pohybujte ručným elektric- kým náradím miernym tlakom sem a tam. Takýmto spôsobom sa obrobok nebude príliš rozpaľovať, nezafarbí sa a nevzniknú na ňom ryhy. Vejárovitý brúsny kotúč Pomocou vejárovitého brúsneho kotúča (príslušenstvo) mô- žete obrusovať zaoblené plochy a profily (kontúrové brúse- nie). Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, vy- tvárajú nižšiu hladinu hluku a nižšie brúsne teploty ako bežné brúsne kotúče. Rezanie kovu Pri rezaní pomocou brúsnych nástrojov obsahujúcich spojivo používajte vždy špeciálny ochranný kryt na re- zanie 13. Pri rezaní pracujte s miernym posuvom, ktorý zodpovedá ob- rábanému materiálu. Nevyvíjajte na rezací kotúč tlak, neza- hraňujte ho ani ho nenechávajte oscilovať. Nebrzdite dobiehajúce rezacie kotúče prítlakom na ich bočnú stenu. S týmto ručným elektric- kým náradím treba vždy pracovať proti smeru otáčania kotúča. Inak hrozí nebezpečenstvo, že sa stane nekontrolo- vaným a vyskočí z rezu. Pri rezaní profilov a štvorhranných rúr je najlepšie začínať na najmenšom priereze. Rezanie kameňa Pri rezaní do kameňa sa postarajte o dostatočne inten- zívne odsávanie prachu. Používajte ochrannú dýchaciu masku. Toto ručné elektrické náradie sa smie používať len na rezanie nasucho/brúsenie nasucho. Na rezanie kameňa odporúčame používať diamantový rezací kotúč. Pri používaní odsávacieho krytu na rezanie s vodiacimi saňami 24 treba používať vysávač, ktorý je schválený na odsávanie kamenného prachu. Vhodné vysávače ponúka firma Bosch. Zapnite ručné elektrické náradie a priložte ho prednou časťou vodia- cich saní na obrobok. Miernym posuvom, kto- rý zodpovedá obrábané- mu materiálu, prisúvajte náradie k obrobku. Ak budete rezať mimoriadne tvrdý materiál, napríklad betón s veľkým obsahom štrku, môže sa diamantový rezací kotúč pre- hriať, a následkom toho poškodiť. Jednoznačným príznakom toho je veniec iskier, ktorý sa tvorí okolo bežiaceho diamanto- vého rezacieho kotúča. V takomto prípade prerušte rezanie a nechajte diamantový re- zací kotúč bežať na krátku dobu na voľnobeh s maximálnymi obrátkami, aby vychladol. Viditeľné spomaľovanie postupu práce a obiehajúci veniec is- kier sú signálom otupenia diamantového rezacieho kotúča. Diamantový kotúč však môžete znova naostriť, a to krátkym rezom do abrazívneho materiálu, napríklad do pieskovca. Pokyny k stavebnej statike Robenie drážok do nosných stien podlieha norme DIN 1053 časť 1 alebo miestnym špecifickým zákonným ustanoveniam. Tieto predpisy bezpodmienečne dodržiavajte. Pred začiat- kom práce sa poraďte so zodpovedným statikom, architek- tom alebo s kompetentným pracovníkom vedenia stavby. Údržba a servis Údržba a čistenie Pred každou prácou na ručnom elektrickom náradí vy- tiahnite zástrčku náradia zo zásuvky. Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Pri používaní za extrémnych pracovných podmienok používajte podľa možnosti vždy odsávacie zariadenie. Vetracie štrbiny náradia častejšie prefúkajte a zapínaj- te ho cez ochranný spínač pri poruchových prúdoch (FI). Pri obrábaní kovov sa môže vnútri ručného elektrické- ho náradia usádzať jemný dobre vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu ručného elektric- kého náradia. Príslušenstvo skladujte a používajte starostlivo. Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručné- ho elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia. OBJ_BUCH-1686-003.book Page 146 Wednesday, April 23, 2014 3:36 PMMagyar | 147 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu Vášho stroja online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na re- cykláciu šetriacu životné prostredie. Neodhadzujte ručné elektrické náradie do komunálneho od- padu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických vý- robkoch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické produkty zbierať separovane a dať na recyk- láciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. FIGYELMEZTETÉS OBJ_BUCH-1686-003.book Page 147 Wednesday, April 23, 2014 3:36 PM148 | Magyar 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és hasz- nálata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások sarokcsiszolókhoz Közös figyelmeztető tájékoztató a csiszoláshoz, csiszoló- papírral és drótkefével végzett munkákhoz és darabolás- hoz Ezt az elektromos kéziszerszámot csiszológépként, csiszolópapíros csiszológépként, drótkefével felsze- relve és daraboló csiszológépként lehet használni. Ügyeljen minden figyelmeztető jelzésre, előírásra, áb- rára és adatra, amelyet az elektromos kéziszerszám- mal együtt megkapott. Ha nem tartja be a következő elő- írásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos sze- mélyi sérülésekhez vezethet. Ez az elektromos szerszám nem alkalmas polírozásra. Az elektromos kéziszerszám számára elő nem irányzott használat veszélyeztetésekhez és személyi sérülésekhez vezethet. Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. A betétszerszám megengedett fordulatszámának leg- alább akkorának kell lennie, mint az elektromos kézi- szerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhet- nek és kirepülhetnek. A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszer- számokat nem lehet megfelelően eltakarni, vagy irányítani. A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítsé- gével befogásra kerülő betétszerszámok esetén a be- tétszerszám furatátmérőjének pontosen meg kell felel- nie a karima befogási átmérőjének. Az olyan betétszer- OBJ_BUCH-1686-003.book Page 148 Wednesday, April 23, 2014 3:36 PMMagyar | 149 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) számok, amelyek nem kerülnek pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forognak, erő- sen berezegnek és a készülék feletti uralom megszünésé- hez vezethetnek. Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használat előtt a betét- szerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megre- pedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltö- rött drótok. Ha az elektromos kéziszerszám vagy a be- tétszerszám leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a be- tétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben található személy is a forgó betétszer- szám síkján kívül és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámmal. A meg- rongálódott betétszerszámok ezalatt a próbaidő alatt álta- lában már széttörnek. Viseljen személyi védőfelszerelést. Használjon az al- kalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszoló- szerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a kü- lönböző alkalmazások során keletkeznek. A por- vagy vé- dőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, el- vesztheti a hallását. Ügyeljen arra, hogy a többi személy biztonságos távol- ságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, szemé- lyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okoz- hatnak. Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogja meg, ha olyan munkákat végez, amelyek során a betétszerszám kívülről nem látható, feszültség alatt álló vezetékeket, vagy a saját hálózati kábelét is átvághatja. Ha a berendezés egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén fe- szültség alá kerülhetnek és áramütéshez vezethetnek. Tartsa távol a hálózati csatlakozó kábelt a forgó betét- szerszámoktól. Ha elveszíti az uralmát az elektromos kézi- szerszám felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a forgó betét- szerszámhoz érhet. Sohase tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betét- szerszám megérintheti a támasztó felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektro- mos kéziszerszám felett. Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe. Tisztítsa meg rendszeresen az elektromos kéziszerszá- ma szellőzőnyílásait. A motor ventillátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet. Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meg- gyújthatják. Ne használjon olyan betétszerszámokat, amelyek al- kalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása áramütés- hez vezethet. Visszarúgás és megfelelő figyelmeztető tájékoztatók A visszarúgás a beékelődő vagy leblokkoló forgó betétszer- szám, például csiszolókorong, csiszoló tányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez az irá- nyítatlan elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja. Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorong- nak a munkadarabba bemerülő éle leáll és így a csiszolóko- rong kiugorhat vagy egy visszarúgást okozhat. A csiszoló- korong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozog. A csiszolókorongok ilyenkor el is törhet- nek. Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának követke

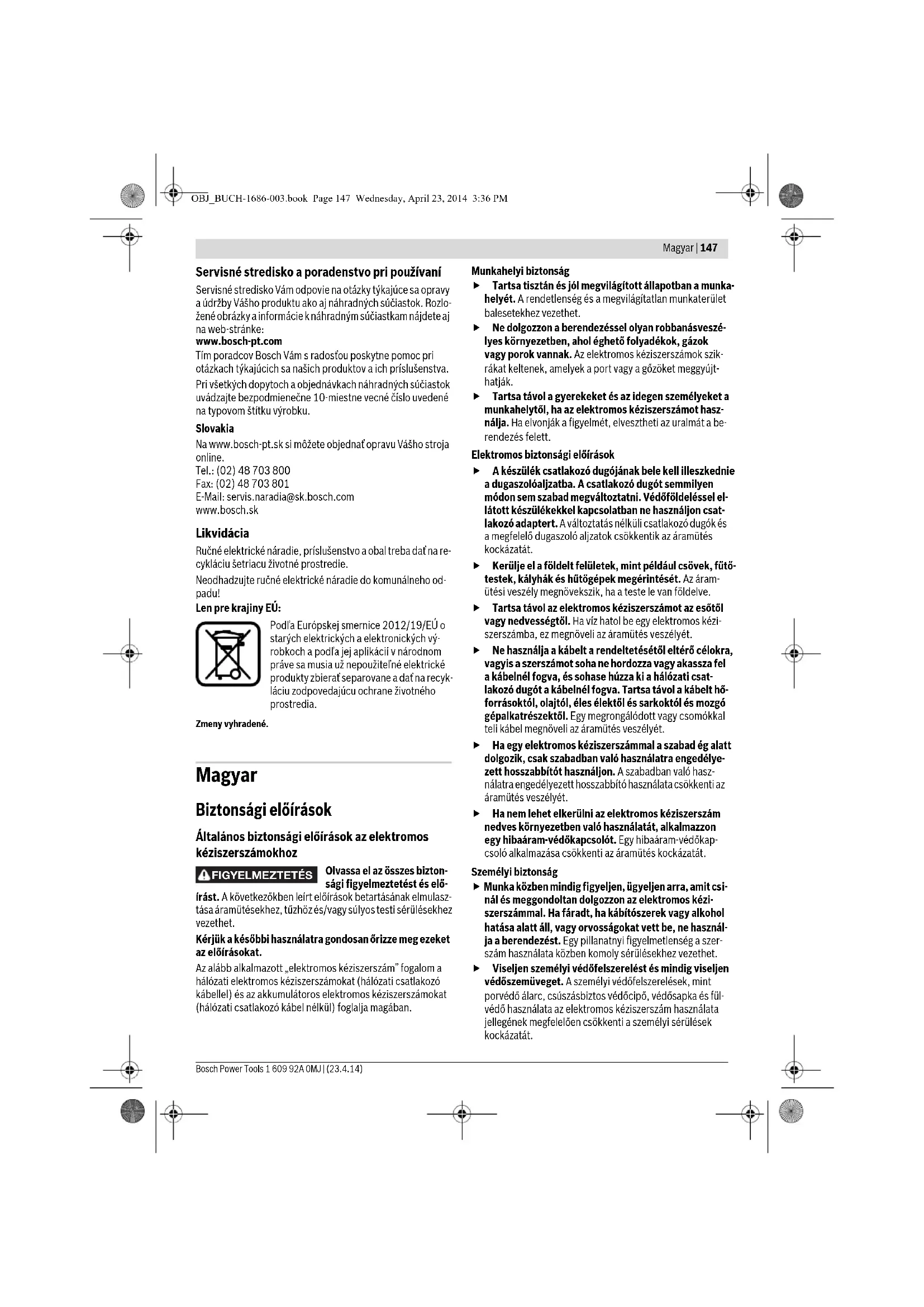

ménye. Ezt az alábbiak- ban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni. Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszaütő erőket. Használja mindig a pótfogantyút, amennyiben létezik, hogy a lehető leg- jobban tudjon uralkodni a visszarúgási erők, illetve fel- futáskor a reakciós nyomaték felett. A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a vis- szarúgási és reakcióerők felett. Sohase vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet. Kerülje el a testével azt a tartományt, ahová egy vissza- rúgás az elektromos kéziszerszámot mozgatja. A vis- szarúgás az elektromos kéziszerszámot a csiszolókorong- nak a leblokkolási pontban fennálló forgásirányával ellen- tétes irányba hajtja. A sarkok és élek közelében különösen óvatosan dolgoz- zon, akadályozza meg, hogy a betétszerszám lepattan- jon a munkadarabról, vagy beékelődjön a munkadarab- ba. A forgó betétszerszám a sarkoknál, éleknél és lepatta- nás esetén könnyen beékelődik. Ez a készülék feletti ura- lom elvesztéséhez, vagy egy visszarúgáshoz vezet. Ne használjon fafűrészlapot, vagy fogazott fűrészla- pot. Az ilyen betétszerszámok gyakran visszarugáshoz ve- zetnek, vagy a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. OBJ_BUCH-1686-003.book Page 149 Wednesday, April 23, 2014 3:36 PM150 | Magyar 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz Kizárólag az Ön elektromos kéziszerszámához engedé- lyezett csiszolótesteket és az ezen csiszolótestekhez előirányzott védőbúrákat használja. A nem az elektro- mos kéziszerszámhoz szolgáló csiszolótesteket nem lehet kielégító módon letakarni és ezért ezek nem biztonságo- sak. A peremes csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelületük ne álljon ki a védőburkolat szé- lének a síkjából. Egy szakszerűtlenül felszerelt csiszolóko- rongot, amely kiáll a védőburkolat szélésnek a síkjából, nem lehet kielégítő módon letakarni. A védőbúrát biztonságosan kell felszerelni az elektro- mos kéziszerszámra és úgy kell beállítani, hogy az a le- hető legnagyobb biztonságot nyújtsa, vagyis a csiszo- lótestnek csak a lehető legkisebb része mutasson a ke- zelő felé. A védőbúrának meg kell óvnia a kezelőt a letö- rött, kirepülő daraboktól, a csiszolótest véletlen megérin- tésétől és a szikráktól, amelyek meggyújthatják az öltöze- tét. A csiszolótesteket csak az azok számára javasolt célok- ra szabad használni. Például: Sohase csiszoljon egy ha- sítókorong oldalsó felületével. A hasítókorongok arra vannak méretezve, hogy az anyagot a korong élével mun- kálják le. Az ilyen csiszolótestekre ható oldalirányú erő a csiszolótest töréséhez vezethet. Használjon mindig hibátlan, az Ön által választott csi- szolókorongnak megfelelő méretű és alakú befogókari- mát. A megfelelő karimák megtámasztják a csiszolókoron- got és így csökkentik a csiszolókorong eltörésének veszé- lyét. A hasítókorongokhoz szolgáló karimák különbözhet- nek a csiszolókorongok számára szolgáló karimáktól. Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve és széttörhetnek. További különleges figyelmeztető tájékoztató a daraboláshoz Kerülje el a hasítókorong leblokkolását, és ne gyakorol- jon túl erős nyomást a készülékre. Ne végezzen túl mély vágást. A túlterhelés megnöveli a csiszolótest igény- bevételét és beékelődési vagy leblokkolási hajlamát és vis- szarúgáshoz vagy a csiszolótest töréséhez vezethet. Kerülje el a forgó hasítókorong előtti és mögötti tarto- mányt. Ha a hasítókorongot a munkadarabban magától el- távolodva mozgatja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattan. Ha a hasítókorong beékelődik, vagy ha Ön megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot és tartsa azt nyugodtan, amíg a korong teljesen leáll. Sohase próbálja meg kihúzni a még forgó hasítókoron- got a vágásból, mert ez visszarúgáshoz vezethet. Hatá- rozza meg és hárítsa el a beékelődés okát. Addig ne kapcsolja ismét be az elektromos kéziszerszá- mot, amíg az még benne van a munkadarabban. Várja meg, amíg a hasítókorong eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. A korong ellenkező esetben beékelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet. Támassza fel a lemezeket vagy nagyobb munkadarabo- kat, hogy csökkentse egy beékelődő hasítókorong kö- vetkeztében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A mun- kadarabot mindkét oldalán, és mind a vágási vonal közelé- ben, mind a szélénél alá kell támasztani. Ha egy meglévő falban, vagy más be nem látható terü- leten hoz létre „táska alakú beszúrást”, járjon el külö- nös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vízvezetékbe, elektromos vezetékekbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhat- nak. Külön figyelmeztetések és tájékoztató a csiszolópapír alkalmazásával történő csiszoláshoz Ne használjon túl nagy csiszolólapokat, hanem kizáró- lag a gyártó által előírt méretet. A csis zoló tányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, vala- mint a csiszolólapok leblokkolásához, széttépődéséhez, vagy visszarúgáshoz vezethetnek. Külön figyelmeztetések és tájékoztató a drótkefével végzett munkákhoz Vegye tekintetbe, hogy a drótkeféből a normális hasz- nálat közben is kirepülnek egyes drótdarabok. Ne ter- helje túl a berendezésre gyakorolt túl nagy nyomással a drótokat. A kirepülő drótdarabok igen könnyen áthatol- hatnak a vékonyabb ruhadarabokon vagy az emberi bőrön. Ha egy védőbúrát célszerű alkalmazni, akadályozza meg, hogy a védőbúra és a drótkefe megérintse egy- mást. A tányér- és csészealakú kefék átmérője a berende- zésre gyakorolt nyomás és a centrifugális erők hatására megnövekedhet. Kiegészítő figyelmeztetések és tájékoztató Viseljen védőszemüveget. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, ez tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást ered- ményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy villamos áramütést kaphat. Ha az áramellátás (például feszültségkiesés, vagy a há- lózati csatlakozó dugó kihúzása következtében) meg- szakad, oldja fel és állítsa át a „KI” helyzetbe a be/ki- kapcsolót. Így meggátolhatja a berendezés akaratlan újra- indulását. OBJ_BUCH-1686-003.book Page 150 Wednesday, April 23, 2014 3:36 PMMagyar | 151 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felhevül- nek. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt elő- írások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülések- hez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt- va, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat Ez az elektromos kéziszerszám fém- és kőanyagok víz alkal- mazása nélkül való darabolására, nagyoló csiszolására és ke- félésére szolgál. Kötött csiszolóanyagokkal való daraboláshoz egy a darabolás- ra szolgáló speciális védőbúrát kell használni. Kőben végzett darabolási munkákhoz megfelelő porelszívás- ról kell gondoskodni. Az engedélyezett csiszolószerszámok alkalmazása esetén az elektromos kéziszerszámot csiszolópapíros csiszolásra is le- het használni. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Orsó-reteszelőgomb 2 Be-/kikapcsoló 3 Pótfogantyú (szigetelt fogantyú-felület) 4 Csiszolóorsó 5 Védőbúra csiszoláshoz 6 Védőbúra rögzítőcsavar 7 Befogókarima O-gyűrűvel 8 Csiszolótárcsa* 9 Rögzítőanya 10 Rögzítőanya körmöskulcs* 11 Gyorsbefogó anya * 12 Keményfém-edénytárcsa* 13 Védőbúra daraboláshoz* 14 Hasítókorong* 15 Csiszoló fazékkorong védőbúra* 16 Csiszoló fazékkorong* 17 Körmöskulcs a csiszoló fazékkoronghoz* 18 Kézvédő* 19 Távtartó tárcsa* 20 Gumi csiszolótányér* 21 Csiszolólap* 22 Kerek anya* 23 Edénykefe* 24 Elszívó búra daraboláshoz, vezetőszánnal* 25 Gyémántbetétes hasítókorong* 26 Fogantyú (szigetelt fogantyú-felület) *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. Műszaki adatok Zaj és vibráció értékek A zajmérési eredmények az EN 60745 szabványnak megfele- lően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hang- nyomásszint 92 dB(A); hangteljesítményszint 103 dB(A). Bizonytalanság K=3 dB. Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és K bi- zonytalanság az EN 60745 szabvány szerint: Felületi csiszolás (nagyolás): a

Csiszolólappal végzett csiszolás: a

Sarokcsiszoló GWS ... 20-230

... H50 L.. ... H50 M.. Névleges felvett teljesítmény W2000 2000 Leadott teljesítmény W1250 1250 Névleges fordulatszám perc

max. csiszolókorong átmérő mm 230 230 Csiszolóorsó menete M 14 M 14 A csiszolótengely maximális menethossza mm 25 25 Újraindulás elleni védelem

Indítási áram korlátozás

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval – standard pótfogantyúval

5,2 5,1 5,2 5,1 Érintésvédelmi osztály /II /II Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges ki-vitelekben ezek az adatok változhatnak.Csak felfutási árambehatárolás nélküli elektromos kéziszerszámokhoz: A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,25nem kell hálózati zavarokra számítani. OBJ_BUCH-1686-003.book Page 151 Wednesday, April 23, 2014 3:36 PM152 | Magyar 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munka- időre vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745 a 2011/65/EU, 2004/108/EK, 2006/42/EK irányelveknek megfelelően. A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Összeszerelés A védőberendezések felszerelése Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Megjegyzés: Ha a csiszolótárcsa üzem közben eltörött, vagy ha a védőbúra vagy az elektromos kéziszerszám felvevő egy- ségei megrongálódtak, az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszol- gálat és használati tanácsadás” fejezetben. Védőbúra csiszoláshoz Helyezze fel az 5 védőbúrát az orsónyakra. Állítsa be az 5 vé- dőbúrát a munkamenet követelményeinek megfelelően és re- teszelje a 6 rögzítőcsavarral. Állítsa úgy be az 5 védőbúrát, hogy a kezelő irányába ne repülhessen ki szikra. Védőbúra daraboláshoz Kötött csiszolóanyaggal végzett daraboláshoz mindig használja a darabolásra szolgáló 13 védőbúrát. Kőben végzett darabolási munkák esetén mindig gon- doskodjon kielégítő porelszívásról. A darabolásra szolgáló 13 védőbúrát az csiszolásra szolgáló 5 védőbúrához hasonlóan kell felszerelni. Elszívó búra daraboláshoz, vezetőszánnal A darabolásra szolgáló 24 elszívó búrát védőszánnal az csi- szolásra szolgáló 5 védőbúrához hasonlóan kell felszerelni. Pótfogantyú Az elektromos kéziszerszámot csak az arra felszerelt 3 pótfogantyúval együtt szabad használni. Csavarja be a 3 pótfogantyút a munkának megfelelő helyzet- ben a hajtómű jobb vagy bal oldalába. Kézvédő A 20 gumi csiszolótányérral vagy a csészelakú kefével/ kefés tárcsával/legyezőlapos tárcsával végzett mun- kákhoz mindig fel kell szerelni a kézvédőt 18. Rögzítse a 18 kézvédőt a 3 pótfogantyúval. A csiszolószerszámok felszerelése Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felhevül- nek. Tisztítsa meg a 4 csiszolóorsót és valamennyi felszerelésre kerülő alkatrészt. A csiszolószerszámok rögzítéséhez és kilazításához nyomja meg az 1 tengelyrögzítőgombot, hogy ezzel reteszelje a csi- szolótengelyt. A tengelyrögzítőgombot csak teljesen nyugalmi álla- potban lévő csiszolótengely esetén szabad megnyom- ni! Ellenkező esetben az elektromos kéziszerszám meg- rongálódhat. Csiszoló-/darabolótárcsa Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének meg kell felelnie a szorítókarima méreteinek. Redukáló ido- mot, vagy adaptert nem szabad használni. A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo- lótárcsán megegyezzen az elektromos kéziszerszám forgási- rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen). A szerelési sorrend az ábrákat tartalmazó oldalon látható. A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a körmöskulccsal húzza meg szorosra a 9 befogó anyát, lásd az „Gyorsbefogó anya” c. szakaszt. A csiszolószerszámok felszerelése után a készülék be- kapcsolása előtt győződjön meg arról, hogy a csiszoló- szerszám helyesen van felszerelve és szabadon forog. Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőbúrához vagy más alkatrészekhez. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 152 Wednesday, April 23, 2014 3:36 PMMagyar | 153 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) A 7 szorítókarimába a központozó pe- rem körül egy műanyag alkatrész (O-gyűrű) található. Ha az O-gyűrű hi- ányzik, vagy megrongálódott, akkor a 7 szorítókarimát a további használat előtt okvetlenól ki kell cserélni. Legyezőlapos tárcsa A legyezőlapos tárcsával végzett munkákhoz mindig fel kell szerelni a 18 kézvédőt. Gumi csiszolótányér A 20 gumi csiszolótányérrel végzett munkákhoz min- dig fel kell szerelni a 18 kézvédőt. A szerelési sorrend az ábrákat tartalmazó oldalon látható. A 20 gumi csiszolótányér felszerelése előtt tegye fel a 2 darab 19 távtartó tárcsát a 4 csiszolóorsóra. Csavarozza fel a helyére és a kétkörmös kulccsal feszesen húzza meg a 22 hengeres anyát. Csészealakú kefe/kefés tárcsa A csészelakú kefével/vagy a kefés tárcsával végzett munkákhoz mindig fel kell szerelni a 18 kézvédőt. A szerelési sorrend az ábrákat tartalmazó oldalon látható. A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava- rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi- szolótengely menetének végénél a csiszolótengely karimájá- ra. Húzza meg szorosra egy villáskulccsal a csészealakú ke- fét/kefés tárcsát. Csiszoló fazékkorong A csiszoló fazékkoronggal végzett munkákhoz szerelje fel a speciális 15 védőbúrát. A 16 csiszoló fazékkorongnak csak annyira kell kiállnia a 15 védőbúrából, amennyire az adott megmunkálási feladathoz ez elengedhetetlenül szükséges. Állítsa be erre a méretre a 15 védőbúrát. A szerelési sorrend az ábrákat tartalmazó oldalon látható. Csavarja fel a 9 rögzítőanyát és húzza meg szorosra a 17 kör- möskulccsal. Gyorsbefogó anya A csiszoló szerszámok gyors cseréjéhez további szerszámok alkalmazása nélkül a 9 befogó anya helyett a 11 gyorsbefogó anyát is lehet használni. A 11 gyorsbefogó anyát csak nagyoló és hasítókoron- gokhoz szabad használni. Csak hibátlan, kifogástalan 11 gyorsbefogó anyát hasz- náljon. A felcsavaráskor ügyeljen arra, hogy a 11 gyorsbefogó- anyának a felirattal ellátott oldala ne a csiszolótárcsa felé mutasson; a nyílnak a 27 indexjelre kell mutatnia. A csiszolótengely rögzítésé- hez nyomja meg az 1 tengely- rögzítőgombot. A gyorsbefo- gó anya megszorításához for- gassa el a csiszolótárcsát erő- teljesen az óramutató járásá- val megegyező irányban. Egy előírásszerűen rögzített hibátlan gyorsbefogó anyát a recézett gyűrűnek az óramu- tató járásával ellentétes irányba való elforgatásával kézzel ki lehet lazítani. Ha egy gyorsbefogóanya beékelődött, és nem lehet kicsavarni, erre a célra so- hase használjon fogót, ha- nem csak kizárólag körmös- kulcsot. A körmöskulcsot az ábrán látható módon kell használni. Megengedett csiszolószerszámok A készüléken az ezen Kezelési Utasításban megadott vala- mennyi csiszolószerszám alkalmazható. Az alkalmazásra kerülő csiszolószerszámok megengedett for- dulatszámának [perc

], illetve megengedett kerületi sebes- ségének [m/s] legalábbis el kell érnie az alábbi táblázatban megadott értékeket. Ezért ügyeljen a csiszolószerszám címkéjén megadott megen- gedett fordulatszámra, illetve kerületi sebességre. max. [mm] [mm] D b d [perc

OBJ_BUCH-1686-003.book Page 153 Wednesday, April 23, 2014 3:36 PM154 | Magyar 1 609 92A 0MJ | (23.4.14) Bosch Power Tools A hajtóműfej elfordítása Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A hajtóműfejet 90°-os lé- pésekben el lehet fordíta- ni. Így a be-/kikapcsolót különleges esetekben, például a 24 vezetőszán- nal és az elszívó búrával végzett munkákhoz, vagy balkezes kezelők számára kényelmesebben elérhe- tő helyzetbe lehet forgat- ni. Csavarja ki teljesen a 4 csavart. Óvatosan forgassa el a hajtó- műfejet az új helyzetbe, anélkül, hogy eközben levenné a házról. Húzza meg ismét szorosra a 4 csavart. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által törté- nő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha- tásúak, főleg ha a faanyag kezeléséhez más anyagok is van- nak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú por- védő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Üzemeltetés Üzembe helyezés Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. A 230 V-os berendezéseket 220 V hálózati feszültségről is szabad üzemeltetni. Ha az elektromos kéziszerszámot mobilis áramfejlesztőről (generátor) üzemeltetik, amely nem rendelkezik elegendő tel- jesítménytartalékkal, illetve amely nincs felszerelve megfelelő feszültségszabályozóval (magasabb indítási árammal), akkor teljesítménycsökkenés vagy a tipikustól eltérő indítási visel- kedés léphet fel. Ügyeljen arra, hogy a használatra kerülő áramfejlesztő megfe- leljen a követelményeknek. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez tolja el előre, majd nyomja be a 2 be-/kikapcsolót. A benyomott 2 be-/kikapcsoló reteszeléséhez tolja tovább előre a benyomott 2 be-/kikapcsolót. Az elektromos kéziszerszám kikapcsolásához engedje el a 2 be-/kikapcsolót, illetve, ha az reteszelve van, nyomja be rövid időre a 2 be-/kikapcsolót, majd engedje el azt. Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. Reteszelési lehetőség nélküli kapcsoló kivitel (csak egyes országokban kapható): Az elektromos kéziszerszám üzembe helyezéséhez tolja el előre, majd nyomja be a 2 be-/kikapcsolót. Az elektromos kéziszerszám kikapcsolásához engedje el a 2 be-/kikapcsolót. Minden használat előtt ellenőrizze a csiszoló- szerszámokat. Győződjön meg arról, hogy a csiszoló- szerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy legalább 1 perces, terhelésmentes próbafutást. Megrongálódott, nem kerek, vagy erősen berezgő csiszolószerszámokkal nem szabad dolgozni. A megrongálódott csiszolószerszámok széttörhetnek és személyi sérüléseket okozhatnak. Újraindulás elleni védelem (GWS 20-230 JH) Az újraindulás elleni védelem az áramellátás megszakítása majd helyreállítása esetén meggátolja az elektromos kéziszer- szám akaratlan újraindulását. Az ismételt üzembe helyezéshez hozza a 2 be-/kikapcsolót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elektro- mos kéziszerszámot. Indítási áram korlátozás (GWS 20-230 JH) Az elektronikus felfutási árambehatárolás az elektromos kézi- szerszám bekapcsolási teljesítményét korlátozza és így lehe- tővé teszi annak egy 16 Amperes biztosítékról való üzemelte- tését. Megjegyzés: Ha az elektromos kéziszerszám a bekapcsolás után teljes fordulatszámmal kezd el működni, a felfutási áram- behatárolás és az újraindulás elleni védelem nem működik. Az elektromos kéziszerszámot ekkor azonnal be kell küldeni a Ve- vőszolgálatnak. A címeket lásd a „Vevőszolgálat és használati tanácsadás” fejezetben. Munkavégzési tanácsok Ha tartófalakba vág réseket, óvatosan járjon el, lásd a „Tájékoztató a statikáról” c. szakaszt. Fogja be a munkadarabot, ha azt a saját súlya nem meg- bízhatóan rögzíti. Sohase vesse alá az elektromos kéziszerszámot akkora terhelésnek, hogy az ettől leálljon. Magas terhelés után hagyja még néhány percig üresjá- ratban működni az elektromos kéziszerszámot, hogy a betétszerszám lehűljön. OBJ_BUCH-1686-003.book Page 154 Wednesday, April 23, 2014 3:36 PMMagyar | 155 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felhevül- nek. Ne használja az elektromos kéziszerszámot egy dara- boló állvánnyal. Megjegyzés: Ha nem haszhnálja a berendezést, húzza ki a há- lózati csatlakozó dugót a dugaszolóaljzatból. Az elektromos kéziszerszámnak a csatlakozóaljzatba bedugott hálózat csat- lakozó dugó mellett kikapcsolt állapotban is van egy kis mér- tékű áramfogyasztása. Nagyoló csiszolás Sohase használjon hasítókorongokat nagyoló csiszo- láshoz. A nagyolási szög 30° és legfeljebb 40° között a nagyolásnál a legjobb eredményekhez vezet. Az elektromos kéziszerszámot mérsékelt nyomással előre és hátra mozhgassa. Így a munka- darab nem forrósodik fel, nem színeződik el és nem jelennek meg rajta karcolások. Legyezőlapos tárcsa A legyezőlapos tárcsával (tartozék) görbe felületeket és profi- lokat is meg lehet munkálni. A legyezőlapos tárcsák élettartama lényegesen hosszabb, zaj- szintjük és csiszolási hőmérsékletük lényegesen alacso- nyabb, mint a szokásos csiszolókorongoké. Fémek darabolása Kötött csiszolóanyaggal végzett daraboláshoz mindig használja a darabolásra szolgáló 13 védőbúrát. A darabolásnál a készüléket a megmunkálásra kerülő anyag- nak megfelelő mérsékelt előtolással mozgassa előre. Ne gya- koroljon nyomást a hasítókorongra, ne ékelje be és ne rezges- se be a korongot. A kifutó hasítókorongot nem szabad oldalirányú nyomással le- fékezni. Az elektromos kéziszer- számot mindig a forgás- sal ellenkező irányba kell vezetni. Ellenkező eset- ben a készülék irányít- hatatlanul kiugorhat a vágásból. A profilok és négyszögletes csövek darabolásánál a legcélsze- rűbb a legkisebb keresztmetszetnél kezdeni a munkát. Terméskő darabolása Kőben végzett darabolási munkák esetén mindig gon- doskodjon kielégítő porelszívásról. Viseljen porvédő álarcot. Az elektromos kéziszerszámot csak száraz vágással, il- letve csiszolással való megmunkálására szabad hasz- nálni. A terméskövek darabolásához legcélszerűbb egy gyémántbe- tétes darabolótárcsát használni. A vezetőszánnal végzett daraboláshoz szolgáló 24 elszívó bú- ra alkalmazása esetén a porszívó berendezésnek kőpor elszí- vására is engedélyezve kell lennie. Bosch erre alkalmas por- szívókat tud ajánlani. Kapcsolja be az elektro- mos kéziszerszámot és helyezze fel a vezető- szán első részével a megmunkálásra kerülő munkadarabra. Az elekt- romos kéziszerszámot a megmunkálásra kerülő anyagnak megfelelő mérsékelt előtolással mozgassa előre. Különösen kemény anyagok, például magas kavicstartalmú beton darabolásakor a gyémántbetétes darabolótárcsa túlhe- vülhet és megrongálódhat. A gyémántbetétes darabolótár- csával együtt körbefutó szikrakoszorú túlhevülésre utal. Ebben az esetben szakítsa félbe a darabolási folyamatot és já- rassa a gyémántbetétes darabolótárcsát rövid ideig alapjárat- ban a legmagasabb fordulatszámon, hogy az lehűlhessen. Ha a munkateljesítmény észrevehetően csökken és a tárcsát szikrakoszorú veszi körül, akkor ez arra utal, hogy a gyémánt- betétes darabolótárcsa eltompult. A gyémántbetétes darabo- lótárcsát egy abrazív hatású anyagban (például mészhomok- kő) végzett rövid vágásokkal ismét ki lehet élesíteni. Tájékoztató a statikáról A tartó falakban vágható rések a DIN 1053 német szabvány

1. részében vagy az adott országban érvényes hasonló szab-

ványokban vannak rögzítve. Ezeket az előírásokat okvetlenül be kell tar tani. A munka meg- kezdése előtt kérje ki a felelős statikus, építész vagy az illeté- kes építésvezetőség véleményét. Karbantartás és szerviz Karbantartás és tisztítás Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. OBJ_BUCH-1686-003.book Page 155 Wednesday, April 23, 2014 3:36 PM156 | Русский 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Nehéz üzemeltetési feltételek esetén lehetőség szerint mindig használjon egy elszívó rendszert. Fújja ki gyak- ran a szellőzőnyílásokat, és iktasson be a hálózati veze- ték elé egy hibaáram védőkapcsolót (FI). Fémek meg- munkálása során vezetőképes por juthat az elektromos ké- ziszerszám belsejébe. Ez hátrányos hatással lehet az elekt- romos kéziszerszám védőszigetelésére. A tartozékokat gondosan tárolja és kezelje. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kézi- szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel. Vevőszolgálat és használati tanácsadás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustáblá- ján található 10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.: (061) 431-3835 Fax: (061) 431-3888 Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási sze- métbe! Csak az EU-tagországok számára: A használt villamos és elektronikus beren- dezésekre vonatkozó 2012/19/EU sz. Eu- rópai Irányelvnek és ennek a megfelelő or- szágok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhaszná- lásra le kell adni. A változtatások joga fenntartva.
