РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GWS 20230 H BOSCH

Указания за безопасна работа Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин «електроинструмент» се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

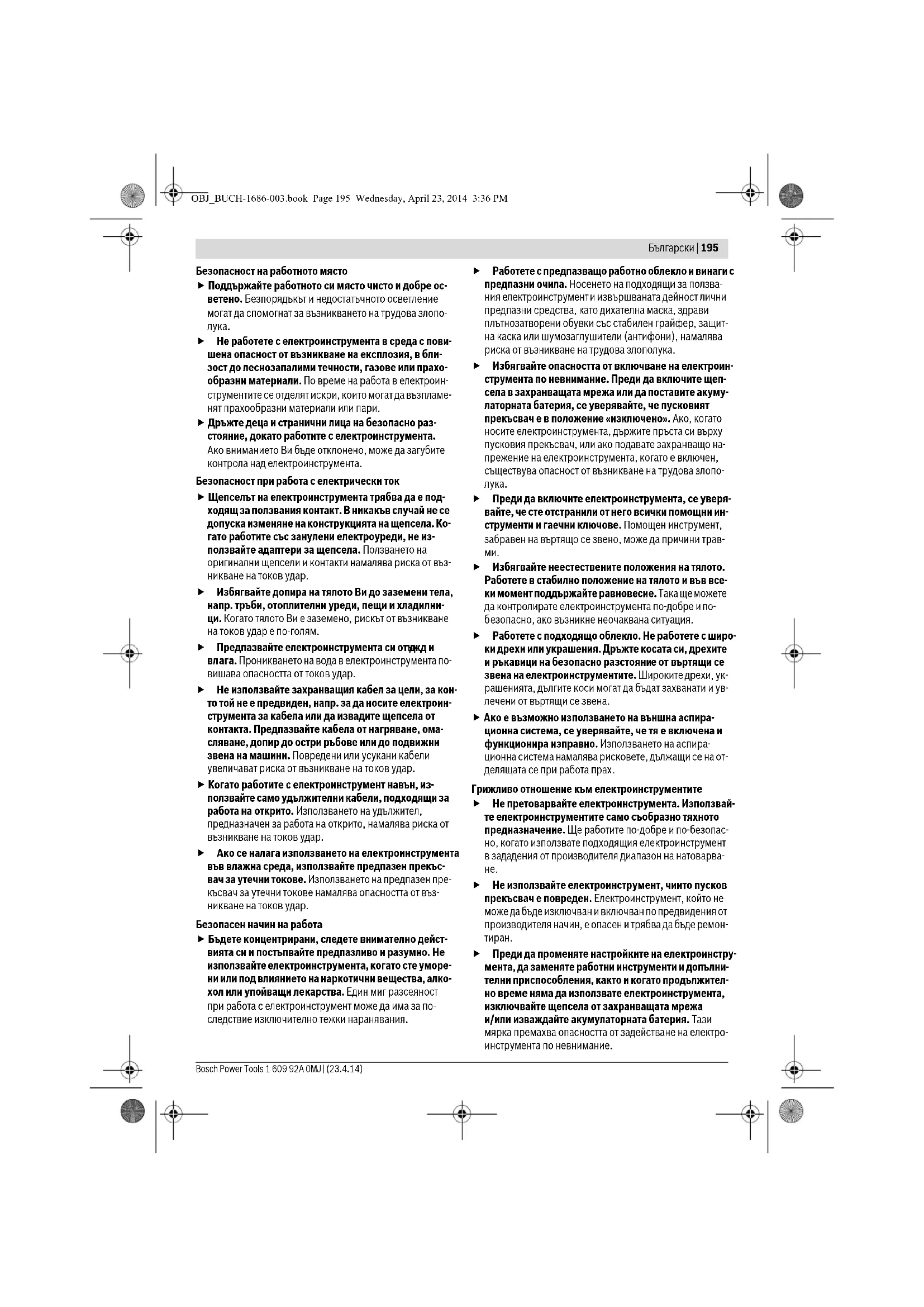

OBJ_BUCH-1686-003.book Page 194 Wednesday, April 23, 2014 3:36 PMБългарски | 195 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от д

ага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент

ършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо на- прежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злопо-

Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини трав-

Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструм ента по-добре и

езопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинструментите Не претоварвайте електроинструмента. Използвай- те електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварва-

Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения

производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато продължител- но време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електро- инструмента по невнимание. OBJ_BUCH-1686-003.book Page 195 Wednesday, April 23, 2014 3:36 PM196 | Български 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки.

а електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа с ъглошлайфи Общи указания за безопасна работа при шлифоване с диск и с шкурка, почистване с телена четка и рязане с абразивен диск Този електроинструмент може да се използва за шлифоване с абразивен диск и с шкурка, почиства- не с телена четка, полиране и рязане с абразивен диск. Спазвайте всички указания и предупрежде- ния, съобразявайте се с приведените технически па- раметри и изображения. Ако не спазвате посочените по-долу указания, последствията могат да бъдат токов удар, пожар и/или тежки травми. Този електроинструмент не е подходящ за полира- не. Извършването на дейности, за които електроин- струментът не е предназначен, може да бъде опасно и да доведе до травми. Не използвайте допълнителни приспособления, които не се препоръчват от производителя специал- но за този електроинструмент. Фактът, че можете да закрепите към машината определено приспособление или работен инструмент, не гарантира безопасна рабо-

Допустимата скорост на въртене на работния ин- струмент трябва да е най-малкото равна на изписа- ната на табелката на електроинструмента макси- мална скорост на въртене. Работни инструменти, кои- то се въртят с по-висока скорост от допустимата, могат да се счупят и парчета от тя х да отхвърчат с висока ско-

ината на работния ин- струмент трябва да съответстват на данните, посо- чени в техническите характеристики на Вашия елек- троинструмент. Работни инструменти с неподходящи размери не могат да бъдат екранирани по необходимия начин или да бъдат контролирани достатъчно добре. Работни инструменти с опашка на резба трябва да пасват точно на присъединителната резба на вала на машината. При работни инструменти, които се мон- тират с помощта на фланец, диаметърът на отвора трябва да пасва точно на диаметъра на присъедини- телното стъпало на фланеца. Работни инструменти, които не бъдат захванати правилно към електроинстру- мента, се въртят неравномерно, вибрират силно и мо- гат да предизвикат загуба на контрол над електроин-

Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните ин- струменти, напр. абразивните дискове за пукнатини или откъртени ръбчета, подложните дискове за пук- натини или силно износване, телените четки за недо- бре захванати или счупени телчета. Ако изтъ

ектроинструмента или р аботния инструмент, ги проверявайте внимателно за увреждания или из- ползвайте нови неповредени работни инструменти. След като сте проверили внимателно и сте монтира- ли работния инструмент, оставете електроинстру- мента да работи на максимални обороти в продъл- жение на една минута; стойте и дръжте намиращи се наблизо лица встрани от равнината на въртене. Най-често повредени работни инструменти се чупят през този тестов период. Работете с лични предпазни средства. В зависимост от приложението работете с цяла маска за лице, за- щита за очите или предпазни очила. Ако е необходи- мо, работете с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откъртени при работата частички. Очите Ви трябва да са защи- тени от летящите в зоната на работа частички. Противо- праховата или дихателната маска филтрират възниква- щия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба

Внимавайте други лица да бъдат на безопасно раз- стояние от зоната на работа. Всеки, който се намира в зоната на работа, трябва да носи лични предпазни средства. Откъртени парченца от обработвания детайл или работния инструмент могат в резултат на силното ускорение да отлетят надалече и д

предизвикат наранявания също и извън зоната на работа. OBJ_BUCH-1686-003.book Page 196 Wednesday, April 23, 2014 3:36 PMБългарски | 197 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Когато съществува опасност работният инструмент да попадне на скрити под повърхността проводници под напрежение, дръжте електроинструмента само за елетроизолираните ръкохватки. При контакт с про- водници под напрежение то може да се предаде на ме- талните елементи на електроинструмента и това да пре- дизвика токов удар. Дръжте захранващия кабел на безопасно разстоя- ние от въртящите се работни инструменти. Ако изгу- бите контрол над електроинструмента, кабелът може да бъде прерязан или увлечен от работния инструмент и това да предизвика наранявания, напр. на ръката Ви. Никога не оставяйте електроинструмента, преди ра- ботният инструмент да спре напълно въртенето си. Въртящият се инструмент може да допре до предмет, в резултат на което да загубите контрол над електроин-

Докато пренасяте електроинструмента, не го оста- вяйте включен. При неволен допир дрехите или коси- те Ви могат да бъдат увлечени

отния инструмент, в резултат на което работният инструмент може да се вреже в тялото Ви. Редовно почиствайте вентилационните отвори на Вашия електроинструмент. Турбината на електродви- гателя засмуква прах в корпуса, а натрупването на ме- тален прах увеличава опасността от токов удар. Не използвайте електроинструмента в близост до леснозапалими материали. Летящи искри могат да предизвикат възпламеняването на такива материали. Не използвайте работни инструменти, които изис- кват прилагането на охлаждащи течности. Използва- нето на вода или други охлаждащи течности може да предизвика токов удар. Откат и съвети за избягването му Откат е внезапната реакция на машината вследствие на заклинване или блокиране на въртящия се работен ин- струмент, напр. абразивен диск, гумен подложен диск, телена четка и др. п. Заклинването или блокирането во-

кото спиране на въртенето на работния ин- струмент. Вследствие на това електроинструментът по- лучава силно ускорение в посока, обратна на посоката на движение на инструмента в точката на блокиране, и става неуправляем. Ако напр. абразивен диск се заклини или блокира в об- работваното изделие, ръбът на диска, който допира де- тайла, може да се огъне и в резултат дискът да се счупи или да възникне откат. В такъв случай дискът се ускоря- ва към работещия с машината или в обратна посока, в зависимост от посоката на въртене на диска и мястото на заклинване. В такива случаи абразивните дискове могат и да се счупят. Откат възниква в резултат на неправилно или погрешно използване на електроинструмента. Възникването му може да бъде предотвратено чрез спазването на под- ходящи предпазни мерки, както е описано по-долу.

умента здраво и дръжте ръце- те и тялото си в такава позиция, че да противостоите на евентуално възникващ откат. Ако електроинстру- ментът има спомагателна ръкохватка, винаги я из- ползвайте, за да го контролирате по-добре при откат или при възникващите реакционни моменти по вре- ме на включване. Ако предварително вземете подходящи предпазни мерки, при възникване на откат или силни реакционни моменти можете да овладеете

Никога не поставяйте ръцете си в близост до въртя- щи се работни инструменти. Ако възникне откат, ин- струментът може да нарани ръката Ви. Избягвайте да заставате в зоната, в която би отско- чил електроинструментът при възникване на откат. Откатът премества машината в посока, обратна на по- соката на движение на работния инструмент в зоната на

Работете особено предпазливо в зоните на ъгли, ос- три ръбове и др. п. Избягвайте отблъскването или заклинването на работните инструменти в обработ- вания детайл. При обработване на ъгли или остри ръ-

и при рязко отбл ъскване на въртящия се рабо- тен инструмент съществува повишена опасност от за- клинване. Това предизвиква загуба на контрол над ма- шината или откат. Не използвайте верижни или назъбени режещи ли- стове. Такива работни инструменти често предизвик- ват откат или загуба на контрол над електроинструмен-

Специални указания за безопасна работа при шлифо- ване или рязане с абразивни дискове Използвайте само предвидените за Вашия електро- инструмент абразивни дискове и предназначения за използвания абразивен диск предпазен кожух. Абразивни дискове, които не са предназначени за електроинструмента, не могат да бъдат екранирани до- бре и не гарантират безопасна работа. Огънати дискове трябва да се монтират така, че шли- фоващата им повърхност да не се подава извън рав- нината на външния ръб на предпазния кожух. Непра- вилно монтиран шлифоващ диск, който се подава из- вън предпазния кожух, не може да бъде екраниран от кожуха достатъчно добре.

ят кожух трябва да е поставен сигурно на електроинструмента и с оглед осигуряване на мак- симална степен на защита да е настроен така, че от- крита към работещия с електроинструмента да оста- ва възможно най-малка част от абразивния инстру- мент. Предпазният кожух защитава работещия с елек- троинструмента от откъртени парченца от обработва- ния материал, от неволен контакт с абразивния диск, както и от искри, които биха могли да възпламенят дре-

OBJ_BUCH-1686-003.book Page 197 Wednesday, April 23, 2014 3:36 PM198 | Български 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Допуска се използването на абразивните дискове само за целите, за които те са предвидени. Напр.: ни- кога не шлифовайте със страничната повърхност на диск за рязане. Дисковете за рязане са предназначени за отнемане на материал с ръба си. Странично прилага- не на сила може да ги счупи. Винаги използвайте застопоряващи фланци, които са в безукорно състояние и съответстват по размери и форма на използвания абразивен диск. Използва- нето на подходящ фланец предпазва диска и по този на- чин намалява опасността от счупването му. Застопоря- ващите фланци за режещи дискове могат да се разли- чават от тези за дискове за шлифоване. Не използвайте износени абразивни дискове от по-големи електроинструменти. Дисковете за по-го- леми машини не са предназначени за въртене с високи- те скорости, с които се въртят по-малките, и могат да се

Специални указания за безопасна работа с режещи

Избягвайте блокиране на режещия диск или силно- то му притискане. Не изпълнявайте твърде дълбоки срезове. Претоварването на режещия ди ск увеличав

опасността от заклинването му или блокирането му, а с това и от възникването на откат или счупването му, до- като се върти. Избягвайте да заставате в зоната пред и зад въртя- щия се режещ диск. Когато режещият диск е в една равнина с тялото Ви, в случай на откат електроинстру- ментът с въртящия се диск може да отскочи непосред- ствено към Вас и да Ви нарани. Ако режещият диск се заклини или когато прекъсва- те работа, изключвайте електроинструмента и го ос- тавяйте едва след окончателното спиране на върте- нето на диска. Никога не опитвайте да извадите вър- тящия се диск от междината на рязане, в противен случай може да възникне откат. Определете и отстра- нете причината за заклинването. Не включвайте повторно електроинструмента, ако дискът се намира в разрязвания детайл. Преди вни- мателно да продължите рязането, изчакайте реже- щият диск да достигне пълната си скорост на върте- не. В противен случай дискът може да се заклини, да от- скочи от обработвания детайл или да предизвика откат. Подпирайте плочи или големи разрязвани детайли по подходящ начин, за да ограничите риска от въз-

ане на откат в резултат на заклинен режещ диск. По време на рязане големи детайли могат да се огънат под действие на силата на собственото си тегло. Детайлът трябва да е подпрян от двете страни, както в близост до линията на разрязване, така и в другия си

Бъдете особено предпазливи при прорязване на ка- нали в стени или други зони, които могат да крият из- ненади. Режещият диск може да предизвика откат на машината при допир до газо- или водопроводи, елек- тропроводи или други обекти. Специални указания за безопасна работа при шлифо- ване с шкурка Не използвайте твърде големи листове шкурка, спазвайте указанията на производителя за разме- рите на шкурката. Листове шкурка, които се подават извън подложния диск, могат да предизвикат наранява- ния, както и да доведат до блокиране и разкъсване на шкурката или до възникване на откат. Специални указания за безопасна работа при почист- ване с телени четки Не забравяйте, че и при нормална работа от телена- та четка падат телчета. Не претоварвайте телената четка, като я притискате твърде силно. Отхвърчащи- те от телената четка телчета могат лесно да проникнат през дрехите и/или кожата Ви. Ако се препоръчва използването на предпазен ко- жух, предварително се уверявайте, че телената чет- ка не допира до него. Дисковите и чашковидните теле-

ат да увеличат диаметъра си в резултат на силата на притискане и центробежните сили. Допълнителни указания за безопасна работа Работете с предпазни очила. Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдител- но дружество. Влизането в съприкосновение с про- водници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да дове- де до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да пре- дизвика токов удар. Ако захранващото напрежение бъде прекъснато (напр. вследствие на прекъсване на тока или ако щепселът бъде изваден от контакта), деблокирайте пусковия прекъсвач и го поставете в позиция «из- ключено». Така предотвратявате неконтролирано включване на електроинструмента. Не допирайте абразивните дискове, преди да са се охладили. По време на работ а дисковете се нагряват

Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се корица с фигурите и, докато четете ръководството за експлоатация, я оставете отворена. Предназначение на електроинструмента Електроинструментът е предназначен за рязане, шмирге- лене и почистване с четка на метални и каменни материа- ли без използване на вода. При рязане с абразивни дискове трябва да се използва специален предпазен кожух за рязане. При рязане на каменни материали трябва да бъде осигуря- вано достатъчно добро прахоулавяне. С допуснати видове шкурка електроинструментът може да се използва и за шлифоване. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. 1 Бутон за блокиране на вала 2 Пусков прекъсвач 3 Спомагателна ръкохватка (Изолирана повърхност за

4 Вал 5 Предпазен кожух за шлифоване 6 Винт за застопоряване на предпазния кожух 7 Центроващ фланец с O-пръстен 8 Диск за шлифоване* 9 Застопоряваща гайка 10 Двущифтов ключ за застопоряващата гайка* 11 Гайка за бързо застопоряване * 12 Чашковиден диск от твърда сплав* 13 Предпазен кожух за рязане* 14 Диск за рязане* 15 Предпазен кожух за чашковиден шлифоващ

виден шлифоващ диск* 17 Двущифтов ключ, огънат, за шлифоващата глава* 18 Предпазен екран* 19 Дистанционни шайби* 20 Гумен подложен диск за шлифоване* 21 Лист шкурка* 22 Кръгла гайка* 23 Чашковидна телена четка* 24 Предпазен кожух с прахоулавяне и водеща шейна * 25 Диаматен режещ диск* 26 Ръкохватка (Изолирана повърхност за захващане) *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни Информация за излъчван шум и вибрации Стойностите за шума са определени съгласно EN 60745. Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 92 dB(A); мощност на звука 103 dB(A). Неопределеност K=3 dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745: Повърхностно шлифоване (грубо шлифоване, шмиргеле- не): a

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процеду- ра, стандартизирана в EN 60745, и може да служи за срав- няване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации.

... H50 L.. ... H50 M.. Номинална консумирана

W2000 2000 Полезна мощност W1250 1250 Номинална скорост на

макс. диаметър на шлифоващия диск mm 230 230 Резба на вала M 14 M 14 макс. дължина на резбата

mm 25 25 Защита срещу повторно

Ограничение на пусковия

Маса съгласно EPTA-Procedure 01/2003 –с поглъщаща вибрациите спомагателна ръкохватка –със стандартна

5,2 5,1 5,2 5,1 Клас на защита /II /II Данните се отнасят до номинално напрежение [U] 230 V. При раз- лично напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. Само за електроинструменти без ограничение на пусковия ток: При включване възниква краткотрайно намаляване на напрежението в захранващата мрежа. При неблагоприятни стечения на обстоятел- ствата могат да възникнат смущения на работата на други електроу- реди. При импеданс на захранващата мрежа, по-малък от 0,25 ома не би следвало да възникват смущения. OBJ_BUCH-1686-003.book Page 199 Wednesday, April 23, 2014 3:36 PM200 | Български 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Ако обаче електроинструментът бъде използ- ван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увели- чи значително сумарното натоварване от вибрации в про- цеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значител но да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на рабо- тещия с електроинструмента от въздействието на вибрации- те, например: техническо обслужване на електроинстру- мента и работните инструменти, поддържане на ръцете топ- ли, целесъобразна организация на работните стъпки. Декларация за съответствие С пълна отговорност ние декларираме, че описаният в «Технически данни» продукт съответства на следните стандарти или нормативни документи: EN 60745 съгласно изискванията на Директиви 2011/65/EC, 2004/108/ЕО, 2006/42/ЕО. Техническа документация (2006/42/ЕО) при: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Монтиране на предпазните съоръжения Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. Упътване: След счупване на абразивен диск по време на работа или при повреждане на приспособленията за за- хващане на електроинструмента или на предпазния кожух електроинструментът трябва да бъде изпратен за ремонт в оторизиран сервиз за електроинструменти на Бош, за ад- реси вижте раздела «Сервиз и технически съвети». Предпазен кожух за шлифоване Поставете предпазния кожух 5 на шийката на вала. На- стройте позицията на предпазния кожух 5 съобразно конкретно извършваната дейност и застопорете предпаз- ния кожух 5 с винта 6. Поставете предпазния кожух 5 така, че да се пред- пазите от отхвърчащите при работа искри. Предпазен кожух за рязане При рязане с композитни абразивни дискове винаги използвайте предпазния кожух за рязане 13. При рязане на каменни материали осигурявайте ви- наги добро прахоулавяне. Предпазният кожух за рязане 13 се монтира по същия на

чин, както и предпазният кожух за шлифоване 5. Предпазен кожух с прахоулавяне и водеща шейна Предпазеният кожух с прахоулавяне и водеща шейна 24 се монтира по същия начин като предпазния кожух за ря- зане 5. Спомагателна ръкохватка Използвайте електроинструмента си само с монти- рана спомагателна ръкохватка 3. Навийте спомагателната ръкохватка 3 в зависимост от на- чина на работа с машината отляво или отдясно на главата. Предпазен екран При работа с гумения подложен диск 20, с чашко- видна/дискова телена четка или пластинчат диск за шлифоване винаги използвайте предпазния екран

Захванете предпазния екран 18 със спомагателната ръ- кохватка 3. Монтиране на инструменти за шлифоване Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. Не допирайте абразивните дискове, преди да са се охладили. По време на работа дисковете се нагряват

Почистете вала 4 и всички детайли, които ще монтирате. При затягане и освобождаване на работните инструменти натискайте бутона 1, за да блокирате вала на електроин-

Натискайте бутона за блокиране на вала само когато той е в покой. В противен случай електроинструментът може да бъде повреден. Диск за шлифоване/рязане Съобразявайте се с допустимите размери на работните инструменти. Диаметърът на отвора трябва да пасва на стъпалото на центроващия фланец. Не използвайте адап- тери или редуциращи звена. При монтиране на диамантни режещи дискове внимавай-

трелката, указваща посоката им на въртене, да съвпа- да с посоката на въртене на електроинструмента (вижте стрелката на главата на електроинструмента). Последователността на монтиране може да се види на страницата с фигурите. За застопоряване на шлифоващ или режещ абразивен диск навийте застопоряващата гайка 9 и я затегнете с дву- щифтовия ключ, вижте раздела «Гайка за бързо застопо-

Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 200 Wednesday, April 23, 2014 3:36 PMБългарски | 201 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) След монтирането на абразивния диск, преди да включите електроинструмента, се уверете, че ди- скът е монтиран правилно и може да се върти сво- бодно. Уверете се, че абразивният диск не допира до предпазния кожух или други детайли на електро- инструмента. На центроващото стъпало на фланеца 7 е поставен уплътнителен елемент (О-пръстен). Ако О-пръстенът липс- ва или е повреден, преди използва- не на електроинструмента центрова- щият фланец 7 трябва задължително да бъде заменен. Пластинчат диск При работа с пластинчатия диск за шлифоване вина- ги монтирайте предпазния екран за ръка 18. Гумен подложен диск При работа с гумения подложен диск за шлифоване 20 винаги монтирайте предпазния екран за ръка 18. Последователността на монтиране може да се види на страницата с фигурите. Преди монтирането на гумения подложен диск 20 поста- вете двете дистанционни шайби 19 на вала 4. Навийте кръглата гайка 22 и я затегнете с двущифтовия

Чашковидна/дискова телена четка При работа с чашковидната телена четка или диско- вата телена четка винаги монтирайте предпазния екран за ръка 18. Последователността на монтиране

да се види на страницата с фигурите. Използваната чашковидна/дискова телена четка трябва да може да се навие на вала на електроинструмента толко- ва, че допре здраво до фланеца на вала в края на резбата. Затегнете чашковидната/дискова телена четка с гаечен

Чашковиден диск за шлифоване При работа с чашковидния диск за шлифоване мон- тирайте специалния предпазен кожух 15. Чашковидният диск за шлифоване 16 трябва да се подава от предпазния кожух 15 само толкова, колкото е безуслов- но необходимо за конкретно извършваната дейност. Регу- лирайте предпазния кожух 15 съобразно горното прави-

Последователността на монтиране може да се види на страницата с фигурите. Навийте застопоряващата гайка 9 и я затегнете с огънатия двущифтов ключ 17. Гайка за бързо застопоряване За лесната смяна на работния инструмент без използване на спомагателни инструменти можете вместо застопоря- ващата гайка 9 да използвате гайка за бързо застопорява- не 11. Допуска се използването на гайката за бързо засто- поряване 11 само за абразивни дискове за шлифо- ване или рязане. Използвайте само гайки за бързо застопоряване 11 в изрядно техническо състояние. При навиването внимавайте надписаната страна на гайката за бързо застопоряване 11 да не е обърната към диска; стрелката трябва да е насочена към марки- ровката 27. Натиснете бутона за блоки- ране на вала 1 за да го за- стопорите. За да затегнете гайката за бързо застопоря- ване, завъртете диска сил- но по посока на часовнико- вата стрелка. Затегната правилно, непо- вредена гайка за бързо за- стопоряване може да бъде развита чрез завъртане на ръка на накатения пръстен в посока, обратна на часов- никовата стрелка. Ако гайката за бързо за- стопоряване не може да се освободи, в никакъв случай не се опитвайте да я развиете с клещи, из- ползвайте дв

ключ. Поставете двущифтовия ключ, както е показано на

Допустими работни инструменти Можете да използвате всички посочени в това ръковод- ство работни инструменти. Допустимата максимална скорост на въртене [min

респ. периферната скорост [m/s] на използвания работен инструмент трябва да бъдат не по-малки от посочените в таблицата по-долу стойности. За целта проверете допустимата скорост на въртене, респ. периферна скорост, изписани на етикета на работ- ния инструмент.

OBJ_BUCH-1686-003.book Page 201 Wednesday, April 23, 2014 3:36 PM202 | Български 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Завъртане на главата на редуктора Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. Можете да завъртите главата на редуктора на стъпки от по 90°. Така при специални работни условия пусковият пре- късвач може да бъде по- ставен в по-удобна по- зиция, напр. при рязане с използване на пред- пазния кожух с прахо- улавяне и водеща шей- на 24 или ако работите с лявата ръка. Развийте напълно и извадете четирите винта. Внимателно завъртете главата на редуктора до новата позиция, без да я отделяте от корпуса на електроинструмента. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболя- вания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обра- ботване на бук и дъб, се считат за канцерогенни, особе- но в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от

чени квалифицирани лица. – По възможност използвайте подходяща за обработ- вания материал система за прахоулавяне. –Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента Пускане в експлоатация Внимавайте за напрежението на захранващата мре- жа! Напрежението на захранващата мрежа трябва да съответства на данните, посочени на табелката на електроинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V. При захранване на електроинструмента от генератори, които нямат достатъчна мощност, респ. нямат подходящо регулиране на напрежението с увеличение на пусковия ток, при включване може да се наблюдава временен спад на мощността или нетипично поведение на електроин-

Моля, уверете се, че ползваният от Вас генератор е подхо- дящ, особено по отношение на напрежението и честотата. Включване и изключване За включване на електроинструмента преместете пуско- вия прекъсвач 2 напред и след това го притиснете. За застопоряване на натиснатия пусков прекъсвач 2 пре- местете пусковия прекъсвач 2 още напред.

изключите електроинструмента, отпуснете пуско- вия прекъсвач 2, респ., ако е застопорен, го натиснете кратковременно и след това го отпуснете. За да пестите енергия, дръжте електроинструмента вклю- чен само когато го ползвате. Изпълнение без възможност за застопоряване (специално изпълнение за някои страни): За включване на електроинструмента преместете пуско- вия прекъсвач 2 напред и след това го притиснете. За изключване на електроинструмента отпуснете пуско- вия прекъсвач 2. Проверявайте работните инструменти, преди да ги използвате. Работният инструмент трябва да е мон- тиран безукорно и да се върти, без да допира никъ- де. Оставяйте го да се върти пробно без натоварване най-малко една минута. Не използвайте повредени, биещи или вибриращи работни инструменти. Повре- дени работни инструменти могат да се разрушат и да причинят тежки травми. Защита срещу повторно включване (GWS 20-230 JH) Защитата от повторно включване предотвратява некон- тролируемото включв ане на електроинструмента след

сване на захранването. За повторно включване поставете пусковия прекъсвач 2 в позиция «изключено» и включете електроинструмента

OBJ_BUCH-1686-003.book Page 202 Wednesday, April 23, 2014 3:36 PMБългарски | 203 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Ограничение на пусковия ток (GWS 20-230 JH) Електронната система за ограничаване на пусковия ток ограничава мощността при включване на електроинстру- мента и позволява захранването му да се извършва от мрежи с предпазители 16А. Упътване: Ако веднага след включване електроинстру- ментът започва да се върти на пълни обороти, модулът за ограничаване на пусковия ток и за предотвратяване на включване след прекъсване на захранването е повреден. Електроинструментът трябва да се изпрати за ремонт в оторизиран сервиз за електроинструменти, без да бъде използван повече; за адреси вижте раздела «Сервиз и тех- нически съвети». Указания за работа Внимавайте при прорязване на канали в носещи сте- ни, вижте раздела «Указания за статична якост». Ако детайлът не се държи под силата на собственото си тегло, го застопорявайте по подходящ начин. Не претоварвайте електроинструмента до степен, при която въртенето му да спре. След силно натоварване на електроинструмента го охладете, като го оставите да работи няколко мину- ти на празен ход. Не допирайте абразивните дискове, преди да са се охладили. По време на работа дисковете се нагряват

Не използвайте електроинструмента, монтиран в ст- енд за рязане. Упътване: Когато не използвате електроинструмента, из- ключвайте щепсела от контакта. При включен щепсел в за- хранващата мрежа и при налично напрежение електроин- струментът има ограничен разход на ток също и в изключе- но състояние. Грубо шлифоване Никога не използвайте режещи дискове за грубо

Под наклон от 30° до 40° при шлифоване ще постигнете най-добрите резултати. Придвижвайте електроинстру- мента с умерен натиск напред-назад. Така обработваният

айл няма да се прегрее, повърхността му да промени цвета си и няма да се образуват дълбоки бразди. Пластинчат диск С помощта на пластинчат диск за шлифоване (допълнител- но приспособление) можете да обработвате и огънати по-

Пластинчатите дискове имат значително по-дълъг живот, шумят и нагряват детайла по-малко от обикновените ди- скове за шлифоване. Рязане на метал При рязане с композитни абразивни дискове винаги използвайте предпазния кожух за рязане 13. При рязане работете с умерено, съобразено с обработвания материал подаване. Не притискайте режещия диск, не го за- клинвайте и не извършвайте с него осцилиращи движения. Когато изключите електроинструмента, не спирайте при- нудително диска, като го притискате от двете страни. С електроинструмента трябва да се работи ви- наги на принцип

противоположните движения. В противен случай съществува опасност да изскочи неконтролируемо от

При рязане на профили и тръби с правоъгълно сечение е най-добре да започвате рязането от най-малкото напреч- но сечение. Разрязаване на каменни материали При рязане на каменни материали осигурявайте ви- наги добро прахоулавяне. Работете с противопрахова маска. Допуска се използването на електроинструмента са- мо за сухо рязане и сухо шлифоване. При рязане на каменни материали най-добре използвайте диамантен режещ диск. При работа с прахоуловителен предпазен кожух с водеща шейна 24 използваната прахосмукачка трябва да има до- пуск за засмукване на каменна прах. Подходящи прахо-

можете да намерите в производствената гама на

Включете електро- инструмента и поставе- те предната част на на- правляващата шейна върху детайла. Прид- вижвайте електро- инструмента с умере- но, съобразено с обра- ботвания материал по-

При разрязване на особено твърди материали, напр. бе- тон с високо съдържание на чакъл, диамантния режещ диск може да се прегрее и да се повреди. Указание за това е появата по него на искрящ венец. В такъв случай прекъснете рязането и изчакайте диамант- ния диск да се охлади, като го оставите да се върти извест- но време на празен ход с максимална скорост.

ена скорост на рязане и появата на ис- крящ венец са указания за затъпен диамантен режещ диск. Можете да го заточите с краткотрайно рязане в абра- зивен материал, напр. силикатна тухла. OBJ_BUCH-1686-003.book Page 203 Wednesday, April 23, 2014 3:36 PM204 | Македонски 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Указания за статична якост Прорязването на канали в носещи стени трябва да се съо- бразява с изискванията на стандарта DIN 1053 Част 1 или на съответните национални нормативни уредби. Тези предписания трябва задължително да бъдат спазва- ни. Преди да започнете работа, се консултирайте с отго- ворния строителен инженер, архитект или ръководителя на строителния обект. Поддържане и сервиз Поддържане и почистване Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

При екстремно тежки работни условия се старайте винаги да използвате аспирационна система. Про- духвайте вентилационните отвори често и включ- вайте уреда през дефектнотоков предпазен прекъс- вач (FI). При обработване на метали по вътрешността на електроинструмента може да се отложи токопровеж- дащ прах. Това може да наруши защитната изолация на електроинструмента. Съхранявайте и се отнасяйте към допълнителните принад- лежности грижливо. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Бош, за да се запази нивото на безопасност на електроинструмента. Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при битовите отпадъ-

Само за страни от ЕС: Съгласно Директивата на ЕС 2012/19/EC относно бракувани електрически и елек- тронни устройства и утвърждаването й като национален закон електроинстру- ментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползо- творяване на съдържащите се в тях вторични суровини. Правата за изменения запазени.
