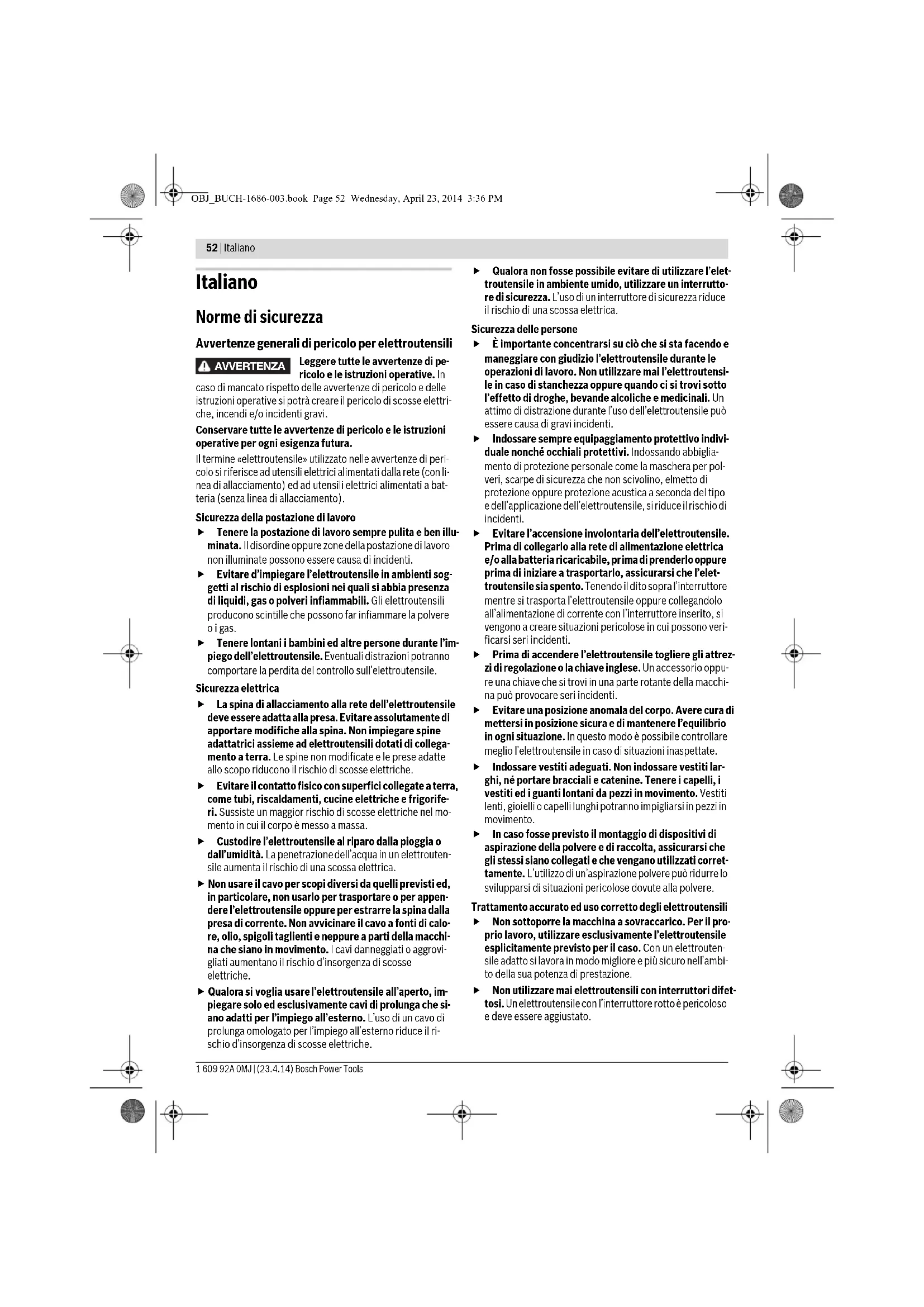

ima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elet- troutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono veri- ficarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrez- zi di regolazione o la chiave inglese. Un accessorio oppu- re una chiave che si trovi in una parte rotante della macchi- na può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti lar- ghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corret- tamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il pro- prio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettrouten- sile adatto si lavora in modo migliore e più sicuro nell’ambi- to della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. AVVERTENZA OBJ_BUCH-1686-003.book Page 52 Wednesday, April 23, 2014 3:36 PMItaliano | 53 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione invo- lontariamente. Quando gli elettroutensili non vengono utilizzati, con- servarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abi- tuate ad usarlo o che non abbiano letto le presenti istru- zioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operan- do con la dovuta diligenza. Accertarsi che le parti mobi- li della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è stata effettuata poco ac- curatamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre atte- nendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Indicazioni di sicurezza per levigatrici angolari Istruzioni di sicurezza generali per lavori di levigatura, le- vigatura con carta vetrata, lavori con spazzole metalliche e troncatura Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzo- la metallica e troncatrice. Attenersi a tutte le avverten- ze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l’elettroutensile. In caso di mancata osser- vanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. Questo elettroutensile non è adatto per operazioni di lucidatura. Utilizzando l’elettroutensile per applicazioni non esplicitamente previste per lo stesso, si vengono a svi- luppare situazioni pericolose e si provocano incidenti. Non utilizzare nessun accessorio che la casa costruttri- ce non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un ac- cessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massi- mo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rom- persi in vari pezzi e venir lanciato intorno. Il diametro esterno e lo spessore dell’accessorio mon- tato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sa- rà possibile schermarli oppure controllarli a sufficienza. Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell’alberino. Negli acces- sori che vengono montati tramite flangia, il diametro del foro dell’accessorio deve corrispondere al diame- tro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all’elettroutensile non ruo- tano in modo uniforme, vibrano molto forte e possono pro- vocare la perdita del controllo. Non utilizzare mai portautensili od accessori danneg- giati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allenta- ti oppure rotti. Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, ac- certarsi che questo non abbia subito nessun danno op- pure utilizzare un accessorio intatto. Una volta control- lato e montato il portautensili o accessorio, far funzionare l’elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori dan- neggiati si rompono nel corso di questo periodo di prova. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera comple- ta, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli oc- chi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipol- vere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Espo- nendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Avere cura di evitare che altre persone possano avvici- narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbi- gliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di la- voro. OBJ_BUCH-1686-003.book Page 53 Wednesday, April 23, 2014 3:36 PM54 | Italiano 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Tenere l’apparecchio esclusivamente per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il pro- prio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’ap- parecchio, causando una scossa elettrica. Tenere il cavo di collegamento elettrico sempre lonta- no da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accesso- rio in rotazione. Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completa- mente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sul- la macchina pneumatica. Mai trasportare l’elettroutensile mentre questo doves- se essere ancora in funzione. Attraverso un contatto ca- suale l’utensile in rotazione potrebbe fare presa sugli indu- menti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. Pulire regolarmente le feritoie di ventilazione dell’elet- troutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. Non utilizzare mai accessori che richiedano refrigeran- ti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è l’improvvisa reazione in seguito ad ag- ganciamento oppure blocco di accessorio in rotazione co- me può essere un disco abrasivo, platorello, spazzola me- tallica ecc.. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l’operatore non è più in grado di controllare l’elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nel- la direzione opposta a quella della rotazione del portauten- sili o dell’accessorio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si ab- bassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un con- traccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di ro- tazione che ha nel momento in cui si blocca. In tali situazio- ni è possibile che le mole abrasive possano anche romper- si. Un contraccolpo è la conseguenza di un utilizzo non appro- priato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicu- rezza come dalla descrizione che segue. Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supple- mentare in modo da poter avere sempre il maggior con- trollo possibile su forze di contraccolpi oppure momen- ti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prenden- do appropriate misure di precauzione l’operatore può es- sere in grado di tenere sotto controllo le forze di contrac- colpo e quelle di reazione a scatti. Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il por- tautensili o accessorio potrebbe passare sulla Vostra ma- no. Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contrac- colpo. Un contraccolpo provoca uno spostamento improv- viso dell’elettroutensile che si sviluppa nella direzione op- posta a quella della rotazione della mola abrasiva al punto di blocco.

Operare con particolare attenzione in prossimità di spi-

li, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. Non utilizzare seghe a catena e neppure lame dentella- te. Questo tipo di accessori provocano spesso un contrac- colpo oppure la perdita del controllo sull’elettroutensile. Particolari avvertenze di pericolo per operazioni di leviga- tura e di troncatura Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l’elettroutensile in dota- zione e sempre in combinazione con la cuffia di prote- zione prevista per ogni utensile abrasivo. Utensili abra- sivi che non sono previsti per l’elettroutensile non possono essere sufficientemente schermati e sono insicuri. Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un di- sco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può essere schermato sufficientemente. La cuffia di protezione deve essere applicata in modo sicuro all’elettroutensile e deve essere regolata in mo- do tale da poter garantire il massimo possibile di sicu- rezza, questo significa che la parte dell’utensile abrasi- vo rivolta verso l’operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protegge l’ope- ratore da frammenti, da contatto accidentale con l’utensile abrasivo nonché da scintille che possono far prendere fuo- co ai vestiti. Utensili abrasivi possono essere utilizzati esclusivamen- te per le possibilità applicative esplicitamente racco- mandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. OBJ_BUCH-1686-003.book Page 54 Wednesday, April 23, 2014 3:36 PMItaliano | 55 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Mole abrasive da taglio diritto sono previste per l’asportazio- ne di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli. Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che si- ano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasi- va riducendo il più possibile il pericolo di una rottura della mola abrasiva. È possibile che vi sia una differenza tra flan- ge per mole abrasive da taglio diritto e flange per mole abrasive di altro tipo. Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le mag- giori velocità di elettroutensili più piccoli e possono rom- persi. Ulteriori avvertenze di pericolo specifiche per lavori di troncatura Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumenta la sollecitazione e la si rende maggiormente soggetta ad an- golature improprie o a blocchi venendo così a creare il pe- ricolo di contraccolpo oppure di rottura dell’utensile abra- sivo. Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l’operato- re manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l’elettroutensile verso l’ope- ratore. Qualora il disco abrasivo da taglio diritto dovesse in- cepparsi oppure si dovesse interrompere il lavoro, spe- gnere l’elettroutensile e tenerlo fermo fino a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione per- ché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. Mai rimettere l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la do- vuta attenzione, attendere che il disco abrasivo da ta- glio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo. Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasi- vo da taglio diritto che rimane bloccato. Pezzi in lavora- zione di dimensioni maggiori possono piegarsi sotto l’effet- to del proprio peso. Provvedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vi- cinanze del taglio di troncatura che in quelle del bordo. Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti già esistenti oppure in al- tre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell’ac- qua, linee elettriche oppure oggetti di altro tipo. Avvertenze di pericolo specifiche per lavori di levigatura con carta vetro Non utilizzare mai fogli abrasivi troppo grandi ma atte- nersi alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che do- vessero sporgere oltre il platorello possono provocare inci- denti oppure blocchi, strappi dei fogli abrasivi oppure con- traccolpi. Avvertenze di pericolo specifiche per lavori con spazzole metalliche Tenere presente che la spazzola metallica perde pezzi di fil di ferro anche durante il comune impiego. Non sot- toporre i fili metallici a carico troppo elevato esercitan- do una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilmente attraverso in- dumenti sottili e/o la pelle.

piegando una cuffia di protezione s i impedisce che la cuffia di protezione e la spazzola metallica possano toc- carsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essere aumentati attraverso forze di pres- sione e tramite l’azione di forze centrifugali. Ulteriori avvertenze di pericolo Indossare degli occhiali di protezione. Al fine di rilevare linee di alimentazione nascoste, uti- lizzare adatte apparecchiature di ricerca oppure rivol- gersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il peri- colo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. Se l’alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l’interruttore di avvio/ar- resto e posizionarlo su arresto. In questo modo viene im- pedito un riavviamento incontrollato. Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti. Assicurare il pezzo in lavorazione. Un pezzo in lavorazio- ne può essere bloccato con sicurezza in posizione solo uti- lizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. OBJ_BUCH-1686-003.book Page 55 Wednesday, April 23, 2014 3:36 PM56 | Italiano 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Descrizione del prodotto e caratteri- stiche Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato ri- spetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si leg- ge il manuale delle Istruzioni per l’uso. Uso conforme alle norme L’elettroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi senza l’impiego di acqua. Per la troncatura con abrasivo combinato deve essere impie- gata una cuffia di protezione speciale per la troncatura. Durante la troncatura in materiali pietrosi è necessario prov- vedere ad una sufficiente aspirazione della polvere. Con utensili abrasivi ammessi l’elettroutensile può essere uti- lizzato per la levigatura con carta vetrata. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Tasto di bloccaggio dell’alberino 2 Interruttore di avvio/arresto 3 Impugnatura supplementare (superficie di presa isolata) 4 Filettatura alberino 5 Cuffia di protezione per la levigatura 6 Vite di fissaggio per cuffia di protezione 7 Flangia con anello O 8 Mola* 9 Dado di serraggio 10 Chiave a doppio foro per dado di serraggio* 11 Dado di serraggio rapido * 12 Mola a tazza in metallo duro* 13 Cuffia di protezione per la troncatura* 14 Mola da taglio* 15 Cuffia di protezione per mola a tazza* 16 Mola a tazza* 17 Chiave a doppio foro piegata per mola a tazza* 18 Protezione mano* 19 Spessori* 20 Platorello in gomma* 21 Foglio abrasivo* 22 Dado cilindrico* 23 Spazzola a tazza* 24 Cuffia di aspirazione per la troncatura con slitta di guida* 25 Mola da taglio diamantata* 26 Impugnatura (superficie di presa isolata) *L’accessorio illustrato oppure descritto non è compreso nel volu- me di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Informazioni sulla rumorosità e sulla vibrazione Valori misurati per rumorosità rilevati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina am- monta a dB(A): livello di rumorosità 92 dB(A); livello di poten- za acustica 103 dB(A). Incertezza della misura K=3 dB. Usare la protezione acustica! Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conforme- mente alla norma EN 60745: Levigatura della superficie (sgrossatura): a

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme al- la norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Levigatrice angolare GWS ... 20-230

max. diametro della mola abrasiva mm 230 230 Filettatura dell’alberino portamola M 14 M 14 max. lunghezza filettatura dell’alberino portamola mm 25 25 Protezione contro un riavviamento involontario

Limitatore di spunto alla partenza

Peso in funzione della EPTA-Procedure 01/2003 – con impugnatura supple- mentare antivibrazioni – con impugnatura supple- mentare standard

5,2 5,1 5,2 5,1 Classe di sicurezza /II /II I dati sono validi per una tensione nominale [U] di 230 V. In caso di ten-sioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare.Esclusivamente per elettroutensili senza limitazione di corrente di av-viamento: Le operazioni di accensione producono temporanei abbassa-menti di tensione. In caso di reti di alimentazioni che non siano in condi-zioni ottimali può capitare che altri apparecchi possono subire dei disturbi. In caso di impedenze di rete minori di 0,25 Ohm non ci si aspetta nessuna disfunzione. OBJ_BUCH-1686-003.book Page 56 Wednesday, April 23, 2014 3:36 PMItaliano | 57 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il li- vello di vibrazioni può differire. Questo può aumentare sensi- bilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazio- ni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manu- tenzione dell’elettroutensile e degli accessori, mani calde, or- ganizzazione dello svolgimento del lavoro. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il pro- dotto descritto nei «Dati tecnici» è conforme alle seguenti nor- mative ed ai relativi documenti: EN 60745 in base alle pre- scrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaggio Montaggio del dispositivo di protezione Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Nota bene: Dopo una rottura della mola abrasiva durante il funzionamento oppure in caso di danneggiamento dei dispo- sitivi di alloggiamento sulla cuffia di protezione/sull’elettrou- tensile, l’elettroutensile deve essere inviato immediatamente al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi vedi il paragrafo «Assistenza clienti e consulenza impieghi». Cuffia di protezione per la levigatura Applicare la cuffia di protezione 5 sul collare alberino. Adatta- re la posizione della cuffia di protezione 5 alle esigenze dell’operazione di lavoro in corso e bloccare la cuffia di prote- zione 5 tramite la vite di fissaggio 6. Regolare la cuffia di protezione 5 in modo tale da impe- dire che si abbia una scia di scintille in direzione dell’operatore. Cuffia di protezione per la troncatura Durante la troncatura con abrasivo combinato utilizza- re sempre la cuffia di protezione per la troncatura 13. Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polve- re. La cuffia di protezione per la troncatura 13 viene montata co- me la cuffia di protezione per la levigatura 5. Cuffia di aspirazione per la troncatura con slitta di guida La cuffia di aspirazione per la troncatura con slitta di guida 24 viene montata come la cuffia di protezione per la levigatura 5. Impugnatura supplementare Utilizzare il Vostro elettroutensile soltanto con l’impu- gnatura supplementare 3. A seconda della posizione di lavoro che si preferisce, avvitare l’impugnatura supplementare 3 a destra oppure a sinistra del- la testata ingranaggi. Protezione mano In caso di lavori con il platorello in gomma 20 oppure con la spazzola a tazza/spazzola piatta (a fili intreccia- ti)/disco lamellare, montare sempre la protezione per le mani 18. Fissare la protezione per le mani 18 servendosi dell’impugna- tura supplementare 3. Montaggio degli utensili abrasivi Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti. Pulire la filettatura alberino 4 e tutti i componenti da montare. Per bloccare in posizione e sbloccare gli utensili abrasivi, pre- mere il tasto di bloccaggio dell’alberino 1 per bloccare l’albe- rino. Azionare il tasto di bloccaggio dell’alberino solo ed esclusivamente quando l’alberino è fermo. In caso con- trario l’elettroutensile potrebbe subire dei danni. Mola abrasiva da sgrosso e taglio Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve corrispondere perfetta- mente e senza gioco alla flangia. Non utilizzare mai né riduzio- ni né adattatori. Utilizzando mole da taglio diamantate, accertarsi che la frec- cia indicante il senso di rotazione applicata sulla mola da ta- glio diamantata corrisponda al senso di rotazione dell’elettro- utensile (vedere freccia indicante il senso di rotazione applicata sulla testata ingranaggi). La sequenza del montaggio è riportata sulla pagina con la rap- presentazione grafica. Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dado di serraggio 9 e stringerlo con la chiave a forcella, ve- dere paragrafo «Dado di serraggio rapido». Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 57 Wednesday, April 23, 2014 3:36 PM58 | Italiano 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Dopo il montaggio dell’utensile abrasivo verificare pri- ma dell’accessione, se l’utensile abrasivo è montato in modo corretto e può essere girato senza impedimenti. Assicurarsi che l’utensile abrasivo non venga a contat- to con la cuffia di protezione o altre parti. Nella flangia di supporto 7 è applicato intorno al collare di centraggio un ele- mento di plastica (o-ring). Se l’o-ring manca oppure è danneggiato, la flan- gia di supporto 7 deve essere assoluta- mente sostituita prima di proseguire con l’uso. Disco lamellare Per lavori con il disco lamellare montare sempre la pro- tezione mano 18. Platorello in gomma Per lavori con il platorello in gomma 20 montare sem- pre la protezione mano 18. La sequenza del montaggio è riportata sulla pagina con la rap- presentazione grafica. Prima del montaggio del platorello in gomma 20 applicare i 2 spessori 19 sulla filettatura alberino 4. Avvitare il dado cilindrico 22 e stringerlo utilizzando la chiave a forcella. Spazzola a tazza/spazzola piatta (a fili intrecciati) Per lavori con la spazzola a tazza oppure la spazzola piatta (a fili intrecciati) montare sempre la protezione mano 18. La sequenza del montaggio è riportata sulla pagina con la rap- presentazione grafica. La spazzola a tazza/spazzola piatta deve poter essere avvitata sulla filettatura alberino in modo da aderire perfettamente al- la flangia del mandrino portamola alla fine dell’attacco alberi- no filettato. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa. Mola a tazza Per lavori con la mola a tazza montare la cuffia di prote- zione speciale 15. La mola a tazza 16 dovrebbe sempre sporgere dalla cuffia di protezione 15 solamente per quanto assolutamente necessa- rio per il relativo caso di lavorazione. Regolare la cuffia di pro- tezione 15 su questa misura. La sequenza del montaggio è riportata sulla pagina con la rap- presentazione grafica. Avvitare il dado di serraggio 9 e serrarlo saldamente con la chiave a doppio foro piegata 17. Dado a serraggio rapido Per una sostituzione veloce dell’utensile abrasivo senza l’im- piego di ulteriori attrezzi, al posto del dado di serraggio 9 è possibile utilizzare il dado di serraggio rapido 11. Il dado di serraggio rapido 11 può essere utilizzato sol- tanto per mole abrasive da sgrosso e taglio. Utilizzare esclusivamente dadi di serraggio rapido 11 in- tatti ed in perfetto stato. Avvitandolo, accertarsi che la parte su cui si trovano le scritte del dado di serraggio rapido 11 non indichi verso il disco abrasivo; la freccia deve indicare verso la marcatura di posizionamento 27. Premere il tasto di arresto al- berino 1 in modo da bloccare l’alberino. Per stringere forte il dado di serraggio rapido, ruotare la mola abrasiva con forza in senso orario. Un dado di serraggio rapido intatto ed avvitato a regola d’arte può essere sbloccato manualmente girando in sen- so antiorario l’anello zigrina- to. Non cercare mai di sblocca- re un dado di serraggio rapi- do con una tenaglia ma uti- lizzare una chiave a forcella. Applicare la chiave a forcella come indicato nell’illustrazione. Utensili abrasivi ammessi Possono essere utilizzati tutti gli utensili abrasivi riportati nel- le presenti Istruzioni per l’uso. La velocità ammessa [min

] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue. Per questo motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull’eti- chetta dell’utensile abrasivo. max. [mm] [mm] D b d [min

OBJ_BUCH-1686-003.book Page 58 Wednesday, April 23, 2014 3:36 PMItaliano | 59 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Rotazione della testata ingranaggi Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. É possibile ruotare la te- stata ingranaggi in seg- menti di 90°. In questo modo l’interruttore di av- vio/arresto può essere posizionato, per casi ope- rativi particolari, in una posizione di maneggio più favorevole, p. es. per lavori di troncatura con la cuffia di aspirazione con la slitta di guida 24 oppure per mancini. Estrarre completamente le 4 viti. Operando con attenzione e senza toglierla dalla cassa ruotare la testata ingranaggi sulla nuova posizione. Stringere di nuovo bene le 4 viti. Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si tro- vano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo parti- colare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da persona- le specializzato. – Utilizzare possibilmente un’aspirazione polvere adatta per il materiale. – Provvedere per una buona aerazione del posto di lavo- ro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le pol- veri si possono incendiare facilmente. Uso Messa in funzione Osservare la tensione di rete! La tensione della rete de- ve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazio- ne di 230 V possono essere collegati anche alla rete di 220 V. Utilizzando l’elettroutensile con generatori mobili di corrente che non dispongono di sufficienti riserve di potenza o che non hanno un’adatta regolazione di tensione con amplificazione della corrente di avviamento, è possibile che durante la fase della messa in funzione si abbia un calo della potenza oppure un comportamento atipico. Si prega di accertarsi che il generatore di corrente utilizzato corrisponda ai requisiti richiesti, in modo particolare per quanto riguarda la tensione e la frequenza di rete. Accendere/spegnere Per accendere l’elettroutensile, spingere in avanti l’interrut- tore di avvio/arresto 2 e poi premerlo. Per fissare in posizione l’interruttore di avvio/arresto 2, con- tinuare a spingere in avanti l’interruttore di avvio/arresto 2. Per spegnere l’elettroutensile rilasciare l’interruttore di av- vio/arresto 2 oppure, se è bloccato, premere brevemente l’in- terruttore di avvio/arresto 2 e rilasciarlo. Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. Sistemi di inserimento/disinserimento senza bloccaggio (a seconda dei Paesi): Per accendere l’elettroutensile, spingere in avanti l’interrut- tore di avvio/arresto 2 e poi premerlo. Per spegnere l’elettroutensile rilasciare di nuovo l’interrutto- re di avvio/arresto 2. Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L’utensile abrasivo deve essere montato per- fettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e sen- za sottoporre a carico. Non utilizzare mai utensili abra- sivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezzi e creare il peri- colo di incidenti. Protezione contro un riavviamento involontario (GWS 20-230 JH) La protezione contro un riavviamento involontario ha la fun- zione di impedire che l’elettroutensile possa mettersi in movi- mento in maniera non controllata in seguito ad un’interruzio- ne dell’alimentazione della corrente. Per la ripresa dell’esercizio rimettere l’interruttore di av- vio/arresto 2 sulla posizione di spento e riaccendere l’elettro- utensile. Limitatore di spunto alla partenza (GWS 20-230 JH) Il limitatore elettronico di spunto alla partenza ha la funzione di limitare la potenza durante la fase della messa in esercizio dell’elettroutensile e permette l’utilizzo di un fusibile da 16 A. Nota bene: Se subito dopo l’accensione l’elettroutensile fun- ziona al massimo numero di giri sono guasti il limitatore di spunto alla partenza e la protezione contro un riavviamento involontario. L’elettroutensile deve essere inviato immediata- mente al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi vedi il paragrafo «Assistenza clienti e consulenza im- pieghi». Indicazioni operative Attenzione quando si eseguono intagli in pareti portan- ti, cfr. paragrafo «Indicazioni relative alla statica». Bloccare il pezzo in lavorazione in modo adatto a meno che esso non abbia di per sé una stabilità sicura dovuta al proprio peso. OBJ_BUCH-1686-003.book Page 59 Wednesday, April 23, 2014 3:36 PM60 | Italiano 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Non sottoporre l’elettroutensile a carico tanto elevato da farlo fermare. Dopo un’elevata sollecitazione far funzionare l’elettro- utensile ancora per alcuni minuti in funzionamento al minimo per raffreddare l’elettroutensile. Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti. Non utilizzare l’elettroutensile con un supporto per la troncatura. Nota bene: In caso di non impiego dell’elettroutensile stacca- re la spina di rete della presa. Con spina di rete inserita e ten- sione di rete presente, l’elettroutensile ha un minimo consu- mo di corrente anche se spento. Lavori di sgrossatura Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura! Con un’angolatura di regolazione da 30° fino a 40° si raggiun- gono i migliori risultati in caso di lavori di sgrossatura. Eserci- tando una pressione moderata, spostare l’elettroutensile da una parte all’altra. Questa procedura consente di evitare che il pezzo in lavorazione si scaldi troppo, cambi di colore e che si formino scanalature. Disco lamellare Tramite il disco lamellare (accessorio opzionale) è possibile lavorare anche superfici convesse e profilati. I dischi lamellari hanno una durata considerevolmente più lun- ga, un livello minore di rumorosità e temperature di levigatura più basse di quelle di mole abrasive tradizionali. Troncatura di metallo Durante la troncatura con abrasivo combinato utilizza- re sempre la cuffia di protezione per la troncatura 13. Eseguendo lavori di troncatura, avanzare moderatamente ed adattando il movimento al materiale in elaborazione. Non esercitare nessuna pressione sulla mola da taglio, evitare an- golature improprie e non oscillare. Non cercare mai di frenare sottoponendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia. Con l’elettroutensile si deve sempre operare con fresatura bidirezio- nale. In caso contrario vi è il pericolo che la mac- china possa essere spin- ta in modo non control- lato fuori della linea di taglio. In caso di troncatura di profili e tubi a sezione quadra, si con- siglia di accostare l’utensile alla sezione più piccola. Troncatura di materiale minerale Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere. Indossare una maschera di protezione contro la polve- re. L’elettroutensile può essere utilizzato esclusivamente per il taglio a secco/levigatura a secco. Per la troncatura di materiali pietrosi utilizzare preferibilmen- te una mola da taglio diamantata. Utilizzando la cuffia di aspirazione per la troncatura con slitta di guida 24, l’aspirapolvere per l’aspirazione della polvere mi- nerale deve essere omologato. Bosch offre aspirapolveri adatti. Avviare l’elettroutensile ed applicarlo con la par- te anteriore della slitta di guida sul pezzo in lavora- zione. Spingere l’elettro- utensile avanzando mo- deratamente ed adattando il movimento al materiale in elabora- zione. Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contenuto di ciottoli, la mola da taglio diamantata può surriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritto di dia- mante produce una corona di scintille. In questo caso, interrompere l’operazione di taglio e far girare brevemente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffred- darsi. Una sensibile diminuzione dell’avanzamento di lavoro e la for- mazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affilata. Essa può essere riaffilata eseguendo dei brevi tagli su mate- riale abrasivo come p. es. su arenaria calcare. Indicazioni relative alla statica Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispettivo Pa- ese. È obbligatorio attenersi a tali leggi e normative. Prima di ini- ziare a lavorare, consultare l’ingegnere calcolatore responsa-
