KÄYTTÖOHJE GWS 20230 H BOSCH

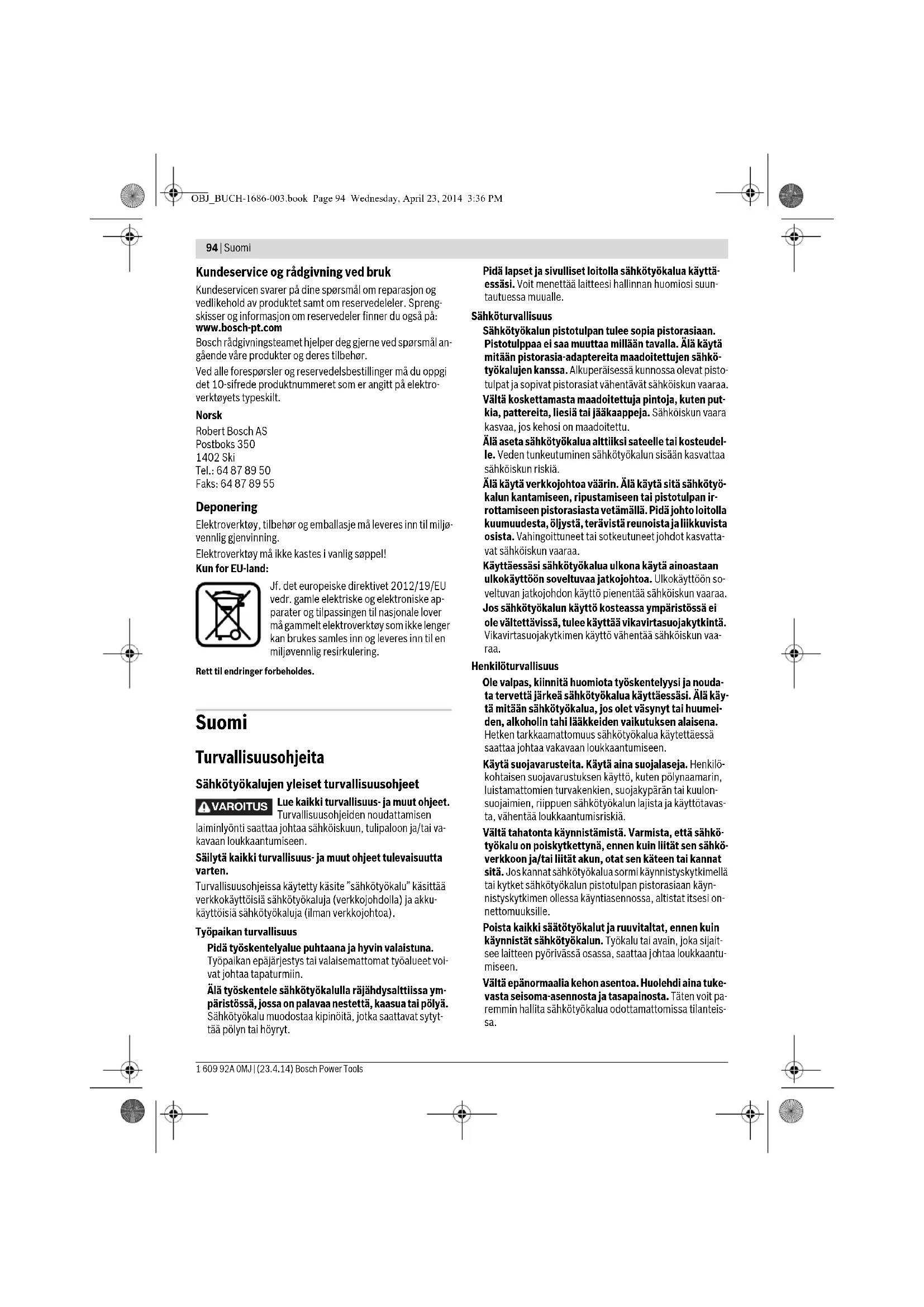

htaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. VAROITUS OBJ_BUCH-1686-003.book Page 94 Wednesday, April 23, 2014 3:36 PMSuomi | 95 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Kulmahiomakoneen turvallisuusohjeet Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista, työs- kentelyä teräsharjan kanssa ja katkaisuhiontaa varten Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek- kapaperihiomakoneena, teräsharjana ja katkaisuhio- makoneena. Ota huomioon kaikki varo-ohjeet, ohjeet, piirustukset ja tiedot, joita saat sähkötyökalun kanssa. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköis- kuun, tulipaloon ja/tai vaikeisiin loukkaantumisiin. Tämä sähkötyökalu ei sovellu kiillotukseen. Käyttö, jo- hon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaa- ratilanteita ja loukkaantumista. Älä käytä mitään lisälaitteita, joita ei valmistaja ole tar- koittanut tai suositellut nimenomaan tälle sähkötyöka- lulle. Vain se, että pystyt kiinnittämään laitetta sähkötyö- kaluusi ei takaa sen turvallista käyttöä. Vaihtotyökalun sallitun kierrosluvun tulee olla vähin- tään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön. Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vas- tata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida suojata tai hallita riittävästi. Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkö- työkalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun reiän hal- kaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyöka- lut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epä- tasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen. Älä käytä vaurioituneita vaihtotyökaluja. Tarkista en- nen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma- lautasessa halkeamia tai voimakasta kulumista, teräs- harjassa irtonaisia tai katkenneita lankoja. Jos sähkö- työkalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa tai sitten käyttää ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaih- totyökalun tasosta ja anna sähkötyökalun käydä mi- nuutti täydellä kierrosluvulla. Vaurioituneet vaihtotyö- kalut menevät yleensä rikki tässä ajassa. Käytä henkilökohtaisia suojavarusteita. Käytä käytös- tä riippuen kokokasvonaamiota, silmäsuojusta tai suo- jalaseja. Jos mahdollista, käytä pölynaamaria, kuulon- suojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka saattavat syntyä erilaisessa käytössä. Pöly- tai hengitys- suojanaamareiden täytyy suodattaa pois työstössä synty- vä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saat- taa se vaikuttaa heikentävästi kuuloon. Varmista, että muut henkilöt pysyvät turvallisella etäi- syydellä työalueeltasi. Jokaisella, joka tulee työalueel- le, tulee olla henkilökohtaiset suojavarusteet. Työkap- paleen tai murtuneen vaihtotyökalun osia saattaa sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsi- naisen työalueen ulkopuolella. Tartu laitteeseen ainoastaan eristetyistä pinnoista teh- dessäsi työtä, jossa vaihtotyökalu saattaisi osua piilos- sa olevaan sähköjohtoon tai sahan omaan sähköjoh- toon. Kosketus jännitteiseen johtoon voi tehdä sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköis- kuun. OBJ_BUCH-1686-003.book Page 95 Wednesday, April 23, 2014 3:36 PM96 | Suomi 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto tulla katkaistuksi tai tarttua kiinni ja vetää kätesi tai käsivar- tesi kiinni pyörivään vaihtotyökaluun. Älä aseta sähkötyökalua pois, ennen kuin vaihtotyöka- lu on pysähtynyt kokonaan. Pyörivä vaihtotyökalu saat- taa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan. Älä koskaan pidä sähkötyökalua käynnissä sitä kanta- essasi. Vaatteesi voi hetkellisen kosketuksen seurauksena tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa tun- keutua kehoosi. Puhdista sähkötyökalusi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voima- kas metallipölyn kasautuma voi synnyttää sähköisiä vaara- tilanteita. Älä käytä sähkötyökalua palavien aineiden lähellä. Kipi- nät voivat sytyttää näitä aineita. Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäis- tä jäähdytysainetta. Veden tai muiden nestemäisten jäähdytysaineiden käyttö saattaa johtaa sähköiskuun. Takaisku ja vastaavat varo-ohjeet Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihto- työkalun, kuten hiomalaikan, hiomalautasen tai teräshar- jan tarttuessa kiinni tai jäädessä puristukseen. Tarttumi- nen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitse- maton sähkötyökalu sinkoutuu tarttumakohdasta vaihto- työkalun kiertosuunnasta vastakkaiseen suuntaan. Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työ- kappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai aiheuttaa takais- kun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tart- tumakohdassa. Tällöin hiomalaikka voi myös murtua. Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen. Se voidaan estää sopivin varotoi- min, joita selostetaan seuraavassa. Pitele sähkötyökalua tukevasti ja saata kehosi ja käsi- vartesi asentoon, jossa pystyt vastaamaan takaisku- voimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitse- maan takaiskuvoimia tai vastamomentteja työkalun ryntökäynnissä. Käyttävä henkilö pystyy hallitsemaan takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteitä. Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyöka- lua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua käte- si yli. Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkö- työkalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden tarttumiskohdassa. Työskentele erityisen varovasti kulmien, terävien reu- nojen jne. alueella, estä vaihtotyökalua ponnahtamas- ta takaisin työkappaleesta ja juuttumasta kiinni. Pyöri- vällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun. Älä käytä ketjuteriä tai hammastettuja sahanteriä. Täl- laiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkö- työkalun hallinnan menettämisen. Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan Käytä yksinomaan sähkötyökalullesi sallittuja hioma- työkaluja ja näitä hiomatyökaluja varten tarkoitettuja suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja sähkötyökalun kanssa käytettäviksi ei voida suojata riittä- västi ja ne ovat turvattomia. Taivutetut laikat on asennettava niin, että niiden hio- mapinta ei ulotu laikkasuojuk sen tason ulk opuolelle. Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikkasuojuksen tason ulkopuolelle ei voida suojata riittävästi. Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyö- kalussa ja niin asennettu, että suurin mahdollinen tur- vallisuus saavutetaan t. s. niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti. Laikkasuojus auttaa suojaamaan käyttävää henkilöä mur- tokappaleilta, tahattomalta hiomatyökalun koskettamisel- ta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan. Hiomatyökaluja saa käyttää ainoastaan siihen käyt- töön mihin niitä suositellaan. Esim.: Älä koskaan hio hiomalaikan sivupintaa käyttäen. Hiomalaikat on tarkoi- tettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voi- ma saattaa murtaa hiomalaikan. Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa muitten hiomalaikkojen laipoista. Älä käytä isompiin sähkötyökaluihin kuuluneita kulu- neita hiomalaikkoja. Suurempien sähkötyökalujen hio- malaikat eivät sovellu pienempien sähkötyökalujen suu- remmille kierrosluvuille, ja ne voivat murtua. Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita Vältä katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisu- laikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtu- misen mahdollisuutta. Vältä aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka liikkuu työkappaleessa sinusta pois- päin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivällä laikalla. Jos katkaisulaikka joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttää sähkötyökalu ja pitää se rauhallisesti paikoillaan, kunnes laikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörivää katkaisulaik- kaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määrittele ja poista puristukseen joutumisen syy. OBJ_BUCH-1686-003.book Page 96 Wednesday, April 23, 2014 3:36 PMSuomi | 97 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Älä käynnistä sähkötyökalua uudelleen, jos laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saa- vuttaa täysi kierroslukunsa, ennen kuin varovasti jat- kat leikkausta. Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takais- kun. Tue litteät tai isot työkappaleet katkaisulaikan puris- tuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia. Työkappaletta tulee tukea molemmilta puolilta, sekä kat- kaisuleikkauksen vierestä että reunoista. Ole erityisen varovainen upotusleikkauksissa seiniin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty näkemään. Uppoava katkaisulaikka saattaa aiheut- taa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjoh- toihin tai muihin kohteisiin. Erityiset varo-ohjeet hiekkapaperihiontaan Älä käytä ylisuuria hiomapapereita, vaan noudata val- mistajan ohjeita hiomapapereiden koosta. Hiomapape- rit jotka ulottuvat hiomalautasen ulkopuolelle, saattavat ai- heuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapaperin repeytymiseen tai takaiskuun. Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Älä ylikuormita lankoja käyttämällä liian suurta painetta työkappaletta vasten. Irti sinkoutu- vat langan kappaleet voivat helposti tunkeutua ohuen vaat- teen tai ihon läpi. Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta. Lisävaro-ohjeita Käytä suojalaseja. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköis- kuun. Vapauta käynnistyskytkin ja saata se off-asentoon, jos virransyöttö keskeytyy esim. sähkökatkoksen tai verk- kopistotulpan irrottamisen takia. Tämä estää tahatto- man uudelleenkäynnistymisen. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu metallin ja kiviainesten katkai- suun karhentamiseen ja harjaamiseen ilman veden käyttöä. Katkaisussa sidoshiomainetta käyttäen täytyy aina käyttää erityistä katkaisusuojusta. Käytön aikana on huolehdittava riittävästä pölyn poistoimus- ta. Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyttää myös hiekkapaperihiontaan. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan. 1 Karan lukituspainike 2 Käynnistyskytkin 3 Lisäkahva (eristetty kädensija) 4 Hiomakara 5 Laikkasuojus hiontaa varten 6 Laikkasuojuksen lukitusruuvi 7 O-renkaalla varustettu kiinnityslaippa 8 Hiomalevy* 9 Kiinnitysmutteri 10 Sakara-avain kiinnitysmutteria varten* 11 Pikakiinnitysmutteri * 12 Kovametallikuppilaikka* 13 Laikkasuojus katkaisua varten* 14 Katkaisulaikka* 15 Kuppilaikan suojus* 16 Kuppilaikka* 17 Taivutettu sakara-avain kuppilaikkaa varten* 18 Käsisuojus* 19 Välikelaattoja* 20 Kuminen hiomalautanen* 21 Hiomapaperi * 22 Rengasmutteri* 23 Kuppiharja* 24 Imuhuppu leikkaukseen ohjauskelkan kanssa * 25 Timanttikatkaisulaikka* 26 Kahva (eristetty kädensija) *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. OBJ_BUCH-1686-003.book Page 97 Wednesday, April 23, 2014 3:36 PM98 | Suomi 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Tekniset tiedot Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 92 dB(A); äänen tehotaso 103 dB(A). Epävarmuus K=3dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Pintahionta (rouhennus): a

Hionta hiomapyörön kanssa: a

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin- tiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä- rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat- taa kasvattaa koko työaikajakson värähtelyrasitusta huomat- tavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mu- kaan. Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Asennus Suojalaitteiden asennus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Huomio: Jos hiomalaikka on murtunut käytön aikana, tai jos laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut vika, on sähkötyökalu heti lähetettävä korjaukseen keskus- huoltoon tai valtuutettuun huoltoliikkeeseen, katso osoite lu- vusta ”Asiakaspalvelu ja käyttöneuvonta”. Laikkasuojus hiontaa varten Aseta laikkasuojus 5 karan kaulaan. Sovita laikkasuojuksen 5 asento työn vaatimusten mukaan ja lukitse laikkasuojus 5 luki- tusruuvilla 6. Säädä laikkasuojusta 5 niin, että kipinäsuihku käyttä- jän suuntaan estyy. Laikkasuojus katkaisua varten Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 13. Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta. Katkaisuun tarkoitettu laikkasuojus 13 asennetaan samalla tavalla kuin hiomiseen tarkoitettu laikkasuojus 5. Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen Pölynimusuojus katkaisuun ohjauskelkkaa 24 käyttäen asen- netaan samalla tavalla kuin hionnassa käytettävä suojus 5. Lisäkahva Käytä supistushylsyä vain lisäkahvan 3 kanssa. Kierrä lisäkahva 3 vaihteiston päähän oikealle tai vasemmalle riippuen työtavasta. Kulmahiomakone GWS ... 20-230

Hiomalaikan maks. halkaisija mm 230 230 Hiomakaran kierre M 14 M 14 Hiomakaran kierteen suurin sallittu pituus mm 25 25 Uudelleenkäynnistyssuoja

Käynnistysvirran rajoitin

Paino vastaa EPTA-Procedure 01/2003 – tärinävaimennetulla lisäkahvalla – vakiolisäkahvalla

5,2 5,1 5,2 5,1 Suojausluokka /II /II Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Vain sähkötyökaluja varten, joissa ei ole käynnistysvirran rajoitinta: Kyt- kentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölait- teita. Verkkoimpedanssin ollessa alle 0,25 ohmia ei häiriöitä ole odotet- tavissa. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 98 Wednesday, April 23, 2014 3:36 PMSuomi | 99 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Käsisuojus Asenna aina käsisuojus 18, kun työskentelet kumisen hiomalautasen 20 tai kuppiharjan/laikkaharjan/taso- liuskalaikan kanssa. Kiinnitä käsisuojus 18 lisäkahvan 3 avulla. Hiomatyökalun asennus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Puhdista hiomakara 4 ja kaikki asennettavat osat. Paina karan lukituspainiketta 1 karan lukitsemiseksi hioma- työkaluja kiinnitettäessä ja irrotettaessa. Käytä karan lukitusta vain katkaisulaikan ollessa py- sähdyksissä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua. Hioma-/katkaisulaikka Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai adaptereita. Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii- hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit- tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään. Asennuksen järjestys näkyy grafiikkasivussa. Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri 9 paikoilleen ja kiristämällä se sakara-avaimella, katso kappa- letta ”Pikakiinnitysmutteri ”. Tarkista hiomatyökalun asennuksen jälkeen ennen käynnistystä, että hiomatyökalu on oikein asennettu ja pystyy pyörimään vapaasti. Varmista, että hiomatyö- kalu ei osu laikan suojukseen tai muihin osiin. Kiinnityslaipassa 7 on muoviosa (O-ren- gas) keskityslaipan ympäri. Jos tämä O-rengas puuttuu tai on vaurioitunut, vaihda se ehdottomasti ennen kiinni- tyslaipan 7 asennusta. Tasoliuskalaikka Asenna aina käsisuojus 18, kun työskentelet tasolius- kalaikan kanssa. Kuminen hiomalautanen Asenna aina käsisuojus 18, kun työskentelet kumisen hiomalautasen 20 kanssa. Asennuksen järjestys näkyy grafiikkasivussa. Aseta kaksi välikelaattaa 19 hiomakaraan 4 ennen, kuin asen- nat kumisen hiomalautasen 20. Kierrä rengasmutteri 22 paikoilleen ja kiristä se sakara-avai- mella. Kuppiharja/laikkaharja Asenna aina käsisuojus 18, kun työskentelet kuppilai- kan tai laikkaharjan kanssa. Asennuksen järjestys näkyy grafiikkasivussa. Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle hiomakaraan, että ne tukevat hiomakaran laippaan hiomaka- ran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakara- avaimella. Kuppilaikka Asenna aina erikoinen suojus 15, kun työskentelet kuppilaikan kanssa. Kuppiharjan 16 tulisi ulottua suojuksen 15 ulkopuolelle vain juu

i niin paljon, kun tarvitaan kussakin työstövaiheessa. Ase- ta suojus 15 tähän mittaan. Asennuksen järjestys näkyy grafiikkasivussa. Kierrä kiinnitysmutteri 9 paikoilleen ja kiristä se taivutetulla sakara-avaimella 17. Pikakiinnitysmutteri Helpon työkalukiinnityksen aikaansaamiseksi ilman työkaluja voit kiinnitysmutterin 9 sijasta käyttää pikakiinnitysmutteria

Pikakiinnitysmutteria 11 saa käyttää vain hioma- ja katkaisulaikkojen kanssa. Käytä yksinomaan virheetöntä, moitteettomassa kunnos- sa olevaa pikakiinnitysmutteria 11. Tarkista mutteria kiinnittäessäsi, että pikakiinnitysmut- terin 11 sivu, jossa on tekstiä, ei osoita hiomalaikkaa; nuolen tulee osoittaa indeksimerkkiä 27. Käytä karan lukituspainiketta 1 hiomakaran lukitsemiseen. Kierrä hiomalaikkaa voimak- kaasti myötäpäivään pikakiin- nitysmutterin kiristämiseksi. Oikein kiinnitetyn, vaurioitu- mattoman pikakiinnitysmut- terin voit irrottaa sormivoi- min kiertämällä uurrettua rengasta vastapäivään. Älä koskaan irrota kiinni- juuttunutta pikakiinnitys- mutteria pihdeillä, vaan käytä sakara-avainta. Aseta sakara-avain mutteriin kuvan osoittamalla tavalla.

OBJ_BUCH-1686-003.book Page 99 Wednesday, April 23, 2014 3:36 PM100 | Suomi 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Sallitut hiomatyökalut Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voi- daan käyttää. Käytetyn hiomatyökalun kierrosluvun [min

] ja kehänopeu- den [m/s] tulee vähintään noudattaa seuraavan taulukon ar- voja. Tarkista sen tähden hiomatyökalun etiketissä oleva sallittu kierrosluku tai kehänopeus. Vaihteiston pään kierto Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Voit kääntää vaihdepäätä 90°-portaissa. Täten voi- daan käynnistyskytkin kääntää parempaan käyt- töasentoon eri työtapauk- seissa, esim. katkaisu- työssä imuhupulla varustettua ohjauskelk- kaa 24 käyttäen tai va- senkätisille. Kierrä 4 ruuvia kokonaan ulos. Käännä vaihteiston pää varo- vasti ja kotelosta irrottamatta uuteen asentoon. Kiristä 4ruuvia uudelleen. Pölyn ja lastun poistoimu Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter- veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai- heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy- tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koskien käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Käyttö Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Jos sähkötyökalua käytetään siirrettävien sähkövoimalaittei- den (generaattoreiden) kanssa, joissa ei ole riittäviä tehova- roja tai joissa ei ole sopivaa käynnistysvirran vahvistuksella varustettua jännitesäätöä, saattaa sähkötyökalun käynnistys johtaa tehonmenetyksiin tai epänormaaliin toimintaan. Varmista käyttämäsi sähkövoimalaitteen sopivuus, etenkin verkkojännitettä ja taajuutta koskien. Käynnistys ja pysäytys Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 2 eteen ja paina sitä samalla. Lukitse painettu käynnistyskytkin 2 työntämällä käynnistys- kytkin 2 pidemmälle eteen. Sammuta sähkötyökalu päästämällä käynnistyskytkin 2 va- paaksi tai, jos se on lukittuna, painat lyhyesti käynnistyskyt- kintä 2 ja päästat sen sitten vapaaksi. Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Kytkinmalli ilman lukitusta (maakohtainen): Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 2 eteen ja paina sitä samalla. Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 2 vapaaksi. Tarkista hiomatyökalut ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti asennettu ja sen täytyy pys- tyä pyörimään vapaasti. Suorita vähintään 1 minuutin koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epämuotoisia tai täriseviä hiomatyökaluja. Vaurioitu- neet hiomatyökalut voivat mennä palasiksi ja aiheuttaa loukkaantumisia. Uudelleenkäynnistyssuoja (GWS 20-230 JH) Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat- toman käynnistyksen virtakatkon jälkeen. Uutta käyttöönottoa varten tulee käynnistyskytkin 2 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnis- tää uudelleen. Käynnistysvirran rajoitin (GWS 20-230 JH) Elektroninen käynnistysvirran rajoitin rajoittaa tehontarpeen sähkötyökalua käynnistettäessä, ja tekee käytön mahdollisek- si 16 A-sulakkeella. Huomio: Jos sähkötyökalu pyörii heti käynnistyksen jälkeen täydellä kierrosluvulla, käynnistysvirran rajoittimeen ja uudel- leenkäynnistyssuojaan on tullut vika. Sähkötyökalu tulee välit- maks. [mm] [mm] D b d [min

OBJ_BUCH-1686-003.book Page 100 Wednesday, April 23, 2014 3:36 PMSuomi | 101 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) tömästi lähettää asiakaspalveluun, katso osoitteet luvusta ”Asiakaspalvelu ja käyttöneuvonta”. Työskentelyohjeita Ole varovainen, kun teet leikkauksia kantaviin seiniin, katso kappale ”Statiikkaohjeita”. Kiinnitä työkappale, ellei se oman painonsa ansiosta pysy paikoillaan. Älä kuormita sähkötyökalua niin kovaa, että se pysäh- tyy. Anna sähkötyökalun käydä muutamia minuutteja tyh- jäkäynnillä kovan rasituksen jälkeen, jotta vaihtotyö- kalu jäähtyisi. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Älä käytä sähkötyökalua katkaisuhiontatelineessä. Huomio: Irrota pistotulppa pistorasiasta, kun konetta ei käy- tetä. Sähkötyökalu kuluttaa hieman sähköä myös poiskytket- tynä, kun verkkopistoke on liitettynä ja verkossa on jännitettä. Rouhintahionta Älä koskaan käytä katkaisulaikkaa rouhintahiontaan. 30° — 40° päästökulmalla saat parhaan tuloksen rouhintahi- onnassa. Liikuta sähkötyökalua edestakaisin kohtuullisella paineella. Tällöin ei työkappale kuumennu liikaa, ei värjäänny eikä siihen muodostu uria. Tasoliuskalaikka Tasoliuskalaikalla (lisätarvike) voit työstää myös kuperia pin- toja ja profiileja. Tasoliuskalaikat kestävät huomattavasti pidempään, ovat hil- jaisempia ja toimivat pienemmällä pintalämpötilalla kuin pe- rinteiset hiomalaikat. Metallin katkaisu Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 13. Työskentele katkaisulaikoilla käyttäen kohtuullista, työstettä- vään materiaaliin soveltuvaa syöttönopeutta. Älä paina kat- kaisulaikkaa, älä kallista äläkä heiluta sitä. Älä jarruta hidastavia katkaisulaikkoja painamalla niitä sivut- tain. Sähkötyökalua tulee ai- na kuljettaa vastapyöri- missuuntaan. Muussa tapauksessa on olemas- sa vaara, että työkalu hallitsemattomasti ponnahtaa leikkaukses- ta. Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa pie- nimmästä halkaisijasta. Kiven leikkaus Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta. Käytä pölynsuojanaamaria. Sähkötyökalua saa käyttää vain kuivaleikkaukseen/ kuivahiontaan. Käytä kiven leikkaukseen mieluiten timanttikatkaisulaikkaa. Kun katkaisussa ohjauskelkalla 24 käytät pölynimusuojusta, tulee pölynimurin olla sallittu kivipölyn imuun. Bosch-ohjel- massa löytyy sopivia pölynimureita. Käynnistä sähkötyökalu ja aseta se ohjainkelkan etuosa edellä työkappa- letta vasten. Työnnä sähkötyökalua käyttäen kohtuullista, työstettä- vään materiaaliin sovel- tuvaa syöttönopeutta. Leikattaessa erityisen kovia materiaaleja, esim. betonia, jon- ka piipitoisuus on suuri, saattaa timanttikatkaisulaikka ylikuu- mentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröi- vä kipinäkehä viittaa selvästi tähän. Keskeytä tässä tapauksessa leikkaus ja anna timanttikatkaisu- laikan käydä hetken kuormittamattomana maksiminopeudel- la, jotta se jäähtyy. Huomattavasti hidastuva työstö ja laikkaa kiertävä kipinäkehä ovat tylsyneen timanttikatkaisulaikan tunnusmerkkejä. Laik- ka voidaan teroittaa uudelleen leikkaamalla lyhyesti hiovaan aineeseen (esim. hiekkakiveen). Statiikkaohjeita Kantavaan seinään tehtäviä leikkauksia koskevat standardi DIN 1053 osa 1 tai maakohtaiset määräykset. Näitä määräyksiä on ehdottomasti noudatettava. Kysy tämän takia neuvoa vastuulliselta staatikolta, arkkitehdiltä tai asian- omaiselta rakennusjohdolta. Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Käytä aina äärimmäisissä käyttöolosuhteissa mahdolli- suuksien mukaan imulaitetta. Puhalla usein tuuletus- aukot puhtaiksi ja liitä vikavirta-suojakytkimen (FI-) kautta. Metallia työstettäessä saattaa sähkötyökalun sisäl- le kerääntyä johtavaa pölyä. Sähkötyökalun suojaeristys saattaa vahingoittua. Varastoi ja käsittele lisätarviketta huolellisesti. OBJ_BUCH-1686-003.book Page 101 Wednesday, April 23, 2014 3:36 PM102 | Ελληνικά 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvotto- mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
