NAVODILA ZA UPORABO GWS 20230 H BOSCH

Radite pri brušenju sa presecanjem sa umerenim pomeranjem napred prilagodjenom materijalu koji treba obradjivati. Ne vršite nikakav pritisak na ploču za presecanje, ne iskrećite ili ne oscilujte. Ne kočite ploče za presecanje bočnim suprotnim pritiskivanjem. Električni alat mora uvek da se vodi u suprotnom smeru kretanja. Inače postoji opasnot, da se nekontrolisano istisne iz reza. Kod presecanja profila i četvorougaonih cevi postavite najbolje na najmanji presek. Presecanje stene Kod presecanja kamena treba obezbediti zadovoljavajuće usisavanje prašine. Nosite zaštitnu masku za prašinu. Električni alat se sme koristiti samo za presecanje i brušenje na suvo. Za presecanje kamena je najbolje koristiti dijamantske ploče za presecanje. Kod upotrebe haube za usisavanje kod presecanja sa vodilicama 24 treba koristiti odobreni usisač za usisavanje prašine kamena. Bosch za to nudi pogodne usisače prašine. Uključite električni alat i stavite ga sa prednjim delom klizača vodjice na radni komad. Gurajte električni alat sa umerenim pomeranjem napred koje je prilagodjeno materijalu koji se obradjuje. Pri presecanju posebno tvrdih materijala, naprimer betona sa visokih sadržajem šljunka, može se dijamant-proča za presecanje pregrejati i tako oštetiti. Venac varnica koji kruži oko dijamant-ploče za presecanje jasno ukazuje na to. Prekinite u ovom slučaju presecanje i pustite dijamant-ploču za presecanje u praznom hodu i najvećim obrtajima da radi kratko vreme da bi se ohladila. Znatno popuštanje u napredovanju rada i venac varnica koji kruži su znak za otupelu dijamant-ploču za presecanje. Možete je ponovo naoštriti katkim presecanjem u abrazivnom materijalu, naprimer silikatnoj opeci. Uputstva za statiku Prorezi u nosećim zidovima podležu standardu DIN 1053 deo 1 ili propisima specifičnim za zemlje. Neizostavno se mora držati ovih propisa. Pozovite pre početka rada odgovornog statičara, arhitektu ili nadležne šefove gradnje i pitajte za savet. OBJ_BUCH-1686-003.book Page 221 Wednesday, April 23, 2014 3:36 PM222 | Slovensko 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Održavanje i servis Održavanje i čišćenje Izvucite pre svih radova na električnom alatu mrežni utikač iz utičnice. Držite električni alat i proreze za ventilaciju čiste, da bi dobro i sigurno radili. Upotrebljavajte kod ekstremnih uslova upotrebe po mogućnosti uvek uredjaj za usisavanje. Izduvavajte često proreze za ventilaciju i uključite zaštitni prekidač (FI-) ispred. Pri preradi metala mogu se taložiti provodljive prašine u unutrašnjosti električnog alata. Zaštitna izolacija se može oštetiti. Čuvajte i ophodite se sa priborom pažljivo. Ako je potrebna zamena za priključni vod, onda to mora izvesti Bosch ili stručan servis za Bosch-električne alata da bi se izbegle opasnosti po sigurnost. Servisna služba i savetovanje o upotrebi Servisna služba odgovoriće na vaša pitanja o popravcima i održavanju vašeg proizvoda i o rezervnim delovima. Uvećane crteže i informacije o rezervnim delovima možete naći na našoj adresi: www.bosch-pt.com Bosch tim za savetovanje o upotrebi će vam rado pomoći ako imate pitanja o našim proizvodima i priboru. Molimo navedite neizostavno kod svih pitanja i naručivanja rezervnih delova broj predmeta sa 10 brojčanih mesta prema tipskoj tablici električnog alata. Srpski Bosch-Service Dimitrija Tucovića 59 11000 Beograd Tel.: (011) 6448546 Fax: (011) 2416293 E-Mail: asboschz@EUnet.yu Uklanjanje djubreta Električni pribori, pribor i pakovanja treba da se odvoze regeneraciji koja odgovara zaštiti čovekove sredine. Ne bacajte električni alat u kućno djubre! Samo za EU-zemlje: Prema evropskim smernicama 2012/19/EU o starim električnim i elektronskim uredjajima i njihovim pretvaranju u nacionalno dobro ne moraju više neupotrebljivi električni pribori da se odvojeno sakupljaju i odvoze nekoj reciklaži koja odgovara zaštiti čovekove okoline. Zadržavamo pravo na promene. Slovensko Varnostna navodila Splošna varnostna navodila za električna orodja Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v priho- dnje še potrebovali. Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedi- lu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla). Varnost na delovnem mestu Delovno področje naj bo vedno čisto in dobro osvetlje- no. Nered in neosvetljena delovna področja lahko povzro- čijo nezgode. Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetlji- ve tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta. Prosimo, da med uporabo električnega orodja ne dovo- lite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo. Električna varnost Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne upo- rabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tve- ganje električnega udara je večje, če je Vaše telo ozemlje- no. Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električ- nega udara. Ne uporabljajte kabla za nošenje ali obešanje električ- nega orodja in ne vlecite za kabel, če želite vtikač izvle- či iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poško- dovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na pro- stem. Uporaba kabelskega podaljška, ki je primeren za de- lo na prostem, zmanjšuje tveganje električnega udara. Če je uporaba električnega orodja v vlažnem okolju ne- izogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje ele- ktričnega udara. OPOZORILO OBJ_BUCH-1686-003.book Page 222 Wednesday, April 23, 2014 3:36 PMSlovensko | 223 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Osebna varnost Bodite pozorni, pazite kaj delate ter se dela z električ- nim orodjem lotite z razumom. Ne uporabljajte elek- tričnega orodja, če ste utrujeni oziroma če ste pod vpli- vom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe. Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na pri- mer maske proti prahu, nedrsečih zaščitnih čevljev, varno- stne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na aku- mulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. Pred vklapljanjem električnega orodja odstranite na- stavitvena orodja ali izvijače. Orodje ali ključ, ki se naha- ja v vrtečem se delu naprave, lahko povzroči telesne po- škodbe. Izogibajte se nenormalni telesni drži. Poskrbite za tr- dno stojišče in za stalno ravnotežje. Tako boste v nepri- čakovanih situacijah električno orodje lahko bolje nadzoro- vali. Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premi- kajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit. Če je na napravo možno montirati priprave za odsesa- vanje ali prestrezanje prahu, se prepričajte, če so le-te priključene in če se pravilno uporabljajo. Uporaba pri- prave za odsesavanje prahu zmanjšuje zdravstveno ogro- ženost zaradi prahu. Skrbna uporaba in ravnanje z električnimi orodji Ne preobremenjujte naprave. Pri delu uporabljajte ele- ktrična orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje. Ne uporabljajte električnega orodja s pokvarjenim sti- kalom. Električno orodje, ki se ne da več vklopiti ali izklo- piti, je nevarno in ga je potrebno popraviti. Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja. Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovo- lite uporabljati. Električna orodja so nevarna, če jih upo- rabljajo neizkušene osebe. Skrbno negujte električno orodje. Kontrolirajte brez- hibno delovanje premičnih delov naprave, ki se ne sme- jo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdr- ževana električna orodja so vzrok za mnoge nezgode. Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upošte- vajte delovne pogoje in dejavnost, ki jo boste opravlja- li. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Servisiranje Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih re- zervnih delov. Tako bo zagotovljena ohranitev varnosti naprave. Varnostna opozorila za kotne brusilnike Skupna opozorila za brušenje, brušenje z brusnim papir- jem, delo z žičnimi ščetkami, poliranje in rezanje To električno orodje se lahko uporablja za brušenje, brušenje z brusnim papirjem, brušenje z žično ščetko, ter kot brusilni in rezalni stroj. Upoštevajte vsa opozo- rila, navodila, slikovne prikaze in podatke, ki ste jih prejeli skupaj z električnim orodjem. Zaradi nespoštova- nja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali težkih telesnih poškodb. To električno orodje ni primerno za poliranje. Vrste upo- rabe, za katere električno orodje ni predvideno, lahko ogrozijo Vašo varnost in povzročijo telesne poškodbe. Ne uporabljajte pribora, ki ga proizvajalec za to orodje ni specialno predvidel in katerega uporabe ne priporo- ča. Zgolj dejstvo, da lahko nek pribor pritrdite na Vaše ele- ktrično orodje, še ne zagotavlja varne uporabe. Dovoljeno število vrtljajev vsadnega orodja mora biti najmanj tako visoko kot maksimalno število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog. Zunanji premer in debelina vsadnega orodja morata ustrezati meram Vašega električnega orodja. Napačno dimenzioniranih vsadnih orodij ne boste mogli dovolj do- bro zavarovati ali nadzorovati. Vstavna orodja z navojnim vstavkom morajo natančno ustrezati navoju brusilnega vretena. Pri vstavnih orod- jih, ki se montirajo s pomočjo prirobnice, mora premer luknje vstavnega orodja natančno ustrezati premeru prijemala prirobnice. Vstavna orodja, ki jih ne pritrdite povsem natančno na električno orodje, se vrtijo neenako- merno, močno vibrirajo in lahko vodijo k izgubi nadzora nad orodjem. OBJ_BUCH-1686-003.book Page 223 Wednesday, April 23, 2014 3:36 PM224 | Slovensko 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Ne uporabljajte poškodovanih vsadnih orodij. Pred vsako uporabo preglejte brusilne kolute, če se ne lušči- jo oziroma če nimajo razpok, brusilne krožnike, če ni- majo razpok oziroma če niso močno obrabljeni ali izra- bljeni, žične ščetke pa, če nimajo zrahljanih ali odlo- mljenih žic. Če pade električno orodje ali vsadno orodje na tla, poglejte, če ni poškodovano in uporabljajte sa- mo nepoškodovana vsadna orodja. Po kontroli in vsta- vljanju vsadnega orodja se ne zadržujte v ravnini vrte- čega se vsadnega orodja, kar velja tudi za druge osebe v bližini. Električno orodje naj eno minuto deluje z naj- višjim številom vrtljajev. Poškodovana vsadna orodja se največkrat zlomijo med tem preizkusnim časom. Uporabljajte osebno zaščitno opremo. Odvisno od vr- ste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri bruše- nju. Oči je treba zavarovati pred tujki, ki nastajajo pri raz- ličnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha. Pazite, da bodo druge osebe varno oddaljene od Vaše- ga delovnega območja. Vsak, ki stopi na delovno obmo- čje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odleti- jo stran in povzročijo telesne poškodbe, tudi izven nepo- srednega delovnega območja. Če izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim omrežnim kablom, smete napravo držati le na izolira- nem ročaju. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar. Omrežnega kabla ne približujte vrtečemu se vsadnemu orodju. Če izgubite nadzor nad električnim orodjem, lahko orodje prereže ali zagrabi kabel, Vaša roka pa zaide v vrte- če se vsadno orodje. Ne odlagajte električnega orodja, dokler se vsadno orodje popolnoma ne ustavi. Vrteče se vsadno orodje lahko pride v stik z odlagalno površino, zaradi česar lahko izgubite nadzor nad električnim orodjem. Električno orodje naj medtem, ko ga prenašate nao- krog, ne deluje. Vrteče se vsadno orodje lahko zaradi na- ključnega kontakta zagrabi Vaše oblačilo in se zavrta v Vaše telo. Prezračevalne reže Vašega električnega orodja morate redno čistiti. Ventilator motorja povleče v ohišje prah in velika količina nabranega prahu je lahko vzrok za električno nevarnost. Ne uporabljajte električnega orodja v bližini gorljivih materialov. Ti materiali se lahko zaradi iskrenja vnamejo. Ne uporabljajte vsadnih orodij, ki za hlajenje potrebu- jejo tekočino. Uporaba vode ali drugih tekočin lahko pov- zroči električni udar. Povratni udarec in ustrezna opozorila Povratni udarec je nenadna reakcija, ki nastane zaradi za- gozdenja ali blokiranja vrtečega se vsadnega orodja, na pri- mer brusilnega koluta, brusilnega krožnika, žične ščetke in podobnega. Zagozdenje ali blokiranje ima za posledico ta- kojšnjo ustavitev vrtečega se vsadnega orodja. Nekontroli- rano električno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja. Če se na primer brusilni kolut zatakne ali zablokira v obde- lovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelovanec, zaplete vanj in brusilni kolut se odlomi ali povzroči povratni udarec. Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrte- nja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlomijo. Povratni udarec je posledica napačne ali pomanjkljive upo- rabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila. Dobro držite električno orodje in premaknite telo in ro- ke v položaj, v katerem boste lahko prestregli moč po- vratnega udarca. Če je na voljo dodatni ročaj, ga obve- zno uporabljajte in tako zagotovite najboljše možno nadziranje moči povratnih udarcev ali reakcijskih mo- mentov pri zagonu naprave. Z ustreznimi previdnostnimi ukrepi lahko uporabnik obvlada moč povratnih udarcev in reakcijskih momentov. Nikoli z roko ne segajte v bližino vrtečih se vsadnih oro- dij. V primeru povratnega udarca se lahko orodje prema- kne čez Vašo roko. Ne približujte telesa področju, v katerega se lahko v primeru povratnega udarca premakne elektri

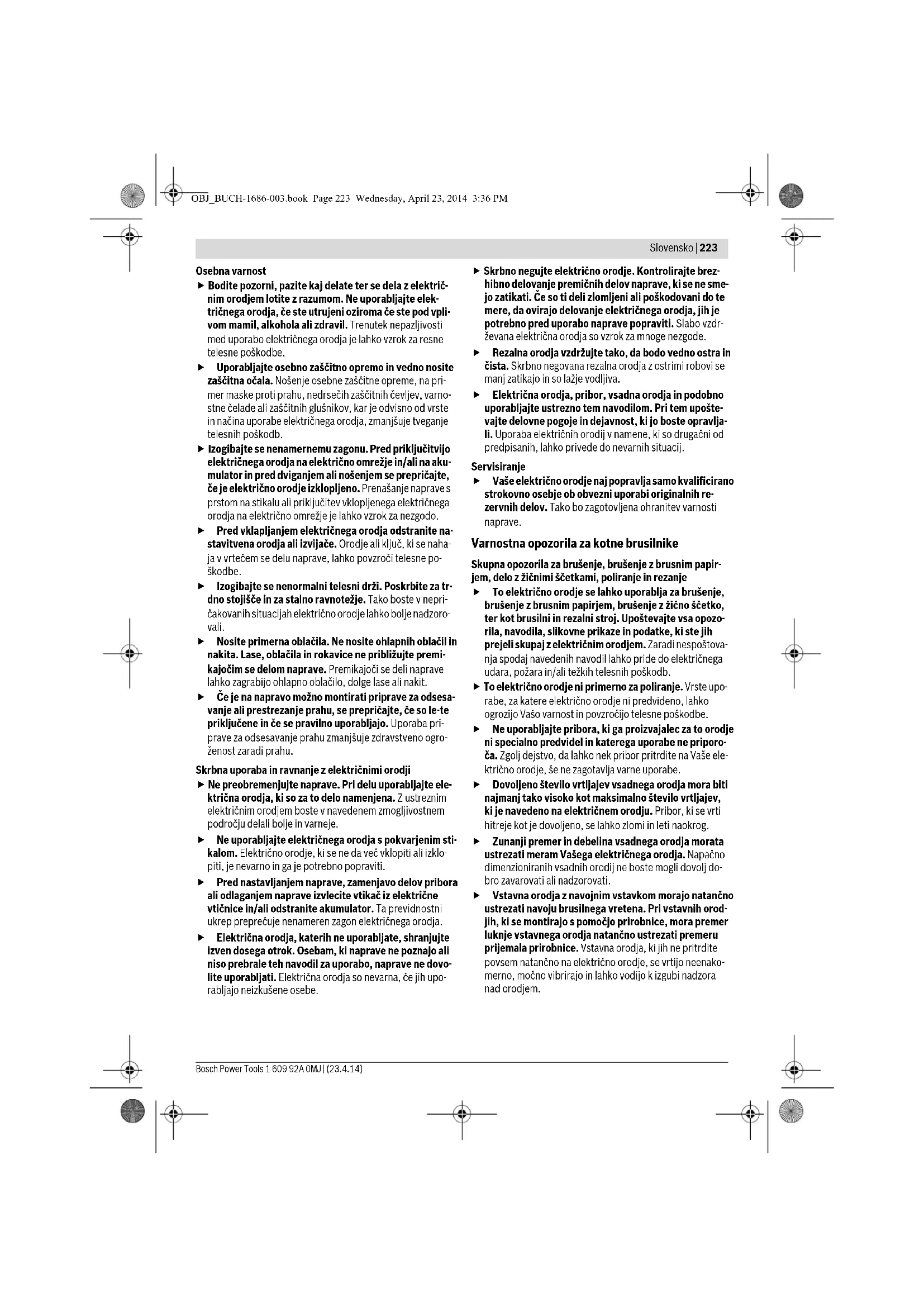

no orod- je. Povratni udarec potisne električno orodje v smer, ki je nasprotna smeri premikanja brusilnega koluta na mestu blokiranja. Posebno previdno delajte v kotih, na ostrih robovih in podobnih površinah. Preprečite, da bi vsadna orodja odskočila od obdelovanca in se zagozdila. Vrteče se vsa- dno orodje se v kotih, na ostrih robovih ali če odskoči, zlah- ka zagozdi. To povzroči izgubo nadzora ali povratni udarec. Ne uporabljajte verižnih ali nazobčanih žaginih listov. Ta vsadna orodja pogosto povzročijo povratni udarec ali iz- gubo nadzora nad električnim orodjem. Posebna opozorila za brušenje in rezanje Uporabljajte samo brusila, ki so atestirana za Vaše ele- ktrično orodje in zaščitni pokrov, predviden za ta brusi- la. Brusil, ki niso predvidena za Vaše električno orodje, ne boste mogli dobro zavarovati in so zato nevarna. Kolenaste brusilne plošče morate montirati tako, da njihova brusilna površina ne bo segala čez rob zaščitne- ga pokrova. Nepravilno montirane brusilne plošče, ki sega čez rob zaščitnega pokrova, ni moč zadostno zavarovati. Zaščitni pokrov morate varno namestiti na električnem orodju in ga nastaviti tako, da se doseže največja mera varnosti, to pomeni da je najmanjši možni del brusilne- ga telesa obrnjen v smeri k uporabniku orodja. Zaščitni pokrov pomaga pri zaščiti uporabnika pred drobci, na- ključnim stikom z brusilnim telesom ter iskricami, ki lahko zanetijo obleko. OBJ_BUCH-1686-003.book Page 224 Wednesday, April 23, 2014 3:36 PMSlovensko | 225 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Brusila lahko uporabljate samo za vrste uporabe, ki jih priporoča proizvajalec. Na primer: Nikoli ne brusite s stransko ploskvijo rezalne plošče. Rezalne plošče so na- menjene odstranjevanju materiala z robom plošče. Brusilo se lahko zaradi bočnega delovanja sile zlomi. Za izbrani brusilni kolut vedno uporabljajte nepoškodo- vane vpenjalne prirobnice pravilne velikosti in oblike. Ustrezne prirobnice podpirajo brusilni kolut in tako zmanj- šujejo nevarnost, da bi se kolut zlomil. Prirobnice za rezal- ne plošče se lahko razlikujejo od prirobnic za druge brusil- ne kolute. Ne uporabljajte obrabljenih brusilnih kolutov večjih električnih orodij. Brusilni koluti za večja električna orod- ja niso konstruirana za višje število vrtljajev, s katerimi de- lujejo manjša električna orodja in se lahko zato zlomijo. Ostala posebna opozorila za rezanje Izogibajte se blokiranju rezalne plošče ali premočnemu pritiskanju na obdelovanec. Ne delajte pretirano globo- kih rezov. Preobremenjenost rezalne plošče se poveča, prav tako dovzetnost za zatikanje ali blokiranje in s tem mo- žnost povratnega udarca ali zloma brusila. Izogibajte se področja pred in za vrtečo se rezalno plo- ščo. Če boste rezalno ploščo, ki je v obdelovancu, potisnili stran od sebe, lahko električno orodje v primeru povratne- ga udarca skupaj z vrtečim se kolutom odleti naravnost v Vas. Če se rezalna plošča zagozdi ali če prekinete z delom, električno orodje izklopite in ga držite pri miru, dokler se kolut popolnoma ne ustavi. Nikoli ne poskušajte re- zalne plošče, ki se še vrti, potegniti iz reza, ker lahko pride do povratnega udarca. Ugotovite in odstranite vzrok zagozditve. Dokler se električno orodje nahaja v obdelovancu, ga ne smete ponovno vklopiti. Počakajte, da bo rezalna plošča dosegla polno število vrtljajev in šele potem pre- vidno nadaljujte z rezanjem. V nasprotnem primeru se lahko plošča zatakne, skoči iz obdelovanca ali povzroči po- vratni udarec. Plošče ali velike obdelovance ustrezno podprite in tako zmanjšajte tveganje povratnega udarca zaradi zata- knjene rezalne plošče. Veliki obdelovanci se lahko zaradi lastne teže upognejo. Obdelovanec mora biti podprt z obeh strani, pa tudi v bližini reza in na robu. Še posebno previdni bodite pri „rezanju žepov“ v ob- stoječe stene ali v druga področja, v katera nimate vpo- gleda. Pogrezajoča se rezalna plošča lahko pri zarezovanju v plinske ali vodovodne cevi ter električne vodnike in druge predmete povzroči povratni udarec. Posebna opozorila za brušenje z brusnim papirjem Ne uporabljajte predimenzioniranih brusilnih listov, temveč upoštevajte podatke proizvajalca o velikosti žaginega lista. Brusilni listi, ki gledajo čez brusilni krožnik, lahko povzročijo telesne poškodbe ali pa blokiranje in trga- nje žaginega lista oziroma povratni udarec. Posebna opozorila za delo z žičnimi ščetkami Upoštevajte dejstvo, da žična ščetka tudi med običajno uporabo izgublja koščke žice. Žic zato ne preobreme- njujte s premočnim pritiskanjem na ščetko. Koščki žice, ki letijo stran, lahko zelo hitro prodrejo skozi tanko oblačilo in/ali kožo. Če je za delo priporočljiva uporaba zaščitnega pokrova, preprečite, da bi se zaščitni pokrov in žična ščetka do- tikala. Premer diskastih in lončastih žičnih ščetk se lahko zaradi pritiskanja nanje in zaradi delovanja centrifugalnih sil poveča. Dodatna opozorila Nosite zaščitna očala. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali pli- nom. Stik z električnim vodom lahko povzroči požar ali ele- ktrični udar. Poškodbe na plinovodu so lahko vzrok za eks- plozijo, vdor v vodovodno omrežje pa lahko povzroči mate- rialno škodo ali električni udar. Deblokirajte stikalo za vklop/izklop in ga pritisnite v pozicijo izklopa v primeru, da se je prekinila oskrba z el. energijo, npr. zaradi izpada toka ali izvleka omrežnega stikala. Na ta način preprečite nekontroliran ponovni za- gon. Ne dotikajte se brusilnih in rezalnih plošč, dokler se ni- so ohladila. Plošče postane jo pri delu zelo vroče. Zavarujte obdelovanec. Obdelovanec bo proti premika- nju bolje zavarovan z vpenjalnimi pripravami ali s prime- žem, kot če bi ga držali z roko. Opis in zmogljivost izdelka Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opo- zoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto. Uporaba v skladu z namenom Električno orodje je primerno za rezanje, grobo struženje in ščetkanje kovinskih in kamnitih materialov brez uporabe vo- de. Za rezanje z vezanimi brusilnimi sredstvi morate za rezanje uporabiti poseben zaščitni pokrov. Pri rezanju kamna morate poskrbeti za dovolj dobro odseso- vanje prahu. Z dovoljenimi brusilnimi orodji lahko električno orodje upora- bite tudi za brušenje z brusilnim papirjem. OBJ_BUCH-1686-003.book Page 225 Wednesday, April 23, 2014 3:36 PM226 | Slovensko 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Komponente na sliki Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko. 1 Tipka za aretiranje vretena 2 Vklopno/izklopno stikalo 3 Dodatni ročaj (izolirana površina ročaja) 4 Brusilno vreteno 5 Zaščitni pokrov za brušenje 6 Vijak za fiksiranje zaščitnega pokrova 7 Prijemalna priribnica z O-prstanom 8 Brusilna plošča* 9 Vpenjalna matica 10 Ključ za vpenjalno matico z dvema luknjama* 11 Hitrovpenjalna matica * 12 Lončasti kolut iz trdine* 13 Zaščitni pokrov za rezanje* 14 Rezalna plošča* 15 Zaščitni pokrov za brusni lonec* 16 Brusni lonec* 17 Ključ z dvema luknjama, kolenast za brusni lonec* 18 Ščitnik za roke* 19 Distančne ploščice* 20 Gumijasti brusilni krožnik* 21 Brusilni list* 22 Okrogla matica* 23 Lončasta ščetka* 24 Odsesovalni pokrov za rezanje z drsnim vodilom* 25 Diamantna rezalna plošča* 26 Ročaj (izolirana površina ročaja) *Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora. Tehnični podatki Podatki o hrupu/vibracijah Merilne vrednosti hrupa izračunane v skladu z EN 60745. Nivo hrupa naprave po vrednotenju A tipično znaša: nivo zvočnega tlaka 92 dB(A); nivo jakosti hrupa 103 dB(A). Ne- zanesljivost meritve K=3 dB. Nosite zaščitne glušnike! Skupne vrednosti vibracij a

Podane vrednosti nivoja vibracij v teh navodilih so bile izmer- jene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obreme- njenosti z vibracijami. Naveden nivo vibracij predstavlja glavne uporabe električne- ga orodja. Če pa se električno orodje uporablja še v druge na- mene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdo- bjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, ven- dar dejansko ni v uporabi. To lahko obremenjenost z vibraci- jami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postop- kov. Izjava o skladnosti Izjavljamo pod izključno odgovornostjo, da proizvod pod „Tehnični podatki“ ustreza naslednjim standardom oz. stan- dardiziranim dokumentom: EN 60745 v skladu z določili Di- rektiv 2011/65/EU, 2004/108/ES, 2006/42/ES. Kotni brusilnik GWS ... 20-230

Maks. premer brusilnega koluta mm 230 230 Navoj brusilnega vretena M 14 M 14 Maks. dolžina navoja brusilnega vretena mm 25 25 Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. Samo za električna orodja brez zagonske omejitve: Vklopi električnega orodja imajo za posledico kratkotrajne padce napetosti. Pri neugodnih pogojih v omrežju se lahko pojavijo motnje v delovanju drugih naprav. Pri omrežnih impendancah, ki znašajo manj kot 0,25 Ohm, motenj ni pričakovati. Zaščita proti ponovnemu zagonu

Omejitev zagonskega toka

5,2 5,1 5,2 5,1 Zaščitni razred /II /II Kotni brusilnik GWS ... 20-230

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. Samo za električna orodja brez zagonske omejitve: Vklopi električnega orodja imajo za posledico kratkotrajne padce napetosti. Pri neugodnih pogojih v omrežju se lahko pojavijo motnje v delovanju drugih naprav. Pri omrežnih impendancah, ki znašajo manj kot 0,25 Ohm, motenj ni pričakovati. OBJ_BUCH-1686-003.book Page 226 Wednesday, April 23, 2014 3:36 PMSlovensko | 227 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaža Montaža zaščitnih priprav Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice. Opozorilo: Po lomu brusilnega koluta med obratovanjem ali pri poškodovanju prijemal na zaščitnem pokrovu/na električ- nem orodju, morate električno orodje takoj poslati na naslov servisa; naslovi se nahajajo v odstavku „Servis in svetovanje o uporabi“. Zaščitni pokrov za brušenje Namestite zaščitni pokrov 5 na steblo vretena. Položaj zašči- tnega pokrova 5 prilagodite zahtevam delovnega postopka in aretirajte zaščitni pokrov 5 s fiksirnim vijakom 6. Zaščitni pokrov 5 naj bo nastavljen tako, da bo iskrenje v smeri upravljalca onemogočeno. Zaščitni pokrov za rezanje Pri rezanju z vezanimi brusilnimi sredstvi morate ve- dno uporabiti zaščitni pokrov za rezanje 13. Pri rezanju kamna morate poskrbeti za dovolj dobro od- sesovanje prahu. Zaščitni pokrov za rezanje 13 se montira kot zaščitni pokrov za brušenje 5. Odsesovalni pokrov za rezanje z drsnim vodilom Odsesovalni pokrov za rezanje z drsnim vodilom 24 se monti- ra kot zaščitni pokrov za brušenje 5. Dodatni ročaj Električno orodja uporabljajte samo skupaj z dodatnim ročajem 3. Odvisno od delovnega postopka privijte dodatni ročaj 3 na desno ali levo stran glave gonila. Ščitnik za roke Pri delih z gumijastim brusilnim krožnikom 20 ali lonča- sto ščetko/ploščato ščetko/pahljačastim brusilnim ko- lutom naj bo ščitnik za roke 18 vedno montiran. Ščitnik za roke 18 pritrdite z dodatnim ročajem 3. Nontaža brusilnih orodij Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice. Ne dotikajte se brusilnih in rezalnih plošč, dokler se ni- so ohladila. Plošče postanejo pri delu zelo vroče. Očistite brusilno vreteno 4 in vse dele, ki so predvideni za montažo. Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za aretiranje vretena 1 in fiksirajte vreteno. Tipko za aretiranje vretena pritiskajte samo pri mirujo- čem brusilnem vretenu. V nasprotnem primeru se lahko električno orodje poškoduje. Brusilni kolut/rezalna plošča Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu- cirnih komadov ni dovoljena. Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta puščica smeri vrtenja na diamantnem rezalnem kolutu in smer vrtenja električnega orodja (glejte puščico smeri vrtenja na glavi gonila) ujemali. Zaporedje montaže je prikazano na strani z grafiko. Za pritrditev brusilnega koluta/rezalne plošče najprej privijte napenjalno matico 9, nato pa vpnite kolut oziroma ploščo s pomočjo ključa z dvema luknjama, glejte odstavek „Hitrovpe- njalna matica“. Preverite po montaži brusilnega orodja pred vklopom, ali je brusilno orodje koretno montirano in ali se lahko prosto vrti. Zagotovite, da se brusilno orodje ne dotika zaščitnega pokrova ali drugih delov. V prijemalni prirobnici 7 je okrog cen- trirnega roba vstavljen del iz umetne mase (O-obroč). Če O-obroč manjka ali je poškodovan, se mora pred na- daljno uporabo prijemalna prirobnica 7 nujno nadomestiti. Pahljačasti brusilni kolut Za dela, kjer uporabljate pahljačaste brusilne kolute, vedno montirajte ščitnik za roke 18. Gumijasti brusilni krožnik Za dela, kjer uporabljate gumijaste brusilne krožnike 20, vedno montirajte ščitnik za roke 18. Zaporedje montaže je prikazano na strani z grafiko. Pred montažo gumijastega brusilnega krožnika 20 namestite 2 distančni ploščici 19 na brusilno vreteno 4. Privijte okroglo matico 22 in jo zategnite s ključem z dvema lu- knjama. Lončasta ščetka/ploščata ščetka Za dela, kjer uporabljate krtačne lonce ali krtačne kolu- te, vedno montirajte ščitnik za roke 18. Zaporedje montaže je prikazano na strani z grafiko. Lončasta ščetka/ploščata ščetka mora biti na brusilno vrete- no privita tako, da trdno nalega na prirobnici brusilnega vrete- na na koncu navoja. Lončasto ščetko/ploščato ščetko trdno privijte z viličastim ključem. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 227 Wednesday, April 23, 2014 3:36 PM228 | Slovensko 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Brusni lonec Za dela, kjer uporabljate brusne lonce, montirajte po- sebni zaščitni pokrov 15. Brusni lonec 16 mora segati le toliko iz zaščitnega pokrova 15, kolikor je to pri vsakem konkretnem primeru obdelave nujno potrebno. Zaščitni pokrov 15 nastavite na to mero. Zaporedje montaže je prikazano na strani z grafiko. Privijte vpenjalno matico 9 in jo zategnite s kolenastim klju- čem z dvema luknjama 17. Hitrovpenjalna matica Za enostavnejšo zamenjavo brusilnega orodja brez uporabe dodatnih orodij lahko namesto napenjalne matice 9 uporabite hitrovpenjalno matico 11. Hitrovpenjalna matica 11 se lahko uporablja samo za brusilne kolute in rezalne plošče. Uporabljajte samo brezhibne, nepoškodovane hitrovpe- njalne matice 11. Pri privijanju pazite, da bo popisana stran hitrovpenjalne matice 11 obrnjena proč od brusilne plošče; puščica naj kaže indeksno oznako 27. Pritisnite tipko za aretiranje vretena 1 in fiksirajte brusilno vreteno. Trdno privijte hi- trovpenjalno matico z obra- čanjem brusilnega koluta v urini smeri. Pravilno pritrjeno, nepoško- dovano hitrovpenjalno mati- co lahko ročno odvijete z obračanjem narebričenega prstana v protiurni smeri. Hitrovpenjalne matice, ki je obtičala na vretenu, nikoli ne odvijajte s kleščami, am- pak uporabite ključ z dvema luknjama. Ključ z dvema lu- knjama namestite tako, kot je prikazano na sliki. Dovoljena brusilna orodja Uporabljate lahko vsa brusilna orodja, ki so navedena v tem navodilu za uporabo. Dovoljeno število vrtljajev [min

] oziroma obodna hitrost [m/s] uporabljenenih brusilnih orodij morata znašati najmanj toliko, kolikor znašajo vrednosti v spodnji tabeli. Upoštevajte torej dovoljeno število vrtljajev oziroma obo- dno hitrost na etiketi brusilnega orodja. Obračanje glave gonila Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice. Glavo gonila lahko vrtite v korakih po 90°. Tako lah- ko vklopno/izklopno sti- kalo v posebnih primerih dela namestite v ugodnej- šo pozicijo za rokovanje, npr. za rezalna dela z od- sesovalnim pokrovom z drsnim vodilom 24 ali za levičarje. Do konca odvijte vse 4 vijake. Glavo gonila previdno in ne da bi jo odstranili z ohišja zasukajte v novi položaj. Ponovno tr- dno privijte vse 4 vijake. Odsesavanje prahu/ostružkov Prah nekaterih materialov kot npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju ško- dljiv. Dotik ali vdihavanje tega prahu lahko povzroči aler- gične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini. Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki. – Po možnosti uporabljajte sesalnik prahu, ki je primeren glede na vrsto materiala. – Poskrbite za dobro zračenje delovnega mesta. – Priporočamo, da nosite zaščitno masko za prah s filtrir- nim razredom P2. Upoštevajte veljavne nacionalne predpise za obdelovalne ma- teriale. Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
