BRUKSANVISNING GWS 20230 H BOSCH

slibning med slibeblad: a

OBJ_BUCH-1686-003.book Page 76 Wednesday, April 23, 2014 3:36 PMDansk | 77 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) El-værktøjet slukkes ved at slippe start-stop-kontakten 2 el- ler hvis den er fastlåst, trykkes start-stop-kontakten 2 kort, før den slippes. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Kontaktmodel uden lås (til specielle lande): Skub til ibrugtagning af el-værktøjet start-stop-kontakten 2 frem og tryk herefter på den. El-værktøjet slukkes ved at slippe start-stop-kontakten 2. Kontrollér slibeværktøjet, før det tages i brug. Slibe- værktøjet skal være korrekt monteret og skal kunne ro- tere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser. Elektrisk beskyttelse mod genindkobling (GWS 20-230 JH) Elektrisk beskyttelse mod genindkobling forhindrer en ukon- trolleret start af el-værktøjet efter afbrydelse af strømtilførs- len. Til ibrugtagning igen stilles start-stop-kontakten 2 i den fra- koblede position, og el-værktøjet tændes igen. Startstømsbegrænsning (GWS 20-230 JH) Den elektroniske startstrømsbegrænsning begrænser ydel- sen, når el-værktøjet tændes, og muliggør driften til en 16 A-sikring. Bemærk: Kører el-værktøjet med fuldt omdrejningstal umid- delbart efter start, fungerer startstrømbegrænsningen og den elektriske beskyttelse mod genindkobling. El-værktøjet skal omgående sendes til et autoriseret værksted, adresser se af- snit „Kundeservice og brugerrådgivning“. Arbejdsvejledning Vær forsigtig, når der skal slidses i bærende vægge, se afsnit „Statiske forskrifter“. Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt. Belast ikke el-værktøjet så meget, at det standser. Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af. Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. El-værktøjet må ikke benyttes med en skærestander. Bemærk: Stikket skal altid tages ud af stikkontakten, når ma- skinen ikke er i brug. El-værktøjet har et lille strømforbrug, når stikket er sat i og der er spænding på, også når det er slukket. Skrubslibning Anvend aldrig skæreskiver til skrubslibning. Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsre- sultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås, og el-værktøjet efterlader ingen riller på emnet. Lamelslibeskive Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler. Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperaturer end almindelige slibe- skiver. Skæring i metal Brug altid beskyttelseskappen, når der skal skæres i bundede slibemidler 13. Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæ- reskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer. Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siden. El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet. Profiler og firkantede rør skal helst skæres over på det sted, hvor tværsnittet er mindst. Skæring i sten Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Brug beskyttelsesmaske. El-værktøjet må kun benyttes til tørskæring/tørslib- ning. Der bør altid anvendes en diamant-skæreskive til skæring i sten. Bruges opsugningskappen til skæring med føringsslæde 24 skal støvsugeren være godkendt til at opsuge stenstøv. Bosch tilbyder egnede støvsugere. Tænd for el-værktøjet og anbring den forreste del af føringsslæden på em- net. Skub el-værktøjet frem med jævn fremfø- ring, der passer til det materiale, der skal bear- bejdes. OBJ_BUCH-1686-003.book Page 77 Wednesday, April 23, 2014 3:36 PM78 | Svenska 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Når der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med dia- mantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og lad diamant-skære- skiven afkøle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamant-skæreskiven er uskarp. Denne slibes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte be- vægelser. Statiske forskrifter Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land. Disse forskrifter skal ubetinget overholdes. Spørg den an- svarlige statiker, arkitekt eller byggeledelse til råds, før arbej- det påbegyndes. Vedligeholdelse og service Vedligeholdelse og rengøring Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Brug så vidt muligt altid et opsugningsanlæg ved eks- treme brugsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forkoble en fejl- strømbeskyttelseskontakt (FI-kontakt). Ved bearbejd- ning af metal kan ledende støv aflejre sig inde i elværktøjet. Elværktøjets beskyttelsesisolering kan forringes. Opbevar og behandle tilbehøret omhyggeligt. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret service- værksted for Bosch el-værktøj for at undgå farer. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det almindelige hus- holdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles se- parat og genbruges iht. gældende miljøfor- skrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på VARNING OBJ_BUCH-1686-003.book Page 78 Wednesday, April 23, 2014 3:36 PMSvenska | 79 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om el verktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för vinkelslipar Gemensamma säkerhetsanvisningar för slipning, sand- pappersslipning, arbeten med stålborste, polering och kapslipning Detta elverktyg kan användas som slipmaskin med slip- skiva, slippapper, stålborste och kapslipskiva. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarliga personskador. Detta elverktyg är inte lämpligt för polering. Om elverk- tyget används för arbeten det inte är avsett för, kan farliga situationer och kroppsskador uppstå. Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning. Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut. Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensione- rade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. Insatsverktyg med gänginsats måste passa exakt till slipspindelns gänga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t. ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stål- borstar avseende lösa eller brustna trådar. Om elverk- tyget eller insatsverktyget skulle falla ned kontrollera om skada uppstått eller montera ett oskadat insats- verktyg. Du och andra personer i närheten ska efter OBJ_BUCH-1686-003.book Page 79 Wednesday, April 23, 2014 3:36 PM80 | Svenska 1 609 92A 0MJ | (23.4.14) Bosch Power Tools kontroll och montering av insatsverktyg ställa er utan- för insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Ska- dade insatsverktyg går i de flesta fall sönder vid denna provkörning. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skydds- glasögon. Om så behövs, använd dammfiltermask, hör- selskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartik- lar. Ögonen ska skyddas mot utslungade främmande par- tiklar som kan uppstå under arbetet. Damm- och andnings- skydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrust- ning. Brottstycken från arbetsstycket eller insatsverkty- gen kan slungas ut och orsaka personskada även utanför arbetsområdet. Håll fast verktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. Håll nätsladden på avstånd från roterande insatsverk- tyg. Om du förlorar kontrollen över elverktyget kan nät- sladden kapas eller dras in varvid risk finns för att din hand eller arm dras mot det roterande insatsverktyget. Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget. Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. Rengör regelbundet elverktygets ventilationsöpp- ningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. Använd inte elverktyget i närheten av brännbara mate- rial. Risk finns för att gnistor antänder materialet. Använd inte insatsverktyg som kräver flytande kylme- del. Vatten eller andra kylvätskor kan medföra elstöt. Varning för bakslag Ett bakslag är en plötslig reaktion hos insatsverktyget när t. ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrol- lerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället. Om t. ex. en slipskiva hakar upp sig eller blockerar i arbets- stycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slip- skivan rör sig nu mot eller bort från användaren beroende på skivans rotationsriktning vid inklämningsstället. Härvid kan slipskivor även brista. Bakslag uppstår till följd av missbruk eller felaktig hante- ring av elverktyget. Detta kan undvikas genom skyddsåt- gärder som beskrivs nedan. Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna.

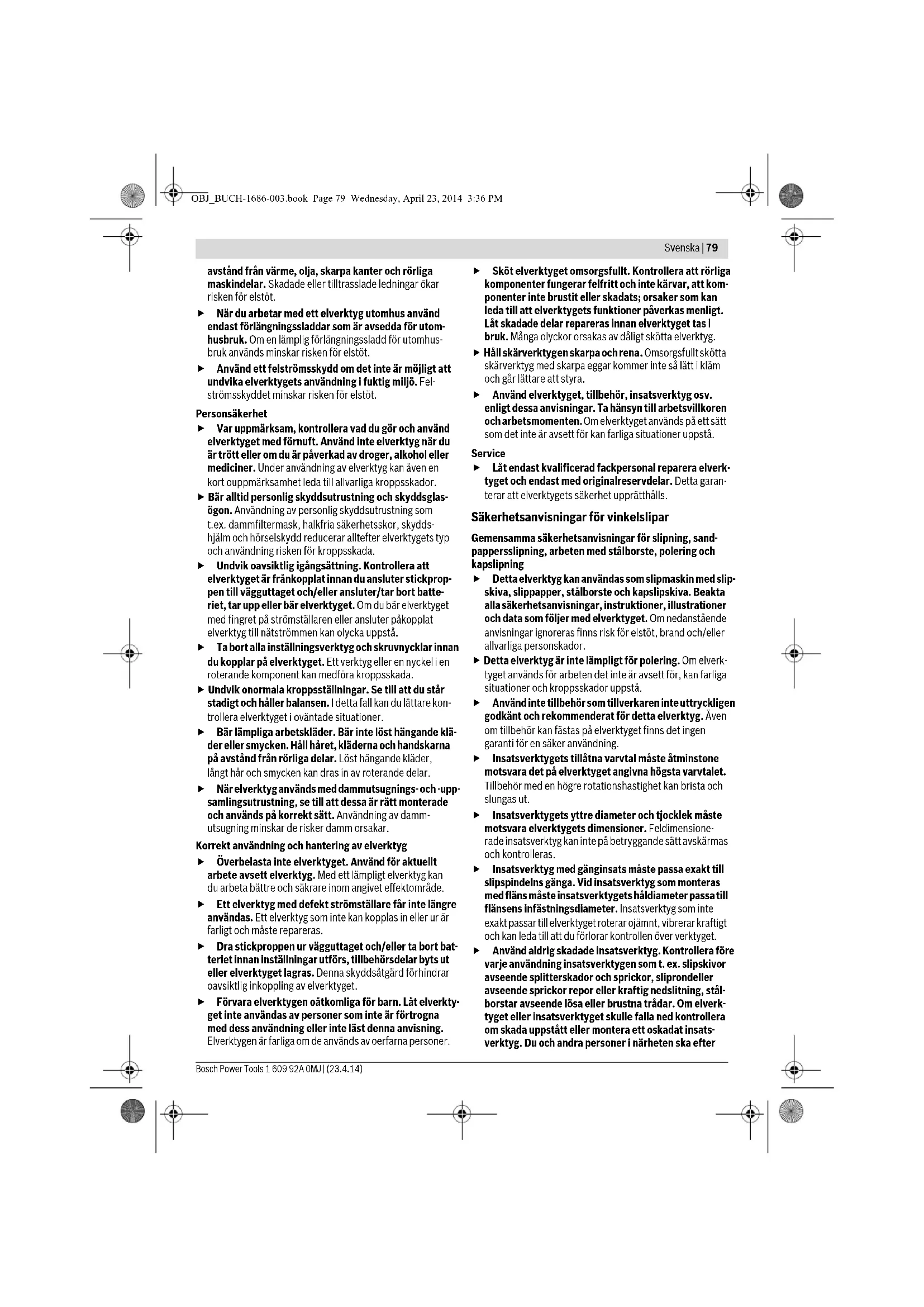

Håll alltid handen på betryggande avstånd från det rotera

e insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverk- tyget i motsatt riktning till slipskivans rörelse vid inkläm- ningsstället. Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte stud- sar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kon- trollen över elverktyget. Speciella varningar för slipning och kapslipning Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktuellt tryckluftverktyg kan inte på betryggande sätt skyd- das och är därför farliga. Skålade slipskivor måste monteras så att skivans slip- yta inte skjuter ut över sprängskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut över spräng- skyddets plan kan inte smörjas i tillräcklig grad. Sprängskyddet måste monteras ordentligt på elverkty- get och vara infäst så att högsta möjliga säkerhet upp- nås, dvs den del av slipkroppen som är vänd mot använ- daren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken, tillfällig kontakt med slip- kroppen samt gnistor som kan antända kläderna. Slipkroppar får användas endast för rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. För vald slipskiva ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stö- der slipskivan och reducerar sålunda risken för slipskiv- brott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka. OBJ_BUCH-1686-003.book Page 80 Wednesday, April 23, 2014 3:36 PMSvenska | 81 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Andra speciella säkerhetsanvisningar för kapslipning Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott. Undvik området framför och bakom den roterande kap- skivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. Koppla inte åter på elverktyget om det sitter i arbets- stycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbets- stycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närheten av skärspåret och vid kanten. Var speciellt försiktig vid ”fickkapning” i dolda områ- den som t. ex. i en färdig vägg. Där risk finns att kapski- van kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag. Speciella säkerhetsanvisningar för sandpappersslipning Använd inte för stora slippapper, se tillverkarens upp- gifter om slippapperets storlek. Slippapper som står ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag. Speciella säkerhetsanvisningar för arbeten med tråd- borstar Observera att trådborstar även under normal använd- ning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. När sprängskydd används bör man se till att spräng- skyddet och trådborsten inte berör varandra. Tallrikar- nas och koppborstarnas diameter kan till följd av anligg- ningstryck och centrifugalkrafter öka. Extra säkerhetsanvisningar Bär skyddsglasögon. Använd lämpliga detektorer för att lokalisera dolda för- sörjningsledningar eller konsultera det lokala eldistri- butionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. Lås upp strömställaren och ställ den i Från-läget om strömförsörjningen avbryts t. ex. vid strömavbrott eller när stickproppen frånkopplas. Detta hindrar en okontrollerad återstart av verktyget. Berör inte slip- och kapskivorna innan de svalnat. Ski- vorna blir under arbetet mycket heta. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för kapning, grovslipning och borstning av arbetsstycken i metall och sten utan vattentillförsel. Vid kapning av metall med bundna slipmedel måste ett speci- ellt sprängskydd användas. Vid kapning i sten ordna med dammutsugning till den grad det behövs. Med godkända slipverktyg kan elverktyget även användas för slipning med sandpapper. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Spindellåsknapp 2 Strömställare Till/Från 3 Stödhandtag (isolerad greppyta) 4 Slipspindel 5 Sprängskydd för slipning 6 Låsskruv för sprängskydd 7 Stödfläns med O-ring 8 Slipskiva* 9 Spännmutter 10 Flänsmutternyckel för spännmutter* 11 Snabbspännmutter * 12 Hårdmetallkoppskiva* 13 Sprängskydd för kapning* 14 Kapskiva* 15 Sprängskydd för slipkopp* 16 Slipkopp* 17 Spännyckel böjd för slipskål* 18 Handskydd* 19 Distansbrickor* 20 Gummisliprondell* 21 Slippapper* 22 Rundmutter* OBJ_BUCH-1686-003.book Page 81 Wednesday, April 23, 2014 3:36 PM82 | Svenska 1 609 92A 0MJ | (23.4.14) Bosch Power Tools 23 Koppborste* 24 Sugkåpa för kapning med styrslid * 25 Diamantkapskiva* 26 Handgrepp (isolerad greppyta) *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. Tekniska data Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck- snivå 92 dB(A); ljudeffektnivå 103 dB(A). Onoggrannhet K=3dB. Använd hörselskydd! Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: ytslipning (skrubbning): a

slipning med slipblad: a

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestäm- melserna i direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen31.03.2014 Montage Montering av skyddsutrustning Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Anvisning: Om slipskivan brustit under drift eller stödanord- ningarna på spängskyddet/elverktyget skadats, måste berörda delar/elverktyget bytas ut eller för service skickas till en serviceverkstad, för adresser se avsnittet ”Kundtjänst och användarrådgivning”. Sprängskydd för slipning Lägg upp sprängskyddet 5 på spindelhalsen. Anpassa sprängskyddets 5 läge till aktuella arbetsoperationer och lås sprängskyddet 5 med låsskruven 6. Ställ in sprängskyddet 5 så att gnistor inte sprutas mot användaren. Sprängskydd för kapning Vid kapning med bundna slipmedel använd alltid sprängskyddet 13. Vid kapning i sten ordna med dammutsugning till den grad det behövs. Sprängskyddet för kapning 13 monteras på samma sätt som sprängskyddet för slipning 5. Sugkåpa för kapning med styrslid Sugkåpa för kapning med styrslid 24 monteras på samma sätt som sprängskyddet för slipning 5. Vinkelslip GWS ... 20-230

max. slipskivsdiameter mm 230 230 Slipspindelgänga M 14 M 14 max. gänglängd på slip- spindeln mm 25 25 Skydd mot oavsiktlig återstart

Startströmsbegränsning

5,2 5,1 5,2 5,1 Skyddsklass /II /II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.Endast för elverktyg utan startströmsbegränsning: Vid inkoppling upp-står kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas. Vid nätimpedanser mindre än 0,25 ohm behöver man inte räkna med störning. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 82 Wednesday, April 23, 2014 3:36 PMSvenska | 83 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Stödhandtag Använd alltid elverktyget med stödhandtag 3. Skruva fast stödhandtaget 3 i relation till arbetssätt till höger eller vänster om växelhuset. Handskydd För arbeten med gummisliprondellen 20 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 18 monteras. Fäst handskyddet 18 med stödhandtaget 3. Montering av slipverktyg Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Berör inte slip- och kapskivorna innan de svalnat. Ski- vorna blir under arbetet mycket heta. Rengör slipspindeln 4 och alla delar som skall monteras. Tryck för fastspänning och lossning av slipverktyg spindellås- knappen 1 för blockering av slipspindeln. Tryck ned spindellåsknappen endast när slipspindeln står stilla. I annat fall kan elverktyget skadas. Slip-/kapskiva Beakta slipverktygens dimensioner. Centrumhålet måste passa till stödflänsen. Använd inte reducerstycken eller adap- ter. Kontrollera vid användning av diamantkapskivor att rotations- pilen på diamantkapskivan och elverktygets rotation överens- stämmer (se rotationspil på växelhuset). Ordningsföljden vid montering visas på grafiksidan. För infästning av slip-/kapskivan skruva upp spännmuttern 9 och dra sedan fast den med tvåstiftsnyckeln, se avsnittet ”Snabbspännmutter”. Kontrollera efter montering och före start av slipverk- tyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar. I stödflänsen 7 är kring centreransatsen en plastdel (O-ring) insatt. Om O- ringen saknas eller är skadad måste stödflänsen 7 före fortsatt användning ovillkorligen bytas. Lamellslipskiva För arbeten med lamellslipskiva ska handskyddet 18 monteras. Gummisliprondell För arbeten med gummisliprondell 20 ska handskyd- det 18 monteras. Ordningsföljden vid montering visas på grafiksidan. Innan gummisliprondellen 20 monteras ska 2 distansbrickor 19 skjutas upp på slipspindeln 4. Skruva på rundmuttern 22 och dra fast med tvåstiftsnyckeln. Koppborste/skivborste För arbeten med koppborste eller skivborste ska hand- skyddet 18 monteras. Ordningsföljden vid montering visas på grafiksidan. Koppborsten/skivborsten måste kunna skruvas upp på slip- spindeln så långt att den ligger stadigt an mot slipspindelflän- sen vid ändan på slipspindelgängan. Spänn fast koppborsten/ skivborsten med fast skruvnyckel. Slipkopp För arbeten med slipkopp ska det speciella spräng- skyddet 15 monteras. Slipkoppen 16 får endast stå ut över sprängskyddet 15 till den grad som krävs för aktuellt arbete. Ställ in sprängskyddet 15 på detta mått. Ordningsföljden vid montering visas på grafiksidan. Skruva upp spännmuttern 9 o ch dra fast den med den böjda spä nnyckeln 17. Snabbspännmutter För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg kan i stället för spännmuttern 9 snabbspännmuttern 11 användas. Snabbspännmuttern 11 får endast användas för slip- och kapskivor. Använd endast felfri, oskadad snabbspännmutter 11. Se vid påskruvning till att texten på snabbspännmuttern 11 inte ligger mot slipskivan; pilen måste vara riktad mot indexmärket 27. Tryck på spindelns låsknapp 1 för låsning av slipspindeln. För åtdragning av snabb- spännmuttern vrid slipskivan kraftigt medurs. En ordentligt fastspänd och oskadad snabbspännmutter kan för hand s när den räff- lade ringen vrids moturs. Lossa aldrig en hårtsittande snabbspännmutter med tång utan använd flänsmut- ternyckeln. Lägg an flänsmutternyckeln som bil- den visar.

OBJ_BUCH-1686-003.book Page 83 Wednesday, April 23, 2014 3:36 PM84 | Svenska 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Tillåtna slipverktyg Alla de slipverktyg som anges i denna bruksanvisning kan användas. Det tillåtna varvtalet [min

] resp. periferihastigheten [m/s] hos använt slipverktyg måste minst motsvara uppgifterna i tabellen nedan. Beakta därför tillåtna varvtal resp. periferihastigheter på slipverktygets etikett. Svängning av växelhuvudet Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Du kan vrida växelhuvu- det i steg om 90°. Detta medger att strömställa- ren kan ställas i ett för hanteringen gynnsamt läge, t. ex. för kapning med sugkåpa och styrslid 24 eller för vänsterhänta. Skruva helt bort de 4 skruvarna. Sväng växelhuvudet försik- tigt utan att ta bort det från huset till önskat läge. Dra åter fast de 4 skruvarna. Damm-/spånutsugning Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Berö- ring eller inandning av dammet kan orsaka allergiska reak- tioner och/eller andningsbesvär hos användaren eller per- soner som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, spe- ciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammut- sugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Drift Driftstart Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverk- tygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V. När elverktyget används på mobila generatorer som inte för- fogar över tillräckliga effektreserver eller som saknar lämplig spänningsreglering med startströmsförstärkning kan effekt- förlust eller otypiskt beteende uppstå vid inkoppling. Kontrollera att generatorn är lämplig för aktuell användning och speciellt dess nätspänning och -frekvens. In- och urkoppling Skjut för start av elverktyget strömställaren Till/Från 2 framåt och tryck sedan ned den. För låsning av den nedtryckta strömställaren Till/Från 2 skjut strömställaren Till/Från 2 ytterligare framåt. För elverktygets frånkoppling släpp strömställaren Till/Från 2 eller om den är låst tryck helt kort på strömställaren Till/Från 2 och släpp den igen. För att spara energi, koppla på elverktyget endast när du vill använda det. Strömställare utan låsning (krav i vissa länder): Skjut för start av elverktyget strömställaren Till/Från 2 framåt och tryck sedan ned den. För frånkoppling av elverktyget släpp strömställaren Till/ Från 2. Kontrollera slipverktygen innan de tas i bruk. Slipverk- tyget måste vara felfritt monterat och kunna rotera fritt. Provkör minst under 1 minut utan belastning. Använd inte skadade, orunda eller vibrerande slipverk- tyg. Skadade slipverktyg kan spricka och orsaka person- skada. Skydd mot oavsiktlig återstart (GWS 20-230 JH) Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott. För återstart ställ strömställaren Till/Från 2 i frånkopplings- läge och koppla på nytt på elverktyget. Startströmsbegränsning (GWS 20-230 JH) Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därför kan en 16 A säkring användas. Anvisning: Om elverktyget genast efter inkoppling går med fullt varvtal fungerar inte startströmsbegränsningen och åter- startskyddet. Elverktyget måste omedelbart lämnas in till en serviceverkstad, för adresser se avsnittet ”Kundtjänst och användarrådgivning”. max. [mm] [mm] D b d [min

OBJ_BUCH-1686-003.book Page 84 Wednesday, April 23, 2014 3:36 PMSvenska | 85 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Arbetsanvisningar Var försiktig vid spårning i bärande väggar, se stycket ”Statiska anvisningar”. Spänn fast arbetsstycket om det inte ligger stadigt på grund av egen vikt. Belasta inte elverktyget till den grad att det stannar. Om elverktyget använts under hög belastning låt det gå några minuter på tomgång för avkylning av insatsverk- tyget. Berör inte slip- och kapskivorna innan de svalnat. Ski- vorna blir under arbetet mycket heta. Elverktyget får inte användas med ett kapbord. Anvisning: Dra stickproppen ur vägguttaget när slipen inte används. Även ett frånkopplat elverktyg har en viss strömför- brukning om stickproppen är ansluten till nätspänning. Skrubbning Använd aldrig kapskivor för skrubbning. Vid skrubbning kan bästa arbetsresultat uppnås vid en inställ- ningsvinkel på 30° till 40°. Förflytta elverktyget med måttligt tryck fram och tillbaka. Härvid blir arbetsstycket inte för hett, missfärgas inte och det bildas inte heller spår. Lamellslipskiva Med lamellslipskiva (tillbehör) kan även kupiga ytor och profi- ler bearbetas. Lamellslipskivorna har en betydligt längre livslängd, lägre ljudnivå och lägre sliptemperaturer än vanliga slipskivor. Kapning av metall Vid kapning med bundna slipmedel använd alltid sprängskyddet 13. Vid kapslipning mata fram elverktyget med måttlig och en till materialet anpassad hastighet. Tryck inte mot kapskivan, den får inte heller snedställas eller oscilleras. Bromsa inte upp kapskivor med tryck från sidan. Elverktyget ska alltid föras i matningsrikt- ningen. I annat fall finns risk för att det okontrol- lerat trycks ur skärspå- ret. Vid kapning av profiler och fyrkantsrör lägg an kapskivan vid det minsta tvärsnittet. Kapning av sten Vid kapning i sten ordna med dammutsugning till den grad det behövs. Bär dammskyddsmask. Elverktyget får användas endast för torrskärning/torr- slipning. Använd för kapning av stenmaterial lämpligast en diamant- kapskiva. När en sugkåpa används för kapning med styrslid 24 måste dammsugaren vara godkänd för utsugning av stendamm. Bosch erbjuder lämpliga dammsugare. Koppla på elverktyget och lägg an det med styrslädens främre del mot arbetsstycket. Mata fram elverktyget med måttlig och en till materi- alet anpassad hastighet. När mycket hårda material bearbetas som t. ex. betong med hög kiselhalt kan diamantkapskivan överhettas och skadas. En gnistkrans som roterar kring diamantkapskivan är ett tyd- ligt tecken på överhettning. Avbryt i detta fall kapningen och låt diamantkapskivan för avkylning en kort stund gå på tomgång med högsta varvtal. Tydligt reducerad slipeffekt och en gnistbildning runtom ski- van är tecken på att diamantkapskivan förlorat skärpan. Genom korta skär i nötande material, t. ex. kalksandsten, kan diamantkapskivan åter skärpas. Statiska anvisningar Spår i bärande väggar bör utföras enligt standard DIN 1053 del 1 eller landsspecifika bestämmelser. Dessa föreskrifter ska följas. Planera kapsnitten i samråd med
