KASUTUSJUHEND GWS 20230 H BOSCH

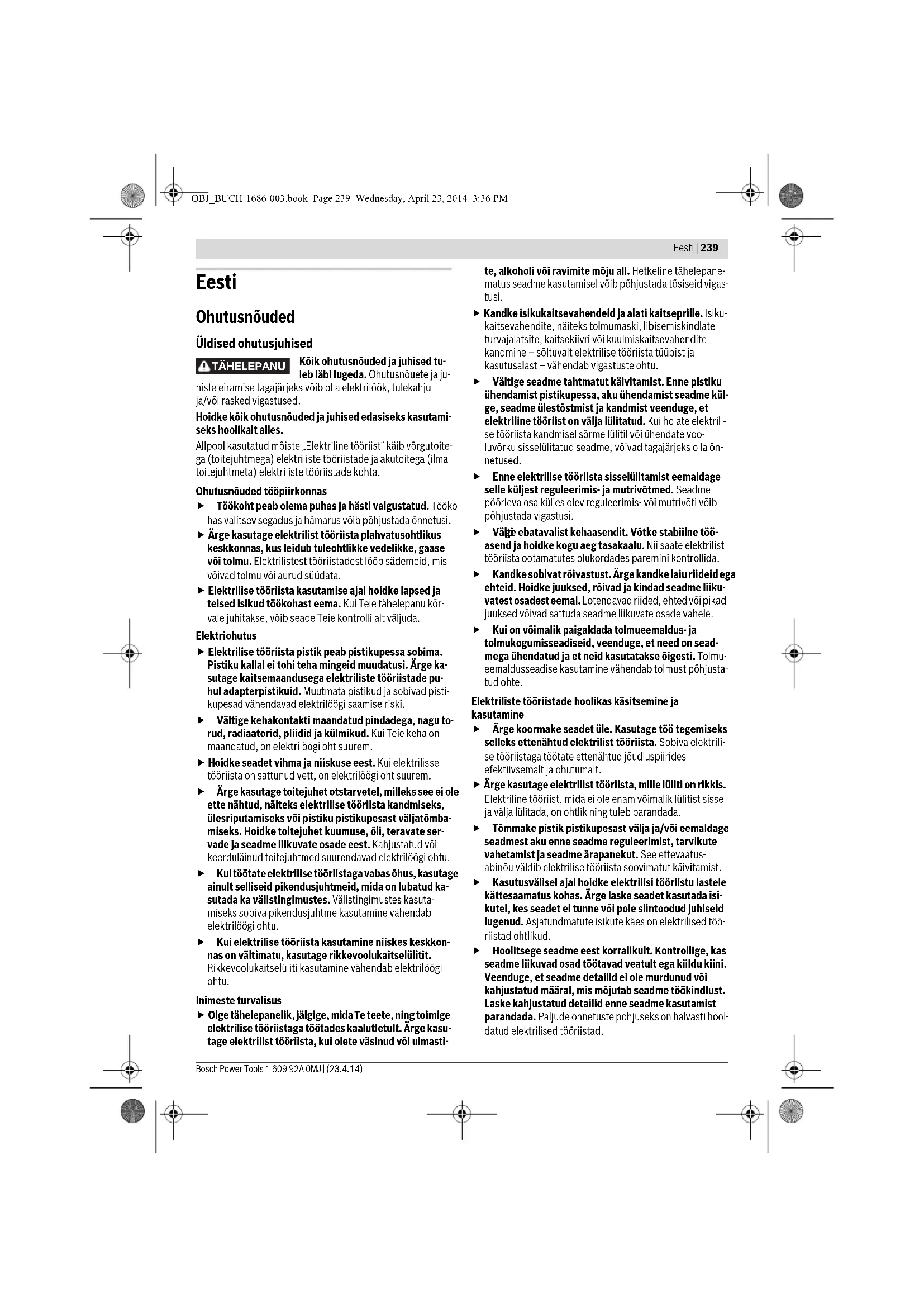

e ebatavalist kehaasendit. Võtke stabiilne töö- asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liiku- vatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on sead- mega ühendatud ja et neid kasutatakse õigesti. Tolmu- eemaldusseadise kasutamine vähendab tolmust põhjusta- tud ohte. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrili- se tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isi- kutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised töö- riistad ohtlikud. Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hool- datud elektrilised tööriistad. TÄHELEPANU OBJ_BUCH-1686-003.book Page 239 Wednesday, April 23, 2014 3:36 PM240 | Eesti 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool- datud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konk- reetse seadmetüübi jaoks ette nähtud. Arvestage see- juures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Teenindus Laske elektrilist tööriista parandada ainult kvalifitsee- ritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded nurklihvmasinate kasutamisel Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel, traatharjadega töötlemisel ja lõikamisel Elektriline tööriist on ette nähtud lihvimiseks, liivapa- beriga lihvimiseks, traatharjaga töötlemiseks ja lõika- miseks. Pidage kinni kõikidest hoiatustest, juhistest, joonistest ja andmetest, mis on elektrilise tööriistaga kaasas. Järgnevalt toodud juhiste eiramine võib põhjusta- da elektrilöögi, tulekahju ja/või raskeid vigastusi. See elektriline tööriist ei sobi poleerimiseks. Elektrilise tööriista kasutamine otstarbel, milleks see ei ole ette näh- tud, on ohtlik ja võib põhjustada vigastusi. Ärge kasutage tarvikuid, mida ei ole tootja selle elekt- rilise tööriista jaoks ette näinud ega soovitanud. Asja- olu, et saate tarvikud oma seadme külge kinnitada, ei taga veel seadme ohutut tööd. Kasutatava tarviku lubatud pöörlemiskiirus peab ole- ma vähemalt sama suur nagu elektrilise tööriista mak- simaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda ning selle tükid võivad laiali paiskuda. Tarviku välisläbimõõt ja paksus peavad vastama elekt- rilise tööriista mõõtmetele. Valede mõõtmetega tarvi- kuid ei kata kaitsekate piisaval määral, mistõttu võivad need kontrolli alt väljuda. Keermestatud sabaga tarvikud peavad spindli keerme- ga täpselt sobima. Flantsi abil monteeritavate tarviku- te puhul peab tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule. Elektrilise tööriista külge täpselt ja tugevalt kinnitamata tarvikud pöörlevad ebaühtlaselt, vib- reerivad tugevasti ja võivad põhjustada kontrolli kaotuse tööriista üle. Ärge kasutage vigastatud tarvikuid. Iga kord enne ka- sutust kontrollige tarvikuid, näiteks lihvkettaid ja lihv- taldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui seade või tarvik ku- kub maha, siis veenduge, et see ei ole vigastatud, või kasutage vajaduse korral vigastamata tarvikut. Kui ole- te tarviku üle vaadanud ja kohale asetanud, laske sead- mel ühe minuti jooksul töötada maksimaalsetel pööre- tel. Seejuures ärge asetsege pöörleva tarvikuga ühel tasandil ja veenduge, et seda ei tee ka läheduses viibi- vad inimesed. Selle katseaja jooksul vigastatud tarvikud üldjuhul purunevad. Kandke isikukaitsevahendeid. Kasutage vastavalt ka- sutusotstarbele näomaski, silmakaitset või kaitsepril- le. Vajaduse korral kandke tolmukaitsemaski, kuulmis- kaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tol- mu. Pikaajaline vali müra võib kahjustada kuulmist. Veenduge, et teised inimesed on tööpiirkonnast ohu- tus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku mur- dunud tükid võivad eemale paiskuda ja põhjustada vigastu- si ka väljaspool otsest tööpiirkonda. Kui teostate töid, mille puhul tarvik võib tagada varja- tud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metall- osad ja põhjustada elektrilöögi. Hoidke toitejuhe pöörlevatest tarvikutest eemal. Kont- rolli kaotusel seadme üle tekib toitejuhtme läbilõikamise või kaasahaaramise oht ning Teie käsi võib pöörleva tarvi- kuga kokku puutuda. Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik võib aluspinnaga kok- ku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle. Seadme transportimise ajal ärge laske seadmel tööta- da. Teie rõivad võivad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse. Puhas

age regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv me- tallitolm võib põhjustada elektrilisi ohte. Ärge kasutage seadet kergestisüttivate materjalide lä- heduses. Sädemete tõttu võivad need materjalid süttida. Ärge kasutage tarvikuid, mille puhul tuleb kasutada ja- hutusvedelikke. Vee või teiste jahutusvedelike kasutami- ne võib põhjustada elektrilöögi. Tagasilöök ja asjaomased ohutusnõuded Tagasilöök on kinnikiilduvast tarvikust, näiteks lihvkettast, lihvtallast, traatharjast vmt tingitud järsk reaktsioon. Kinni- kiildumine põhjustab tarviku järsu seiskumise. Selle taga- järjel liigub seade kontrollimatult tarviku pöörlemissuunale vastupidises suunas. Kui näiteks lihvketas toorikus kinni kiildub, võib tagajärjeks olla tagasilöök või lihvketta murdumine. Lihvketas liigub sõl- tuvalt ketta pöörlemissuunast kas seadme kasutaja poole või kasutajast eemal. Seejuures võivad lihvkettad ka murduda. Tagasilöök on seadme ebaõige kasutamise või valede töö- võtete tagajärg. Seda saab vältida, rakendades järgnevalt kirjeldatud sobivaid ettevaatusabinõusid. Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõududele vastu as- tuda. Suurima kontrolli saavutamiseks tagasilöögijõu- dude või reaktsioonimomentide üle kasutage alati lisa- käepidet, kui see on olemas. Seadme kasutaja suudab sobivaid ettevaatusabinõusid rakendades tagasilöögi- ja reaktsioonijõudusid kontrollida. OBJ_BUCH-1686-003.book Page 240 Wednesday, April 23, 2014 3:36 PMEesti | 241 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Ärge viige oma kätt kunagi pöörlevate tarvikute lähe- dusse. Tagasilöögi puhul võib tarvik liikuda üle Teie käe. Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta liikumissuu- nale vastupidises suunas. Eriti ettevaatlikult töötage nurkade, teravate servade jmt piirkonnas. Hoidke ära tarvikute tagasipõrkumine toorikult ja kinnikiildumine. Pöörlev tarvik kaldub nurka- des, teravates servades ja tagasipõrkumise korral kinni kiilduma. See põhjustab kontrolli kaotuse seadme üle või tagasilöögi. Ärge kasutage kett- ega hammastatud saeketast. Selli- sed tarvikud põhjustavad tihti tagasilöögi või kontrolli kao- tuse seadme üle. Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel Kasutage üksnes elektrilise tööriista jaoks ette nähtud lihvimistarvikut ja selle lihvimistarviku jaoks ette näh- tud kettakaitset. Lihvimistarvikuid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse piisavalt ning seetõttu on need ohtlikud. Nõgusa keskosaga lihvkettad tuleb paigaldada nii, et nende pind ei ulatu kettakaitse serva tasandist kõrge- male. Valesti paigaldatud lihvketas, mis ulatub kettakaitse servast kõrgemale, ei ole kettakaitsega piisaval määral kaetud. Kettakaitse peab olema elektrilise tööriista külge tuge- vasti kinnitatud ja maksimaalse turvalisuse tagamiseks olema välja reguleeritud nii, et see katab suuremat osa lõikekettast. Kettakaitse aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädemete eest, mis võivad süüdata kasutaja rõivad. Lihvimistarvikuid tohib kasutada üksnes soovitatud kasutusotstarvetel. Näiteks: Ärge kunagi kasutage lih- vimiseks lõikeketta külgpinda. Lõikekettad on ette näh- tud materjali lõikamiseks ketta servaga. Külgsuunas raken- datavate jõudude toimel võivad need kettad puruneda. Kasutage valitud lihvketta jaoks alati õige suuruse ja kujuga ning vigastamata seibi. Sobivad seibid kaitsevad lihvketast ja vähendavad lihvketta purunemise ohtu. Lõike- ketaste seibid võivad lihvketaste seibidest erineda. Ärge kasutage suuremate elektriliste tööriistade kulu- nud lihvkettaid. Suuremate elektriliste tööriistade lihv- kettad ei ole ette nähtud kasutamiseks väiksemate sead- mete kõrgematel pööretel ja võivad puruneda. Täiendavad spetsiifilised ohutusnõuded lõikamiseks Vältige lõikeketta kinnikiildumist või liiga suurt raken- datavat survet. Ärge tehke liiga sügavaid lõikeid. Lõike- ketta ülekoormamine suurendab selle koormust ja kaldu- vust kinnikiildumisele ning sellega tagasilöögi või lihvketta purunemise ohtu. Vältige pöörleva lõikeketta ette ja taha jäävat piirkon- da. Kui juhite lõikeketast toorikus endast eemale, võib sea- de tagasilöögi korral koos pöörleva kettaga otse Teie suu- nas paiskuda. Kui lõikeketas kinni kiildub või kui Te töö katkestate, lülitage seade välja ja hoidke seda paigal, kuni ketas on täielikult seiskunud. Ärge kunagi püüdke veel pöörle- vat lõikeketast lõikejoonest välja tõmmata, vastasel korral võib tekkida tagasilöök. Tehke kindlaks kinnikiil- dumise põhjus ja kõrvaldage see. Ärge lülitage seadet sisse seni, kuni see on veel toori- kus. Laske lõikekettal kõigepealt saavutada maksi- maalpöörded, enne kui lõiget ettevaatlikult jätkate. Vastasel korral võib ketas kinni kiilduda, toorikust välja hü- pata või tagasilöögi põhjustada. Toesta ge plaa did või suured toorikud, et vähendada kinnikiildunud lõikekettast tingitud tagasilöögi ohtu. Suured toorikud võivad omaenda kaalu tõttu läbi paindu- da. Toorik peab olema toestatud mõlemalt poolt, nii lõike- joone lähedalt kui ka servast. Olge eriti ettevaatlikult uputuslõigete tegemisel sein- tesse või teistesse varjatud objektidesse. Uputatav lõi- keketas võib gaasi- või veetorude, elektrijuhtmete või teis- te objektide tabamisel põhjustada tagasilöögi. Spetsiifilised ohutusnõuded liivapaberiga lihvimisel Ärge kasutage liiga suurte mõõtmetega lihvpabereid, juhinduge tootja andmetest lihvpaberi suuruse kohta. Üle lihvtalla ulatuvad lihvpaberid võivad põhjustada vigas- tusi, samuti lihvpaberi kinnijäämist, rebenemist või tagasi- lööki. Spetsiifilised ohutusjuhised traatharjade kasutamisel Pidage silmas, et traatharjadest eraldub traaditükke ka tavapärasel kasutamisel. Ärge rakendage liiga tuge- vat survet. Eemalepaiskuvad traaditükid võivad läbi õhu- keste riiete Teie kehasse tungida. Kettakaitse kasutamisel vältige kettakaitse ja traat- harja kokkupuute võimalust. Taldrik- ja kaussharjade läbimõõt võib rakendatava surve ja tsentrifugaaljõudude toimel suureneda. Täiendavad ohutusnõuded Kandke kaitseprille. Varjatult paiknevate elektrijuhtmete, gaasi- või veeto- rude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustus- firma poole. Kokkupuutel elektrijuhtmetega tekib tulekah- ju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab mate- riaalse kahju ja võib tekitada elektrilöögi. Vabastage lüliti (sisse/välja) ja viige see väljalülitatud asendisse, kui vooluvarustus näiteks elektrikatkestu- se või toitepistiku pistikupesast väljatõmbamise tõttu katkeb. See takistab seadme kontrollimatut taaskäi- vitamist. Ärge puudutage lihv- ja kõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Kinnitage töödeldav toorik. Kinnitusseadmete või kruus- tangidega kinnitatud toorik püsib kindlamalt kui käega hoi- des. OBJ_BUCH-1686-003.book Page 241 Wednesday, April 23, 2014 3:36 PM242 | Eesti 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Seadme ja selle funktsioonide kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lu- geda. Ohutusnõuete ja juhiste eiramise taga- järjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lah- ti. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud metalli ja kivi kuivlõikami- seks, -lihvimiseks ja -harjamiseks. Seotud lihvimistarvikutega lõikamiseks tuleb kasutada spet- siaalset kettakaitset lõikamiseks. Kivi lõikamisel tuleb tagada piisav tolmueemaldus. Lubatud lihvimistarvikuid kasutades saab seadet kasutada lii- vapaberiga lihvimiseks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Spindlilukustusnupp 2 Lüliti (sisse/välja) 3 Lisakäepide (isoleeritud haardepind) 4 Spindel 5 Kettakaitse lihvimiseks 6 Kettakaitse lukustuskruvi 7 Alusseib koos O-rõngaga 8 Lihvketas* 9 Kinnitusmutter 10 Kinnitusmutri silmusvõti* 11 Kiirkinnitusmutter * 12 Kõvasulammetallist ketas* 13 Kettakaitse lõikamiseks* 14 Lõikeketas* 15 Lihvkausi kaitse* 16 Lihvkauss* 17 Painutatud silmusvõti lihvkausi jaoks* 18 Käekaitse* 19 Vaheseibid* 20 Kummist lihvtald* 21 Lihvpaber* 22 Ümar mutter* 23 Kausshari* 24 Tolmu ärajuhtiva kattega varustatud juhtraam* 25 Teemantlõikeketas* 26 Käepide (isoleeritud haardepind) *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi- kute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Andmed müra/vibratsiooni kohta Müra mõõdetud vastavalt standardile EN 60745. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 92 dB(A); müravõimsuse tase 103 dB(A). Mõõ- temääramatus K=3 dB. Kasutage kuulmiskaitsevahendeid! Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemää- ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745: Pinna lihvimine: a

lihvpaberiga lihvimine: a

Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemi- seks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu- tamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatak- se muudeks töödeks, kui kasutatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase olla siiski teistsugune. Sellest tingituna võib vibratsioon olla tööperioo- dil tervikuna tunduvalt suurem. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae- ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te- gelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor- raldus. Nurklihvmasin GWS ... 20-230

... H50 L.. ... H50 M.. Nimivõimsus W2000 2000 Väljundvõimsus W1250 1250 Nimipöörded min

max lihvketta läbimõõt mm 230 230 Spindli keere M 14 M 14 Spindli keerme max pikkus mm 25 25 Taaskäivitumiskaitse

Käivitusvoolupiiraja

Kaal EPTA-Procedure 01/2003 järgi – vibratsiooni summutava li- sakäepidemega – standardse lisakäepideme-

5,2 5,1 5,2 5,1 Kaitseaste /II /II Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasu- tusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.Kehtib vaid ilma käivitusvoolu piirajata elektriliste tööriistade puhul: Sis-selülitamine tekitab lühiajaliselt pinge kõikumist. Ebasoodsate võrgutin-gimuste korral võib tekkida häireid teiste seadmete töös. Häireid ei teki, kui vooluvõrgu näivtakistus on väiksem kui 0,25 oomi. OBJ_BUCH-1686-003.book Page 242 Wednesday, April 23, 2014 3:36 PMEesti | 243 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2011/65/EL, 2004/108/EÜ, 2006/42/EÜ. Tehniline toimik (2006/42/EÜ) saadaval: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaaž Kaitseseadiste paigaldus Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Märkus: Juhul kui lihvketas töötamise ajal murdub või kui ket- takaitse/elektrilise tööriista kinnitusseadised saavad viga, tu- leb elektriline tööriist toimetada kohe parandustöökotta, mil- le aadress on toodud punktis „Klienditeenindus ja müügijärg- ne nõustamine“. Kettakaitse lihvimiseks Asetage kettakaitse 5 spindlikaelale. Seadke kettakaitse 5 an- tud tööoperatsiooni jaoks sobivasse asendisse ja lukustage kettakaitse 5 lukustuskruviga 6. Reguleerige kettakaitse 5 nii, et sädemed ei lenda seadme kasutaja poole. Kettakaitse lõikamiseks Seotud lihvimistarvikutega lõikamisel kasutage alati kettakaitset lõikamiseks 13. Kivi lõikamisel tagage piisav tolmueemaldus. Lõikamiseks ette nähtud kettakaitse 13 paigaldatakse sama- moodi nagu lihvimiseks ette nähtud kettakaitse 5. Tolmu ärajuhtiva kattega varustatud juhtraam Tolmu ärajuhtiva kattega varustatud juhtraam 24 paigaldatak- se samamoodi nagu lihvimiseks ette nähtud kettakaitse 5. Lisakäepide Kasutage seadet alati koos lisakäepidemega 3. Kinnitage lisakäepide 3 sõltuvalt tööoperatsioonist seadme paremale või vasakule küljele. Käekaitse Kummist lihvtalla 20 või kaussharja/ketasharja/lamell- ketta kasutamisel paigaldage seadme külge alati käe- kaitse 18. Kinnitage käekaitse 18 lisakäepidemega 3. Lihvimistarvikute paigaldus Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Ärge puudutage lihv- ja kõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Puhastage spindel 4 ja kõik külgemonteeritavad osad. Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage spindlilukustusnupule 1, et spindlit lukustada. Spindlilukustusnupule vajutage üksnes siis, kui spindel seisab. Vastasel korral võib seade kahjustuda. Lihv-/lõikeketas Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt peab alusseibiga sobima. Ärge kasutage adaptereid ega ka- handusdetaile. Teemantlõikeketaste kasutamisel veenduge, et teemantlõike- kettal olev pöörlemissuunda tähistav nool ja seadme pöörle- missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad. Paigalduse järjekord on toodud jooniste leheküljel. Lihv-/lõikeketta kinnitamiseks keerake lahti kinnitusmutter 9 ja kinnitage ketas silmusvõtmega, vt punkti „Kiirkinnitusmutter“. Pärast lihvimistarviku paigaldamist ja enne seadme sisselülitamist kontrollige, kas lihvimistarvik on kor- rektselt paigaldatud ja saab vabalt pöörelda. Veendu- ge, et lihvimistarvik ei puutu kokku kettakaitsme ega teiste osadega. Alusseibis 7 paikneb tsentreerimisvõru ümber plastdetail (O-rõngas). Kui O- rõngas puudub või on kahjustatud, tuleb alusseib 7 enne töö jätkamist tin- gimata välja vahetada. Lamell-lihvketas Lamell-lihvkettaga töötades monteerige tööriista kül- ge alati käekaitse 18. Kummist lihvtald Kummist lihvtallaga 20 töötades monteerige tööriista külge alati käekaitse 18. Paigalduse järjekord on toodud jooniste leheküljel. Enne kummist lihvtalla 20 paigaldamist asetage 2 vaheseibi 19 lihvimisspindlile 4. Keerake külge ümar mutter 22 ja pingutage see silmusvõtme- ga kinni. Kausshari/ketashari Kaussharjaga või ketasharjaga töötades monteerige tööriista külge alati käekaitse 18. Paigalduse järjekord on toodud jooniste leheküljel. Kaussharja/ketasharja peab olema võimalik kruvida spindlile nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu seibi. Pingutage kausshari/ketashari lehtvõtmega kinni. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 243 Wednesday, April 23, 2014 3:36 PM244 | Eesti 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Lihvkauss Lihvkausiga töötades monteerige seadme külge spet- siaalne kaitse 15. Lihvkauss 16 peaks ulatuma üle kettakaitse 15 alati vaid nii palju, nagu see on konkreetseks tööks vajalik. Reguleerige kaitse 15 vastavasse asendisse. Paigalduse järjekord on toodud jooniste leheküljel. Keerake peale kinnitusmutter 9 ja pingutage see painutatud silmusvõtmega 17 kinni. Kiirkinnitusmutter Tarviku vahetamise hõlbustamiseks, ilma et peaksite kasuta- ma teisi tööriistu, võite kinnitusmutri 9 asemel kasutada kiir- kinnitusmutrit 11. Kiirkinnitusmutrit 11 tohib kasutada üksnes lihv- või lõikeketaste puhul. Kasutage ainult laitmatus korras olevat kahjustamata kiir- kinnitusmutrit 11. Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 11 tekstiga pool ei jääks vastu lihvketast; nool peab olema suunatud indeksmärgile 27. Spindli lukustamiseks vajuta- ge spindlilukustusnupule 1. Kiirkinnitusmutri pingutami- seks keerake lihvketast tuge- vasti päripäeva. Nõuetekohaselt kinnitatud, kahjustamata kiir- kinnitusmutri saate lahti, kui keerate rihveldatud rõngast käega vastupäeva. Kõvasti kinnioleva kiir- kinnitusmutri lahtikeerami- seks ei tohi kasutada tange, vaid ainult selleks ettenäh- tud mutrivõtit. Asetage võti kohale vastavalt joonisele. Lubatud lihvimistarvikud Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud lihvimistarvikuid. Kasutatud lihvimistarvikute lubatud pöörete arv [min

] või ringliikumiskiirus [m/s] peab järgmises tabelis toodud and- metele vähemalt vastama. Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud pöörete arvust või ringliikumiskiirusest. Seadme pea pööramine Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Seadme pead saab pöö- rata 90° kaupa. Nii saab lülitit (sisse/välja) viia konkreetse töö jaoks so- bivamasse asendisse, nt töötamisel spetsiaalse tolmu ärajuhtiva kattega varustatud juhtraamiga 24 või vasakukäeliste ka- sutajate puhul. Keerake 4 kruvi täiesti välja. Keerake seadme pea ettevaatli- kult ja korpusest eemaldamata uude asendisse. Keerake 4 kruvi uuesti kinni. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita- va toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahen- did). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtri- ga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehti- vatest eeskirjadest. Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida.

OBJ_BUCH-1686-003.book Page 244 Wednesday, April 23, 2014 3:36 PMEesti | 245 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Kasutus Seadme kasutuselevõtt Pöörake tähelepanu võrgupingele! Võrgupinge peab ühtima tööriista andmesildil märgitud pingega. And- mesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Kui seade saab toite generaatorilt, mis ei oma piisavalt võim- susreservi ja/või sobivat käivitusvoolupiirajaga varustatud pingeregulaatorit, võib seadme võimsus väheneda või seade sisselülitamisel ebaharilikult käituda. Pöörake palun tähelepanu kasutatud generaatori sobivusele, eelkõige võrgupinge ja – sageduse osas. Sisse-/väljalülitus Seadme sisselülitamiseks lükake lüliti (sisse/välja) 2 ette ja suruge see seejärel sisse. Et lukustada sissevajutatud lülitit (sisse/välja) 2, lükake lülitit (sisse/välja) 2 edasi ette. Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 2 või juhul, kui see on lukustatud, vajutage korraks lülitile (sisse/ välja) 2 ja vabastage see seejärel. Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. Ilm lukustuseta lüliti (mõnes kasutusriigis spetsiifiline mudel): Seadme sisselülitamiseks lükake lüliti (sisse/välja) 2 ette ja suruge see seejärel sisse. Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 2. Enne töölerakendamist kontrollige lihvimistarvikud üle. Lihvimistarvik peab olema nõuetekohaselt paigal- datud ja vabalt pöörlema. Prooviks laske seadmel töö- tada tühikäigul vähemalt üks minut. Ärge kasutage vi- gastatud, ebaühtlasi ega vibreerivaid tarvikuid. Vigas- tatud tarvikud võivad murduda ja põhjustada vigastusi. Taaskäivitumiskaitse (GWS 20-230 JH) Taaskäivitumiskaitse hoiab ära seadme kontrollimatu käivi- tumsie pärast voolukatkestust. Seadme töölerakendamiseks viige lüliti (sisse/välja) 2 välja- lülitatud asendisse ja lülitage seade uuesti sisse. Käivitusvoolupiiraja (GWS 20-230 JH) Elektrooniline käivitusvoolupiiraja piirab võimsust seadme sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega. Märkus: Kui seade töötab kohe pärast sisselülitamist maksi- maalpööretel, ei ole käivitusvoolupiiraja ja taaskäivituskaitse töökorras. Seade tuleb viivitamatult toimetada parandustöö- kotta, mille aadress on toodud punktis „Klienditeenindus ja müügijärgne nõustamine“. Tööjuhised Ettevaatust soonte lõikamisel kandvatesse seintesse, vt punkti „Staatikaalased juhised“. Kui tooriku omakaal ei taga kindlat paigalpüsimist, ka- sutage tooriku kinnitamiseks kinnitusvahendeid. Ärge rakendage seadmele nii suurt koormust, et see seiskub. Tarviku jahutamiseks laske seadmel pärast koormuse all töötamist töötada veel mõned minutid tühikäigul. Ärge puudutage lihv- ja kõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Ärge kasutage elektrilist tööriista ketaslõikuri rakises. Märkus: Kasutusvälisel ajal tõmmake pistik pistikupesast väl- ja. Kui pistik on pistikupesas ja vooluvõrgus on pinge, tarbib seade vähesel määral elektrienergiat. Lihvimine Ärge kunagi kasutage lõikekettaid lihvimiseks. 30° kuni 40° nurga all saavutate lihvimisel parima tulemuse. Juhtige seadet mõõduka survega edasi-tagasi. Nii ei muutu toorik liiga kuumaks, ei muuda värvi ega teki lõikejälgi. Lamell-lihvketas Lamell-lihvkettaga (lisatarvik) saab töödelda ka kumeraid pin- du ja profiile. Lamell-lihvketastel on tunduvalt pikem kasutusiga, väiksem müratase ja madalam lihvimistemperatuur kui tavalistel lihv- ketastel. Metalli lõikamine Seotud lihvimistarvikutega lõikamisel kasutage alati kettakaitset lõikamiseks 13. Lõikamisel töötage mõõduka, töödeldava materjaliga sobiva ettenihkega. Ärge rakendage lõikekettale survet, ärge kalluta- ge ega võngutage seda. Ärge pidurdage pöörlevat lõikeketast külgsurve avaldamise- ga. Ettenihke suund peab olema alati pöörlemis- suunale vastupidine. Vastasel korral tekib oht, et seade hüppab iseenesest lõikejoo- nest välja. Profiilide ja nelikanttorude lõikamist on kõige lihtsam alusta- da väikseima läbilõikega kohast. Kivi lõikamine Kivi lõikamisel tagage piisav tolmueemaldus. Kandke tolmukaitsemaski. Seadet tohib kasutada üksnes kuivlõikamiseks/kuiv- lihvimiseks. Kivi lõikamiseks on soovitav kasutada teemantlõikeketast. Tolmu ärajuhtiva kattega varustatud juhtraamiga 24 lõikami- sel peab tolmuimeja sobima kivitolmu imemiseks. Bosch pa- kub sobivaid tolmuimejaid. OBJ_BUCH-1686-003.book Page 245 Wednesday, April 23, 2014 3:36 PM246 | Latviešu 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Lülitage seade sisse ja asetage juhtraami esi- osaga vastu toorikut. Juhtige seadet mõõdu- ka, töödeldava materja- liga sobiva ettenihkega. Eriti kõvade materjalide, näiteks suure ränisisaldusega betoo- ni, lõikamisel võib esineda teemantlõikeketta ülekuumene- mist ja seeläbi kahjustumist. Sellest annab märku koos ketta- ga pöörlev nn „sädemete vöö“. Sellisel juhul katkestage lõikamine ja jahutage ketast veidi ae- ga tühikäigupööretel. Märgatavalt vähenenud lõikejõudlus ja nn „sädemete vöö“ ketta ümber annavad märku sellest, et teemantketas on muu- tunud nüriks. Tehes mõne lühikese lõike abrasiivses materja- lis (nt silikaattellises), saate ketta jälle teravaks. Staatikaalased juhised Soonte lõikamisel kandvatesse seintesse tuleb juhinduda standardi DIN 1053 1. osast või vastava riigi seadustest. Neid eeskirju tuleb tingimata järgida. Enne töö alustamist pi- dage nõu pädeva staatikaspetsialisti, arhitekti või töödejuha- tajaga. Hooldus ja teenindus Hooldus ja puhastus Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Äärmuslike töötingimuste korral kasutage võimaluse korral tolmuimejat. Puhastage sageli ventilatsioo- niavasid ja kasutage rikkevoolukaitselülitit. Äärmuslike töötingimuste korral võib seadmesse koguneda elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda. Hoidke ja käsitsege lisatarvikut hoolikalt. Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral vahetada Boschi elektriliste tööriistade volitatud parandus- töökojas. Klienditeenindus ja müügijärgne nõustamine Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi. Järelepärimiste esitamisel ja tagavaraosade tellimisel näida- ke kindlasti ära seadme andmesildil olev 10-kohaline toote- number. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonna- säästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes EL liikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroo- nikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasu- tuskõlbmatuks muutunud elektrilised töö- riistad eraldi kokku koguda ja kesk- konnasäästlikult korduskasutada või ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai iz- mantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstru- ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro- kabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtī- gā darba vietā un sliktā apgaismojumā var viegli notikt ne- laimes gadījums. Nelietojiet elektroinstrumentu eksplozīvu vai uguns- nedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Da
