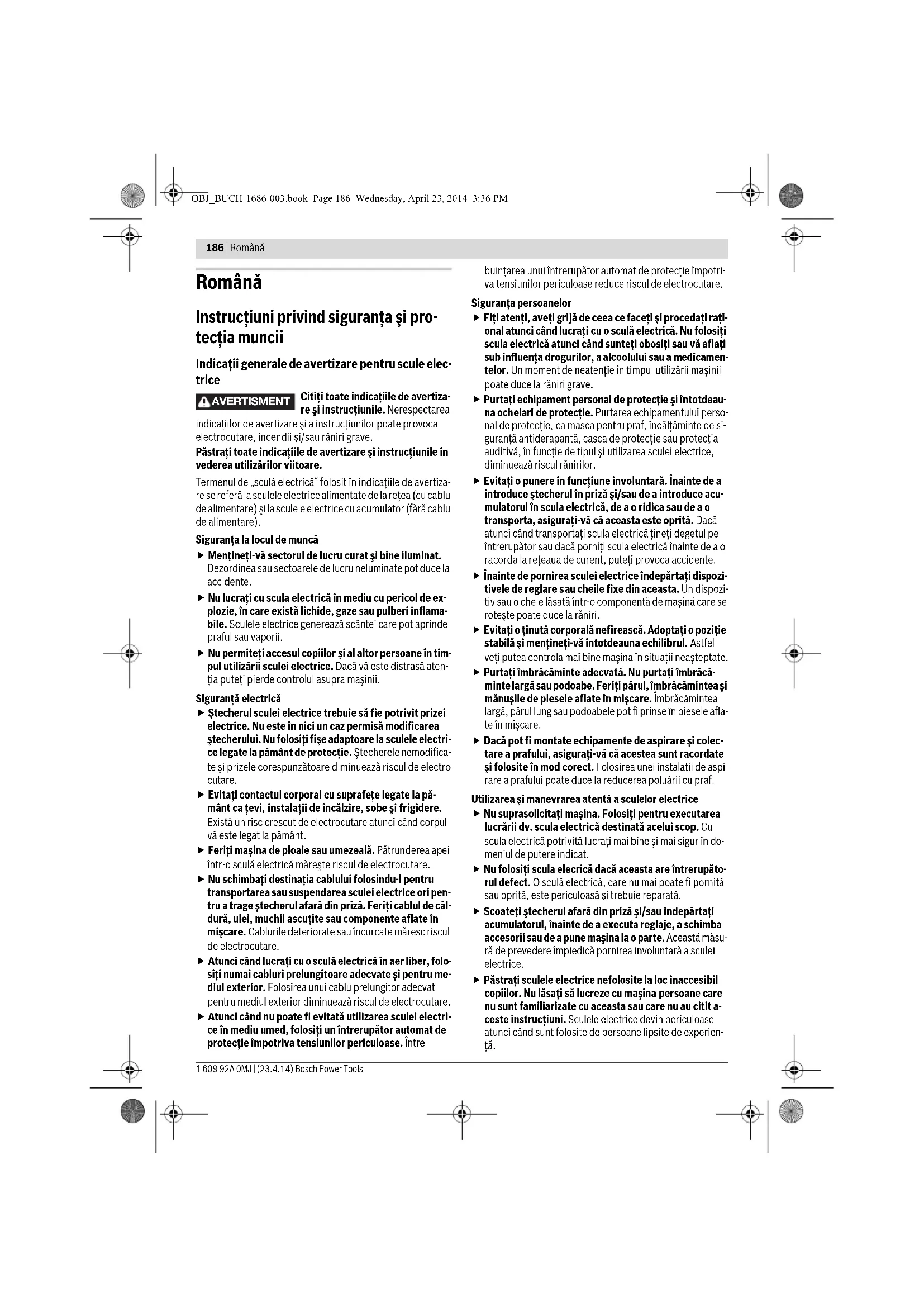

бөлек жиналып кәдеге жаратылуы қажет. Техникалық өзгерістер енгізу құқығы сақталады. OBJ_BUCH-1686-003.book Page 185 Wednesday, April 23, 2014 3:36 PM186 | Română 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Română Instrucţiuni privind siguranţa şi pro- tecţia muncii Indicaţii generale de avertizare pentru scule elec- trice Citiţi toate indicaţiile de avertiza- re şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertiza- re se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la pământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafe ţe legate la pă- mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electric ă. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tiv ele de reglare s au cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit a- ceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. AVERTISMENT OBJ_BUCH-1686-003.book Page 186 Wednesday, April 23, 2014 3:36 PMRomână | 187 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de speci

litate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni de siguranţă pentru polizoare unghiulare Indicaţii de avertizare comune pentru şlefuire, şlefuire cu hârtie abrazivă, lucrul cu perii de sârmă şi tăiere Această sculă electrică se va folosi ca polizor, maşină de şlefuit cu hârtie abrazivă, perie de sârmă şi maşină specială de retezat cu disc abraziv. Respectaţi toate avertismentele, instrucţiunile, reprezentările şi datele primite împreună cu scula electrică. În cazul în care nu veţi respecta următoarele instrucţiuni, se poate ajunge la electrocutare, incendii şi/sau răniri grave. Această sculă electrică nu este adecvată pentru lustru- ire. Utilizările care nu sunt recomandate pentru această sculă electrică pot cauza situaţii periculoase şi răniri. Nu folosiţi accesorii care nu sunt prevăzute şi recoman- date în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriul respectiv poa- te fi montat pe scula dumneavoastră electrică nu garantea- ză în niciun caz utilizarea lui sigură. Turaţia admisă a accesoriului trebuie să fie cel puţin e- gală cu turaţia maximă in dicată pe scula electrică. Un ac- cesoriu care se roteşte mai repede decât este admis, se poate rupe, iar bucăţile desprinse pot zbura în toate părţile. Diametrul exterior şi grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greşit di- mensionate nu pot fi protejate sau controlate în suficientă măsură. Accesoriile prevăzute cu inserţie filetată trebuie trebu- ie să se potrivească exact pe filetul arborelui de polizat. La accesoriile montate prin flanşe, diametrul găurii ac- cesoriului trebuie să se porivească cu diametrul de prindere al flanşei. Accesoriile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puter- nic şi pot duce la pierderea controlului. Nu folosiţi dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlaţi dacă dispozitivele de lucru ca discurile de şlefuit nu sunt sparte şi fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte to- cite, dacă periile de sârmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificaţi dacă nu s-a deteriorat sau folosiţi un dispozitiv de lucru nedeteriorat. După ce aţi contro- lat şi montat dispozitivul de lucru, ţineţi persoanele a- flate în preajmă în afara planului de rotaţie al dispoziti- vului de lucru şi l ăsaţi scula electrică să funcţio neze un minut la turaţia nominală. De cele mai multe ori, dispozi- tivele de lucru deteriorate se rup în această perioadă de probă. Purtaţi echipament personal de protecţie. Înfuncţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţi- e auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, a- părute în cursul diferitelor aplicaţii. Masca de protecţie îm- potriva prafului sau masca de protecţie a respiraţiei trebu- ie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pier- de auzul. Aveţi grijă ca celelalte persoane să păstreze o distanţă

gură fa ţă de sectorul dumneavoastră de lucru. Orici- ne pătrunde în sectorul de lucru trebuie să poarte echi- pament personal de protecţie. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru. Prindeţi scula electrică numai de mânerele izolate atunci când executaţi lucrări pe parcursul cărora dispo- zitivul de lucru poate nimeri conductori electrici as- cunşi sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi compo- nentele metalice ale sculei electrice şi duce la electrocutra- re. Ţineţi cablul de alimentare departe de accesoriile care se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau braţul dumneavoastră poate nimeri sub accesoriul care se roteş- te. Nu puneţi niciodată jos scula electrică înainte ca acce- soriul să se fi oprit complet. Accesoriul care se roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice. Nu lăsaţi scula electrică să funcţioneze în timp ce o transportaţi. În urma unui contact accidental cu acceso- riul care se roteşte, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră. Curăţaţi regulat fantele de aerisire ale sculei dumnea- voastră electrice. Ventilatorul motorului atrage praf în

rcasă iar acumularea puternică de pulberi metalice poa- te provoca pericole electrice. OBJ_BUCH-1686-003.book Page 187 Wednesday, April 23, 2014 3:36 PM188 | Română 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Nu folosiţi scula electrică în apropierea materialelor in- flamabile. Scânteile pot duce la aprinderea acestor mate- riale. Nu folosiţi accesorii care necesită agenţi de răcire li- chizi. Folosirea apei sau a altor agenţi de răcire lichizi poa- te duce la electrocutare. Recul şi avertismente corespunzătoare Reculul este reacţia bruscă apărută la agăţarea sau bloca- rea unui accesoriu care se roteşte, cum ar fi un disc de şle- fuit, un disc abraziv, o perie de sârmă, etc. Agăţarea sau blocarea duce la oprirea bruscă a accesoriului care se ro- teşte. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcţiei de rotaţie a accesoriului. Dacă, de exemplu, un disc de şlefuit se agaţă sau se blo- chează în piesa de lucru, marginea discului de şlefuit care penetrează direct piesa de lucru se poate agăţa în aceasta şi duce astfel la smulgerea discului de şlefuit sau poate pro- voca recul. Discul de şlefuit se va deplasa către operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În această situaţie discurile de şlefuit se pot chiar rupe. Un recul este consecinţa utilizării greşite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preven- tive adecvate, precum cele descrise în continuare. Ţineţi bine scula electrică şi aduceţi-vă corpul şi braţe- le într-o poziţie în care să puteţi controla forţele de re- cul. Folosiţi întotdeauna un mâner suplimentar, în caz că acesta există , pentru a avea un control maxim asu-

a fo rţelor de recul sau a momentelor de reacţie la tu- raţii înalte. Operatorul poate stăpâni forţele de recul şi de reacţie prin măsuri preventive adecvate. Nu apropiaţi niciodată mâna de accesoriile aflate în mişcare de rotaţie. În caz de recul accesoriul se poate de- plasa peste mâna dumneavoastră. Evitaţi să staţionaţi cu corpul în zona de mişcare a scu- lei electrice în caz de recul. Reculul proiectează scula electrică într-o direcţie opusă mişcării discului de şlefuit din punctul de blocare. Lucraţi extrem de atent în zona colţurilor, muchiilor as- cuţite, etc. Împiedicaţi ricoşarea accesoriului de pe piesa de lucru şi blocarea acestuia. Accesoriul aflat în mişcare de rotaţie are tendinţa să se blocheze în colţuri, pe muchii ascuţite sau când ricoşează în urma izbirii. Aceasta duce la pierderea controlului sau la recul. Nu folosiţi pânze de ferăstrău pentru lemn sau pânze dinţate. Asemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electri- ce. Avertismente speciale privind şlefuirea şi tăierea Folosiţi numai corpuri abrazive admise pentru scula dumneavoastră electrică şi o apărătoare de protecţie

evăzută p entru aceste corpuri abrazive. Corpurile ab- razive care nu sunt prevăzute pentru această sculă electri- că nu pot fi acoperite şi protejate suficient, fiind nesigure. Discurile de şelfuire cu degajare trebuie astfel montate încât suprafaţa lor de şlefuire să nu depăşească planul marginii apărătoarei de protecţie. Un disc de şlefuire montat necorespunzător, care depăşeşte planul apărătoa- rei de protecţie, nu poate fi acoperit suficient. Apărătoarea de protecţie trebuie să fie bine montată pe scula electrică şi, pentru un maxim de siguranţă, să fie astfel reglată încât numai o o porţiune infimă din corpul abraziv să rămână neacoperită în partea dinspre operator. Apărătoarea de protecţie are rolul de a proteja operatorul de fragmentele desprinse din corpul abraziv, de contactul cu acesta cât şi scânteile degajate, care i-ar pu- tea aprinde îmbrăcămintea. Corpurile abrazive trebuie folosite numai pentru posi- bilităţile de utilizare recomandate. De exemplu: nu şle- fuiţi cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forţe laterale asupra acestui corp abraziv poate duce la ruperea sa. Folosiţi întotdeauna flanşe de prindere nedeteriorate având dimensiuni şi forme corespunz ătoa rte discului de şlef uit ales de dumneavoastră. Flanşele adecvate sprijină discul de şlefuit diminuând astfel pericolul ruperii acestuia. Flanşele pentru discuri de tăiere pot fi diferite fa- ţă de flanşele pentru alte discuri de şlefuit. Nu întrebuinţaţi discuri de şlefuit uzate provenind de la scule electrice mai mari. Discurile de şlefuit pentru scule- le electrice mai mari nu sunt concepute pentru turaţiile mai ridicate ale sculelor electrice mai mici şi se pot rupe. Alte avertismente speciale privind tăierea Evitaţi blocarea discului de tăiere sau o apăsare prea puternică. Nu executaţi tăieri exagerat de adânci. O su- praîncărcare a discului de tăiere măreşte solicitarea aces- tuia şi tendinţa sa de a devia, de a se răsuci în piesa de lucru sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii corpului abraziv. Evitaţi zona din faţa şi din spatele discului de tăiere ca- re se roteşte. Dacă deplasaţi discul de tăiere în piesa de lucru în direcţie opusă dumneavoastră, în caz de recul, scu- la electrică împreună cu discul care se roteşte pot fi proiec- tate direct spre dumneavoastră. Dacă discul de tăiere se blochează sau dacă întrerupeţi lucrul, deconectaţi scula electrică şi nu o mişcaţi până când discul se opreşte complet. Nu încercaţi niciodată să extrageţi discul de tăiere din tăietură, altfel se poate produce un recul. Stabili ţi şi îndepă rtaţi cauza blocă rii discului. Nu reporniţi niciodată scula electrică cât timp aceasta se mai află încă în piesa de lucru. Lăsaţi discul de tăiere să atingă turaţia nominală şi numai după aceea continu- aţi să tăiaţi cu precauţie. În caz contrar discul se poate agăţa, sări afară din piesa de lucru sau provoca recul. Sprijiniţi plăcile sau piesele de lucru mari pentru a dimi- nua riscul reculului cauzat de blocarea discului de tăie- re. Piesele mari se pot încovoia sub propria greutate. De a- ceea, piesa de lucru trebuie sprijinită pe ambele părţi, atât în apropierea liniei de tăiere cât şi pe margine. OBJ_BUCH-1686-003.book Page 188 Wednesday, April 23, 2014 3:36 PMRomână | 189 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Fiţi extrem de atenţi în cazul „tăierii de cavităţi“ în pe- reţi deja existenţi sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cau- za recul dacă nimereşte în conducte de gaz sau de apă, conductori electrici sau alte obiecte. Avertismente speciale privind şlefuirea cu hârtie abrazivă Nu întrebuinţaţi foi abrazive supradimensionate ci res- pectaţi indicaţiile fabricantului privitoare la dimensiu- nile foilor abrazive. Foile abrazive care depăşesc margini- le discului abraziv, pot cauza răniri precum şi agăţarea, ru- perea foilor abrazive, sau pot duce la recul. Avertismente speciale privind lucrul cu periile de sârmă Ţineţi seama de faptul că peria de sârmă pierde bucăţi de sârmă chiar în timpul utilizării obişnuite. Nu supra- solicitaţi firele de sârmă printr-o apăsare prea puterni- că. Bucăţile de sârmă desprinse pot pătrunde cu uşurinţă prin îmbrăcămintea subţire şi/sau în piele. Dacă se recomandă o apărătoare de protecţie, împiedi- caţi contactul dintre apărătoarea de protecţie şi peria de sârmă. Discurile-perie şi periile-oală îşi pot mări diame-

ul sub acţiunea presiunii de apăsare şi a forţelor cenrifu- ge. Avertismente suplimentare Purtaţi ochelari de protecţie. Folosiţi detectoare adecvate pentru a localiza conduc- te de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conduc- torii electrici poate duce la incendiu şi electrocutare. Dete- riorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materi- ale sau poate duce la electrocutare. Atunci când alimentarea cu energie electrică ete între- ruptă, de exemplu în cazul unei pene de curent, deblo- caţi întrerupătorul pornit/oprit şi aduceţi-l în poziţia oprit sau scoateţi ştecherul afară din priza de curent. Astfel va fi împiedicată repornirea necontrolată a sculei electrice. Nu atingeţi discurile de şlefuire şi de tăiere înainte ca acestea să se fi răcit. Discurile se încălzesc foarte puter- nic în timpul lucrului. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Descrierea produsului şi a performan- ţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula electrică este destinată tăierii, degroşării şi perierii materialelor metalice şi a pietrei fără a se utiliza apă. Pentru tăierea cu materiale abrazive aglomerate trebuie să se folosească o apărătoare de protecţie specială pentru tăiere. La tăierea pietrei trebuie să se asigure aspirarea corespunză- toare a prafului. Echipată cu dispozitivele de şlefuire admise, scula electrică poate fi folosită pentru şlefuire cu hârtie abrazivă. Elemente componente Numerotarea elementelor componente se referă la schiţa sculei electrice de pe pagina grafică. 1 Tastă de blocare ax 2 Întrerupător pornit/oprit 3 Mâner suplimentar (suprafaţă de prindere izolată) 4 Arbore de polizat 5 Apărătoare de protecţie pentru şlefuire 6 Şurub de fixare pentru apărătoarea de protecţie 7 Flanşă de prindere pentru garnitura inelară 8 Disc de şlefuire* 9 Piuliţă de strângere 10 Cheie de şplinturi pentru piuliţe de strângere* 11 Piuliţă de strângere rapidă * 12 Disc-oală cu carburi metalice* 13 Apărătoare de protecţie pentru tăiere* 14 Disc de tăiere* 15 Apărătoare de protecţie pentru oala de şlefuit* 16 Oală de şlefuit* 17 Cheie cotită pentru şplinturi pentru oala de şlefuit* 18 Apărătoare de mână* 19 Şaibe de distanţare* 20 Disc abraziv din cauciuc* 21 Foaie abrazivă* 22 Piuliţă rotundă* 23 Perie-oală* 24 Apărătoare de aspirare pentru tăierea cu sanie de ghidare * 25 Disc diamantat* 26 Mâner (suprafaţă de prindere izolată) *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. OBJ_BUCH-1686-003.book Page 189 Wednesday, April 23, 2014 3:36 PM190 | Română 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Date tehnice Informaţie privind zgomotul/vibraţiile Valorile măsurate pentru zgomot au fost determinate conform EN 60745. Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 92 dB(A); nivel putere so- noră 103 dB(A). Incertitudine K=3 dB. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745: Şlefuire plană (degroşare): a

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu acce- sorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica con- siderabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ este în conformitate cu următoarele standarde şi documente normative: EN 60745 conform pre- vederilor Directivelor 2011/65/UE, 2004/108/CE, 2006/42/CE. Documentaţie tehnică (2006/42/CE) la: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montare Montarea echipamentelor de protecţie Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Indicaţie: După ruperea discului de şlefuit în timpul funcţio- nării sculei electrice sau în cazul deteriorării dispozitivelor de prindere de pe apărătoarea de protecţie/scula electrică, a- ceasta din urmă trebuie trimisă neîntârziat la centrul de asis- tenţă tehnică post-vânzări, adresele vezi paragraful „Asisten- ţă clienţi şi consultanţă privind utilizarea“. Apărătoare de protecţie pentru şlefuire Puneţi apărătoarea de protecţie 5 pe gulerul axului. Potriviţi poziţia apărătorii de protecţie 5 în funcţie de cerinţele proce- sului de lucru şi blocaţi apărătoarea de protecţie 5 cu şurubul de fixare 6. Reglaţi astfel apărătoarea de protecţie 5, încât aceasta să împiedice zborul scânteilor în direcţia operatorului. Apărătoare de protecţie pentru tăiere La tăierea cu materiale abrazive aglomerate folosiţi în- totdeauna apărătoarea de p rotecţie pentru tăiere 13. La tăierea pietrei asiguraţi aspirarea corespunzătoare a prafului. Apărătoarea de protecţie pentru tăiere 13 se montează la fel ca apărătoarea de protecţie pentru şlefuire 5. Polizor unghiular GWS ... 20-230

Număr de identificare

... H50 L.. ... H50 M.. Putere nominală W2000 2000 Putere debitată W1250 1250 Turaţie nominală rot./min 6600 6600 Diametru max. disc de şlefuit mm 230 230 Filet arbore de polizat M 14 M 14 Lungime maximă filet arbore de polizat mm 25 25 Protecţie la repornire

Limitarea curentului de pornire

5,2 5,1 5,2 5,1 Clasa de protecţie /II /II Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anu- mitor ţări, aceste speificaţii pot varia. Numai pentru sculele electrice care nu sunt prevăzute cu limitarea cu- rentului de pornire: Procedurile de conectare generează căderi de ten- siune de scurtă durată. În cazul reţelelor slabe este posibilă afectarea celorlalte aparate şi echipamente racordate la acestea. La impedanţe de reţea mai mici de 0,25 ohmi nu sunt de aşteptat deranjamente. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 190 Wednesday, April 23, 2014 3:36 PMRomână | 191 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Apărătoare de aspirare cu sanie de ghidare Apărătoarea de aspirare pentru tăierea cu sanie de gihidare 24 se montează la fel ca apărătoarea de protecţie pentru şle- fuire 5. Mâner suplimentar Folosiţi scula electrică numai împreună cu mânerul su- plimentar 3. Înşurubaţi mânerul suplimentar 3 în funcţie de modul de lu- cru, în partea stângă sau dreaptă a capului angrenajului. Apărătoare de mână Pentru lucrul cu discul abraziv din cauciuc 20 sau cu pe- ria-oală/discul-perie/discul de şlefuit în evantai mon- taţi întotdeauna apărătoarea de mână 18. Fixaţi apărătoarea de mână 18 cu mânerul suplimentar 3. Montarea accesoriilor Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Nu atingeţi discurile de şlefuire şi de tăiere înainte ca acestea să se fi răcit. Discurile se încălzesc foarte puter- nic în timpul lucrului. Curăţaţi arborele de polizat 4 şi toate componentele ce ur- mează fi montate. Pentru fixarea şi desprinderea accesoriilor, apăsaţi tasta de blocare a arborelui 1 pentru a imobiliza arborele de polizat. Acţionaţi tasta de blocare a arborelui numai atunci când arborele de polizat se află în repaus. Altfel scula electrică se poate deteriora. Disc de şlefuit/disc de tăiere Respectaţi dimensiunile dispozitivelor de şlefuit. Diametrul găurii trebuie să se potrivească cu flanşa de prindere. Nu folo- siţi adaptoare sau reductoare. În cazul utilizării discurilor diamantate aveţi grijă ca săgeata indicatoare a direcţiei de rotaţie de pe discul diamantat şi di- recţia de rotaţie a sculei electrice (vezi săgeata indicatoare a direcţiei de rotaţie de pe capul angrenajului) să coincidă. Ordinea operaţiilor de montaj este expusă la pagina grafică. Pentru fixarea discului de şlefuire/de tăiere înşurubaţi piuliţa de strângere 9 şi fixaţi-o cu cheia pentru şplinturi, vezi para- graful „Piuliţa de strângere rapidă“. După montarea dispozitivului de şlefuit verificaţi, după pornirea sculei electrice, dacă dispozitivul de şlefuit este montat corect şi dacă se poate roti liber. Asiguraţi- vă că dispozitivul de şlefuit nu se freacă de apărătoarea de protecţie sau de alte piese. În flanşa de prindere 7, în jurul gulerului de centrare este montată o piesă din plastic (garnitură inelară). În cazul în care garnitura inelară lipseşte sau este deteriorată, flanşa de prindere 7 trebuie neapărat înlocuită înainte de re- utilizare. Disc de şlefuit în evantai Pentru a lucra cu discul de şlefuit în evantai montaţi în- totdeauna mai întâi apărătoarea de mână 18. Disc abraziv Pentru a lucra cu discul abraziv 20 montaţi întotdeauna mai întâi apărătoarea de mână 18. Ordinea operaţiilor de montaj este expusă la pagina grafică. Înaintea montării discului abraziv 20 puneţi mai întâi cele 2 şaibe de distanţare 19 pe arborele de polizat 4. Înşurubaţi piuliţa rotundă 22 şi strângeţi-o cu cheia pentru şplinturi. Perie-oală/disc-perie Înainte de a lucra cu peria-oală sau cu discul-perie mon- taţi întotdeauna apărătoarea de mână 18. Ordinea operaţiilor de montaj este expusă la pagina grafică. Peria-oală/discul-perie trebuie să se poată înşuruba într-atât pe arborele de polizat, încât să se rezeme strâns pe flanşa ar- borelui de polizat de la capătul filetului arborelui de polizat. Strângeţi bine peria-oală/discul-perie cu o cheie fixă. Oală de şlefuit Pentru a lucra cu oala de şlefuit montaţi apărătoarea de protecţie specială 15. Oala de şlefuit 16 ar trebui să iasă afară de sub apărătoarea de protecţie 15 numai atât cât este absolut necesar pentru fieca- re caz de prelurare în parte. Reglaţi poziţia apărătoarei de pro- tecţie 15 la cota respectivă. Ordinea operaţiilor de montaj este expusă la pagina grafică. Înşurubaţi piuliţa de strângere 9 şi strângeţi-o bine cu cheia cotită pentru şplinturi 17. Piuliţa de strângere rapidă Pentru înlocuirea simplă a accesoriilor fără a utiliza alte unel- te, puteţi folosi în locul piuliţei de strângere 9 piuliţa de strân- gere rapidă 11. Piuliţa de strângere rapidă 11 se va folosi numai pentru discuri de şlefuire sau pentru discuri de tăiere. Folosiţi numai o piuliţă de strângere rapidă 11 impecabilă, nedeteriorată. Aveţi grijă la înşurubare, ca partea inscripţionată a piuliţei de strângere rapidă 11 să nu fie îndreptată spre discul de şlefuit; săgeata trebuie să arate spre marcajul indicator 27. Apăsaţi tasta de blocare a ar- borelui 1 pentru a fixa arbore- le de polizat. Pentru a fixa bi- ne piuliţa de strângere rapi- dă, rotiţi puternic discul de şlefuit în sensul mişcării ace- lor de ceasornic.

OBJ_BUCH-1686-003.book Page 191 Wednesday, April 23, 2014 3:36 PM192 | Română 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Puteţi slăbi o piuliţă de strân- gere rapidă fixată corespun- zător, nedeteriorată, rotind cu mâna, în sens contrar miş- cării acelor de ceasornic, ine- lul zimţat. Nu slăbiţi niciodată cu cleş- tele o piuliţă înţepenită, ci folosiţi cheia pentru şplin- turi. Puneţi cheia pentru şplinturi conform figurii. Dispozitive de şlefuit admise Puteţi folosi toate dispozitivele de şlefuit menţionate în pre- zentele instrucţiuni de folosire. Turaţia admisă [rot./min] resp. viteza periferică [m/s] a dis- pozitivelor de şlefuit utilizate trebuie să fie cel puţin egale cu valorile din tabelul următor. De aceea, ţineţi seama de turaţia resp. viteza periferică ad- misă, menţionată pe eticheta dispozitivului de şlefuit. Rotirea capului angrenajului Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Puteţi roti capul angrena- jului în paşi de 90°. În acest mod, întrerupătorul pornit/oprit va putea fi adus într-o poziţie mai avantajoasă de manevra- re în situaţii speciale de lucru, de exemplu, pentru lucrările de tăiere cu apă- rătoarea de aspirare şi sa- nia de ghidare 24 sau pentru stângaci. Deşurubaţi complet cele 4 şuruburi. Basculaţi atent capul an- grenajului şi fără a demonta carcasa pentru a-l aduce în noua poziţe. Strângeţi din nou bine cele 4 şuruburi. Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, mine- rale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm com- binaţie cu materiale de adaos utilizate la prelucrarea lem- nului (cromat, substanţe de protecţie a lemnului). Materia- lele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Funcţionare Punere în funcţiune Atenţie la tensiunea reţelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plă- cuţa indicatoare a tipului sculei electrice. Sculele elec- trice inscripţionate cu 230 V pot funcţiona şi racordate la 220 V. În cazul alimentării sculei electrice de la generatoare mobile de curent electric, care nu dispun de suficiente rezerve de pu- tere, respectiv de o reglare corespunzătoare a tensiunii cu amplificarea curentului de pornire, sunt posibile pierderi de putere sau un comportament anormal la conectare. Vă rugăm să vă asiguraţi că generatorul de curent utilizat de dumneavoastră este adecvat pentru alimentarea acestei scu- le electrice. Pornire/oprire Pentru punerea în funcţiune a sculei electrice împingeţi îna- inte întrerupătorul pornit/oprit 2 şi apoi apăsaţi-l. Pentru fixarea întrerupătorului pornit/oprit 2 în poziţie apă- sată, împingeţi şi mai mult înainte întrerupătorul pornit/oprit

Pentru oprirea sculei electrice eliberaţi întrerupătorul pornit/ oprit 2 respectiv, dacă acesta este blocat în poziţia pornit, a- păsaţi scurt întrerupătorul pornit/oprit 2 şi apoi eliberaţi-l din nou. Pentru a economisi energie, ţineţi scula electrică pornită nu- mai atunci când o folosiţi. max. [mm] [mm] D b d [rot./min] [m/s]

OBJ_BUCH-1686-003.book Page 192 Wednesday, April 23, 2014 3:36 PMRomână | 193 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Model de întrerupător fără dispozitiv de blocare (specific anumitor ţări): Pentru punerea în funcţiune a sculei electrice împingeţi îna- inte întrerupătorul pornit/oprit 2 şi apoi apăsaţi-l. Pentru oprirea sculei electrice eliberaţi întrerupătorul por- nit/oprit 2. Verificaţi dispozitivele de şlefuit înainte de a le utiliza. Dispozitivul de şlefuit trebuie să fie montat impecabil şi să se poată roti liber. Executaţi o probă de funcţiona- re fără sarcină de cel puţin 1 minut. Nu întrebuinţaţi dispozitive de şlefuit deteriorate, deformate sau care vibrează. Dispozitivele de şlefuit deteriorate se pot rupe şi cauza răniri. Protecţie la repornire (GWS 20-230 JH) Protecţia la repornire împiedică pornirea necontrolată a scu- lei electrice după o întrerupere a alimentării cu curent elec- tric. Pentru repunerea în funcţiune a sculei electrice aduceţi în- trerupătorul pornit/oprit 2 în poziţia oprit şi reporniţi scula electrică. Limitarea curentului de pornire (GWS 20-230 JH) Limitatorul electronic al curentului de pornire limitează pute- rea în momentul conectării sculei electrice, făcând posibilă exploatarea acesteia prin racordare la un circuit electric pro- tejat de o siguranţă de 16 A. Indicaţie: Dacă imediat după conectare scula electrică func- ţionează la turaţia

aximă, înseamnă că dispozitivul de limita- re a curentului de pornire şi protecţia la repornire s-a defec- tat. Scula electrică trebuie trimisă neîntârziat la un centru de asistenţă service, adresele vezi paragraful „Asistenţă clienţi şi consultanţă privind utilizarea“. Instrucţiuni de lucru Fiţi precauţi atunci când tăiaţi pereţii portanţi, vezi pa- ragraful „Indicaţii privind statica“. Fixaţi piesa de lucru cu dispozitive de prindere în măsu- ra în care stabilitatea acesteia nu este asigurată de pro- pria sa greutate. Nu suprasolicitaţi scula electrică într-atât încât aceasta să se oprească singură din funcţionare. După o solicitare puternică lăsaţi scula electrică să meargă în gol încă câteva minute, pentru ca accesoriul utilizat să se răcească. Nu atingeţi discurile de şlefuire şi de tăiere înainte ca acestea să se fi răcit. Discurile se încălzesc foarte puter- nic în timpul lucrului. Nu folosiţi scula electrică împreună cu un suport pentru maşini de retezat cu disc abraziv. Indicaţie: În caz de nefolosire scoateţi ştecherul afară din pri- ză. Dacă ştecherul este introdus în priză şi curentul electric nu este întrerupt, chiar dacă este oprită, scula electrică înregis- trează totuşi un mic consum de energie electrică. Degroşare Nu întreb uinţaţi nic iodată discuri de tăiere pentru de- groşare. Cu un unghi de atac între 30° şi 40° veţi obţine cele mai bune rezultate la degroşare. Deplasaţi înainte şi înapoi scula electri- că apăsând-o moderat. În acest mod piesa de lucru nu se va în- călzi prea tare, nu-şi va modifica culoarea şi nu va prezenta crestături. Disc de şlefuit în evantai Cu discul de şlefuit în evantai (accesoriu) puteţi prelucra şi su- prafeţe curbate şi profiluri. Discurile de şlefuit în evantai au o durată de viaţă considerabil mai îndelungată, niveluri mai reduse de zgomot şi dezvoltă temperaturi mai reduse la şlefuire decât discurile de şlefuit uzuale. Tăierea metalului La tăierea cu materiale abrazive aglomerate folosiţi în- totdeauna apărătoarea de protecţie pentru tăiere 13. La tăiere, lucraţi cu avans moderat, adaptat la structura mate- rialului de prelucrat. Nu apăsaţi discul de tăiere, nu-l înclinaţi greşit sau nu-l răsuciţi. Nu frânaţi prin contrapresare laterală discurile de tăiere care se mai mişcă încă din inerţie, după oprirea sculei electrice. Scula electrică trebuie întotdeauna condusă în contrasens. Altfel există pericolul ca aceasta să fie împinsă necontrolat afară din tăietură. La tăierea profilurilor şi a ţevilor cu secţiune pătrată începeţi cel mai bine tăierea din locul cu secţiunea cea mai mică. Tăierea pietrei La tăierea pietrei asiguraţi aspirarea corespunzătoare a prafului. Purta ţi ma scă de pr otecţie împotriva prafului. Scula electrică poate fi folosită numai pentru tăierea uscată/şlefuirea uscată a pietrei. Pentru tăirea pietrei folosiţi cel mai bine un disc diamantat. În cazul utilizării apărătoarei de aspirare la tăerea cu sania de ghidare 24 aspiratorul de praf folosit trebuie să fie autorizat pentru aspirarea prafului de piatră. Bosch oferă aspiratoare de praf adecvate. OBJ_BUCH-1686-003.book Page 193 Wednesday, April 23, 2014 3:36 PM194 | Български 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Porniţi scula electrică şi puneţi-o cu partea ante- rioară a saniei de ghida- re pe piesa de lucru. Îm- pingeţi scula electrică cu avans moderat, adaptat materialului de prelu- crat. La tăierea materialelor foarte dure, de ex. beton cu un conţi- nut ridicat de pietriş, discul diamantat se poate încălzi exce- siv, prin aceasta deteriorându-se. Un indiciu clar în acest sens pot fi scânteile din jurul discului dimantat. Întrerupeţi în acest caz procesul de tăiere şi lăsaţi discul dia- mantat să se rotească scurt timp în gol, la turaţia maximă, pentru ca acesta să se răcească. Un progres de lucru în scădere vizibilă şi scânteile care-l în- conjoară indică faptul că discul diamantat s-a tocit. Îl puteţi re- ascuţi executând tăieri scurte în material abraziv, de ex. gre- sie calcaroasă. Indicaţii privind statica Tăierile executate în pereţii portanţi cad sub incidenţa stan- dardului DIN 1053 partea 1-a sau a reglementărilor specifice fiecărei ţări. Aceste prescripţii trebuie neapărat respectate. Înainte de a începe lucrul consultaţi specialistul în statica clădirilor, arhi- tectul competent sau conducerea şantierului care răspunde de lucrare. Întreţinere şi service Întreţinere şi curăţare Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. În cazul unor condiţii extreme de lucru, pe cât posibil, folosiţi întotdeauna o instalaţie de aspirare. Suflaţi frecvent fantele de aerisire şi conectaţi în serie un în- trerupător de protecţie la curenţi reziduali (FI). În cazul prelucrării metalelor în interiorul sculei electrice se poate depune praf bun conducător electric. Izolaţia de protecţie a sculei electrice poate fi afectată. Depozitaţi şi întreţineţi cu grijă accesoriile. Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranţei exploatării, această ope- raţie se va executa de către Bosch sau de către un centru au- torizat de asistenţă tehnică post-vânzări pentru scule electri- ce Bosch. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei elec- trice. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţiona- te către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind maşinile şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică. Sub rezerva modificărilor.
