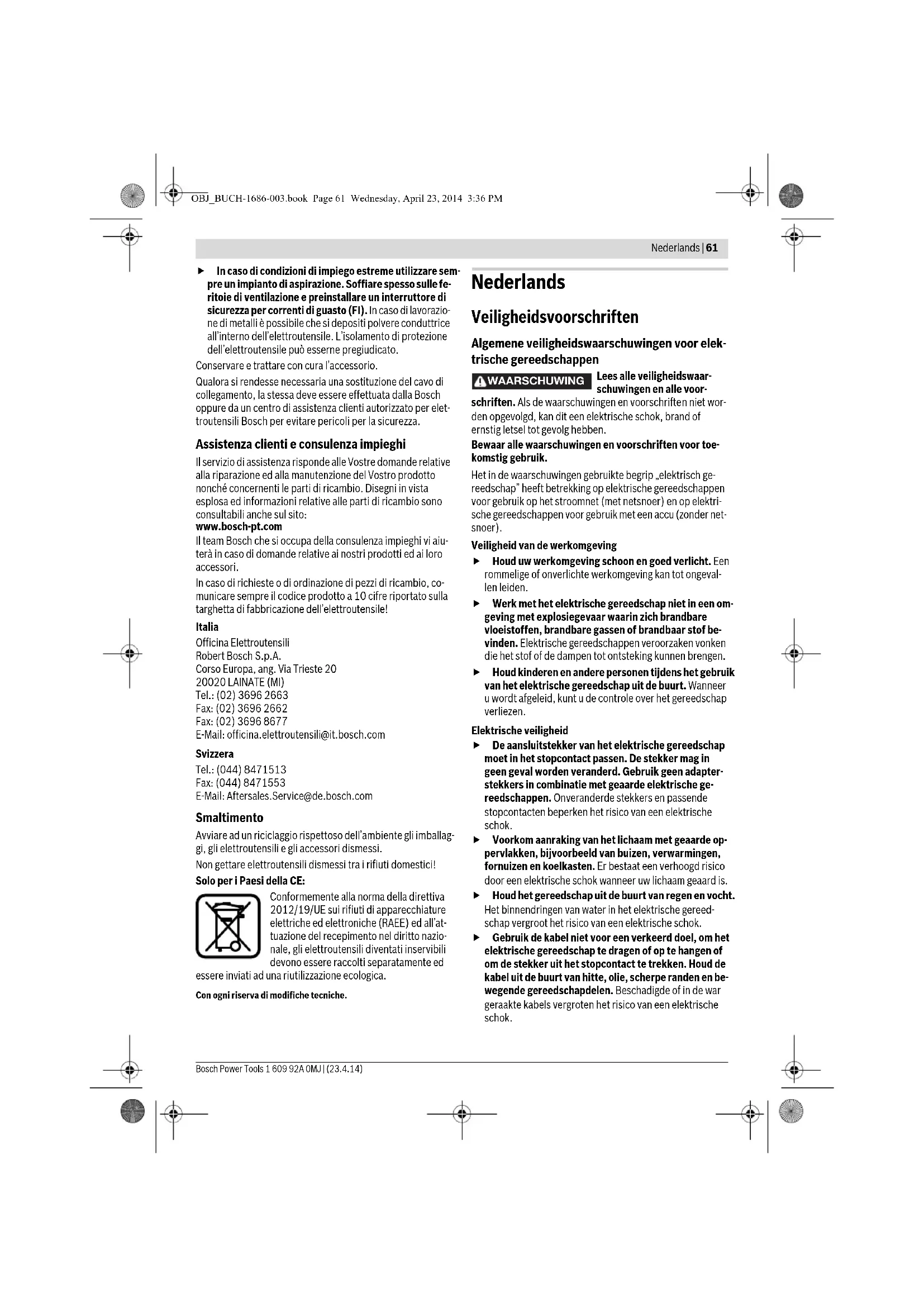

le, l’architetto oppure la direzione responsabile dei lavori. Manutenzione ed assistenza Manutenzione e pulizia Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ven- tilazione. OBJ_BUCH-1686-003.book Page 60 Wednesday, April 23, 2014 3:36 PMNederlands | 61 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) In caso di condizioni di impiego estreme utilizzare sem- pre un impianto di aspirazione. Soffiare spesso sulle fe- ritoie di ventilazione e preinstallare un interruttore di sicurezza per correnti di guasto (FI). In caso di lavorazio- ne di metalli è possibile che si depositi polvere conduttrice all’interno dell’elettroutensile. L’isolamento di protezione dell’elettroutensile può esserne pregiudicato. Conservare e trattare con cura l’accessorio. Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dalla Bosch oppure da un centro di assistenza clienti autorizzato per elet- troutensili Bosch per evitare pericoli per la sicurezza. Assistenza clienti e consulenza impieghi Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team Bosch che si occupa della consulenza impieghi vi aiu- terà in caso di domande relative ai nostri prodotti ed ai loro accessori. In caso di richieste o di ordinazione di pezzi di ricambio, co- municare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag- gi, gli elettroutensili e gli accessori dismessi. Non gettare elettroutensili dismessi tra i rifiuti domestici! Solo per i Paesi della CE: Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’at- tuazione del recepimento nel diritto nazio- nale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. Nederlands Veiligheidsvoorschriften Algemene veiligheidswaarschuwingen voor elek- trische gereedschappen Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet wor- den opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toe- komstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch ge- reedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri- sche gereedschappen voor gebruik met een accu (zonder net- snoer). Veiligheid van de werkomgeving Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden. Werk met het elektrische gereedschap niet in een om- geving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapter- stekkers in combinatie met geaarde elektrische ge- reedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde op- pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed- schap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en be- wegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. WAARSCHUWING OBJ_BUCH-1686-003.book Page 61 Wednesday, April 23, 2014 3:36 PM62 | Nederlands 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aard- lekschakelaar te gebruiken. Het gebruik van een aardlek- schakelaar vermindert het risico van een elektrische schok. Veiligheid van personen Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed- schap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het ge- bruik van het elektrische gereedschap kan tot ernstige ver- wondingen leiden. Draag persoonlijke beschermende uitrusting. Draag al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescher- ming, afhankelijk van de aard en het gebruik van het elek- trische gereedschap, vermindert het risico van verwondin- gen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap in- geschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, kleding en handschoe- nen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaci- teitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed- schap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektri- sche gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Con- troleer of bewegende delen van het gereedschap cor- rect functioneren en niet vastklemmen en of onderde- len zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschap- pen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

Gebruik elektrisch gereedschap, toebehoren, inzetge-

schappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarlijke situaties leiden. Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor haakse slijpmachines Algemene waarschuwingen voor slijpen, schuren, borste- len en doorslijpen Dit elektrische gereedschap is bestemd voor gebruik als slijpmachine, schuurmachine, borstelmachine en doorslijpmachine. Neem alle waarschuwingen, aanwij- zingen, afbeeldingen en gegevens die u bij het elektri- sche gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. Dit elektrische gereedschap is niet geschikt voor po- lijstwerkzaamheden. Toepassingen waarvoor het elektri- sche gereedschap niet is voorzien, kunnen gevaren en ver- wondingen veroorzaken. OBJ_BUCH-1686-003.book Page 62 Wednesday, April 23, 2014 3:36 PMNederlands | 63 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik. Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toeren- tal dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegvliegen. De buitendiameter en de dikte van het inzetgereed- schap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afge- schermd of gecontroleerd worden. Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uit- gaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die niet nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en kunnen tot verlies van de controle leiden. Gebruik geen beschadigde inzetgereedschappen. Con- troleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draad- borstels op losse of gebroken draden. Als het elektri- sche gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een on- beschadigd inzetgereedschap. Als u het inzetgereed- schap hebt gecontroleerd en ingezet, laat u het elektri- sche gereedschap een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere per- sonen uit de buurt van het ronddraaiende inzetgereed- schap te blijven. Beschadigde inzetgereedschappen bre- ken meestal gedurende deze testtijd. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbe- scherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor- bescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegen- houdt. Uw ogen moeten worden beschermd tegen wegvlie- gende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toe- passing ontstaande stof filteren. Als u lang wordt blootge- steld aan luid lawaai, kan uw gehoor worden beschadigd. Let erop dat andere personen zich op een veilige af- stand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke be- schermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen weg- vliegen en verwondingen veroorzaken, ook buiten de di- recte werkomgeving. Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waar- bij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een on- der spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektri- sche schok leiden. Houd de stroomkabel uit de buurt van draaiende inzet- gereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorge- sneden of meegenomen en uw hand of arm kan in het rond- draaiende inzetgereedschap terechtkomen. Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is geko- men. Het draaiende inzetgereedschap kan in contact ko- men met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen. Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren. Reinig regelmatig de ventilatieopeningen van het elek- trische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektri- sche gevaren veroorzaken. Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materia- len ontsteken. Gebruik geen inzetgereedschappen waarvoor vloeiba- re koelmiddelen vereist zijn. Het gebruik van water of an- dere vloeibare koelmiddelen kan tot een elektrische schok leiden. Terugslag en bijbehorende waarschuwingen Terugslag is de plotselinge reactie als gevolg van een vast- hakend of geblokkeerd draaiend inzetgereedschap, zoals

n sli jpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraai- ende inzetgereedschap. Daardoor wordt een ongecontro- leerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokke- ring. Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werk- stuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uit- breken of een terugslag veroorzaken. De slijpschijf be- weegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijp- schijven ook breken. Een terugslag is het gevolg van het verkeerd gebruik of on- juiste gebruiksomstandigheden van het elektrische gereed- schap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven. Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de te- rugslagkrachten kunt opvangen. Gebruik altijd de ex- tra handgreep, indien aanwezig, om de grootst mogelij- ke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen. OBJ_BUCH-1686-003.book Page 63 Wednesday, April 23, 2014 3:36 PM64 | Nederlands 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Breng uw hand nooit in de buurt van draaiende inzetge- reedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen. Mijd met uw lichaam het gebied waarheen het elektri- sche gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering. Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschap- pen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controleverlies of te- rugslag. Gebruik geen kettingblad of getand zaagblad. Zulke in- zetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap. Bijzondere waarschuwingen voor slijp- en doorslijpwerk- zaamheden Gebruik uitsluitend het voor het elektrische gereed- schap toegestane slijptoebehoren en de voor dit slijp- toebehoren voorziene beschermkap. Slijptoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig. Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak niet boven de rand van de beschermkap uit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden. De beschermkap moet stevig op het elektrische ge- reedschap zijn aangebracht en voor een maximum aan veiligheid zodanig zijn ingesteld dat het kleinst moge- lijke deel van het slijptoebehoren open naar de bedie- ner wijst. De beschermkap helpt de bediener te bescher- men tegen brokstukken en toevallig contact met het slijptoebehoren alsmede tegen vonken die de kleding kun- nen doen ontbranden. Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoor- beeld: slijp nooit met het zijvlak van een doorslijp- schijf. Doorslijpschijven zijn bestemd voor materiaalafna- me met de rand van de schijf. Een zijwaartse krachtinwerking op dit slijptoebehoren kan het toebeho- ren breken. Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Ge- schikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijp- schijven kunnen verschillen van de flenzen voor andere slijpschijven. Gebruik geen versleten slijpschijven van grotere elek- trische gereedschappen. Slijpschijven voor grotere elek- trische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschap- pen en kunnen breken. Overige bijzondere waarschuwingen voor doorslijpwerk- zaamheden Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp niet overmatig diep. Een overbe- lasting van de doorslijpschijf vergroot de slijtage en de ge- voeligheid voor kantelen of blokkeren en daardoor de mo- gelijkheid van een terugslag of breuk van het slijptoebehoren. Mijd de omgeving voor en achter de ronddraaiende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijf recht- streeks naar u toe worden geslingerd. Als de doorslijpschijf vastklemt of als u de werkzaam- heden onderbreekt, schakelt u het elektrische gereed- schap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende door- slijpschijf uit de groef te trekken. Anders kan een te- rugslag het gevolg zijn. Stel de oorzaak van het vastklem- men vast en maak deze ongedaan. Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de door- slijpschijf eerst het volledige toerental bereiken voor- dat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een terug- slag v

roorzaken. Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun ei- gen gewicht doorbuigen. Het werkstuk moet aan beide zij- den worden ondersteund, vlakbij de slijpgroef en aan de rand. Wees bijzonder voorzichtig bij invallend frezen in be- staande muren of andere plaatsen zonder voldoende zicht. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken. Bijzondere waarschuwingen voor schuurwerkzaamheden Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijf uitsteken, kunnen verwondingen veroorzaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden. Bijzondere waarschuwingen voor werkzaamheden met draadborstels Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden niet door een te hoge aandrukkracht. Weg- vliegende draadstukken kunnen gemakkelijk door dunne kleding en/of de huid dringen. Als het gebruik van een beschermkap wordt geadvi- seerd, dient u te voorkomen dat beschermkap en draadborstel elkaar kunnen raken. Vlakstaal- en kom- staalborstels kunnen door aandrukkracht en centrifugaal- krachten hun diameter vergroten. OBJ_BUCH-1686-003.book Page 64 Wednesday, April 23, 2014 3:36 PMNederlands | 65 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Extra waarschuwingen Draag een veiligheidsbril. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Ontgrendel de aan/uit-schakelaar en zet deze in de uit- stand als de stroomvoorziening wordt onderbroken, bijvoorbeeld door stroomuitval of uit het stopcontact trekken van de stekker. Daardoor wordt ongecontro- leerd opnieuw starten voorkomen. Raak slijp- en doorslijpschijven niet aan voordat deze zijn afgekoeld. De schijven worden tijdens de werkzaam- heden zeer heet. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastge- houden dan u met uw hand kunt doen. Product- en vermogensbeschrijving Lees alle veiligheidswaarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het ge- reedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming Het elektrische gereedschap is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor doorslijpwerkzaamheden met gebonden slijpmiddelen moet een speciale beschermkap voor doorslijpen worden ge- bruikt. Bij doorslijpwerkzaamheden in steen moet voor voldoende stofafzuiging worden gezorgd. Met toegelaten slijpgereedschappen kan het elektrische ge- reedschap voor schuurwerkzaamheden met schuurpapier worden gebruikt. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Blokkeerknop uitgaande as 2 Aan/uit-schakelaar 3 Extra handgreep (geïsoleerd greepvlak) 4 Uitgaande as 5 Beschermkap voor schuren 6 Vastzetschroef voor beschermkap 7 Opnameflens met O-ring 8 Slijpschijf* 9 Spanmoer 10 Pensleutel voor spanmoer* 11 Snelspanmoer * 12 Hardmetalen komschijf* 13 Beschermkap voor doorslijpen* 14 Doorslijpschijf* 15 Beschermkap voor komsteen* 16 Komsteen* 17 Pensleutel, gebogen, voor komsteen* 18 Handbescherming* 19 Afstandsringen* 20 Rubber steunschijf* 21 Schuurblad* 22 Ronde moer* 23 Komstaalborstel* 24 Afzuigkap voor doorslijpen met geleidingsslede* 25 Diamantdoorslijpschijf* 26 Handgreep (geïsoleerd greepvlak)

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren- programma. Technische gegevens Haakse slijpmachines GWS ... 20-230

... H50 L.. ... H50 M.. Opgenomen vermogen W2000 2000 Afgegeven vermogen W1250 1250 Nominaal toerental min

max. slijpschijfdiameter mm 230 230 Schroefdraad uitgaande as M 14 M 14 Max. lengte schroefdraad uitgaande as mm 25 25 Nulspanningsbeveiliging

Aanloopstroombegrenzing

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijken- de spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.Alleen voor elektrische gereedschappen zonder aanloopstroombegren-zing: Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij on-gunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties klei-ner dan 0,25 ohm worden geen storingen verwacht. OBJ_BUCH-1686-003.book Page 65 Wednesday, April 23, 2014 3:36 PM66 | Nederlands 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Informatie over geluid en trillingen Meetwaarden voor geluid bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 92 dB(A); geluidsvermogen- niveau 103 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745: Slijpen aan de oppervlakte (afbramen): a

Schuren met schuurblad: a

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge- meten met een volgens EN 60745 genormeerde meetmetho- de en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlo- pige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaam- ste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toe- passingen, met verschillende accessoire, met afwijkende in- zetgereedschappen of onvoldoende onderhoud, kan het tril- lingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- belasting gedurende de gehele arbeidsperiode duidelijk ver- minderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onder- houd van elektrische gereedschappen en inzetgereedschap- pen, warm houden van de handen, organisatie van het ar- beidsproces. Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 vol- gens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG en 2006/42/EG. Technisch dossier (2006/42/EG) bij: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage Beschermingsvoorzieningen monteren Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Opmerking: Na breuk van de slijpschijf tijdens het gebruik of bij beschadiging van de opnamevoorzieningen van de be- schermkap of van het elektrische gereedschap moet het ge- reedschap zo spoedig mogelijk aan de klantenservice worden gestuurd. Zie voor adressen het gedeelte „Klantenservice en gebruiksadviezen”. Beschermkap voor schuren Plaats de beschermkap 5 op de ashals. Pas de positie van de beschermkap 5 aan de eisen van de bewerking aan en ver- grendel de beschermkap 5 met de vastzetschroef 6. Stel de beschermkap 5 zo in dat er geen vonken in de richting van de bediener vliegen. Beschermkap voor doorslijpen Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen altijd de beschermkap voor doorslijpen

Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuiging. De afzuigkap voor doorslijpen 13 wordt net als de bescherm- kap voor schuren 5 gemonteerd. Afzuigkap voor doorslijpen met geleidingsslede De afzuigkap voor doorslijpen met geleidingsslede 24 wordt net als de beschermkap voor schuren 5 gemonteerd. Extra handgreep Gebruik het elektrische gereedschap alleen met de ex- tra handgreep 3. Schroef de extra handgreep 3 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast. Handbescherming Monteer voor werkzaamheden met de rubber steun- schijf 20, komstaalborstel, vlakstaalborstel of lamel- lenschijf altijd de handbescherming 18. Bevestig de handbescherming 18 met de extra handgreep 3. Gewicht volgens EPTA-Procedure 01/2003 – met trillingsdempende extra handgreep – met standaard extra handgreep

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijken- de spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Alleen voor elektrische gereedschappen zonder aanloopstroombegren- zing: Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij on- gunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties klei- ner dan 0,25 ohm worden geen storingen verwacht. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 66 Wednesday, April 23, 2014 3:36 PMNederlands | 67 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Slijpgereedschappen monteren Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Raak slijp- en doorslijpschijven niet aan voordat deze zijn afgekoeld. De schijven worden tijdens de werkzaam- heden zeer heet. Reinig de uitgaande as 4 en alle te monteren delen. Druk voor het vastspannen en losdraaien van de slijpgereed- schappen op de blokkeerknop 1 om de uitgaande as vast te zetten. Bedien de blokkeerknop alleen als de uitgaande as stil- staat. Anders kan het elektrische gereedschap bescha- digd raken. Slijp- of doorslijpschijf Let op de afmetingen van de slijpgereedschappen. De gatdia- meter moet bij de opnameflens passen. Gebruik geen adap- ters of reduceerstukken. Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draairich- ting van het elektrische gereedschap (zie draairichtingpijl op de voorzijde van de machine) overeenkomen. De volgorde van de montage kunt u op de pagina met afbeel- dingen zien. Voor het bevestigen van de slijp- of doorslijpschijf schroeft u de spanmoer 9 op de as en spant u de spanmoer met de pen- sleutel, zie het gedeelte „Snelspanmoer”. Controleer na de montage van het slijpgereedschap en vóór het inschakelen of het slijpgereedschap correct is gemonteerd en vrij kan draaien. Controleer dat het schuurgereedschap de beschermkap of andere delen niet raakt. In de opnameflens 7 is rondom de cen- treerkraag een kunststof onderdeel (O-ring) ingezet. Als de O-ring ont- breekt of beschadigd is, moet de op- nameflens 7 beslist worden vervangen voordat het gereedschap verder wordt gebruikt. Lamellenschijf Monteer voor werkzaamheden met de lamellenschijf altijd de handbescherming 18. Rubber steunschijf Monteer voor werkzaamheden met de rubber steun- schijf 20 altijd de handbescherming 18. De volgorde van de montage kunt u op de pagina met afbeel- dingen zien. Plaats voor de montage van de rubber steunschijf 20 de twee afstandsringen 19 op de uitgaande as 4. Schroef de ronde moer 22 op de as en span deze met de pen- sleutel. Komstaalborstel of vlakstaalborstel Monteer voor werkzaamheden met de komstaal- of vlakstaalborstel altijd de handbescherming 18. De volgorde van de montage kunt u op de pagina met afbeel- dingen zien. De komstaalborstel of vlakstaalborstel moet zo ver op de uit- gaande as kunnen worden geschroefd, dat deze nauw aan- sluit op de flens aan het einde van de schroefdraad van de uit- gaande as. Span de komstaalborstel of vlakstaalborstel met een steeksleutel vast. Komsteen Monteer voor werkzaamheden met de komsteen de speciale beschermkap 15. De komsteen 16 mag slechts zo ver uit de beschermkap

steken als voo r de bewerking strikt nodig is. Stel de be- schermkap 15 op deze maat in. De volgorde van de montage kunt u op de pagina met afbeel- dingen zien. Schroef de spanmoer 9 op de as en draai de spanmoer met de gebogen pensleutel 17 vast. Snelspanmoer Voor het eenvoudig wisselen van slijpgereedschappen zonder hulpgereedschap kunt u in plaats van de spanmoer 9 de snel- spanmoer 11 gebruiken. De snelspanmoer 11 mag alleen worden gebruikt voor slijp- of doorslijpschijven. Gebruik alleen een onbeschadigde snelspanmoer 11 die helemaal in orde is. Let er bij het vastschroeven op dat de zijde met het op- schrift van de snelspanmoer 11 niet naar de slijpschijf wijst. De pijl moet naar de indexmarkering 27 wijzen. Druk op de asblokkeerknop 1 om de uitgaande as vast te zetten. Om de snelspanmoer vast te draaien, draait u de slijpschijf krachtig met de wij- zers van de klok mee. Een op de juiste manier be- vestigde en onbeschadigde snelspanmoer kunt u los- draaien door de kartelring te- gen de wijzers van de klok in met de hand los te draaien. Draai een vastzittende snel- spanmoer nooit met een tang los, maar gebruik de pensleutel. Plaats de pen- sleutel zoals op de afbeelding getoond.

OBJ_BUCH-1686-003.book Page 67 Wednesday, April 23, 2014 3:36 PM68 | Nederlands 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Toegestane slijpgereedschappen U kunt alle schuurgereedschappen gebruiken die in deze ge- bruiksaanwijzing worden genoemd. Het toegestane toerental [min

] en de omtreksnelheid [m/s] van de gebruikte slijpgereedschappen moeten minstens even hoog zijn als de in de volgende tabel aangegeven waarden. Let daarom op het toegestane toerental resp. de toegesta- ne omtreksnelheid op het etiket van het slijpgereedschap. Machinekop draaien Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. U kunt de machinekop in stappen van 90° draaien. Daardoor kunt u de aan/ uit-schakelaar voor bijzon- dere werkzaamheden in een gunstige bedienings- positie brengen, bijvoor- beeld voor doorslijpwerk- zaamheden met de afzuig- kap met geleidingsslede 24 of voor werkzaamhe- den met de linkerhand. Draai de vier schroeven helemaal naar buiten. Draai de machi- nekop voorzichtig en zonder deze van het machinehuis te nemen in de nieuwe stand. Draai de vier schroeven weer vast. Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, enkele hout- soorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan lei- den tot allergische reacties en/of ziekten van de ademwe- gen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken- hout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthou- dend materiaal mag alleen door bepaalde vakmensen wor- den bewerkt. – Gebruik indien mogelijk een voor het materiaal geschik- te stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filter- klasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewer- ken materialen in acht. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden. Gebruik Ingebruikneming Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het type- plaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. Bij gebruik van het elektrische gereedschap met mobiele stroomaggregaten (generatoren) die niet over voldoende ver- mogensreserves of niet over een geschikte spanningsregeling (met aanloopstroomversterking) beschikken, kan vermo- gensverlies of atypisch gedrag bij het inschakelen optreden. Let erop dat het door u gebruikte stroomaggregaat geschikt is, vooral met betrekking tot netspanning en -frequentie. In- en uitschakelen Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 2 naar voren en drukt u deze vervolgens in. Voor het vastzetten van de ingedrukte aan/uit-schakelaar 2 schuift u de aan/uit-schakelaar 2 verder naar voren. Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 2 los. Als deze vergrendeld is, drukt u de aan/uit-schakelaar 2 kort in en laat u deze vervolgens los. Om energie te besparen, schakelt u het elektrische gereed- schap alleen in wanneer u het gebruikt. Schakelaar zonder vergrendeling (verschilt per land): Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 2 naar voren en drukt u deze vervolgens in. Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 2 los. Controleer de slijpgereedschappen voor het gebruik. Het slijpgereedschap moet op de juiste wijze zijn ge- monteerd en vrij kunnen draaien. Laat het slijpgereed- schap minstens 1 minuut onbelast proefdraaien. Ge- bruik geen beschadigde, niet-ronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen kunnen barsten of verwondingen veroorzaken. Nulspanningsbeveiliging (GWS 20-230 JH) De nulspanningsbeveiliging voorkomt ongecontroleerd star- ten van het elektrische gereedschap na een onderbreking van de stroomtoevoer. Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 2 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in. max. [mm] [mm] D b d [min

OBJ_BUCH-1686-003.book Page 68 Wednesday, April 23, 2014 3:36 PMNederlands | 69 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Aanloopstroombegrenzing (GWS 20-230 JH) De elektronische aanloopstroombegrenzing begrenst het ver- mogen bij het inschakelen van het elektrische gereedschap en maakt het gebruik met een zekering van 16 A mogelijk. Opmerking: Als het elektrische gereedschap onmiddellijk na het inschakelen met volledig toerental loopt, zijn de aanloop- stroombegrenzing en de nulspanningsbeveiliging uitgevallen. Het elektrische gereedschap moet zo spoedig mogelijk aan de klantenservice worden verzonden. Zie voor adressen het ge- deelte „Klantenservice en gebruiksadviezen”. Tips voor de werkzaamheden Voorzichtig bij het frezen van sleuven in dragende wan- den. Zie het gedeelte „Bouwkundige aspecten”. Span het werkstuk in als het niet door het eigen ge- wicht stabiel ligt. Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt. Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen om het inzetge- reedschap te laten afkoelen. Raak slijp- en doorslijpschijven niet aan voordat deze zijn afgekoeld. De schijven worden tijdens de werkzaam- heden zeer heet. Gebruik het elektrische gereedschap niet met een doorslijpstandaard. Opmerking: Trek de stekker uit het stopcontact als u het ge- reedschap niet gebruikt. Het elektrische gereedschap heeft een gering stroomverbruik als de stekker in het stopcontact gestoken is en er netspanning aanwezig is, ook als het gereed- schap uitgeschakeld is. Afbramen Gebruik nooit doorslijpschijven voor afbraamwerk- zaamheden. Met een werkhoek van 30° tot 40° krijgt u bij het afbramen het beste werkresultaat. Beweeg het elektrische gereed- schap met matige druk heen en weer. Het werkstuk wordt dan niet te heet, verkleurt niet en krijgt geen groeven. Lamellenschijf Met de lamellenschijf (toebehoren) kunt u ook gebogen op- pervlakken en profielen bewerken. Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere slijptemperaturen dan tradi- tionele slijpschijven. Metaal doorslijpen Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen altijd de beschermkap voor doorslijpen
