GEBRUIKSAANWIJZING GRB 14 CE Professional BOSCH

– Applicare il nuovo nastro abrasivo 9 tenendo premuto il braccio di serraggio 7. Prestare attenzione affinché le dire- zioni delle frecce sul lato interno del nastro abrasivo e sulla carcassa dell’elettroutensile coincidano. – Riportare il braccio di serraggio 7 indietro nella posizione iniziale. Prestare attenzione alla sede corretta del nastro abrasivo 9 sui rulli di guida 8 e 10. Selezione del nastro abrasivo Sono disponibili differenti nastri abrasivi conformemente al materiale da lavorare ed all’abrasione desiderata della super- ficie: Uso Messa in funzione Osservare la tensione di rete! La tensione della rete de- ve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazio- ne di 230 V possono essere collegati anche alla rete di 220 V. Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di av- vio/arresto 6 e tenerlo premuto. Per fissare in posizione l’interruttore di avvio/arresto 6, con- tinuare a spingere in avanti l’interruttore di avvio/arresto 6. Per spegnere l’elettroutensile rilasciare l’interruttore di av- vio/arresto 6 oppure, se è bloccato, premere brevemente l’in- terruttore di avvio/arresto 6 e rilasciarlo. Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. Preselezione della della velocità del nastro Utilizzare una velocità del nastro adatta all’impiego per evitare un danneggiamento del materiale. Tramite la rotella di regolazione della preselezione per la velo- cità del nastro 5 è possibile modificare la velocità necessaria del nastro anche durante il funzionamento. La velocità del nastro necessaria dipende dal tipo di materiale e dalle condizioni operative e può essere determinata ese- guendo prove pratiche. In caso di impiego di nastro di Vlies, regolare il livello di numeri di giri massimo su 4. In caso contrario il nastro di Vlies diventa troppo bollente. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Grana Per smerigliatura a secco e presmerigliatura grossa 40, 60 Per ristrutturazione e per livellamento delle più piccole imperfezioni di superfici non perfettamente piane media 80, 120 Per ristrutturazione fine fine 180 Nastri di vlies OBJ_BUCH-1843-004.book Page 32 Tuesday, April 12, 2016 12:18 PMItaliano | 33 Bosch Power Tools 1 609 92A 2NZ | (12.4.16) Indicazioni operative La lavorazione dei tubi avviene tra i rulli di guida 8 e 10 (vedi figura D). Tanto più piccolo il diametro del tubo, tanto maggiore l’angolo di avvolgimento possibile (≤270°). La potenza abrasiva durante la smerigliatura e la qualità di la- vorazione della superficie sono determinate essenzialmente dalla selezione del nastro abrasivo e dalla velocità del nastro preselezionata. Lavorare esercitando il minimo di pressione di contatto possi- bile per aumentare la durata dei nastri abrasivi. Un aumento eccessivo della pressione di contatto non aiuta ad ottenere un’elevata potenza abrasiva bensì causa un’usura elevata dell’elettroutensile e del nastro abrasivo. Operare avanzando moderatamente ed effettuare l’operazio- ne di smerigliatura in maniera parallela e sovrapponendo le precedenti linee di smerigliatura. Per ottenere una superficie perfetta non saltare, selezionan- do il nastro abrasivo, più di una grossezza della grana. Utilizzare esclusivamente accessori di levigatura originali Bosch. Solo nastri abrasivi in perfette condizioni permettono buone prestazioni abrasive e proteggono l’elettroutensile. Non fissare alcun elettroutensile sul banco da lavoro. Elettroutensili bloccati ed accessori taglienti possono cau- sare lesioni gravi. Magazzinaggio del materiale abrasivo Immagazzinare il materiale abrasivo nell’imballo originale a 15 °C– 25 °C di temperatura ambiente e 40 % – 70 % di umidità dell’aria. Non immagazzinare il materiale abrasivo su pavimenti di cal- cestruzzo, in prossimità di finestre aperte e riscaldamenti. Non piegare i nastri abrasivi poiché in caso contrario divente- rebbero inutilizzabili. Manutenzione ed assistenza Manutenzione e pulizia Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ven- tilazione. Con l’ausilio di un pennello rimuovere la polvere di smeriglia- tura resistente. Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dalla Bosch oppure da un centro di assistenza clienti autorizzato per elet- troutensili Bosch per evitare pericoli per la sicurezza. Sostituzione dei rulli di guida (vedi figura E) – Togliere le viti sui rulli di guida 8 e 10. Rimuovere i rulli di guida 8 e 10 nonché gli spessori. – Inserire le viti attraverso i nuovi rulli di guida 8 e 10. Mon- tare gli spessori nuovi sulle viti. – Montare i rulli di guida 8 e 10 e serrare saldamente le viti. Sostituzione del rullo di azionamento (vedi figura F) – Premere il blocco dell’alberino 3 in modo da bloccare l’al- berino stesso. – Allentare il rullo di azionamento 1 con una chiave a doppio foro (accessorio) e rimuovere il rullo di azionamento 1. – Con l’ausilio di una chiave a doppio foro montare il nuovo rullo di azionamento 1. – Rilasciare il blocco dell’alberino 3. Assistenza clienti e consulenza impieghi Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team Bosch che si occupa della consulenza impieghi vi aiu- terà in caso di domande relative ai nostri prodotti ed ai loro accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto. Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa 2/A 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta- mente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag- gi, gli elettroutensili e gli accessori dismessi. Non gettare elettroutensili dismessi tra i rifiuti domestici! Solo per i Paesi della CE: Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’at- tuazione del recepimento nel diritto nazio- nale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed es- sere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. OBJ_BUCH-1843-004.book Page 33 Tuesday, April 12, 2016 12:18 PM34 | Nederlands 1 609 92A 2NZ | (12.4.16) Bosch Power Tools Nederlands Veiligheidsvoorschriften Algemene veiligheidswaarschuwingen voor elek- trische gereedschappen Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toe- komstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch ge- reedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri- sche gereedschappen voor gebruik met een accu (zonder net- snoer). Veiligheid van de werkomgeving Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden. Werk met het elektrische gereedschap niet in een om- geving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapter- stekkers in combinatie met geaarde elektrische ge- reedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde op- pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed- schap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en be- wegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aard- lekschakelaar te gebruiken. Het gebruik van een aardlek- schakelaar vermindert het risico van een elektrische schok. Veiligheid van personen Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed- schap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het ge- bruik van het elektrische gereedschap kan tot ernstige ver- wondingen leiden. Draag persoonlijke beschermende uitrusting. Draag al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescher- ming, afhankelijk van de aard en het gebruik van het elek- trische gereedschap, vermindert het risico van verwondin- gen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap in- geschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, kleding en handschoe- nen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elek- trische gereedschappen Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaci- teitsbereik. WAARSCHUWING OBJ_BUCH-1843-004.book Page 34 Tuesday, April 12, 2016 12:18 PMNederlands | 35 Bosch Power Tools 1 609 92A 2NZ | (12.4.16) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed- schap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektri- sche gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Con- troleer of bewegende delen van het gereedschap cor- rect functioneren en niet vastklemmen en of onderde- len zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschap- pen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetge- reedschappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarlijke situaties leiden. Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor schuurmachines Houd het elektrische gereedschap alleen aan de geïso- leerde greepvlakken vast, aangezien de schuurband het netsnoer van het gereedschap kan raken. Beschadi- ging van een spanningvoerende leiding kan metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden. Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Geleid het elektrische gereedschap alleen ingescha- keld tegen het werkstuk en schakel het pas uit nadat u het van het werkstuk heeft opgetild. Het elektrische ge- reedschap kan plotseling bewegen. Raak nooit de lopende schuurband aan. Er bestaat ver- wondingsgevaar. Let er op dat er geen personen door wegvliegende von- ken in gevaar worden gebracht. Verwijder brandbare materialen uit de buurt. Bij het schuren van metaal ont- staan wegvliegende vonken. Gebruik geen versleten, ingescheurde of ernstig be- schadigde schuurbanden. Beschadigde schuurbanden kunnen stukscheuren, weggeslingerd worden en iemand verwonden. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden. Reinig regelmatig de ventilatieopeningen van het elek- trische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektri- sche gevaren veroorzaken. Houd het elektrische gereedschap tijdens de werk- zaamheden stevig met beide handen vast en zorg er- voor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastge- houden dan u met uw hand kunt doen. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. Product- en vermogensbeschrijving Lees alle veiligheidswaarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het ge- reedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming Het elektrische gereedschap is bestemd voor het droog schu- ren, het aanbrengen van structuur en het polijsten van meta- len buizen met een diameter van 8–120 mm. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Aandrijfrol 2 Vastzetschroef 3 Blokkering uitgaande as 4 Extra handgreep (geïsoleerd greepvlak) 5 Stelwiel voorinstelling bandsnelheid 6 Aan/uit-schakelaar 7 Spanarm 8 Steunwiel OBJ_BUCH-1843-004.book Page 35 Tuesday, April 12, 2016 12:18 PM36 | Nederlands 1 609 92A 2NZ | (12.4.16) Bosch Power Tools 9 Schuurband* 10 Steunwiel 11 Handgreep (geïsoleerd greepvlak)

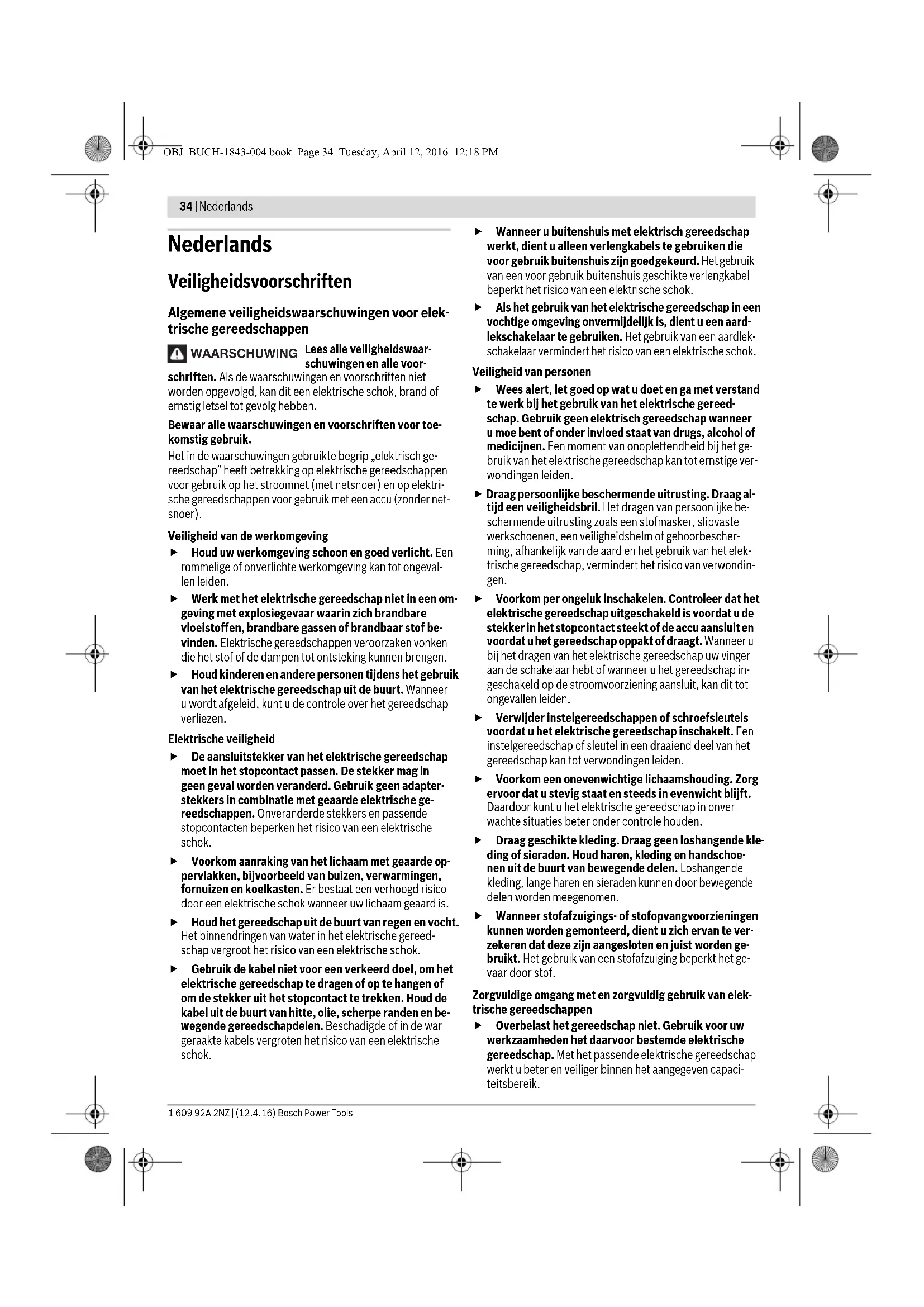

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren- programma. Technische gegevens Informatie over geluid en trillingen Geluidsemissiewaarden vastgesteld volgens EN 60745-2-4. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 89 dB(A); geluidsvermogen- niveau 100 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-4:

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge- meten met een volgens EN 60745 genormeerde meetmetho- de en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlo- pige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaam- ste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toe- passingen, met verschillende accessoire, met afwijkende in- zetgereedschappen of onvoldoende onderhoud, kan het tril- lingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- belasting gedurende de gehele arbeidsperiode duidelijk ver- minderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onder- houd van elektrische gereedschappen en inzetgereedschap- pen, warm houden van de handen, organisatie van het ar- beidsproces. Conformiteitsverklaring We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschreven product aan alle desbe- treffende bepalingen van de richtlijnen 2011/65/EU, tot 19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG inclusief van de wijzigingen er- van voldoet en met de volgende normen overeenstemt EN 60745+1, EN 60745+2+4, EN 50581. Technisch dossier (2006/42/EG) bij: Robert Bosch Power Tools GmbH, PT/ETM9 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montage Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, enkele hout- soorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan lei- den tot allergische reacties en/of ziekten van de ademwe- gen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken- hout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthou- dend materiaal mag alleen door bepaalde vakmensen wor- den bewerkt. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filter- klasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te be- werken materialen in acht. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden. Extra handgreep monteren (zie afbeelding A) Gebruik het elektrische gereedschap alleen met de ex- tra handgreep 4. Schroef de extra handgreep 4 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast. Buisbandschuurmachine GRB 14 CE Productnummer 3 601 HA9 0.. Opgenomen vermogen W 1400 Bandsnelheid bij stelwielstand

m/s m/s 2,7 8,5 Lengte schuurband mm 760 Breedte schuurband mm 40 Geschikte buisdiameter mm 8–120 Instelling vooraf bandsnelheid
