РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GRB 14 CE Professional BOSCH

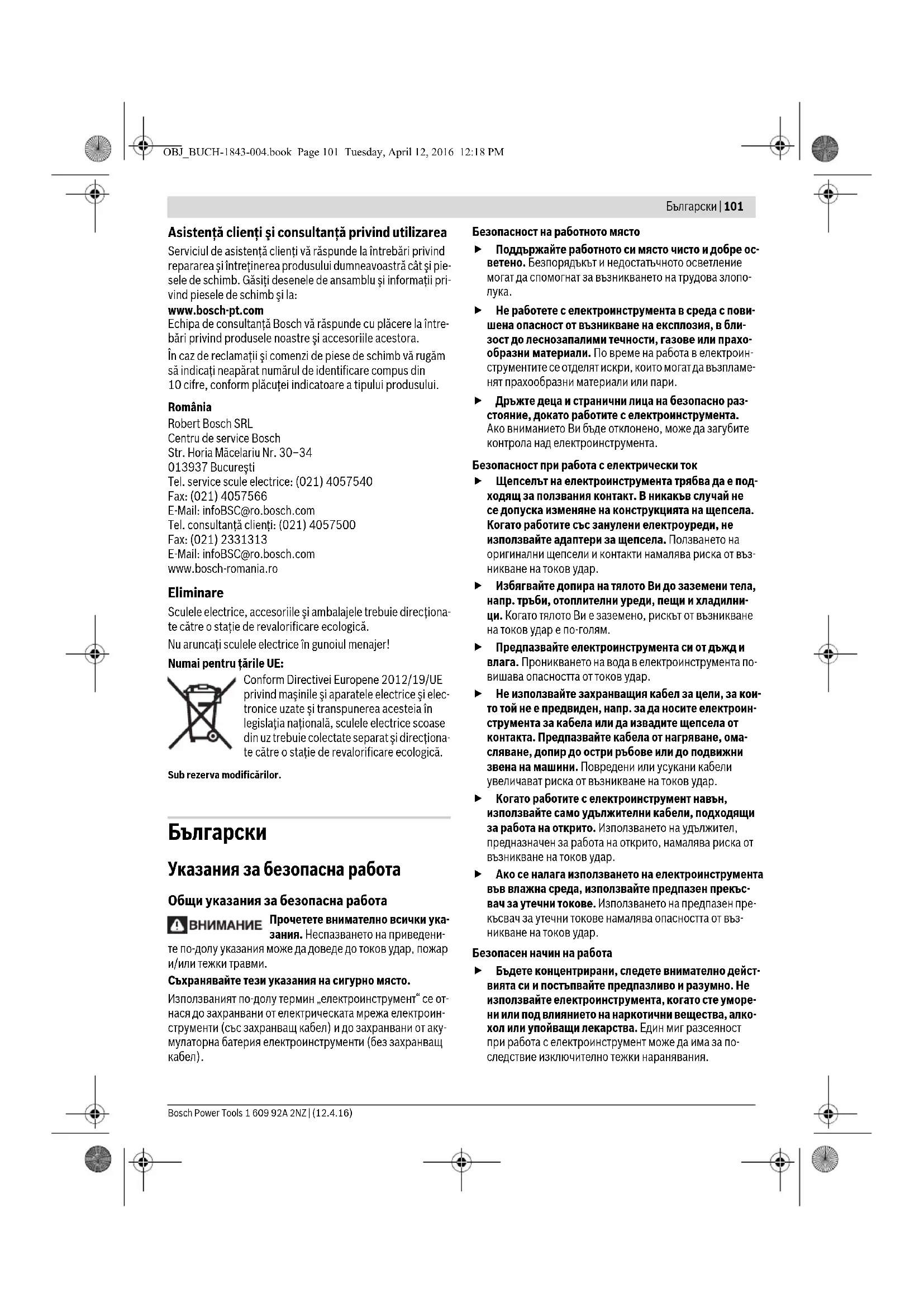

Указания за безопасна работа Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин „електроинструмент“ се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. OBJ_BUCH-1843-004.book Page 101 Tuesday, April 12, 2016 12:18 PM102 | Български 1 609 92A 2NZ | (12.4.16) Bosch Power Tools Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият пре- късвач е в положение „изключено“. Ако, когато носи- те електроинструмента, държите пръста си върху пуско- вия прекъсвач, или ако подавате захранващо напреже- ние на електроинструмента, когато е включен, същест- вува опасност от възникване на трудова злополука. Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини трав-

Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинструментите Не претоварвайте електроинструмента. Използвай- те електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварва-

Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато продължител- но време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електро- инструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа за шлифоващи

Захващайте електроинструмента само за изолира- ните повърхности на ръкохватките, тъй като същест- вува опасност шлифоващата лента да допре до за- хранващия кабел. При повреждане на изолацията на проводници под напрежение по металните елементи на електроинструмента може да се появи напрежение, което да предизвика токов удар. Използвайте електроинструмента само за сухо шли- фоване. Проникването на вода в електроинструмента увеличава опасността от токов удар. Допирайте електроинструмента до обработвания детайл само след като сте го включили и го изключ- вайте след като сте го отделили от детайла. Електро- инструментът може да отскочи внезапно. Никога не допирайте движещата се шкурка. Същест- вува опасност да се нараните. OBJ_BUCH-1843-004.book Page 102 Tuesday, April 12, 2016 12:18 PMБългарски | 103 Bosch Power Tools 1 609 92A 2NZ | (12.4.16) Внимавайте да не застрашите други лица с искрите, които се образуват при работа. Ако в близост се на- мират леснозапалими материали, предварително ги отстранявайте. При шлифоване на метали се образува струя от искри. Не използвайте износени, напукани или силно заца- пани ленти шкурка. Повредени ленти шкурка могат да се разкъсат, парченца от тях да отхвърчат с голяма ско- рост и да наранят някого. Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Редовно почиствайте вентилационните отвори на Вашия електроинструмент. Турбината на електродви- гателя засмуква прах в корпуса, а натрупването на ме- тален прах увеличава опасността от токов удар. По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно. Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се корица с фигурите и, дока- то четете ръководството за експлоатация, я оставете отво-

Предназначение на електроинструмента Електроинструментът е предназначен за сухо шлифоване, структуриране и полиране на метални тръби с диаметър 8–120 mm. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. 1 Задвижваща ролка 2 Застопоряващ винт 3 Бутон за застопоряване на вала 4 Спомагателна ръкохватка (Изолирана повърхност за

5 Потенциометър за предварителен избор на скоростта на движение на лентата 6 Пусков прекъсвач 7 Обтягащо рамо 8 Водеща ролка 9 Лента шкурка* 10 Водеща ролка 11 Ръкохватка (Изолирана повърхност за захващане) *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN 60745-2-4. Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 89 dB(A); мощност на звука 100 dB(A). Неопределеност K=3 dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745-2-4:

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процеду- ра, стандартизирана в EN 60745, и може да служи за срав- няване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации. Лентова шлифоваща машина

W 1400 Скорост на лентата при степен на потенциометъра

m/s m/s 2,7 8,5 Дължина на лентата mm 760 Широчина на лентата mm 40 Подходящ диаметър на тръбите mm 8–120 Предварително регулиране на скоростта на лентата

Модул за поддържане на постоянна скорост на въртене

Защита срещу повторно

Маса съгласно EPTA-Procedure 01:2014 kg 3,7 Клас на защита /II Данните се отнасят до номинално напрежение [U] 230 V. При раз- лично напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. OBJ_BUCH-1843-004.book Page 103 Tuesday, April 12, 2016 12:18 PM104 | Български 1 609 92A 2NZ | (12.4.16) Bosch Power Tools Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Ако обаче електроинструментът бъде използ- ван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увели- чи значително сумарното натоварване от вибрации в про- цеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значително да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на ра- ботещия с електроинструмента от въздействието на ви- брациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работ- ните стъпки. Декларация за съответствие С пълна отговорност ние декларираме, че описаният в раздела „Технически данни“ съответства на всички валид- ни изисквания на директивите 2011/65/EС, до 19 април 2016: 2004/108/EО, от 20 април 2016: 2014/30/EС, 2006/42/EО, включително на измененията им и покрива изискванията на стандартите: EN 60745+1, EN 60745+2+4, EN 50581. Техническа документация (2006/42/ЕО) при: Robert Bosch Power Tools GmbH, PT/ETM9 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017

Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболя- вания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обра- ботване на бук и дъб, се считат за канцерогенни, особе- но в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обу- чени квалифицирани лица. – Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови раз- поредби, валидни при обработване на съответните ма-

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Монтиране на спомагателната ръкохватка (вижте фиг. А) Използвайте електроинструмента си само с монти- рана спомагателна ръкохватка 4. Навийте спомагателната ръкохватка 4 в зависимост от на- чина на работа с машината отляво или отдясно на главата. Настройване на спомагателната ръкохватка (вижте фиг. В) Спомагателната ръкохватка 4 може да бъде регулирана, напр. при изпълнение на дейности на труднодостъпни

– Освободете застопоряващия винт 2. – Завъртете спомагателната ръкохватка 4 съобразно кон- кретните работни условия и позицията, в която застава-

– Отново затегнете застопоряващия винт 2. Поставяне/замяна на шлифоващата лента (вижте фиг. C) – Притиснете обтягащото рамо 7 по посока на водещата ролка 10. Ако е поставена шлифоваща лента 9, я де- монтирайте. – Поставете нова шлифоваща лента 9, като държите обтя- гащото рамо 7 притиснато. При това внимавайте посо- ката на стрелките от вътрешната страна на шлифоваща- та лента да съвпада с посоката на стрелката върху кор- пуса на електроинструмента. – Отпуснете обтягащото рамо 7 отново до изходната му позиция. Уверете се, че лентата 9 е легнала правилно върху водещите ролки 8 и 10. Избор на лентата шкурка В зависимост от обработвания материал и желаната интен- зивност на отнемане можете да ползвате различни ленти

За сухо шлифоване и грубо шлифоване груба 40, 60 За проявяване на структурата и изравняване на малки неравности средна 80, 120 За фино проявяване на структурата фина 180

OBJ_BUCH-1843-004.book Page 104 Tuesday, April 12, 2016 12:18 PMБългарски | 105 Bosch Power Tools 1 609 92A 2NZ | (12.4.16) Работа с електроинструмента Пускане в експлоатация Внимавайте за напрежението на захранващата мре- жа! Напрежението на захранващата мрежа трябва да съответства на данните, посочени на табелката на електроинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V. Включване и изключване За включване на електроинструмента натиснете и задръ- жте пусковия прекъсвач 6. За застопоряване на натиснатия пусков прекъсвач 6 пре- местете пусковия прекъсвач 6 още напред. За да изключите електроинструмента, отпуснете пуско- вия прекъсвач 6, респ., ако е застопорен, го натиснете кратковременно и след това го отпуснете. За да пестите енергия, дръжте електроинструмента вклю- чен само когато го ползвате. Предварително регулиране на скоростта на движение

За да избегнете увреждане на обработвания детайл, настройте скорост на лентата, подходяща за кон- кретните работни условия. С потенциометъра за регулиране на скоростта на лентата 5 можете да изменяте скоростта на лентата също и по време

Необходимата скорост на движение зависи от материала и конкретните работни условия и може да бъде определена чрез изпробване на практика. При използване на ленти с кече настройвайте макси- мална скорост на лентата 4. Указания за работа Обработването на тръбите се извършва между водещите ролки 8 и 10 (вижте фиг. D). Колкото по-малък е диаметъра на тръбата, толкова по-го- лям ъгълът на обхващане (≤270°). Производителността при шлифоване и качеството на шли- фованата повърхност се определят главно от избора на шлифоваща лента и от настроената скорост на лентата. Работете по възможност с малка сила на притискане, за да удължавате трайността на лентата. Прекалено силно при- тискане не увеличава отнемането на материал, а води до ускорено износване на електроинструмента и на шлифо- ващата лента. Работете с умерено подаване и изпълнете шлифоването на успоредни ивици с припокриване. За постигане на перфектна повърхност при избора на шлифоваща лента не прескачайте повече от една едрина на зърната на лентата. Използвайте само оригинални шкурки, производство на

Само ленти шкурка в безукорно състояние осигуряват до- бра производителност и предпазват електроинструмента от преждевременно износване. Не захващайте електроинструменти към стенда. Захванати електроинструменти и работни инструменти с остри ръбове могат да предизвикат тежки наранява-

Съхраняване на средствата за шлифоване Съхранявайте шлифоващите ленти в оригиналната им опа- ковка при температура 15 °C – 25 °C и относителна влаж- ност на въздуха 40 % – 70 %. Не съхранявайте шлифоващите ленти непосредствено върху бетонен под, както и в близост до отворени прозор- ци или отоплителни уреди. Не прегъвайте шлифоващите ленти; така ги повреждате и те не могат да се използват. Поддържане и сервиз Поддържане и почистване Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

Отстранете натрупалия се прах с мека четка. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Бош, за да се запази нивото на безопасност на електроинструмента. Смяна на водещите ролки (вижте фиг. Е) – Развийте напълно и демонтирайте винтовете на воде- щите ролки 8 и 10. Извадете водещите ролки 8 и 10, както и дистанционните шайби. – Вкарайте винтовете през новите водещи ролки 8 и 10. Поставете дистанционните шайби върху винтовете. – Монтирайте водещите ролки 8 и 10 и затегнете здраво

Смяна на задвижващата ролка (вижте фиг. F) – Натиснете бутона 3, за да блокирате вала на машината. –Развийте задвижващата ролка 1 с двущифтов ключ (не е включен в окомплектовката) и извадете задвижваща- та ролка 1. – Монтирайте и затегнете новата задвижваща ролка 1 с двущифтов ключ. – Отпуснете бутона за блокиране на вала 3. Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. OBJ_BUCH-1843-004.book Page 105 Tuesday, April 12, 2016 12:18 PM106 | Македонски 1 609 92A 2NZ | (12.4.16) Bosch Power Tools Моля, при въпроси и при поръчване на резервни части ви- наги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при битовите отпадъ-

Само за страни от ЕС: Съгласно Директивата на ЕС 2012/19/EC относно бракувани електрически и елек- тронни устройства и утвърждаването й като национален закон електроинстру- ментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотво- ряване на съдържащите се в тях вторични суровини. Правата за изменения запазени.
