NÁVOD K OBSLUZE GWS 20230 H BOSCH

Podczas przecinania należy zwrócić uwagę na równomierny posuw, dopasowany do właściwości obrabianego materiału. Nie należy wywierać nacisku na tarczę tnącą, przechylać elek- tronarzędzia ani wykonywać nim ruchów oscylacyjnych. Nie wolno wyhamowywać biegu tarczy poprzez boczny na- cisk. Elektronarzędzie należy zawsze prowadzić prze- ciwbieżnie do kierunku obrotów tarczy. W prze- ciwnym wypadku istnie- je ryzyko, że wyskoczy ono z nacięcia w sposób niekontrolowany. W przypadku cięcia profili i rur czworokątnych, zaleca się za- cząć pracę od najmniejszego przekroju. Cięcie kamienia Podczas cięcia kamienia należy zawsze zadbać o wy- starczające odsysanie pyłu. Należy stosować maskę przeciwpyłową. Elektronarzędzie przeznaczone jest wyłącznie do cię- cia i szlifowania na sucho. Do cięcia kamienia najlepiej jest użyć diamentowej tarczy tną- cej. Podczas pracy z pokrywą odsysającą do cięcia z prowadnica- mi saneczkowymi 24, należy stosować odkurzacz, który jest dopuszczony do odsysania pyłów kamiennych. Firma Bosch dysponuje odpowiednimi odkurzaczami. Włączyć elektronarzę- dzie i przyłożyć przednią część prowadnicy do ciętego elementu. Pra- cować z równomiernym, optymalnie dopasowa- nym do danego typu ma- teriału posuwem. Przy cięciu szczególnie twardych materiałów, np. betonu z dużą zawartością krzemu, może dojść do przegrzania, a tym samym uszkodzenia tarczy diamentowej. Snop iskier otacza- jący diamentową tarczę jest objawem przegrzania. Należy wtedy natychmiast przerwać cięcie i ochłodzić tarczę, włączając elektronarzędzie z najwyższą prędkością obroto- wą, bez obciążenia. Wyraźnie zmniejszająca się wydajność i wieniec iskier na tar- czy, to oznaki stępienia diamentowej tarczy tnącej. Można ją naostrzyć, dokonując krótkich cięć w materiale ścieralnym (np. piaskowcu). Wskazówki dotyczące statyki Wykonywanie szczelin w ścianach nośnych podlega normie DIN 1053, cz. 1 lub ustaleniom specyficznym dla danego kra- ju. Przepisy te muszą być koniecznie przestrzegane. Przed roz- poczęciem prac należy skonsultować się z odpowiedzialnym za budynek statykiem, architektem lub kierownictwem budo- wy. Konserwacja i serwis Konserwacja i czyszczenie Przed wszystkimi pracami przy elektronarzędziu nale- ży wyciągnąć wtyczkę z gniazda. Aby zapewnić bezpieczną i wydajną pracę, elektrona- rzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. W skrajnie trudnych warunkach pracy należy w razie możliwości stosować stacjonarny system odsysania pyłu. Należy też często przedmuchiwać otwory wenty- lacyjne i stosować wyłącznik ochronny różnicowo-prą- dowy (FI). Podczas obróbki metali może dojść do osadze- nia się wewnątrz elektronarzędzia pyłu metalicznego, mo- gącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. Należy obchodzić się pieczołowicie z osprzętem – podczas przechowywania i podczas pracy. Jeżeli konieczna okaże się wymiana przewodu przyłączenio- wego, należy zlecić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy elektronarzędzi, co po- zwoli uniknąć ryzyka zagrożenia bezpieczeństwa. Obsługa klienta oraz doradztwo dotyczące użytkowania W punkcie obsługi klienta można uzyskać odpowiedzi na pyta- nia dotyczące napraw i konserwacji nabytego produktu, a tak- że dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć rów- nież pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10-cyfrowego numeru kata- logowego elektronarzędzia zgodnie z danymi na tabliczce zna- mionowej. OBJ_BUCH-1686-003.book Page 129 Wednesday, April 23, 2014 3:36 PM130 | Česky 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online. Tel.: 22 7154460 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Usuwanie odpadów Elektronarzędzia, osprzęt i opakowanie należy poddać utyli- zacji zgodnie z obowiązującymi zasadami ochrony środowi- ska. Nie wolno wyrzucać elektronarzędzi do odpadów z gospodar- stwa domowego! Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 2012/19/UE o starych, zużytych narzę- dziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyelimino- wane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do po- nownego użytkowania zgodnego z zasadami ochrony środo- wiska. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Všeobecná varovná upozornění pro elektronářadí Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování va- rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu). Bezpečnost pracovního místa Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach ne- bo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí da- leko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem. Elektrická bezpečnost Připojovací zástrčka elektronářadí musí lícovat se zá- suvkou. Zástrčka nesmí být žádným způsobem uprave- na. Společně s elektronářadím s ochranným uzemně- ním nepoužívejte žádné adaptérové zástrčky. Neupra- vené zástrčky a vhodné zásuvky snižují riziko zásahu elek- trickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým prou- dem. Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě- šení elektronářadí nebo k vytažení zástrčky ze zásuv- ky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pou- ze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektric- kým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlh- kém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem. Bezpečnost osob Buďte pozorní, dávejte pozor na to, co děláte a přistu- pujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vli- vem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brý- le. Nošení osobních ochranných pomůcek jako maska pro- ti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědč- te se, že je elektronářadí vypnuté dříve než jej uchopí- te, ponesete či připojíte na zdroj proudu a/nebo aku- mulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí zapnete, odstraňte seřizovací ná- stroje nebo šroubováky. Nástroj nebo klíč, který se na- chází v otáčivém dílu stroje, může vést k poranění. VAROVÁNÍ OBJ_BUCH-1686-003.book Page 130 Wednesday, April 23, 2014 3:36 PMČesky | 131 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Vyvarujte se abnormálního držení těla. Zajistěte si bez- pečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vla- sy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Po- užití odsávání prachu může snížit ohrožení prachem. Svědomité zacházení a používání elektronářadí Stroj nepřetěžujte. Pro svou práci použijte k tomu urče- né elektronářadí. S vhodným elektronářadím budete pra- covat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vad- ný. Elektronářadí, které nelze zapnout či vypnout je nebez- pečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušen- ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektroná- řadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je ome- zena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova- né řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. Používejte elektronářadí, příslušenství, nasazovací ná- stroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elek- tronářadí pro jiné než určující použití může vést k nebez- pečným situacím. Servis Nechte Vaše elektronářadí opravit pouze kvalifikova- ným odborným personálem a pouze s originálními ná- hradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní upozornění pro úhlové brusky Společná varovná upozornění k broušení, smirkování, k pracem s drátěnými kartáči a dělení Toto elektronářadí se používá jako bruska, bruska brusným papírem a dělící bruska. Dbejte všech varov- ných upozornění, pokynů, znázornění a informací, jež obdržíte s elektronářadím. Pokud nebudete dbát těchto pokynů, pak může dojít k úderu elektrickým proudem, po- žáru a/nebo těžkým poraněním. Toto elektronářadí není vhodné k leštění. Použití, pro něž není elektronářadí určeno, mohou způsobit ohrožení a zranění. Nepoužívejte žádné příslušenství, které není výrobcem speciálně pro toto elektronářadí určeno a doporučeno. Pouze to, že můžete příslušenství na Vaše elektronářadí upevnit, nezaručuje bezpečné použití. Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jako na elektronářadí uvedený nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji než je dovoleno, se může rozlomit a rozletět. Vnější rozměr a tloušťka nasazovacího nástroje musí odpovídat rozměrovým údajům Vašeho elektronářadí. Špatně dimenzované nasazovací nástroje nemohou být dostatečně stíněny nebo kontrolovány. Nasazovací nástroje se závitovou vložkou musejí přes- ně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby. Nasazovací nástroje, které nej- sou na elektronářadí upevněné přesně, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly. Nepoužívejte žádné poškozené nasazovací nástroje. Zkontrolujte před každým použitím nasazovací nástro- je jako brusné kotouče na odštěpky a trhliny, brusné ta- líře na trhliny, otěr nebo silné opotřebení, drátěné kar- táče na uvolněné nebo zlomené dráty. Spadne-li elek- tronářadí nebo nasazovací nástroj z výšky, zkontroluj- te zda není poškozený nebo použijte nepoškozený na- sazovací nástroj. Pokud jste nasazovací nástroj zkont- rolovali a nasadili, držte se Vy a v blízkosti nacházející se osoby mimo rovinu rotujícího nasazovacího nástroje a nechte stroj běžet jednu minutu s nejvyššími otáčka- mi. Poškozené nasazovací nástroje většinou v této době testování prasknou. Noste osobní ochranné vybavení. Podle aplikace pou- žijte ochranu celého obličeje, ochranu očí nebo ochran- né brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částice- mi brusiva a materiálu. Oči mají být chráněny před odle- tujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu. Dbejte u ostatních osob na bezpečnou vzdálenost k Va- ší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odlétnout a způsobit poranění i mimo přímou pracovní ob- last. Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlast- ní síťový kabel, pak držte stroj pouze na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod na- pětím může přivést napětí i na kovové díly stroje a vést k úderu elektrickým proudem. OBJ_BUCH-1686-003.book Page 131 Wednesday, April 23, 2014 3:36 PM132 | Česky 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Držte síťový kabel daleko od otáčejících se nasazova- cích nástrojů. Když ztratíte kontrolu nad strojem, může být přerušen nebo zachycen síťový kabel a Vaše ruka nebo paže se může dostat do otáčejícího se nasazovacího ná- stroje. Nikdy neodkládejte elektronářadí dříve, než se nasazo- vací nástroj dostal zcela do stavu klidu. Otáčející se na- sazovací nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektronářadím. Nenechte elektronářadí běžet po dobu, co jej nesete. Váš oděv může být náhodným kontaktem s otáčejícím se nasazovacím nástrojem zachycen a nasazovací nástroj se může zavrtat do Vašeho těla. Čistěte pravidelně větrací otvory Vašeho elektronářa- dí. Ventilátor motoru vtahuje do tělesa prach a silné nahro- madění kovového prachu může způsobit elektrická rizika. Nepoužívejte elektronářadí v blízkosti hořlavých mate- riálů. Jiskry mohou tyto materiály zapálit. Nepoužívejte žádné nasazovací nástroje, které vyžadu- jí kapalné chladící prostředky. Použití vody nebo jiných kapalných chladících prostředků může vést k úderu elek- trickým proudem. Zpětný ráz a odpovídající varovná upozornění Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo zablokovaného otáčejícího se nasazovacího nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zasek- nutí nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím nekontrolované elektronářadí akceleruje v místě zablokování proti směru otáčení nasazo- vacího nástroje. Pokud se např. zpříčí nebo zablokuje brusný kotouč v ob- robku, může se hrana brusného kotouče, která se zanořuje do obrobku, zakousnout a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se potom pohybuje k nebo od obsluhující osoby, podle směru otáčení kotouče na místě zablokování. Při tom mohou brusné kotouče i prasknout. Zpětný ráz je důsledek nesprávného nebo chybného pou- žití elektronářadí. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno. Držte elektronářadí dobře pevně a uveďte Vaše tělo a paže do polohy, ve které můžete zachytit síly zpětného rázu. Je-li k dispozici, používejte vždy přídavnou ruko- jeť, abyste měli co největší možnou kontrolu nad silami zpětného rázu nebo reakčních momentů při rozběhu. Obsluhující osoba může vhodnými preventivními opatření- mi zvládnout síly zpětného rázu a reakčního momentu. Nikdy nedávejte Vaši ruku do blízkosti otáčejících se nasazovacích nástrojů. Nasazovací nástroj se při zpět- ném rázu může pohybovat přes Vaši ruku. Vyhýbejte se Vaším tělem oblasti, kam se bude elektro- nářadí při zpětném rázu pohybovat. Zpětný ráz vhání elektronářadí v místě zablokování do opačného směru k pohybu brusného kotouče. Zvlášť opatrně pracujte v místech rohů, ostrých hran apod. Zabraňte, aby se nasazovací nástroj odrazil od obrobku a vzpříčil. Rotující nasazovací nástroj je u rohů, ostrých hran a pokud se odrazí náchylný na vzpříčení se. Toto způsobí ztrátu kontroly nebo zpětný ráz. Nepoužívejte žádný článkový nebo ozubený pilový ko- touč. Takovéto nasazovací nástroje způsobují často zpět- ný ráz nebo ztrátu kontroly nad elektronářadím. Zvláštní varovná upozornění k broušení a dělení Používejte výhradně pro Vaše elektronářadí schválená brusná tělesa a pro tato brusná tělesa určený ochranný kryt. Brusná tělesa, která nejsou určena pro toto elektro- nářadí, nemohou být dostatečně stíněna a jsou nespolehli- vá. Zalomené brusné kotouče musejí být namontované tak, aby svou brusnou plochou nepřečnívaly nad rovi- nou okraje ochranného krytu. Nesprávně namontovaný brusný kotouč, který vyčnívá nad rovinu okraje ochranné- ho krytu, nemůže být dostatečně krytý. Ochranný kryt musí být spolehlivě namontovaný na elektronářadí a pro nejvyšší míru bezpečnosti nastave- ný tak, aby co možná nejmenší část brusného tělesa ukazovala nekrytá k obsluhující osobě. O chra nný kryt pomáhá chránit obsluhu před úlomky, náhodným kontak- tem s brusným tělesem a též před jiskrami, jež mohou vzní- tit oděv. Brusná tělesa smějí být použita pouze pro doporučené možnosti nasazení. Např.: nikdy nebruste boční plo- chou dělícího kotouče. Dělící kotouče jsou určeny k úběru materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může rozlámat. Používejte vždy nepoškozené upínací příruby ve správ- né velikosti a tvaru pro Vámi zvolený brusný kotouč. Vhodné příruby podpírají brusný kotouč a zmírňují tak ne- bezpečí prasknutí brusného kotouče. Příruby pro dělící ko- touče se mohou odlišovat od přírub pro jiné brusné kotou- če. Nepoužívejte žádné opotřebované brusné kotouče od většího elektronářadí. Brusné kotouče pro větší elektro- nářadí nejsou dimenzovány pro vyšší otáčky menších elek- tronářadí a mohou prasknout. Další zvláštní varovná upozornění k dělení Zabraňte zablokování dělícího kotouče nebo příliš vy- sokému přítlaku. Neprovádějte žádné nadměrně hlubo- ké řezy. Přetížení dělícího kotouče zvyšuje jeho namáhání a náchylnost ke vzpříčení nebo zablokování a tím možnost zpětného rázu nebo prasknutí brusného tělesa. Vyhýbejte se oblasti před a za rotujícím dělícím kotou- čem. Pokud pohybujete dělícím kotoučem v obrobku pryč od sebe, může být v případě zpětného rázu elektronářadí s otáčejícím se kotoučem vymrštěno přímo na Vás. Jestliže dělící kotouč uvízne nebo práci přerušíte, elek- tronářadí vypněte a vydržte v klidu než se kotouč zasta- ví. Nikdy se nepokoušejte ještě běžící dělící kotouč vy- táhnout z řezu, jinak může následovat zpětný ráz. Zjis- těte a odstraňte příčinu uvíznutí. OBJ_BUCH-1686-003.book Page 132 Wednesday, April 23, 2014 3:36 PMČesky | 133 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Elektronářadí opět nezapínejte, dokud se nachází v ob- robku. Nechte dělící kotouč nejprve dosáhnout svých plných otáček, než budete v řezu opatrně pokračovat. Jinak se může kotouč zaseknout, vyskočit z obrobku nebo způsobit zpětný ráz. Desky nebo velké obrobky podepřete, aby se zabránilo riziku zpětného rázu od sevřeného dělícího kotouče. Velké obrobky se mohou pod svou vlastní hmotností pro- hnout. Obrobek musí být podepřen na obou stranách a to jak v blízkosti dělícího řezu tak i na okraji. Buďte obzvlášť opatrní u „kapsovitých řezů“ do stáva- jících stěn nebo jiných míst, kam není vidět. Zanořující se dělící kotouč může při zaříznutí do plynových, vodovod- ních či elektrických vedení nebo jiných objektů způsobit zpětný ráz. Zvláštní varovná upozornění ke smirkování Nepoužívejte žádné předimenzované brusné listy, ale dodržujte údaje výrobce k velikosti brusných listů. Brusné listy, které vyčnívají přes brusný talíř, mohou způ- sobit poranění a též vést k zablokování, roztržení brusných listů nebo ke zpětnému rázu. Zvláštní varovná upozornění k práci s drátěnými kartáči Dbejte na to, že drátěný kartáč i během běžného použí- vání ztrácí kousky drátu. Nepřetěžujte dráty příliš vy- sokým přítlakem. Odlétající kousky drátu mohou velmi lehce proniknout skrz tenký oděv a/nebo pokožku. Je-li doporučen ochranný kryt, zabraňte, aby se ochranný kryt a drátěný kartáč mohly dotýkat. Talířové a hrncové kartáče mohou díky přítlaku a odstředivým silám zvětšit svůj průměr. Doplňková varovná upozornění Noste ochranné brýle. Použijte vhodné detekční přístroje na vyhledání skry- tých rozvodných vedení nebo kontaktujte místní doda- vatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poško- zení vedení plynu může vést k výbuchu. Proniknutí do vo- dovodního potrubí způsobí věcné škody nebo může způso- bit úder elektrickým proudem. Pokud se přeruší přívod proudu, např. výpadkem prou- du nebo vytažením síťové zástrčky, spínač odblokujte a dejte jej do vypnuté polohy. Tím se zabrání nekontrolova- nému opětovnému rozběhu. Nedotýkejte se brusných a dělicích kotoučů dříve, než vychladnou. Kotouče jsou při práci velmi horké. Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Popis výrobku a specifikací Čtěte všechna varovná upozornění a poky- ny. Zanedbání při dodržování varovných upo- zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká po- ranění. Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne- chte tuto stranu během čtení návodu k obsluze otevřenou. Určené použití Elektronářadí je určeno k dělení, hrubování a kartáčování ko- vových a kamenných materiálů bez použití vody. K dělení pomocí vázaných brusných prostředků se musí pou- žít speciální ochranný kryt pro dělení. Při oddělování v kameni je třeba se postarat o dostatečné od- sávání prachu. S dovolenými brusnými nástroji lze elektronářadí používat k broušení s brusným papírem. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně. 1 Aretační tlačítko vřetene 2 Spínač 3 Přídavná rukojeť (izolovaná plocha rukojeti) 4 Brusné vřeteno 5 Ochranný kryt pro broušení 6 Zajišťovací šroub ochranného krytu 7 Upínací příruba s o-kroužkem 8 Brusný kotouč* 9 Upínací matice 10 Klíč se dvěma čepy pro upínací matici* 11 Rychloupínací matice * 12 Hrncový kotouč z tvrdokovu* 13 Ochranný kryt pro dělení* 14 Dělící kotouč* 15 Ochranný kryt pro brusný hrnec* 16 Brusný hrnec* 17 Zalomený klíč se dvěma čepy pro brusný hrnec* 18 Ochrana ruky* 19 Distanční podložky* 20 Pryžový brusný talíř* 21 Brusný list* 22 Kruhová matice* 23 Hrncový kartáč* 24 Odsávací kryt pro dělení s vodícími saněmi* 25 Diamantový dělící kotouč* 26 Rukojeť (izolovaná plocha rukojeti) *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem pro- gramu příslušenství. OBJ_BUCH-1686-003.book Page 133 Wednesday, April 23, 2014 3:36 PM134 | Česky 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Technická data Informace o hluku a vibracích Naměřené hodnoty hluku zjištěny podle EN 60745. Hodnocená hladina hluku stroje A činí typicky: hladina akus- tického tlaku 92 dB(A); hladina akustického výkonu 103 dB(A). Nepřesnost K=3 dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

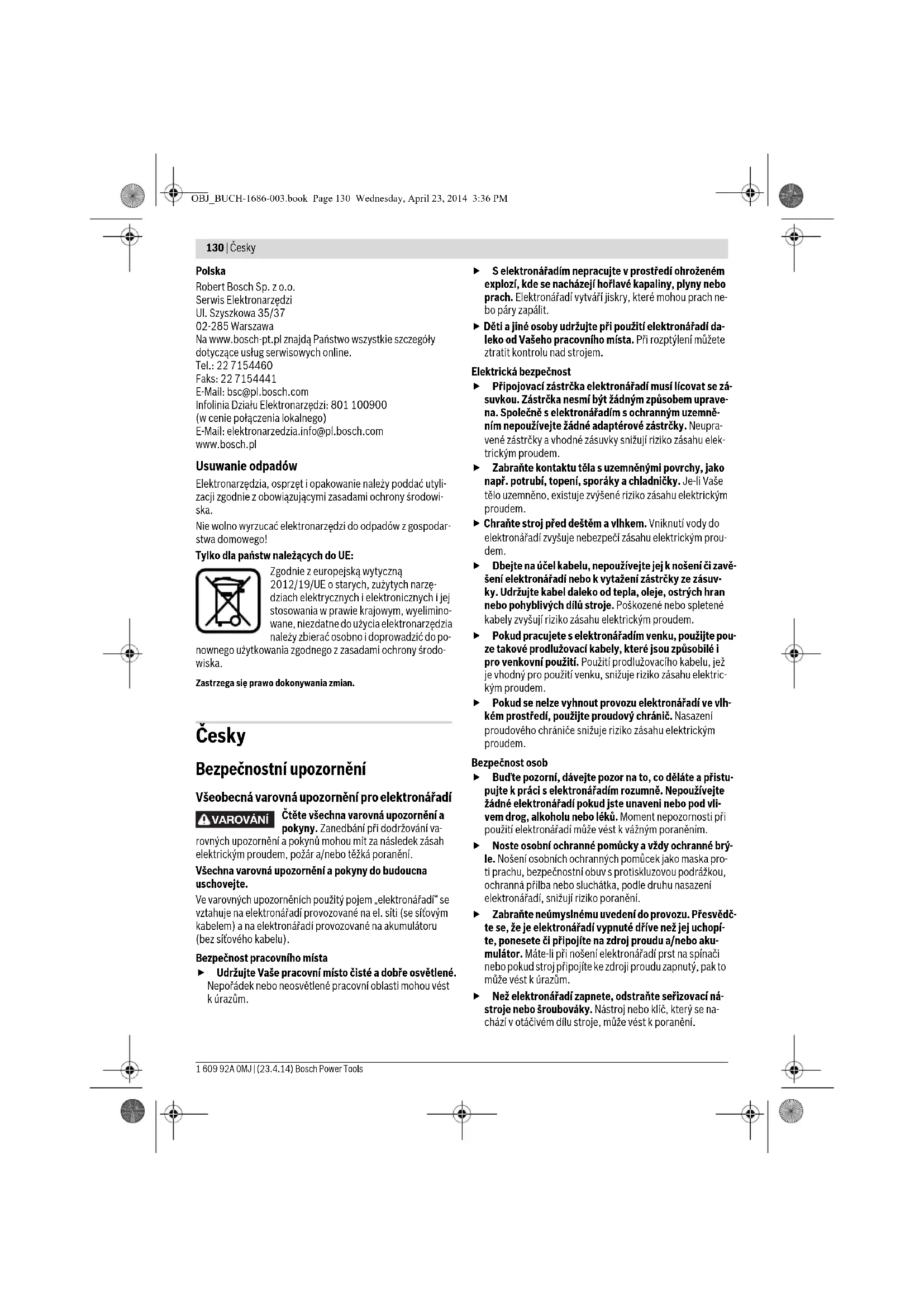

(vektorový součet tří os) a nepřes- nost K stanoveny podle EN 60745: broušení povrchu (hrubování): a

broušení s brusným listem: a

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektroná- řadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To mů- že zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatíženi vibracemi po celou pracovní do- bu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obslu- hy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů. Prohlášení o shodě Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Tech- nická data“ popsaný výrobek je v souladu s následujícími nor- mami nebo normativními dokumenty: EN 60745 podle usta- novení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES. Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montáž Montáž ochranných přípravků Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Upozornění: Po prasknutí brusného kotouče během provozu nebo při poškození upínacích přípravků na ochranném kry- tu/na elektronářadí musí být elektronářadí neprodleně zaslá- no do servisního střediska, adresy viz odstavec „Zákaznická a poradenská služba“. Ochranný kryt pro broušení Ochranný kryt 5 nasaďte na krk vřetene. Polohu ochranného krytu 5 přizpůsobte potřebám pracovního pochodu a ochran- ný kryt 5 zaaretujte pomocí zajišťovacího šroubu 6. Ochranný kryt 5 nastavte tak, aby se zamezilo odletu jisker ve směru obsluhy. Ochranný kryt pro dělení Při dělení pomocí vázaných brusných prostředků pou- žívejte vždy ochranný kryt pro dělení 13. Při oddělování v kameni se postarejte o dostatečné od- sávání prachu. Ochranný kryt pro dělení 13 se namontuje jako ochranný kryt pro broušení 5. Odsávací kryt pro dělení s vodícími saněmi Odsávací kryt pro dělení s vodícími saněmi 24 se namontuje jako ochranný kryt pro broušení 5. Přídavná rukojeť Používejte Vaše elektronářadí pouze s přídavnou ruko- jetí 3. Přídavnou rukojeť 3 našroubujte podle způsobu práce vpravo nebo vlevo na hlavu převodovky. Úhlová bruska GWS ... 20-230

... H50 L.. ... H50 M.. Jmenovitý příkon W2000 2000 Výstupní výkon W1250 1250 Jmenovité otáčky min

Max. průměr brusného kotouče mm 230 230 Závit brusného vřetene M 14 M 14 Max. délka závitu brusného vřetene mm 25 25 Ochrana proti znovurozběhu

Omezení rozběhového proudu

Hmotnost podle EPTA-Procedure 01/2003 –s přídavnou rukojetí tlumící vibrace – se standardní přídavnou rukojetí

5,2 5,1 5,2 5,1 Třída ochrany /II /II Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit. Pouze pro elektronářadí bez omezení rozběhového proudu: Spínací jevy způsobují krátkodobé poklesy napětí. Při nepříznivých podmínkách sítě se může vyskytovat omezování jiných strojů. Při impedanci sítě menší než 0,25 ohmů se žádné rušení neočekává. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1686-003.book Page 134 Wednesday, April 23, 2014 3:36 PMČesky | 135 Bosch Power Tools 1 609 92A 0MJ | (23.4.14) Ochrana ruky Pro práce s pryžovým brusným talířem 20 nebo s hrn- covým kartáčem/kotoučovým kartáčem/lamelovým brusným kotoučem vždy namontujte ochranu ruky 18. Ochranu ruky 18 upevněte pomocí přídavné rukojeti 3. Montáž brusných nástrojů Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Nedotýkejte se brusných a dělicích kotoučů dříve, než vychladnou. Kotouče jsou při práci velmi horké. Očistěte brusné vřeteno 4 a všechny montované díly. Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít- ko vřetene 1, aby se brusné vřeteno zaaretovalo. Aretační tlačítko vřetene ovládejte jen za stavu klidu brusného vřetene. Jinak se může elektronářadí poškodit. Brusný/dělící kotouč Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco- vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re- dukce. Při používání diamantových dělících kotoučů dbejte na to, aby šipka směru otáčení na diamantovém dělícím kotouči a směr otáčení elektronářadí (viz šipka směru otáčení na hlavě převo- dovky) souhlasily. Pořadí montáže je patrné na straně grafiky. K upevnění brusného/dělícího kotouče našroubujte upínací matici 9 a upněte ji pomocí klíče se dvěma čepy, viz odstavec „Rychloupínací matice“. Po montáži brusného nástroje před zapnutím zkontro- lujte, zda je brusný nástroj správně namontován a mů- že se volně otáčet. Zajistěte, aby se brusný nástroj ne- dotýkal ochranného krytu nebo dalších dílů. V upínací přírubě 7 je kolem středicího osazení vložen díl z umělé hmoty (o-kroužek). Pokud o-kroužek chybí nebo je poškozen, musí být před dal- ším používáním upínací příruba 7 bez- podmínečně vyměněna. Lamelový brusný kotouč Pro práce s lamelovým brusným kotoučem namontujte vždy ochranu ruky 18. Pryžový brusný talíř Pro práce s pryžovým brusným talířem 20 namontujte vždy ochranu ruky 18. Pořadí montáže je patrné na straně grafiky. Před montáží pryžového brusného talíře 20 nasaďte 2 distanční podložky 19 na brusné vřeteno 4. Našroubujte kruhovou matici 22 a utáhněte ji klíčem se dvě- ma čepy. Hrncový kartáč/kotoučový kartáč Pro práce s hrncovým kartáčem nebo kotoučovým kar- táčem namontujte vždy ochranu ruky 18. Pořadí montáže je patrné na straně grafiky. Hrncový kartáč/kotoučový kartáč se musí nechat našroubo- vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru- bě brusného vřetene na konec závitu. Hrncový kartáč/kotou- čový kartáč pevně utáhněte stranovým klíčem. Brusný hrnec Pro práce s brusným hrncem namontujte speciální ochranný kryt 15. Brusný hrnec 16 by měl vždy jen natolik vyčnívat z ochranné- ho krytu 15, jak je to pro příslušný případ opracování nezbyt- ně nutné. Ochranný kryt 15 nastavte na tuto míru. Pořadí montáže je patrné na straně grafiky. Našroubujte upínací matici

a pevně ji utáhněte pomocí zalo-

ného klíče se dvěma čepy 17. Rychloupínací matice K snadné výměně brusných nástrojů bez použití dalších ná- strojů můžete místo upínací matice 9 použít rychloupínací matici 11. Rychloupínací matice 11 smí být použita jen pro brusné nebo dělící kotouče. Použijte pouze bezvadnou, nepoškozenou rychloupínací matici 11. Při našroubování dbejte na to, aby popsaná strana rych- loupínací matice 11 neukazovala k brusnému kotouči; šip- ka musí ukazovat na indexovou značku 27. Stlačte aretační tlačítko vře- tene 1, aby se brusné vřeteno zajistilo. Pro pevné utažení rychloupínací matice otočte brusný kotouč silou ve směru hodinových ručiček. Řádně upevněnou, nepoško- zenou rychloupínací matici můžete uvolnit rukou otáče- ním rýhovaného kroužku pro- ti směru hodinových ručiček. Pevně usazenou rychloupí- nací matici nikdy neuvol- ňujte pomocí kleští, nýbrž použijte klíč se dvěma čepy. Klíč se dvěma čepy nasaďte jak je zobrazeno na obrázku.

OBJ_BUCH-1686-003.book Page 135 Wednesday, April 23, 2014 3:36 PM136 | Česky 1 609 92A 0MJ | (23.4.14) Bosch Power Tools Dovolené brusné nástroje Můžete používat všechny v tomto návodu k obsluze uvedené brusné nástroje. Dovolený počet otáček [min

] resp. obvodová rychlost [m/s] použitých brusných nástrojů musí minimálně odpovídat úda- jům v následující tabulce. Dbejte proto dovoleného počtu otáček resp. obvodové rychlosti na etiketě brusného nástroje. Otočení hlavy převodovky Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Hlavu převodovky může- te otočit v krocích po 90°. Tím lze uvést spínač pro zvláštní případy práce do výhodnější manipulační polohy, např. pro dělící práce s odsávacím kry- tem s dělícími saněmi 24 nebo pro leváky. Zcela vyšroubujte 4 šrouby. Hlavu převodovky opatrně a bez odejmutí od tělesa natočte do nové polohy. 4 šrouby opět pevně utáhněte. Odsávání prachu/třísek Prach materiálů jako olovoobsahující nátěry, některé dru- hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon- takt s prachem nebo vdechnutí mohou vyvolat alergické re- akce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dře- vo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné od- sávání prachu. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané ma- teriály. Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit. Provoz Uvedení do provozu Dbejte síťového napětí! Napětí zdroje proudu musí sou- hlasit s údaji na typovém štítku elektronářadí. Elektro- nářadí označené 230 V smí být provozováno i na 220 V. Při provozu elektronářadí na mobilních zdrojích proudu (ge- nerátorech), jež nedisponují dostatečnou rezervou výkonu popř. nemají žádnou vhodnou regulaci napětí se zesílením rozběhového proudu, může docházet ke ztrátám výkonu nebo netypickému chování při zapnutí. Prosím dbejte na vhodnost Vámi nasazeného generátoru proudu, zejména pokud jde o síťové napětí a frekvenci. Zapnutí – vypnutí Pro uvedení do provozu posuňte spínač 2 dopředu a poté jej stlačte. Pro aretaci stlačeného spínače 2 posuňte spínač 2 dále vpřed. K vypnutí elektronářadí spínač 2 uvolněte popř. je-li zaareto- ván, spínač 2 krátce stlačte a potom jej uvolněte. Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte. Provedení spínače bez aretace (specifické podle země): Pro uvedení do provozu posuňte spínač 2 dopředu a poté jej stlačte. K vypnutí elektronářadí spínač 2 uvolněte. Před používáním brusné nástroje zkontrolujte. Brusný nástroj musí být bezvadně namontován a též se může volně otáčet. Proveďte zkušební běh minimálně 1 minutu bez zatížení. Nepoužívejte žádné poškozené, nekruhové nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou puknout a způsobit zranění. Ochrana proti znovurozběhu (GWS 20-230 JH) Ochrana proti znovurozběhu zabraňuje nekontrolovanému znovurozběhnutí elektronářadí po přerušení přívodu proudu. Pro znovuuvedení do provozu dejte spínač 2 do vypnuté po- lohy a elektronářadí znovu zapněte. Omezení rozběhového proudu (GWS 20-230 JH) Omezení rozběhového proudu omezuje výkon při zapnutí elektronářadí a umožňuje provoz na pojistkách 16 A. Upozornění: Běží-li elektronářadí ihned po zapnutí s plným počtem otáček, pak došlo k výpadku omezení rozběhového proudu a ochrany proti znovurozběhu. Elektronářadí musí být neprodleně zasláno do servisu, adresy viz odstavec „Zákaz- nická a poradenská služba“. max. [mm] [mm] D b d [min
