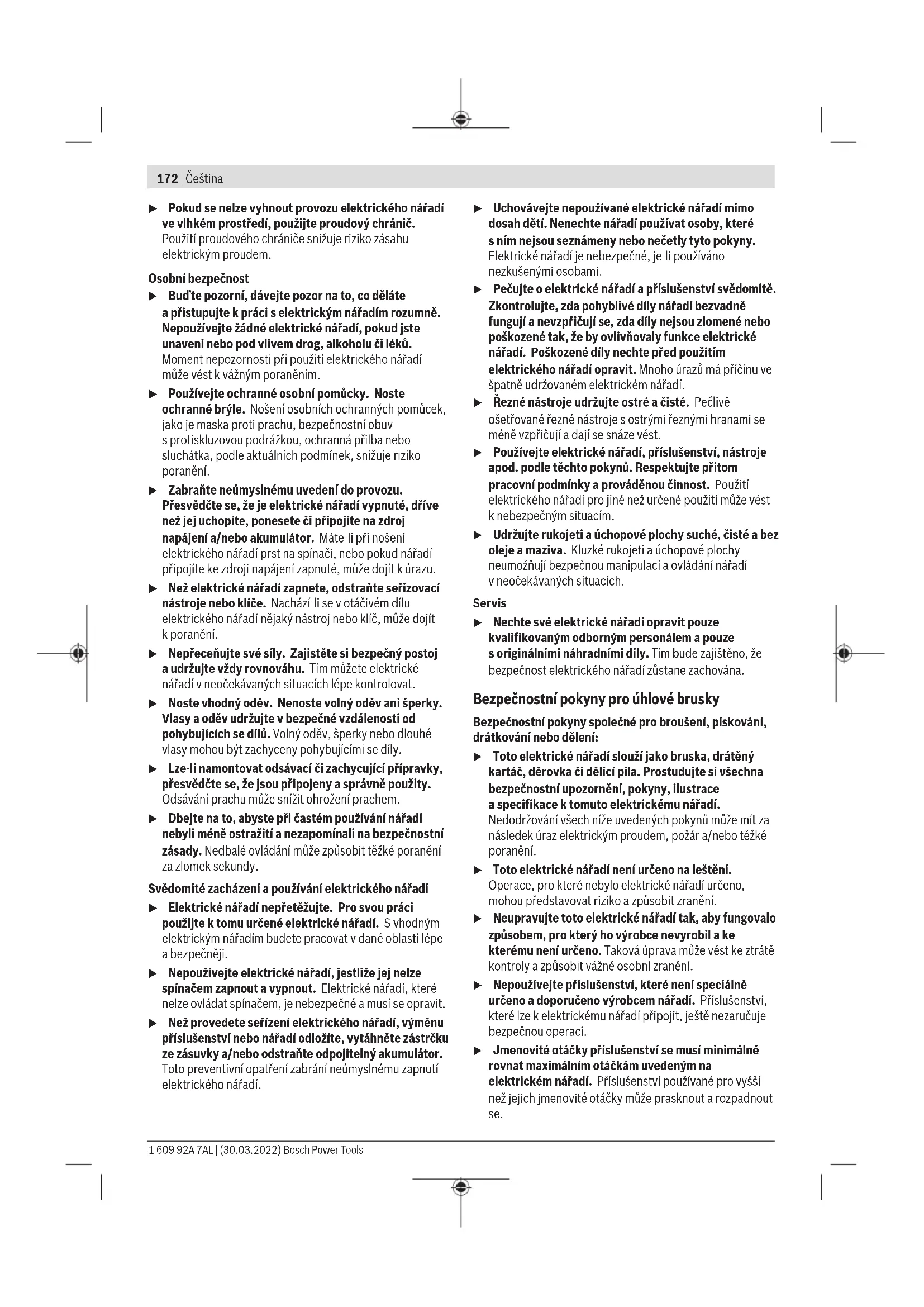

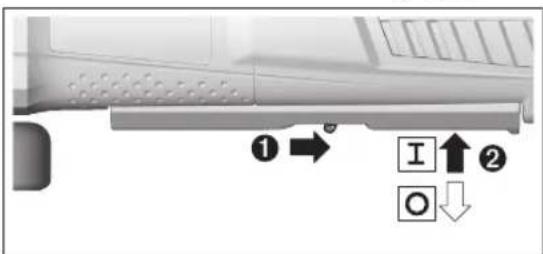

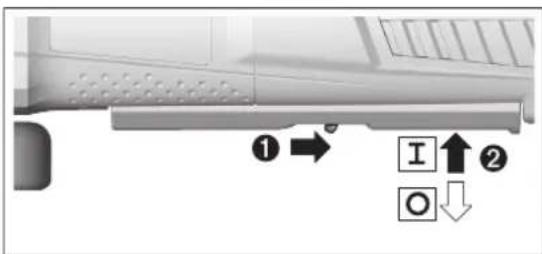

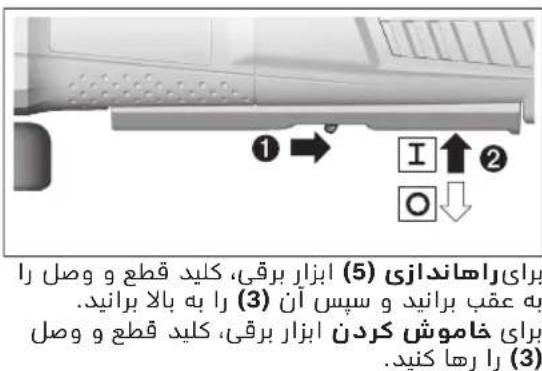

NÁVOD K OBSLUZE GWS 15125 CIEP Professional BOSCH

(8) Ochranný kryt pro broušení (9) Ochranný kryt pro dělení

(10) Upínací příruba stěsnicím kroužkem (11) Hrncový kotouč ztvrdokovu

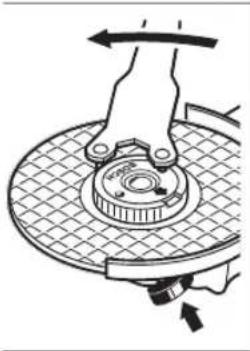

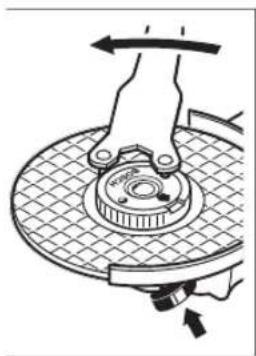

(14) Kolíkový klíč pro upínací matici

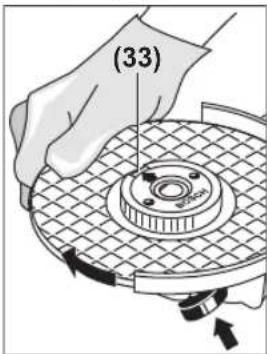

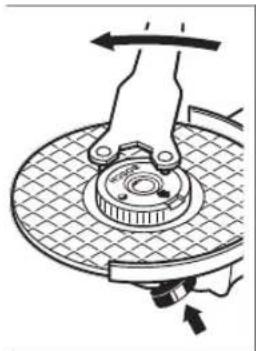

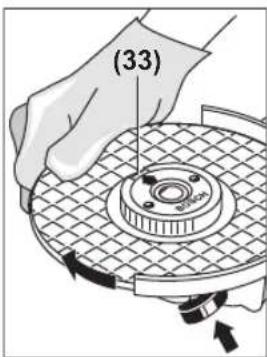

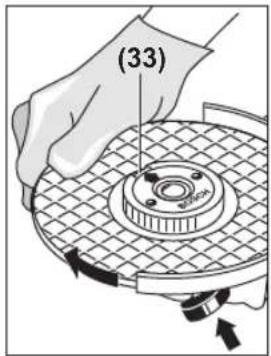

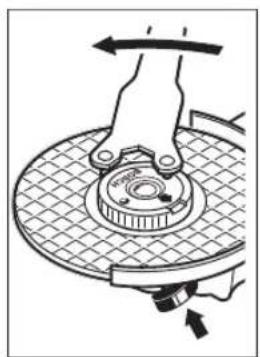

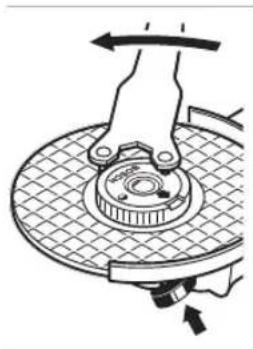

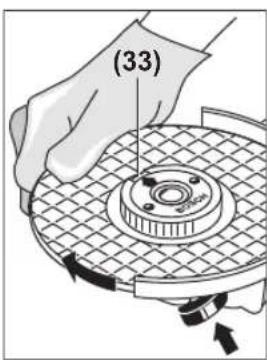

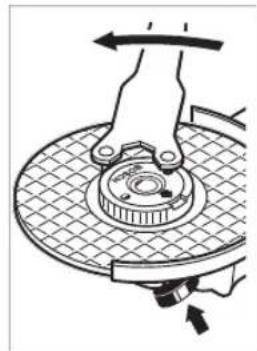

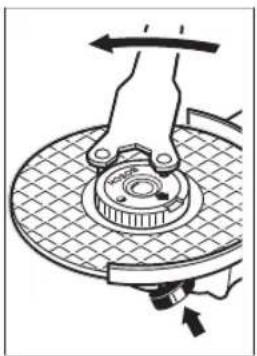

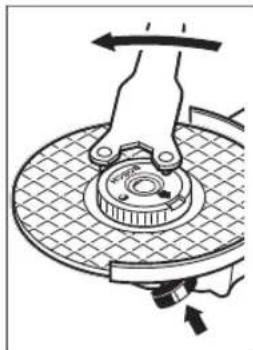

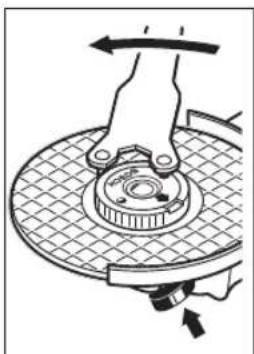

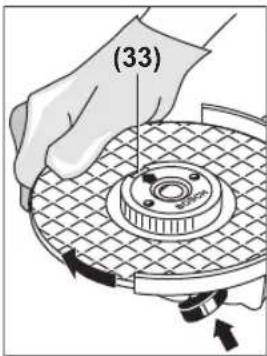

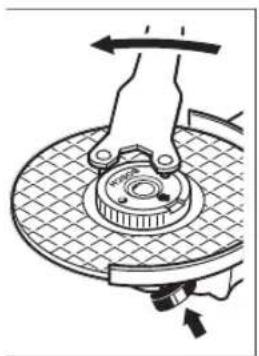

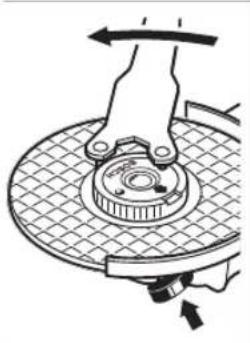

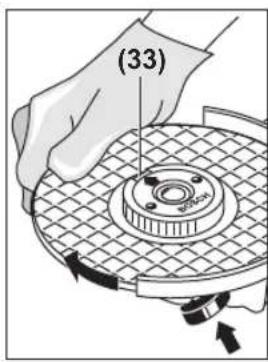

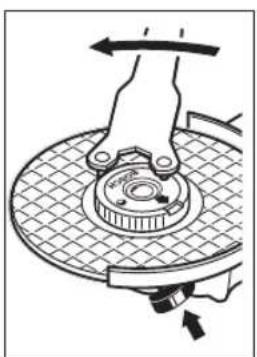

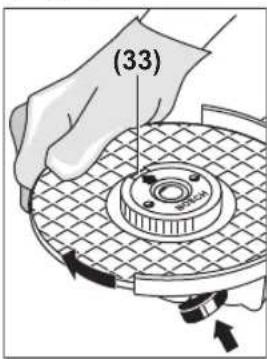

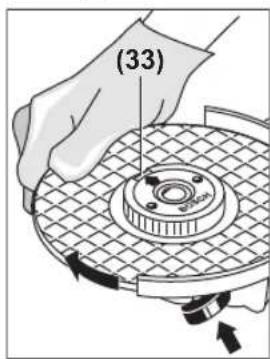

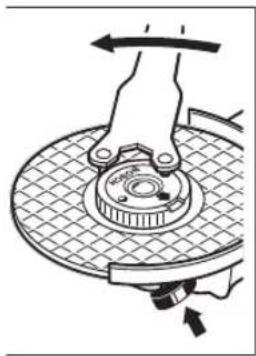

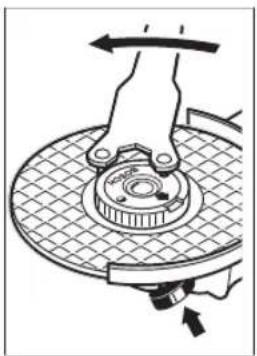

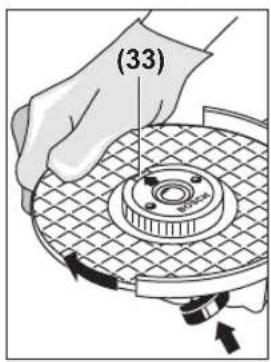

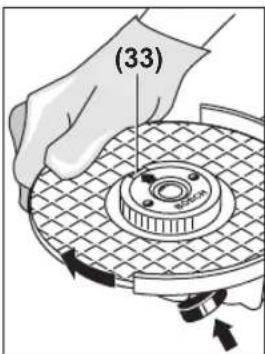

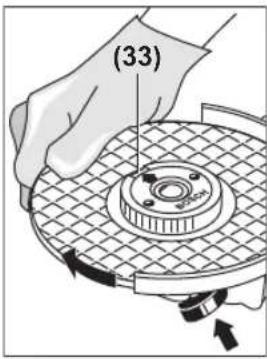

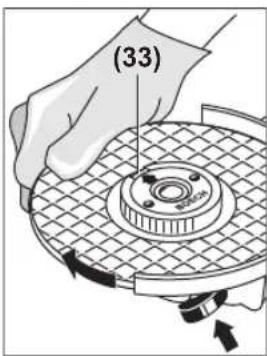

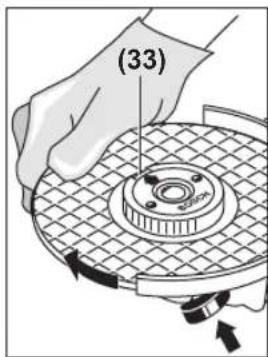

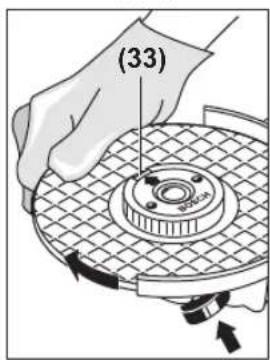

(15) Upínací matice (16) Rychloupínací matice

(17) Rukojeť (izolovaná plocha pro uchopení) (18) Brusné vřeteno (19) Odsávací kryt pro dělení svodicími saněmi

(20) Diamantový dělicí kotouč

(22) Gumový brusný talíř

(26) Diamantová vrtací korunka

(27) Kryt pro dělení (28) Kotoučový kartáč (Ø22,22mm)

(30) Kuželový kartáč

(32) Přídavná rukojeť stlumením vibrací (izolovaná plocha pro uchopení) (GWS15-125CIEP)

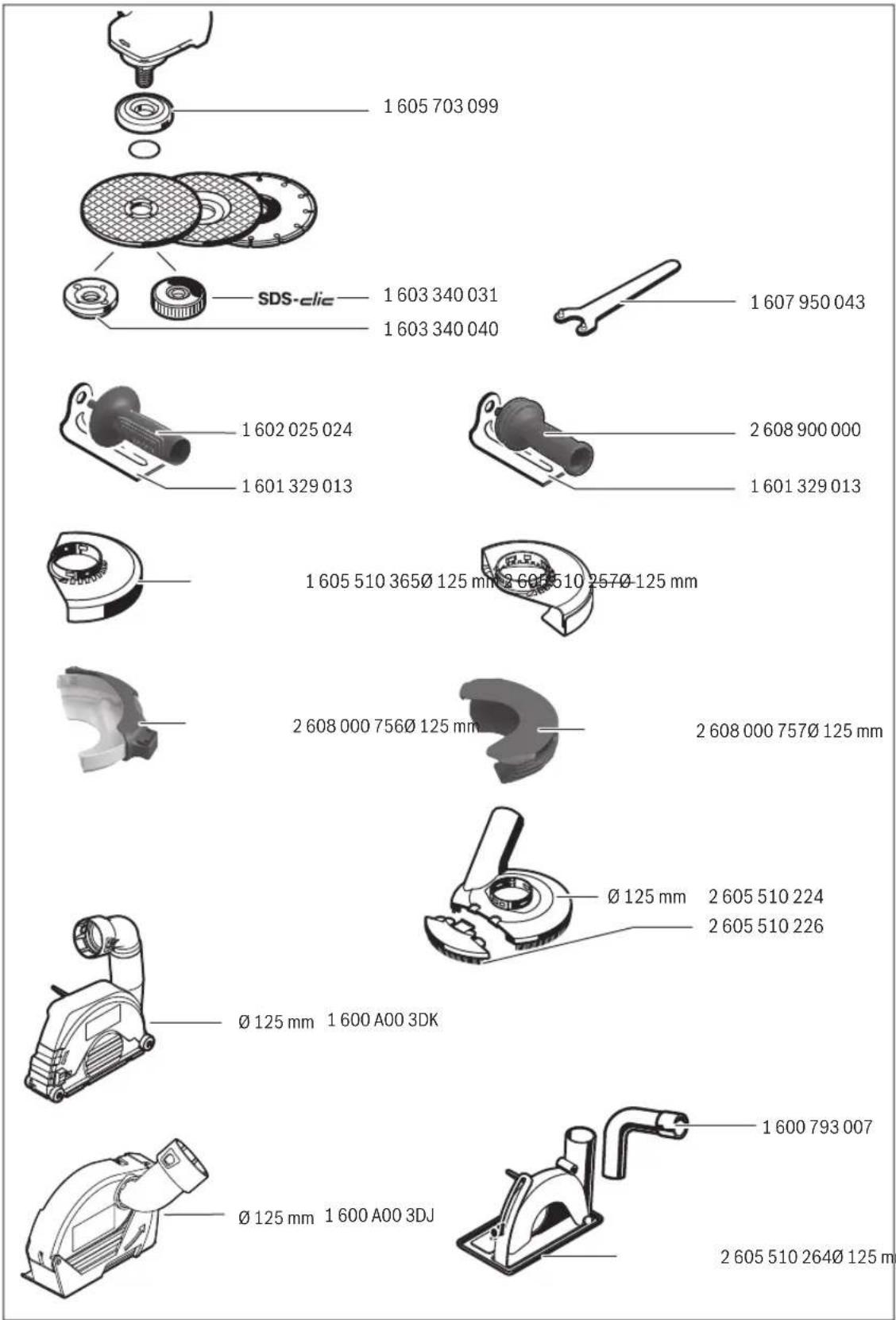

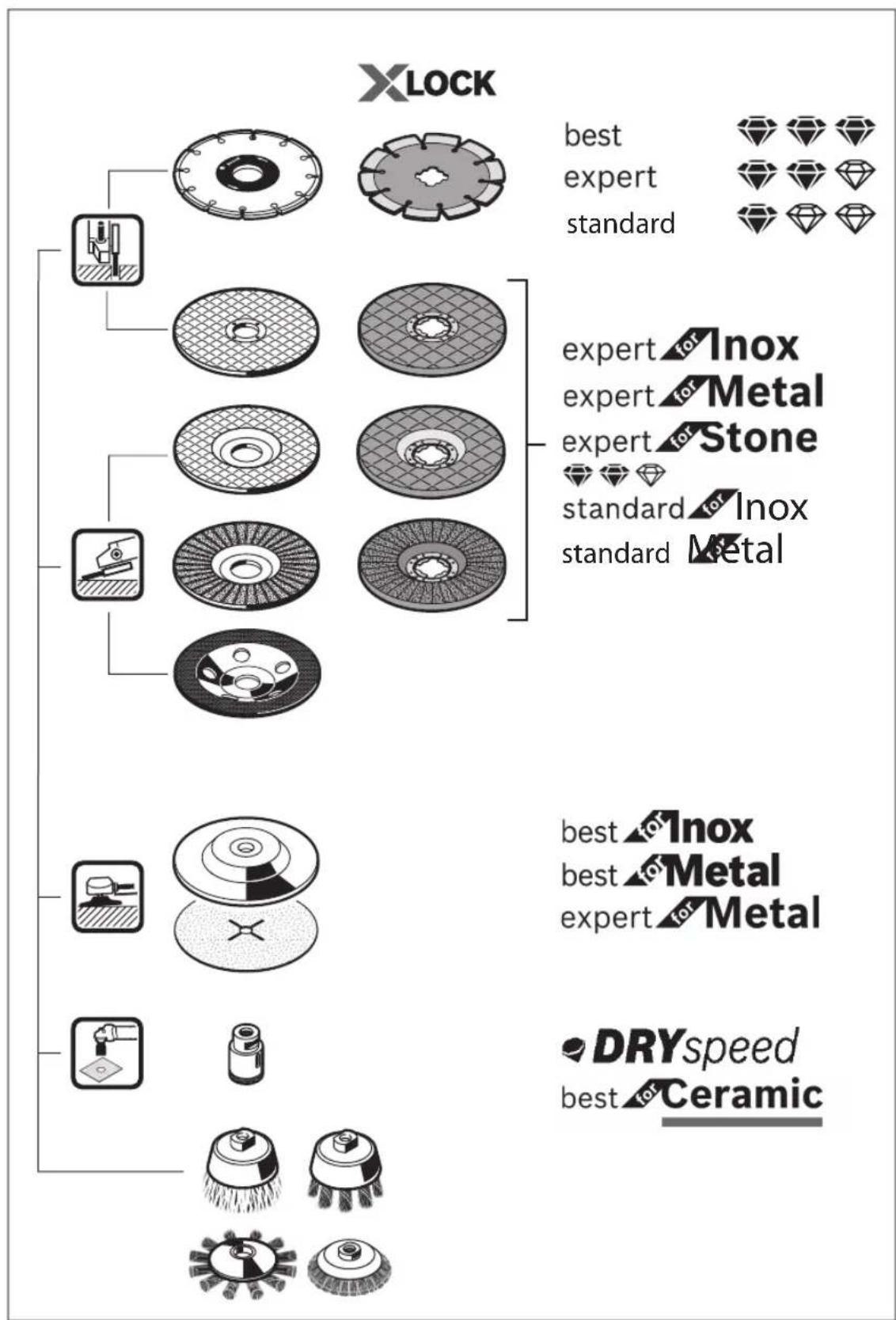

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Úhlová bruska GWS 11-125 P GWS 11-125 P GWS 15-125 CIEP Číslo zboží 3601G922.. 3601G9226. 3601G962.. Jmenovitý příkon W 1100 1060 1500 Výstupní výkon W 740 640 820 Jmenovité otáčky

– – 2800–11500 Max. průměr brusného kotouče/ průměr gumového brusného kotouče mm 125 125 125 Vnitřní průměr kotouče mm 22,2 22,2 22,2 Závit brusného vřetena M 14 M 14 M 14 Max. délka závitu brusného vřetena mm 22 22 22 Předvolba otáček – – ● Konstantní elektronika – – ● Vypnutí při zpětném rázu – – ● Ochrana proti opětovnému zapnutí – – ● Pozvolný rozběh – – ● Hmotnost podle EPTA-Procedure01:2014

kg 2,3–2,6 2,3–2,6 2,3–2,6 Třída ochrany / II / II / II A) Jmenovité volnoběžné otáčky podle ENIEC_62841-2-3 pro výběr vhodných nástrojů. Skutečné otáčky jsou zbezpečnostních důvodů ana základě výrobních tolerancí nižší.

vzávislosti na použitém ochranném krytu ((9),(8),(27)) apoužité přídavné rukojeti ((6),(32)) Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Informace ohluku avibracích GWS 11-125 P GWS 11-125 P GWS 15-125 CIEP 3601G922.. 3601G9226. 3601G962.. Hodnoty hlučnosti zjištěné podleENIEC62841-2-3. Hlučnost elektrického nářadí při použití váhového filtruA činí typicky Hladina akustického tlaku Hladina akustického výkonu NejistotaK Noste chrániče sluchu! dB(A) dB(A)

Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podleENIEC62841-2-3: Povrchové obroušování arozbrušování:

6,0 1,5 6,0 1,5 6,0 1,5 Kotoučové broušení:

3,0 1,5 3,0 1,5 3,0 1,5 Broušení tenkých plechů adalších lehce vibrujících materiálů svelkým povrchem může vést ke zvýšené hlučnosti až 15dB. Zvýšenou hlučnost lze snížit pomocí vhodných těžkých tlumicích podložek. Zvýšenou hlučnost je třeba zohlednit jak při posuzování rizika způsobená hlukem, tak také při výběru vhodných chráničů sluchu. Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. 1 609 92A 7AL | (30.03.2022) Bosch Power ToolsČeština | 177 Vypnutí při zpětném rázu (GWS15-125CIEP) Při náhlém zpětném rázu elektrického nářadí, např. zablokování vdělicím řezu, se elektronicky přeruší přívod proudu kmotoru. Pro opětovné spuštění nastavte vypínač (3) do vypnuté polohy aelektrické nářadí znovu zapněte. Ochrana proti opětovnému zapnutí (GWS15-125CIEP) Ochrana proti opětovnému zapnutí zabraňuje nekontrolovanému rozběhu elektronářadí po přerušení přívodu elektrického proudu. Pro opětovné spuštění nastavte vypínač (3) do vypnuté polohy aelektronářadí znovu zapněte. Pozvolný rozběh (GWS15-125CIEP) Elektronický pozvolný rozběh omezuje krouticí moment při zapnutí aumožňuje plynulé rozběhnutí elektrického nářadí. Upozornění: Pokud elektrické nářadí běží hned po zapnutí splnými otáčkami, došlo kselhání pozvolného rozběhu aochrany proti opětovnému zapnutí. Elektrické nářadí se musí neprodleně poslat do zákaznického servisu, adresy viz část „Zákaznická aporadenská služba“. Konstantní elektronika (GWS15-125CIEP) Konstantní elektronika udržuje počet otáček při běhu naprázdno apři zatížení téměř konstantní azaručuje rovnoměrný pracovní výkon. Předvolba otáček (GWS 15-125 CIEP) Pomocí kolečka pro předvolbu otáček (4) můžete předvolit potřebné otáčky iběhem provozu. Údaje vnásledující tabulce jsou doporučené hodnoty. Materiál Použití Nástroj Poloha nastavovacího kolečka Kov Odstranění barev Brusný papír 2–3 Kov Kartáčování, odrezování Hrncový kartáč, brusný papír 3 Ušlechtilá ocel Broušení Brusný kotouč/ fíbrový kotouč 4–6 Kov Hrubování Brusný kotouč 6 Kov Dělení Dělicí kotouč 6 Kámen Dělení Diamantový dělicí kotouč 6 u Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout arozpadnout se. Stupeň otáček [min

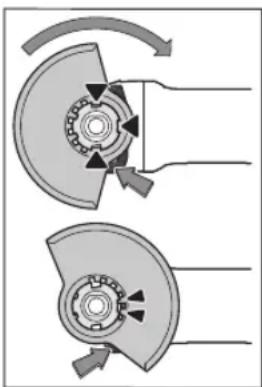

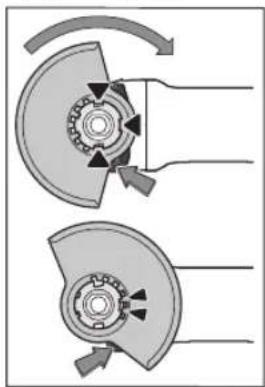

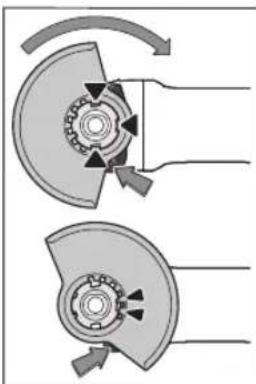

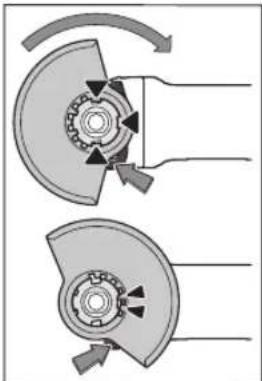

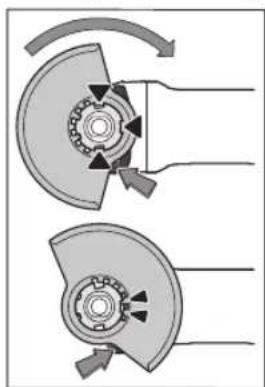

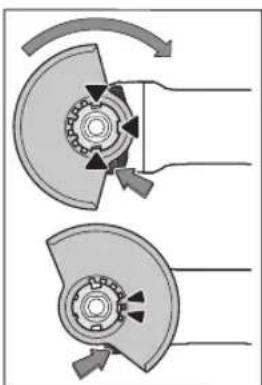

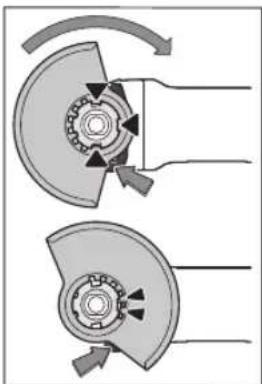

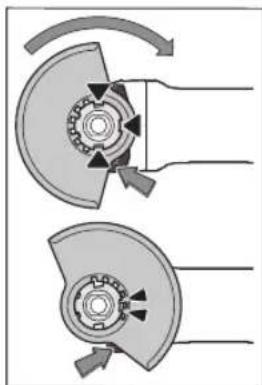

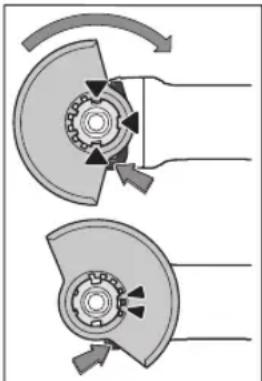

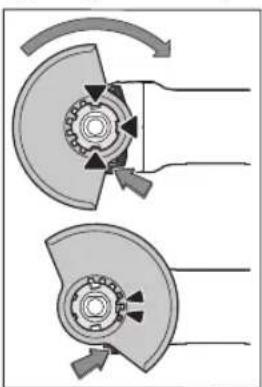

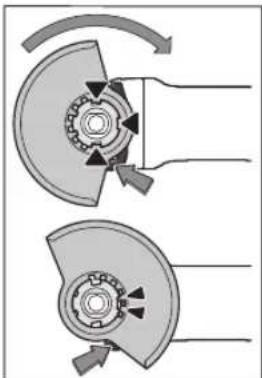

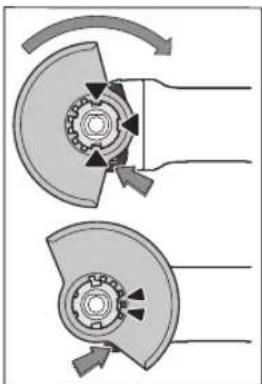

Uvedené hodnoty stupně otáček jsou orientační hodnoty. Montáž Montáž ochranného zařízení u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Upozornění: Po prasknutí brusného kotouče během provozu nebo při poškození upínacích přípravků na ochranném krytu/ na elektronářadí se musí elektronářadí neprodleně zaslat zákaznickému servisu, adresy viz část „Zákaznická aporadenská služba“. Ochranný kryt pro broušení Nasaďte ochranný kryt (8) pro upínání na elektronářadí tak, aby kódovací výstupky ochranného krytu souhlasily supínáním. Stiskněte adržte přitom stisknutou odjišťovací páčku (1). Přitlačte ochranný kryt (8) na krk vřetena tak, aby nákružek ochranného krytu dosedal kpřírubě elektronářadí aotáčejte ochranným krytem, dokud slyšitelně nezaskočí. Nastavte polohu ochranného krytu (8) podle požadavků příslušné práce. Odjišťovací páčku (1) stiskněte nahoru aotočte ochranný kryt (8) do požadované polohy. u Ochranný kryt(8) nastavte vždy tak, aby oba výstupky odjišťovací páčky (1) zapadly do příslušných otvorů vochranném krytu (8). Bosch Power Tools 1 609 92A 7AL | (30.03.2022)178 | Čeština u Ochranný kryt (8) nastavte tak, aby jiskry nelétaly směrem kpracovníkovi. u Ochranným krytem (8) smí být možné otáčet pouze po stisknutí odjišťovací páčky (1)! Vopačném případě se nesmí elektronářadí vžádném případě nadále používat amusí se dát do servisu. Upozornění: Kódovací výstupky na ochranném krytu (8) zabezpečují, že lze namontovat pouze ochranný kryt, který je vhodný pro toto elektronářadí. Odsávací kryt pro broušení Pro bezprašné broušení barev, laků aplastů ve spojení stvrdokovovými hrncovými kotouči(11) můžete použít odsávací kryt(7). Odsávací kryt(7) není vhodný pro broušení kovu. Kodsávacímu krytu(7) lze připojit vhodný vysavač Bosch. Za tímto účelem nasaďte sací hadici sodsávacím adaptérem do příslušného hrdla odsávacího krytu. Ochranný kryt pro dělení u Při dělení používejte vždy ochranný kryt pro dělení(9) nebo ochranný kryt pro broušení (8) společně skrytem pro dělení (27). u Při dělení kamene zajistěte dostatečné odsávání prachu. Ochranný kryt pro dělení(9) se montuje stejně jako ochranný kryt pro broušení(8). Kryt pro dělení zkovu Namontujte kryt pro dělení(27) zkovu na ochranný kryt pro broušení(8) (viz obrázek A): Překlopte přídržný oblouk zpět (➊). Nasaďte kryt(27) na ochranný kryt pro broušení (8) (➋). Přídržný oblouk pevně přitlačte kochrannému krytu(8)

Pro demontáž (viz obrázekB) stiskněte tlačítko na přídržném oblouku (➊) apřeklopte ho zpět (➋). Stáhněte kryt(27) zochranného krytu(8) (➌). Kryt pro dělení zplastu Nasaďte kryt pro dělení(27) zplastu na ochranný kryt pro broušení(8) (viz obrázekC). Kryt(27) slyšitelně aviditelně zaskočí na ochranném krytu(8). Pro demontáž (viz obrázekD) odjistěte kryt(27) na ochranném krytu(8) (➊) vlevo nebo vpravo astáhněte kryt

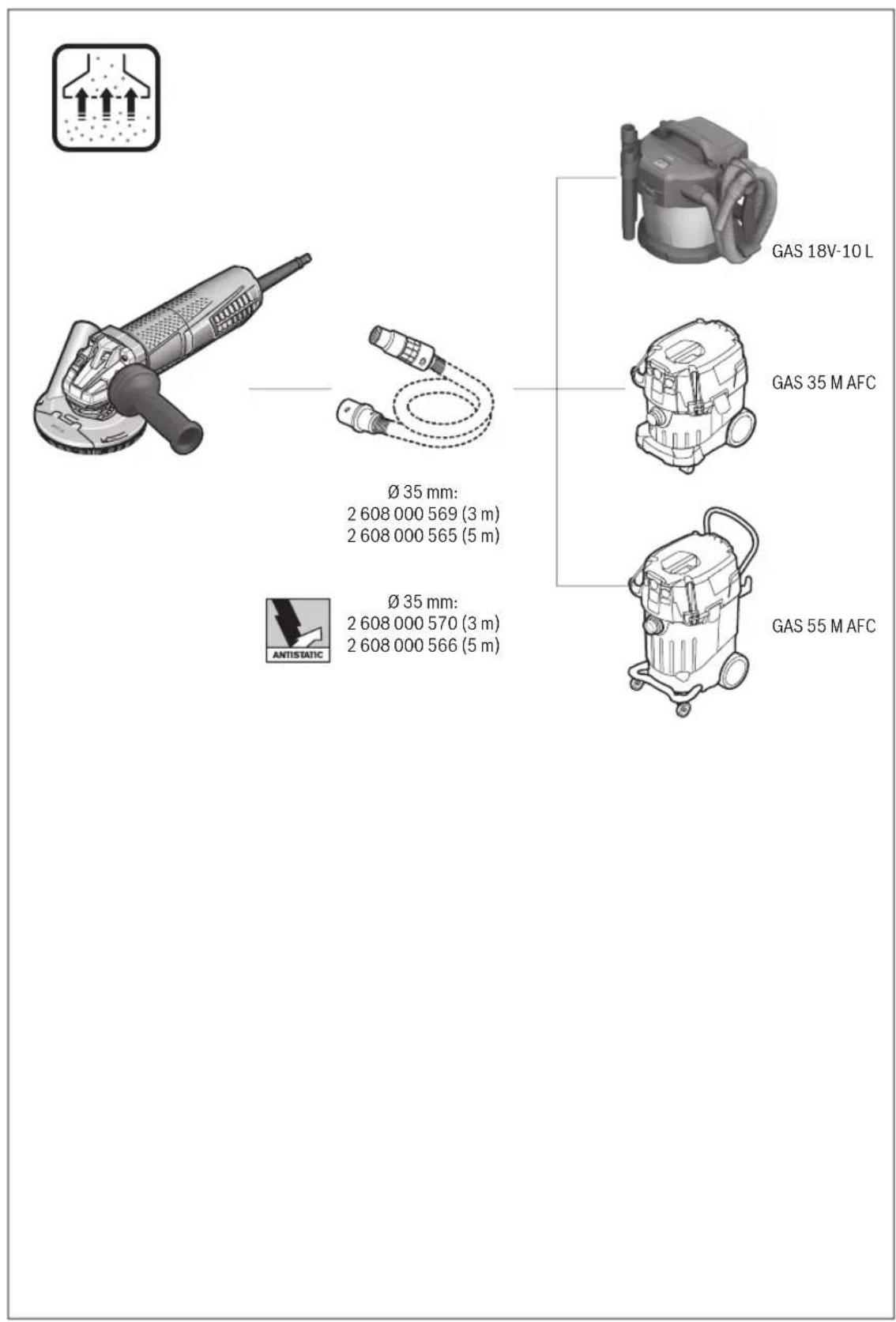

Odsávací kryt pro dělení svodicími saněmi Odsávací kryt pro dělení svodicími saněmi(19) se montuje stejně jako ochranný kryt pro broušení. Upevněním přídavné rukojeti(6)/(32) skrz oblouk na odsávacím krytu ke krytu převodovky je elektrické nářadí pevně spojené sodsávacím krytem. Kodsávacímu krytu svodicími saněmi(19) lze připojit vhodný vysavač Bosch. Za tímto účelem nasaďte sací hadici sodsávacím adaptérem do příslušného hrdla odsávacího krytu. Upozornění: Tření, které vzniká vlivem prachu vsací hadici avpříslušenství během odsávání, způsobuje nabíjení elektrostatickou elektřinou, kterou může uživatel pociťovat jako elektrostatické výboje (vzávislosti na podmínkách prostředí afyzickém stavu). Bosch obecně doporučuje používat pro vysávání jemného prachu asuchých materiálů antistatickou sací hadici (příslušenství). Ochrana rukou u Pro práci sgumovým brusným talířem(22) nebo shrncovým kartáčem/ kuželovým kartáčem/ diamantovou brusnou korunkou vždy namontujte ochranu ruku (21). Ochranu rukou(21) upevněte pomocí přídavné rukojeti(6)/ (32). Standardní přídavná rukojeť/ přídavná rukojeť stlumením vibrací Přídavnou rukojeť(6)/(32) našroubujte na převodovou hlavu vzávislosti na způsobu práce vpravo nebo vlevo. u Elektrické nářadí používejte pouze spřídavnou rukojetí (6)/(32). u Nepoužívejte elektrické nářadí, když je přídavná rukojeť (6)/(32) poškozená. Na přídavné rukojeti(6)/ (32) neprovádějte žádné změny. Přídavná rukojeť stlumením vibrací(32) umožňuje příjemnější abezpečnou práci sminimálními vibracemi. Montáž brusných nástrojů u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Nedotýkejte se brusných arozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají. Vyčistěte brusné vřeteno (18) avšechny díly, které budete montovat. Pro upnutí auvolnění brusných nástrojů stiskněte aretační tlačítko vřetena (2), abyste brusné vřeteno zablokovali. u Aretační tlačítko vřetena ovládejte, jen když je brusné vřeteno zastavené. Jinak se může elektronářadí poškodit. Brusný/dělicí kotouč Dbejte na rozměry brusných nástrojů. Průměr otvoru musí odpovídat upínací přírubě. Nepoužívejte adaptéry ani redukce. Při používání diamantových dělicích kotoučů dbejte na to, aby se šipka směru otáčení na diamantovém dělicím kotouči shodovala se směrem otáčení elektronářadí (viz šipka směru otáčení na krytu). Pořadí při montáži je vyobrazené na stránce sobrázky. Upozornění: Při montáži brusných nebo dělicích kotoučů spojivem pomocí dodané upínací příruby(10) aupínací matice (15), resp. rychloupínací matice(16) není nutné používat mezivrstvy. Pro upevnění brusného/dělicího kotouče nasaďte upínací přírubu stěsnicím kroužkem (10) na brusné vřeteno(18) anašroubujte upínací matici(15). Dbejte na správnou orientaci upínací matice(15) vzávislosti na použitém 1 609 92A 7AL | (30.03.2022) Bosch Power ToolsČeština | 179 brusném/dělicím kotouči (viz obrázky vpřední části Návodu kobsluze) autáhněte ji pomocí kolíkového klíče. (viz „ Rychloupínací matice “, Stránka179). u Po montáži brusného nástroje před zapnutím zkontrolujte, zda je brusný nástroj správně namontovaný azda se může volně otáčet. Zajistěte, aby se brusný nástroj nedotýkal ochranného krytu nebo dalších dílů. Vupínací přírubě (10) je okolo středicího nákružku nasazený plastový díl (těsnicí kroužek). Pokud těsnicí kroužek chybí nebo je poškozený, musí se upínací příruba (10) před dalším používáním bezpodmínečně vyměnit. Rychloupínací matice Pro jednoduchou výměnu brusného vřetena bez použití dalších nástrojů můžete místo upínací matice (15) použít rychloupínací matici (16). u Rychloupínací matice (16) se smí používat pouze pro brusné nebo dělicí kotouče. Používejte pouze bezvadné, nepoškozené rychloupínací matice (16). Při našroubování dbejte na to, aby popsaná strana rychloupínací matice (16) nesměřovala kbrusnému kotouči; šipka musí ukazovat na indexovou značku (33). (33) Stiskněte aretační tlačítko vřetena (2), abyste brusné vřeteno zablokovali. Pro utažení rychloupínací matice otáčejte silou brusným kotoučem po směru hodinových ručiček. Řádně upevněnou, nepoškozenou rychloupínací matici můžete povolit rukou otáčením rýhovaného kroužku proti směru hodinových ručiček. Zaseknutou rychloupínací matici nikdy nepovolujte kleštěmi, nýbrž použijte kolíkový klíč. Kolíkový klíč nasaďte podle znázornění na obrázku. Schválené brusné nástroje Můžete používat všechny brusné nástroje uvedené vtomto návodu kobsluze. Přípustné otáčky [min

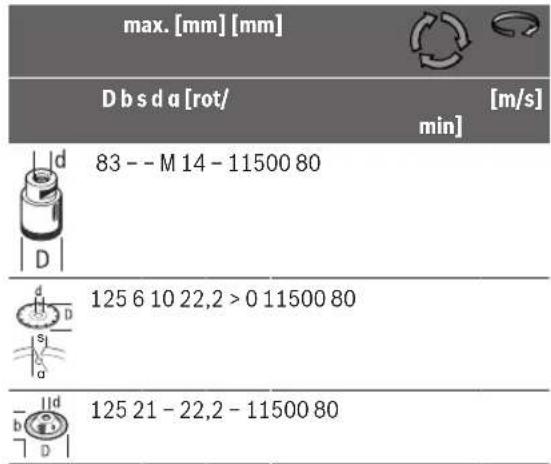

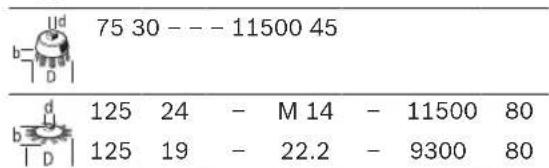

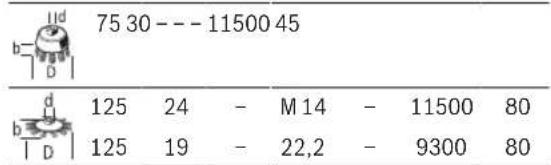

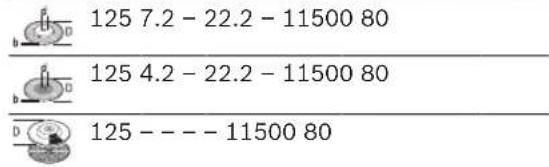

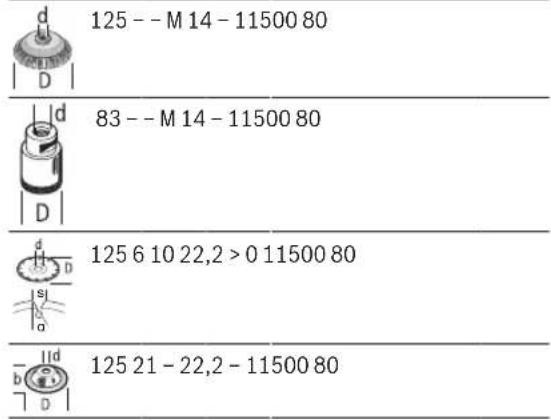

], resp. přípustná obvodová rychlost [m/s] použitých brusných nástrojů musí odpovídat minimálně údajům vnásledující tabulce. Zohledněte proto přípustné otáčky, resp. obvodovou rychlost na etiketě brusného nástroje. max. [mm] [mm] D b s d α [min

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami: Technicke podklady u: * Úhlová bruska Objednací číslo
