BRUKSANVISNING GWS 15125 CIEP Professional BOSCH

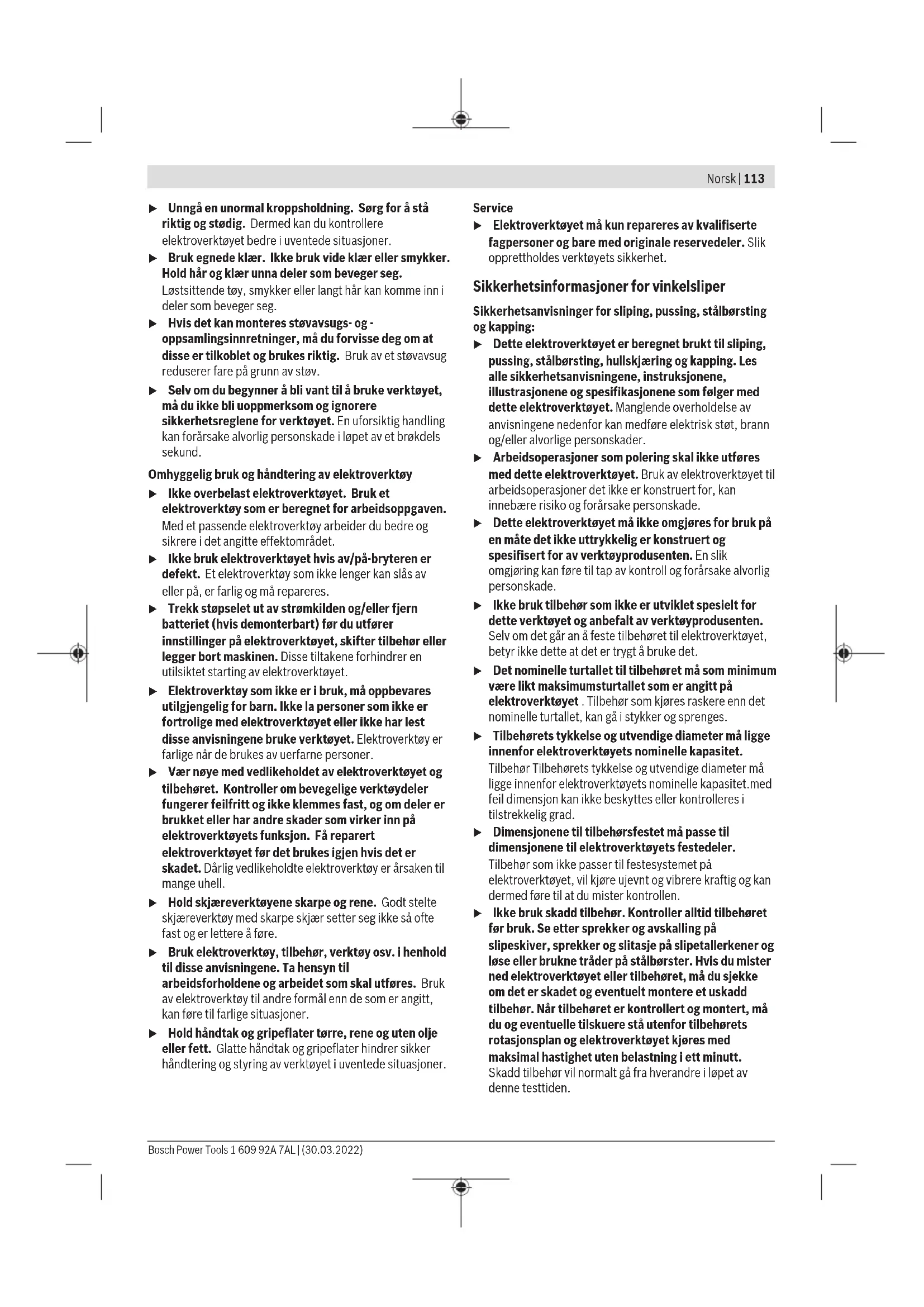

(21) Håndbeskyttelse
(21) Håndbeskyttelse
kg 2,3–2,6 2,3–2,6 2,3–2,6 Kapslingsgrad / II / II / II A) Nominelt tomgangsturtall ifølge ENIEC 62841-2-3 for valg av egnede innsatsverktøy. Det faktiske turtallet er av sikkerhetsgrunner og på grunn av produksjonstoleranser lavere.
Avhengig av det benyttede vernedekselet ((9),(8),(27)) og det benyttede ekstrahåndtaket ((6),(32)) Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Støy-/vibrasjonsinformasjon GWS 11-125 P GWS 11-125 P GWS 15-125 CIEP 3601G922.. 3601G9226. 3601G962.. Støyemisjon målt i henhold tilENIEC62841-2-3. Vanlig A-støynivå for elektroverktøyet Lydtrykknivå Lydeffektnivå Usikkerhet K Bruk hørselvern! dB(A) dB(A)
(vektorsum av tre retninger) og usikkerhet K målt i henhold tilENIEC62841-2-3: Overflatesliping og kappesliping:
3,0 1,5 3,0 1,5 3,0 1,5 Sliping av tynne plater eller andre lett vibrerende materialer med stor overflate kan medføre en økning av støyemisjonen på opptil 15 dB. Med egnede tunge isolasjonsmatter kan økningen av støyemisjonen reduseres. Det må tas hensyn til den høyere støyemisjonen både ved risikovurderingen av støyen og valg av egnet hørselvern. Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Tilbakeslagsutkobling (GWS15-125CIEP) Ved plutselig tilbakeslag på elektroverktøyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk. For å slå på igjen setter du på-/av-bryteren (3) i utkoblet posisjon og slår på elektroverktøyet på nytt. Beskyttelse mot ny innkobling (GWS15-125CIEP) Beskyttelsen mot ny innkobling forhindrer en kontrollert starting av elektroverktøyet etter avbrudd på strømtilførselen. For å slå på igjen setter du på-/av-bryteren (3) i av-stillingen og slår på elektroverktøyet på nytt. Mykstart (GWS15-125CIEP) Den elektroniske mykstarten begrenser dreiemomentet under innkobling og gir mulighet til tilnærmet rykkfri start av elektroverktøyet. Bosch Power Tools 1 609 92A 7AL | (30.03.2022)118 | Norsk Merknad: Hvis elektroverktøyet går med fullt turtall umiddelbart etter at det har blitt slått på, betyr det at mykstarten og gjenstartbeskyttelsen ikke fungerer. Elektroverktøyet må omgående sendes til kundeservice. Adresser, se avsnittet "Kundeservice og råd om bruk". Konstantelektronikk (GWS15-125CIEP) Konstantelektronikken holder turtallet så å si konstant under tomgang og last og sikrer jevn effekt. Turtallsinnstilling (GWS 15-125 CIEP) Med hjulet for turtallsinnstilling (4) kan du stille inn nødvendig turtall også under arbeidet. Tabellen gir en oversikt over anbefalte produkter. Materiale Bruksområde Innsatsverktøy Innstillingshjulets posisjon Metall Fjerning av maling Slipeblad 2–3 Metall Børste, fjerne rust Stålbørste/slipeskive 3 Rustfritt stål Slipe Slipeskive/fiberskive 4–6 Metall Grovsliping Slipeskive 6 Metall Kappe Kappeskive 6 Stein Kappe Diamantkappeskive 6 u Det nominelle turtallet til tilbehøret må som minimum være likt maksimumsturtallet som er angitt på elektroverktøyet . Tilbehør som kjøres raskere enn det nominelle turtallet, kan gå i stykker og sprenges. Turtallsinnstillingstrinn [o/min]
De angitte verdiene for turtallstrinnene er veiledende. Montering Montere verneinnretning u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning". Vernedeksel for sliping Legg vernedekselet (8) på festet på elektroverktøyet. Kodetappene på vernedekselet skal stemme overens med festet. Mens du gjør dette, trykker du på utløserspaken (1) og holder den inne. Trykk vernedekselet (8) på spindelhalsen helt til kragen på vernedekselet sitter på flensen til elektroverktøyet, og drei vernedekselet til det høres at det festes. Tilpass plasseringen av vernedekselet (8) etter arbeidsoperasjonen. Dette gjør du ved å trykke utløserspaken (1) opp og dreie vernedekselet (8) til ønsket stilling. u Still alltid inn vernedekselet (8) slik at begge tappene på utløserspaken (1) griper inn i de tilsvarende utsparingene til vernedekselet (8). u Still inn vernedekselet (8) slik at gnistregn i retning brukeren unngås. u Vernedekselet (8) skal bare kunne dreies ved aktivering av utløserspaken (1) ! Ellers må elektroverktøyet ikke brukes videre og må leveres til kundeservice. Merknad: Kodetappene på vernedekselet (8) sikrer at bare et vernedeksel som passer til elektroverktøyet, kan monteres. Støvavsugsdeksel for sliping Ved sliping av maling, lakk og plast ved bruk av hardmetall- koppskiver(11) kan du bruke støvavsugsdekselet(7), slik at lite støv slippes ut i omgivelsene. Støvavsugsdekselet(7) er ikke egnet for bearbeiding av metall. 1 609 92A 7AL | (30.03.2022) Bosch Power ToolsNorsk | 119 En egnet støvsuger fra Bosch kan kobles til støvavsugsdekselet(7). Du setter da støvsugerslangen med støvsugeradapteren i den beregnede festestussen på støvavsugsdekselet. Vernedeksel for kapping u Ved kapping må du alltid bruke vernedekselet for kapping(9) eller vernedekselet for sliping (8) sammen med beskyttelsen for kapping (27). u Sørg for tilstrekkelig støvavsug ved kapping i stein. Vernedekselet for kapping(9) monteres som vernedekselet for sliping(8). Deksel for kapping av metall Montere beskyttelsen for kapping(27) av metall på vernedekselet for sliping(8) (se bildeA): Sving festebøylen tilbake (➊). Sett beskyttelsen(27) på vernedekselet for sliping(8) (➋). Trykk festebøylen fast på vernedekselet(8)
For å demontere (se bildeB) trykker du på knappen på festebøylen (➊) og svinger den tilbake (➋). Trekk beskyttelsen(27) fra vernedekselet (8) (➌). Deksel for kapping av plast Sett beskyttelsen for kapping(27) av plast på vernedekselet for sliping(8) (se bildeC). Beskyttelsen(27) festes hørbart på vernedekselet(8). For å demontere (se bildeD) løsner du beskyttelsen(27) på vernedekselet(8) (➊) til venstre eller høyre og trekker beskyttelsen av (➋). Støvavsugsdeksel for kapping med styreskinner Avsugshetten for kapping med føringsslisse(19) monteres som vernedekselet for sliping. Ekstrahåndtaket(6)/(32) festes av bøylen på vernedekselet, helt til girkassehuset, slik at elektroverktøyet blir fast forbundet med vernedekselet. En egnet støvsuger fra Bosch kan kobles til støvavsugsdekselet med føringsslisse(19). Du setter da støvsugerslangen med støvsugeradapteren i den beregnede festestussen på støvavsugsdekselet. Merknad: Friksjonen som oppstår av støvet i sugeslangen og tilbehøret under arbeidet forårsaker en elektrostatisk oppladning som brukeren kan oppleve som statisk utladning (avhengig av omgivelsesfaktorer og brukerens fysiologiske tilstand). Bosch anbefaler generelt å bruke en antistatisk sugeslange (tilbehør) til fjerning av fint støv og tørre materialer. Håndbeskyttelse u Monter alltid håndbeskyttelsen når du skal arbeide med gummislipeskiven (22) eller koppbørsten / skivebørsten / den koniske børsten / diamantborekronen (21). Fest håndbeskyttelsen(21) med ekstrahåndtaket(6)/(32). Standard ekstrahåndtak / vibrasjonsdempende ekstrahåndtak Skru fast ekstrahåndtaket(6)/(32) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider. u Bruk ikke elektroverktøyet uten ekstrahåndtaket (6)/ (32). u Du må ikke fortsette å bruke elektroverktøyet hvis ekstrahåndtaket (6)/(32) er skadet. Du må ikke foreta noen endringer på ekstrahåndtaket(6)/(32). Det vibrasjonsdempende ekstrahåndtaket(32) gir mulighet til sikrere og mer komfortabelt arbeid med lite vibrasjoner. Montere slipeverktøy u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet. Rengjør slipespindelen (18)og alle delene som skal monteres. Trykk på spindellåseknappen (2) for å låse slipespindelen når du skal spenne fast og løsne slipeverktøyet. u Trykk på spindellåseknappen bare når slipespindelen er stanset. Elektroverktøyet kan ta skade hvis det velter. Slipe-/kappeskive Vær oppmerksom på målene til slipeverktøyet. Hulldiameteren må passe til festeflensen. Bruk ikke adaptere eller reduksjonsstykker. Ved bruk av diamantkappeskiver må du passe på at dreieretningspilen på diamantkappeskiven og elektroverktøyets dreieretning (se dreieretningspil på huset) stemmer overens. Monteringsrekkefølgen vises på siden med illustrasjoner. Merknad: Ved montering av bundne slipe- eller kappeskiver ved hjelp av festeflensen som følger med(10) og spennmutteren(15) eller hurtigspennmutteren(16) er det ikke nødvendig å bruke mellomlag. For å feste slipe-/kappeskiven setter du festeflensen med o- ring(10) på slipespindelen(18) og skrur på spennmutteren (15). Pass på plasseringen av spennmutteren(15) avhengig av benyttet slipe-/kappeskive (se illustrasjonene i begynnelsen av bruksanvisningen), og stram den tohullsnøkkelen (se „ Hurtigspennmutter “, Side120). u Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler. En plastdel (o-ring) er satt inn rundt sentreringskragen i festeflensen (10). Hvis o- ringen mangler eller er skadet, må festeflensen (10) skiftes ut før videre bruk. Bosch Power Tools 1 609 92A 7AL | (30.03.2022)120 | Norsk Hurtigspennmutter For enkelt skifte av slipeverktøy uten bruk av andre verktøy kan du istedenfor spennmutteren (15) bruke hurtigspennmutteren (16). u Hurtigspennmutteren (16) må kun brukes til slipe- eller kappeskiver. Bruk bare en feilfri, uskadet hurtigspennmutter (16). Når du skrur den på, må du passe på at siden med tekst på hurtigspennmutteren (16) ikke vender mot slipeskiven. Pilen må peke mot indeksmerket (33). (33) Trykk på spindellåseknappen (2) for å låse slipespindelen. For å låse hurtigspennmutteren dreier du slipeskiven hardt med urviseren. En hurtigspennmutter som er festet riktig og er uskadet, kan løsnes ved at du dreier den riflede ringen for hånd mot urviseren. En hurtigspennmutter som sitter fast, må aldri løsnes med en tang. Bruk tohullsnøkkelen. Sett tohullsnøkkelen som vist på bildet. Tillatte slipeverktøy Du kan bruke alt slipeverktøy som er nevnt i denne bruksanvisningen. Det benyttede slipeverktøyets tillatte turtall [o/min] eller periferihastighet [m/s] må være i samsvar med angivelsene i tabellen nedenfor. Du må derfor kontrollere tillatt turtall eller periferihastighet på etiketten til slipeverktøyet. Maks. [mm] [mm] D b s d α [o/ min] [m/s] 125 7,2 – 22,2 – 11 500 80 125 4,2 – 22,2 – 11 500 80 125 – – – – 11 500 80 Maks. [mm] [mm] D b s d α [o/ min] [m/s] 75 30 – – – 11 500 45
EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Vinkelsliper Produktnummer
