MANUAL DE UTILIZADOR Advanced Grass Cut 36 Li BOSCH

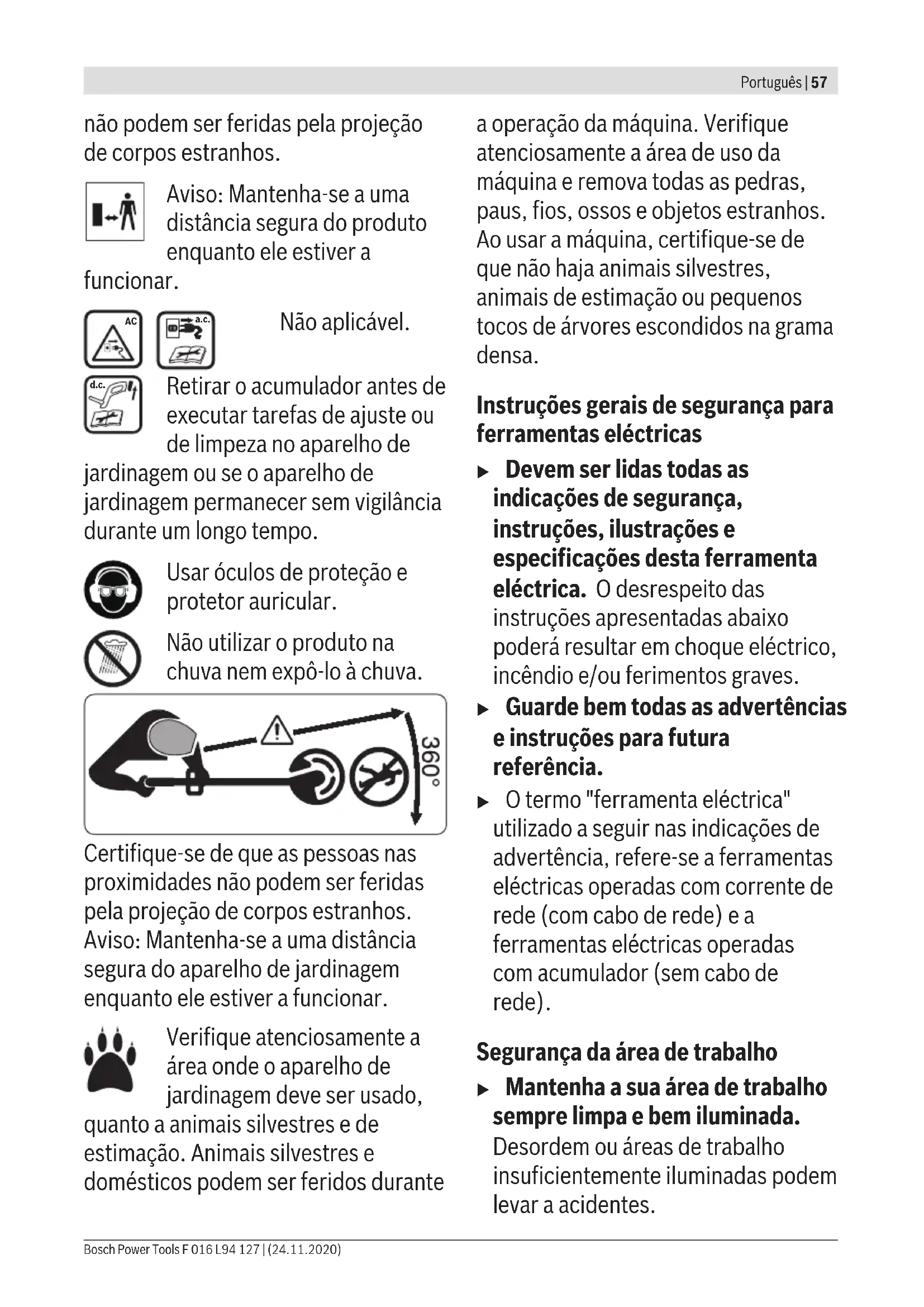

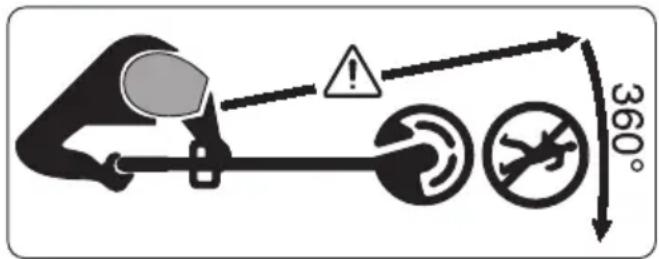

a.c. Não aplicável. d.c. Retirar o acumulador antes de executar tarefas de ajuste ou de limpeza no aparelho de jardinagem ou se o aparelho de jardinagem permanecer sem vigilância durante um longo tempo. Usar óculos de proteção e protetor auricular. Não utilizar o produto na chuva nem expô-lo à chuva. Certifique-se de que as pessoas nas proximidades não podem ser feridas pela projeção de corpos estranhos. Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar. Verifique atenciosamente a área onde o aparelho de jardinagem deve ser usado, quanto a animais silvestres e de estimação. Animais silvestres e domésticos podem ser feridos durante a operação da máquina. Verifique atenciosamente a área de uso da máquina e remova todas as pedras, paus, fios, ossos e objetos estranhos. Ao usar a máquina, certifique-se de que não haja animais silvestres, animais de estimação ou pequenos tocos de árvores escondidos na grama densa. Instruções gerais de segurança para ferramentas eléctricas u Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. u Guarde bem todas as advertências e instruções para futura referência. u O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. Bosch Power Tools F 016 L94 127 | (24.11.2020)58 | Português u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. F 016 L94 127 | (24.11.2020) Bosch Power ToolsPortuguês | 59 u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. Utilização e manuseio cuidadoso de ferramentas eléctricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser Bosch Power Tools F 016 L94 127 | (24.11.2020)60 | Português ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Manuseio e utilização cuidadosos de ferramentas com acumuladores Remover o acumulador: – quando o dispositivo é deixado sozinho pelo usuário – antes de remover um bloqueio – antes de verificar, limpar ou trabalhar no dispositivo – depois de verificar se há danos após o golpe de um objeto estranho no aparelho F 016 L94 127 | (24.11.2020) Bosch Power ToolsPortuguês | 61 – se o aparelho a começar a vibrar de forma abrupta, deve ser verificado imediatamente u Só carregar acumuladores em carregadores recomendados pelo fabricante. Para um carregador apropriado para um certo tipo de acumuladores há perigo de incêndio, se for utilizado para carregar outros acumuladores. u Só devem ser usados acumuladores apropriados nos aparelhos. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. u Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. u A utilização incorreta pode causar a libertação de líquido do acumulador. Evite o contacto com este líquido. Em caso de contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, também se deverá consultar um médico. Alibertação de líquido do acumulador pode provocar irritação cutânea ou queimaduras. u Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. u Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. Exposição ao fogo ou a uma temperatura acima de 130°C pode causar explosão. u Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. u Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados. Bosch Power Tools F 016 L94 127 | (24.11.2020)62 | Português Instruções de segurança de ferramentas de jardinagem Operação u A pessoa operadora só deve utilizar o produto conforme as disposições. Considerar as características locais. Ao trabalhar deverá tomar cuidado com as outras pessoas, especialmente com as crianças. u Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem o produto. As diretivas nacionais podem limitar a idade do utilizador. u Crianças devem ser supervisionadas para garantir que elas não brinquem com o produto. Utilização u Segurar o aparelho de jardinagem firmemente com ambas as mãos durante o trabalho e manter uma posição firme. O aparelho de jardinagem é conduzido com segurança com ambas as mãos. u Espere o aparelho de jardinagem parar completamente, antes de depositá-lo. u Nunca opere o implemento de jardinagem com uma cobertura de proteção ou coberturas defeituosas ou sem dispositivo de segurança. Certifique-se de que estejam montados corretamente. Nunca use a ferramenta de jardinagem com componentes incompletos ou com uma modificação não autorizada. u Não opere o aparelho se o cabo estiver danificado ou desgastado. u Nunca substitua elementos de corte não metálicos por elementos de corte metálicos. u Nunca conserte a ferramenta de jardinagem sozinho, a menos que seja qualificado para isso. u Outras pessoas e animais devem permanecer a uma distância adequada ao usar a ferramenta de jardinagem. O operador é responsável por terceiros na área de trabalho. u Aguardar, até o cabeçote de corte parar completamente, antes de tocá- la. Após desligar o motor, o cabeçote de corte continua a girar e pode causar lesões. u Só trabalhe à luz do dia ou com boa iluminação artificial. u Em condições climáticas desfavoráveis, especialmente em caso de uma tempestade, não deverá trabalhar com o aparador de relvas. u A utilização do aparador na relva molhada pode afetar o desempenho do aparador. u Desligar o aparelho de jardinagem e remover o acumulador antes do transporte. F 016 L94 127 | (24.11.2020) Bosch Power ToolsPortuguês | 63 u Preste sempre atenção a uma posição de trabalho segura ao trabalhar com o aparador. Mantenha suas mãos e pés longe de peças rotativas. u Mantenha seu equilíbrio ao trabalhar para evitar uma queda. u Tenha cuidado para não tropeçar na ferramenta de jardinagem ao colocá- la no chão. u Remover o acumulador antes de substituir a bobina. u O aparador requer um controlo e uma manutenção em intervalos regulares. u Se deve sempre usar luvas de proteção ao limpar o produto ou trocar o fio de corte. u Cuidado devido a lesões causadas pela lâmina usada para cortar o fio de corte. Sempre coloque o aparador em uma posição de trabalho horizontal depois de reconduzir o fio de corte e antes de ligá-lo. Desligar o aparelho de jardinagem e remover o acumulador. – sempre que deixar o aparelho de jardim sem vigilância durante algum tempo – antes de substituir a bobina – antes de limpar, ou antes de trabalhos no aparador – antes de armazenar o aparador u Guardar o produto em lugar seco e fechado, fora do alcance das crianças. Não colocar objetos sobre o produto. u Não usar o aparelho de jardinagem como bengala. Indicações sobre o manuseio ideal do acumulador u Não abrir o acumulador. Há risco de um curto-circuito. Proteger o acumulador contra calor, p.ex. também contra uma permanente radiação solar, fogo, água e humidade. Há perigo de explosão. u Em caso de caso de danos, e uso incorreto do acumulador, podem escapar vapores. Arejar o espaço e procurar assistência médica se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias. u Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa. u Os objetos afiados como, p.ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar a bateria. Podem causar um curto-circuito interno e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer. u Não curto-circuitar o acumulador. Há risco de explosão. u Limpar de vez em quando as aberturas de ventilação do Bosch Power Tools F 016 L94 127 | (24.11.2020)64 | Português acumulador com um pincel macio, limpo e seco. Indicações de segurança para carregadores Devem ser lidas todas as indicações de segurança e todas as instruções. A inobservância das indicações de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde bem todas as indicações de segurança e instruções para futura referência. u Só utilizar o carregador se puder avaliar exatamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido respetivamente instruído. u Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem o carregador. As diretivas nacionais podem limitar a idade do utilizador. u Supervisionar as crianças. Desta forma é assegurado que nenhuma criança brinque com o carregador. u Só devem ser carregados acumuladores de iões de lítio Bosch a partir de uma capacidade de 1,3Ah (a partir de 10 células de acumlador). A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Não carregue acumuladores não recarregáveis. Caso contrário, existe perigo de incêndio e de explosão. Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque elétrico. u Mantenha o carregador limpo. Com sujidade existe o perigo de choque elétrico. u Antes de qualquer utilização, verifique o carregador, o cabo e a ficha. Não utilize o carregador se detetar danos no mesmo. Não abra o carregador, as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais. Carregadores, cabos e fichas danificados aumentam o risco de choque elétrico. u Não opere o carregador sobre uma base facilmente inflamável (p. ex. papel, têxtil, etc.) ou em ambiente inflamável. Devido ao aquecimento do carregador de tensão durante o carregamento, existe perigo de incêndio. u Não cubra as aberturas de ventilação do carregador. Caso contrário, o carregador pode F 016 L94 127 | (24.11.2020) Bosch Power ToolsPortuguês | 65 sobreaquecer e deixar de funcionar corretamente. u Para aumentar a segurança elétrica, é recomendado o uso de um disjuntor de corrente residual com um máximo de corrente de ativação de 30 mA. Verifique sempre o seu disjuntor de corrente residual antes de usar o aparelho. Símbolos Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos ajuda a usar o produto de modo melhor e mais seguro. Símbolo Significado Usar luvas de proteção Direção do movimento Direção da reação Peso Ligar Desligar Ação permitida Ação proibida CLICK! Nítido ruído Acessórios/peças sobressalentes Utilização conforme as disposições O aparelho de jardinagem destina-se ao uso doméstico, para aparar relva, ervas daninhas e urtigas. Ele foi desenvolvido para aparar relva que cresce em encostas, sob obstáculos e bordas de relva que não podem ser alcançadas pelo cortador de relva. O aparelho de jardinagem não foi projetado para uso como foice a motor. O aparelho de jardinagem não se destina ao uso comercial e industrial. Volume de fornecimento (veja figura

Retirar o aparelho de jardim cuidadosamente da embalagem e verificar se as seguintes peças se encontram no volume de fornecimento: – Aparador de relva – Punho – Cobertura de proteção – Instruções de serviço Entre em contacto com o seu revendedor se faltarem peças ou se houver peças danificadas. ** específico para cada país Componentes ilustrados (ver figura

A numeração dos componentes ilustrados refere-se à aparência do produto nas páginas de gráficos. (1) Bloqueio de ligação para o interruptor ligar/ desligar (2) Interruptor para ligar/desligar (3) Peça de união (4) Punho ajustável (5) Parafuso para montagem do punho (6) Porca para montagem do punho (7) Cobertura de proteção (8) Arco de proteção (9) Parafuso para montagem da cobertura de proteção (10) Acumulador

(12) Botão Aparar relva / Cortar bordas (13) Cobertura da bobina (14) Bobina (15) Orifício para o condução do fio (16) Botão para a recondução do fio

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Aparador de relva/Aparador de bordas de relvas AdvancedGrassCut 36 Número do produto 3 600 H78 N.. Bosch Power Tools F 016 L94 127 | (24.11.2020)66 | Português Aparador de relva/Aparador de bordas de relvas AdvancedGrassCut 36 Tensão nominal V 36 N° de rotações ao ralenti rpm 7500 - 8300 Punho ajustável ● Diâmetro do fio de corte mm 1,6 Diâmetro de corte cm 30 Capacidade da bobina do fio m 4,0 Peso conforme EPTA-Procedure 01:2014

– sem acumulador kg 2,9 – com acumulador kg 4,1 Número de série ver a placa de características do aparelho de jardinagem Temperatura ambiente recomendada durante o carregamento °C +10... +35 Temperatura ambiente admissível em funcionamento

dependendo da bateria utilizada

potência limitada com temperaturas <0 °C Carregador AL 3620 CV AL 3640 CV AL 36V-20 Corrente de carga A 2,0 4,0 2,0 Tempo de carga (bateria descarregada) – Bateria com 1,3Ah min 55 45 − – Bateria com 2,0Ah min 70 45 65 – Bateria com 2,6Ah min 65 95 − – Bateria com 4,0Ah min 80 140 125 Peso conforme EPTA- Procedure 01:2014 kg 0,55 0,55 0,55 Classe de proteção / II / II / II Informações sobre ruídos/vibrações 3 600 H78 N.. Valores de emissão de ruídos averiguados de acordo com a EN 50636-2-91 O nível de ruído avaliado como A do aparelho é tipicamente: – Nível de pressão acústica dB(A)

– Nível da potência acústica dB(A)

– Incerteza K dB = 3,0 Totais valores de vibrações ah (soma dos vetores de três direções) e incerteza K averiguados conforme EN 50636-2-91 – Valor de emissão de vibrações a

= 1,0 F 016 L94 127 | (24.11.2020) Bosch Power ToolsPortuguês | 67 Montagem u Atenção: Desligue a ferramenta de jardinagem e desconecte o cabo de alimentação antes de realizar qualquer trabalho de montagem. Unir as partes do cabo (ver figura B) Unir as duas partes do aparador, de modo que estejam alinhadas, e fixá-las girando a peça de união (3). Assegurar que as duas partes do aparador estejam corretamente montadas e travadas. Montar o punho e ajustar (ver figura C) Montar o punho com ajuda do parafuso (5) e da porca (6). O punho (4) pode ser colocado em diversas posições. Para alterar o ajuste é necessário soltar a porca (6) e movimentar o punho para a posição desejada. Reapertar a porca (6). Montar a cobertura de proteção (ver figura D) Colocar a cobertura de proteção (7) sobre o cabeçote do aparador e fixá-la com o parafuso(9) fornecido. Colocação em funcionamento u Atenção: Desligar o aparelho de jardinagem e remover o acumulador, antes de realizar trabalhos de ajuste ou de limpeza. u O fio de corte ainda continua a funcionar durante alguns segundos após desligar o aparador de relva. Aguardar até que o motor/fio de corte estejam parados, antes de ligar novamente o aparador de relva. u Não desligue e ligue novamente várias vezes em rápida sucessão. u É recomendável a utilização de elementos de corte homologados pela Bosch. O resultado de corte pode ser diferente com outros elementos de corte. Carregar o acumulador O acumulador está equipado com um monitoramento de temperatura que só permite o carregamento na faixa de temperatura entre 0 °C e 35 °C. Assim é alcançada uma alta vida útil do acumulador. Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser completamente carregado no carregador antes da primeira utilização. O acumulador de iões de lítio pode ser carregado a qualquer momento, sem que a vida útil seja reduzida. Uma interrupção do processo de carregamento não prejudica o acumulador. O acumulador de iões de lítio está protegida contra descarregamento profundo pela "Electronic Cell Protection (ECP)". Quando o acumulador está descarregado, o produto é desligado por um circuito de proteção: O aparelho de jardinagem não trabalha mais. Não se deve continuar a premir o botão liga-desliga depois de o produto ter sido desligado automaticamente. O acumulador pode ser danificado. Observe a indicação relativa à eliminação dos acumuladores. Inserir/remover acumulador (ver figura E) Nota: Se não forem utilizados acumuladores apropriados, podem ocorrer erros de funcionamento ou danos no aparelho. Inserir o acumulador (10) carregado. Certificar-se de que o acumulador esteja totalmente inserido. Para remover o acumulador (10) do aparelho é necessário premir o botão de destravamento do acumulador e puxar o acumulador para fora. Processo de carregamento O processo de carregamento é iniciado assim que a ficha de rede do carregador for introduzida na tomada e o acumulador (10) for inserido no carregador (11). Graças ao processo de carregamento inteligente, o estado da carga do acumulador é detectado automaticamente e a corrente de carga ideal é selecionada dependendo da temperatura e da tensão do acumulador. Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante o armazenamento no carregador. Significado dos elementos de indicação no carregador (AL 3620 CV/AL 3640 CV/AL 36V-20) Processo de carga rápido O processo de carregamento rápido é sinalizado pelo piscar rápido da indicação verde da carga do acumulador. Elemento de indicação no acumulador: Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes. Nota: O carregamento rápido só é possível se a temperatura do acumulador estiver dentro da faixa de temperatura de carregamento permitida, vide capítulo "Dados técnicos". Bateria carregada A luz permanente do LED verde sinaliza que o acumulador está completamente carregado. Adicionalmente soa durante aprox. 2 segundos um sinal acústico, que sinaliza o carregamento completo do acumulador. Em seguida o acumulador pode ser colocado imediatamente em funcionamento. Sem que o acumulador esteja inserido, a luz permanente da indicação LED indica que a ficha de rede está inserida na tomada e que o carregador está pronto para ser utilizado. Bosch Power Tools F 016 L94 127 | (24.11.2020)68 | Português Temperatura do acumulador abaixo de 0°C ou acima de 45°C A luz permanente da indicação LED vermelha sinaliza que a temperatura do acumulador está fora da faixa admissível da temperatura de carregamento, vide „Dados técnicos“. Assim que a faixa de temperatura admissível for alcançada, o carregador comutar‑se‑á automaticamente para o carregamento rápido. Se a temperatura do acumulador estiver fora da faixa de temperatura de carga admissível, o LED vermelho do acumulador iluminar-se-á assim que o acumulador for introduzido no carregador. Nenhum processo de carga possível Se houver uma outra falha no processo de carga, esta será sinalizada pelo piscar da indicação LED vermelha. O processo de carga não pode ser iniciado e não é possível carregar o acumulador (veja capítulo “Busca de erros”). Indicações para carregar No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. Isto no entanto não tem importância e não apresenta qualquer defeito técnico do carregador. Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituído. Observar a indicação sobre a eliminação de forma ecológica. Arrefecimento do acumulador (ative Air Cooling) O comando de ventilação integrado no carregador monitoriza a temperatura da bateria utilizada. Se a temperatura do acumulador estiver acima de 30 °C, o acumulador será arrefecido por um ventilador até alcançar a temperatura ideal de carga. O ventilador ligado origina um ruído de ventilação. Se o ventilador não estiver a funcionar, é porque a temperatura da bateria se encontra na faixa de temperatura de carga ideal ou o ventilador tem defeito. Neste caso o período de carga do acumulador é prolongado. Operação Ligar/desligar (veja figura F) Para ligar é primeiro necessário premir o bloqueio de ligação (1). Em seguida, o interruptor de ligar/desligar (2) deve ser premido e mantido premido. Para desligar é necessário soltar o interruptor de ligar/ desligar (2). Aparar relva / cortar bordas Premir o botão (12). Girar a parte inferior do aparador em 180° para colocar o cabeçote do aparador na posição para aparar relva ou cortar bordas. Soltar a tecla (12), o mecanismo engata. Aparar relva Movimentar o aparador de relva para a esquerda e para a direita e prestar atenção a uma distância suficiente do corpo durante o trabalho. Relva alta deve ser cortada em etapas. (ver figuraG) Cortar bordas Conduzir o aparador de relva ao longo das bordas da relva. Evitar o contacto com superfícies ou paredes para impedir o desgaste rápido do fio. (ver figuraH) Cortar em volta de árvores e arbustos Usar o arco para a proteção de árvores (8) para facilitar o controlo. Cortar cuidadosamente em torno de árvores e arbustos para que eles não entrem em contacto com o fio. Plantas podem morrer se as suas cascas forem danificadas. Desmontar a bobina, enrolar o fio e montar a bobina (ver figuras de I a L) u Remover o acumulador antes de substituir a bobina. Comprimir as duas braçadeiras da cobertura da bobina e remover a cobertura da bobina (13). Em seguida deve-se remover a bobina vazia (14). Cortar aprox. 6,0 m de fio do rolo de recarga. Dobrar o fio pela metade, de modo a obter um fio de 2 x 3 m. Fixar o centro do fio no alojamento do fio e enrolar as extremidades, uniformemente, em ambas as câmaras da bobina de modo que estejam esticadas. Enfiar ambas as extremidades do fio pelos orifícios (15) do cabeçote do aparador e recolocar a bobina no cabeçote do aparador. Fixar a bobina colocando a cobertura da bobina (13). Reconduzir fio (veja figura M) Recondução semi-automática do fio O aparador está equipado com o sistema de avanço semi- automático. O sistema empurra o fio 10 mm para fora a cada vez que o interruptor de ligar-desligar (2) é premido. Recondução manual do fio Premir o botão (16), e puxar fio para fora, até obter o comprimento desejado. Busca de erros d.c. Aparador de relva/Aparador de bordas de relvas F 016 L94 127 | (24.11.2020) Bosch Power ToolsPortuguês | 69 Sintoma Possível causa Solução O motor não arranca Descarregar o acumulador Carregar o acumulador Acumulador frio/quente demais Permitir que o acumulador se aqueça/arrefeça O aparelho de jardinagem funciona com interrupções Interruptor de ligar-desligar com defeito Entre em contacto com o serviço de atendimento ao cliente Bosch A cablagem interna do aparelho de jardinagem está com defeito Entre em contacto com o serviço de atendimento ao cliente Bosch Aparelho de jardim sobrecarregado Relva alta demais Cortar em etapas O aparelho de jardinagem não corta Fio de corte curto demais/quebrado Reconduzir manualmente o fio de corte Bobina do fio vazia Substituir a bobina do fio O fio de corte não pode ser reconduzido Fio de corte emaranhado na bobina Controlar a bobina do fio e, se necessário, rebobinar o fio de corte Bobina do fio vazia Reabastecer a bobina de fio O fio de corte é puxado para dentro da bobina Fio de corte curto demais/quebrado Remover a bobina e inserir novamente o fio de corte (veja figura J − L) O fio de corte rompe com frequência Fio de corte emaranhado na bobina Remover a bobina e rebobinar o fio de corte (veja figura J − L) Manuseio incorrecto do aparador de relva Só cortar com a ponta do fio de corte; evitar o contacto com pedras, paredes e outros objetos firmes. Ajustar regularmente o fio de corte para usar todo o diâmetro de corte. Fortes vibrações Fio de corte rompido Sistema de corte danificado Se encontra relva entre o alojamento da bobina e o botão para recondução do fio Se encontra relva no orifício da condução do fio Puxar o fio de corte com avanço manual (veja figura M) Entre em contacto com o serviço de atendimento ao cliente Bosch Desmontar a cobertura da bobina e remover a relva Remover a relva do orifício de guiamento do fio Acumulador e carregador Sintomas Possível causa Solução Indicação vermelha da carga do acumulador pisca Nenhum processo de carga possível Acumulador não inserido (corretamente) Inserir o acumulador corretamente no carregador Contactos do acumulador sujos Limpar os contactos do acumulador, p.ex. colocando e retirando repetidamente o acumulador, se necessário substituir o acumulador Acumulador danificado Substituir o acumulador A indicação de carga do acumulador não se ilumina A ficha de rede do carregador não está (corretamente) introduzida Introduzir a ficha de rede (totalmente) na tomada Tomada, cabo de rede ou carregador com defeito Controlar a tensão de rede, se necessário, permitir que o carregador seja controlado por uma oficina de serviço autorizada para ferramentas elétricas Bosch Manutenção e serviço Manutenção, limpeza e armazenamento u Retirar o acumulador do aparelho de jardinagem antes de executar qualquer trabalho no aparelho de jardinagem (por exemplo, manutenção, troca de ferramentas, etc.), assim como durante o transporte e o armazenamento. A atuação inadvertida do interruptor de ligar/desligar pode resultar em ferimentos. u Manter o produto limpo, para que possa funcionar bem e com segurança. Bosch Power Tools F 016 L94 127 | (24.11.2020)70 | Italiano Não colocar objetos sobre o aparelho de jardinagem. Manter o produto e as aberturas de ventilação sempre limpos, para trabalhar bem e de forma segura. Nunca pulverizar o produto com água. Nunca mergulhar o produto em água. Armazenar o produto em lugar seguro e seco, fora do alcance das crianças. Não devem ser colocados objetos sobre o produto. Controlar se todas as porcas, cavilhas e parafusos estão firmes, para assegurar‑se de que o produto funcione de forma segura. Controlar o produto e, se necessário, substituir as peças gastas ou danificadas. Assegure‑se de que as peças de substituição sejam da Bosch. Tratamento do acumulador Para assegurar a utilização otimizada do acumulador, deverá observar as seguintes indicações e medidas: – Proteger o acumulador contra humidade e água. – Só armazenar o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20 °C e 50 °C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro. – Armazenar o acumulador separadamente e não no aparelho de jardinagem. – Não deixe o acumulador dentro do aparelho de jardinagem, em caso de radiação solar direta. – A temperatura ideal para a arrecadação do acumulador é de 5°C. – Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco. Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituído. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Transporte As baterias de iões de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (porex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares. Eliminação Os aparelhos de jardinagem, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima. Não deite os produtos e acumuladores/baterias no lixo doméstico! Apenas para países da UE: De acordo com a Diretiva Europeia 2012/19/EU, produtos que não são mais utilizáveis devem ser coletados e, de acordo com a Diretiva Europeia 2006/66/CE, acumuladores/baterias defeituosos ou usados devem ser coletados separadamente e reciclados de forma compatível com o meio ambiente. Baterias/pilhas: Lítio: Observar as indicações no capítulo Transporte (ver "Transporte", Página70). Italiano Indicazioni di sicurezza Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisi- re dimestichezza con gli elementi di comando ed il corretto utilizzo del prodotto. Conservare in luogo sicuro F 016 L94 127 | (24.11.2020) Bosch Power ToolsItaliano | 71 il presente manuale di istruzioni d’uso per ogni necessità futura. Spiegazione dei simboli presenti sull’apparecchio per il giardinaggio Allarme generale di pericolo. Leggere le istru- zioni d’uso. Accertarsi che persone even- tualmente presenti nei dintor- ni non rischino lesioni da cor- pi estranei proiettati all'esterno. Avvertenza: Tenere una di- stanza di sicurezza dal pro- dotto se lo stesso sta lavoran- do.

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produ- tos mencionados cumprem todas as disposições e os regulamen- tos indicados e estão em conformidade com as seguintes nor- mas. Aparador de relva/Apa- rador de bordas de rel- vas N.° do produto

2000/14/CE: Nível de potência acústica medido 91dB(A), insegurança K = 3,0dB, nível de potência acústica garanti- do 95dB(A) Processo de avaliação da conformidade de acordo com o anexo VI. Categoria de produto: 33 Organismo notificado: DEKRA Certification B.V. Meander 1051, P.O. Box 5185, 6802 ED Arnhem, Netherlands, Nr. 0344 Documentação técnica pertencente à: * it 2000/14/CE: livello di potenza sonora misurato 91dB(A), incertezza K = 3,0dB, livello di potenza sonora garantito 95dB(A) Procedimento di valutazione della conformità secondo l’Allegato VI. Categoria prodotto: 33 Ente incaricato: DEKRA Certification B.V. Meander 1051, P.O. Box 5185, 6802 ED Arnhem, Netherlands, Nr.
