Tekniske specifikationer	Trådløs græstrimmer, 36V batteri, klippebredde 30 cm, vægt 2,6 kg
Motortype	Børsteløs elektrisk motor
Opladningstid	Ca. 60 minutter
Anvendelse	Ideel til vedligeholdelse af haver, græsklipning og kanter
Medfølgende tilbehør	Oplader, batteri, klippehoved
Vedligeholdelse	Regelmæssig rengøring af klippehovedet, kontrol af batteriet
Sikkerhed	Overbelastningsbeskyttelse, sikkerhedskontakt
Generelle oplysninger	2 års garanti, kompatibel med andre Bosch 36V haveredskaber

Ofte stillede spørgsmål - Advanced Grass Cut 36 Li BOSCH

Hvordan oplader jeg batteriet til BOSCH Advanced Grass Cut 36 Li?

For at oplade batteriet skal du tilslutte den medfølgende oplader til en stikkontakt og derefter tilslutte den til batteriet. Sørg for, at batteriet er korrekt isat opladeren og er i opladningstilstand.

Hvor lang er batteriets driftstid?

Batteriets driftstid afhænger af brugen, men generelt kan det vare op til 60 minutter afhængigt af græssets tæthed og klippeforholdene.

Hvordan udskifter jeg klippehovedet?

For at udskifte klippehovedet skal du slukke for apparatet, fjerne batteriet og derefter skrue klippehovedet af i henhold til instruktionerne i brugervejledningen. Installer det nye hoved og sørg for, at det er fastgjort korrekt.

Hvad gør jeg, hvis græstrimmeren ikke starter?

Kontroller, at batteriet er korrekt opladet og isat. Sørg også for, at sikkerhedsknappen er trykket ned, og at græstrimmeren er i driftstilstand.

Hvordan rengør jeg BOSCH Advanced Grass Cut 36 Li efter brug?

For at rengøre græstrimmeren skal du først fjerne batteriet. Brug en blød børste eller en fugtig klud til at fjerne græs og snavs fra klippehovedet og huset. Undgå at bruge vand direkte på apparatet.

Kan græstrimmeren bruges i regnvejr?

Det anbefales ikke at bruge BOSCH Advanced Grass Cut 36 Li i regnvejr eller under fugtige forhold for at undgå skader på apparatet og sikre din sikkerhed.

Hvordan opbevarer jeg batteriet om vinteren?

For at opbevare batteriet om vinteren skal du fjerne det fra apparatet, oplade det fuldt ud og derefter opbevare det et køligt og tørt sted, beskyttet mod frost.

Hvad er klippebredden på BOSCH Advanced Grass Cut 36 Li?

Klippebredden på BOSCH Advanced Grass Cut 36 Li er 30 cm, hvilket muliggør effektiv klipning af græsarealer.

Er græstrimmeren egnet til skrånende terræn?

Ja, BOSCH Advanced Grass Cut 36 Li kan bruges på let skrånende terræn, men det er vigtigt at være forsigtig og undgå stejle skråninger for at sikre sikkerheden.

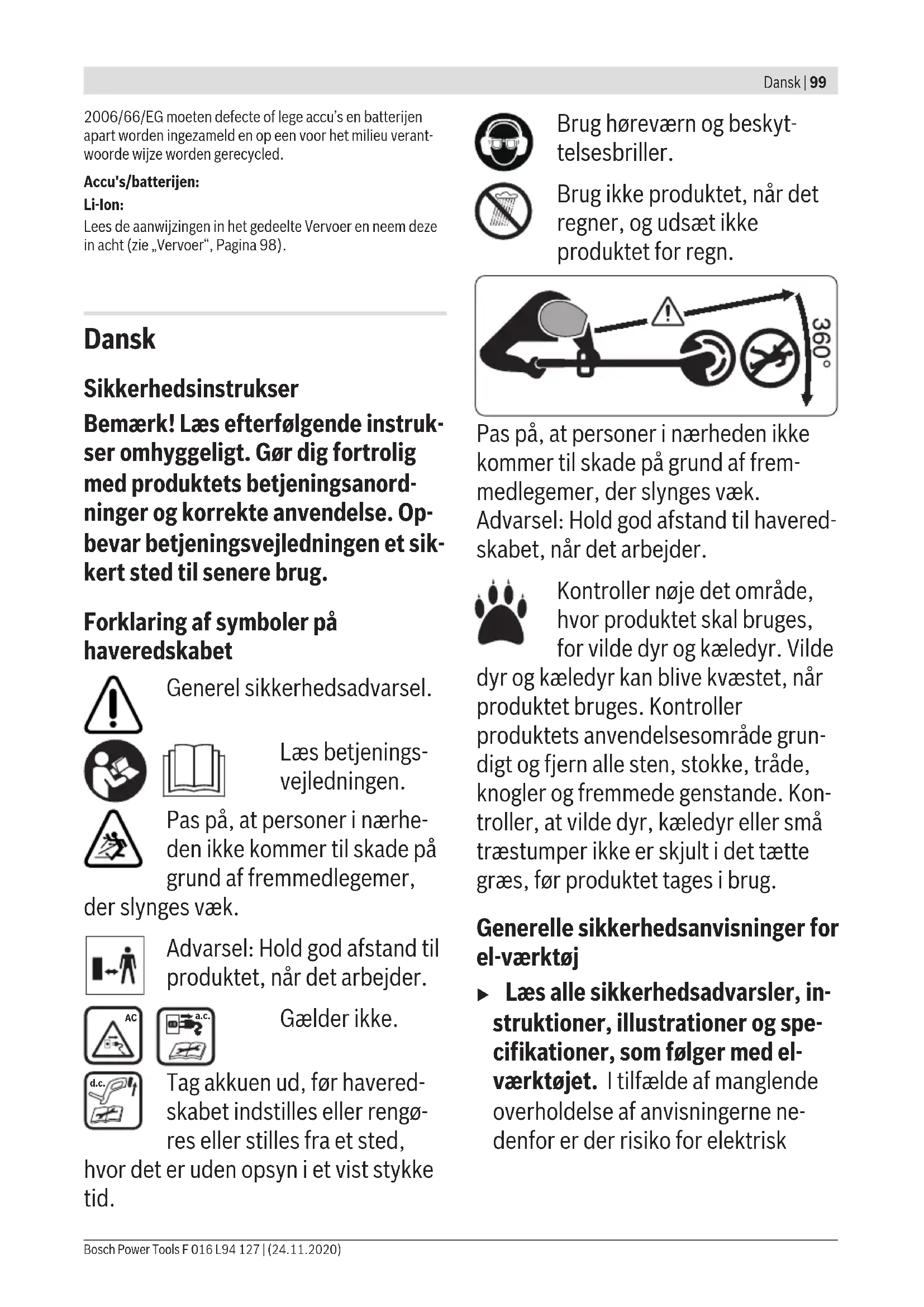

BRUGSANVISNING Advanced Grass Cut 36 Li BOSCH

Sikkerhedsinstrukser

Bemærk! Læs efterfølgende instrukser omhyggeligt. Gør dig fortrolig med produktets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug.

Forklaring af symboler på haveredskabet

Generel sikkerhedsadvarsel.

Læs betjenings-vejledningen.

Pas på, at personer i nærhe- den ikke kommer til skade på grund af fremmedlegemer,

der slynges væk.

Advarsel: Hold god afstand til produktet, när det arbejder.

Gælder ikke.

Tag akkuen ud, før haveredskabet indstilles eller rengøres eller stilles fra et sted,

hvor det er uden opsyn i et vist stykke tid.

Brug høreværn og beskyt- telsesbriller.

Brug ikke produktet, när det regner, og udsæt ikke produktet for regn.

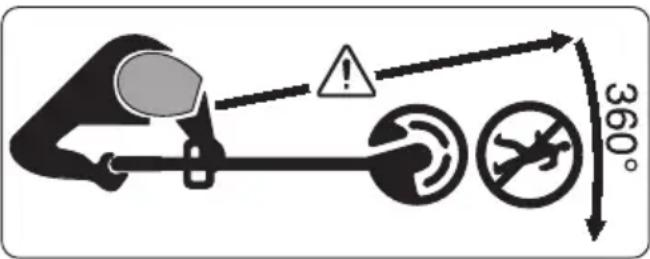

360°

Pas på, at personer i nærheden ikke kommer til skade på grund af fremmedlegemer, der slynges væk.

Advarsel: Hold god afstand til havered- skabet, när det arbejder.

Kontroller nøje det område, hvor produktet skal bruges, for vilde dyr og kæledyr. Vilde

dyr og kæledyr kan blive kvæstet, när produktet bruges. Kontroller produktets anvendelsesområde grundigt og fjern alle sten, stokke, tråde, knogler og fremmede genstande. Kontroller, at vilde dyr, kæledyr eller små træstumper ikke er skjult i det tætte græs, før produktet tages i brug.

Generelle sikkerhedsanvisninger for el-værktøj

▶ Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med elværktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk

stød, brand og/eller alvorlige per- sonskader.

▶ Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
▶ Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

• Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
  Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
  ▶ Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

▶ El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj.
Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleska-

be. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.

▶ El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders

uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige per- sonskader.

▶ Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, när det sluttes til nettet, da dette øger risikoen for personskader.
▶ Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
▶ Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
- Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

▶ Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
▶ Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
- Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

• Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
  ▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
  ▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
  Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres.

Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

- Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt.

Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og sty-

res sikkert, hvis der sker noget uven- tet.

Omhyggelig omgang med og brug af akku-værktøj

Fjern akkuen:

– hvis redskabet forlades af bruge- ren
- før en blokering fjernes
- før redskabet kontrolleres eller rengøres, eller før der arbejdes på det
– hvis en fremmed genstand har ramt redskabet, kontroller for skader
– hvis redskabet pludselig begynder at vibrere, kontroller med det samme

▶ Oplad kun akkuer i ladeaggregater, der er anbefalet af fabrikan- ten. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer, da dette er forbundet med brandfare.
▶ Brug kun de akkuer, der er beregnet til haveredskaberne. Brug af andre akkuer kan føre til kvæstelser og er forbundet med brandfare.
Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger eller brand.

Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjne- ne. Udstrømmende akku-væske kan give hudirritation eller forbrændin- ger.
- Brug ikke akkuer eller værktøj, som er beskadiget eller modifice-ret. Beskadigede eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
- Akkuer eller værktøj må ikke ud- sættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion.
Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

Service

▶ Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
▶ Beskadigede batterier må aldrig repareres. Reparation af batterier

må kun udføres af producenten eller autoriserede reparatører.

Sikkerhedsinstrukser haveredskab

Betjening

Brugeren må kun benytte produktet i henhold til ovenstående punkter. Tag hensyn til omgivelserne. Hold øje med andre personer, især børn, när der arbejdes med produktet.
▶ Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende vi- den og/eller personer, der ikke er fortrolige med disse instrukser, at bruge haveredskabet. Lokale regler kan bestemme alderen på den per- son, som må betjene produktet.
▶ Børn bør holdes under opsyn for at forhindre, at de leger med produktet.

Anvendelse

• Hold haveredskabet fast med begge hænder og sørg for at stå sikkert under arbejdet. Haveredskabet føres sikkert med to hænder.
  ▶ Læg først haveredskabet fra dig, när det står helt stille.
  Brug aldrig haveredskabet, hvis beskyttelseskappen eller afdækninger er defekte eller uden sikkerhedsanordning. Kontroller, at denne er monteret rigtigt. Brug aldrig haveredskabet, hvis det er ufuldstæn-

digt, eller hvis det er blevet ændret uden autorisering.

▶ Brug aldrig produktet, hvis kablet er beskadiget eller slidt.
▶ Erstat aldrig ikke-metalliske skæreelementer med metalliske skæreelementer.
▶ Reparer aldrig haveredskabet selv, medmindre du er kvalificeret til at udføre dette arbejde.
▶ Andre personer og dyr bør opholde sig i god afstand, när haveredskabet bruges. Brugeren bærer ansvaret for tredjemand, der opholder sig i arbejdsområdet.
- Skærehovedet skal altid stå helt stille, før det berøres. Skærehovedet roterer også efter at der er slukket for motoren. Dette kan føre til kvæstelser.
▶ Arbejd kun i dagslys eller i god kunstig belysning.
Arbejd ikke med trimmeren, hvis det er dårligt vejr, især ikke hvis der er tegn på uvejr.
- Bruges trimmeren i vådt græs, kan dette forringe trimmerens arbejdsydelse.
▶ Sluk for haveredskabet og tag akku-en ud, før det transporteres.
▶ Sørg altid for at stå sikkert, når der arbejdes med trimmeren. Hold dine hænder og fødder i god afstand til roterende dele.
▶ Hold balancen under arbejdet, så du ikke falder.

▶ Pas på, at du ikke kommer til at snuble over haveredskabet, när det lægges fra på jorden.
▶ Fjern akkuen, før spolen skiftes.
- Kontroller og vedligehold trimmeren med regelmæssige mellemrum.
▶ Brug altid beskyttelseshandsker, när produktet rengøres, eller skæretråden skiftes.
▶ Vær opmærksom på, at du kan blive kvæstet af klingen, der bruges til at skære skæretråden. Stil altid trimmeren vandret, når skæretråden er fremført, før den tændes.

Sluk for haveredskabet og tag akkuen ud :

– altid, før haveredskabet forlades i et vist stykke tid
- før spolen udskiftes
- før trimmeren rengøres eller før der arbejdes på trimmeren
- før trimmeren opbevares

▶ Opbevar produktet et tørt og lukket sted, uden for børns rækkevidde. Stil ikke andre genstande oven på produktet.
▶ Brug ikke haveredskabet som en stok til at gå med.

Henvisninger til optimal håndtering af akkuen

- Åbn ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler), brand, vand og fug-

tighed. Fare for eksplosionsfare.

▶ Beskadiges akkuen eller bruges den forkert, kan der sive dampe ud. Udluft området og gå til læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
- Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. nåle eller skruetrækkere eller ekstern kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
- Kortslut ikke akkuen. Fare for eks-plosionsfare.
▶ Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Sikkerhedsinstrukser for ladeaggregater

Læs alle sikkerhedsinstrukser og instrukser. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og instrukser til senere brug.

▶ Brug kun ladeaggregatet, hvis du er i stand til at vurdere alle funktioner 100% og gennemføre dem uden ind-

skrænkninger eller har modtaget til- svarende instruktioner.

▶ Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende vi-den og/eller personer, der ikke er fortrolige med disse instrukser, at bruge ladeaggregatet. Lokale regler kan bestemme alderen på den per-son, som må betjene produktet.
▶ Hold børn under opsyn. Dermed sikres det, at børn ikke leger med ladeaggregatet.
▶ Oplad kun Bosch Li-lon-akkuer med en kapacitet fra 1,3 Ah (fra 10 akku-celler). Akku-spændingen skal passe til ladeaggregatets akku-ladespænding. Forsøg ikke at oplade akkuer, der ikke kan genoplades. I modsat fald er der risiko for brand og eksplosion.

Ladeaggregatet må ikke ud- sættes for regn eller fugtig-

hed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød.

▶ Hold laderen ren. Ved tilsmudsning er der fare for elektrisk stød.
- Kontrollér altid ledning og stik før anvendelse af laderen. Brug ikke laderen, hvis den er beskadiget. Åbn aldrig laderen på egen hånd, og sørg for, at reparationer kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladere,

ledninger og stik øger risikoen for elektrisk stød.

Brug ikke laderen på et letantændeligt underlag (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Der er brandfare på grund af den opvarmning af laderen, der forekommer under ladning.
▶ Undlad at tildække ladeaggregatets udluftningsåbninger. Ellers kan ladeaggregatet blive overophedet og ikke længere fungere korrekt.
▶ ∅get elektrisk sikkerhed opnås ved at bruge en FI-kontakt (HFI-relæ) med en max. brydestrøm på 30 mA. Kontrollér altid FI-kontakten før brug.

Symboler

De efterfølgende symboler er af betydning for at kunne læse og forstå betjeningsvejledningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af produktet.

Symbol Betydning

	Brug beskyttelseshandsker
	Bevægelsesretning
	Reaktionsretning
[DCS2]	Vægt
[TTT00]	Tænding
[SEW]	Slukning
SEW10	Tilladt handling
	Forbudt handling

Symbol Betydning

CLICK!	Hørbar støj
	Tilbehør/reservedele

Beregnet anvendelse

Haveredskabet er beregnet til at blive brugt i husholdningen, til at trimme græs, ukrudt og brændenælder. Det blev udviklet til at trimme græs, der vokser på skråninger, under forhindringer og græskanter, der ikke kan klares med en græsslåmaskine. Haveredskabet er ikke beregnet til at kunne bruges som en motordrevet le. Haveredskabet er ikke beregnet til kommerciel og industriel brug.

Leveringsomfang (se Fig. A)

Tag haveredskabet forsigtigt ud af emballagen. Kontrollér, at delene er fri for mangler:

• Græstrimmer
• Håndgreb
• Beskyttelseskappe
  – Betjeningsvejledning

Hvis dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt haveredskabet.

** landespecifik

Illustrerede komponenter (se Fig. A)

Nummereringen af de illustrerede komponenter refererer til illustrationen af produktet på de illustrerede sider.

(1) Kontaktspærre til start-stop-kontakt
(2) Start-stop-kontakt
(3) Forbindelsesstykke
(4) Indstilleligt håndgreb
(5) Skrue til grebmontering
(6) Møtrik til grebmontering
(7) Beskyttelseskappe
(8) Beskyttelsesbøjle
(9) Skrue til montering af beskyttelseskappe
(10) Akku ^a)
(11) Ladeaggregat ^a)
(12) Knap græstrimning/kantskæring
(13) Spolekappe
(14) Spole
(15) Hul til trådføring
(16) Knap til trådfremføring

a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Græstrimmer/græskanttrimmer AdvancedGrassCut 36
Varenummer		3 600 H78 N..
Netspænding V 36
Omdrejningstal, ubelastet min	-1	7500 - 8300
Indstilleligt håndgreb ●
Skæretrådens diameter mm 1,6
Snitkredsdiameter cm 30
Trådspolens kapacitet m 4,0
Vægt svarer til EPTA-Procedure 01:2014A)
- Uden akku kg 2,9
- med akku kg 4,1
Serienummer se typeskilt på haveredskabet
Anbefalet omgivelsestemperatur ved op-ladning	°C +10... +35
Tilladt omgivelsestemperatur ved driftB) og ved opbevaring	°C -20... +50
Akkutype GBA 36V...		1,3 Ah, 2,0 Ah, 2,5 Ah, 2,6 Ah, 4,0 Ah

A) afhængigt af den anvendte akku
B) begrænset ydelse ved temperaturer <0 °C

Ladeaggregat		AL 3620 CV	AL 3640 CV	AL 36V-20
Ladestrøm	A	2,0	4,0	2,0
Ladetid (tom akku)
- Akku med 1,3 Ah	min	55	45	-
- Akku med 2,0 Ah	min	70	45	65
- Akku med 2,6 Ah	min	65	95	-
- Akku med 4,0 Ah	min	80	140	125
Vægt svarer til EPTA-Procedure 01:2014	kg	0,55	0,55	0,55
Beskyttelsesklasse		☐/II	☐/II	☐/II

Støj-/vibrationsinformationer

3 600 H78 N..
Støjemissionsværdier beregnet iht. EN 50636-2-91
Produktets A-vægtede støjniveau er typisk:
– Lydtrykniveau	dB(A)	74
– Lydeffektniveau	dB(A)	91
– Usikkerhed K dB		= 3,0
Samlede vibrationsværdier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 50636-2-91
– Vibrationseksponering a _h	m/s ^2	= 2,0
– Usikkerhed K	m/s ^2	= 1,0

Montering

▶ Bemærk: Sluk for haveredskabet og træk netstikket ud, før monteringsarbejdet gennemføres.

Skaft føjes sammen (se Fig. B)

Forbind de to trimmerdele, så kanterne flugter, og sikr disse ved at dreje forbindelsesstykket (3). Sikr, at begge trimmerdele er monteret og fastlåst korrekt.

Håndgreb monteres og indstilles (se Fig. C)

Monter håndgrebet vha. skruen (5) og møtrikken (6). Håndgrebet (4) kan stilles i forskellige positioner. Den indstillede værdi ændres ved at løsne møtrikken (6) og bevæge håndgrebet i den ønskede position. Spænd møtrikken (6) igen.

Beskyttelseskappe monteres (se Fig. D)

Anbring beskyttelseskappen (7) på trimmerhovedet og fastgør den med den medleverede skrue (9).

Ibrugtagning

▶ Bemærk: Sluk for haveredskabet og fjern akkuen, før indstillings- eller rengøringsarbejde gennemføres.
- Klippetråden fortsætter med at rotere i et par sekunder, efter at græstrimmeren er afbrudt. Vent, til motoren/skæretråden står helt stille, før græstrimmeren tændes igen.
▶ Sluk og tænd ikke for trimmeren flere gange hurtigt efter hinanden.
Det anbefales at bruge skæreelementer, der er godkendt af Bosch. Ved andre skæreelementer kan skæreresultatet afvige.

Akku lades

Akkuen er udstyret med en temperaturovervågning, som kun tillader ladning i et temperaturområde mellem 0 °C og 35 °C. Derved opnås en lang levetid for akkuen.

Bemærk: Akkuen er delvist opladet, når den udleveres. For at sikre at akkuen fungerer 100%, lades akkuen fuldstændigt i ladeaggregatet før første ibrugtagning.

Li-lon-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-Ion-akkuen er beskyttet mod dybafladning via „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes produktet med en beskyttelseskontakt: Haveredskabet arbejder ikke mere.

Tryk ikke mere på start-stop-kontakten efter automatisk slukning af produktet. Akkuen kan blive beskadiget.

Læs og overhold henvisningerne mht. bortskaffelse af akkuen.

Akku sættes i/tages ud (se Fig. E)

Bemærk: Anvendes ikke egnede akkuer, kan dette føre til fejlfunktioner eller til beskadigelse af produktet.

Sæt den opladte akku (10) i. Sikr, at akkuen er sat rigtigt i.

Akkuen (10) tages ud af produktet ved at trykke på akku-udløserknappen og trække akkuen ud.

Opladning

Opladningen starter, så snart ladeaggregatets netstik sættes i stikdåsen og akkuen (10) placeres i ladeaggregatet (11).

Den intelligente ladeproces gør, at akkuens ladetilstand automatisk erkendes, og at den optimale ladestrøm vælges, afhængigt af akkutemperatur og akkuspænding.

Derved skånes akkuen, desuden er den altid opladet 100%, när den opbevares i ladeaggregatet.

Betydning af de forskellige displayelementer på ladeaggregatet (AL 3620 CV/AL 3640 CV/AL 36V-20)

Hurtig opladning

Lynopladningen signaliseres ved, at den grønne akku-kontrollampe blinker.

Lampeelement på akkuen: Under opladningen

lyser og slukker akkuens tre grønne LED-lamper kort en ad gangen. Akkuen er helt opladet, når de tre grønne LED-lamper lyser hele tiden. Ca. 5 minutter efter at akkuen er helt opladet, slukker de tre grønne LED-lamper.

Bemærk: Hurtigopladningen er kun mulig, hvis akkuens temperatur er i det tilladte ladetemperaturområde, se afsnit "Tekniske data".

Akku opladet

Når den grønne LED-lampe lyser konstant, betyder det, at akkuen er helt opladet.

Der høres desuden en signaltone i ca. 2 sekun-

der, hvilket signaliserer, at akkuen er 100% opladt.

Herefter kan akkumulatoren tages ud til øjeblikkelig brug.

Er akkuen ikke sat i, betyder konstant lys i LED-lampen, at netstikket er sat i stikdåsen, og at ladeaggregatet er klart.

Akku-temperatur under 0 °C eller over 45 °C

Når den røde LED-lampe lyser konstant, betyder det, at akkuens temperatur er uden for det tilladte ladetemperaturområde, se afsnit "Tek-

niske data". Så snart det tilladte temperaturområde er nået, skifter ladeaggregatet automatisk til lynopladning.

Er akkuens temperatur uden for det tilladte ladetemperatu-område, lyser akkuens røde LED-lampe, när akkuen sættes i ladeaggregatet.

Opladning er ikke mulig

Hvis opladningen ikke er mulig på grund af en anden fejl, signaliseres dette ved, at den røde LED-lampe blinker.

Opladningen kan ikke starte, og det er ikke muligt at oplade akkuen (se afsnit "Fejlsøgning").

Tips vedr. opladning

Ladeaggregatet kan blive varmt, hvis det oplades hele tiden, eller en opladningscyklus følger den næste uden afbrydelser. Dette er dog uden betydning, og er ikke tegn på en teknisk defekt af ladeaggregatet.

Når driftstiden efter opladningen forkortes væsentligt, er det tegn på, at akkuen er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Akku-køling (Active Air Cooling)

Blæserstyringen, der er integreret i ladeaggregatet, overvåger temperaturen af det isatte batteri. Ligger akkutemperaturen over 30 °C, køles akkuen til den optimale ladetemperatur vha. en ventilator. Den tændte blæser afgiver blæserstøj. Hvis blæseren ikke kører, ligger batteritemperaturen i det optimale ladetemperaturområde, eller blæseren er defekt. I dette tilfælde forlænges akkuens ladetid.

Betjening

Tænde og slukke (se Fig. F)

Produktet tændes ved først at trykke på kontaktspærren (1). Tryk derefter på start-stop-kontakten (2) og hold den nede.

Produktet slukkes ved at slippe start-stop-kontakten (2).

Graestrimning/kantskæring

Tryk på tasten (12). Drej den nederste del af trimmeren 180° for at positionere trimmerhovedet til græstrimning eller kantskæring. Slip knappen (12), drejemekanismen falder i hak.

Graestrimning

Bevæg græstrimmeren til højre og venstre og sørg for, at den altid holdes i en god afstand fra kroppen. Højere græs klippes i flere omgange. (se Fig. G)

Kantskæring

Før græstrimmeren langs med græskanterne. Undgå kontakt med faste overflader eller mure, da tråden ellers slides hurtigt. (se Fig. H)

Klipning rundt omkring træer og buske

Brug træ-beskyttelsesbøjlen, da det letter arbejdet (8). Klip forsigtigt rundt om træer og buske, så de ikke kommer i kontakt med tråden. Planter kan dø, hvis barken beskadiges.

Spole afmonteres, tråd vikles op og spole monteres (se Fig. I til L)

Tryk de to snipper på spolekappen sammen og fjern spolekappen (13). Fjern herefter den tomme spole (14).

Klip ca. 6,0 m tråd af reserverullen. Læg tråden sammen i midten, så du har en tråd på 2 x 3 m. Fastgør midten på tråden i trådholderen og vikl tråden stramt op, så den er fordelt ensartet i de to spolekamre.

Skub de to ender på tråden gennem hullerne (15) i trimmerhovedet og sæt spolen ind i trimmerhovedet igen. Fastgør spolen med spolekappen (13).

Tråd fremføres (se Fig. M)

Trimmeren er udstyret med det halvautomatiske fremføringssystem. Systemet trykker 10 mm tråd ud, hver gang der trykkes på start-stop-kontakten (2).

Tryk på knappen (16) og træk tråden ud i den ønskede længde.

Fejlsøgning

Græstrimmer/græskanttrimmer

Symptom Mulig årsag Afhjælpning
Motoren går ikke i gang	Akkuen er afladt Oplad akkuen
	Akkuen er for kold/varm Opvarm/afkøl akkuen
Haveredskabet kører i intervaller	Start-stop-kontakten er defekt Kontakt Bosch kundeservicen
	Haveredskabets indvendige ledninger er beskadi-get	Kontakt Bosch kundeservicen
Haveredskabet er over-belastet	Græsset er for højt Klip græsset i flere omgange
Haveredskabet skærer ikke	Skæretråden er for kort/brækket Fremfør skæretråden manuelt
	Trådspolen er tom Erstat trådspolen
Skæretråden kan ikke fremføres	Skæretråden er viklet ind i spolen Kontroller trådspolen og vikl evt. skæretråden opigen

Symptom Mulig årsag Afhjælpning

	Trådspolen er tom Påfyld trådspolen
Skæretråd trækkes tilbage ind i spole	Skæretråden er for kort/brækket Fjern spolen og sæt skæretråden ind igen (se Fig. J - L)
Skæretråden brækkerigen og igen	Skæretråden er viklet ind i spolen Fjern spolen og vikl skæretråden op igen (se Fig. J - L)
	Ukorrekt håndtering af græstrimmer Trim kun med spidsen af skæretråden; undgå berøring af sten, vægge og andre faste genstande. Fremfør skæretråden regelmæssigt for at bruge hele snitkredsdiameteren.
Store vibrationer Skæretråden er brækket		Træk skæretråden ud med manuel fremføring (se Fig. M)

Symptomer Mulig årsag Afhjælpning

Den røde akku-kontrollampe blinker	Akkuen er ikke sat (rigtigt) i Anbring akkuen korrekt på ladeaggregatet
	Akkukontakter er snavset Rengør akkukontakterne; f.eks. ved at sætte ak- kuen i og tage den ud flere gange eller erstatte den
Opladning er ikke mulig
	Akku defekt Skift akkuen
Akku-kontrollamper ly-ser ikke	Ladeaggregatets netstik er ikke sat (rigtigt) i Sæt netstikket (helt) ind i stikdåsen
	Stikdåse, netkabel eller ladeaggregat er defekt Kontrollér netspændingen, lad evt. ladeaggrega-tet blive kontrolleret af en autoriseret servicecen-ter for Bosch-el-værktøj

Tag akkuen ud af haveredskabet, før der arbejdes på haveredskabet (f.eks. vedligeholdelse, værktøjsskift osv.), samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
▶ Hold produktet rent for at kunne arbejde godt og sikkert.

Stil ikke andre genstande fra på haveredskabet.

Hold altid produktet og ventilationsåbningerne rene for at kunne arbejde godt og sikkert.

Sprøjt aldrig vand på produktet.

Opbevar produktet et sikkert sted, som skal være tørt og uden for børns rækkevidde.

Stil ikke andre genstande fra på produktet.

Sikr, at alle møtrikker, bolte og skruer sidder rigtigt, så det er muligt at arbejde sikkert med produktet.

Kontrollér produktet og erstat for en sikkerheds skyld slidte eller beskadigede dele.

Sørg for kun at montere reservedele, der er godkendt af Bosch.

Akku-pleje

Overhold følgende forskrifter og foranstaltninger for at muliggøre en optimal brug af akkuen:

• Beskyt akkuen mod fugtighed og vand.
• Opbevar kun haveredskabet og akkuen ved temperaturer mellem -20 °C og 50 °C. Lad f.eks. ikke akkuen blive liggende i bilen om sommeren.
• Opbevar akkuen separat og ikke i haveredskabet.
• Lad ikke akkuen blive siddende i haveredskabet i solskinsvejr.
• Den optimale temperatur til opbevaring af akkuen er 5 °C.
• Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Når driftstiden efter opladningen forkortes væsentligt, er det tegn på, at akkuen er slidt op og skal udskiftes.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

Produkter, akkuer, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid hverken produkter eller akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasserede produkter og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side 111).

Svensk

Säkerhetsanvisningar

Därlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

Batterivæske som lekker ut kan føre

Ta hensyn til de lokale forholdene. Ta bevisst hensyn til andre personer under arbeidet, særskilt barn.

Hvis deler mangler eller er skadet må du henvende deg til forhandleren.

** nasjonalt

Illustrerte komponenter (se bilde A)

a) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Gresstrimmer/kanttrimmer AdvancedGrassCut 36
Produktnummer		3 600 H78 N..
Nominell spenning V 36
Tomgangsturtall min	-1	7500 - 8300
innstillbart håndtak ●

Gresstrimmer/kanttrimmer AdvancedGrassCut 36
Diameter på trimmetråden mm 1,6
Diameter på klippesirkelen cm 30
Kapasitet av trådspolen m 4,0
Vekt tilsvarende EPTA-Procedure 01:2014A)
- uten batteri kg 2,9
- med oppladbart batteri kg 4,1
Serienummer se typeskilt på hageredskapet
anbefalt omgivelsestemperatur ved lading	°C +10... +35
tillatt omgivelsestemperatur under drift B) og ved lagring	°C -20... +50
Batteritype GBA 36V...	1,3 Ah, 2,0 Ah, 2,5 Ah, 2,6 Ah, 4,0 Ah

Monter håndtaket med skruen (5) og mutteren (6).

Hvis ikke viften går, er batteritemperaturen i det optimale området for lading, eller viften er defekt. I dette tilfellet forlenges batteriets ladetid.

Betjening

Inn-/utkobling (se bilde F)

Produkter og batterier må ikke kastes som vanlig husholdningsavfall!

Bare for land i EU:

Tarnekomplekt (vt joonist A)
