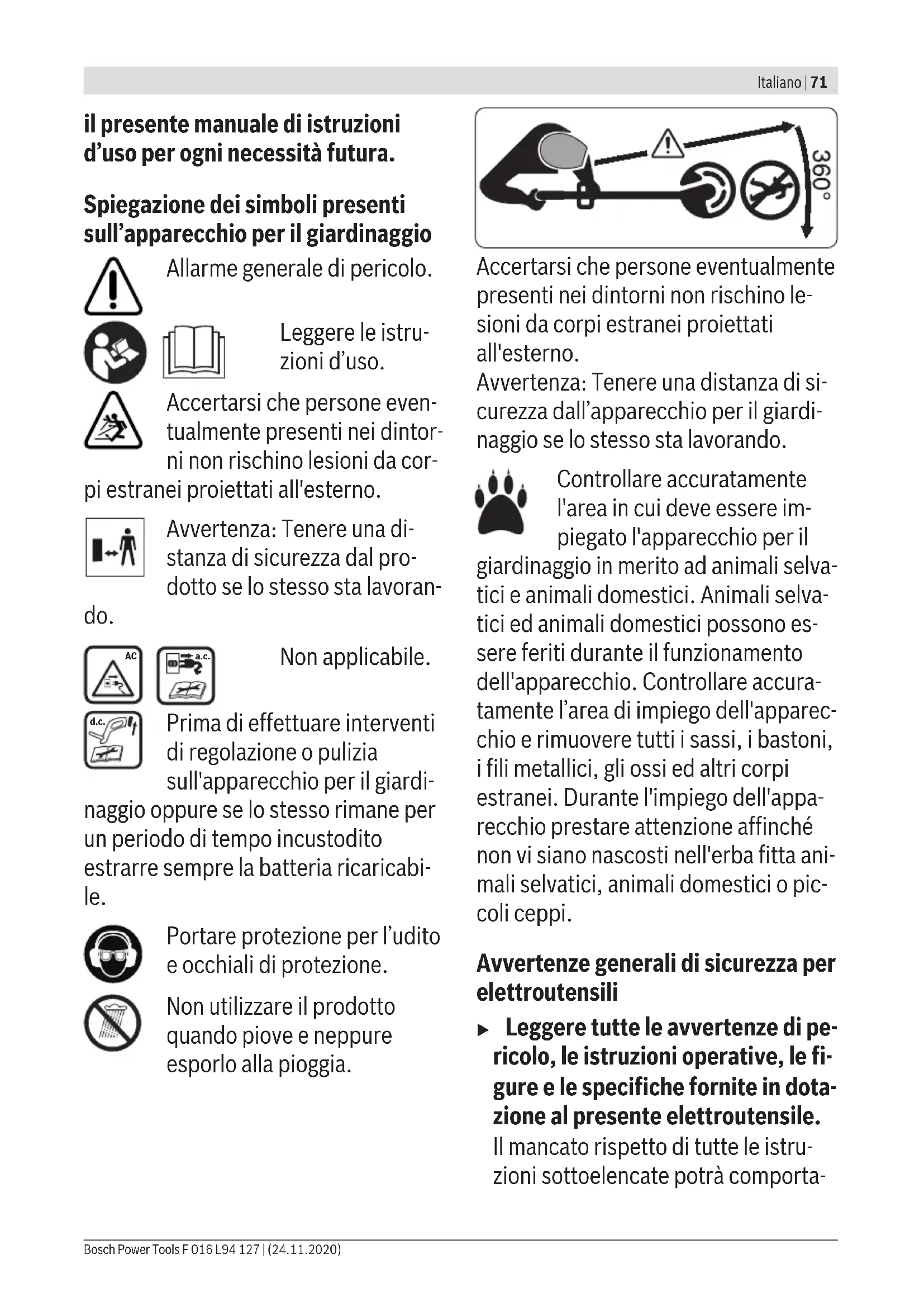

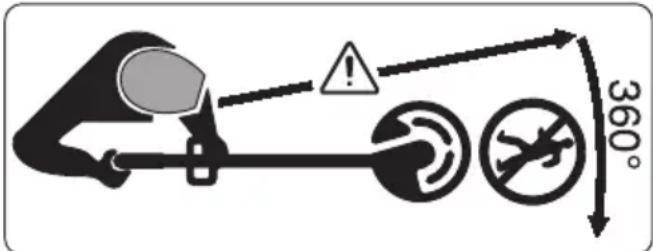

a.c. Non applicabile. d.c. Prima di effettuare interventi di regolazione o pulizia sull'apparecchio per il giardi- naggio oppure se lo stesso rimane per un periodo di tempo incustodito estrarre sempre la batteria ricaricabi- le. Portare protezione per l’udito e occhiali di protezione. Non utilizzare il prodotto quando piove e neppure esporlo alla pioggia. Accertarsi che persone eventualmente presenti nei dintorni non rischino le- sioni da corpi estranei proiettati all'esterno. Avvertenza: Tenere una distanza di si- curezza dall’apparecchio per il giardi- naggio se lo stesso sta lavorando. Controllare accuratamente l'area in cui deve essere im- piegato l'apparecchio per il giardinaggio in merito ad animali selva- tici e animali domestici. Animali selva- tici ed animali domestici possono es- sere feriti durante il funzionamento dell'apparecchio. Controllare accura- tamente l’area di impiego dell'apparec- chio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'appa- recchio prestare attenzione affinché non vi siano nascosti nell'erba fitta ani- mali selvatici, animali domestici o pic- coli ceppi. Avvertenze generali di sicurezza per elettroutensili u Leggere tutte le avvertenze di pe- ricolo, le istruzioni operative, le fi- gure e le specifiche fornite in dota- zione al presente elettroutensile. Il mancato rispetto di tutte le istru- zioni sottoelencate potrà comporta- Bosch Power Tools F 016 L94 127 | (24.11.2020)72 | Italiano re il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. u Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. u Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai di- spositivi dotati di alimentazione elet- trica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di inci- denti. u Evitare di impiegare l’elettrouten- sile in ambienti soggetti al rischio di esplosioni nei quali siano pre- senti liquidi, gas o polveri infiam- mabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali di- strazioni potranno comportare la perdita del controllo sull’elettrouten- sile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolu- tamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensi- li dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con super- fici collegate a terra, come tubi, radiatori, fornelli elettrici e frigori- feri. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. u Custodire l’elettroutensile al ripa- ro dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elet- troutensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il ca- vo per trasportare o appendere l’elettroutensile, né per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi dan- neggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettri- che. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’ester- no. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scos- se elettriche. u Qualora non fosse possibile evita- re di utilizzare l’elettroutensile in un ambiente umido, usare un inter- ruttore di protezione dalle correnti di guasto (RCD). L’uso di un inter- F 016 L94 127 | (24.11.2020) Bosch Power ToolsItaliano | 73 ruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensi- le è importante restare vigili, con- centrarsi su ciò che si sta facendo ed operare con giudizio. Non uti- lizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di dro- ghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elet- troutensile può essere causa di gravi incidenti. u Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'impiego, in condizioni appropriate, di dispositivi di protezione quali ma- schera antipolvere, scarpe antinfor- tunistiche antiscivolo, elmetto di protezione, protezioni acustiche, ri- duce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di col- legare l’elettroutensile all’alimen- tazione di corrente e/o alla batte- ria, prima di prenderlo o traspor- tarlo, assicurarsi che sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazio- ne di corrente con l’interruttore inse- rito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensi- le togliere qualsiasi attrezzo di re- golazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della mac- china può provocare seri incidenti. u Evitare di assumere posture ano- male. Mantenere appoggio ed equilibrio adeguati in ogni situa- zione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Ve- stiti larghi, gioielli o capelli lunghi po- tranno impigliarsi in parti in movi- mento. u Se l'utensile è dotato di un apposi- to attacco per dispositivi di aspira- zione e raccolta polvere, accertar- si che gli stessi siano collegati ed utilizzati in modo conforme. L’uti- lizzo di un’aspirazione polvere può ri- durre lo svilupparsi di situazioni peri- colose dovute alla polvere. u Evitare che la confidenza derivan- te da un frequente uso degli uten- sili si trasformi in superficialità e vengano trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesio- ni in una frazione di secondo. Bosch Power Tools F 016 L94 127 | (24.11.2020)74 | Italiano Trattamento accurato ed uso corretto degli elettroutensili u Non sottoporre la macchina a so- vraccarico. Utilizzare l’elettrou- tensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua po- tenza di prestazione. u Non utilizzare l'elettroutensile qualora l'interruttore non consen- ta un'accensione/uno spegnimen- to corretti. Un elettroutensile con l’interruttore rotto è pericoloso e de- ve essere aggiustato. u Prima di eseguire eventuali regola- zioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla pre- sa di corrente e/o togliere la batte- ria, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa es- sere messo in funzione involontaria- mente. u Riporre gli elettroutensili fuori del- la portata dei bambini durante i periodi di inutilizzo e non consenti- re l'uso degli utensili stessi a per- sone inesperte o che non abbiano letto le presenti istruzioni. Gli elet- troutensili sono macchine pericolose quando vengono utilizzati da perso- ne non dotate di sufficiente espe- rienza. u Eseguire la manutenzione degli elettroutensili e relatvi accessori. Verificare la presenza di un even- tuale disallineamento o inceppa- mento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell’elet- troutensile stesso. Se danneggia- to, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è sta- ta effettuata poco accuratamente. u Mantenere gli utensili da taglio af- filati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano me- no frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle opera- zioni da eseguire. L’impiego di elet- troutensili per usi diversi da quelli consentiti potrà dar luogo a situazio- ni di pericolo. u Mantenere impugnature e superfi- ci di presa asciutte, pulite e prive di olio e grasso. Impugnature e su- perfici di presa scivolose non con- sentono di manipolare e controllare l'utensile in caso di situazioni ina- spettate. F 016 L94 127 | (24.11.2020) Bosch Power ToolsItaliano | 75 Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili Rimuovere la batteria ricaricabile: – se l'utente lascia l'apparecchio in- custodito – prima della rimozione di un bloc- caggio – prima del controllo, della pulizia o di altri interventi sull'apparecchio – dopo l'urto di un corpo estraneo sull'apparecchio controllare in me- rito a danneggiamenti – se l'apparecchio inizia a vibrare im- provvisamente controllare subito u Ricaricare le batterie ricaricabili solo ed esclusivamente con i di- spositivi di ricarica consigliati dal produttore. Per un dispositivo di ri- carica previsto per un determinato ti- po di batteria sussiste il pericolo di incendio se viene utilizzato con un ti- po diverso di batteria ricaricabile. u Avere cura d’impiegare negli appa- recchi solo ed esclusivamente bat- terie ricaricabili esplicitamente previste. L’uso di batterie ricaricabi- li di tipo diverso può comportare le- sioni e rischio d’incendi. u Non avvicinare batterie non utiliz- zate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri pic- coli oggetti metallici che potrebbe- ro provocare un'esclusione dei contatti. Un corto circuito tra i con- tatti della batteria ricaricabile può avere come conseguenza bruciature o incendi. u In caso d’impiego non corretto può verificarsi la fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacqua- re accuratamente con acqua. Se il liquido dovesse venire a contatto con gli occhi richiedere inoltre l’in- tervento di un medico. Il liquido della batteria ricaricabile che fuorie- sce può causare irritazioni della pelle o ustioni. u Non utilizzare batterie ricaricabili danneggiate o modificate. Batterie danneggiate o modificate possono comportare problemi non prevedibi- li, causando incendi, esplosioni e possibili lesioni. u Non esporre una batteria ricarica- bile al fuoco o a temperature ec- cessive. L'esposizione al fuoco o a temperature superiori a 130°C può causare esplosioni. u Rispettare tutte le istruzioni di ri- carica e non caricare in nessun ca- so la batteria ricaricabile o l'uten- sile a batteria ricaricabile fuori dal campo di temperatura indicato nelle istruzioni per l'uso. Una cari- ca non corretta, o fuori dal campo di temperatura ammissibile, può com- portare danni alla batteria ed aumen- tare il pericolo di incendio. Bosch Power Tools F 016 L94 127 | (24.11.2020)76 | Italiano Assistenza u Fare riparare l’elettroutensile da personale specializzato ed utiliz- zando solo parti di ricambio identi- che. In tale maniera potrà essere sal- vaguardata la sicurezza dell’elettrou- tensile. u Non eseguire mai la manutenzione di batterie danneggiate. La manu- tenzione di batterie ricaricabili andrà effettuata esclusivamente dal pro- duttore o da fornitori di servizi appo- sitamente autorizzati. Indicazioni di sicurezza apparecchio per il giardinaggio Impiego u La persona che usa il prodotto può utilizzarlo esclusivamente in modo conforme alle norme d’uso. Tenere sempre presente le specifiche condi- zioni locali. Durante il lavoro stare sempre attenti alle altre persone ed in modo particolare ai bambini. u Non permettere in nessun caso l’uso del prodotto a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi espe- rienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni. Le norme nazio- nali prevedono eventualmente dei li- miti di restrizione relativamente all’età dell’operatore. u I bambini dovrebbero essere sorve- gliati per assicurarsi che non giochi- no con il prodotto. Impiego u Durante il lavoro tenere saldamen- te l’apparecchio per il giardinaggio con entrambe le mani ed adottare una posizione di lavoro sicura. Con entrambe le mani l’apparecchio per il giardinaggio viene condotto in modo più sicuro. u Attendere fino a quando l’apparec- chio per il giardinaggio è fermo pri- ma di riporlo. u Non utilizzare in nessun caso l'appa- recchio per il giardinaggio con una calotta di protezione o coperture di- fettose oppure senza dispositivo di sicurezza. Prestare attenzione affin- ché la stessa sia montata corretta- mente. Non utilizzare in nessun caso l'apparecchio per il giardinaggio in- completo oppure con modifiche non autorizzate. u Non utilizzare in nessun caso l'appa- recchio se il cavo è danneggiato op- pure usurato. u Non sostituire in nessun caso ele- menti di taglio non metallici con ele- menti di taglio metallici. u Non riparare mai da soli l'apparec- chio per il giardinaggio a meno che siate qualificati a tale scopo. u Altre persone ed animali dovrebbero rimanere a distanza adeguata duran- te l'impiego dell'apparecchio per il giardinaggio. L’operatore è respon- sabile per terzi nel settore operativo. u Prima di afferrare la testa di taglio at- tendere che la stessa si sia completa- F 016 L94 127 | (24.11.2020) Bosch Power ToolsItaliano | 77 mente fermata. La testa di taglio con- tinua a ruotare ancora dopo lo spe- gnimento del motore e può provoca- re lesioni. u Lavorare solamente di giorno o con una buona illuminazione artificiale. u Con cattive condizioni meteorologi- che, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba a filo. u L'impiego del tosaerba a filo nell'erba bagnata può pregiudicare la presta- zione operativa del tosaerba a filo stesso. u Per il trasporto spegnere l’apparec- chio per il giardinaggio e rimuovere la batteria ricaricabile. u Durante il lavoro con il tosaerba a filo prestare sempre attenzione ad una posizione di lavoro sicura. Tenere mani e piedi a distanza di sicurezza dalle parti rotanti. u Durante il lavoro mantenere l'equili- brio per evitare una caduta. u Fare attenzione a non inciampare sull'apparecchio di giardinaggio se lo stesso è posato a terra. u Prima della sostituzione della bobina rimuovere la batteria ricaricabile. u Controllare regolarmente il tosaerba a filo ed eseguire la manutenzione prevista. u Indossare sempre guanti di protezio- ne pulendo il prodotto oppure sosti- tuendo il filo da taglio. u Attenzione contro lesioni causate dalla lama che serve per tagliare il fi- lo da taglio. Dopo l’estrazione del filo da taglio portare sempre il tosaerba a filo in una posizione di lavoro oriz- zontale prima di accenderlo. Spegnere l’apparecchio per il giardi- naggio ed estrarre la batteria ricarica- bile: – ogniqualvolta l’apparecchio per il giardinaggio viene lasciato incusto- dito per un po’ di tempo – prima della sostituzione della bobi-

– prima della pulizia oppure prima di eseguire dei lavori al tosaerba – prima del magazzinaggio del to- saerba a filo u Conservare il prodotto in un luogo asciutto e chiuso, fuori dalla portata dei bambini. Non mettere nessun al- tro oggetto sul prodotto. u Non utilizzare l'apparecchio per il giardinaggio come bastone da pas- seggio. Indicazioni per l’uso ottimale della batteria ricaricabile u Non aprire la batteria. Vi è rischio di cortocircuito. Proteggere la batteria rica- ricabile dal calore (ad.es. anche dall’irradiamento so- lare continuo) dal fuoco, dall’acqua e dall’umidità. Vi è pericolo di esplo- sione. u In caso di danneggiamento ed un uso non corretto della batteria ri- caricabile possono fuoriuscire va- Bosch Power Tools F 016 L94 127 | (24.11.2020)78 | Italiano pori. Aerare l’area e, in caso di di- sturbi, consultare un medico. I vapo- ri possono irritare le vie respiratore. u Utilizzare la batteria solo per pro- dotti del produttore. Soltanto in questo modo la batteria verrà protet- ta da pericolosi sovraccarichi. u Se si usano oggetti appuntiti, co- me ad es. chiodi o un cacciavite, oppure se si esercita forza dall'esterno, la batteria ricaricabi- le può danneggiarsi. Può verificarsi un cortocircuito interno e la batteria ricaricabile può incendiarsi, emette- re fumo, esplodere o surriscaldarsi. u Non mettere la batteria ricaricabi- le in corto circuito. Vi è concreto pericolo di esplosione! u Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabi- le con un pennello morbido, pulito ed asciutto. Indicazioni di sicurezza per stazioni di ricarica Leggere tutte le indicazioni di sicurezza e le istruzioni operative. La mancata osser- vanza delle istruzioni e delle avverten- ze sulla sicurezza può essere causa di scosse elettriche, incendi e/o lesioni di grave entità. Conservare tutte le avvertenze di si- curezza e le istruzioni operative per ogni esigenza futura. u Utilizzare la stazione di ricarica esclusivamente se sono state com- pletamente valutate tutte le funzioni e possono essere effettuate senza li- mitazioni oppure sono state mante- nute le relative istruzioni. u Non permettere in nessun caso l’uso della stazione di ricarica a bambini, persone con capacità fisiche, senso- riali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano fami- gliarità con le presenti istruzioni. Le norme nazionali prevedono eventual- mente dei limiti di restrizione relati- vamente all’età dell’operatore. u Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giochino con la stazione di ricari- ca. u Ricaricare esclusivamente batterie ricaricabili agli ioni di litio Bosch a partire da un’autonomia di 1,3 Ah (a partire da 10 elementi della batteria ricaricabile). La tensione della batte- ria ricaricabile deve essere adatta al- la tensione di ricarica batteria della stazione di ricarica. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolo di incendio ed esplosione. Custodire la stazione di rica- rica al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in una stazione di ricarica au- menta il rischio di una scossa elettrica. F 016 L94 127 | (24.11.2020) Bosch Power ToolsItaliano | 79 u Mantenere pulito il caricabatteria. La presenza di sporco può causare folgorazioni. u Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il cari- cabatteria, qualora si rilevino dan- ni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzan- do solamente parti di ricambio ori- ginali. La presenza di danni in cari- cabatterie, cavi o connettori aumen- ta il rischio di folgorazione. u Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d’incendio. u Non coprire le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica po- trebbe surriscaldarsi e non funziona- re più correttamente. u Per una maggiore sicurezza elettrica si raccomanda l'impiego di un inter- ruttore di sicurezza per correnti di guasto con una corrente d’intervento max. di 30mA. Prima dell’impiego controllare sempre l’interruttore di sicurezza per correnti di guasto. Simboli I simboli seguenti sono importanti per la lettura e la com- prensione delle istruzioni d’uso. Memorizzare i simboli ed il loro significato. Un’interpretazione corretta dei simboli con- tribuisce ad utilizzare meglio ed in modo più sicuro il prodot- to. Simbolo Significato Mettere i guanti di protezione Direzione di movimento Direzione di reazione Peso Accensione Spegnimento Operazione permessa Operazione vietata CLICK! Rumore percettibile Accessori/parti di ricambio Uso conforme alle norme L'apparecchio per il giardinaggio è destinato all'impiego do- mestico per la tosatura di erba, erbacce ed ortiche. Lo stes- so è stato realizzato per tosare l'erba che cresce su scarpate, sotto ostacoli e ai bordi dei prati che non possono essere raggiunti dal tosaerba. L'apparecchio per il giardinaggio non è concepito per l'impiego come decespugliatore. L'apparec- chio per il giardinaggio non è pensato per l'impiego commer- ciale ed industriale. Volume di fornitura (vedi figura A) Estrarre con attenzione dall’imballaggio l’apparecchio per il giardinaggio e controllare che i seguenti componenti siano completi: – Tosaerba a filo – Impugnatura – Calotta di protezione – Istruzioni per l’uso In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il ri- venditore di fiducia. **varia secondo il Paese Componenti illustrati (vedi figuraA) La numerazione dei componenti si riferisce all’illustrazione del prodotto riportata sulle pagine con la rappresentazione grafica. (1) Pulsante di sicurezza per l’interruttore di avvio/ar- resto Bosch Power Tools F 016 L94 127 | (24.11.2020)80 | Italiano (2) Interruttore di avvio/arresto (3) Raccordo (4) Impugnatura regolabile (5) Vite per il montaggio dell'impugnatura (6) Dado per il montaggio dell'impugnatura (7) Calotta di protezione (8) Frontalino di protezione (9) Vite per il montaggio della calotta di protezione (10) Batteria ricaricabile

(11) Stazione di ricarica

(12) Tasto taglio erba/taglio bordi (13) Copertura della bobina (14) Bobina (15) Foro per guida del filo (16) Pulsante per l'estrazione del filo

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Tosaerba a filo/tagliabordi AdvancedGrassCut 36 Codice prodotto 3 600 H78 N.. Tensione nominale V 36 Numero di giri a vuoto min

7500 - 8300 Impugnatura regolabile ● Diametro del filo da taglio mm 1,6 Diametro di taglio cm 30 Capacità della bobina del filo m 4,0 Peso in funzione della EPTA‑Procedure 01:2014

– Senza batteria ricaricabile kg 2,9 – Con batteria ricaricabile kg 4,1 Numero di serie Vedi targhetta del tipo sull’apparecchio per il giardinaggio Temperatura ambiente consigliata in fa- se di ricarica °C +10... +35 Temperatura ambiente consentita duran- te il funzionamento

e durante il magaz- zinaggio °C -20... +50 Tipo di batteria ricaricabile GBA 36V... 1,3Ah, 2,0Ah, 2,5Ah, 2,6Ah, 4,0Ah

in funzione della batteria utilizzata

prestazioni ridotte in caso di temperature <0°C Stazione di ricarica AL 3620 CV AL 3640 CV AL 36V-20 Corrente di carica A 2,0 4,0 2,0 Tempo di ricarica (a batteria scarica) – Batteria ricaricabile con 1,3Ah min 55 45 − – Batteria ricaricabile con 2,0Ah min 70 45 65 – Batteria ricaricabile con 2,6Ah min 65 95 − – Batteria ricaricabile con 4,0Ah min 80 140 125 F 016 L94 127 | (24.11.2020) Bosch Power ToolsItaliano | 81 Stazione di ricarica AL 3620 CV AL 3640 CV AL 36V-20 Peso in funzione della EPTA-Procedure 01:2014 kg 0,55 0,55 0,55 Classe di protezione / II / II / II Informazioni sulla rumorosità e sulla vibrazione 3 600 H78 N.. Valori di emissione acustica rilevati conformemente a EN 50636-2-91 Il livello di rumore stimato A dell’apparecchio ammonta normalmente: – Livello di pressione acustica dB(A)

– Livello di potenza sonora dB(A)

– Incertezza della misura K dB = 3,0 Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemen- te alla EN 50636-2-91 – Valore di emissione dell’oscillazione a

= 2,0 – Incertezza della misura K m/s

= 1,0 Montaggio u Attenzione: Spegnere l’apparecchio per il giardinag- gio e staccare la spina di rete prima di effettuare lavo- ri di montaggio. Riassemblaggio dell'asta (vedi figura B) Assemblare a livello entrambe le parti del tosaerba a filo ed assicurarle ruotando il raccordo (3). Assicurarsi che entram- be le parti del tosaeba a filo siano montate e bloccate corret- tamente. Montaggio e regolazione dell'impugnatura (vedi figura C) Montare l'impugnatura con l'ausilio della vite (5) e del dado (6). L'impugnatura (4) può essere messa in diverse posizioni. Per modificare la regolazione allentare un poco il dado (6) e muovere l'impugnatura nella posizione desiderata. Serrare di nuovo saldamente il dado (6). Montaggio della calotta di protezione (vedi figura D) Posizionare la calotta di protezione (7) sulla testa del tosaer- ba a filo e fissarla con la vite fornita in dotazione (9). Messa in funzione u Attenzione: Prima di effettuare interventi di regola- zione o pulizia spegnere l’apparecchio per il giardinag- gio ed estrarre sempre la batteria ricaricabile. u Dopo lo spegnimento del tosaerba, il filo da taglio con- tinua a funzionare ancora per alcuni secondi. Prima di riaccendere nuovamente il tosaerba attendere che il motore/il filo da taglio si siano fermati completamen- te. u Non riavviare più volte l'apparecchio subito dopo averlo spento. u Si consiglia l'impiego di elementi di taglio omologati dalla Bosch. In caso di altri elementi di taglio è possibi- le che il risultato di taglio sia differente. Ricarica della batteria La batteria ricaricabile è dotata di un controllo della tempe- ratura che consente una ricarica esclusivamente nel campo di temperatura tra 0 °C e 35 °C. In questo modo viene otte- nuta un’elevata durata della batteria ricaricabile. Nota: La batteria ricaricabile viene fornita parzialmente cari- ca. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batte- ria ricaricabile nella stazione di ricarica. La batteria ricaricabile agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzio- ne dell’operazione di ricarica non danneggia la batteria rica- ricabile. La batteria ricaricabile agli ioni di litio è protetta dalla "Elec- tronic Cell Protection (ECP)" contro lo scaricamento comple- to. In caso di batteria scarica, il prodotto viene spento trami- te un interruttore automatico: L’apparecchio per il giardinag- gio non funziona più. Dopo lo spegnimento automatico del prodotto non pre- mere ulteriormente l’interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni. Attenersi alle indicazioni per lo smaltimento della batteria ri- caricabile. Bosch Power Tools F 016 L94 127 | (24.11.2020)82 | Italiano Inserimento/rimozione della batteria ricaricabile (vedi figura E) Nota: Se non vengono utilizzate batterie ricaricabili adatte possono verificarsi funzionamenti difettosi o è possibile il danneggiamento dell’apparecchio. Inserire la batteria carica (10). Assicurarsi che la batteria ri- caricabile sia inserita completamente. Per la rimozione della batteria ricaricabile (10) dall’apparec- chio premere il tasto di sbloccaggio batteria ricaricabile e to- gliere la batteria. Operazione di ricarica L’operazione di ricarica inizia non appena la spina di rete del- la stazione di ricarica viene inserita nella presa e la batteria ricaricabile (10) viene inserita nella stazione di ricarica (11). Grazie all’intelligente procedimento di ricarica lo stato di ri- carica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale. In questo modo la batteria ricaricabile viene protetta e con- servandola nella stazione di ricarica rimane sempre comple- tamente carica. Significato degli elementi indicatori sulla stazione di ricarica (AL 3620 CV/AL 3640 CV/AL 36V-20) Operazione di ricarica rapida L'operazione di ricarica rapida viene segnalata dal lampeggio dell’indicatore di carica della batteria verde. Elemento indicatore sulla batteria ricaricabile: Durante l'ope- razione di ricarica i tre LED verdi sono illuminati uno dopo l’altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5minuti dopo che la batteria ricari- cabile è stata ricaricata completamente, i tre LED verdi si spengono di nuovo. Nota: L’operazione di ricarica rapida è possibile esclusiva- mente se la temperatura della batteria ricaricabile si trova nel campo di temperatura di carica ammissibile, vedi para- grafo "Dati tecnici". Batteria caricata La luce continua dell’indicatore LED verde se- gnala che la batteria è completamente carica. Inoltre, per la durata di ca. 2 secondi viene emesso un segnale acustico che segnala che la batteria è sta- ta ricaricata completamente. Una volta terminata l’operazione, la batteria ricaricabile può essere estratta ed è pronta per l’uso immediato. Se la batteria ricaricabile non è inserita, la luce continua dell’indicatore LED segnala che la spina di rete è inserita nel- la presa di corrente e che la stazione di ricarica è pronta per l’uso. Temperatura della batteria ricaricabile inferiore a 0°C oppure superiore a 45°C La luce continua dell’indicatore LED rosso se- gnala che la temperatura della batteria si trova al di fuori del campo di temperatura di carica ammissibile, vedi paragrafo "Dati tecnici". Non appena viene raggiunto il campo di temperatura ammissibile, la stazione di ricarica passa automaticamente alla ricarica rapida. Se la temperatura della batteria ricaricabile si trova al di fuo- ri del campo di temperatura di carica ammissibile, inseren- dola nella stazione di ricarica si accende il LED rosso della batteria ricaricabile. Operazione di ricarica impossibile Nel caso fosse presente un'altra anomalia dell’operazione di ricarica, la stessa viene se- gnalata tramite lampeggio dell’indicatore LED rosso. L’operazione di ricarica non può essere avviata e la ricarica della batteria non è possibile (vedi paragrafo "Individuazione dei guasti"). Istruzioni per la ricarica In caso di cicli di ricarica continui oppure in caso di operazio- ni di ricarica successivi senza interruzione, la stazione di ri- carica si può riscaldare. Questo fatto non è comunque preoc- cupante e non è indice di un difetto tecnico della stazione di ricarica stessa. Un tempo di funzionamento notevolmente ridotto dopo la ri- carica indica che la batteria ricaricabile è consumata e deve essere sostituita. Attenersi alle indicazioni per lo smaltimento. Raffreddamento della batteria ricaricabile (Active Air Cooling) Il sistema di ventilazione integrato nella stazione di ricarica controlla la temperatura della batteria inserita. Se la tempe- ratura della batteria ricaricabile supera i 30 °C, la batteria ri- caricabile viene raffreddata ad una temperatura di ricarica ottimale tramite un ventilatore. Quando il ventilatore è acce- so si sente un rumore caratteristico. Se il ventilatore non entra in funzione, significa che la tempe- ratura della batteria è compresa nel campo di temperatura ottimale o che il ventilatore è difettoso. In questo caso si al- lunga la durata dell’operazione di ricarica della batteria rica- ricabile. Impiego Accensione/spegnimento (vedi figuraF) Per l'accensione premere innanzitutto il pulsante di sicurez- za (1). Premere quindi l'interruttore di avvio/arresto (2) e tenerlo premuto. Per lo spegnimento rilasciare l'interruttore di avvio/arresto (2). F 016 L94 127 | (24.11.2020) Bosch Power ToolsItaliano | 83 Taglio erba/taglio bordi Premere il tasto (12). Ruotare la parte inferiore del tosaerba a filo di 180° per posizionare la testa del tosaerba come ta- glio erba o taglio bordi. Rilasciare il tasto (12), il meccani- smo di rotazione scatta in posizione. Taglio erba Muovere il tosaerba a filo verso sinistra e verso destra aven- do cura durante il lavoro di tenerlo sempre ad una distanza sufficiente dal corpo. In caso di erba più alta, tagliarla in di- versi fasi. (vedi figuraG) Taglio bordi Condurre il tosaerba a filo sui bordi del prato. Evitare il con- tatto con superfici resistenti o muri per impedire una rapida usura del filo. (vedi figuraH) Taglio intorno ad alberi e cespugli Per un miglior controllo utilizzare il frontalino di protezione alberi (8). Operare con attenzione quando si taglia intorno ad alberi e cespugli in modo da evitare un contatto con il filo. Le piante possono morire se la corteccia viene danneggiata. Smontaggio della bobina, avvolgimento del filo e montaggio della bobina (vedi figure I fino a L) u Prima della sostituzione della bobina rimuovere la batte- ria ricaricabile. Premere entrambe le linguette della copertura della bobina e rimuovere la copertura della bobina (13). Successivamente rimuovere la bobina vuota (14). Tagliare ca. 6,0 m di filo dal rullo di ricarica. Piegare al cen- tro il filo in modo da avere un filo di 2 x 3 m. Fissare il centro del filo nell'alloggiamento del filo ed avvolgere il filo in en- trambe le camere della bobina, ripartito uniformemente e te- so. Spingere entrambe le estremità del filo attraverso i fori (15) nella testa del tosaerba ed inserire di nuovo la bobina nella testa del tosaerba stesso. Fissare la bobina applicando la co- pertura della bobina (13). Estrazione del filo (vedi figura M) Estrazione semiautomatica del filo Il tosaerba a filo è dotato di un sistema di avanzamento se- miautomatico. Il sistema spinge fuori ad ogni pressione dell'interruttore di avvio/arresto (2) 10 mm di filo. Estrazione manuale del filo Premere il pulsante (16), ed estrarre il filo alla lunghezza de- siderata. Individuazione dei guasti e rimedi d.c. Tosaerba a filo/tagliabordi Problema Possibili cause Rimedi Il motore non funziona Batteria scarica Ricaricare la batteria Batteria ricaricabile troppo fredda/troppo calda Lasciare riscaldare/raffreddare la batteria L’apparecchio per il giardinaggio funziona con interruzioni Interruttore di avvio/arresto difettoso Rivolgersi ad un Servizio Assistenza Clienti Bosch Cablaggio interno dell’apparecchio per il giardi- naggio difettoso Rivolgersi ad un Servizio Assistenza Clienti Bosch Apparecchio per il giar- dinaggio sovraccarico Erba troppo alta Tagliare in diverse fasi L’apparecchio per il giardinaggio non taglia Filo da taglio troppo corto/rotto Estrarre manualmente il filo da taglio Bobina del filo vuota Sostituire la bobina del filo Non è possibile estrar- re il filo da taglio Filo da taglio aggrovigliato bella bobina Controllare la bobina e, se necessario, riavvolgere il filo di nuovo Bobina del filo vuota Riempire la bobina del filo Il filo da taglio viene ti- rato indietro nella bobi-

Filo da taglio troppo corto/rotto Rimuovere la bobina e inserire di nuovo il filo da taglio (vedi figure J − L) Il filo da taglio si rompe frequentemente Filo da taglio aggrovigliato bella bobina Rimuovere la bobina ed avvolgere di nuovo il filo da taglio (vedi figure J − L) Tosaerba non utilizzato correttamente Tagliare solo con la punta del filo da taglio; evitare di toccare pietre, pareti ed altri oggetti duri. Bosch Power Tools F 016 L94 127 | (24.11.2020)84 | Italiano Problema Possibili cause Rimedi Estrarre regolarmente il filo da taglio per utilizzare l'intero diametro di taglio. Vibrazioni eccessive Filo da taglio rotto Sistema di taglio danneggiato È presente erba tra la scatola della bobina ed il pulsante per l'estrazione del filo È presente erba nel foro per la guida del filo Estrarre il filo da taglio con avanzamento manuale (vedi figura M) Rivolgersi ad un Servizio Assistenza Clienti Bosch Smontare la copertura della bobina e togliere l'er-

Rimuovere l'erba dal foro per la guida del filo Batteria ricaricabile e stazione di ricarica Problema Possibili cause Rimedi Indicatore di carica del- la batteria rosso lam- peggia Operazione di ricarica impossibile Batteria ricaricabile non inserita (correttamente) Inserire correttamente la batteria nella stazione di ricarica Contatti della batteria ricaricabile sporchi Pulire i contatti della batteria; ad. es. inserendo ed estraendo più volte la batteria, se necessario sostituire la batteria Batteria ricaricabile difettosa Sostituire la batteria Indicatori di carica del- la batteria non si illumi- nano Spina di rete della stazione di ricarica non inserita (correttamente) Inserire la spina di rete (completamente) nella presa di corrente Presa di corrente, cavo di rete oppure stazione di ricarica difettosi Controllare la tensione di rete e, eventualmente, far controllare la stazione di ricarica presso un centro di Assistenza Clienti elettroutensili Bosch autorizzato Manutenzione ed assistenza Manutenzione, pulizia e magazzinaggio u Rimuovere la batteria ricaricabile dall’apparecchio per il giardinaggio prima di qualsiasi intervento sull'apparecchio stesso (ades. manutenzione, cambio dell’utensile ecc.) nonché durante il suo trasporto e la conservazione. In caso di azionamento accidentale dell’interruttore di avvio/arresto esiste pericolo di lesioni. u Tenere il prodotto pulito per poter lavorare bene ed in modo sicuro. Non appoggiare nessun altro oggetto sull’apparecchio per il giardinaggio. Tenere il prodotto e le fessure di ventilazione puliti per poter lavorare bene ed in modo sicuro. Non spruzzare mai il prodotto con acqua. Non immergere mai il prodotto in acqua. Immagazzinare il prodotto in un posto sicuro ed asciutto e al di fuori della portata dei bambini. Non appoggiare nessun altro oggetto sul prodotto. Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affinché sia possibile lavorare in modo sicuro con il prodotto. Controllare il prodotto e per ragioni di sicurezza sostituire parti usurate o danneggiate. Accertarsi che le parti di ricambio da sostituire provengano da Bosch. Cura della batteria ricaricabile Osservare le seguenti indicazioni e provvedimenti per garan- tire un utilizzo ottimale della batteria ricaricabile: – Proteggere la batteria ricaricabile da umidità ed acqua. – Immagazzinare l’apparecchio per il giardinaggio e la bat- teria ricaricabile esclusivamente nel campo di temperatu- ra tra -20 °C e 50 °C. Ad es. in estate non lasciare in auto la batteria ricaricabile. – Immagazzinare la batteria ricaricabile separatamente e non nella stazione di ricarica. – In caso di irradiamento solare diretto non lasciare la bat- teria ricaricabile nell’apparecchio per il giardinaggio. – La temperatura ottimale per la conservazione della batte- ria ricaricabile è di 5 °C. – Pulire di tanto in tanto le fessure di ventilazione della bat- teria ricaricabile con un pennello morbido, pulito ed asciutto. Un tempo di funzionamento notevolmente ridotto dopo la ri- carica indica che la batteria ricaricabile è consumata e deve essere sostituita. Servizio di assistenza e consulenza tecnica Il servizio di assistenza risponde alle Vostre domande relati- ve alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono con- sultabili anche sul sito www.bosch-pt.com F 016 L94 127 | (24.11.2020) Bosch Power ToolsNederlands | 85 Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, co- municare sempre il codice prodotto a 10cifre riportato sulla targhetta di fabbricazione dell’elettroutensile. Italia Tel.: (02) 3696 2314 E-Mail: pt.hotlinebosch@it.bosch.com Per ulteriori indirizzi del servizio assistenza consultare: www.bosch-pt.com/serviceaddresses Trasporto Le batterie al litio contenute sono soggette ai requisiti di leg- ge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l’utente senza ulteriori precau- zioni. In caso di spedizione tramite terzi (ad es. per via aerea o tra- mite spedizioniere), andranno rispettati specifici requisiti relativi d’imballaggio e contrassegnatura. In tale caso, per la preparazione dell’articolo da spedire, andrà consultato uno specialista in merci pericolose. Inviare le batterie soltanto se la relativa carcassa non è dan- neggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell’imballaggio. Andranno altresì rispettate eventuali ulte- riori norme nazionali complementari. Smaltimento Avviare ad un riciclaggio rispettoso dell’am- biente prodotti, batterie ricaricabili, accessori ed imballaggi non più impiegabili. Non gettare prodotti e batterie ricaricabili/pile tra i rifiuti domestici! Solo per i Paesi UE: Conformemente alla direttiva europea 2012/19/UE i pro- dotti diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/pile difettose o consu- mate devono essere raccolte separatamente ed essere invia- te ad una riutilizzazione ecologica. Batterie/pile: Per le batterie al litio: Attenersi alle avvertenze riportate al paragrafo «Traspor- to» (vedi «Trasporto», Pagina85). Nederlands Veiligheidsvoorschriften Let op! Lees de volgende voorschrif- ten zorgvuldig door. Maak uzelf ver- trouwd met de bedieningselemen- ten en het juiste gebruik van het product. Bewaar de gebruiksaanwij- zing om deze later te kunnen raad- plegen. Verklaring van de symbolen op het tuingereedschap Algemene waarschuwing. Lees de gebruiks- aanwijzing. Let op dat personen die in de buurt staan niet worden ver- wond door weggeslingerde voorwerpen. Waarschuwing: Houd een vei- lige afstand tot het product aan wanneer het in werking is.
