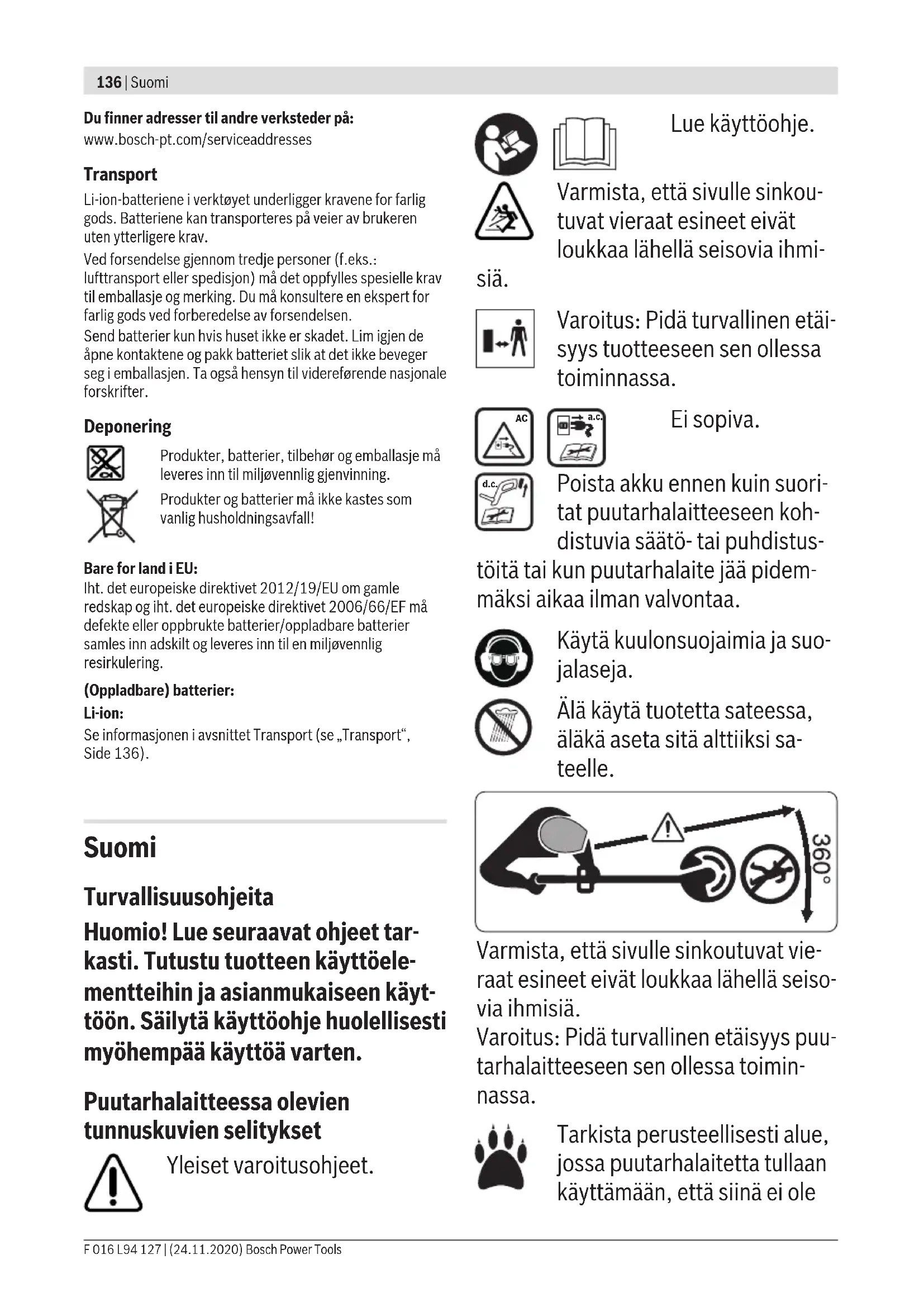

KÄYTTÖOHJE Advanced Grass Cut 36 Li BOSCH
fi Alkuperäiset ohjeet
el Prwtótno obtuivxopn
Huomio! Lue seuraavat ohjeet tarkasti. Tutustu tuotteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.
Puutarhalaitteessa olevien tunnuskuvien selitykset
Yleiset varoitusohjeet.
Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmi-
siä.
Varoitus: Pidä turvallinen etäisys tuotteeseen sen ollessa toiminnassa.
Ei sopiva.
Poista akku ennen kuin suoritat puutarhalaitteeseen kohdistuvia säätö- tai puhdistustöitä tai kun puutarhalaite jää pidem-mäksi aikaa ilman valvontaa.
Käytä kuulonsuojaimia ja suojalaseja.
Älä käytä tuotetta sateessa, äläkä aseta sitä alttiiksi sa-teelle.


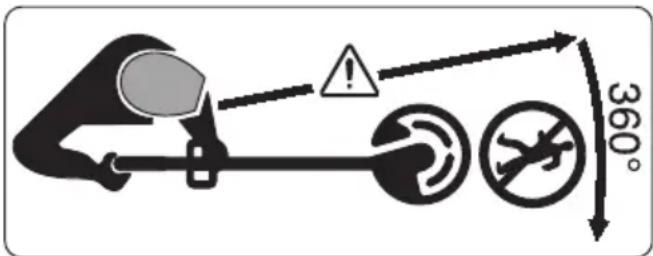

360°Varmista, että sivulle sinkoutuvat vie- raat esineet eivät loukkaa lähellä seiso- via ihmisiä.
Varoitus: Pidä turvallinen etäisyys puutarhalaitteeseen sen ollessa toimin-nassa.
Tarkista perusteellisesti alue, jossa puutarhalaitetta tullaan käyttämään, että siinä ei ole
villi- tai kotieläimiä. Villi- ja kotieläimet voivat loukkaantua koneen käytön ai- kana. Tarkista koneen käyttöalue pe- rusteellisesti ja poista kaikki kivet, ti- kut, langat, luut ja vieraat esineet. Katso konetta käytettäessä, että ti- heässä ruohossa ei ole villi- tai kotieläi- miä eikä pieniä oksanpätkiä piilossa.
Yleiset sähkötyökalujen turvaohjeet
▶ Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot.
Alla mainittujen ohjeiden noudatta-misen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.
▶ Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.
- Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojoh-dolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
▶ Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista.
Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kanta-miseen, ripustamiseen tai pistotul-pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuu-muudesta, öljystä, terävistä reu-noista ja liikkuvista osista. Vahin-goittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulko-
käyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyt-tää kosteassa ympäristössä, on käytettävä vikavirtasuojakyt-kintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
- Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuu-lonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
▶ Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
▶ Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työ-vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikku-viin osiin.
- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kyt-ketty oikein ja toimii kunnolla. Pö- lynpoistojärjestelmän käyttö vähen-tää pölyn aiheuttamia vaaroja.
- Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä.
Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.
Sähkötyökalun käyttö ja huolto
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
- Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää
käynnistyskytkimestä. Sähkötyö- kalu, jota ei voi enää hallita käynnis- tyskytkimellä, on vaarallinen ja täy- tyy korjauttaa.
- Irrota pistotulppa pistorasiasta ja/ tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suo- ritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät säh- kötyökalun tahattoman käynnistymi- sen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. - Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyöka-luista.
- Pidä leikkausterät terävinä ja puh-taina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
- Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.
Akkukäyttöisten työkalujen käyttö ja huolto
Poista akku:
- jos käyttäjä poistuu laitteen luota
- ennen tukkeutuman poistoa
- ennen tarkistusta, puhdistusta tai laitteeseen kohdistuvia töitä
- jos vieras esine on iskenyt laittee-seen ja vaurioita tarkistetaan
- jos laite äkillisesti alkaa täristää, tarkista heti
▶ Lataa akkuja vain valmistajan suo-sittelemissa latauslaitteissa. La-tauslaite, joka on tarkoitettu määrä-tyntyyppiselle akulle, saattaa muodostaa tulipalovaaran, jos sitä käytetään muiden akkujen kanssa.
Käytä sähkölaitteissa ainoastaan kyseiseen sähkölaitteeseen tarkoitettua akkua. Muunlaisten akku- jen käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
- Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä,
kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Huuhtele vedellä, jos vahingossa kosketat nestettä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen.
Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
- Älä altista akkua tai työkalua tu- lelle tai äärimmäisille lämpöti- loille. Tulelle tai yli 130 °C asteen lämpötilalle altistaminen saattaa ai- heuttaa räjähdyksen.
▶ Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastai-sessa lämpötilassa saattaa vaurioit-taa akkua ja lisätä palovaaraa.
Huelto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata säh-
kötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.
- Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Ak- kuja saa korjata vain valmistaja tai valtuutettu huoltopiste.
Puutarhalaitteen turvallisuusohjeet
Käyttö
▶ Tuotetta käyttävä henkilö saa käyttää sitä ainoastaan ohjeiden mukaan. Paikallisia olosuhteita tulee ottaa huomioon. Työskentelyn aikana on aktiivisesti varottava muita henkilöitä, etenkin lapsia.
- Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistiliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita käyttää laitetta. Kansalliset säännökset saattavat rajata käyttäjän iän.
▶ Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteen kanssa.
Käyttö
-
Pidä työn aikana puutarhalaitetta kaksin käsin ja huolehdi tukevasta seisoma-asennosta. Puutarhalai-tetta pystyy ohjaamaan varmemmin kahdella kädellä.
▶ Odota, kunnes puutarhalaite on pysähtynyt, ennen kuin asetat sen pois käsistäsi. -
Älä koskaan käytä puutarhalaitetta viallisella suojakuvulla tai suojuksilla tai ilman varolaitetta. Varmista, että nämä on asennettu oikein. Älä koskaan käytä puutarhalaitetta epätäydellisenä tai hyväksymättömillä muutoksilla.
- Älä käytä laitetta, jos verkkojohto on vaurioitunut tai kulunut.
- Älä koskaan korvaa ei-metallisia leikkuosia metallisilla leikkuuosilla.
- Älä koskaan korjaa puutarhalaitetta itse, ellei sinulla ole kyseistä päte-vyyttä.
- Muiten henkilöiden ja eläinten tulee pysyä sopivalla etäisyydellä puutar-halaitetta käytettäessä. Käyttäjä on vastuussa työalueella olevista sivullisista.
▶ Odota, kunnes leikkuupää on pysäh- tynyt täysin, ennen kuin kosketat sitä. Leikkuupää pyörii vielä mootto- rin poiskytkennän jälkeen ja voi ai- heuttaa loukkaantumisia.
▶ Työskentele vain valoisaan aikaan tai hyvässä keinovalossa. - Älä työskentele viimeistelyleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä.
- Jos käytät viimeistelyleikkuria mä-rässä ruohossa saattaa se alentaa vii-meistelyleikkurin työtehoa.
Pysäytä puutarhalaite ja poista akku ennen kuljetusta.
▶ Huolehdi aina tukevasta työasennosta, kun työskentelet viimeistelyleikkurin kanssa. Pidä kädet ja jalat
turvallisella etäisyydellä pyörivistä osista.
- Pysy tasapinossa työskentelyn aikana kaatumisen välttämiseksi.
- Varo, että et kompastu puutarhalaitteeseen, jos se on jätetty makaa-maan maahan.
▶ Poista akku ennen kelan vaihtoa.
▶ Tarkista ja huolla viimeistelyleikkuri säännöllisesti.
Käytä aina suojakäsineitä, kun puhdistat tuotetta tai vaihdat leikkuulankaa.
▶ Varo terää, jonka tehtävä on leikkuulangan leikkaus. Käännä aina viimeistelyleikkuri ennen käynnistämistä vaakasuoraan asentoon leikkuulangan syötön jälkeen.
Pysäytä puutarhalaite ja poista akku:
- aina, jos jätät puutarhalaitteen jok- sikin aikaa ilman valvontaa
- ennen kelan vaihtamista
- ennen puhdistusta, tai kun suoritat viimeistelyleikkuriin kohdistuvia töitä
- ennen viimeistelyleikkurin varas- toimista
▶ Säilytä Tuote kuivassa ja suljetussa paikassa, lasten ulottumattomissa.
Älä koskaan aseta mitään muita esi- neitä tuotteen päälle.
- Älä käytä puutarhalaitetta kävelykeppinä.
Ohjeita akun optimaaliseen käsittelyyn
- Älä avaa akkua. Oikosulkuvaara.
Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta,
vedeltä ja kosteudelta. Muuten syntyy räjähdysvaara.
- Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa siitä purkautua höyryjä. Tuuleta alue ja hakeudu lääkäriin, mikäli oireita ilmaantuu. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen.
▶ Terävät esineet (esim. naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut voivat vaurioittaa akkua.
Akku voi silloin mennä oikosulkuun ja akku voi syttyä palamaan, alkaa savuttaa, räjähtää tai ylikuumentua.
- Älä oikosulje akkua. Syntyy räjäh-dysvaara.
▶ Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kui- valla siveltimellä.
Latauslaitteiden turvallisuusohjeet
Lue kaikki turva- ja käyttö-ohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattami-
sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.
Käytä latauslaitetta ainoastaan, jos täysin pystyt arvioimaan ja hallitse-maan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.
- Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistiliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita käyttää la-tauslaitetta. Kansalliset säännökset saattavat rajata käyttäjän iän.
- Pidä lapsia silmällä. Täten varmistat, etteivät lapset leiki latauslaitteen kanssa.
▶ Lataa vain Boschin litiumioniakkuja, joiden kapasiteetti on vähintään 1,3 Ah (vähintään 10 akkukennoa). Akkujännitteen tulee vastata latauslaitteen akkujännitettä. Älä lataa ei- uudelleenladattavia paristoja. Muutoin syntyy tulipalo- ja räjähdys- vaara.
Pidä sähkötyökalu poissa sateesta ja kosteudesta. Ve-
den tunkeutuminen latauslaitteen si- sään kasvattaa sähköiskun riskiä.
▶ Pidä latauslaite puhtaana. Lika aiheuttaa sähköiskuvaaran.
Tarkista latauslaite, johto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä latauslaitetta, jos havaitset vaurioita. Älä avaa la-tauslaitetta itse. Anna vian korjaus
vain valtuutetun sähköasentajan tehtäväksi, joka käyttää vain alku-peräisiä varaosia. Viallinen lataus-laite, johto ja pistotulppa aiheuttavat sähköiskuvaaran.
- Älä käytä latauslaitetta herkästi syttyvällä alustalla (esimerkiksi paperi, tekstiilit, jne.) tai palonarassa ympäristössä. Palovaara, koska latauslaite kuumenee latauksen aikana.
- Älä peitä latauslaitteen tuuletusra- koja. Muuten latauslaite voi ylikuu- mentua ja toimia virheellisesti.
- Korkeampaa sähköturvallisuutta varten suosittelemme käyttämään vika-virtakytkintä, jonka laukaisuvirta on korkeintaan 30 mA. Testaa vikavirta-kytkintä aina ennen käyttöä.
Tunnusmerkit
Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Kun tunnusmerkit muistetaan tulkita oikein, se tehostaa laitteen parempaa ja turvallisempaa käyttöä.
Tunnusmerkki Merkitys
 | Käytä suojakäsineitä |
 | Liikesuunta |
| [SADW] | Reaktiosuunta |
| [AABH] | Paino |
| [HDBB] | Käynnistys |
| [XDB3] | Polskytkentä |
| [DDSA] | Sallittu käsittely |
Tunnusmerkki Merkitys
| Kielletty menettely | |
| CLICK! | Kuuluva ääni |
| Lisälaitteet/varaosat |
Määräystenmukainen käyttö
Puutarhalaite on tarkoitettu kotikäyttöön, ruohon, rikkakasvien ja nokkosten viimeistelyleikkaukseen. Laite on kehitetty leikkaamaan ruohoa, joka kasvaa luiskissa, ja esteiden alla sekä nurmikon reunoja, joihin ei pääse käsiksi ruohonleikkurilla. Puutarhalaitetta ei ole suunniteltu käytettäväksi moottoriviikatteena. Puutarhalaitetta ei ole ajateltu kaupalliseen tai teolliseen käyttöön.
Toimitukseen kuuluu (katso kuva A)
Ota puutarhalaite varovasti pakkauksestaan ja tarkista, että kaikki seuraavat osat löytyvät:
- Viimeistelyleikkuri
- Kahva
- Suojus
- Käyttöohje
Jos osia puuttuu tai jos ne ovat vaurioituneet, tulee sinun kääntyä kauppiaasi puoleen.
** maakohtainen
Kuvissa olevat osat (katso kuva A)
Kuvassa olevien osien numerointi viittaa grafiikkasivuissa olevaan tuotteen kuvaan.
(1) Käynnistyskytkimen käynnistysvarmistin
(2) Käynnistyskytkin
(3) Liitoskappale
(4) säädettävä kädensija
(5) Kahvan asennusruuvi
(6) Kahvan asennusmutteri
(7) Suojus
(8) Suojakaari
(9) Suojuksen asennusruuvi
(10) Akku ^a)
(11) Latauslaite ^a)
(12) Painike ruohon viimeistelyleikkaus/reunan leikkuu
(13) Kelan suojus
(14) Kela
(15) Lankaohjauksen aukko
(16) Lankasyötön painike
a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.
Tekniset tiedot
| Viimeistelyleikkuri/ruohon reunaleik-kuri | AdvancedGrassCut 36 | |
| Tuotenumero | 3 600 H78 N.. | |
| Nimellisjännite V 36 | ||
| Tyhjäkäyntikierrosluku min | -1 | 7500 - 8300 |
| säädettävä kädensija ● | ||
| Leikkuulangan läpimitta mm 1,6 | ||
| Leikkausympyrän läpimitta cm 30 | ||
| Lankakelan kapasiteetti m 4,0 | ||
| Paino EPTA-Procedure 01:2014 mu-kaan ^A) | ||
| - ilman akkua kg 2,9 | ||
| - akun kanssa kg 4,1 | ||
| Sarjanumero katso puutarhalaitteen tyyppikilvestä | ||
| Suositeltu ympäristön lämpötila latauk-sen yhteydessä | °C +10... +35 | |
| sallittu ympäristön lämpötila käytössä ^B) ja säilytyksessä | °C -20... +50 | |
| Akkutyyppi GBA 36V... | 1,3 Ah, 2,0 Ah, 2,5 Ah, 2,6 Ah, 4,0 Ah | |
A) riippuen käytetystä akusta
B) rajoitettu teho, kun lämpötila on <0 °C
| Latauslaite AL 3620 CV | AL 3640 CV | AL 36V-20 | ||
| Latausvirta A | 2,0 | 4,0 | 2,0 | |
| Latausaika (akku purkautunut) | ||||
| - 1,3 Ah:n akku | min | 55 | 45 | - |
| - 2,0 Ah:n akku | min | 70 | 45 | 65 |
| - 2,6 Ah:n akku | min | 65 | 95 | - |
| - 4,0 Ah:n akku | min | 80 | 140 | 125 |
| Paino EPTA-Procedure01:2014 mukaan | kg | 0,55 | 0,55 | 0,55 |
| Suojausluokka | / | / | / | |
Melu-/tärinätiedot
| 3 600 H78 N.. | ||
| Melupäästöarvot määritetty EN 50636-2-91 mukaan | ||
| Laitteen tyypillinen A-painotettu äänen painetaso on: | ||
| - Äänen painetaso | dB(A) | 74 |
| - Äänen tehotaso | dB(A) | 91 |
| - Epätarkkuus K | dB | = 3,0 |
| Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 50636-2-91 mukaan | ||
| - Värähtelynemissioarvo a_h | m/s^2 | = 2,0 |
| - Epätarkkuus K | m/s^2 | = 1,0 |
Asennus
▶ Huomio: Pysäytä puutarhalaite ja irrota pistotulppa pistorasiasta ennen asennustöitä.
Varren kokoonpano (katso kuva B)
Yhdistä viimeistelijän kaksi osaa tukevasti toisiinsa ja varmista ne kiertämällä liitoskappaletta (3). Varmista, että viimeistelijän molemmat osat on asennettu asianmukaisesti ja lukittu.
Kädensijan asennus ja säätö (katso kuva C)
Asenna kädensija käyttäen ruuvia (5) ja mutteria (6).
Kädensijaa (4) voidaan saattaa eri asentoihin. Asetuksen muuttamiseksi avaat mutteria (6) vähän ja siirrät kädensijaa haluttuun asentoon. Kiristä sitten mutteria (6) uudelleen.
Suojuksen asennus (katso kuva D)
Aseta suojus (7) leikkuupään päälle ja kiinnitä se toimitukseen kuuluvalla ruuvilla (9).
Käyttöönotto
▶ Huomio: Pysäytä puutarhalaite ja poista akku, ennen kuin suoritat säätö- tai puhdistustöitä.
Viimeistelyleikkurin poiskytkennän jälkeen leikkuulangat liikkuvat vielä muutaman sekunnin ajan. Odota, kunnes moottori ja langat ovat pysähtyneet, ennen kuin käynnistät viimeistelyleikkurin uudelleen.
- Älä kytke sähkölaitetta pois ja päälle nopeasti peräkkäin.
Suosittelemme käyttämään Boschin sallimia leikkuuosia. Toisia leikkuuosia käyttäen saattaa leikkuutulos olla erilainen.
Akun lataus
Akku on varustettu lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa alueella 0 °C – 35 °C. Täten akulle saavutetaan pitkä käyttöikä.
Ohje: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, tulee akku ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Litiumioniakku on suojattu elektronisella kennojen suojauksella "Electronic Cell Protection (ECP)" syväpurkautumisen estämiseksi. Jos akku on päässyt purkautumaan, suojakytkin kytkee laitteen pois päältä: Puutarhalaite ei toimi enää.
Älä paina käynnistyskytkintä enää sähkölaitteen auto- maattisen poiskytkennän jälkeen. Akku voi vaurioitua.
Noudata käytöstä poistetun akun hävitysohjeita.
Akun asennus/poisto (katso kuva E)
Ohje: Jos sopimattomia akkuja käytetään, saattaa se johtaa vikatoimintoihin tai laitteen vaurioitumiseen.
Asenna ladattu akku (10) paikalleen. Varmista, että akku on asennettu oikein.
Poista akku (10) laitteesta painamalla akun vapautuspainiketta ja vetämällä akku ulos.
Lataustapahtuma
Lataustapahtuma alkaa heti, kun latauslaitteen verkkopisto-tulppa liitetään pistorasiaan ja akku (10) samalla asetetaan latauslaitteeseen (11).
Älykkään lataustoiminnan ansiosta akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimaalisella latausvirralla huomioiden akun lämpötila ja jännite.
Täten akkua säästetään ja se pysyy latauslaitteessa aina täydessä latauksessa.
Latauslaitteen (AL 3620 HV/ AL 3640 CV/AL 36V-20) näyttöelementtien merkitys
Pikalataus
Pikalataustapahtumasta ilmoitetaan vilkku-valla vihreällä akun latauksen merkkivalolla.
Akun näyttöelementti: Lataustapahtuman aikana akun kolme vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun kolme vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LED:iä sammuu uudelleen.
Ohje: Pikalataus on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta "Tekniset tiedot".
Akku ladattu
Akun latauksen vihreän LED:in pysyvä valo osoittaa, että akku on ladattu täyteen.
Lisäksi kuuluu n. 2 sekunnin aikana merkki-
ääni, joka viestittää akun olevan täysin ladattu.
Akun voi tällöin heti ottaa käyttöön.
Ilman asennettua akkua jatkuva valo akun latauksen merkkivalossa osoittaa, että pistotulppa on liitetty pistorasiaan ja latauslaite on käyttövalmis.
Akun lämpötila on alle 0°C tai yli 45°C
Jatkuvasti palava akun punainen latauksen merkkivalo ilmoittaa, että akun lämpötila on sallitun latauslämpötila-alueen ulkopuolella,
katso luku "Tekniset tiedot". Heti, kun sallittu lämpötila-alue on saavutettu, latauslaite kytkee automaattisesti pikalatauk-selle.
Jos akku on sallitun latauslämpötila-alueen ulkopuolella, syttyy akun punainen LED, kun se asennetaan latauslaittee-seen.
Lataus ei ole mahdollinen
Jos lataustapahtuman aikana syntyy muu häi- riö osoitetaan tämä LED-näytön punaisella vilkkuvalolla.
Lataustapahtumaa ei voi käynnistää, eikä akun lataaminen ole mahdollinen (katso kappale "Vianetsintä").
Latausohjeita
Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tekniseen vikaan.
Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.
Ota huomioon hävitysohjeet.
Akun jäähdytys (Active Air Cooling)
Latauslaitteeseen sisäänrakennettu tuuletinohjaus valvoo asennetun akun lämpötilaa. Jos akun lämpötila on yli 30 °C, akku jäähdytetään optimaaliseen lämpötilaan tuulettimen avulla. Kytketty tuuletin aiheuttaa tuuletinmelua.
Jos tuuletin ei toimi, akun lämpötila on optimaalisessa la- tauslämpötilassa tai tuuletin on rikki. Tässä tapauksessa akun latausaika pitenee.
Käyttö
Päälle ja pois kytkentä (katso kuva F)
Kytke päälle painamalla ensin käynnistysvarmistinta (1).
Paina sitten käynnistyskytkintä (2) ja pidä se painettuna.
Kytke pois päältä päästämällä käynnistyskytkin (2) va paaksi.
Ruohon trimmaus/reunan tasaus
Paina painiketta (12). Kierrä viimeistelyleikkurin alaosaa 180° asettaaksesi leikkuupää ruohon trimmaukselle tai reunan tasaukselle. Vapauta painike (12), kiertomekanismi lukkiutuu.
Ruohon trimmaus
Liikuttele viimeistelyleikkuria vasemmalle ja oikealle, pitäen sitä riittävän kaukana kehosta. Leikkaa pitempi ruoho vaiheittain. (katso kuva G)
Reunan tasaus
Kuljeta akkuviimeistelyleikkuria nurmikon reunaa pitkin.
Vältä kosketusta kiinteiden pintojen ja muurien kanssa leikkuulangan nopean kulumisen estämiseksi. (katso kuva H)
Leikkuu puiden ja pensaiden ympäri
Käytä varmempaa ohjausta varten puun suojakaarta (8).
Leikkaa varovasti puiden ja pensaiden ympäri, jotta leikkuulanka ei osu niihin. Kasvi voi kuolla, jos kuori vahingoittuu.
Kelan irrotus, langan kelaus ja kelan asennus (katso kuvat kohdasta I kohtaan L)
▶ Poista akku ennen kelan vaihtoa.
Paina kelan suojuksen molempia kieliä yhteen ja poista kelan suojus (13). Poista sitten tyhjä kela (14).
Leikkaa n. 6,0 m lankaa täyttökelasta. Taita leikkuulanka keskeltä niin, että sinulla on 2 x 3 m lanka. Kiinnitä langan keskipiste lanka-aukkoon ja käämi lanka kumpaakin kelan pesään tasaan jaettuna ja tiukasti.
Työnnä langan kummatkin päät leikkuupään aukoista (15) ja aseta kela takaisin leikkuupään. Kiinnitä kela asentamalla kelan suojus (13).
Langan syöttö (katso kuva M)
Puoliautomaattinen langan syöttö
Viimeistelyleikkuri on varustettu puoliautomaattisella syöttöjärjestelmällä. Järjestelmä työntää joka käynnistyskytkimen (2) painalluksella 10 mm lankaa ulos.
Manuaalinen langan syöttö
Paina painiketta (16) ja vedä toivomasi pituutta lankaa ulos.
Vianetsintä
Ruohotrimmeri/reunaleikkuri
| Oire Mahdolliset syyt Korjaustoimenpide | |
| Moottori ei käynnisty Akku on purkautunut Lataa akku | |
| Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä | |
| Puutarhalaite käy kat-konaisesti | Käynnistyskytkin viallinen Käänny Bosch-sopimushuollon puoleen |
| Puutarhalaitteen sisäisessä johdotuksessa vika Käänny Bosch-sopimushuollon puoleen | |
| Puutarhalaite on yli-kuormitettu | Ruoho liian pitkä Leikkaa vaiheittain |
| Puutarhalaite ei leikkaa | Leikkuulanka liian lyhyt/katkennut Syötä leikkuulankaa manuaalisesti |
| Lankakela on tyhjä Vaihda lankakela | |
| Lankaa ei pysty syöttä-mään | Leikkuulanka on sotkeutunut kelassa Tarkista lankakela ja kelaa tarvittaessa leikkuu-lanka uudelleen |
Oire Mahdolliset syyt Korjaustoimenpide
| Lankakela on tyhjä Täytä lankakela | ||
| Leikkuulanka vetäytyy takaisin kelaan | Leikkuulanka liian lyhyt/katkennut Poista kela ja asenna uusi leikkuulanka (katso ku-vat J - L) | |
| Leikkuulanka katkeaa yhtenään | Leikkuulanka on sotkeutunut kelassa Poista kela ja kelaa leikkuulanka uudelleen (katso kuvat J - L) | |
| Viimeistelyleikkuria käytetään väärin Leikkaa vain leikkuulangan kärjellä, vältä koske-tusta kiviin, seiniin ja muihin kiinteisiin esineisiin.Syötä säännöllisesti lisää leikkuulankaa koko leik-kuuleveyden hyödyntämiseksi. | ||
| Voimakas värinä Leikkuulanka on katkennut | Vedä ulos leikkuulankaa manuaalisella syötöllä(katso kuva M) | |
Akku ja latauslaite
Vian oire Mahdolliset syyt Korjaustoimenpide
| Akun latauksen punai- nen merkkivalo vilkkuu Lataus ei ole mahdolli- nen | Akku on asennettu väärin Asenna akku oikein latauslaitteeseen | |
| Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim. asentamalla ja irrottamalla akku useamman kerran, vaihda tar- vittaessa akku uuteen | ||
| Akku on viallinen Vaihda akku uuteen | ||
| Akun latauksen merkki- valot eivät pala | Latauslaitteen verkkopistotulppaa ei ole liitetty (oikein) | Liitä pistotulppa (kunnolla) pistorasiaan |
| Pistorasia, verkkojohto tai latauslaite on viallinen Tarkista verkkojännite, anna Bosch-sopimushuoll- lon tarkistaa latauslaite | ||
Kunnossapito ja huolto
Huolto, puhdistus ja varastointi
Irrota aina akku puutarhalaiteesta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä puutarhalaitetta kuljetettaessa ja säilytettäessä. Käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä aina puutarhalaite puhtaana, jotta voit työskennellä hyvin ja turvallisesti.
Älä aseta mitään muita esineitä puutarhalaitteen päälle.
Pidä tuotetta ja tuuletusaukkoja puhtaina, jotta voit työskennellä hyvin ja turvallisesti.
Älä koskaan suihkuta vettä tuotteen päälle.
Älä koskaan upota tuotetta veteen.
Säilytä Tuote varmassa, kuivassa paikassa, lasten ulottumattomissa.
Älä aseta mitään muita esineitä tuotteen päälle.
Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta turvallinen työskentely tuotteen kanssa olisi taattu.
Tarkista tuote ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin.
Varmista, että vaihto-osat ovat Bosch-tuotantoa.
Akun hoito
Akun optimaalisen hyödyn takaamiseksi, ota huomioon seuraavat ohjeet ja toimenpiteet:
- Suojaa akku kosteudelta ja vedeltä.
– Säilytä akku vain lämpötilassa -20 °C ... 50 °C. Älä esimerkiksi jätä akkua kesällä makaamaan autoon. - Säilytä akku erikseen, ei puutarhalaitteessa.
- Älä jätä akkua puutarhalaitteeseen suoraan auringonpaisteeseen.
- Akun optimaalinen säilytyslämpötila on 5 °C.
- Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.
Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkkö-osoitteessa: www.bosch-pt.com
Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch-pt.fi
Muut asiakaspalvelun yhteystiedot löydät kohdasta:
Toimitukseen kuuluvat litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa ak- kuja liikenteessä ilman erikoistoimenpiteitä.
Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.
Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.
Hävitys
Toimita tuotteet, akut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen jätteiden kierrätykseen.
Älä heitä tuotteita tai akkuja/paristoja talousjätteisiin!
Koskee vain EU-maita:
Eurooppalaisen direktiivin 2012/19/EY mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.
Akut/paristot:
Li-Ion:
Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 148).
