INSTRUKCJA OBSŁUGI Advanced Grass Cut 36 Li BOSCH

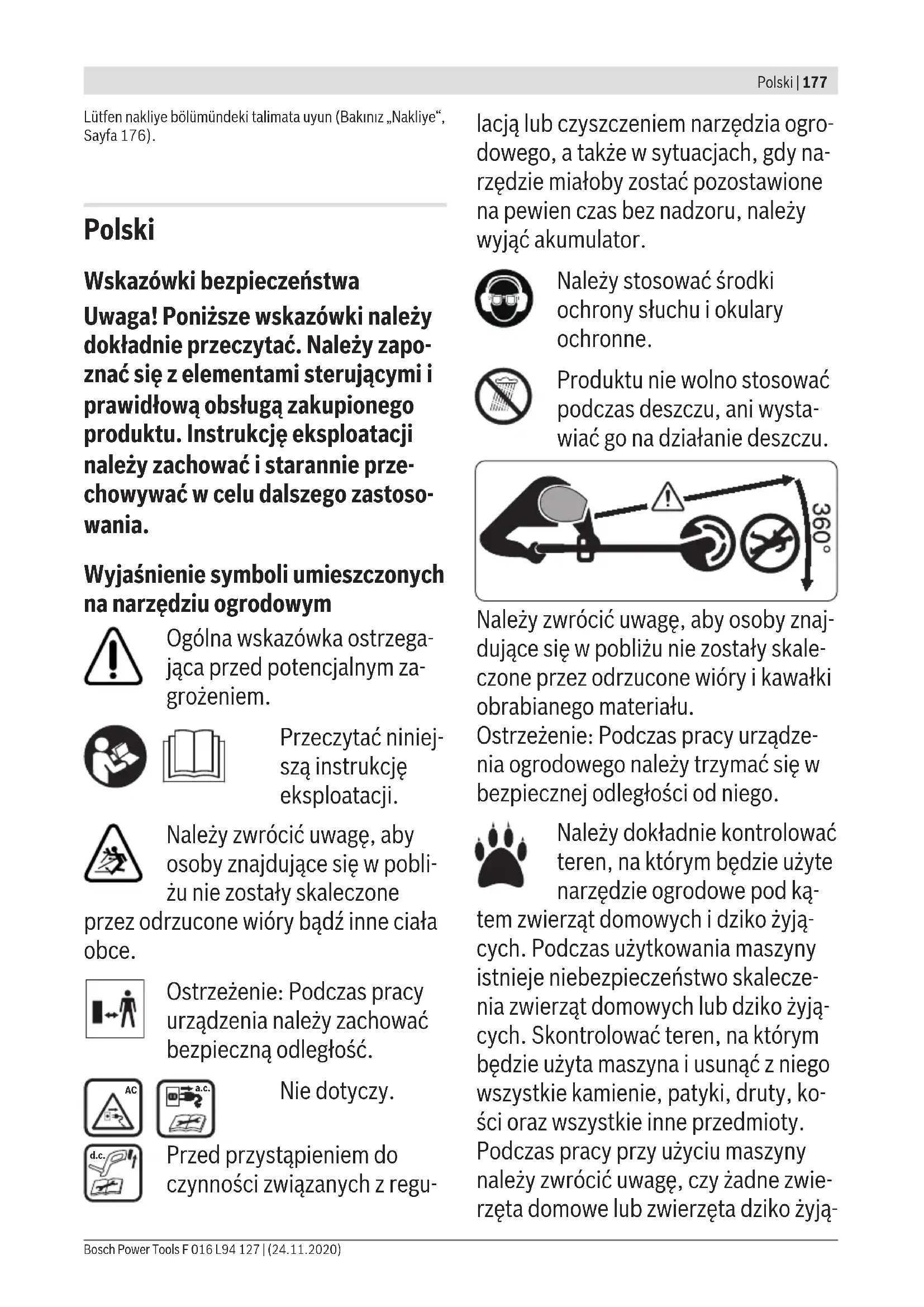

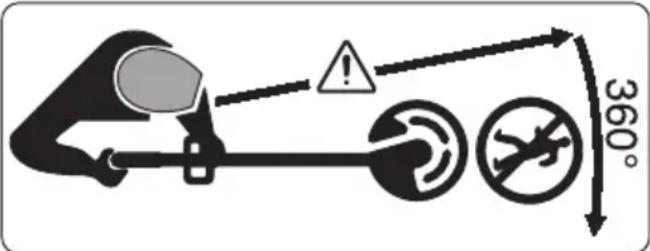

a.c. Nie dotyczy. d.c. Przed przystąpieniem do czynności związanych z regu- lacją lub czyszczeniem narzędzia ogro- dowego, a także w sytuacjach, gdy na- rzędzie miałoby zostać pozostawione na pewien czas bez nadzoru, należy wyjąć akumulator. Należy stosować środki ochrony słuchu i okulary ochronne. Produktu nie wolno stosować podczas deszczu, ani wysta- wiać go na działanie deszczu. Należy zwrócić uwagę, aby osoby znaj- dujące się w pobliżu nie zostały skale- czone przez odrzucone wióry i kawałki obrabianego materiału. Ostrzeżenie: Podczas pracy urządze- nia ogrodowego należy trzymać się w bezpiecznej odległości od niego. Należy dokładnie kontrolować teren, na którym będzie użyte narzędzie ogrodowe pod ką- tem zwierząt domowych i dziko żyją- cych. Podczas użytkowania maszyny istnieje niebezpieczeństwo skalecze- nia zwierząt domowych lub dziko żyją- cych. Skontrolować teren, na którym będzie użyta maszyna i usunąć z niego wszystkie kamienie, patyki, druty, ko- ści oraz wszystkie inne przedmioty. Podczas pracy przy użyciu maszyny należy zwrócić uwagę, czy żadne zwie- rzęta domowe lub zwierzęta dziko żyją- Bosch Power Tools F 016 L94 127 | (24.11.2020)178 | Polski ce nie ukryły się w trawie, a także czy nigdzie nie ma zasłoniętych trawą ni- skich pieńków. Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami u Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do- tyczącymi bezpieczeństwa użytko- wania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wska- zówek może stać się przyczyną pora- żenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. u Należy zachować wszystkie prze- pisy i wskazówki bezpieczeństwa dla dalszego zastosowania. u Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych ene- rgią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi za- silanych akumulatorami (bezprze- wodu zasilającego). Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak wła- ściwego oświetlenia sprzyjają wy- padkom. u Elektronarzędzi nie należy używać w środowiskach zagrożonym wy- buchem, np. w pobliżu łatwopal- nych cieczy, gazów lub pyłów. Pod- czas pracy elektronarzędziem wy- twarzają się iskry, które mogą spo- wodować zapłon pyłów lub oparów. u Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znaj- dowały się w bezpiecznej odległo- ści. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem. Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pa- sować do gniazd. Nie wolno w żad- nej sytuacji i w żaden sposób mo- dyfikować wtyczek. Podczas pra- cy elektronarzędziami z uziemie- niem ochronnym nie wolno stoso- wać żadnych wtyków adaptacyj- nych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. u Należy unikać kontaktu z uziemio- nymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki ilodówki. Uziemienie cia- ła zwiększa ryzyko porażenia prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgo- cią. Przedostanie się wody do wnę- trza obudowy zwiększa ryzyko pora- żenia prądem elektrycznym. u Nie używać przewodu zasilającego do innych celów. Nie wolno uży- wać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie F 016 L94 127 | (24.11.2020) Bosch Power ToolsPolski | 179 wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wy- sokimi temperaturami, należy go trzymać zdala od oleju, ostrych krawędzi i ruchomych części urzą- dzenia. Uszkodzone lub splątane przewody zwiększają ryzyko poraże- nia prądem elektrycznym. u Używając elektronarzędzia na świeżym powietrzu, należy upew- nić się, że przedłużacz jest prze- znaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczone- go do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycz- nym. u Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgot- nym otoczeniu, należy podłączyć je do źródła zasilania wyposażone- go w wyłącznik ochronny różnico- woprądowy. Zastosowanie wyłącz- nika ochronnego różnicowoprądo- wego zmniejsza ryzyko porażenia prądem elektrycznym. Bezpieczeństwo osób u Podczas pracy z elektronarzę- dziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystę- pować do pracy elektronarzę- dziem w stanie zmęczenia lub bę- dąc pod wpływem narkotyków, al- koholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała. u Stosować środki ochrony osobi- stej. Należy zawsze nosić okulary ochronne. Środki ochrony osobi- stej, np. maska przeciwpyłowa, anty- poślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określo- nych warunkach pracy obniżają ryzy- ko obrażeń ciała. u Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłącze- niem akumulatora, podniesieniem albo transportem urządzenia, nale- ży upewnić się, że włącznik elek- tronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektro- narzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włą- czonego narzędzia, może stać się przyczyną wypadków. u Przed włączeniem elektronarzę- dzia należy usunąć wszystkie na- rzędzia nastawcze i klucze maszy- nowe. Narzędzia lub klucze, pozo- stawione wruchomych częściach urządzenia, mogą spowodować ob- rażenia ciała. u Należy unikać nienaturalnych po- zycji przy pracy. Należy dbać o stabilną pozycję przy pracy i za- chowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad Bosch Power Tools F 016 L94 127 | (24.11.2020)180 | Polski elektronarzędziem w nieprzewidzia- nych sytuacjach. u Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych czę- ści. Luźna odzież, biżuteria lub dłu- gie włosy mogą zostać pochwycone przez ruchome części. u Jeżeli producent przewidział moż- liwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyła- mi. u Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ści- słe przestrzeganie zasad bezpie- czeństwa. Brak ostrożności i rozwa- gi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia. Obsługa i konserwacja elektronarzędzi u Nie należy przeciążać elektrona- rzędzia. Należy dobrać odpowied- nie elektronarzędzie do wykony- wanej czynności. Odpowiednio do- brane elektronarzędzie wykona pra- cę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. u Nie należy używać elektronarzę- dzia z uszkodzonym włącznikiem/ wyłącznikiem. Elektronarzędzie, którym nie można sterować za po- mocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawio- ne. u Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/ lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko nieza- mierzonego uruchomienia elektrona- rzędzia. u Nieużywane elektronarzędzia na- leży przechowywać w miejscu nie- dostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instruk- cją. Elektronarzędzia w rękach nie- przeszkolonego użytkownika są nie- bezpieczne. u Elektronarzędzia i osprzęt należy utrzymywać w nienagannym sta- nie technicznym. Należy kontrolo- wać, czy ruchome części urządze- nia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne oko- liczności, które mogą mieć wpływ na prawidłowe działanie elektro- narzędzia. Uszkodzone części na- leży naprawić przed użyciem elek- tronarzędzia. Wiele wypadków spo- F 016 L94 127 | (24.11.2020) Bosch Power ToolsPolski | 181 wodowanych jest niewłaściwą kon- serwacją elektronarzędzi. u Należy stale dbać o czystość na- rzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłu- dze. u Elektronarzędzi, osprzętu, narzę- dzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wy- konywanej pracy. Wykorzystywa- nie elektronarzędzi do celów nie- zgodnych z ich przeznaczeniem jest niebezpieczne. u Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani sma- rem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bez- pieczne trzymanie narzędzia i kon- trolę nad nim w nieoczekiwanych sy- tuacjach. Obsługa i konserwacja elektronarzędzi akumulatorowych Akumulator należy usuwać: – gdy narzędzie pozostawiane jest bez nadzoru – przed usunięciem blokady – przed przystąpieniem do kontroli, czyszczenia lub innych prac obsłu- gowych – przed kontrolą wizualną narzędzia po kontakcie z kamieniem lub in- nym ciałem obcym – gdy narzędzie nieoczekiwanie za- czyna wibrować. Należy je wów- czas natychmiast skontrolować u Akumulatory należy ładować wy- łącznie w ładowarkach zalecanych przez producenta. Ładowanie aku- mulatorów innych, niż te, które zo- stały dla danej ładowarki przewidzia- ne, może spowodować zagrożenie pożarowe. u Stosować wyłącznie akumulatory przewidziane dla danego produk- tu. Zastosowanie akumulatorów in- nego typu, niż przewidziane dla da- nego urządzenia może spowodować obrażenia oraz grozi pożarem. u Nieużytkowany akumulator należy przechowywać z dala od metalo- wych elementów, takich jak spina- cze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowo- dować zwarcie biegunów akumula- tora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wy- buchem pożaru. u Niewłaściwe zastosowanie akumu- latora może spowodować wyciek elektrolitu. Należy unikać bezpo- średniego kontaktu z elektrolitem. W razie niezamierzonego kontak- tu, miejsce kontaktu natychmiast spłukać wodą. Jeżeli elektrolit do- stałby się do oczu, należy koniecz- nie skonsultować się z lekarzem. Wyciekający elektrolit może dopro- Bosch Power Tools F 016 L94 127 | (24.11.2020)182 | Polski wadzić do podrażnienia skóry lub oparzeń. u Nie wolno stosowań uszkodzonych ani przerabianych akumulatorów. Uszkodzone lub przerabiane akumu- latory mogą się nieprzewidzianie za- chować, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplo- zja, obrażenia ciała). u Akumulator należy trzymać z dala od ognia oraz chronić przed eks- tremalnymi temperaturami. Wsku- tek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. u Należy stosowań się do wszystkich instrukcji dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperatu- rze znajdującej się poza zakresem sprecyzowanym w niniejszej in- strukcji. Niezgodne z instrukcją ła- dowanie lub ładowanie w temperatu- rze nie mieszczącej się w zalecanym zakresie może spowodować uszko- dzenie akumulatora oraz zwiększa ry- zyko pożaru. Serwis u Prace serwisowe przy elektrona- rzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginal- nych części zamiennych. W ten sposób zagwarantowana jest bez- pieczna eksploatacja elektronarzę- dzia. u Nie wolno w żadnym wypadku na- prawiać uszkodzonego akumulato- ra. Naprawy akumulatora można do- konywać wyłącznie u producenta lub w autoryzowanym punkcie serwiso- wym. Wskazówki dotyczące bezpieczeństwa Obsługa urządzenia u Użytkownik powinien stosować pro- dukt jedynie zgodnie z przeznacze- niem. Należy brać pod uwagę lokalne przepisy i warunki panujące w miej- scu pracy. Podczas pracy należy uważać na przebywające w pobliżu osoby postronne, wszczególności dzieci. u Nie wolno w żadnym wypadku ze- zwolić na użytkowanie niniejszego produktu dzieciom, osobom ograni- czonym fizycznie, czuciowo lub umy- słowo, a także udostępnić je osobom z niewystarczającym doświadcze- niem i/lub niedostateczną wiedzą, jak również/lub osobom, które nie zapoznały się z niniejszymi zalece- niami. Należy zasięgnąć informacji, czy w danym kraju istnieją przepisy, ograniczające wiek użytkownika. u Dzieci powinny znajdować się pod nadzorem, a produkt zabezpieczony w taki sposób, żeby nie mógł służyć do zabawy. F 016 L94 127 | (24.11.2020) Bosch Power ToolsPolski | 183 Zastosowanie u Narzędzie ogrodowe należy trzy- mać podczas pracy mocno w oby- dwu rękach i zadbać o stabilną po- zycję pracy. Narzędzie ogrodowe prowadzone oburącz jest bezpiecz- niejsze. u Nigdy nie wolno odkładać narzędzia ogrodowego, zanim się ono zupełnie nie zatrzyma. u Nie wolno użytkować narzędzia ogro- dowego, jeśli jego osłona lub pokry- wy są uszkodzone, ani też gdy urzą- dzenia ochronne nie zostały zamoco- wane. Należy też zwrócić uwagę na właściwe ich zamontowanie. Nie wol- no w żadnym wypadku stosować na- rzędzia ogrodowego, jeżeli jest ono niekompletne lub jeżeli zostały w nim dokonane nieautoryzowane przerób- ki. u Nie wolno użytkować narzędzia ogro- dowego, jeśli przewód jest uszko- dzony lub zużyty. u Nie wolno w żadnym wypadku zamie- niać niemetalowych elementów tną- cych na metalowe. u Nie wolno w żadnym wypadku repe- rować narzędzia ogrodowego same- mu, chyba że posiada się odpowied- nie kwalifikacje. u Podczas użytkowania narzędzia ogrodowego należy zwrócić uwagę na to, aby dzieci i inne osoby po- stronne znajdowały się w bezpiecz- nej odległości. Operator narzędzia ponosi wszelką odpowiedzialność za osoby trzecie, znajdujące się w za- kresie roboczym narzędzia. u Nie wolno dotykać głowicy tnącej, zanim nie zatrzyma się ono całkowi- cie. Głowica obraca się jeszcze przez jakiś czas po wyłączeniu silnika i mo- że spowodować obrażenia. u Pracować należy tylko w ciągu dnia lub przy dobrym sztucznym oświetle- niu. u Przy niesprzyjających warunkach at- mosferycznych, w szczególności w przypadku zbliżającej się burzy nie należy użytkować podkaszarki. u Cięcie podkaszarką wilgotnej trawy może mieć negatywny wpływ na wy- dajność narzędzia. u Przed przystąpieniem do transporto- wania narzędzia ogrodowego należy je wyłączyć i wyjąć z niego akumula- tor. u Podczas pracy należy zawsze dbać o stabilną i bezpieczną pozycję robo- czą. Ręce i stopy należy trzymać w bezpiecznej odległości od obracają- cych się elementów. u Należy zawsze dbać o stabilną pozy- cję i zachowanie równowagi podczas pracy, aby uniknąć upadków. u Jeżeli narzędzie ogrodowe zostało odłożone na ziemię, należy uważać, aby się o nie potknąć. u Przed przystąpieniem do wymiany szpuli należy wyjąć akumulator. u Podkaszarkę należy systematycznie kontrolować i konserwować. Bosch Power Tools F 016 L94 127 | (24.11.2020)184 | Polski u Do czyszczenia oraz do wymiany żył- ki tnącej należy zawsze zakładać rę- kawice ochronne. u Należy zachować ostrożność, aby nie skaleczyć się ostrzem do przecinania żyłki tnącej. Po naciągnięciu żyłki podkaszarkę należy najpierw ustawić w pozycji poziomej idopiero w tej pozycji można ją włączyć. Wyłączać narzędzie ogrodowe i wyj- mować akumulator: – zawsze, gdy narzędzie ogrodowe pozostawiane jest przez jakiś czas bez nadzoru – przed przystąpieniem do wymiany szpuli – przed przystąpieniem do czyszcze- nia lub innych czynności obsługo- wych przy podkaszarce – przed przystąpieniem do składo- wania podkaszarki u Produkt należy przechowywać w su- chym, zamykanym i niedostępnym dla dzieci miejscu. Nie wolno umiesz- czać żadnych przedmiotów na obu- dowie produktu. u Nie należy stosować narzędzia ogro- dowego jako podpórki ani laski. Wskazówki dotyczące optymalnego obchodzenia się z akumulatorem u Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. Akumulator należy chronić przed wysokimi temperatu- rami (np. przed stałym na- słonecznieniem), ogniem, wodą oraz wilgocią. Istnieje zagrożenie wybu- chem. u Uszkodzenie akumulatora lub za- stosowanie go w sposób niezgod- ny z przeznaczeniem może dopro- wadzić do wystąpienia niebez- piecznych oparów. Należy zadbać o dopływ świeżego powietrza, a w ra- zie wystąpienia dolegliwości skonsul- tować się z lekarzem. Opary mogą uszkodzić drogi oddechowe. u Akumulator należy stosować wy- łącznie w urządzeniach producen- ta. Tylko w ten sposób można ochro- nić akumulator przed niebezpiecz- nym dla niego przeciążeniem. u Ostre przedmioty, takie jak na przykład gwoździe lub śrubokręty, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumula- tora i do jego przepalenia, eksplozji lub przegrzania. u Nie należy doprowadzać do zwar- cia akumulatora. Istnieje niebezpie- czeństwo wybuchu. u Otwory wentylacyjne należy regular- nie czyścić za pomocą miękkiego, czystego i suchego pędzelka. Wskazówki bezpieczeństwa dla ładowarek Należy przeczytać wszyst- kie wskazówki bezpieczeń- stwa oraz instrukcje. Zanie- dbania w przestrzeganiu wskazówek F 016 L94 127 | (24.11.2020) Bosch Power ToolsPolski | 185 bezpieczeństwa, instrukcji i zaleceń mogą doprowadzić do porażenia prą- dem elektrycznym, pożaru i/lub po- ważnych obrażeń ciała. Należy starannie przechowywać wszystkie instrukcje i wskazówki bezpieczeństwa dla dalszego zasto- sowania. u Ładowarkę wolno używać tylko wte- dy, gdy jest się w stanie w pełni oce- nić jej wszystkie funkcje, wykonywać na niej bez ograniczeń wszystkie czynności lub, gdy uprzednio uzyska- ło się odpowiednie instrukcje. u Nie wolno w żadnym wypadku ze- zwolić na obsługę niniejszej ładowar- ki dzieciom, osobom ograniczonym fizycznie, czuciowo lub umysłowo, a także udostępniać jej osobom z nie- wystarczającym doświadczeniem i/ lub niedostateczną wiedzą, jak rów- nież/lub osobom, które nie zapozna- ły się z niniejszymi zaleceniami. Nale- ży zasięgnąć informacji, czy w danym kraju istnieją przepisy, ograniczające wiek użytkownika podobnych narzę- dzi. u Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób moż- na zagwarantować, że nie będą się one bawiły ładowarką. u Ładować wolno wyłącznie akumula- tory litowo-jonowe firmy Bosch o po- jemności nie mniejszej niż 1,3 Ah (od 10 ogniw). Napięcie akumulato- ra musi być dostosowane do napię- cia ładowania w ładowarce. Nie wol- no ładować jednorazowych baterii, ani akumulatorów nie przeznaczo- nych do ładowania. Może zaistnieć zagrożenie pożarem lub wybuchem. Chronić ładowarkę przed deszczem i wilgocią. Przedo- stanie się wody do ładowarki zwiększa ryzyko porażenia prądem. u Ładowarkę należy utrzymywać w czystości. Zanieczyszczenia mogą spowodować porażenie prądem elektrycznym. u Przed każdym użytkowaniem nale- ży skontrolować ładowarkę, prze- wód i wtyczkę. W razie stwierdze- nia uszkodzeń nie wolno użytko- wać ładowarki. Nie wolno samo- dzielnie otwierać ładowarki, a na- prawę tego urządzenia należy zle- cać jedynie wykwalifikowanym fa- chowcom i wykonać ją tylko przy użyciu oryginalnych części za- miennych. Uszkodzone ładowarki, przewody i wtyczki zwiększają ryzy- ko porażenia prądem. u Nie korzystać z ładowarki umiesz- czonej na łatwopalnym podłożu (np. papier, tekstylia itp.) ani w są- siedztwie łatwopalnych substan- cji. Ze względu na wzrost temperatu- ry ładowarki podczas procesu łado- wania istnieje niebezpieczeństwo pożaru. u Nie wolno zasłaniać szczelin wen- tylacyjnych ładowarki. Ładowarka może się przegrzać i przestać funk- cjonować prawidłowo. Bosch Power Tools F 016 L94 127 | (24.11.2020)186 | Polski u Aby zwiększyć bezpieczeństwo pra- cy zaleca się stosowanie wyłącznika różnicowoprądowego o prądzie róż- nicowym, nie większym niż 30 mA. Wyłącznik różnicowo-prądowy nale- ży kontrolować przed każdym uży- ciem. Symbole Następujące symbole mają istotne znaczenie podczas czyta- nia i zrozumienia instrukcji eksploatacji. Należy zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatwi lepsze i bezpieczniejsze użytkowanie produktu. Symbol Znaczenie Należy nosić rękawice ochronne Kierunek ruchu Kierunek reakcji Masa Włączanie Wyłączanie Dozwolone czynności Zabronione czynności CLICK! Słyszalny dźwięk Osprzęt dodatkowy/części zamienne Użycie zgodne z przeznaczeniem Niniejsze narzędzie przeznaczone jest do prac w domu, do podkaszania trawy, chwastów i pokrzyw. Narzędzie zostało zaprojektowane do cięcia trawy na zboczach, pod przeszko- dami i tuż przy krawędzi trawnika, czyli wszędzie tam, gdzie nie da się kosić kosiarką. Narzędzie ogrodowe nie jest przy- stosowane do pracy jako kosa do zarośli. Narzędzie ogrodo- we nie nadaje się też do zastosowań komercjalnych i prze- mysłowych. Zakres dostawy (zob. rys. A) Narzędzie ogrodowe należy ostrożnie wyjąć z opakowania i upewnić się, czy w opakowaniu znajdują się wszystkie poni- żej wymienione elementy: – Podkaszarka – Rękojeść – Pokrywa ochronna – Instrukcja eksploatacji W przypadku stwierdzenia braku lub uszkodzenia któregoś z elementów, należy zwrócić się do punktu zakupu urządzenia. **w zależności od kraju przeznaczenia Przedstawione graficznie komponenty (zob. rys. A) Numeracja przedstawionych graficznie komponentów odno- si się do rysunku produktu na stronach graficznych. (1) Blokada włącznika/wyłącznika (2) Włącznik/wyłącznik (3) Złączka (4) Regulowany uchwyt (5) Śruba mocująca uchwyt (6) Nakrętka mocująca uchwyt (7) Pokrywa ochronna (8) Kabłąk dystansowy (9) Śruba mocująca pokrywę ochronną (10) Akumulator

(12) Przycisk Podkaszanie/Przycinanie krawędzi (13) Osłona szpuli (14) Szpula (15) Otwór do przeprowadzania żyłki (16) Przycisk do ręcznego naciągu żyłki

Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt- kowania nie wchodzi w standardowy zakres dostawy. Kom- pletny asortyment wyposażenia dodatkowego można zna- leźć w naszym katalogu osprzętu. Dane techniczne Podkaszarka do trawy/do przycinania krawędzi trawników AdvancedGrassCut 36 Numer katalogowy 3 600 H78 N.. Napięcie znamionowe V 36 Prędkość obrotowa bez obciążenia min

7500 - 8300 F 016 L94 127 | (24.11.2020) Bosch Power ToolsPolski | 187 Podkaszarka do trawy/do przycinania krawędzi trawników AdvancedGrassCut 36 Regulowany uchwyt ● Średnica żyłki tnącej mm 1,6 Średnica koszenia cm 30 Pojemność szpuli z żyłką m 4,0 Ciężar odpowiednio do EPTA‑Procedure 01:2014

– bez akumulatora kg 2,9 – z akumulatorem kg 4,1 Numer seryjny zob. tabliczka znamionowa na narzędziu ogrodowym Zalecana temperatura otoczenia podczas ładowania °C +10... +35 Dopuszczalna temperatura otoczenia podczas pracy

i podczas przechowy- wania °C -20... +50 Rodzaj akumulatora GBA 36V... 1,3Ah, 2,0Ah, 2,5Ah, 2,6Ah, 4,0Ah

w zależności od zastosowanego akumulatora

ograniczona wydajność w przypadku temperatur <0°C Ładowarka AL 3620 CV AL 3640 CV AL 36V-20 Prąd ładowania A 2,0 4,0 2,0 Czas ładowania (przy rozładowanym akumulatorze) – Akumulator 1,3Ah min 55 45 − – Akumulator 2,0Ah min 70 45 65 – Akumulator 2,6Ah min 65 95 − – Akumulator 4,0Ah min 80 140 125 Ciężar odpowiednio do EPTA‑Procedure 01:2014 kg 0,55 0,55 0,55 Klasa ochrony / II / II / II Informacje na temat hałasu i wibracji 3 600 H78 N.. Wartości emisji hałasu zostały określone zgodnie z normą EN 50636-2-91 Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: – Poziom ciśnienia akustycznego dB(A)

– Poziom natężenia dźwięku dB(A)

– Błąd pomiaru K dB = 3,0 Wartości łączne drgań ah (suma wektorowa ztrzech kierunków) iniepewność pomiaru K oznaczone zgodnie z normą EN 50636-2-91 – Wartość emisji drgań a

= 2,0 – Błąd pomiaru K m/s

= 1,0 Bosch Power Tools F 016 L94 127 | (24.11.2020)188 | Polski Montaż u Uwaga: Przed przystąpieniem do montażu elementów narzędzie ogrodowe należy wyłączać, a wtyczkę wyj- mować zgniazda sieciowego. Montaż korpusu (zob. rys. B) Połączyć obie części podkaszarki, tak aby ściśle przylegały do siebie i zabezpieczyć połączenie przekręcając złączkę (3). Skontrolować, czy obie części podkaszarki zostały pra- widłowo zmontowane i zablokowane. Montaż i regulacja uchwytu (zob. rys. C) Zamontować rękojeść za pomocą śruby (5) i nakrętki (6). Uchwyt (4) można ustawić w kilku pozycjach. Aby zmienić jego ustawienie, należy nieco zwolnić nakrętkę (6), a następ- nie ustawić uchwyt w pożądanej pozycji. Ponownie dokręcić nakrętkę (6). Montaż pokrywy ochronnej (zob. rys. D) Umieścić pokrywę (7) na głowicy podkaszarki i zamocować ją zamieszczonymi w dostawie śrubami (9). Uruchomienie urządzenia u Uwaga: Przed przystąpieniem do regulacji i czyszcze- nia narzędzia ogrodowego, narzędzie należy wyłączyć i wyjąć z niego akumulator. u Po wyłączeniu podkaszarki żyłka tnąca obraca się jeszcze przez kilka sekund. Przed ponownym urucho- mieniem podkaszarki należy odczekać do całkowitego zatrzymania silnika oraz żyłki. u Nie należy włączać i wyłączać urządzenia kilka nastę- pujących po sobie razy w krótkich odstępach czasu. u Zaleca się stosowanie elementów tnących atestowa- nych przez firmę Bosch. Zastosowanie innych elemen- tów tnących może prowadzić do odmiennych efektów. Ładowanie akumulatora Akumulator wyposażony został w czujnik temperatury, który dopuszcza ładowanie tylko w zakresie temperatur, leżącym między 0°C i 35°C. W ten sposób zagwarantowana jest dłu- ga żywotność akumulatora. Wskazówka: Akumulator dostarczany jest w stanie częścio- wo naładowanym. Aby zagwarantować wykorzystanie naj- wyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce. Akumulator litowo-jonowy można doładować wdowolnej chwili, nie powodując tym skrócenia jego żywotności. Prze- rwanie procesu ładowania nie niesie za sobą ryzyka uszko- dzenia ogniw akumulatora. Dzięki systemowi elektronicznej ochrony ogniw „Electronic Cell Protection (ECP)“ akumulator litowo-jonowy jest zabez- pieczony przed głębokim rozładowaniem. Przy rozładowa- nym akumulatorze układ ochronny wyłącza wyrób: Narzę- dzie ogrodowe przestaje działać. Po automatycznym wyłączeniu wyrobu nie należy naci- skać ponownie włącznika/wyłącznika. Można by w ten sposób uszkodzić akumulator. Należy przestrzegać wskazówek dotyczących likwidacji aku- mulatorów. Osadzanie/wyjmowanie akumulatora (zob. rys.

Wskazówka: Zastosowanie nieodpowiednich akumulatorów może spowodować zakłócenia w pracy lub uszkodzenie na- rzędzia. Włożyć naładowany akumulator (10). Upewnić się, czy aku- mulator jest dobrze osadzony. Aby wyjąć akumulator (10) z narzędzia, należy wcisnąć przy- cisk odblokowujący, a następnie wyciągnąć akumulator. Ładowanie Proces ładowania rozpoczyna się z chwilą włożenia wtyczki sieciowej do gniazda oraz umieszczenia akumulatora (10) w ładowarce (11). Inteligentny proces ładowania pozwala na automatyczne roz- poznawanie stanu naładowania akumulatora i optymalny do- bór prądu ładowania, uzależniony od temperatury i napięcia akumulatora. Ma to wpływ na przedłużenie żywotności akumulatora, a po- za tym akumulator będzie stale całkowicie naładowany przez cały czas przechowywania w ładowarce. Znaczenie wskazań na ładowarce (AL 3620 CV/ AL 3640 CV/AL 36V-20) Szybkie ładowanie Proces szybkiego ładowania sygnalizowany jest miganiem zielonego wskaźnika nałado- wania akumulatora. Wskaźnik na akumulatorze: Podczas procesu ładowania aku- mulatora trzy zielone diody LED zapalają się jedna po drugiej igasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5minut po całkowitym naładowaniu akumulatora. Wskazówka: Szybkie ładowanie jest możliwe tylko wtedy, gdy temperatura akumulatora znajduje się w dopuszczalnym zakresie temperatur, zob. rozdział „Dante techniczne“. Akumulator jest naładowany Ciągłe zielone światło wskaźnika LED ozna- cza całkowite naładowanie akumulatora. Dodatkowo rozlega się na okres ok. 2 sekund sygnał dźwiękowy, akustycznie informujący o całkowitym naładowaniu akumulatora. Po zakończeniu ładowania akumulator można wyjąć i rozpo- cząć natychmiastowe użytkowanie. Podczas pracy bez akumulatora, światło ciągłe wskaźnika sygnalizuje dopływ prądu do ładowarki (wtyczka znajduje się w gniazdku sieciowym) i jej gotowość do eksploatacji. F 016 L94 127 | (24.11.2020) Bosch Power ToolsPolski | 189 Temperatura akumulatora nie sięgająca 0°C lub przekraczająca 45°C Światło ciągłe czerwonego wskaźnika łado- wania akumulatora informuje o tym, że tempe- ratura akumulatora znajduje się poza dopusz- czalnym zakresem temperatur ładowania, zob. rozdział „Da- ne techniczne“. Po osiągnięciu dopuszczalnego zakresu tem- peratur, ładowarka przechodzi automatycznie w tryb szyb- kiego ładowania. Jeżeli temperatura akumulatora znajduje się poza dopusz- czalnym zakresem temperatur, po włożeniu akumulatora do ładowarki zapala się czerwona dioda LED. Ładowanie nie jest możliwe Każde inne zakłócenie procesu ładowania sy- gnalizowane jest miganiem czerwonego wskaźnika LED. Niemożliwe jest rozpoczęcie procesu ładowania; akumulator nie daje się naładować (zob. rozdział "Lokalizacja usterek"). Wskazówki dotyczące ładowania Ładowanie ciągłe akumulatora, jak również kilka następują- cych bezpośrednio po sobie cykli ładowania, może spowo- dować nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej urządzenia. Wyraźnie skrócony czas użytkowania akumulatora po nała- dowaniu świadczy o tym, że akumulator jest zużyty i trzeba go wymienić. Należy przestrzegać wskazówek dotyczących usuwania od- padów. Chłodzenie akumulatora (Active Air Cooling) Wbudowany do ładowarki sterownik chłodzenia ma za zada- nie nadzorowanie temperatury ładowanego akumulatora. Je- żeli temperatura akumulatora przekracza 30C, akumulator schładzany jest wentylatorem do optymalnej temperatury. Włączony wentylator wydaje charakterystyczny dźwięk. Jeżeli wentylator nie działa, oznacza to, że temperatura aku- mulatora znajduje się poza dopuszczalnym zakresem, lub że wentylator jest uszkodzony. W tym wypadku czas ładowania akumulatora przedłuża się. Obsługa urządzenia Włączanie/wyłączanie (zob. rys. F) Aby włączyć produkt należy najpierw wcisnąć blokadę włącznika (1). Następnie należy wcisnąć włącznik/wyłącznik (2) i przytrzymać go w tej pozycji. Aby wyłączyć produkt, należy zwolnić włącznik/wyłącznik (2). Podkaszanie/Przycinanie krawędzi Wcisnąć przycisk (12). Przekręcić dolną część podkaszarki o180°, aby ustawić głowicę w pozycji odpowiedniej do pod- kaszania bądź do przycinania krawędzi trawnika. Zwolnić przycisk (12), a mechanizm obrotowy zaskoczy w zapadce. Podkaszanie Poruszać podkaszarką ruchem wahadłowym, w lewą i prawą stronę, trzymając przy tym urządzenie w bezpiecznej odle- głości od siebie. Wyższą trawę należy kosić stopniowo. (zob. rys.G) Przycinanie krawędzi Podkaszarkę należy prowadzić wzdłuż krawędzi trawnika. Należy unikać kontaktu z twardymi powierzchniami oraz mu- rami, aby zapobiec zbyt szybkiemu zużyciu żyłki. (zob. rys.H) Podkaszanie dookoła drzew i krzewów Aby ułatwić kierowanie narzędziem, należy zastosować pa- łąk ochronny (8). Podkaszając trawę wokół drzew i krze- wów, należy zachować wyjątkową ostrożność i nie dopusz- czać do zetknięcia się noża z nimi. Uszkodzenie kory może spowodować obumarcie drzewa lub krzewu. Demontaż szpuli, nawijanie żyłki, ponowny montaż szpuli (zob. rys. I do L) u Przed przystąpieniem do wymiany szpuli należy wyjąć akumulator. Ścisnąć oba zamknięcia osłony szpuli i zdjąć osłonę (13). Następnie wyjąć pustą szpulę (14). Przyciąć ok. 6,0 m żyłki z rolki zapasowej. Żyłkę złożyć w po- łowie, tak, aby uzyskać dwa kawałki o długości 3 metrów. Środek żyłki umieścić w mocowaniu i mocno nawinąć żyłkę w obu komorach szpuli, starając się o jej równomierne rozło- żenie. Oba końce żyłki przełożyć przez otwory (15) w głowicy i po- nownie umieścić szpulę w głowicy. Unieruchomić szpulę na- kładając na nią osłonę (13). Naciąg żyłki (zob.rys. M) Półautomatyczny naciąg żyłki Podkaszarka wyposażona jest w półautomatyczny system naciągu żyłki. Za każdym naciśnięciem włącznika/wyłącznika (2) podajnik wysuwa 10 mm żyłki. Ręczny naciąg żyłki Wcisnąć przycisk (16), a następnie wyciągnąć żyłkę na po- żądaną długość. Lokalizacja usterek d.c. Bosch Power Tools F 016 L94 127 | (24.11.2020)190 | Polski Podkaszarka do trawy/do przycinania krawędzi trawników Symptom Możliwa przyczyna Rozwiązanie Brak rozruchu silnika Rozładowany akumulator Naładować akumulator Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulatora (ogrzać/ochłodzić) Narzędzie ogrodowe pracuje z przerwami Uszkodzony włącznik/wyłącznik Należy skontaktować się z punktem serwisowym Bosch Nastąpiło uszkodzenie wewnętrznego okablowa- nia narzędzia ogrodowego Należy skontaktować się z punktem serwisowym Bosch Narzędzie ogrodowe jest przeciążone Za wysoka trawa Podkaszać stopniowo Urządzenie nie ścina trawy Żyłka tnąca jest zbyt krótka/przerwana Zastosować ręczny naciąg żyłki Szpula jest pusta Wymiana szpuli Żyłki nie da się wysu- nąć Żyłka zaplątała się w szpuli Skontrolować szpulę i - w razie potrzeby - ponow- nie nawinąć żyłkę Szpula jest pusta Uzupełnić brakującą żyłkę Żyłka wciągana jest po- nownie do szpuli Żyłka tnąca jest zbyt krótka/przerwana Usunąć szpulę i ponownie nawinąć żyłkę (zob. rys. J − L) Żyłka często się urywa Żyłka zaplątała się w szpuli Usunąć szpulę i ponownie nawinąć żyłkę (zob. rys. J − L) Podkaszarka jest niewłaściwie użytkowana Podkaszać tylko czubkiem żyłki, unikać kontaktu z kamieniami, ścianami i innymi twardymi przed- miotami. Żyłkę należy regularnie przesuwać, aby wykorzystywać całkowitą średnicę cięcia. Silne wibracje Żyłka jest uszkodzona System cięcia jest uszkodzony Między obudowę szpuli i przycisk do ręcznego na- ciągu żyłki dostała się trawa Trawa dostała się do otworu do przekładania żyłki Wyjąć żyłkę stosując system ręcznego naciągu (zob. rys. M) Należy skontaktować się z punktem serwisowym Bosch Zdemontować osłonę szpuli i usunąć trawę Usunąć trawę z otworu Akumulator i ładowarka Symptomy Możliwa przyczyna Rozwiązanie Czerwony wskaźnik na- ładowania akumulatora miga Nie jest możliwe łado- wanie Akumulator nie został (właściwie) umieszczony we wnęce Umieścić akumulator prawidłowo na ładowarce Styki akumulatora są zabrudzone Wyczyścić styki akumulatora, np. przez wielokrot- ne włożenie i wyjęcie akumulatora. W razie niepo- wodzenia akumulator wymienić na nowy Akumulator jest uszkodzony Wymienić akumulator na nowy Wskaźniki ładowania nie świecą się Wtyczka ładowarki nie (właściwie) podłączona do sieci Wsadzić wtyczkę (całkowicie) do gniazdka Gniazdko, przewód sieciowy lub ładowarka są uszkodzone Sprawdzić napięcie sieci, ładowarkę, a w razie potrzeb zlecić kontrolę w autoryzowanym punkcie serwisowym elektronarzędzi firmy Bosch Konserwacja i serwis Konserwacja, czyszczenie i przechowywanie u Przed przystąpieniem do wykonywania wszelkich czynności obsługowych przy narzędziu ogrodowym (np. do konserwacji, do wymiany narzędzi roboczych itp), jak również przed przenoszeniem, transportem lub przechowywaniem narzędzia, należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wy- łącznika grozi skaleczeniem. F 016 L94 127 | (24.11.2020) Bosch Power ToolsPolski | 191 u Utrzymywanie narzędzia ogrodowego w czystości gwarantuje wydajną i bezpieczną pracę. Nie należy umieszczać żadnych przedmiotów na obudowie narzędzia ogrodowego. Utrzymywanie wyrobu i jego otworów wentylacyjnych w czy- stości gwarantuje wydajną i bezpieczną pracę. Nie wolno spryskiwać wyrobu wodą. Nie wolno zanurzać wyrobu w wodzie. Niniejszy wyrób należy przechowywać w bezpiecznym, su- chym i niedostępnym dla dzieci miejscu. Nie należy umieszczać żadnych przedmiotów na obudowie wyrobu. Aby zagwarantować bezpieczną pracę przy użyciu niniejsze- go wyrobu, należy regularnie kontrolować, czy wszystkie na- krętki, trzpienie i śruby są mocno dokręcone. W trosce o własne bezpieczeństwo należy zawsze przepro- wadzać wizualną kontrolę wyrobu i w razie potrzeby wymie- niać zużyte lub uszkodzone części. Upewnić się, czy części zamienne zostały wyprodukowane przez firmę Bosch. Pielęgnacja akumulatora Aby zapewnić optymalne wykorzystanie akumulatora, należy przestrzegać następujących wskazówek i zaleceń: – Akumulator należy chronić przed wilgocią i kontaktem z wodą. – Narzędzie ogrodowe oraz akumulator należy przechowy- wać w zakresie temperatur pomiędzy 20°C i 50 °C. Aku- mulatora nie należy na przykład pozostawiać latem w sa- mochodzie. – Akumulator należy przechowywać oddzielnie. Nie prze- chowywać narzędzia ogrodowego z osadzonym akumula- torem. – Jeżeli narzędzie ogrodowe narażone jest na bezpośrednie nasłonecznienie, nie należy pozostawiać w nim akumula- tora. – Optymalna temperatura przechowywania akumulatora wynosi 5C. – Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka. Wyraźnie skrócony czas użytkowania akumulatora po nała- dowaniu świadczy o tym, że akumulator jest zużyty i trzeba go wymienić. Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154440 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses Transport Załączone w dostawie akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecz- nych. Akumulatory mogą być transportowane drogą lądową przez użytkownika, bez konieczności spełnienia jakichkol- wiek dalszych warunków. W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczą- cych opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsul- tować się z ekspertem ds. towarów niebezpiecznych. Akumulatory można wysyłać tylko wówczas, gdy ich obudo- wa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować wtaki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego. Utylizacja odpadów Wyroby, akumulatory, osprzęt i opakowanie na- leży oddać do powtórnego przetworzenia zgod- nego z obowiązującymi przepisami w zakresie ochrony środowiska. Wyrobów, a także akumulatorów/baterii nie wolno wyrzucać do odpadów z gospodarstwa domowego! Tylko dla krajów UE: Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku wyroby, a zgodnie z europejską wytyczną 2006/66/ WE uszkodzone lub zużyte akumulatory/baterie, należy zbie- rać osobno idoprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska. Akumulatory/baterie: Li-Ion: Prosimy postępować zgodnie ze wskazówkami umieszczony- mi w rozdziale Transport (zob. „Transport“, Strona191). Bosch Power Tools F 016 L94 127 | (24.11.2020)192 | Čeština Čeština Bezpečnostní upozornění Výstraha! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním výrobku. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu. Vysvětlivky obrázkových symbolů na zahradním nářadí Všeobecné upozornění na nebezpečí. Pročtěte si návod k použití. Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy. Varování: Pokud výrobek pracuje, udržujte vůči němu bezpečný odstup.

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają wszystkim wymaganiom poniżej wyszczegól- nionych dyrektyw i rozporządzeń, oraz że są zgodne z następują- cymi normami. Bosch Power Tools F 016 L94 127 | (24.11.2020)II Podkaszarka do trawy/ do przycinania krawędzi trawników Numer katalogowy

Teknik belgelerin bulunduğu yer: pl 2000/14/WE: pomierzony poziom mocy akustycznej 91dB(A), niepewność K = 3,0dB, gwarantowany poziom mocy akustycznej 95dB(A) Procedura oceny zgodności zgodnie z załącznikiem VI. Kategoria produktów: 33 Jednostka certyfikująca: DEKRA Certification B.V. Meander 1051, P.O. Box 5185, 6802 ED Arnhem, Netherlands, Nr. 0344 Dokumentacja techniczna: *
