Технически характеристики	Безжична косачка, батерия 36V, ширина на косене 30 см, тегло 2,6 кг
Тип двигател	Безчетков електрически двигател
Време за зареждане	Около 60 минути
Употреба	Идеален за поддръжка на градини, косене на трева и ръбове
Включени аксесоари	Зарядно устройство, батерия, глава за косене
Поддръжка	Редовно почистване на главата за косене, проверка на батерията
Безопасност	Защита от претоварване, предпазен ключ
Обща информация	2 години гаранция, съвместим с други градински инструменти Bosch 36V

Често задавани въпроси - Advanced Grass Cut 36 Li BOSCH

Как да заредя батерията на BOSCH Advanced Grass Cut 36 Li?

За да заредите батерията, свържете предоставеното зарядно устройство към електрически контакт и след това го включете към батерията. Уверете се, че батерията е правилно поставена в зарядното устройство и е в режим на зареждане.

Каква е автономията на батерията?

Автономията на батерията зависи от употребата, но обикновено може да издържи до 60 минути в зависимост от плътността на тревата и условията на косене.

Как да сменя главата за косене?

За да смените главата за косене, изключете уреда, извадете батерията, след което развийте главата, като следвате инструкциите в ръководството за употреба. Поставете новата глава, като се уверите, че е добре закрепена.

Какво да направя, ако косачката не стартира?

Проверете дали батерията е правилно заредена и поставена. Също така се уверете, че бутонът за безопасност е натиснат и косачката е в работно положение.

Как да почистя BOSCH Advanced Grass Cut 36 Li след употреба?

За да почистите косачката, първо извадете батерията. Използвайте мека четка или влажна кърпа, за да премахнете тревата и мръсотията от главата за косене и корпуса. Избягвайте да използвате вода директно върху уреда.

Възможно ли е да се използва косачката под дъжда?

Препоръчва се да не използвате BOSCH Advanced Grass Cut 36 Li под дъжда или при влажни условия, за да избегнете повреди на уреда и да гарантирате своята безопасност.

Как да съхраня батерията през зимата?

За да съхранявате батерията през зимата, извадете я от уреда, заредете я напълно и след това я съхранявайте на хладно и сухо място, защитено от замръзване.

Каква е ширината на косене на BOSCH Advanced Grass Cut 36 Li?

Ширината на косене на BOSCH Advanced Grass Cut 36 Li е 30 см, което позволява ефективно косене на тревни площи.

Подходяща ли е косачката за наклонени терени?

Да, BOSCH Advanced Grass Cut 36 Li може да се използва на леко наклонени терени, но е важно да бъдете внимателни и да избягвате стръмни наклони за гарантиране на безопасността.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Advanced Grass Cut 36 Li BOSCH

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

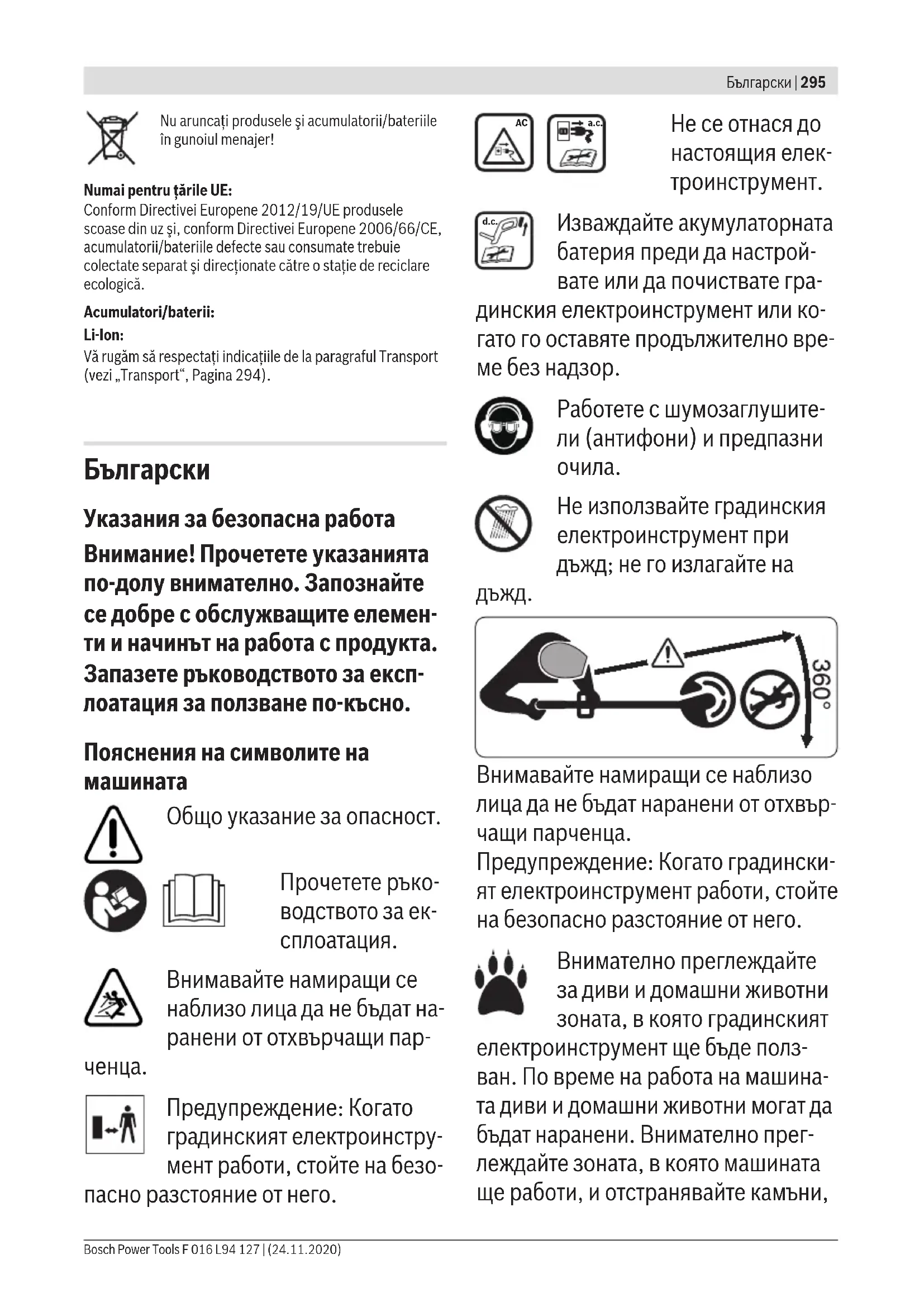

Български ...... Страница 295

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслуживащите елемен- ти и начинът на работа с продукта. Запазете ръководството за експ- лоатация за ползване по-късно.

Пояснения на символите на машината

Общо указание за опасност.

Прочетете ръко- водството за ек- сплоатация.

Внимавайте намиращи се наблизо лица да не бъдат на- ранени от отхвърчащи пар-

ченца.

Предупреждение: Когато градинският електроинструмент работи, стойте на безо- пасно разстояние от него.

Не се отнася до настоящия елек- троинструмент.

Изваждайте акумулаторната батерия преди да настрой- вате или да почиствате гра- динския електроинструмент или когато го оставяте продължително време без надзор.

Работете с шумозаглушители (антифони) и предпазни очила.

Не използвайте градинския електроинструмент при дъжд; не го излагайте на

ДЪЖД.

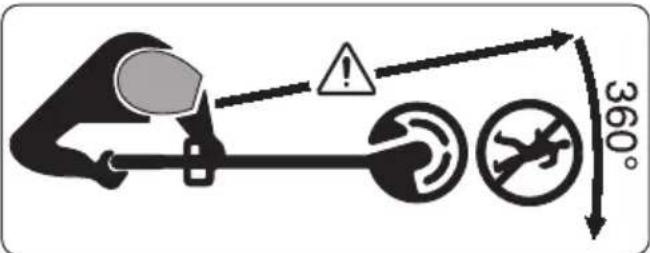

360°

Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи парченца.

Предупреждение: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него.

Внимателно преглеждайте за диви и домашни животни зоната, в която градинският електроинструмент ще бъде ползван. По време на работа на машина- та диви и домашни животни могат да бъдат наранени. Внимателно преглеждайте зоната, в която машината ще работи, и отстранявайте камъни,

дънери, тел, кокали и други чужди предмети. При ползване на машина-та внимавайте в гъстата трева да не остават скрити дребни диви живот-ни, домашни животни и малки дъне-ри.

Общи указания за безопасност за електроинструменти

▶ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

▶ Съхранявайте тези указания на сигурно място.

▶ Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работе с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахооб-

разни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.

• Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента.
  Ако вниманието Ви бъде отклоне- но, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.

▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.

▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.

▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност

при работа с електроинструмент може да има за последствие изк- лючително тежки наранявания.

Работете с предпазващо работно облекло. Винаги носете пред- пазни очила. Носенето на подхо- дящи за ползвания електроинстру- мент и извършваната дейност лич- ни предпазни средства, като диха- телна маска, здрави плътнозатво- рени обувки със стабилен грай- фер, защитна каска или шумозаг- лушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.

▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функциона изправно. Изпол- зването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахо- ве.
Доброто познаване на електро- инструмента вследствие на честа работа с него не е повод за нама- ляване на вниманието и пренеб- регване на мерките за безопас- ност. Едно невнимателно действие може да предизвика тежки нараня- вания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електро-

инструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.

▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните

звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента.

Преди да използвате електроин- струмента, се погрижете повре- дените детайли да бъдат ремон- тирани. Много от трудовите злопо- луки се дължат на недобре поддър- жани електроинструменти и уреди.

▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните реже- щи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Грижливо отношение към акумулаторни електроинструменти

Демонтирайте акумулаторната бате- рия:

– когато оставяте електроинструмента без надзор
– преди премахването на блокировка
– преди проверка, почистване или други дейности по електроинст- румента
– след удар от чуждо тяло по електроинструмента го проверявайте за повреди
– когато електроинструментът за- почне да вибрира необичайно, го прегледайте незабавно

• Зареждайте акумулаторните батерии само със зарядните устройства, които се препоръчват от производителя. Ако зарядното устройство бъде използвано за зареждане на различни от предвидените акумулаторни батерии, съществува опасност от пожар.
  ▶ Използвайте само предвидените от производителя акумулаторни батерии. Използването на други акумулаторни батерии може да предизвика пожар и/или травми.
  ▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да пре-

дизвикат късо съединение. Пос- ледствията от късото съединение могат да бъдат изгаряния или по- жар.

▶ При неправилно ползване от акумулаторната батерия може да изтече електролит. Избягвайте контакт с него. При случаен контакт промийте мястото обилно с вода. Ако от електролита попадне в очите Ви, освен това потърсете лекарска помощ. Електролитът на акумулаторната батерия може да предизвика раздразняване или изгаряне на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат нара-нявания.
▶ Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130°C могат да предизвикат експлозии.
Спазвайте всички указания за зареждане на акумулаторната батерия; не я зареждайте, ако температурата й е извън диапазона, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув-

редят батерията и увеличават опасността от пожар.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части.
По този начин се гарантира съхраняване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.

Указания за безопасна работа с градински електроинструменти

Обслужване

▶ Лицето, което обслужва машината, трябва да го ползва само съобразно предназначението му. При това трябва да се отчитат особеностите на конкретната ситуация. Обръщайте специално внимание да предпазвате намиращи се наблизо лица, особено деца.
▶ Не допускайте тази машина да бъде ползвана от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални

нормативни документи да ограни- чават възрастта на работащия с градинския електроинструмент.

▶ Деца трябва да бъдат под постоянен надзор, за да се предотврати опасността да играят с градинския електроинструмент.

Ползване

▶ По време на работа дръжте градинския инструмент винаги здраво с двете ръце и поддържайте постоянно стабилно положение на тялото. С две ръце градинският електроинструмент се води по-сигурно.
▶ Преди да оставите градинския електроинструмент, изчакайте движението му да спре напълно.
▶ Никога не работете с градинския електроинструмент, ако предпазният кожух или капак е повреден или без монтирани предпазни съоръжения. Внимавайте предпазните съоръжения да са монтирани правилно. Никога не използвайте градинския електроинструмент, ако не е напълно сглобен или ако е с неоторизирани изменения.
▶ Не работете с градинския електроинструмент, ако захранващият кабел е повреден или износен.
▶ Никога не заменяйте неметални режещи инструменти с метални режещи инструменти.
▶ Никога не ремонтирайте сами градинския електроинструмент, освен

ако не сте квалифицирани за таки- ва дейности.

По време на ползване на градинския електроинструмент други лица и животни трябва да са на подходящо разстояние. Работещият е отговорен за трети лица, намиращи се в работната зона.
▶ Преди да допирате режещата глава, изчаквайте въртенето ј да спре напълно. След изключване на електродвигателя режещата глава продължава да се върти известно време по инерция и може да предизвика наранявания.
▶ Винаги работе на дневна светлина или на добро изкуствено осветление.
▶ Не работе с тревокосачката при лоши атмосферни условия, особе-но при силен вятър.
▶ Ако ползвате тревокосачката при влажна трева, това може да влоши производителността ј.
▶ При транспортиране изключвайте градинския електроинструмент и изваждайте акумулаторната батерия.
▶ По време на работа с тревокосачката внимавайте постоянно да сте в стабилно положение на тялото. Дръжте ръцете и краката си на безопасно разстояние от въртящите се елементи.
▶ По време на работа поддържайте постоянно стабилно равновесие, за да предотвратите падане.

▶ Когато поставяте градинския електроинструмент на земята, внимавайте да не се спънете в него.
▶ Преди смяна на шпулата изваждайте акумулаторната батерия.
▶ Редовно проверявайте и поддържайте тревокосачката.
▶ Когато почиствате градинския електроинструмент или заменяте режещата нишка, работете с пред- пазни ръкавици.
▶ Внимавайте да не се нараните на острието, което служи за отрязване на нишката. След смяна/подаване на нишката винаги завъртайте тревокосачката хоризонтално в работна позиция, преди да я включите.

Изключвайте градинския електроин- струмент и изваждайте акумулатор- ната батерия:

– винаги, когато оставяте градинс- кия електроинструмент без над- зор за известно време
– преди да сменяте шпулата
– преди почистване или когато работите по тревокосачката
– преди прибiranе на тревокосачката

▶ Съхранявайте машината на сигурно сухо място, недостъпно за деца. Не поставяйте върху машината други предмети.
▶ Не ползвайте градинския електро- инструмент за подпиране при хо- дене.

Указания за оптимална работа с акумулаторната батерия

▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.

Предпазвайте акумулатор- ните батерии от прегрява- не, напр. също и от про- дължително въздействие на пряка слънчева светлина, от огън, вода и овлажняване. Съществува опасност от експлозия.

▶ При повреда или неправилно из- ползване на акумулаторните ба- терии от тях могат да се отделят па́ри. Проветрете помещението, а при оплаквания потърсете лекар. Па́рите могат да предизвикат въз- паление на дихателните пътища.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
▶ Предмети с остри ръбове, напр. пирони или отвертки или силни механични въздействия могат да повредят акумулаторната батерия. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Внимавайте да не предизвикате късо съединение между клемите

на акумулаторната батерия. Съществува опасност от експлозия.

▶ Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Указания за безопасна работа със зарядни устройства

Прочетете всички упътвания и указания за безопасна работа с машината. Нес-

пазването на указанията за безопасна работа и на упътванията може да предизвика токов удар, пожар и/или тежки травми.

Съхранявайте всички указания за безопасна работа и упътвания за ползване в бъдеще.

▶ Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.
▶ Не допускайте това зарядно устройство да бъде ползвано от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.

▶ Наблюдавайте деца. Така се гарантира, че децата няма да играят със зарядното устройство.
- Зареждайте само литиево-йонни акумулаторни батерии на Бош с ка- пацитет 1,3 Ah (от 10 акумулаторни клетки). Номи- налното напрежение на акумула- торната батерия трябва да съответ- ства на зарядното напрежение на зарядното устройство. Не се опит- вайте да зареждате обикновени (неакумулаторни) батерии. При за- реждане на други акумулаторни батерии съществува опасност от пожар и/или експлозия.

Предпазвайте зарядното устройство от дъжд и ов-

лажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар.

▶ Поддържайте зарядното уст- ройство чисто. Съществува опас- ност от токов удар вследствие на замърсяване.

▶ Винаги преди ползване проверя- вайте зарядното устройство, ка- бела и щепсела. Ако установите повреди, не ползвайте зарядно- то устройство. Не се опитвайте сами да отваряте зарядното уст- ройство; допускайте ремонти да бъдат извършвани само от ква- лифицирани техници и само с из- ползване на оригинални резерв- ни части. Повредени зарядни уст-

ройства, кабели и щепсели увели- чават опасността от токов удар.

▶ Не оставяйте зарядното устройство да работи върху леснозапалима повърхност (напр. хартия, плат и т.н.), респ. в леснозапалима среда. Поради нагряването на зарядното устройство по време на работа съществува опасност от пожар.
▶ Не покривайте вентилационните отвори на зарядното устройство. В противен случай зарядното устройство може да прегрее и да престане да функционира нормално.
▶ За по-голяма електрическа сигурност се препоръчва да бъде включен дефектнотоков прекъсвач с макс. ток на задействане 30 мА. Винаги преди започване на работа проверявайте дефектнотоковия прекъсвач.

Символи

Символите по-долу са важни при четенето и за разбира- нето на ръководството за експлоатация. Моля, запомнете символите и тяхното значение. Правилното интерпрети- ране на символите ще Ви помогне да използвате Вашия продукт по-добре и по-сигурно.

Символ Значение

	Работете с предпазни ръкавици
	Посока на движение
	Посока на реакцията
[2468]	Macа
[3990]	Включване

Символ Значение
○	Изключване
√	Допустимо действие
×	Забранено действие
CLICK!	Отчетливо прещракване
[ТАНХ]	Допълнителни приспособления/резервни части

Предназначение на електроинструмента

Градинският електроинструмент е предназначен за ползване в домашни условия, за косене на трева, плевели и копривни растения. Той е проектиран за косене на трева, която расте под храсти, под препятствия и в близост до ръба на ливадата, където колесни тревокосачки не могат да стигнат. Градинският електроинструмент не е предназначен за ползване като колесна тревокосачка. Градинският електроинструмент не е предназначен за професионално ползване.

Извадете внимателно от опаковката градинския електро- инструмент и проверете дали са налични следните еле- менти:

• Тревокосачка
• Ръкохватка
  – Предпазен кожух
  – Ръководство за експлоатация

Ако има липсващи или повредени елементи, моля, обърнете се към Вашия търговец.

** в зависимост от държавата, в която се доставя

Изобразени компоненти (вижте фигура А)

Номерирането на изобразените компоненти се отнася до фигурата на продукта на графичните страници.

(1) Блокировка на пусковия прекъсвач
(2) Пусков прекъсвач
(3) Съединително звено
(4) Регулируема ръкохватка
(5) Винт за монтиране на ръкохватката
(6) Гайка за монтиране на ръкохватката
(7) Предпазен кожух
(8) Предпазна скоба
(9) Винт за монтиране на предпазния кожух
(10) Акумулаторна батерия ^a)

(11) Зарядно устройство ^a)
(12) Бутон косене на трева/рязане на ръбове
(13) Капак на шпулата
(14) Шпула
(15) Отвор за подаване на нишката

(16) Бутон за подаване на нишката

a) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Тревокосачка/тревокосачка за ко-сене в ъгли		AdvancedGrassCut 36
Каталожен номер		3 600 H78 N..
Номинално напрежение V 36
Скорост на въртене на празен ход min	-1	7500 - 8300
Регулируема ръкохватка ●
Диаметър на режещата нишка mm 1,6
Диаметър на рязане см 30
Капацитет на шпулата m 4,0
Маса съгласно EPTA-Procedure 01:2014 ^4)
– без акумулаторна батерия kg 2,9
– с акумулаторна батерия kg 4,1
Сериен номер вижте табелката на градинския инстру-мент
Препоръчителна температура на околната среда при зареждане	°C +10... +35
Разрешена температура на околната среда при работа ^3) и при складиране	°C -20... +50
Акумулаторна батерия GBA 36V...		1,3 Ah, 2,0 Ah, 2,5 Ah, 2,6 Ah, 4,0 Ah

A) в зависимост от използваната акумулаторна батерия
B) ограничена мощност при температури <0 °C

Зарядно устройство AL 3620 CV		AL 3640 CV	AL 36V-20
Заряден ток	A	2,0	4,0	2,0
Време за зареждане (при напълно разредена акумулаторна бате- рия)
– Акумулаторна бате- рия 1,3 Ah	min	55	45	–
– Акумулаторна бате- рия 2,0 Ah	min	70	45	65
– Акумулаторна бате- рия 2,6 Ah	min	65	95	–
– Акумулаторна бате- рия 4,0 Ah	min	80	140	125
Маса съгласно EPTA-Procedure 01:2014	kg	0,55	0,55	0,55
Клас на защита		☐/II	☐/II	☐/II

Информация за излъчван шум и вибрации

3 600 H78 N..

Стойностите за излъчвания шум са определени съгласно EN 50636-2-91

Оцененото равнище А на генерирания от електроинструмента шум обикновено е:

– Налягане на звука dB(A)	74
– Звукова мощност dB(A)	91
– Неопределеност K dB	= 3,0

Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността К са изчислени съгласно EN 50636-2-91

– Стойност на генерраните вибрации a_h	m/s^2	= 2,0
– Неопределеност K m/s	^2	= 1,0

Монтиране

▶ Внимание: Изключвайте градинския електроинструмент и изваждайте щепсела от контакта, преди да монтирате елементи.

Сглобяване на пръта (вижте фигура В)

Съединете двете части на тревокосачката и ги затегнете, като завъртите съединителното звено (3). Уверете се, че двете части на тревокосачката са монтирани и затегнати правилно.

Монтиране и регулиране на ръкохватката (вижте фигура С)

Монтирайте ръкохватката с помощта на винта (5) и гайка- та (6).

Ръкохватката (4) може да бъде поставена в различни позиции. За да промените позицията й, развийте гайката (6) и преместете ръкохватката до желаната позиция. Отново затегнете гайката (6).

Монтиране на предпазния кожух (вижте фигура D)

Поставете предпазния кожух (7) на режещата глава и го затегнете с включения в окомплектовката винт (9).

Включване

▶ Внимание: Изключвайте градинския електроинструмент и изваждайте акумулаторната батерия, преди да извършвате настройки или да го почиствате.
▶ След изключване на тревокосачката нишката продължава да се върти по инерция още няколко секунди. Преди повторно да включите тревокосачката, изчакайте електродвигателят/режещата нишка да спрат напълно.
▶ Не включвайте електроинструмента непосредственно след като сте го изключили.
▶ Препоръчва се ползването на утвърдени от Бош режещи елементи. При други режещи елементи резултатът от косенето може да е различен.

Зареждане на акумулаторната батерия

Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0 °C и 35 °C. Така се увеличава дълготрайността й.

Упътване: Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.

Литиево-йонната акумулаторна батерия може да бъде зареждана във всеки момент, без това да намалява дълготрайността ј. Прекъсване на зареждането не щ вреди.

Литиево-йонната батерия се предпазва от дълбоко разреждане от системата „Electronic Cell Protection (ECP)“. При изтощена акумулаторна батерия електроинструментът се изключва с помощта на предпазен прекъсвач: Градинският електроинструмент спира и не може да бъде включен.

След автоматично изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Може да повредите акумулаторната батерия.

Спазвайте указанията за изхвърляне на акумулаторните батерии.

Поставяне/изваждане на акумулаторната батерия (вижте фигура Е)

Упътване: Ако се използват неподходящи акумулаторни батерии, това може да предизвика неправилно функциониране или повреждане на машината.

Поставете заредената акумулаторна батерия (10). Уверете се, че акумулаторната батерия е влязла добре.

За изваждане на акумулаторната батерия (10) от машината натиснете бутона за освобождаване на акумулаторната батерия и я издърпайте.

Зареждане

Процесът на зареждане започва веднага след като щепсельт на зарядното устройство бъде включен в контакта и акумулаторната батерия (10) бъде поставена в зарядното устройство (11).

Благодарение на интелигентния процес на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение.

Така животът на акумулаторната батерия се удължава, а при съхраняване върху зарядното устройство тя е винаги напълно заредена.

Значение на индикаторите на зарядното устройство (AL 3620 CV/AL 3640 CV/AL 36V-20)

Бързо зареждане

Процесът на бързо зареждане се сигнализира чрез мигане на зеления светодиод на акумулаторната батерия.

Светлинен индикатор на акумулаторната батерия: По време на процеса на зареждане трите зелени светодиода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъснато, акумулаторната батерия е заредена. Прибл. 5 минути след като акумулаторната батерия се зареди напълно трите зелени светодиода угасват.

Упътване: Режимът на бързо зареждане се включва само ако температурата на акумулаторната батерия е в допустимия диапазон, вижте раздела Технически данни.

Акумулаторната батерия заредена

Непрекъснато светещ зелен светодиод за зареждане на акумулаторната батерия по- казва, че тя е напълно заредена.

В допълнение в продължение на прибл. 2 секунди се чува звуков сигнал, който указва пълното зареждане на акуму- латорната батерия.

Веднага след това акумулаторната батерия може да бъде извадена, за да бъде ползвана.

Непрекъснато светене на светодиода, когато няма поставена акумулаторна батерия, показва, че щепсельт е включен в захранващата мрежа и зарядното устройство е готово за работа.

Температурата на акумулаторната батерия е под 0°C или над 45°C

Непрекъснатото светене на червения светодиод показва, че температурата на акумулаторната батерия е извън допустимия диа-

пазон за зареждане, вижте раздел Технически данни. Когато температурата достигне допустимия интервал за зареждане, зарядното устройство се включва автоматично в режим за бързо зареждане.

Ако температурата на акумулаторната батерия е извън допустимия интервал, при поставяне в зарядното устройство светва червеният светодиод на акумулаторната батерия.

Не е възможно зареждане

Други проблеми при зареждане се указват чрез мигане на червения светодиод.

Процесът на зареждане не може да започне и зареждането на акумулаторната батерия є невъзможно (вижте Отстраняване на дефекти).

Указания за зареждане

При непрекъснато зареждане, респ. при неколкократно последователно зареждане на акумулаторни батерии без прекъсване зарядното устройство може да се нагрее. Това е нормално и не указва за наличието на технически дефект на зарядното устройство.

Съществено съкратено време за работа след пълно зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Спазвайте указанията за бракуване.

Охлаждане на акумулаторната батерия (Active Air Cooling – Активно въздушно охлаждане)

Вграденото в зарядното устройство електронно управление на вентилатора следи температурата на поставената акумулаторната батерия. Ако температурата на акумулаторната батерия е над 30 °C, акумулаторната батерия се охлажда до оптималната температура за зареждане с помощта на вентилатор. Работецият вентилатор създава шум от въздушната струя.

Ако вентилаторът не работи, температурата на акумулаторната батерия е в оптималния диапазон или вентилаторът е повреден. В последния случай времето за зареждане на акумулаторната батерия се удължава.

Обслужване

Включване и изключване (вижте фигура F)

За включване първо натиснете деблокиращия бутон (1). След това натиснете и задръжте пусковия прекъсвач (2).

За изключване отпуснете пусковия прекъсвач (2).

Косене на трева/косене в близост до ръбове

Натиснете бутона (12). Завъртете долната част на тревокосачката на 180°, за да позиционирате режещата глава за косене на площ или косене в близост до ръб. Отпуснете бутона (12), механизмът за въртене се захваща с прещракване.

Косене на площ

Премествайте тревокосачката наляво и надясно и внимавайте да я държите на безопасно разстояние от тялото си. Ако тревата е по-висока, я режете на стъпки. (вижте фигура G)

Косене в близост до ръб

Водете тревокосачката по продължение на ръба на тревната площ. Избягвайте контакта с твърди повърхности или стени, за да предотвратите бързото изхабяване на режещата нишка. (вижте фигура Н)

Косене около дървета и храсти

За по-добро водене използвайте предпазната скоба за дървета (8). Режете внимателно около дървета и храсти, за да не ги допрете с режещата нишка. Ако бъде повредена кората на растенията, е възможно те да умрат.

Демонтиране на шпулата, навиване на нишка и монтиране на шпулата (вижте фигури I до L)

▶ Преди смяна на шпулата изваждайте акумулаторната батерия.

Натиснете двете клапи на капака на шпулата и извадете капака на шпулата (13). След това извадете празната шпула (14).

Отрежете прибл. 6,0 m от ролката с резервна нишка. Поставете нишката в средата, така че да имате нишка 2 x 3 m. Фиксирайте нишката в средата в гнездото и навийте нишката в двете камери плътно и равномерно.

Вкарайте двата края на нишката през отворите (15) в режещата глава и отново поставете шпулата в режещата глава. Захванете шпулата, като поставите капака (13).

Подаване на нишка (вижте фигура М)

Полуавтоматично подаване на нишка

Тревокосачката е съоръжена със система за полуавтоматично подаване на нишката. При всяко натискане на пусковия прекъсвач (2) системата подава 10 mm нишка.

Ръчно подаване на нишка

Натиснете бутона (16), и издърпайте нишката до желана- та дължина.

Отстраняване на дефекти

Тревокосачка/тревокосачка за косене в ъгли

Симптом Възможна причина Отстраняване
Електродвигателят не се включва	Акумулаторната батерия е разредена Заредете акумулаторната батерия
	Акумулаторната батерия е твърде студена/го-реща	Оставете акумулаторната батерия да се затопли/охлади
Градинският електро-инструмент работи с прекъсвания	Пусковият прекъсвач е повреден Обърнете се към оторизиран сервиз на Бош
	Вътрешен електрически дефект на градинския електроинструмент	Обърнете се към оторизиран сервиз на Бош
Градинският електро-инструмент е прето-варен	Тревата е твърде висока Косете на стъпки
Градинският електро-инструмент не реже	Режещата нишка е твърде къса/счупена Подайте ръчно режеща нишка
	Шпулата е празна Сменете шпулата
Няма подаване на нишка	Нишката е усукана в шпулата Проверете шпулата и при необходимост намотайте нишката наново
	Шпулата е празна Навийте нишка на шпулата
Режещата нишка се издърпва обратно в шпулата	Режещата нишка е твърде къса/счупена Извадете шпулата и отново вкарайте режещатанишка (вижте фигури J - L)
Нишката се чупи чес-то	Нишката е усукана в шпулата Извадете шпулата и отново вкарайте режещатанишка (вижте фигури J - L)
	Неправилно ползване на тревокосачката Режете само с върха на нишката; избягвайте докосването на камъни, стени и други твърди предмети. Подавайте нишка своевременно, за да ползвате пълния диаметър на рязане.
Силни вибрации Режещата нишка е счупена	Подайте нишка ръчно (вижте фигура M)
	Режещата система е повредена	Обърнете се към оторизиран сервиз на Бош
	Захваната е трева между корпуса на шпулата и бутона за подаване на нишка	Демонтирайте капака на шпулата и премахнете захванатата трева
	Попаднала е трева в отвора за подаване на нишка	Премахнете тревата от отвора за подаване на нишката

Симптоми Възможна причина Отстраняване
Червеният светодиод мига	Акумулаторната батерия не е поставена (правилно)	Поставете правилно акумулаторна батерия на зарядното устройство
Не е възможно зареждане	Контактите на акумулаторната батерия са за- мърсени	Почистете контактите на акумулаторната бате- рия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акуму- латорната батерия
	Акумулаторната батерия е повредена Заменете акумулаторната батерия
Индикаторите за за- реждане не светят	Щепсельт на зарядното устройство не е вкаран в контакта (правилно)	Вкарайте (докрай) щепсела в контакта
	Контактът, захранващият кабел или зарядното устройство са дефектни	Проверете захранващото напрежение, ако е необходимо занесете зарядното устройство за проверка в оторизиран сервис за електроинст- рументи на Бош

Техническо обслужване и сервис

Поддържане, почистване и съхраняване

▶ При извършване на каквито и да е дейности по градинския електроинструмент (напр. поддържане, смяна на инструмента и др.п.), при транспортиране и при прибране за съхраняване изваждайте акумулаторната батерия от градинския електроинструмент. При натискане по невнимание на пусковия прекъсвач съществува опасност от нараняване.
▶ За да работите качествено и сигурно, поддържайте градинския електроинструмент чист.

Не поставяйте върху градинския електроинструмент други предмети.

За да работите качествено и сигурно, поддържайте градинския електроинструмент и вентилационните отвори чисти.

Не пръскайте с вода градинския електроинструмент.

Не потапяйте градинския електроинструмент във вода.

Съхранявайте градинския електроинструмент на сигурно, сухо и недостъпно за деца място.

Не поставяйте върху градинския електроинструмент други предмети.

За да бъде гарантирано безопасно работно състояние на градинския инструмент, се уверявайте, че всички гайки, щифтове и винтове са затегнати.

Проверете градинския електроинструмент и за по-голяма сигурност заменете износени или повредени детайли.

Уверявайте се, че резервните части, които поставяте, са произведени от Бош.

Грижа за акумулаторната батерия

За да си осигурите оптимално ползване на акумулаторна- та батерия, спазвайте следните указания:

– Предпазвайте акумулаторната батерия от влажност и вода.
– Съхранявайте градинския електроинструмент само в температурния диапазон от –20 °C до 50 °C. Напр. не

оставяйте градинския електроинструмент през лятото в кола.

– Съхранявайте акумулаторната батерия извън градинския електроинструмент.
– Не оставяйте акумулаторната батерия в градинския електроинструмент на пряка слънчева светлина.
– Оптималната температура за съхраняване на акумулаторната батерия е 5 °C.
– Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Съществено съкратено време за работа след пълно за- реждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.bosch-

pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

Включените в окомплектовката литиево-йонни акумулу-тарони батерии са в обхвата на изискванията на норма-тивните документи, касаещи продукти с повишена опас-ност. Акумулаторните батерии могат да бъдат транспорти-рани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписания.

Бракуване

Градинският електроинструмент, акумула- торните батерии и допълнителните приспо- собления трябва да бъдат предавани за опол- зотворяване на съдържащите се в тях суро- вини.

Не изхвърляйте градински електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/EO акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.

Акумулаторни или обикновени батерии:

Литиево-йонни:

Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 310).

Македонски

(13) Капак за макара

(14) Makapa

Измереното А ниво на бучава изнесува обично:
