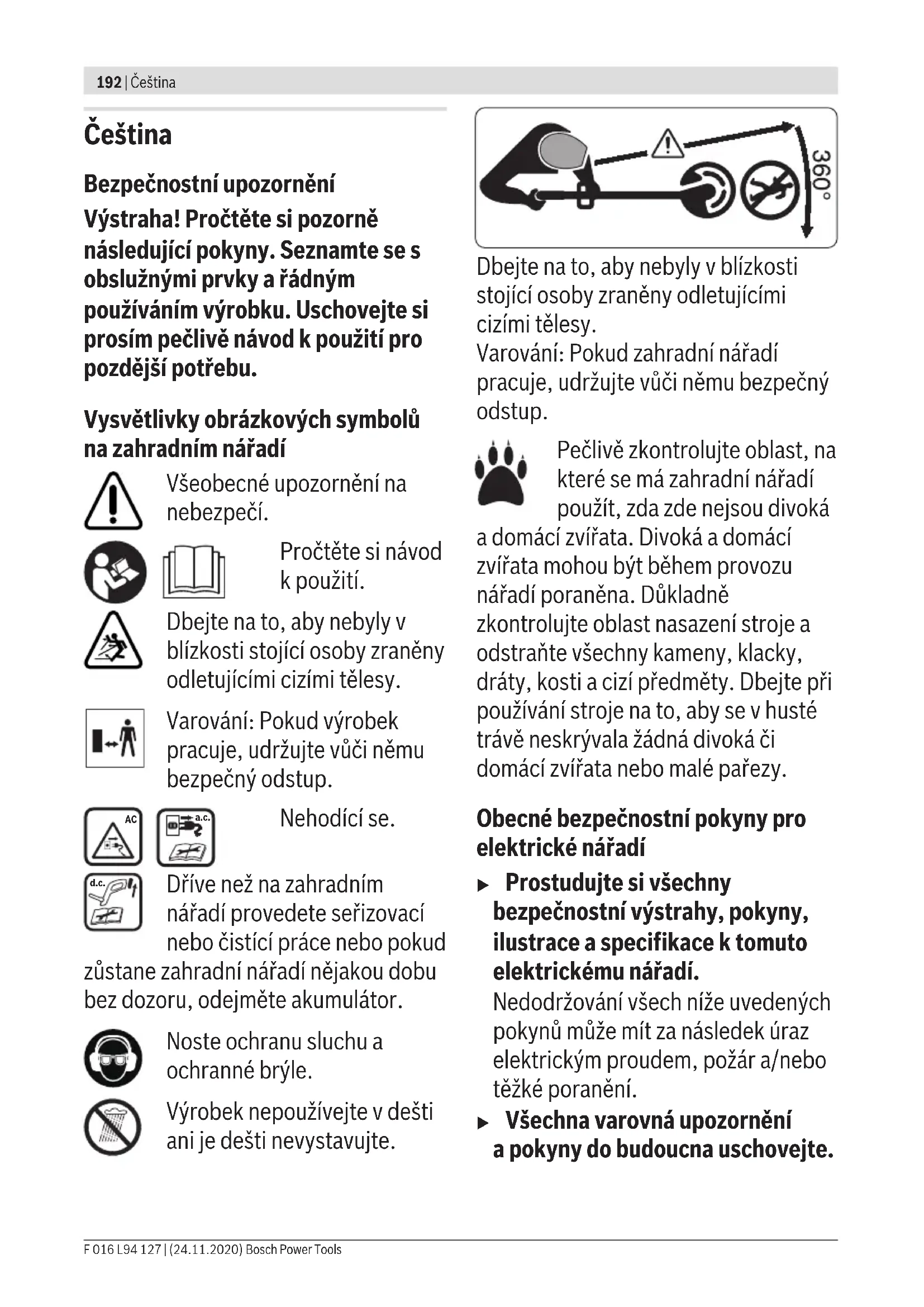

NÁVOD K OBSLUZE Advanced Grass Cut 36 Li BOSCH
cs Původní návod k používání
Čeština.... Stránka 192
Bezpečnostní upozornění Výstraha! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním výrobku. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.
Vysvětlivky obrázkových symbolů na zahradním nářadí
Všeobecné upozornění na nebezpečí.
Pročtěte si návod k použití.
Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.
Varování: Pokud výrobek pracuje, udržujte vůči němu bezpečný odstup.
Nehodící se.
Dříve než na zahradním nářadí provedete seřizovací nebo čistící práce nebo pokud zůstane zahradní nářadí nějakou dobu bez dozoru, odejměte akumulátor.
Noste ochranu sluchu a ochranné brýle.
Výrobek nepoužívejte v dešti ani je dešti nevystavujte.


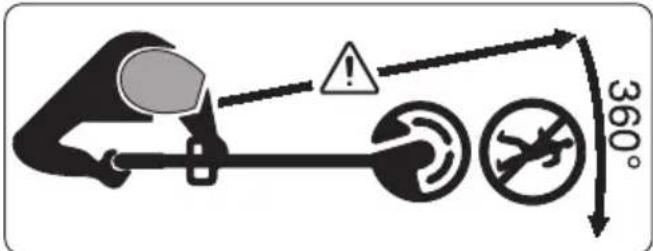

360°Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.
Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup.
Pečlivě zkontrolujte oblast, na které se má zahradní nářadí použít, zda zde nejsou divoká
a domácí zvířata. Divoká a domácí zvířata mohou být během provozu nářadí poraněna. Důkladně zkontrolujte oblast nasazení stroje a odstraňte všechny kameny, klacky, dráty, kosti a cizí předměty. Dbejte při používání stroje na to, aby se v husté trávě neskrývala žádná divoká či domácí zvířata nebo malé pařezy.
Obecné bezpečnostní pokyny pro elektrické nářadí
▶ Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
▶ Všechna varovná upozornění a pokyny do budoucna uschovejte.
▶ V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky
a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu.
Nepoužívejte jej k nošení elektrického nářadí nebo
k vytažení zástrčky ze zásuvky.
Udržujte kabel v bezpečné
vzdálenosti od tepla, oleje, ostrých
hran nebo pohyblivých dílů.
Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně.
Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.
Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
▶ Používejte ochranné osobní pomůcky. Noste ochranné brýle.
Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
▶ Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
▶ Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy
a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
▶ Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí.
S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
▶ Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní
opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny.
Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést.
▶ Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
▶ Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti
a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Odstraňte akumulátor:
– pokud bude stroj obsluhou opuštěn
– před odstraněním zablokování
– před kontrolou, čištěním nebo pracemi na stroji
– po nárazu cizího tělesa na stroj zkontrolujte poškození
– pokud stroj začne náhle vibrovat, okamžitě zkontrolujte
- Akumulátory nabíjejte pouze v nabíječkách, jež jsou doporučeny výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, bude-li používána s jinými akumulátory.
▶ Do zařízení používejte pouze k tomu určené akumulátory.
Používání jiných akumulátorů může vést ke zraněním a nebezpečí požáru.
▶ Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném používání může z akumulátoru vytéct kapalina.
Zabraňte kontaktu s touto kapalinou. Při náhodném kontaktu opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte navíc lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
▶ Nepoužívejte žádný poškozený nebo upravený akumulátor.
Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch nebo poranění.
▶ Nevystavujte akumulátor ohni nebo nadměrným teplotám. Oheň nebo teploty nad 130°C mohou vyvolat výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte akumulátor nebo akumulátorové nářadí mimo teplotní rozsah uvedený v návodu k obsluze.
Nesprávné nabíjení nebo nabíjení při teplotách mimo přípustný rozsah teploty může zničit akumulátor a zvýšit riziko požáru.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
- Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní upozornění pro zahradní nářadí
Obsluha
▶ Obsluhující osoba smí výrobek používat jen v souladu s určením. Zohledněte místní dané skutečnosti. Při práci dávejte pozor na ostatní osoby, zvláště děti.
Nikdy nedovolte výrobek používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a / nebo nedostatečnými vědomostmi a / nebo osobám neseznámeným s těmito pokyny. Národní předpisy možná vymezují věk obsluhy.
▶ Děti by měly být pod dohledem, aby bylo zajištěno, že si s výrobkem nehrají.
Použití
Zahradní nářadí držte při práci pevně oběma rukama a dbejte na bezpečný postoj. Zahradní nářadí se oběma rukama vede bezpečněji.
▶ Než zahradní nářadí odložíte, vyčkejte, až se zcela dostane do stavu klidu.
Nikdy neprovozujte zahradní nářadí s vadnou ochrannou kapotou nebo vadnými kryty či bez bezpečnostního
zařízení. Dbejte na to, aby tyto byly správně namontované. Nikdy nepoužívejte zahradní nářadí neúplné nebo s neoprávněnou změnou.
▶ Nikdy neprovozujte nářadí, pokud je kabel poškozený nebo opotřebovaný.
▶ Nikdy nenahrazujte nekovové žací prvky kovovými.
▶ Nikdy zahradní nářadí sami neopravujte, ledaže pro to máte kvalifikaci.
Jiné osoby a zvířata by měly při používání zahradního nářadí setrvat ve vhodné vzdálenosti. Obsluha je v pracovní oblasti zodpovědná vůči třetím osobám.
▶ Než žací hlavu uchopíte, vyčkejte až se dostane zcela do stavu klidu. Žací hlava po vypnutí motoru ještě dále rotuje a může způsobit zranění.
Pracujte pouze za denního světla nebo dobrého umělého osvětlení.
▶ Při špatných povětrnostních podmínkách, zejména při zvedající se bouřce, se sekačkou nepracujte.
▶ Používáte-li sekačku v mokré trávě, pak to může negativně ovlivnit pracovní výkon sekačky.
▶ Pro přepravu zahradní nářadí vypněte a odstraňte akumulátor.
Při práci se sekačkou vždy dbejte na bezpečný pracovní postoj. Udržujte své ruce a nohy v bezpečné vzdálenosti od rotujících částí.
▶ Udržujte při práci rovnováhu, abyste se vyhnuli upadnutí.
▶ Pokud zahradní nářadí pokládáte na zem, dbejte na to, abyste přes něj neklopýtli.
▶ Před výměnou cívky odstraňte akumulátor.
▶ Sekačku pravidelně kontrolujte a pravidelně provádějte údržbu.
▶ Pokud výrobek čistíte nebo měníte žací strunu, vždy noste ochranné rukavice.
▶ Pozor na zranění od břitu, který slouží pro odstřižení žací struny. Dříve, než sekačku po doplnění struny zapnete, dejte ji vždy do vodorovné pracovní polohy.
Zahradní nářadí vypněte a odstraňte akumulátor:
– vždy, když ponecháte zahradní nářadí nějakou dobu bez dozoru
- před výměnou cívky
– před čištěním nebo pokud se na sekačce bude pracovat
- před uskladněním sekačky
▶ Výrobek uskladňujte na suchém a uzavřeném místě mimo dosah dětí. Na výrobek nedávejte žádné další předměty.
▶ Nepoužívejte zahradní nářadí jako berlu.
Upozornění pro optimální zacházení s akumulátorem
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením,
před ohněm, vodou a vlhkostí.
Existuje nebezpečí výbuchu.
▶ Při poškození a nesprávném používání akumulátoru mohou unikat výpary. Prostor větrejte a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru.
Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor nezkratujte. Existuje nebezpečí výbuchu.
▶ Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Bezpečnostní upozornění pro nabíječky
Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování
bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.
Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.
Nikdy nedovolte nabíječku používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy mohou vymezovat věk obsluhy.
▶ Dohlížejte na děti. Tak bude zajištěno, že si děti nebudou s nabíječkou hrát.
Nabíjejte pouze lithium-ionotové akumulátory Bosch s kapacitou od 1,3 Ah (od 10 akumulátorových článků). Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte žádné nedobíjecí akumulátory. Jinak existuje nebezpečí požáru a výbuchu.
Chraňte nabíječku před deštěm a vlhkem. Vniknutí
vody do nabíječky zvyšuje riziko zásahu elektrickým proudem.
Nabíječka se musí udržovat v čistotě. Při znečištění hrozí nebezpečí zásahu elektrickým proudem.
▶ Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte poškození, nabíječku nepoužívejte. Neotevírejte sami nabíječku a nechte ji opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů.
Poškozené nabíječky, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem.
Nabíječku nepoužívejte na snadno hořlavém podkladu (např. papíru, textiliích), resp. v hořlavém prostředí. Protože se nabíječka při provozu zahřívá, hrozí nebezpečí požáru.
▶ Nezakrývejte větrací otvory nabíječky. Nabíječka se jinak může přehřát a nebude řádně fungovat.
▶ Pro zvýšenou elektrickou bezpečnost se doporučuje použití proudového chrániče s max. vybavovacím proudem 30 mA. Před použitím vždy zkontrolujte Váš proudový chránič Fl.
Symboly
Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže výrobek lépe a bezpečněji používat.
Symbol Význam
Noste ochranné rukavice
Směr pohybu
Symbol Význam
 | Směr reakce |
 | Hmotnost |
| [10948] | Zapnutí |
| [2388] | Vypnutí |
 | Dovolené počínání |
 | Zakázané počínání |
| CLICK! | Slyšitelný zvuk |
| [1448] | Příslušenství/náhradní díly |
Určené použití
Zahradní nářadí je určeno pro domácí použití, pro sečení trávy, plevele a kopřiv. Bylo vyvinuto pro sečení trávy, která roste na svazích, pod překážkami a na okrajích trávníku, jež nelze obsáhnout klasickou travní sekačkou. Zahradní nářadí není dimenzované pro používání jako motorová kosa.
Zahradní nářadí není zamýšleno pro komerční a průmyslové použití.
Obsah dodávky (viz obrázek A)
Zahradní nářadí vyjměte opatrně z obalu a zkontrolujte, zda jsou následující díly kompletní:
- Sekačka na trávu
- Rukojeť
- Ochranný kryt
- Návod k provozu
Pokud díly chybí nebo jsou poškozeny, obratte se prosím na svého obchodníka.
** specifické podle země
Zobrazené komponenty (viz obrázek A)
Číslování zobrazených komponent se vztahuje na vyobrazení výrobku na grafických stranách.
(1) Blokování zapnutí spínače
(2) Spínač
(3) Spojovací díl
(4) Nastavitelná rukojeť
(5) Šroub pro montáž rukojeti
(6) Matice pro montáž rukojeti
(7) Ochranný kryt
(8) Ochranný třmen
(9) Šroub pro montáž ochranného krytu
(10) Akumulátor ^a)
(11) Nabíječka ^a)
(12) Tlačítko sečení trávy/sečení okrajů
(13) Kryt cívky
(14) Cívka
(15) Otvor pro vyvedení struny
(16) Knoflík pro doplnění struny
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technická data
| Sekačka na trávu/sekačka na okraje trávníku | AdvancedGrassCut 36 | |
| Objednací číslo | 3 600 H78 N.. | |
| Jmenovité napětí V 36 | ||
| Otáčky naprázdno min | -1 | 7500 - 8300 |
| Nastavitelná rukojeť ● | ||
| Průměr struny mm 1,6 | ||
| Průměr žacího kruhu cm 30 | ||
| Kapacita strunové cívky m 4,0 | ||
| Hmotnost podle EPTA-Procedure 01:2014 ^A) | ||
| – bez akumulátoru kg 2,9 | ||
| – s akumulátorem kg 4,1 | ||
| Sériové číslo viz typový štítek na zahradním nářadí | ||
| Doporučená teplota prostředí při nabíjení | °C +10... +35 | |
| Dovolená teplota okolí při provozu ^B) a při skladování | °C -20... +50 | |
| Typ akumulátoru GBA 36V... | 1,3 Ah, 2,0 Ah, 2,5 Ah, 2,6 Ah, 4,0 Ah | |
A) V závislosti na použitém akumulátoru
B) Omezený výkon při teplotách <0 °C
| Nabíječka AL 3620 CV | AL 3640 CV | AL 36V-20 | ||
| Nabíjecí proud | A | 2,0 | 4,0 | 2,0 |
| Doba nabíjení (vybitý akumulátor) | ||||
| - Akumulátor se 1,3 Ah | min | 55 | 45 | - |
| - Akumulátor se 2,0 Ah | min | 70 | 45 | 65 |
| - Akumulátor se 2,6 Ah | min | 65 | 95 | - |
| - Akumulátor se 4,0 Ah | min | 80 | 140 | 125 |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 | 0,55 |
| Třída ochrany | ☐/II | ☐/II | ☐/II | |
Informace o hluku a vibracích
3 600 H78 N..
Hodnoty emise hluku zjištěny podle EN 50636-2-91
Hodnocená hladina hluku A stroje činí typicky:
– Hladina akustického tlaku dB(A) 74
| 3 600 H78 N.. | |
| – Hladina akustického výkonu dB(A) | 91 |
| – Nepřesnost K dB | = 3,0 |
| Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K zjištěny podle EN 50636-2-91 | |
| – Hodnota emise vibrací ah m/s^2 | = 2,0 |
| – Nepřesnost K m/s ^2 | = 1,0 |
Montáž
▶ Pozor: Než provedete montážní práce, zahradní nářadí vypněte a vytáhněte síťovou zástrčku ze zásuvky.
Sestavení násady (viz obrázek B)
Spojte obě části sekačky v jedné přímce dohromady a zajistěte je otočením spojovacího dílu (3). Zajistěte, aby byly obě části sekačky řádně smontované a zaaretované.
Montáž a nastavení rukojeti (viz obrázek C)
Rukojeť namontujte pomocí šroubu (5) a matice (6). Rukojeť (4) lze namontovat v rozličných polohách. Pro změnu nastavení povolte matici (6) a pohněte rukojetí do požadované polohy. Matici (6) opět pevně utáhněte.
Montáž ochranného krytu (viz obrázek D)
Nasad'te ochranný kryt (7) na hlavu sekačky a upevněte jej pomocí dodaného šroubu (9).
Uvedení do provozu
▶ Pozor: Než budou provedeny seřizovací a čisticí práce, zahradní nářadí vypněte a odstraňte akumulátor.
▶ Po vypnutí sekačky struna ještě několik sekund dobíhá. Než sekačku znovu zapnete, počkejte až je motor/struna v klidu.
▶ Vícekrát krátce po sobě nevypínejte a opět nezapínejte.
Je doporučeno používat firmou Bosch schválené žací prvky. U jiných žacích prvků se může výsledek sečení odchylovat.
Nabíjení akumulátoru
Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0 °C a 35 °C. Tím se dosáhne vysoké životnosti akumulátoru.
Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.
Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení akumulátoru neškodí. Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru se výrobek pomocí ochranného obvodu vypne: Zahradní nářadí už dále nepracuje.
Po automatickém vypnutí výrobku už dále netlačte na spínač. Akumulátor se může poškodit.
Řid'te se pokyny pro likvidaci akumulátoru.
Vložení/odejmutí akumulátoru (viz obrázek E)
Upozornění: Používání nevhodných akumulátorů může vést k chybným funkcím nebo k poškození stroje.
Vložte nabitý akumulátor (10). Zajistěte, aby byl akumulátor zcela vložený.
Pro odejmutí akumulátoru (10) z nářadí stiskněte odjišťovací tlačítko akumulátoru a akumulátor vytáhněte ven.
Proces nabíjení
Proces nabíjení začíná, jakmile se síťová zástrčka nabíječky zastrčí do zásuvky a akumulátor (10) vloží do nabíječky (11).
Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru zvolí optimální nabíjecí proud.
Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý.
Význam indikačních prvků na nabíječce (AL 3620 CV/AL 3640 CV/AL 36V-20)
Proces rychlonabíjení
Proces rychlonabíjení je signalizován blikáním zeleného ukazatele nabíjení akumulátoru.
Indikační prvek na akumulátoru: Během procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené LED kontrolky svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.
Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data“.
Trvalé světlo zeleného LED ukazatele signalizuje, že akumulátor je zcela nabitý.
Navíc se ozve na dobu ca. 2 sekund signální tón, který akusticky signalizuje plné nabití akumulátoru.
Akumulátor lze následně odejmout k okamžitému použití.
Bez nastrčeného akumulátoru signalizuje trvalé světlo LED ukazatele, že siťová zástrčka je zasunuta do zásuvky a nabíječka je připravena k provozu.
Teplota akumulátoru pod 0°C nebo přes 45°C
Trvalé světlo červeného LED ukazatele signalizuje, že teplota akumulátoru je vně přípustného rozsahu teploty nabíjení, viz
odstavec „Technická data“. Jakmile se dosáhne přípustného rozsahu teploty, přepne se nabíječka automaticky na rychlonabíjení.
Leží-li teplota akumulátoru vně přípustného rozsahu teploty nabíjení, svítí při nasazení do nabíječky červená LED akumulátoru.
Nabíjecí proces není možný
Existuje-li jiné narušení procesu nabíjení, pak je to signalizováno blikáním červeného LED ukazatele.
Proces nabíjení nelze nastartovat a nabíjení akumulátoru není možné (viz „Hledání závad“).
Upozornění k nabíjení
Při nepřetržitých popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát. To však není znepokojující a nepoukazuje to na technickou závadu nabíječky.
Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.
Dbejte upozornění k zpracování odpadu.
Chlazení akumulátoru (Active Air Cooling)
Řízení ventilátoru, integrované v nabíječce, sleduje teplotu vloženého akumulátoru. Leží-li teplota akumulátoru nad 30 °C, je akumulátor ventilátorem ochlazován na optimální teplotu nabíjení. Zapnutý ventilátor vytváří ventilační šum. Pokud ventilátor neběží, je teplota akumulátoru v optimálním rozsahu teploty nabíjení nebo je ventilátor vadný. V tom případě se prodlužuje doba nabíjení akumulátoru.
Obsluha
Zapnutí - vypnutí (viz obrázek F)
Pro zapnutí stiskněte nejprve blokování zapnutí (1). Poté stiskněte spínač (2) a podržte ho stisknutý.
Pro vypnutí spínač (2) uvolněte.
Hledání závad
Sekačka na trávu/sekačka na okraje trávníku
Příznak Možná příčina Odstranění
| Motor se nerozeběhne Vybitý akumulátor Nabijte akumulátor | |
| Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit | |
| Zahradní nářadí běží přerušovaně | Vadný spínač Obratte se na zákaznický servis Bosch |
| Vadná vnitřní kabeláž zahradního nářadí Obratte se na zákaznický servis Bosch | |
Sečení trávy/sečení okrajů
Stiskněte tlačítko (12). K napolohování hlavy sekačky pro sečení trávy nebo sečení okrajů otočte spodní díl sekačky o 180°. Uvolněte tlačítko (12), otočný mechanizmus zaskočí.
Sečení trávy
Pohybujte sekačkou doleva a doprava a dbejte během práce na dostatečný odstup vůči tělu. Vyšší trávu sečte stupňovitě. (viz obrázek G)
Sečení okrajů
Ved'te sekačku podél okraje trávníku. Aby se zamezilo rychlému opotřebení struny, vyvarujte se kontaktu s pevnými povrchy nebo zdmi. (viz obrázek H)
Sečení okolo stromů a keřů
Pro lepší ovládání používejte ochranný třmen (8). Okolo stromů a keřů sečte obezřetně, aby se nedostaly do kontaktu se strunou. Rostliny mohou odumírat, pokud se poškodí kůra.
Demontáž cívky, navinutí struny a montáž cívky (viz obrázky I až L)
▶ Před výměnou cívky odstraňte akumulátor.
Stiskněte obě spony krytu cívky a kryt cívky (13) odstraňte. Poté vyjměte prázdnou cívku (14).
Odstřihněte ca. 6,0 m struny z doplňovací cívky. Přeložte strunu uprostřed tak, abyste měli strunu 2 x 3 m. Střed struny upevněte do uchycení struny a strunu naviňte v obou komorách rovnoměrně rozdělenou a napnutou.
Nasuňte oba konce struny skrz otvory (15) v žací hlavě a cívku opět nasadťte na žací hlavu. Cívku zafixujte nasazením krytu cívky (13).
Doplnění struny (viz obrázek M)
Poloautomatické doplnění struny
Sekačka je vybavena poloautomatickým systémem posuvu. Systém při každém stlačení spínače (2) vysune ven 10 mm struny.
Ruční doplnění struny
Stiskněte knoflík (16) a strunu vytáhněte ven na požadovanou délku.
Příznak Možná příčina Odstranění
| Přetížené zahradní nářadí | Příliš vysoká tráva Sečte stupňovitě | |
| Zahradní nářadí neseče | Žací struna příliš krátká/přetržená Žací strunu ručně doplňte | |
| Prázdná strunová cívka Strunovou cívku nahradťe | ||
| Žací struna se nenechá doplnit | Žací struna je v cívce zamotaná Strunovou cívku zkontrolujte a popř. žací strunu znovu naviňte | |
| Prázdná strunová cívka Strunovou cívku doplňte | ||
| Žací struna je zatažená zpátky do cívky | Žací struna příliš krátká/přetržená Cívku odstraňte a žací strunu znovu zavedťe (viz obrázky J - L) | |
| Žací struna se často trhá | Žací struna je v cívce zamotaná Cívku odstraňte a žací strunu znovu naviňte (viz obrázky J - L) | |
| Nesprávné zacházení se sekačkou Sečte pouze hrotem žací struny; vyhněte se dotyku s kameny, stěnami a jinými pevnými předměty. Žací strunu pravidelně doplňujte, aby se využíval celý průměr žacího kruhu. | ||
| Silné vibrate Přetržená | žací struna | Žací strunu vytáhněte ven pomocí ručního posuvu (viz obrázek M) |
| Poškozený žací systém | ||
| Mezi tělesem cívky a knoflíkem pro doplnění struny je tráva | Obraťte se na zákaznický servis Bosch | |
| Demontujte kryt cívky a odstraňte trávu | ||
| V otvoru pro vyvedení struny je tráva | Odstraňte trávu z otvoru pro vyvedení struny | |
Akumulátor a nabíječka
| Příznaky Možná příčina Odstranění | ||
| Bliká červený ukazatel nabíjení akumulátoruNabíjecí proces není možný | Akumulátor není (správně) nasazený Nasad’te akumulátor správně do nabíječky | |
| Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např. | ||
| několikerým zasunutím a vytažením akumulátoru, popř. akumulátor nahrad’te | ||
| Vadný akumulátor Akumulátor nahrad’te | ||
| Ukazatelé nabíjení akumulátoru nesvítí | Síťová zástrčka nabíječky není (správně) zastrčena | Síťovou zástrčku (zcela) zastrčte do zásuvky |
| Zásuvka, síťový kabel nebo nabíječka mají závadu | Zkontrolujte síťové napětí, nabíječku příp. nechte zkontrolovat autorizovaným servisním střediskem pro elektronářadí Bosch | |
Údržba a servis
Údržba, čištění a skladování
Před všemi pracemi na zahradním nářadí (např. údržba, výměna nástrojů atd.) a též při jeho přepravě a uskladnění odejměte ze zahradního nářadí akumulátor. Při neúmyslném stlačení spínače existuje nebezpečí zranění.
▶ Udržujte výrobek čistý, abyste mohli dobře a bezpečně pracovat.
Neodkládejte na zahradní nářadí jiné předměty.
Udržujte výrobek a větrací otvory čisté, abyste mohli dobře a bezpečně pracovat.
Nikdy nekropte výrobek vodou.
Nikdy neponořujte výrobek pod vodu.
Skladujte výrobek na bezpečném místě, v suchu a mimo dosah dětí.
Neodkládejte na výrobek žádné další předměty.
Zajistěte pevné usazení všech matic, čepů a šroubů, tím je umožněna bezpečná práce s výrobkem.
Výrobek kontrolujte a opotřebované nebo poškozené díly pro jistotu nahrad'te.
Zajistěte, aby vyměněné díly pocházely od firmy Bosch.
Péče o akumulátor
Pro zaručení optimálního používání akumulátoru dbejte následujících upozornění a opatření:
– Chraňte akumulátor před vlhkostí a vodou.
– Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od –20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě.
- Akumulátor uskladněte odděleně a nikoli v nabíječce.
– Při přímém slunečním záření nenechávejte akumulátor v zahradním nářadí.
- Optimální teplota pro uskladnění akumulátoru činí 5 °C.
– Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com.
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Výrobky, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Výrobky a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU musejí být neupotřebitelné výrobky a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie odděleně shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 204).
Slovenčina
Bezpečnostné pokyny
Bezpečnost' na pracovisku
Bezpečnost' – elektrina
▶ Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté.
Starostlivé používanie elektrického náradia
Bezpečnostné pokyny pre nabíjačky
▶ Dávajte pozor na deti. Zabezpečí sa tým, že sa deti nebudú s nabíjačkou hrat.
nutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.
- Strunová kosačka
- Rukovät
- Ochranný kryt
- Návod na používanie
Číslovanie jednotlivých vyobrazených komponentov sa vztahuje na zobrazenie produktu na grafických stranách toh- to Návodu na používanie.
(1) Blokovanie zapínania pre vypínač
(2) Vypínač
(3) Spojovací prvok
(4) nastavitelná rukovat'
Vyhodnotená hodnota hladiny hluku A tohto náradia je typicky:
| – Hladina akustického tlaku dB(A) | 74 | |
| – Hladina akustického výkonu dB(A) | 91 | |
| – Nepresnost' merania K dB | = 3,0 | |
| Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnost' merania K zistované podl’a normy EN 50636-2-91 | ||
| – Hodnota emisie vibrácií ah _h | m/s ^2 | = 2,0 |
| – Nepresnost' merania K m/s | ^2 | = 1,0 |
Montáž
Rukovat (4) možno nastavit do rozličných polôh. Ak chcete nastavenie zmenit, uvolnite trochu maticu (6) a presuňte rukovat do želanej polohy. Maticu opät utiahnite (6).
Nabíjací proces začína v okamihu, ked' sa zástrčka nabíjačky zasunie do zásuvky a ked' sa akumulátor (10) vloží do nabíjačky (11).
Akumulátor sa potom dá ihned' vybrat' na okamžité používanie.
Nabíjanie nie je možné
Strunová kosačka na trávnik/strunová kosačka na okraje trávnika
Údržba, čistenie a skladovanie
Neponárajte tento produkt nikdy do vody.
Skladujte produkt na bezpečnom a suchom mieste tak, aby bolo mimo dosahu detí.
