MANUAL DE UTILIZARE Advanced Grass Cut 36 Li BOSCH

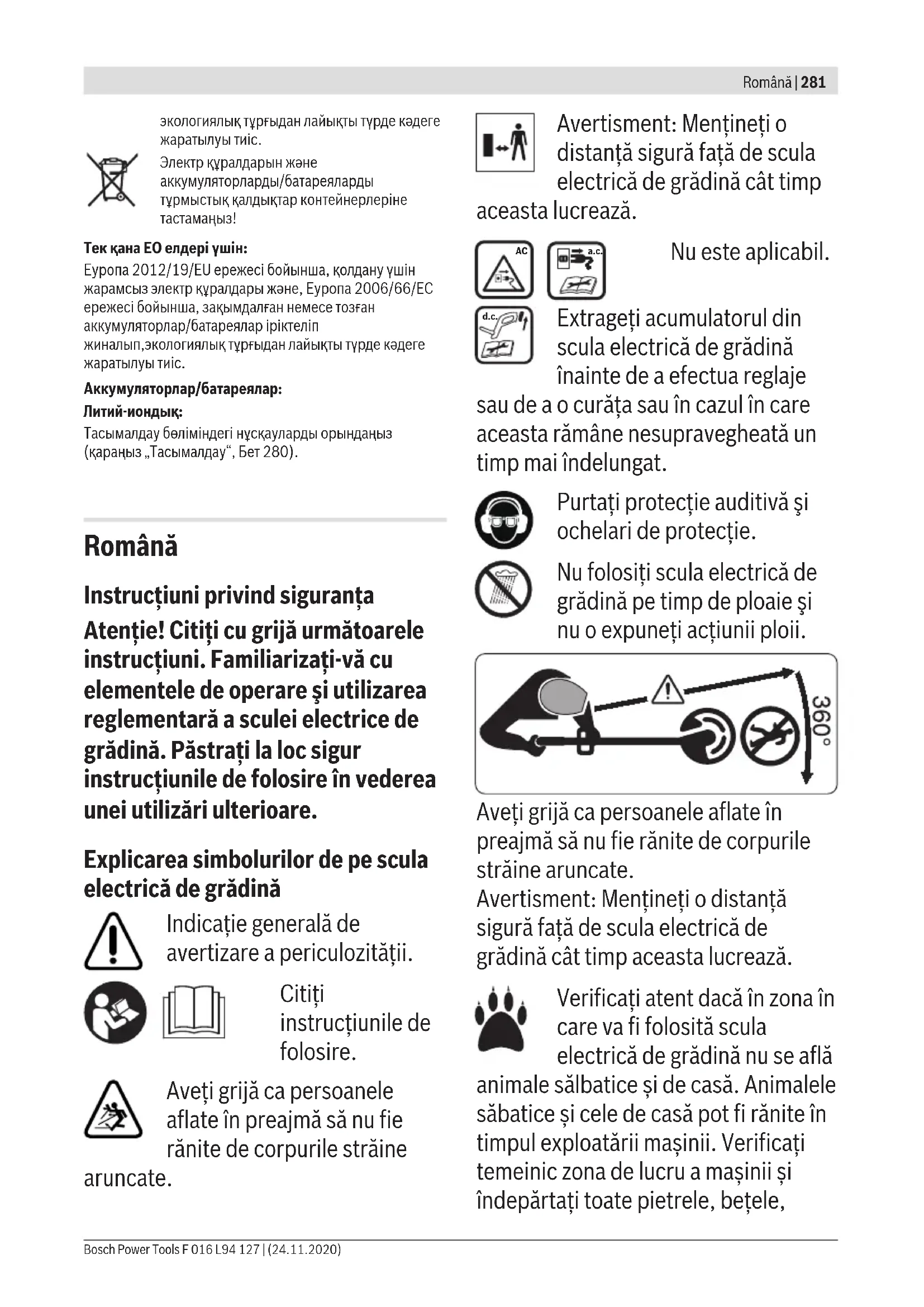

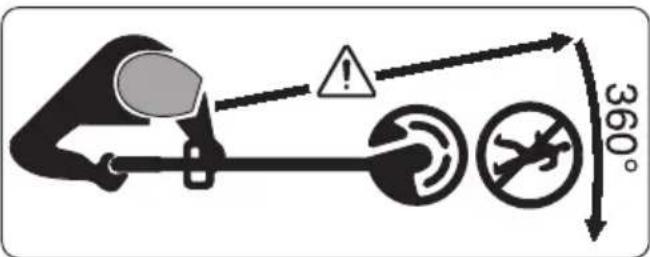

a.c. Nu este aplicabil. d.c. Extrageţi acumulatorul din scula electrică de grădină înainte de a efectua reglaje sau de a o curăța sau în cazul în care aceasta rămâne nesupravegheată un timp mai îndelungat. Purtaţi protecţie auditivă şi ochelari de protecţie. Nu folosiţi scula electrică de grădină pe timp de ploaie şi nu o expuneţi acţiunii ploii. Aveţi grijă ca persoanele aflate în preajmă să nu fie rănite de corpurile străine aruncate. Avertisment: Menţineţi o distanţă sigură faţă de scula electrică de grădină cât timp aceasta lucrează. Verificați atent dacă în zona în care va fi folosită scula electrică de grădină nu se află animale sălbatice și de casă. Animalele săbatice și cele de casă pot fi rănite în timpul exploatării mașinii. Verificați temeinic zona de lucru a mașinii și îndepărtați toate pietrele, bețele, Bosch Power Tools F 016 L94 127 | (24.11.2020)282 | Română sârmele, oasele și obiectele străine. În timpul utilizării mașinii aveți grijă ca în iarba deasă să nu se ascundă animale sălbatice, de casă sau mici cioturi de copaci. Instrucţiuni generale de siguranţă pentru scule electrice u Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. u Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. u Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau F 016 L94 127 | (24.11.2020) Bosch Power ToolsRomână | 283 încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod Bosch Power Tools F 016 L94 127 | (24.11.2020)284 | Română corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi F 016 L94 127 | (24.11.2020) Bosch Power ToolsRomână | 285 zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator ÎScoateţi acumulatorul: – atunci când scula electrică este lăsată nesupravegheată de către utilizator – înainte de a îndepărta un blocaj – înaintea verificării, curățării sa efectuării unor intervenții la scula electrică – după coliziunea cu un corp străin, controlați dacă scula electrică nu prezintă deteriorări – controlați imediat scula electrică dacă aceasta începe să vibreze brusc u Încărcaţi acumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip, poate lua foc atunci când este folosit pentru încărcarea altori acumulatori decât cei prevăzuţi pentru acesta. u Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Întrebuinţarea altor acumulatori poate duce la răniri şi pericol de incendiu. u Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. u În cazul unei utilizări greșite, din acumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul vă intră în ochi, în mod suplimentar solicitați asistență medicală. Lichidul scurs din acumulator poate provoca iritații sau arsuri cutanate. u Nu folosiţi un acumulator deteriorat sau modificat. Acumulatorii deterioraţi sau modificaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. u Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii. u Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea Bosch Power Tools F 016 L94 127 | (24.11.2020)286 | Română acumulatorului şi mări riscul de incendiu. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. u Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. Instrucțiuni de siguranță scula electrică de grădină Manevrare u Utilizatorul poate folosi scula electrică numai conform destinaţiei. Trebuie luate în considerare condiţiile locale. În timpul lucrului fiţi conştienţi de necesitatea protejării altor persoane, în special a copiilor. u Nu permiteţi în niciun caz copiilor, persoanelor cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi/sau cunoştinţe şi/sau persoanelor nefamiliarizate cu prezentele instrucţiuni, să folosească scula electrică. Este posibil ca reglementările locale să limiteze vârsta operatorului. u Copiii trebuie supravegheaţi pentru a avea siguranţa că aceştia nu se joacă cu scula electrică. Utilizare u În timpul lucrului, prindeţi strâns, cu ambele mâini, scula electrică de grădină şi adoptaţi o poziţie stabilă. Scula electrică de grădină se conduce mai sigur cu două mâini. u Aşteptaţi ca scula electrică de grădină să se oprească complet, înainte de a o pune jos. u Nu folosiți în niciun caz scula electrică de grădină dacă prezintă o apărătoare sau capace de acoperire defecte sau fără dispozitiv de siguranță. Aveți grijă ca acestea să fie montate corect. Nu folosiți în niciun caz scula electrică de grădină dacă este incompletă sau prezintă modificări neautorizate. u Nu folosiţi scula electrică în cazul în care cablul acesteia este defect sau uzat. u Nu înlocuiți în niciun caz elemente de tăiere nemetalice cu elemente de tăiere metalice. u Ni reparați în niciun caz singuri scula electrică de grădină, dacă nu sunteți calificați pentru aceasta. u În timpul folosirii sculei electrice de grădină, alte persoane și animalele trebuie ținute la o distanță corespunzătoare. Utiizatorul este responsabil pentru terţi aflaţi în sectorul de lucru. F 016 L94 127 | (24.11.2020) Bosch Power ToolsRomână | 287 u Aşteptaţi până când capul de tăiere se oprește complet înainte de a-l atinge. Capul de tăiere continuă să se mai rotească după oprirea motorului, putând provoca răniri. u Lucraţi numai la lumina zilei sau la lumină artificială bună. u În caz de condiţii meteo nefavorabile, mai ales atunci când se apropie furtuna, nu lucraţi cu trimmerul. u Nu folosiți tirmmerul în iarbă udă, aceasta putând afecte performanțele sale de lucru. u Pentru transport, opriţi scula electrică şi îndepărtaţi acumulatorul. u În timpul folosirii trimerului, mențineți-vă întotdeauna o poziție de lucru sigură. Țineți-vă picioarele și mâinile la o distanță sigură de componentele care se rotesc. u Păstrați-vă echilibrul în timpul lucrului pentru a evita o cădere. u Atunci când puneți pe jos scula electrică de grădină, aveți grijă să nu existe pericol de a vă împedica de aceasta. u Scoateţi acumulatorul înainte de a înlocui bobina. u Controlaţi şi întreţineţi regulat trimmerul. u Purtați întotdeauna mănuși de protecție, atunci când curățați scula electrică sau schimbați firul de tăiere. u Aveți grijă să nu vă răniți cu lama care servește la tăierea firului de tăiere. După reînnoirea firului de tăiere, înainte de a porni trimmerul, întoarceţi-l întotdeauna mai întâi în poziţie de lucru orizontală. Opriţi scula electrică de grădină şi îndepărtaţi acumulatorul: – întotdeauna, atunci când lăsaţi nesupravegheată pentru un timp scula electrică de grădină – înainte de schimbarea bobinei – înainte de curăţare, sau înaintea unei intervenţii asupra trimmerului – înainte de a depozita trimmerul u Depozitaţi scula electrică la loc sigur, uscat, inaccesibil copiilor. Nu puneţi alte obiecte deasupra sculei electrice. u Nu folosiți scula elecrică de grădină drept baston. Indicaţii pentru lucrul optim cu acumulatorul u Nu deschideţi acumulatorul. Există pericol de scurtcircuit. Protejaţi acumulatorul de căldură (de exemplu şi de radiaţiii solare de lungă durată), de foc, apă şi umezeală. Există pericol de explozie. u În caz de deteriorare sau utilizare neconformă a acumulatorului, din acesta se pot degaja vapori. Lăsaţi să pătrundă aer proaspăt iar în cazul apariţiei unor tulburări, solicitaţi asistenţă medicală. Vaporii pot irita căile respiratorii. Bosch Power Tools F 016 L94 127 | (24.11.2020)288 | Română u Utilizaţi acumulatorul numai pentru produsele oferite de acelaşi producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. u În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. u Nu scurtcircuitaţi acumulatorul. Există pericol de explozie. u Ocazional curăţaţi fantele de ventilaţie ale acumulatorului cu o pensulă moale, curată şi uscată. Instrucţiuni privind siguranţa pentru încărcătoare Citiţi toate instrucţiunile şi indicaţiile privind siguranţa. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa poate provoca electrocutare, incendiu şi/sau răniri grave. Păstraţi în bune condiţii toate instrucţiunile şi indicaţiile privind siguranţa în vederea consultării viitoare. u Utilizaţi încărcătorul numai dacă sunteţi pe deplin informaţi asupra tuturor funcţiilor acestuia şi le puteţi accesa fără restricţii sau dacă aţi fost instruiţi în mod corespunzător asupra lor. u Nu permiteţi în niciun caz copiilor, persoanelor cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi/sau cunoştinţe şi/sau persoanelor nefamiliarizate cu prezentele instrucţiuni, să folosească încărcătorul. Este posibil ca prescripţiile naţionale să limiteze vârsta operatorului. u Supravegheaţi copiii. Astfel veţi avea siguranţa că, copiii nu se joacă cu încărcătorul. u Încărcaţi numai acumulatori Li-Ion Bosch având o capacitate de 1,3 Ah (începând de la 10 celule de acumulator). Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. Nu încărcaţi baterii de unică folosinţă. În caz contrar există risc de incendiu şi explozie. Feriți încărcătorul de ploaie și umezeală. Pătrunderea apei în încărcător măreşte riscul de electrocutare. u Menţineţi curat încărcătorul. Din cauza murdăriei există pericol de electrocutare. u Înainte de utilizare, verificaţi încărcătorul, cablul şi ştecherul. Nu folosiţi încărcătorul în cazul în care constataţi deteriorări ale acestuia. Nu deschideţi singuri F 016 L94 127 | (24.11.2020) Bosch Power ToolsRomână | 289 încărcătorul şi permiteţi repararea acestuia numai de către personal de specialitate corespunzător calificat şi numai cu piese de schimb originale. Încărcătoarele, cablurile şi ştecherele defecte măresc riscul de electrocutare. u Nu folosiţi încărcătorul pe o suprafaţă uşor inflamabilă (de ex. hârtie, materiale textile etc.) respectiv într-un mediu inflamabil. Deoarece încărcătorul se încălzeşte în timpul procesului de încărcare, există pericol de incendiu. u Nu obturaţi fantele de ventilaţie ale încărcătorului. În caz contrar, încărcătorul se poate supraîncălzi şi este posibil să nu mai funcţioneze în mod corespunzător. u Pentru o siguranţă electrică sporită, recomandăm utilizarea unui întrerupător automat de protecţie împotriva tensiunilor periculoase cu un curent de declanşare de 30 mA. Înainte de utilizare, verificaţi întotdeauna întrerupătorul automat de protecţie împotriva tensiunilor periculoase. Simboluri Următoarele simboluri sunt importante pentru citirea şi înţelegerea instrucţiunilor de folosire. Reţineţi simbolurile şi semnificaţia acestora. Interpretarea corectă a simbolurilor vă ajută să folosiţi mai bine şi mai sigur scula electrică. Simbol Semnificaţie Purtaţi mănuşi de protecţie Direcţie de deplasare Simbol Semnificaţie Direcţia reacţiei Greutate Pornire Oprire Acţiune permisă Acţiune interzisă CLICK! Zgomot perceptibil Accesorii/piese de schimb Utilizare conform destinaţiei Scula electrică de grădină este destinată uzului casnic, pentru tăierea ierbii, buruienilor și urzicilor. A fost dezvoltată pentru tăierea ierbii crescute pe taluzuri, sub obstacole,unde mașina de tuns iarba nu poate ajunge. Scula electrică de grădină nu este destinată utilizării ca motocoasă. Scula electrică de grădină nu este concepută pentru utilizare comercială și industrială. Set de livrare (vezifigura A) Scoateţi cu grijă scula electrică de grădină din ambalaj şi verificaţi dacă următoarele componente sunt în set complet: – Trimmer de gazon – Mâner – Apărătoare de protecţie – Instrucţiuni de folosire În cazul în care există piese lipsă sau deteriorate vă rugăm să vă adresaţi distribuitorului dumneavastră. **specific fiecărei ţări Componente ilustrate (vezi figura A) Numerotarea elementelor componente ilustrate se referă la schiţa sculei electrice de la paginile grafice. (1) Blocaj de conectare pentru întrerupătorul pornit/ oprit (2) Întrerupător pornit/oprit (3) Piesă de legătură (4) Mâner reglabil (5) Şurub pentru montare mâner (6) Piuliță pentru montare mâner (7) Apărătoare de protecţie (8) Cadru de protecţie (9) Șurub pentru montare apărătoare de protecție Bosch Power Tools F 016 L94 127 | (24.11.2020)290 | Română (10) Acumulator

(12) Tastă tundere gazon/tăiere margini (13) Capac acoperire bobină (14) Bobină (15) Gaură pentru ghidare fir (16) Buton pentru alimentare fir

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Date tehnice Trimmer de gazon/trimmer margini de gazon AdvancedGrassCut 36 Număr de identificare 3 600 H78 N.. Tensiune nominală V 36 Turaţie la mersul în gol min

– fără acumulator kg 2,9 – cu acumulator kg 4,1 Număr de serie vezi plăcuţa indicatoare a tipului sculei electrice de grădină Temperatură ambiantă recomandată în timpul încărcării °C +10... +35 Temperatură ambiantă admisă în timpul funcţionării

şi în timpul depozitării °C -20... +50 Tip acumulator GBA 36V... 1,3Ah, 2,0Ah, 2,5Ah, 2,6Ah, 4,0Ah

în funcţie de acumulatorul folosit

putere mai redusă la temperaturi <0°C Încărcător AL 3620 CV AL 3640 CV AL 36V-20 Curent de încărcare A 2,0 4,0 2,0 Timp de încărcare (acumulator descărcat) – Acumulator de 1,3 Ah min 55 45 − – Acumulator de 2,0 Ah min 70 45 65 – Acumulator de 2,6 Ah min 65 95 − – Acumulator de 4,0 Ah min 80 140 125 Greutate conform EPTA‑Procedure 01:2014 kg 0,55 0,55 0,55 Clasa de protecţie / II / II / II Informaţie privind zgomotul/vibraţiile 3 600 H78 N.. Valorile zgomotului emis au fost determinate conform EN 50636-2-91 Nivelul de zgomot evaluat A al sculei electrice este în mod normal: F 016 L94 127 | (24.11.2020) Bosch Power ToolsRomână | 291 3 600 H78 N.. – Nivel presiune sonoră dB(A)

– Nivel putere sonoră dB(A)

– Incertitudine K dB = 3,0 Valorile totale ale vibraţiilor ah (suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 50636-2-91 – Valoarea vibraţiilor emise a

= 1,0 Montare u Atenție: Opriţi scula electrică de grădină şi scoateţi ştecherul de la reţea afară din priză înainte de a efectua lucrări de montaj. Asamblarea tijei (vezi figura B) Conectați coplanar cele două părți ale trimmerului și fixați-le prin rotirea piesei de legătură (3). Asigurați-vă că cele două părți ale trimmerului sunt montate și fixate corect. Montarea și reglarea mânerului (vezi figura C) Montați mânerul cu ajutorul șurubului (5) și piuliței (6). Mânerul (4) poate fi adus în diferite poziții. Pentru a modifica reglajul, slăbiți puțin piulița (6) și deplasați mânerul în poziția dorită. Strângeţi din nou bine piuliţa (6) . Montarea apărătoarei de protecție (vezi figura

Puneți apărătoarea de protecție (7) capul trimmerului și fixați-o cu șurubul din setul de livrare (9). Punere în funcţiune u Atenție: Înainte de efectuarea reglajelor sau a curăţării sculei electrice de grădină, opriţi-o şi extrageţi acumulatorul din aceasta. u După deconectarea trimmerului de gazon, firul de tăiere continuă să se mai rotească timp de câteva secunde. Înainte de a conecta din nou trimmerul de gazon, aşteptaţi până când motorul/firul de tăiere se opreşte complet. u Nu deconectaţi şi apoi reconectaţi imediat scula electrică. u Se recomandă utilizarea elementelor de tăiere admise de Bosch. În cazul altor elemente de tăiere, rezultatul de lucru poate fi diferit. Încărcarea acumulatorului Acumulatorul este echipat cu un sistem de supraveghere a temperaturii care-i permite încărcarea numai în domeniul de temperaturi cuprins între 0°C şi 35°C. Prin aceasta se ajunge la o durată de viaţă îndelungată a acumulatorului. Notă: Acumulatorul este încărcat parţial la livrare. Pentru asigurarea puterii maxime a acumulatorului, înainte de prima utilizare, încărcaţi complet acumulatorul în încărcător. Acumulatorul Li-Ion poate fi încărcat în orice moment, fără ca prin aceasta să i se scurteze durata de viaţă. O întrerupere a procesului de încărcare nu dăunează acumulatorului. Acumulatorul Li-Ion este protejat împotriva descărcării profunde prin „Electronic Cell Protection (ECP)“. Când acumulatorul s-a descărcat, produsul este deconectat printr- un circuit de protecţie: Scula electrică de grădină nu mai funcționează. După deconectarea automată a produsului nu mai apăsaţi în continuare întrerupătorul pornit/oprit. Acumulatorul se poate deteriora. Respectaţi instrucţiunile privind eliminarea acumulatorului. Montarea/demontarea acumulatorului (vezi figura E) Notă: Dacă nu se utilizează acumulatori adecvaţi, se poate ajunge la deranjamente funcţionale sau defectarea sculei electrice. Introduceţi acumulatorul încărcat (10) ein. Asiguraţi-vă că acumulatorul este bine fixat în mâner. Pentru a extrage acumulatorul (10) din scula electrică, apăsaţi tasta de deblocare acumulator și scoateți acumulatorul. Procesul de încărcare Procesul de încărcare începe imediat ce ştecherul de la reţea este introdus în priză şi acumulatorul (10) în încărcătorul (11) . Prin procesul de încărcare inteligentă, starea de încărcare a acumulatorului este sesizată automat iar acumulatorul va fi încărcat cu un curent de încărcare întotdeauna optim, în funcţie de temperatura şi tensiunea sa. În acest mod acumulatorul este menajat, iar în cazul păstrării sale în încărcător, el va fi întotdeauna încărcat la capacitate maximă. Semnificația elementelor indicatoare de pe încărcător (AL 3620 CV/AL 3640 CV/AL 36V-20) Încărcare rapidă Procesul de încărcare rapidă este semnalizat de clipirea indicatorului verde de încărcare a acumulatorului. Bosch Power Tools F 016 L94 127 | (24.11.2020)292 | Română Element indicator la acumulator: În timpul procesului de încărcare cele trei LED-uri verzi se aprind unul după celălalt şi se sting pentru scurt timp. Acumulatorul este complet încărcat, atunci când cele trei LED-uri verzi luminează continuu. Aproximativ 5minute după ce acumulatorul s-a încărcat complet, cele trei LED-uri verzi se sting din nou. Notă: Procesul de încărcare rapidă este posibil numai dacă temperatura acumulatorului se situează în domeniul temperaturilor admise, vezi paragraful „Date tehnice“. Acumulator încărcat Lumina continuă a LED-ului indicator verde semnalizează faptul că acumulatorul este complet încărcat. În plus se aude pentru un interval de aprox. 2 secunde un semnal sonor care semnalizează acustic încărcarea la capacitatea maximă a acumulatorului. În continuare acumulatorul poate fi scos şi folosit imediat. Dacă acumulatorul nu este introdus în încărcător, lumina continuă a LED-ului indicator semnalizează faptul că ștecherul este introdus în priză iar încărcătorul este gata de funcționare. Temperatura acumulatorului sub 0°C şi peste 45°C Lumina continuă emisă de LED-ul indicator roşu semnalizează faptul că temperatura acumulatorului se află în afara domeniului temperaturilor admise pentru încărcare, vezi paragraful „Date tehnice“. Imediat ce temperatura revine în domeniul admis de temperaturi, încărcătorul comută automat pe încărcare rapidă. Dacă acumulatorul se află în afara domeniului temperaturilor de încărcare admise, se aprinde LED-ul roşu ale acumulatorului în momentul introducerii acestuia în încărcător. Nu este posibilă încărcarea Dacă procesul de încărcare prezintă vre-un alt deranjament, acesta este indicat prin clipirea LED-ului indicator roşu. Procesul de încărcare nu poate fi iniţiat iar încărcarea acumulatorului nu este posibilă (vezi paragraful „Detectarea defecţiunilor“). Indicaţii privind încărcarea În caz de încărcare continuă, respectiv în cazul unor cicluri de încărcare care se succed fără întrerupere, încărcătorul se poate încălzi. Acest fapt nu prezintă importanţă şi indică o defecţiune tehnică a încărcătorului. Un timp de funcţionare considerabil redus după încărcare indică faptul că acumulatorul este uzat şi trebuie înlocuit. Respectaţi instrucţiunile privind eliminarea. Răcirea acumulatorului (Active Air Cooling) Fan controller-ul integrat în încărcător monitorizează temperatura acumulatorului introdus în acesta. Dacă temperatura acumulatorului depăşeşte 30 °C, acumulatorul va fi răcit de un ventilator, până la temperatura optimă de încărcare. Ventilatorul conectat generează un zgomot de ventilaţie. Dacă ventilatorul nu funcţionează, temperatura acumulatorului se află în domeniul optim al temperaturilor de încărcare sau ventilatorul este defect. În acest ultim caz, timpul de încărcare a acumulatorului se prelungeşte. Manevrare Pornire/oprire (vezi figura F) Pentru pornire apăsați mai întâi blocajul de conectare (1). Apăsaţi apoi întrerupătorul pornit/oprit (2) și ţineţi-l apăsat. Pentru oprirea sculei electrice eliberaţi întrerupătorul pornit/oprit (2). Tunderea gazonului/tăierea marginilor Apăsaţi tasta (12). Rotiți partea inferioară a trimmerului la 180°, pentru a poziționa capul trimmerului în vederea tunderii gazonului sau a tăierii marginlor acestuia. Eliberați tasta (12) , mecanismul de rotire se fixează. Tunderea gazonului Deplasați spre stânga și spre dreapta trimmerul de gazon și aveți grijă ca în timpul lucrului să păstrați o distanță suficentă față de corp. Tăiaţi progresiv iarba cu firul mai înalt. (vezi figuraG) Tăierea marginilor Conduceţi trimmerul de gazon de-a lungul marginilor gazonului. Evitați contactul cu suprafețele solide sau cu zidurile, pentru a împiedica uzura rapidă a firului. (vezi figuraH) Tăierea ierbii din jurul copacilor și tufișurilor Pentru un control mai bun, folosiți cadrul de protecție pentru plante (8). Tăiaţi cu atenţie iarba din jurul copacilor şi a tufişurilor, având grijă ca acestea să nu intre în contact cu firul de tăiere. Plantele pot pieri în cazul în care le este tăiată scoarţa. Demontarea bobinei, înfășurarea firului și montarea bobinei (vezi figurile I până la L) u Scoateţi acumulatorul înainte de a înlocui bobina. Presați cele două bride ale capacului de acoperire a bobinei și scoateți capacul de acoperire a bobinei (13). Apoi extrageți bobina goală (14). Tăiați aprox. 6,0 m de fir din mosorul de alimentare. Pliați firul la mijloc astfel încât să aveți un fir de 2 x 3 m. Fixați mijlocul firului în orificiul de prindere fir și înfășurați firul distribuit uniform și bine întins în cele două compartimente ale bobinei. Introduceți cele două capete al firului în găurile (15) din capul trimmerului și montați la loc bobina în capul trimmerului. Fixați bobina montând capacul de acoperire a bobinei (13). Alimentarea cu fir (vezi figura M) Alimentare semiautomată fir Trimmerul este echipat cu un sistem de alimentare semiautomat. De fiecare dată când este apăsat F 016 L94 127 | (24.11.2020) Bosch Power ToolsRomână | 293 întrerupătorul pornit/oprit (2) sistemul eliberează 10 mm de fir. Alimentare manuală fir Apăsați butonul (16), și trageți afară firul de lungimea dorită. Detectarea defecţiunilor d.c. Trimmer de gazon/trimmer margini de gazon Simptom Cauză posibilă Remediere Motorul nu porneşte Acumulator descărcat Încărcaţi acumulatorul Acumulatorul este prea rece/prea fierbinte Lăsaţi acumulatorul să se încălzească/răcească Scula electrică de grădină funcţionează cu întreruperi Întrerupătorul pornit/oprit defect Adresaţi-vă centrului de service şi asistenţă clienţi Bosch Cablajul intern al sculei electrice de grădină este defect Adresaţi-vă centrului de service şi asistenţă clienţi Bosch Scula electrică de grădină este suprasolicitată Iarba este prea înaltă Tăiaţi progresiv Scula electrică de grădină nu taie Firul de tăiere este prea scurt/rupt Alimentați manual cu fir de tăiere Bobina este goală Înlocuiți bobinei Nu este posibilă alimentarea cu fir de tăiere Firul de tăiere s-a încurcat în bobină Verificaţi firul de tăiere iar, dacă este necesar, reînfăşuraţi firul de tăiere pe bobină Bobina este goală Realimentați bobina cu fir de tăiere Firul de tăiere este tras înapoi în bobină Firul de tăiere este prea scurt/rupt Scoateți bobina și fixați din nou firul de tăiere (vezi figurile J − L) Firul de tăiere se rupe frecvent Firul de tăiere s-a încurcat în bobină Scoateți bobina și înfășurați din nou firul de tăiere (vezi figurile J − L) Manevrare incorectă a trimmerului de gazon Tundeţi gazonul numai cu vârful firului de tăiere; evitaţi contactul cu pietre, ziduri şi alte obiecte dure. Alimentaţi regulat cu fir de tăiere, pentru a folosi integral diametrul cercului de tăiere. Vibraţii puternice Fir de tăiere rupt Sistem de tăiere defect A intrat iarbă între carcasa bobinei și butonul de alimentare cu fir de tăiere A intrat iarbă în gaura pentru alimentare cu fir de tăiere Extragerea firului de tăiere cu alimentare manuală (vezi figura M) Adresaţi-vă centrului de service şi asistenţă clienţi Bosch Demontați capacul de acoperire al bobinei și îndepărtați iarba Îndepărtați iarba din gaura pentru alimentare cu fir de tăiere Acumulator şi încărcător Simptome Cauză posibilă Remediere Indicatorul roşu de încărcare a acumulatorului clipeşte Nu este posibilă încărcarea Acumulatorul nu este introdus (corect) Fixaţi corect acumulatorul în încărcător Contactele acumulatorului sunt murdare Curăţaţi contactele acumulatorului; de ex. introducând şi extrăgând de mai multe ori acumulatorul, dacă este cazul înlocuiţi acumulatorul Acumulator defect Înlocuiţi acumulatorul Bosch Power Tools F 016 L94 127 | (24.11.2020)294 | Română Simptome Cauză posibilă Remediere Indicatoarele de încărcare a acumulatorului nu luminează Ştecherul încărcătorului nu este introdus (corect) în priza de curent Introduceţi (complet) ştecherul în priza de curent Priza de curent, cablul de alimentare sau încărcătorul sunt defecte Verificaţi tensiunea reţelei, dacă este cazul duceţi încărcătorul pentru verificare la un centru autorizat de service şi asistenţă tehnică post- vânzări pentru scule electrice Bosch Întreţinere şi service Întreţinere, curăţare şi depozitare u Extrageţi acumulatorul din scula electrică de grădină înaintea oricăror intervenţii asupra acesteia (de exemplu întreţinere, schimbarea accesoriilor etc.) cât şi în timpul transportului şi al depozitării. În cazul acţionării accidentale a întrerupătorului pornit/oprit există pericol de rănire. u Menţineţi curată scula electrică de grădină, pentru a putea lucra bine şi sigur cu ea. Nu puneţi alte obiecte pe scula electrică de grădină. Pentru a putea lucra bine şi sigur, menţineţi curate produsul şi fantele de aerisire ale acestuia. Nu stropiţi niciodată cu apă produsul. Nu cufundaţi niciodată în apă produsul. Depozitaţi produsul într-un loc sigur, uscat şi inaccesibil copiilor. Nu puneţi alte obiecte pe produs. Controlaţi dacă toate piuliţele, bolţurile şi şuruburile sunt bine fixate pentru ca să se poată lucra în condiții de siguranță cu produsul. Controlaţi produsul şi, din considerente legate siguranţă, înlocuiţi componentele uzate sau deteriorate ale acestuia. Asiguraţi-vă că piesele noi utilizate la schimbare provin de la Bosch. Întreţinerea acumulatorului Respectaţi următoarele indicaţii şi luaţi următoarele măsuri menite să permită utilizarea optimă a acumulatorului: – Protejaţi acumulatorul împotriva umezelii şi a apei. – Depozitaţi scula electrică de grădină numai în domeniul temperaturilor dintre -20°C şi 50 °C. Pe timp de vară, de exemplu, nu lăsaţi scula electrică de grădină în autovehicul. – Depozitați acumulatorul separat și nu în scula electrică de grădină. – Nu lăsaţi acumulatorul în scula electrică de grădină în cazul expunerii la radiaţii solare directe. – Temperatura optimă de depozitare a acumulatorului este de 5°C. – Ocazional curăţaţi fantele de ventilaţie ale acumulatorului cu o pensulă moale, curată şi uscată. Un timp de funcţionare considerabil redus după încărcare indică faptul că acumulatorul este uzat şi trebuie înlocuit. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică răspunde întrebărilor tale atât în ceea ce priveşte întreţinerea şi repararea produsului tău, cât şi referitor la piesele de schimb. Pentru desenele descompuse şi informaţii privind piesele de schimb, poţi de asemenea să accesezi: www.bosch-pt.com Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie pentru a te ajuta în chestiuni legate de produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10cifre, indicat pe plăcuţa cu date tehnice a produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Mai multe adrese ale unităţilor de service sunt disponibile la: www.bosch-pt.com/serviceaddresses Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei privind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport aerian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale suplimentare. Eliminare Produsele, acumulatorii, accesoriile şi ambalajele trebuie direcţionate către o staţie de reciclare ecologică. F 016 L94 127 | (24.11.2020) Bosch Power ToolsБългарски | 295 Nu aruncaţi produsele şi acumulatorii/bateriile în gunoiul menajer! Numai pentru ţărileUE: Conform Directivei Europene 2012/19/UE produsele scoase din uz şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful Transport (vezi „Transport“, Pagina294).

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate core- spund tuturor dispoziţiilor relevante ale directivelor şi regle- mentărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Trimmer de gazon/trim- mer margini de gazon Număr de identificare
