0700 AA - Vassoura BOSCH - Manual de utilização gratuito

Tipo de produto	Escova para ervas daninhas elétrica (vassoura deservadora)
Marca	Bosch
Modelo	0700 AA
Alimentação	Rede elétrica, 230 V ~ 50 Hz
Diâmetro máximo da escova	100 mm
Comprimento do tubo	Telescópico, ajustável (não especificado)
Nível de pressão sonora (LpA)	68 dB(A)
Nível de potência sonora (LWA)	88 dB(A) (garantido < 91 dB(A))
Vibrações (mão-braço)	3,2 m/s² (incerteza K = 1,5 m/s²)
Isolamento duplo	Sim (símbolo ⑨)
Proteção de corte	Sim, removível
Roda guia	Sim, clipeável
Funções principais	Remoção de ervas daninhas em terraços e entre ladrilhos
Manutenção	Limpar regularmente as ranhuras de ventilação e a proteção de corte com um pano macio
Peças de reposição	Escova de reposição SKIL 2610Z02973
Acessórios fornecidos	Proteção de corte, roda, escova, chave, tubo telescópico, dispositivo de imobilização do cabo
Temperatura ambiente de uso	0 °C a 40 °C
Índice de proteção	Não expor à humidade (símbolo ④)

Perguntas frequentes - 0700 AA BOSCH

Como montar a escova para ervas daninhas Bosch 0700 AA?

Antes de qualquer montagem, desligue a ferramenta da tomada. Deslize a proteção de corte (A) sobre o compartimento do motor até ouvir um clique. Monte a roda (B) da mesma forma. Pressione o botão de bloqueio do eixo (C) e desaperte a tampa (D) com a chave (E). Coloque a escova (F) centralizando o indicador (G), depois aperte novamente a tampa enquanto mantém pressionado o botão de bloqueio.

Como ajustar a altura do tubo telescópico?

Desaperte a porca de travamento (H) girando no sentido horário. Estenda ou retraia o tubo (J) até a altura desejada, depois aperte a porca girando no sentido anti-horário. Para a primeira utilização, gire a pega (K) 90° depois de desapertar a porca.

Quando e como substituir a escova?

Substitua a escova quando estiver gasta (número do acessório SKIL 2610Z02973). Desligue a ferramenta, mantenha pressionado o botão de bloqueio do eixo (C), desaperte a tampa (D) com a chave (E), remova a escova antiga e monte a nova centralizando o indicador (G). Aperte novamente a tampa.

Quais são as instruções de segurança essenciais?

Use sempre óculos de proteção, calças compridas e sapatos resistentes. Não utilize a ferramenta na chuva ou em ervas daninhas molhadas. Mantenha crianças e animais afastados. Nunca monte elementos de corte metálicos. Desligue sempre antes de limpeza ou manutenção.

O que fazer se a ferramenta não ligar?

Verifique primeiro a tomada de alimentação (tente outra tomada). Verifique se a extensão não está danificada e substitua-a se necessário. Certifique-se de que a escova está montada corretamente. Se o problema persistir, contacte um serviço de assistência técnica autorizado.

Como usar corretamente a escova para deservar?

Segure a ferramenta firmemente com uma mão na posição vertical, com a escova apontada para o solo. Trabalhe a velocidade constante, afastando-se da tomada. Não permaneça muito tempo no mesmo local e não sobrecarregue a ferramenta. Antes de usar, teste numa pequena superfície para verificar se os ladrilhos não são danificados.

Como fazer a manutenção da escova para ervas daninhas?

Desligue a ferramenta antes de qualquer limpeza. Limpe regularmente as ranhuras de ventilação (N) com um pano macio e a proteção de corte (A) com uma escova macia. Guarde a ferramenta num local seco e fechado à chave, fora do alcance das crianças.

Quais acessórios posso usar com esta ferramenta?

Use apenas escovas originais SKIL com um diâmetro máximo de 100 mm e cuja velocidade máxima (RPM) seja superior à da ferramenta. Não use escovas gastas ou modificadas quimicamente. O número de reposição é SKIL 2610Z02973.

O que significam os símbolos no aparelho?

③ : leia o manual. ④ : não exponha à humidade. ⑤ : use óculos e protetores auriculares. ⑥ : cuidado com projeções. ⑦ : mantenha mãos e pés afastados das peças rotativas. ⑧ : desligue antes da limpeza ou se o cabo estiver danificado. ⑨ : isolamento duplo. ⑩ : não descarte no lixo doméstico.

Como guardar a ferramenta após o uso?

Após desligar e aguardar a paragem completa da escova, guarde a ferramenta no interior, num local seco e fechado à chave, fora do alcance das crianças. Use o trilho de arrumação (P) fornecido (parafusos não incluídos) para fixá-lo à parede, garantindo a horizontalidade.

MANUAL DE UTILIZADOR 0700 AA BOSCH

• Esta ferramenta foi concebida para retirar ervas de terraços e entre mosaicos
• Esta ferramenta não se destina a utilização profissional
• Verifique se a embalagem contém todas as peças conforme apresentado no desenho ②
• Quando faltarem peças ou estiverem danificadas, contacte o revendedor
• Leia este manual de instruções cuidadosamente antes de utilizar e guarde-o para futura referência ③
• Dê especial atenção às instruções e avisos de segurança; a não observação das respectivas recomendações poderá resultar em lesões graves

DADOS TÉCNICOS ①

ELEMENTOS DA FERRAMENTA ②

A Guarda de corte
B Roda
C Botão de bloqueio do veio
D Porca do engate
E Chave
F Escova
G Indicador da escova
H Manga de fixação
J Tubo telescópico
K Pega
L Limitador do cabo
M Gatilho
N Aberturas de ventilação
P Calha de armazenamento (parafusos não fornecidos)

SEGURANÇA

INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS PARA ESCOVAS DE ERVAS

GENERAL

• Familiarize-se com os controlos e a utilização adequada da ferramenta
• O utilizador é responsável pelos acidentes ou perigos que ocorram com outras pessoas ou a sua propriedade

• Utilize apenas a ferramenta quando a temperatura estiver entre 0°C e 40°C

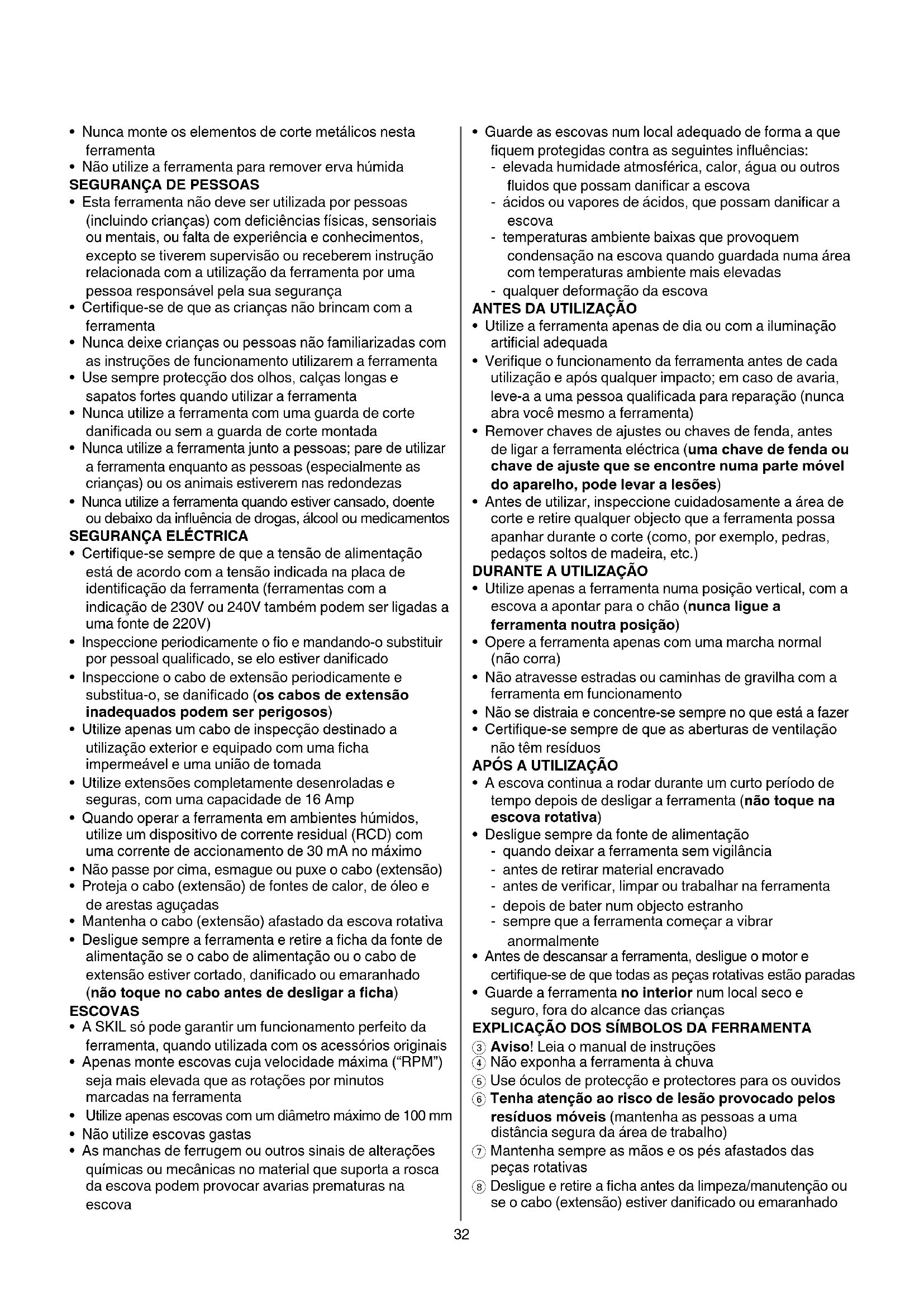

• Nunca monte os elementos de corte metálicos nesta ferramenta

• Não utilize a ferramenta para remover erva húmida SEGURANÇA DE PESSOAS
• Esta ferramenta não deve ser utilizada por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais, ou falta de experiência e conhecimentos, excepto se tiverem supervisão ou receberem instrução relacionada com a utilização da ferramenta por uma pessoa responsável pela sua segurança
• Certifique-se de que as crianças não brincam com a ferramenta
• Nunca deixe crianças ou pessoas não familiarizadas com as instruções de funcionamento utilizarem a ferramenta
• Use sempre protecção dos olhos, calças longas e sapatos fortes quando utilizar a ferramenta
• Nunca utilize a ferramenta com uma guarda de corte danificada ou sem a guarda de corte montada
• Nunca utilize a ferramenta junto a pessoas; pare de utilizar a ferramenta enquanto as pessoas (especialmente as crianças) ou os animais estiverem nas redondezas
• Nunca utilize a ferramenta quando estiver cansado, doente ou debaixo da influência de drogas, álcool ou medicamentos

SEGURANÇA ELÉCTRICA

- Certifique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identificação da ferramenta (ferramentas com a indicação de 230V ou 240V também podem ser ligadas a uma fonte de 220V)

- Inspeccione periodicamente o fio e mandando-o substituir por pessoal qualificado, se elo estiver danificado

- Inspeccione o cabo de extensão periodicamente e substitua-o, se danificado (os cabos de extensão inadequados podem ser perigosos)

- Utilize apenas um cabo de inspecção destinado a utilização exterior e equipado com uma ficha impermeável e uma união de tomada

- Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp

- Quando operar a ferramenta em ambientes húmidos, utilize um dispositivo de corrente residual (RCD) com uma corrente de accionamento de 30 mA no máximo

- Não passe por cima, esmague ou puxe o cabo (extensão)

- Proteja o cabo (extensão) de fontes de calor, de óleo e de arestas aguçadas

- Mantenha o cabo (extensão) afastado da escova rotativa

- Desligue sempre a ferramenta e retire a ficha da fonte de alimentação se o cabo de alimentação ou o cabo de extensão estiver cortado, danificado ou emaranhado (não toque no cabo antes de desligar a ficha)

ESCOVAS

- A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios originais

- Apenas monte escovas cuja velocidade máxima ("RPM") seja mais elevada que as rotações por minutos marcadas na ferramenta

- Utilize apenas escovas com um diâmetro máximo de 100 mm

- Não utilize escovas gastas

- As manchas de ferrugem ou outros sinais de alterações químicas ou mecânicas no material que suporta a rosca da escova podem provocar avarias prematuras na escova

• Guarde as escovas num local adequado de forma a que fiquem protegidas contra as seguintes influências:
• elevada humidade atmosférica, calor, água ou outros fluidos que possam danificar a escova
• ácidos ou vapores de ácidos, que possam danificar a escova
• temperaturas ambiente baixas que provoquem condensação na escova quando guardada numa área com temperaturas ambiente mais elevadas
• qualquer deformação da escova

ANTES DA UTILIZAÇÃO

- Utilize a ferramenta apenas de dia ou com a iluminação artificial adequada

- Verifique o funcionamento da ferramenta antes de cada utilização e após qualquer impacto; em caso de avaria, leve-a a uma pessoa qualificada para reparação (nunca abra você mesmo a ferramenta)

- Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica (uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões)

- Antes de utilizar, inspeccione cuidadosamente a área de corte e retire qualquer objecto que a ferramenta possa apanhar durante o corte (como, por exemplo, pedras, pedaços soltos de madeira, etc.)

DURANTE A UTILIZAÇÃO

- Utilize apenas a ferramenta numa posição vertical, com a escova a apontar para o chão (nunca ligue a ferramenta noutra posição)

- Opere a ferramenta apenas com uma marcha normal (não corra)

- Não atravesse estradas ou caminhas de gravilha com a ferramenta em funcionamento

- Não se distraia e concentre-se sempre no que está a fazer

- Certifique-se sempre de que as aberturas de ventilação não têm resíduos

APÓS A UTILIZAÇÃO

- A escova continua a rodar durante um curto período de tempo depois de desligar a ferramenta (não toque na escova rotativa)

- Desligue sempre da fonte de alimentação

• quando deixar a ferramenta sem vigilância
• antes de retirar material encravado
• antes de verificar, limpar ou trabalhar na ferramenta
• depois de bater num objecto estranho
• sempre que a ferramenta começar a vibrar anormalmente

- Antes de descansar a ferramenta, desligue o motor e certifique-se de que todas as peças rotativas estão paradas

- Guarde a ferramenta no interior num local seco e seguro, fora do alcance das crianças

EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA

③ Aviso! Leia o manual de instruções

④ Não exponha a ferramenta à chuva

⑤ Use óculos de protecção e protectores para os ouvidos

⑥ Tenha atenção ao risco de lesão provocado pelos resíduos móveis (mantenha as pessoas a uma distância segura da área de trabalho)

⑦ Mantenha sempre as mãos e os pés afastados das peças rotativas

⑧ Desligue e retire a ficha antes da limpeza/manutenção ou se o cabo (extensão) estiver danificado ou emaranhado

⑨ Isolamento duplo (nenhum fio de terra necessário)
⑩ Não deite a ferramenta no lixo doméstico

MANUSEAMENTO

- Instruções de montagem

! desligue a ficha antes de montar/retirar a escova

• deslize a guarda A sobre a caixa do motor conforme ilustrado até encaixar no lugar ⑪
• monte a roda B na caixa do motor conforme ilustrado até encaixar no lugar ⑫
• prima o botão de bloqueio do eixo C e segure-o enquanto desaperta a porca do engate D com a chave E ⑬
• monte a escova F com o centro em linha com o indicador da escova G
• aperte a porca de engate D com a chave E enquanto empurra o botão de bloqueio do eixo C
  ! substitua a escova quando estiver gasta (número de acessório da SKIL 2610Z02973)

• desaperte a manga de fixação H, rodando-a para a direita
  ! quando utilizar a ferramenta pela primeira vez, rode o manípulo K 90° depois de desapertar o casquilho de bloqueio H
• abra o tubo J até à altura pretendida
• aperte a manga de fixação H, rodando-a para a esquerda
  ! não force a ferramenta quando abrir/recolher o tubo para a altura pretendida

- Limitador do cabo 15

• pendure a volta do cabo de extensão sobre o limitador L conforme ilustrado
• puxe para ficar o cabo de extensão

- Ligar/desligar ⑯

• ligue a ferramenta premindo o gatilho M
• desligue a ferramenta soltando o gatilho M
  ! depois de desligar a ferramenta, a escova continua a rodar durante alguns segundos
• permite que a escova pare de rodar antes de voltar a ligar
  ! não ligue e desligue rapidamente

- Antes de utilizar a ferramenta

• certifique-se de que a escova F ⑬ está correctamente montada e a porca de engate D ⑬ está correctamente apertada
• ligue a ferramenta em vazio durante pelo menos 30 segundos na rotação máxima e numa posição de segurança
• desligue imediatamente a ferramenta em caso de vibração excessiva ou outros defeitos de funcionamento, e verifique a causa do sucedido

- Retirar erva

! certifique-se de que a área de corte não tem pedras, resíduos e outros objectos estranhos
- certifique-se de que o lado inferior da ferramenta é mantida numa posição nivelada
- comece a trabalhar apenas quando o motor estiver em funcionamento
- comece a trabalhar junto à tomada e afaste-se durante o trabalho
- mantenha a ferramenta afastada de objectos sólidos e plantas
- não utilize a ferramenta num local muito comprido
- não sobrecarregue a ferramenta

- Segurar e guiar a ferramenta ⑰

• segure a ferramenta com uma mão
• oriente a ferramenta a uma velocidade constante sobre a superfície a trabalhar
• mantenha uma posição de trabalho estável
• mantenha sempre a ferramenta afastada do corpo

CONSELHOS DE APLICAÇÃO

• Para obter os melhores resultados, teste a ferramenta numa pequena parte da superfície e verifique se está a danificar os mosaicos
• A limpeza regular das ervas ajuda a evitar a erva persistente
• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização profissional
• Mantenha a ferramenta e o fio sempre limpos

! desligar a ferramenta da fonte de corrente antes de limpar

• limpe regularmente as aberturas de ventilação N ② com um pano suave
• retire regularmente a sujidade da guarda de corte A ② com uma escova suave

- Armazenamento ⑱

• guarde a ferramenta no interior num local seco e seguro, fora do alcance das crianças
• monte a calha de armazenamento P na parede com 4 parafusos (não fornecidos) e nivelada na horizontal

- Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

RESOLUÇÃO DE PROBLEMAS

- A lista seguinte mostra os sintomas dos problemas, causas possíveis e acções correctivas (se estas não identificarem e corrigirem o problema, contacte o revendedor ou o centro de assistência técnica)

! desligue a ferramenta e desligue a ficha antes de investigar o problema

★ A ferramenta não funciona

• tomada eléctrica avariada -> utilize outra tomada
• cabo de extensão danificado -> substitua o cabo de extensão
• escova montada incorrectamente -> volte a montar a escova

★ A ferramenta funciona intermitentemente

• instalação interna defeituosa -> contacte o revendedor/centro de assistência técnica
• interruptor de ligar/desligar defeituoso -> contacte o revendedor/centro de assistência técnica

★ A erva não é retirada completamente

- escova danificada/gasta -> substitua a escova

AMBIENTE

- Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE)

• de acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica
• símbolo ⑩ lhe avisará em caso de necessidade de arranja-las

DECLARAÇÃO DE CONFORMIDADE CE

• Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335, EN 61000, EN 55014 conforme as disposições das directivas 2006/95/CE, 2004/108/CE, 2006/42/CE, 2000/14/CE, 2011/65/UE
• Processo técnico em: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Medido segundo EN 60335 o nível de pressão acústica desta ferramenta é 68 dB(A) e o nível de potência acústica 88 dB(A) (espaço de erro: 3 dB), e a vibração 3,2 m/s ^2 (método braço-mão; incerteza K = 1,5 m/s ^2 )
• Medido segundo 2000/14/CE (EN/ISO 3744) o nível de potência acústica garantido é inferior a 91 dB(A) (processo de avaliação da conformidade de acordo com o anexo VI)

Organismo notificado: KEMA, Arnhem, NL Número de identificação do organismo notificado: 0344

- O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60335; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas

• utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos deficientemente, pode aumentar significativamente o nível de exposição
• o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir significativamente o nível de exposição
  ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho
